格栅除污机

格栅除污机
格栅除污机通过格栅将固体与液体分离的一种除污机械。

按中华人民建设部标准的解释是：用机械的方法，将格栅截留的栅渣清捞出水面的设备。

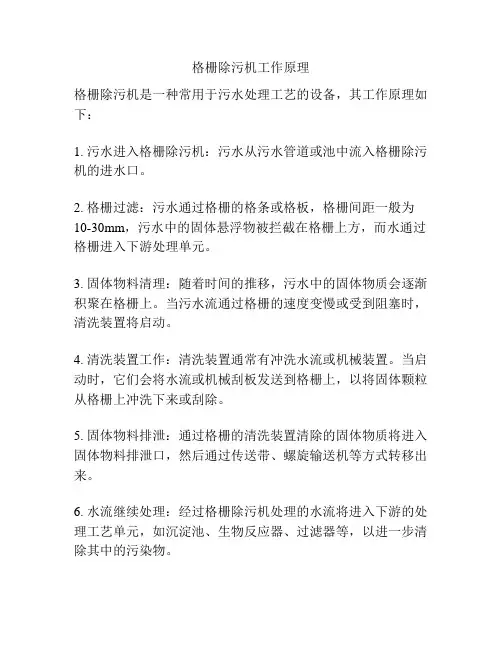

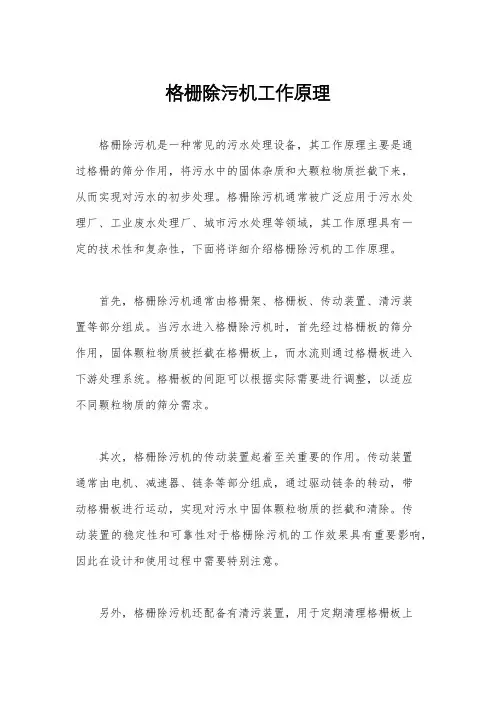

一、工作原理
格栅除污机工作原理是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

二、分类
按格栅形式可分为弧形格栅除污机（一种固定格栅除污机，其栅条为圆弧形（近视1/4圆周），齿耙在驱动装置驱动下，沿圆弧形栅条将污物推至栅条上方，实现污渣清除）、倾斜格栅除污机、垂直格栅除污机。

按齿耙垂直向动作的型式分为臂式格栅除污机、链式格栅除污机（通过链带动的若干组齿耙插入静止的栅条，将污物与水分离的格栅除污机，代号为GL）、钢索牵引式格栅除污机、旋转格栅除污机（也叫回转式格栅除污机。

没有静止格栅，由密布的齿耙随着回转式牵引链的运动将水中污物打捞出来的格栅除污机，代号HF）。

按安装的型式分为固定式格栅除污机、移动式格栅除污机、顺水流格栅除污机、逆水流格栅除污机。

按动力传动分为电机-机械格栅除污机、油泵-液压格栅除污机。

按控制机构分为自动控制格栅除污机、人工控制格栅除污机、自动-人工控制格栅除污机、水位差格栅除污机。

按格栅间隙分为粗格栅除污机、细格栅除污机、网式格栅除污机。

三、主要特点
格栅除污机主要特点
1、格栅和水流形成35°角，因为折流的形成，即使厚度小于格栅缝隙的许多污物也能被分离出来；
2、格栅装备有冲洗装置，挡耙装置，具有自净功能；
3、圆柱形结构使格栅比传统格栅过水流量增大，水头损失减少，而且格栅前的堆积平面减少；
4、所有与水接触的部件都由不锈钢制作成，并经过酸洗纯化处理，在所有的民用污水和大多数工业用水中，防腐性能强，寿命长；
5、通过格栅一体化打捞，输送，压缩处理，即节省了占地面积，也减少了垃圾的后继处理费用；
6、几乎不需要维修，旋转点上无需加油，驱动装置加油次数极少；
四、优点
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

下面详细介绍一下各种格栅除污机：
（1）弧形格栅除污机
定义
一种固定格栅除污机，其栅条为圆弧形（近视1/4圆周），齿耙在驱动装置驱动下，沿圆弧形栅条将污物推至栅条上方，实现污渣清除。

[1]原理
弧形格栅除污机由弧形栅条、齿耙臂及其支座、机架、带过扭保护机构的驱动装置，具有缓冲作用的撇渣耙和导渣板、控制柜等组成。

耙臂在驱动装置带动下绕弧形栅条中心回转，当齿耙进入栅条间隙后，即开始除污动作，将被栅条拦截的渣沿栅条上移，当齿耙触及撇渣耙后，渣在齿耙和撇渣板相对运动的作用下，撇出并经导渣板卸至输送器，完成一个除污动作，而齿耙在越过撇渣后，撇渣耙在缓冲器的作用下缓慢复位。

这种格栅除污机适用于细格栅或较细的中格栅，其结构紧凑，动作简单规范，但是对栅渣的提升高度有限，不适于在较深的格栅井中使用。

（2）粗格栅除污机
产品简介：
粗格栅除污机是一种可连续清除流体中杂物的固液分离设备，是城市污水处理、自来水厂、电厂进水口、纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专用设备，是目前国内普遍采用的固液筛分设备。

产品特点：
1、粗格栅除污机自动化程度高,分离效率高,噪音,动力消耗。

2、耙齿采用不锈钢材料制造,耐腐蚀耐高温性能好.
3、耙齿组合成栅条面，外加不锈钢护板，不会堵塞。

4、耙齿节距有100、150两种规格150节距适用于大栅隙。

5、可按需要，配制各种栅隙。

栅隙从1-50mm可供选用。

6、机宽从300-3000mm供用户选型。

7、整机一体安装，运转精度高。

注：粗格栅除污机安装时采用整机吊装，在集水井两侧无需设置其他支承，只要在地平上预埋620×150×16mm钢板两块，安装时将机架两侧的支承钢板与其焊为一体即可。

（3）细格栅除污机
产品简介:
细格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级
筛分设备，是目前我国最先进的固液筛分设备之一。

产品工作原理:
细格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

产品特点:
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

（4）回转格栅除污机
产品简介:
回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

产品工作原理:
回转式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

产品特点:
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

用户可根
据不同的工作需要任意选用。

（5）旋转格栅除污机
一、产品简介
GS-LY型回转式机械格栅是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。

二、工作原理
GS-LY型回转式机械格栅是由一种独特的耙齿装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

三、产品特点
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

（6）回转式机械格栅
回转式机械格栅是集拦污栅和清污机于一体的连续清污装置。

以拦污栅为基础，通过绕栅回转链条将清污齿耙驱动，实现拦污及清清目的。

组成部份：拦污栅体，回转齿耙，驱动传动机机构，过载保护机构和不锈钢牵引链条等。

设计依据：回转式清污机机械格栅不同于常见的环保行业使用的清污机械，其设计水头、流速、机体强度、刚性、焊接技术条件、安全系数等参数大大高于环保行业清污机械标准。

其拦污栅体设计参照电力部标准
-DL/T5018-2004 《水利水电工程钢闸门制造、安装验收规范》中关于拦污栅的要求；其清污装置设计参照水利部标准- SL382-2007《水利水电工程清污机形式、基本参数、技术条件》中关于回转式清污机的要求；其栅体焊接要求按照水利部标准SL36-2006《水工金属结构焊接通用技术条件》执行；
机体的防腐处理参照标准水力部标准SL105-2007《水工金属结构防腐蚀规范》执行。

性能特点：可实现连续清污，全过水断面清污。

每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。

栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。

齿耙插入栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污动作，保持过水断面清洁无污物。

牵引链条一般为全不锈钢材质保证水下工作无锈蚀，免维护。

防腐方案为喷砂除锈+环氧富锌底漆+氯化橡胶中间漆+氯化橡胶面漆封闭，其保护能力一般要求在15年以上。

（7）移动式格栅除污机：
该设备的工作原理是：水上部分机架采用钢轮设置在平行的钢轨上，通过行走机构与传动部分进行水平移动。

工作时在格栅一端先工作，驱动卷扬机构带动耙斗沿水下并列组合的栅条自动定位，并下行至槽底，当第一宽度完成捞污处理后，行走机构将机架移至第二工作点，进行捞污，直至完成整个槽宽。

（8）固定式格栅除污机
一、产品简介
固定式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。

二、工作原理
固定式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，将漂浮在水面上的浮渣打捞，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

四、产品特点
固定式格栅除污机最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，及其本身设置了机械过载安全保护装置，在设备发生故障时，剪切销剪断，可以避免设备超负荷工作，损坏设备部件。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

（9）回转耙式格栅除污机
回转耙式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

产品工作原理:
回转式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

产品特点:
该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。

由于该设备结构设计合理，在设备工作时，自身具有很强的自净能力，不会发生堵塞现象，所以日常维修工作量很少。

（10）高链式格栅除污机
产品简介:
高链式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水处理。

自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一。

产品工作原理:
高链式格栅除污机是由一种独特的耙齿厂装配成一组回转格栅链。

在电机减速器的驱动下，耙齿链进行逆水流方向回转运动。

耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。

另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。

整个工作过程是连续的，也可以是间歇的。

该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会自动停机，可以避免设备超负荷工作。

本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制；并且有手动控制功能，以方便检修。

用户可根据不同的工作需要任意选用。
