SG-3400三索式格栅除污机
回转式格栅清污机型号选择参考方案
回转式格栅清污机型号选择参考方案回转式格栅清污机是一种常见的水处理设备，紧要用于对污水、工业废水等进行处理，以去除其中的固体悬浮物，起到净化水质的效果。
目前市场上有很多不同型号的回转式格栅清污机，消费者在购买时往往会碰到选择困难的问题。
本文将针对回转式格栅清污机的选择问题，提出一些参考方案，供大家参考。
一、了解回转式格栅清污机的基本参数在选择回转式格栅清污机时，需要了解以下基本参数：1. 处理本领处理本领是指回转式格栅清污机在特定时间内处理污水的本领，单位通常是m³/h。
处理本领的大小与格栅条距、格栅条宽度、转速等因素相关。
2. 格栅条距格栅条距是指格栅上两根格栅条之间的距离，单位通常是mm。
格栅条距越小，处理水量会受到影响，处理本领相应降低；而格栅条距越大，则可以处理更多的水量。
在实际选择时需依据处理水质及实际情况进行选择。
3. 格栅条宽度格栅条宽度是指每根格栅条的宽度，单位通常是mm。
格栅条宽度越宽，处理水质越好，可去除的污物尺寸也会增大。
但是，过宽的格栅条宽度也会加添设备的投资成本。
在实际选择时，需依据水质情况和成本的综合考虑。
4. 污物收集方式回转式格栅清污机紧要有侧面和下部污物收集两种方式。
侧面污物收集方式紧要适用于一些污物多且小的场合，可以避开污物聚积过多，削减对设备的影响。
下部污物收集方式适用于污物较多较大的场合，可以削减清理的频次。
5. 设备材质回转式格栅清污机的设备材质紧要包括碳钢和不锈钢两种。
碳钢的价格相对较低，但是耐腐蚀性较差，易受腐蚀；不锈钢对腐蚀的耐受性较好，但价格相对较高。
在实际选择时，需依据使用环境的特点进行综合考虑。
二、选择回转式格栅清污机的参考方案1. 依据水质特点进行选择在选择回转式格栅清污机时，首先要考虑的是处理水质的特点。
水质中的悬浮物大小、密度、含量等因素，都会影响污物的去除效果和设备的使用寿命。
对于一些处理水质含有大量污物的场合，可以选择格栅条距相对较小的回转式格栅清污机，以保证处理效果；对于水质整体较好的场合，可选择较宽格栅条宽度的回转式格栅清污机。

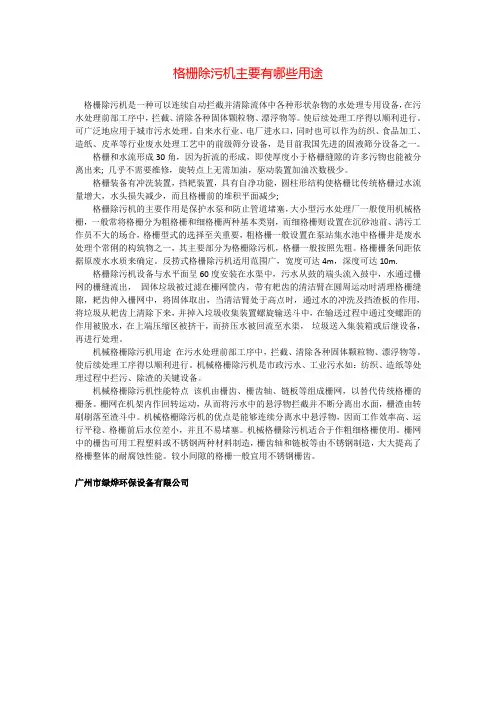

格栅除污机主要有哪些用途
格栅除污机主要有哪些用途格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，在污水处理前部工序中，拦截、清除各种固体颗粒物、漂浮物等。
使后续处理工序得以顺利进行。
可广泛地应用于城市污水处理。
自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国先进的固液筛分设备之一。
格栅和水流形成30角，因为折流的形成，即使厚度小于格栅缝隙的许多污物也能被分离出来; 几乎不需要维修，旋转点上无需加油，驱动装置加油次数极少。
格栅装备有冲洗装置，挡耙装置，具有自净功能，圆柱形结构使格栅比传统格栅过水流量增大，水头损失减少，而且格栅前的堆积平面减少;格栅除污机的主要作用是保护水泵和防止管道堵塞，大小型污水处理厂一般使用机械格栅，一般常将格栅分为粗格栅和细格栅两种基本类别，而细格栅则设置在沉砂池前、清污工作员不大的场合，格栅型式的选择至关重要，粗格栅一般设置在泵站集水池中格栅井是废水处理个常俐的构筑物之一，其主要部分为格栅除污机，格栅一般按照先粗。
格栅栅条间距依据原废水水质来确定。
反捞式格栅除污机适用范围广，宽度可达4m，深度可达10m.格栅除污机设备与水平面呈60度安装在水渠中，污水从鼓的端头流入鼓中，水通过栅网的栅缝流出，固体垃圾被过滤在栅网筐内，带有耙齿的清洁臂在圆周运动时清理格栅缝隙，耙齿伸入栅网中，将固体取出，当清洁臂处于高点时，通过水的冲洗及挡渣板的作用，将垃圾从耙齿上清除下来，并掉入垃圾收集装置螺旋输送斗中，在输送过程中通过变螺距的作用被脱水，在上端压缩区被挤干，而挤压水被回流至水渠，垃圾送入集装箱或后继设备，再进行处理。
机械格栅除污机用途在污水处理前部工序中，拦截、清除各种固体颗粒物、漂浮物等。
使后续处理工序得以顺利进行。
机械格栅除污机是市政污水、工业污水如：纺织、造纸等处理过程中拦污、除渣的关键设备。
机械格栅除污机性能特点该机由栅齿、栅齿轴、链板等组成栅网，以替代传统格栅的栅条。

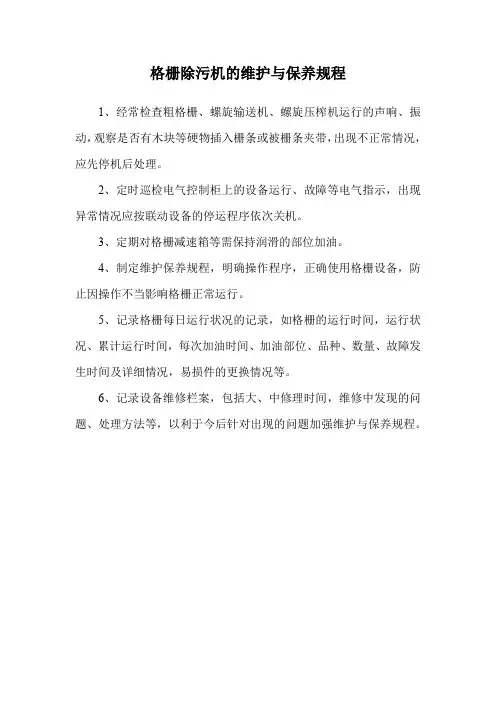

格栅除污机的维护与保养规程
格栅除污机的维护与保养规程
1、经常检查粗格栅、螺旋输送机、螺旋压榨机运行的声响、振动，观察是否有木块等硬物插入栅条或被栅条夹带，出现不正常情况，应先停机后处理。
2、定时巡检电气控制柜上的设备运行、故障等电气指示，出现异常情况应按联动设备的停运程序依次关机。
3、定期对格栅减速箱等需保持润滑的部位加油。
4、制定维护保养规程，明确操作程序，正确使用格栅设备，防止因操作不当影响格栅正常运行。
5、记录格栅每日运行状况的记录，如格栅的运行时间，运行状况、累计运行时间，每次加油时间、加油部位、品种、数量、故障发生时间及详细情况，易损件的更换情况等。
6、记录设备维修栏案，包括大、中修理时间，维修中发现的问题、处理方法等，以利于今后针对出现的问题加强维护与保养规程。
污水处理格栅机操作规程
污水处理格栅机操作规程一、引言污水处理格栅机是污水处理系统中的重要设备，用于过滤和去除污水中的固体杂质。
为了确保格栅机的正常运行和安全操作，制定本操作规程。
二、设备概述1. 污水处理格栅机是一种机械过滤设备，主要由格栅架、格栅板、链条传动装置、清污装置等组成。
2. 格栅板通常采用坚固耐用的不锈钢材料制成，具有良好的过滤效果和抗腐蚀性能。
3. 格栅机的传动装置采用链条传动，确保格栅板能够平稳运行。
三、操作准备1. 操作人员应穿戴好劳动防护用品，包括安全帽、防护眼镜、防护手套和防滑鞋等。
2. 检查格栅机的电气系统是否正常，确保电源接地良好。
3. 检查格栅板是否完好无损，如有损坏应及时更换。
4. 检查链条传动装置的润滑情况，如有需要，应添加适量润滑油。
四、操作步骤1. 打开格栅机电源开关，确保电机正常运行。
2. 检查格栅板的运行情况，如发现异常，应立即停机检修。
3. 根据污水处理系统的要求，调整格栅板的倾角和间距，以提高过滤效果。
4. 定期检查格栅板上的固体杂质堆积情况，如有需要，使用清污装置清理。
5. 定期检查链条传动装置的紧固情况，如有松动应及时拧紧。
6. 格栅机运行过程中，操作人员应随时注意观察，如发现异常情况应及时停机处理。
五、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自改变格栅机的运行参数。
2. 操作人员应保持机器周围的清洁和整洁，防止杂物进入格栅机内部。
3. 操作人员在操作过程中应注意自身安全，不得将手部或其他物体靠近运行中的格栅板。
4. 发现任何异常情况，应立即停机处理，并及时上报相关人员。
六、维护保养1. 格栅机的维护保养工作应定期进行，包括清洗格栅板、润滑链条传动装置等。
2. 格栅板的清洗应使用清水冲洗，不得使用腐蚀性强的化学品。
3. 润滑链条传动装置时，应选择适合的润滑油，并按要求添加。
4. 定期检查格栅机的电气系统，确保电气设备正常工作。
七、故障排除1. 格栅机出现故障时，操作人员应立即停机，并进行故障排查。
格栅除污机安装方案
格栅除污机安装方案1. 引言格栅除污机是一种常用于污水处理的设备，用于去除污水中的固体杂质。
本文档将介绍格栅除污机的安装方案，包括选址、安装准备工作、具体安装步骤等内容。
2. 选址格栅除污机的选址是安装的重要前提。
以下是格栅除污机选址的一些建议：•格栅除污机应选址在进水管道与处理设施之间，尽量靠近进水口。
•选址处应具备良好的通风条件，避免异味滋生。
•选址处需要有足够的空间来安装格栅除污机和进行维护。
3. 安装准备工作在进行格栅除污机的安装之前，需要进行一些准备工作。
以下是安装准备工作的步骤：1.确定格栅除污机的型号和尺寸，根据实际情况选择合适的设备。
2.准备必要的安装工具和设备，例如扳手、电钻等。
3.检查现场是否满足安装要求，例如选址是否合适、空间是否足够等。
4. 安装步骤以下是格栅除污机的具体安装步骤：步骤一：准备工作1.将格栅除污机放置在安装位置上，确保底座与地面接触牢固。
2.根据格栅除污机的型号和尺寸，确定进水管道的连接位置。
步骤二：连接进水管道1.使用扳手将进水管道与格栅除污机的进水口连接，确保连接牢固，并使用密封胶或橡胶垫片进行密封。
步骤三：连接出水管道1.使用扳手将格栅除污机的出水口与处理设施的进水口连接，确保连接牢固，并使用密封胶或橡胶垫片进行密封。
步骤四：连接电源1.将格栅除污机的电源线连接到电源插座，确保电源连接正确。
步骤五：调试1.开启电源，检查格栅除污机是否正常工作，注意观察进水和出水是否畅通。
5. 安全注意事项在安装格栅除污机的过程中，需要注意以下事项：•在安装格栅除污机之前，确保切断电源，避免触电事故发生。
•安装过程中需要注意人身安全，避免被夹到或受伤。
6. 维护和保养格栅除污机的安装完成后，还需要定期进行维护和保养。
以下是一些常见的维护和保养措施：•定期清理格栅除污机中积聚的污物，保持其工作效果。
•检查格栅除污机和连接管道是否有泄漏或损坏的情况，及时修复。
7. 总结本文档介绍了格栅除污机的安装方案，包括选址、安装准备工作、具体安装步骤以及维护和保养措施。
格栅除污机安全操作保养规程
格栅除污机安全操作保养规程随着城市化进程的加快，在城市建设中，各种污水处理设备得到了广泛应用。
作为最基础的预处理设备，格栅除污机因其简单透明、操作便捷、不易损坏等特点，已成为大多数城市污水处理厂数控装置的不可或缺的部分。
本文将详细介绍格栅除污机的安全操作与保养规程，以确保其长期稳定运行。
一、安全操作规程1.穿戴安全防护用品在进行格栅除污机的操作操作时，为确保个人安全，必须先穿戴相关的安全防护用品，包括头盔、安全鞋、手套、防护服等。
在高温或低温环境下工作的人员，还需要佩戴相应的防暑降温用品。
2.禁止随手触摸设备除了需要进行操作以外，每个人都必须远离机器，以免造成危险。
在机器进入工作状态时，不得随便触摸或移动其任何部分。
如需要对设备进行检查或维护，请先停机并切断电源。
3.严格遵守电气安全规定在使用电器设备时，必须保证接地良好和电线整洁无损，严禁使用老旧电线、表面有裂缝或电气绝缘性能不良的电工器材。
在开机前，还需检查电源开关、插座、电线接口是否牢固可靠。
开机后，不得用潮手接触电表电缆，以免触电。
4.注意格栅除污机的使用环境对于格栅除污机所用的使用环境，应符合其使用说明书的要求，并在其周围标明警示标志。
在公共场所及其周边环境中不得存放有爆炸性质的物品，使用石材、瓦砾等硬质材料进行地面整平，避免出现凹凸不平、泥泞的地面。
5.设备、电气维护必须由专业人员进行在格栅除污机的设备维护与电气维修时，必须由经过培训并具备相应证书的专业人员进行。
在进行维修操作时，必须切断电源，拆卸配件时要按序拆卸、按序装配，不得强行拆卸或装配，不得将系统的管道未开放，以防止发生压力降低和漏水等不可控的事故。
6.保持设备清洁保持设备清洁是保证機器長时间正常运于的关键。
在使用中随时注意格栅除污机的清洁工作，避免污垢和杂物进入设备内部影响其正常运行。
同时，格栅除污节数控装置的清洁也是很重要的，以免在使用过程中受到污染、腐蚀等现象的影响，从而减少设备的使用寿命。
【实用】三索式粗格栅运行操作规程
三索式粗格栅运行操作规程1.用途说明GS型钢丝绳格栅一般安装于污水处理厂的进水最前端，用于阻截进水中较大的悬浮物，是污水处理的第一道工序，对水泵、管道、仪表等起到保护作用，同时也减轻了后续工序的处理负荷。
2.工作原理GS型钢丝绳格栅由三根钢丝绳控制耙斗的提升和开闭，中间一根控制耙斗的开耙、闭耙，两侧两根控制提、放耙，在机架上装有信号检测机构检测钢丝绳行走是否同步，同时设有松绳故障检测，以防钢丝绳意外断落。
故障信号发出后，机器可自动停止并显示故障信号和报警。
3.结构与性能3.1结构GS型钢丝绳格栅除污机主要有以下几部分组成：框架、栅条及支架、驱动装置、差动机构、卸料机构、清污机构、导轨及排污槽、维护及保护平台、电控装置等。
3.2性能特点3.2.1所有运动元件均在水面之上，维修检测方便；3.2.2采用大容量、重负荷抓斗式耙齿设计，除污效果好，特别适用于垃圾复杂的泵站；3.2.3格栅可分段制造，运输、安装十分方便；3.2.4控制先进。
3.2.5主要参数：型号：GSY1000栅条间距：20mm总宽度：1000MM安装倾角75度栅条厚度：3MM重量：2300KG生产厂家：无锡通用机械厂有限公司减速机生产厂家：SEW型号：SA87油型：ISOVG680油量：8.4L电机生产厂家：SEW型号：DV100M4BMG功率：2.2KW转速：1410r/min电流：4.7A4.开机前的准备工作：4.1在未送电源之前检查电源控制箱各元器件接线情况，桩头应连接牢固，无锈蚀。
4.2按规定对除污机进行润滑、保养、检查机组各部件，应无明显缺陷故障，钢丝绳应无断股。
4.3检查机械各部分无卡堵。
4.4检查机械各部润滑良好，有足够的油脂。
4.5检查动力臂液压等各部件无渗漏。
4.6检查耙斗应平衡。
4.7检查输送机上有足够存放清捞物的空间。
4.8各限位开关正常，无超行程。
5.现场操作：粗格栅除污机可实行手动/自动两种操作模式，自动控制可以通过定时或格栅前后水位差控制，并与带式输送机、压榨机实行联动操作。
SG-3400三索式格栅除污机
SG3400钢丝绳牵引式格栅除污机技术说明一、主要技术参数·适用渠宽：B=3400mm·适用渠深：H=5500mm·格栅宽度：b=3100mm·格栅间隙：b1=100mm·安装角度：α=80°·提升功率：N=2.2kw·控制功率：N=1.1kw·防护等级：IP54·绝缘等级：F级·提升速度：V=8.1m/min·钢丝绳直径：φ11mm·工作制：24小时/天连续运行或间隙运行二、主要结构及工作原理三索式格栅除污机主要由除渣耙斗、提升部件、除污推杆、控制部件、机架、地面支架、栅条等部件组成。
1、主要结构⑴机架呈整体式型钢焊接结构，有足够的刚度和强度。
机架在专用组装台上拼装，保证了机架的形状位置精度。
机架两侧设导轨，并在导轨内侧面上(迎水方向)铺设了特殊材料垫层，既减少了除渣耙斗运行时的摩擦阻力，又减少了运行噪声，同时也延长了轨道的使用寿命。
垫层经久耐磨，更换方便。
⑵除污耙斗：耙板与齿条之间用沉头螺栓连接，当某段齿条有损坏时，更换方便简单，齿条插入栅条深度可作调整。
⑶栅条采用定制扁钢固定在支撑件上，并将沿水流的方向倒一小圆角，栅条支撑件与机架采用螺栓联接，更加方便了栅条的维修或更换。
⑷除污推杆：刮板端缘设有可调节的硬质ABS工程塑料板，当齿耙提升，刮扫器在刮扫齿耙板时，耙板与刮扫器不会产生干涉从而保证刮扫器能干净、彻底地把污物扫刮到垃圾筒内。
刮扫器设有过载保护装置，当格栅有渣物卡死时能自动让开，而不会拉坏齿耙和拉断钢绳。
设有松绳保护装置，不会产生钢绳缠绕和受力不均匀而使清渣耙拉偏歪斜的现象。
⑸升降转鼓：转鼓采用钢板卷制焊接，并焊接在传动轴上一起加工而成，转鼓直径320mm。
传动轴与转鼓支撑在滚动轴承座上，钢丝绳在转鼓上最少绕圈为3圈。
在转鼓上设有压绳轮，从而不使绳在鼓上绕圈时越槽，防止乱绳现象。
回转式格栅除污机可能会显现的故障及解决方案
回转式格栅除污机可能会显现的故障及解决方案回转式格栅除污机是一种常用于污水处理厂的污水处理设备，通过回转的两个钢丝网筛选出固体颗粒，起到初步过滤的作用。
然而，与其他设备一样，回转式格栅除污机也存在一些可能会显现的故障。
在本文中，我们将讨论这些故障及其解决方案。
故障1：钢丝网损坏回转式格栅除污机在长期使用后可能会显现钢丝网损坏的情况。
一旦钢丝网损坏，就会导致固体颗粒进入下游处理设备，降低处理效率。
解决方案一旦发觉钢丝网损坏，应适时更换。
更换时需要注意以下几点：1.选择质量好的钢丝网，使用寿命更长。
2.更换前需要停机，关停水源，将原始栅架拆除，并依照新的栅架型号选择正确的栅架装配是否精准。
3.切换到手动操作模式，确认钢丝网装配是否坚固。
4.再次检查损坏区域和四周区域，确保没有残留物，重新启动设备。
5.定期对钢丝网进行保养，适时更换损坏的部分。
故障2：电机损坏回转式格栅除污机的电机是负责带动钢丝网作为过滤器而转动的。
电机损坏可能会导致栅架不转动，或者转速不够，影响过滤效果。
解决方案一旦发觉电机显现故障，应适时更换。
更换时需要注意以下几点：1.关闭电源，切断电源供应。
2.拆卸电机，检查故障的原因。
3.更换电机时，需要重新校准电机的位置和安装。
4.确认电机安装后，重新连接电源，启动设备。
5.定期检查电机状态，以保证设备正常运转。
6.选用具有确定信誉的电机生产厂家，确保电机质量有保障。
故障3：堵塞现象回转式格栅除污机简单显现堵塞现象，通常由于腐殖泥或者其他污垢在栅间缝中聚积，影响过滤效果。
解决方案一旦发觉显现堵塞现象，应适时处理，避开影响栅架的正常运转。
处理时需要注意以下几点：1.停止设备运转。
2.拆除栅架并将其清洗干净。
3.清洗完后，重新拆装设备，并重新启动设备。
4.避开再次显现堵塞现象，可加添水压或者缩短过滤周期，也可以设置更多的栅架。
故障4：过载回转式格栅除污机在运行的时候，由于机器过负荷，过载保护会自动启动，停止设备运转。
格栅除污机使用说明精选全文完整版
可编辑修改精选全文完整版适用于污水处理厂、自来水厂、雨水泵站等进水渠道（井），拦截水中的漂浮物，保证水泵和后续工作正常运行。
特点由于回转式格栅除污机的栅条放置在牵引链的中间位置，改变了齿耙在清捞过程中的运动方向，齿耙作栅前向上、栅后向下的循环回转运动，避免把硬物带入底部而将齿耙及牵引链卡死；在减速机输出轴端的链轮盘上安装了过载保护安全装置，以避免因意外原因过载而损坏设备；由于格栅除污机回转链配带多个除污齿耙，使得除污效率高，清污彻底。
结构简单、运行可靠、安装维护方便，可实现自动化运行。
型号意义设备宽度（mm）构造及工作过程如图所示，GH型格栅除污机主要由驱动装置、机架、栅条、托渣板、牵引链、齿耙组成。
在电动机的驱动下，通过减速机及传动链，带动齿耙牵引链作回转运动，固定在牵引链上的除污齿耙在牵引链带动下，在栅后向下运行到栅条底部，经过光轮后翻转到栅前迎水面的位置并插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着牵引链的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶内，完成除污过程，液体则通过栅条的间隙流过，整个工作状态连续循环进行。
安装及外形尺寸图（见附图1）安装及调试安装前准备1.首先组织安装人员熟悉安装图中的结构、作用和特点，并了解设备有关知识。
2.设备开箱应由专人负责，开箱后，应按照箱单检查设备零部件是否完整，有无损坏。
必要时进行检修，清洗和涂油，然后放整齐并用油布或塑料布盖好。
3.按施工基础图及安装图核对基础标高及基础预埋件位置尺寸，其误差应在允许范围内。
安装将整机吊入渠道内，放正位置，保证主轴水平度、机架与渠两侧间隙均等及水封橡胶板密封可靠，即可用膨胀螺栓固定在基础上或将机架垫板焊固在基础预埋钢板上（视基础条件而定）。
试运行1.开机前应对设备进行全面的检查和注油。
检查各紧固件不得有松动现象；调整传动链及齿耙牵引链的松紧度；检测减速箱油位，如无油或不足应加注润滑油。
集体加注方式及油品牌详见《减速机使用说明书》。
回转式格栅除污机操作规程谨记于心
回转式格栅除污机操作规程谨记于心一、操作前准备1.1 谙习设备结构在进行操作前，必需对回转式格栅除污机的结构、功能以及操作方式进行了解。
认真了解设备的结构有助于顺当操作，削减故障发生的可能性。
此外，了解设备的维护保养方式也是特别紧要的。
1.2 安全检查在开始操作之前，必需进行全面的安全检查和设备检查。
尤其对于电机、减速器、传动链等关键部位，必需进行认真的检查，以避开操作中显现不安全情况。
对于简单显现故障的部位，必需进行加强护理，确保设备的正常运行。
1.3 准备工具在进行操作之前必需依据实际需要准备好必备的工具，如扳手、刀具、细钳等。
此外，在清理和维护设备的过程中，还需要准备好必要的清洁剂、润滑油等。
保证准备工具的充分，可以提高操作效率，削减不必要的时间挥霍。
1.4 核对相关文档在操作设备之前，还需要核对相关的操作手册、维护手册以及其他紧要的文件资料。
通过阅读这些文件资料，可以更好地了解设备的结构和性能，有助于优化操作和维护过程。
二、操作步骤2.1 开机准备在进行开机操作之前需要确认设备的电源，检查设备的电器系统、安全锁定、油压等关键设备是否正常运行。
假如检查发觉存在问题，必需适时进行处理。
2.2 准备清洗设备在准备清洗设备之前，需要拆除设备中的滤网，以便于进行有效的清洗和维护。
此外，还需要为设备的清理过程做出准备，商定好清理设备后的处理方法。
2.3 深入清洁设备在进行设备清洁的过程中，需要准备好整机清洁剂和润滑剂等清洁工具，清洁剂可以使用碱性清洗剂、酸性清洗剂等。
清洁结束后，还需要对设备进行认真的检查和维护，维护记录必需认真记录以便于查询和管理。
2.4 收尾工作在完成工作后，必需适时清理设备四周的工作环境，并关闭电源。
此外，还需要对设备进行一个全面的检查，以便于适时发觉一些潜在的故障和问题。
三、操作建议3.1 操作中要注意安全在进行操作的过程中，确定要注意安全。
操作时不可离开岗位，必需保持警惕，察看机器是否正常运行。
三索钢丝绳式格栅除污机使用说明书(LZ型)
L Z型三索钢丝绳式格栅除污机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）： **************电话（TEL）： *****************传真（FAX）： ***************电邮（E-mail）：******************LZ型三索钢丝绳式格栅除污机1、主要用途与适用范围LZ型三索钢丝绳式格栅除污机主要用途是拦截、清除水中粗大的漂浮物，如杂草、树枝、垃圾、纤维、橡塑物等。
该格栅适用大、中型取水构筑物的进水口处，如：给排水泵站、污水及雨水提升泵站、污水处理厂、电厂等。
保护水泵站叶轮，同时减轻后续工序的处理负荷。
2、主要规格及技术参数（见表一）3、主要结构及特点（见图一）A、LZ型格栅除污机由下列部件组成：上机架、升降机构、差动机构、卸料机构、齿耙、导轮、主体框架、钢制胸墙板、电控装置等。
B、LZ型格栅除污机由两台相互独立工作的减速机制动电机来驱动，即升降和差动控制电机，差动减速制动电机装于机架顶部，并驱动带滑轮的摇臂来控制中间钢丝绳，使齿耙处于打开或闭合状态。
升降机构由驱动减速制动电机和三只卷筒组成，并装于上机架的后下端，卷筒在升降电机的带动下旋转工作。
C、LZ型格栅除污机设计有独特的“抓斗式”齿耙，它由斗体及两侧装有导轨，为抓斗（齿耙）的上下提供一个运行通道，使抓斗运行平稳，并有效地抓污排污。
E、独特设计的卸污刮板，在工作时能有效地去除耙斗上的污物，并能防止抓斗的上升而干扰刮板的运行轨迹，使刮板与抓斗弧面有效的配合。
F、格栅除污机的控制柜，具有现场手控，自动及单次循环，并根据用户要求可设置格栅前后液位差控制及定时控制。
同时，电气控制还具备急停和各种故障显示及报警功能。
注：以上技术数据仅供选型参考，提供用户根据需要选用。
4、安装4．1 本格栅除污机由技术熟练的安装工来装配。
4．2在装配前应按照装配图检查格栅井槽尺寸，不得在尺寸不符的情况下强行安装，造成设备变形损坏。
污水处理格栅机操作规程
污水处理格栅机操作规程一、引言污水处理格栅机是污水处理系统中的重要设备，用于去除污水中的固体杂质。
为了保证格栅机的正常运行和使用安全，制定本操作规程。
二、设备概述1. 格栅机是一种机械设备，用于去除污水中的大颗粒固体杂质。
2. 格栅机由进水口、格栅板、清渣装置、出渣口等部分组成。
三、安全操作规程1. 操作人员必须熟悉格栅机的结构、工作原理和操作流程，并接受相关培训。
2. 操作前，检查格栅机的各部件是否完好，确保设备处于正常工作状态。
3. 操作人员必须穿戴个人防护用品，包括安全帽、防护眼镜、耐酸碱手套和防滑鞋等。
4. 在操作过程中，禁止戴手套接触运转中的格栅板，以免发生危险。
5. 操作人员应按照操作流程，逐步进行操作，不得随意更改操作顺序。
6. 操作人员应注意观察格栅机的运行情况，如发现异常，应及时停机检修。
7. 操作结束后，及时清理设备周围的杂物，保持操作区域的整洁。
四、操作流程1. 启动格栅机前，检查进水口和出渣口是否畅通，确保无阻塞。
2. 打开电源，启动格栅机，并调整适当的转速。
3. 格栅机开始工作后，观察格栅板的运行情况，确保正常运转。
4. 定期检查格栅板上的固体杂质，如有过多的堆积，使用清渣装置进行清理。
5. 格栅机运行一段时间后，根据实际情况，定期关闭设备进行维护保养。
五、维护保养1. 定期清洗格栅板和清渣装置，确保其通畅无阻。
2. 检查电源线路和控制系统，确保其正常工作。
3. 检查传动部件和轴承，如有异常应及时更换或修理。
4. 格栅机长时间停用时，应进行全面的清洗和维护，以防生锈和损坏。
六、常见故障及处理方法1. 格栅板运行不畅：检查格栅板是否有杂物堆积，清理杂物。
2. 格栅机运行噪音过大：检查传动部件是否松动，紧固螺栓。
3. 格栅机无法启动：检查电源是否正常，排除故障后重新启动。
七、安全注意事项1. 操作人员在操作过程中，严禁戏水、吸烟或饮食。
2. 操作人员应保持清醒状态，切勿酒后操作。
三索钢丝绳牵引式格栅除污机技术要求
三索钢丝绳牵引式格栅除污机技术要求格栅除污机是一种常见的污水处理设备，用于去除水中的淤泥、沙粒等杂质。
在格栅除污机的运作过程中，使用到的钢丝绳起到了极为紧要的作用。
三索钢丝绳的特点三索钢丝绳是格栅除污机中常用的牵引装置材料，其特点如下：1.强度高。
三索钢丝绳接受的是高强度钢材制成，可以承受较大的拉力；2.耐腐蚀。
三索钢丝绳表面接受镀锌等方式进行防腐处理，具有较强的耐腐蚀本领；3.使用寿命长。
三索钢丝绳的构造坚固、韧性好，使用寿命较长；4.牢靠性高。
三索钢丝绳的整体性能稳定，运作过程中牢靠性高。
格栅除污机运作中三索钢丝绳所面临的问题在格栅除污机的实际应用中，三索钢丝绳面临的问题紧要有以下几点：1.弯曲疲乏。
由于格栅除污机工作时钢丝绳从直线变为弯曲状态，简单产生弯曲疲乏，影响使用寿命；2.摩擦磨损。
由于钢丝绳连接器的摩擦作用，钢丝绳简单发生磨损；3.负荷不均衡。
格栅除污机在运作过程中负荷分布不均衡，简单导致钢丝绳发生局部过载，从而影响使用寿命。
三索钢丝绳牵引式格栅除污机技术要求为了解决格栅除污机运作中三索钢丝绳所面临的问题，以下是三索钢丝绳牵引式格栅除污机应充分的技术要求：1.钢丝绳选用。
选择具有高强度、耐腐蚀、使用寿命长的三索钢丝绳，并确保其符合国家安全标准。
2.牵引装置设计。
牵引装置的设计应考虑到钢丝绳的弯曲疲乏问题，确保钢丝绳弯曲半径大于其直径的5倍，且不使用急转弯部件。
3.削减摩擦磨损。
接受节流传动方式削减钢丝绳连接器摩擦磨损，使用合适的连接器和管道保证牵引装置的纵向自由度。
4.负荷均衡。
在牵引装置设计中考虑到负荷调配均衡问题，实行合理的支撑方式，确保钢丝绳在整个工作过程中受力均衡。
总结三索钢丝绳是格栅除污机中紧要的牵引装置材料，其在运行过程中面临着弯曲疲乏、摩擦磨损和负荷不均衡等问题。
针对这些问题，三索钢丝绳牵引式格栅除污机应充分钢丝绳选用、牵引装置设计、削减摩擦磨损和负荷均衡等技术要求。
格栅是污水处理厂常用的机械设备根据使用功能分为粗格栅.doc
格栅是污水处理厂常用的机械设备，根据使用功能分为粗格栅和细格栅.目前使用较多的粗格栅型式有回转式、高链式和三索式，细格栅有回转式、弧形和阶梯式。
1粗格栅1。
1 回转式粗格栅回转式粗格栅(也称回转式固液分离机）一般由安装在回转链上相隔一定间距的一排排耙齿组成,在驱动装置的驱动下,回转链带动耙齿按一定方向旋转,在迎水面耙齿由下向上运动，将水中粗大漂浮物捞出至顶端翻转后卸下。
该型粗格栅是目前应用最多的一种。
从使用情况看,在设备质量良好的条件下，运行状况还是比较令人满意的.它的弱点在于对于较大尺寸的漂浮物,如粗大的棍棒、球状物、大块的泡沫塑料或木块等难以去除,而这些漂浮物在城市污水中是常有的。
该型格栅的检修相对来说比较麻烦，虽然它在水下没有传动部件，但由于回转链要通1。
2 高链式粗格栅ﻫ高过底部的导辊，有时需要将设备整体吊出才能检修。
ﻫ链式粗格栅的栅条是固定的,齿耙由链条带动上下运动，下行时齿耙张开，至格栅底部后闭合，上行时耙齿嵌入栅条,将栅条拦阻的漂浮物去除。
该型格栅基本可以克服回转式粗格栅难以去除较大尺寸的漂浮物的弱点.国外有一种高链式粗格栅当漂浮物卡在栅条内齿耙运动受阻时,齿耙会自动松开，跳过去再继续运行，同时发出受阻信号。
高链式粗格栅在水下无运动部件，检修比较方便。
它的弱点是长时间运行后,齿耙的两条驱动链会产生张紧度不一致从而导致齿耙不平,严重时会卡在栅条内。
因此运行过程中应注意齿耙是否歪斜,发现问题及时调整。
ﻫ1。
3 三索式粗格栅三索式粗格珊是一种历史比较长的格栅,早期的三索式粗格栅在运行过程中容易出现乱绳,栅条卡住齿耙的现象经常发生。
在使用过程中人们不断地对其进行改进，新型的三索式粗格栅设置了导绳机构，彻底解决了乱绳问题。
栅条卡住齿耙的现象也大为减少。
三索式粗格栅和高链式粗格栅的结构有些类似，不过齿耙的驱动由链条改为了钢索.两者的弱点也基本一样,但三索式粗格栅调整齿粑的歪斜比较方便。
三索式粗格栅较前面两种粗格栅有一个优点,就是它的安装深度更深。
格栅机操作规程
格栅机操作规程一、背景介绍格栅机是一种常见的污水处理设备，用于去除污水中的固体杂质。
为了确保格栅机的安全运行和高效工作，制定了本操作规程，以规范操作流程，保障操作人员的安全，并提高工作效率。
二、操作人员要求1. 操作人员必须接受相关培训，并具备一定的机械设备操作经验。
2. 操作人员应具备良好的身体素质和健康状况，不得患有心脏病、高血压等疾病。
3. 操作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等。
三、操作流程1. 开机准备a. 检查格栅机的电源线和控制线路是否正常连接。
b. 检查格栅机的机械部件是否处于正常工作状态，如链条、轴承、齿轮等。
c. 检查格栅机的防护装置是否完好，如安全门、警示灯等。
2. 启动格栅机a. 按照操作面板上的启动按钮，启动格栅机。
b. 观察格栅机的运行情况，确保运行平稳无异常声音或振动。
3. 操作格栅机a. 根据污水处理工艺要求，设置格栅机的运行参数，如清污周期、清污时间等。
b. 监控格栅机的运行状态，观察格栅机的清污效果，及时调整参数，确保良好的清污效果。
4. 关机操作a. 在操作面板上选择关机模式，按下停止按钮，停止格栅机的运行。
b. 切断格栅机的电源，关闭电源开关。
四、安全注意事项1. 操作人员在操作过程中，严禁戴手套，以免被卷入机械部件。
2. 操作人员应保持清醒状态，不得在疲劳、酒后或药物影响下操作格栅机。
3. 操作人员应定期检查格栅机的电气设备，如电线、插头等，确保无漏电现象。
4. 操作人员在操作过程中，应保持机器周围的通道畅通，防止堵塞或跌倒。
5. 操作人员应定期对格栅机进行维护保养，如清洁机器表面、润滑机械部件等。
五、紧急情况处理1. 发生紧急情况时，操作人员应立即停止格栅机的运行，切断电源，并向上级报告。
2. 在紧急情况处理过程中，操作人员应配合相关人员进行救援和处理。
六、操作记录1. 操作人员应按照规定，填写格栅机的操作记录，包括启动时间、运行时间、清污效果等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SG3400钢丝绳牵引式格栅除污机技术说明
一、主要技术参数
·适用渠宽：B=3400mm
·适用渠深：H=5500mm
·格栅宽度：b=3100mm
·格栅间隙：b1=100mm
·安装角度：α=80°
·提升功率：N=2.2kw
·控制功率：N=1.1kw
·防护等级：IP54
·绝缘等级：F级
·提升速度：V=8.1m/min
·钢丝绳直径：φ11mm
·工作制：24小时/天连续运行或间隙运行
二、主要结构及工作原理
三索式格栅除污机主要由除渣耙斗、提升部件、除污推杆、控制部件、机架、地面支架、栅条等部件组成。
1、主要结构
⑴机架呈整体式型钢焊接结构，有足够的刚度和强度。
机架在专用组装台上拼装，保证了机架的形状位置精度。
机架两侧设导轨，并在导轨内侧面上(迎水方向)铺设了特殊材料垫层，既减少了除渣耙斗运行时的摩擦阻力，又减少了运行噪声，同时也延长了轨道的使用寿命。
垫层经久耐磨，更换方便。
⑵除污耙斗：耙板与齿条之间用沉头螺栓连接，当某段齿条有损坏时，更换方便简单，齿条插入栅条深度可作调整。
⑶栅条采用定制扁钢固定在支撑件上，并将沿水流的方向倒一小圆角，栅条支撑件与机架采用螺栓联接，更加方便了栅条的维修或更换。
⑷除污推杆：刮板端缘设有可调节的硬质ABS工程塑料板，当齿耙提升，刮扫器在刮扫齿耙板时，耙板与刮扫器不会产生干涉从而保证刮扫器能干净、彻底地把污物扫刮到垃圾筒内。
刮扫器设有过载保护装置，当格栅有渣物卡死时能自动让开，而不会拉坏齿耙和拉断钢绳。
设有松绳保护装置，不会产生钢绳缠绕和受力不均匀而使清渣耙拉偏歪斜的现象。
⑸升降转鼓：转鼓采用钢板卷制焊接，并焊接在传动轴上一起加工而成，转鼓直径320mm。
传动轴与转鼓支撑在滚动轴承座上，钢丝绳在转鼓上最少绕圈为3圈。
在转鼓上设有压绳轮，从而不使绳在鼓上绕圈时越槽，防止乱绳现象。
⑹安全保护装置：在升降机构中设有安全保护装置。
从而有效的保护机械不受损伤。
安全保护装置除压缩弹簧外，其他零件均用优质材料制成。
⑺提升和控制均采用轴装式蜗轮蜗杆型全封闭、油浸式减速机，并设防磨轴承。
其中提升减速机带制动电机，保护等级IP54，噪音小于60db。
⑻电器过载保护装置采用热继电器，当机械发生故障或超负荷时会自动停机并发出报警，该装置动作灵敏可靠。
2、工作原理
除渣耙斗处于张开位置并沿轨道下降至底部，在控制部件的作用下，完成合耙，将拦截的栅渣、杂物等捞入耙中，然后提升部件动作，使耙斗上行，至出渣口处借助除污推杆将栅渣卸出，耙斗停止上行并张开，完成一个动作循环。
等待下一个循环动作的命令。
三、主要部件材质
·除渣耙斗：304不锈钢
·提升部件：304不锈钢
·除污推杆：304不锈钢
·控制部件：提升、控制减速机
·钢丝绳：304不锈钢
·机架：Q235A碳钢
·地面支架：Q235A碳钢
·栅条：304不锈钢
·电控箱外壳：Q235A碳钢
·紧固件：1Cr18Ni9Ti不锈钢
四、电器控制系统
格栅设有手、自动转换开关，手动时可进行张耙，合耙，上行，下行的单动作控制；自动时，可由时间控制格栅来完成整个循环过程，另外，可根据用户要求，配PLC控制系统及水位差控制功能。
电控箱防护等级IP54。
五、设备设计、制造、检验所遵循的标准目录
该产品在设计、制造、检验、包装运输及安装过程中所遵循的通用标准为51个，这些标准均为国标（GB）或部标（JB）这些通用标准目
录省略，只提供专用标准目录如下：
CJ/T3048-1995 平面格栅除污机
JB2932-86 水处理设备制造技术条件
JB/ZQ4000.2-86 切削加工件通用技术条件
JB/ZQ4000.3-86 焊接件通用技术条件
JB/ZQ4000.5-86 铸件通用技术条件
JB/ZQ4000.7-86 锻件通用技术条件
JB/T5000.5-98 有色金属铸件通用技术条件
JB/ZQ4000.9-86 装配技术条件
JB/ZQ4000.10-86 涂装通用技术条件
JB/ZQ4286-86 包装技术通用技术条件
GB1176 铸造铜合金技术条件
GB1220 不锈钢棒
GB6414 铸件尺寸公差
GB9439 灰铸铁件
GB3797-89 装有电子器件电控箱技术条件
GB4720-84 低压电器电控箱
GB/T4942.2-93 低压电器外壳防护等级
GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4879-99 防锈包装
YJ010 抛丸喷砂技术条件及检验方法
JB/ZQ4000.1-86 产品检验通用技术要求
适用于本产品的“产品出厂前的检验规则和方法”
适用于本产品的“产品安装手册”及“产品安装检验规则和方法”
适用于本产品的“产品型式试验规则”“产品的试验方法”
六、设备的可靠性及耐久性
1、设备无故障运行时间在5年以上。
2、整机使用寿命在25年以上。
3、设备每年检修一次，减速机、轴承使用年限不少于10年，电器装置不少于5年。
七、设备的防腐
1、不锈钢部件加工完后对其进行表面酸洗钝化处理。
2、碳钢件、铸件表面除锈达Sa2.5级标准。
3、涂富锌底漆，云母氧化铁中间漆、环氧面漆、漆膜总厚度水上不低于200μm，水下不低于250μm。
4、包装前对机加工面按GB4879标准要求做防腐处理。
5、运输安装过程中涂层破损，严格按涂装工艺进行修复，其质量水平不低于原涂层的质量水平。
八、供货范围
·整机供货：包括除渣耙斗、提升部件、控制部件、机架（栅条、导轨、支撑件）、地面支架、行程开关
·电控箱
·备品备件（钢丝绳、钢丝夹头）。
