在半导体照明飞速发展的今天，LED的重点难题—散热，将成为一个大问题，那么到底怎么样才能最高效率的散热呢？今天我们就来聊聊LED散热的重点—芯片。
现在芯片的制造可谓是多种多样，LED芯片也不例外。
芯片的导热率将会直接影响到散热，当然，作为芯片也不能光看散热，还有介电常数、热膨胀系数等。
今天用市场上应用广泛的铝基板和一直比较低调的陶瓷基板做个对比。
铝基板--常见于LED照明产品。
有正反两面，白色的一面是焊接LED引脚的，另一面呈现铝本色，一般会涂抹导热凝浆后与导热部分接触。
铝基板常用的金属铝基的板材主要有1000系、5000系和6000系，这三系铝材的基本特性如下：○11000系列代表1050、1060 、1070 ，1000系列铝板又称为纯铝板，在所有系列中1000系列属于含铝量最多的，纯度可以达到99.00%以上。
由于不含有其他技术元素，所以生产过程比较单一，价格相对比较便宜，是目前常规工业中最常用的一个系列。
○25000系列代表5052、5005、5083、5A05系列。
5000系列铝板属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间，其又称为铝镁合金。
主要特点为密度低、抗拉强度高、延伸率高等。
在相同面积下铝镁合金的重量低于其他系列，故常用在航空方面，比如飞机油箱。
○36000系列代表6061 主要含有镁和硅两种元素，故集中了4000系列和5000系列的优点6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。
可使用性好，接口特点优良，容易涂层，加工性好。
5000系铝基板的导热率在135W/（m·K）左右，6000系在150W/（m·K）左右1000系在220W/（m·K）左右。
大功率LED灯具中导热材料的分析和应用

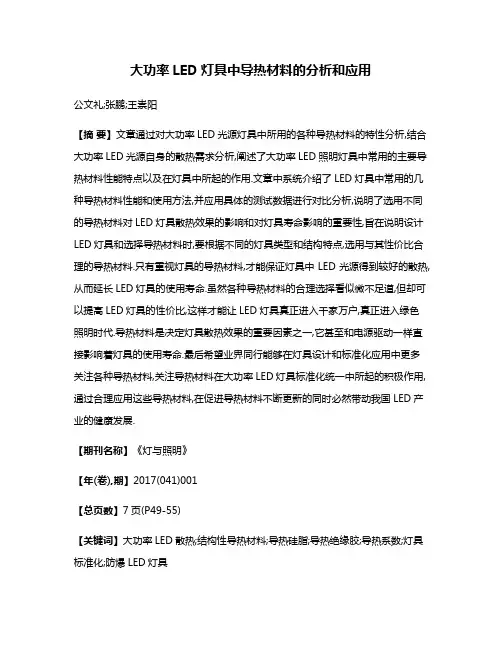

大功率LED灯具中导热材料的分析和应用公文礼;张鹏;王崇阳【摘要】文章通过对大功率LED光源灯具中所用的各种导热材料的特性分析,结合大功率LED光源自身的散热需求分析,阐述了大功率LED照明灯具中常用的主要导热材料性能特点以及在灯具中所起的作用.文章中系统介绍了LED灯具中常用的几种导热材料性能和使用方法,并应用具体的测试数据进行对比分析,说明了选用不同的导热材料对LED灯具散热效果的影响和对灯具寿命影响的重要性,旨在说明设计LED灯具和选择导热材料时,要根据不同的灯具类型和结构特点,选用与其性价比合理的导热材料.只有重视灯具的导热材料,才能保证灯具中LED光源得到较好的散热,从而延长LED灯具的使用寿命.虽然各种导热材料的合理选择看似微不足道,但却可以提高LED灯具的性价比,这样才能让LED灯具真正进入千家万户,真正进入绿色照明时代.导热材料是决定灯具散热效果的重要因素之一,它甚至和电源驱动一样直接影响着灯具的使用寿命.最后希望业界同行能够在灯具设计和标准化应用中更多关注各种导热材料,关注导热材料在大功率LED灯具标准化统一中所起的积极作用,通过合理应用这些导热材料,在促进导热材料不断更新的同时必然带动我国LED产业的健康发展.【期刊名称】《灯与照明》【年(卷),期】2017(041)001【总页数】7页(P49-55)【关键词】大功率LED散热;结构性导热材料;导热硅脂;导热绝缘胶;导热系数;灯具标准化;防爆LED灯具【作者】公文礼;张鹏;王崇阳【作者单位】陕西斯达防爆安全科技股份有限公司,西安 710086;南阳防爆电气研究所,南阳 473008;南阳防爆电气研究所,南阳 473008【正文语种】中文LED研究近年来，随着大功率LED光源在照明灯具中广泛的应用和普及，半导体发光材料得到了迅猛发展，LED光源制造工艺的不断进步和新材料(氮化物晶体和荧光粉)的开发应用，各种颜色的超高亮度LED取得了突破性发展，其发光效率也逐年递增。
灯具材料调研报告
灯具材料调研报告灯具材料调研报告一、引言灯具作为室内照明的重要组成部分，其材料的选择对于灯具的性能和使用寿命有着重要的影响。
本报告将对常见的灯具材料进行调研，并分析其特点和应用范围。
二、金属材料1. 铝合金：铝合金是常见的灯具材料之一，具有较轻的重量、良好的导热性和可塑性，适用于制作各种类型的灯具。
此外，铝合金还具有优良的耐腐蚀性和耐氧化性，可延长灯具的使用寿命。
2. 不锈钢：不锈钢作为一种坚固耐用的材料，常用于户外灯具的制作。
其具有耐腐蚀、耐高温、抗风化等特点，能够在恶劣的气候条件下保持灯具的稳定性能。
三、塑料材料1. PC（聚碳酸酯）：PC材料具有良好的透明度、耐高温性和机械强度，常用于制作灯具罩体。
其可以让光线更好地透过，提高照明效果，并且具有防尘、防水、防霉等特点。
2. ABS（丙烯腈-丁二烯-苯乙烯共聚物）：ABS材料适用于制作灯具外壳和支架等结构部件。
它具有较高的强度和耐磨性，同时还具有良好的表面光泽和抗紫外线能力。
四、玻璃材料玻璃作为一种传统的灯具材料，具有优美的外观和良好的透光性。
根据不同的需求，可选用不同类型的玻璃材料，如钢化玻璃、磨砂玻璃等。
这些材料可以增加灯具的美观度，并且易于清洁和维护。
五、其他材料1. 硅胶：硅胶材料常用于LED灯具的灯珠封装和密封胶。
其具有高耐热性、电绝缘性能和耐老化性，能够保护灯珠免受外界环境的损害。
2. 陶瓷：陶瓷材料常用于灯座和灯头的制作，具有高温耐受性、电绝缘性和良好的耐腐蚀性能。
六、结论通过对以上材料的调研，我们可以看出不同的灯具材料在性能和应用范围上存在差异。
铝合金、不锈钢和塑料材料适用于不同类型的灯具制作，具有良好的性能和可塑性。
玻璃材料在增加灯具美观度的同时，也提高了透光性。
硅胶和陶瓷等特殊材料则为灯具的定制和特殊要求提供了解决方案。
在选择灯具材料时，需要根据具体的需求和使用环境来进行选择，以获取最佳的照明效果和使用体验。
LED 散热材料分析
版权所有 转载请注明出处LED 散热材料分析夏俊峰 2011.03.15前言LED 进入高亮度、大功率以来，LED 的热量问题已经被大家所认识。
无论是上游的芯片制造，中游的封装，还是下游的应用，都在研究散热问题。
一些过去不为LED 行业人士所熟悉的材料逐渐被引入到LED 行业来。
有些材料被生产厂商宣传的过分理想，给LED 行业人士带来一些不正确的认识。
本文的目的就是简单地对一些材料做些分析，让大家有个明确的认识，避免不正确地应用。
一、针对LED 散热引入的新材料本文主要是分析“新”提出来改善散热的材料，有关芯片制造采用的衬底材料，需要更专业的人员去研究，本文就不涉及了。
这里主要讲讲封装和应用方面的“新”材料。
这里对“新”字加了引号，是说明这些材料其实并不一定是新研究出来的，很多是早已有之，只不过是新被LED 行业引入应用的。
所谓隔行如隔山，对于LED 行业的人来说，绝大多数人没有听说或接触过，所有就可以把它们当做新材料了。
至今，已经被提出改善LED 散热的“新”材料，主要有：封装方面：硅底座、陶瓷底座等。
应用方面：陶瓷散热器、导热塑料散热器、石墨类散热材料等。
二、封装方面的“新”散热材料分析最早封装大功率LED 时，芯片是固定于铜质底座上的。
这种方式，芯片的产生的热量能够很快传导到与之连接的散热器上。
即使现在来看，这也是最好的一种封装导热方法。
但是早期的封装，没有从应用方面很好地考虑，没有解决LED 与散热器的连接问题，见图1。
因此，使用时必须借助一块铝基板。
由此，铝基板开始在LED 行业大行其道。
正是由于这种封装的LED 的应用方面的问题，不久出现了将芯片直接固定于铝基板上的封装。
解决了LED 与散热器的连接问题。
不过这种封装没有流行起来。
但是，这种封装形式实际上就是现在的所谓COB 封装的雏形。
COB 封装若采用了铜基材，本质上就是回归到了图1、并改善了安装的状况。
这种封装对具有上下电极的芯片来说，有一个问题，就是底座带电。

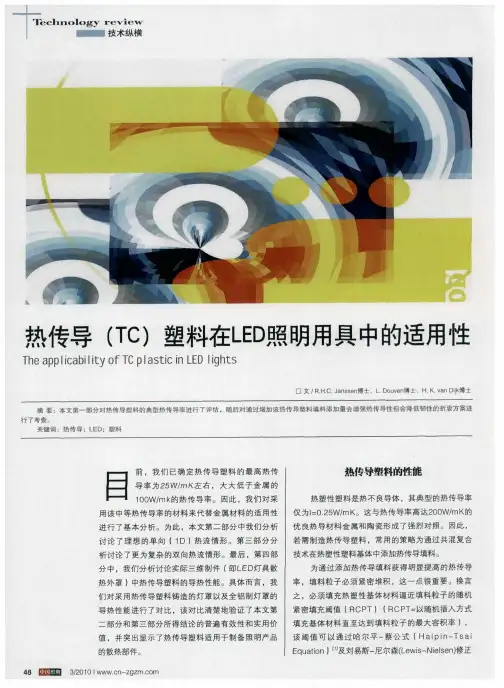

热传导(TC)塑料在LED照明用具中的适用性
