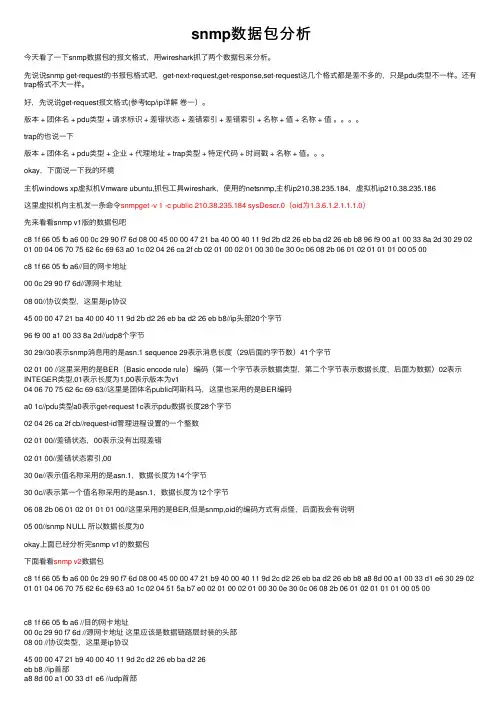

snmp数据包分析今天看了⼀下snmp数据包的报⽂格式，⽤wireshark抓了两个数据包来分析。

先说说snmp get-request的书报包格式吧，get-next-request,get-response,set-request这⼏个格式都是差不多的，只是pdu类型不⼀样。

还有trap格式不⼤⼀样。

好，先说说get-request报⽂格式(参考tcp/ip详解卷⼀）。

版本 + 团体名 + pdu类型 + 请求标识 + 差错状态 + 差错索引 + 差错索引 + 名称 + 值 + 名称 + 值。

trap的也说⼀下版本 + 团体名 + pdu类型 + 企业 + 代理地址 + trap类型 + 特定代码 + 时间戳 + 名称 + 值。

okay，下⾯说⼀下我的环境主机windows xp虚拟机Vmware ubuntu,抓包⼯具wireshark，使⽤的netsnmp,主机ip210.38.235.184，虚拟机ip210.38.235.186这⾥虚拟机向主机发⼀条命令snmpget -v 1 -c public 210.38.235.184 sysDescr.0（oid为1.3.6.1.2.1.1.1.0）先来看看snmp v1版的数据包吧c8 1f 66 05 fb a6 00 0c 29 90 f7 6d 08 00 45 00 00 47 21 ba 40 00 40 11 9d 2b d2 26 eb ba d2 26 eb b8 96 f9 00 a1 00 33 8a 2d 30 29 02 01 00 04 06 70 75 62 6c 69 63 a0 1c 02 04 26 ca 2f cb 02 01 00 02 01 00 30 0e 30 0c 06 08 2b 06 01 02 01 01 01 00 05 00c8 1f 66 05 fb a6//⽬的⽹卡地址00 0c 29 90 f7 6d//源⽹卡地址08 00//协议类型，这⾥是ip协议45 00 00 47 21 ba 40 00 40 11 9d 2b d2 26 eb ba d2 26 eb b8//ip头部20个字节96 f9 00 a1 00 33 8a 2d//udp8个字节30 29//30表⽰snmp消息⽤的是asn.1 sequence 29表⽰消息长度（29后⾯的字节数）41个字节02 01 00 //这⾥采⽤的是BER（Basic encode rule）编码（第⼀个字节表⽰数据类型，第⼆个字节表⽰数据长度，后⾯为数据）02表⽰INTEGER类型,01表⽰长度为1,00表⽰版本为v104 06 70 75 62 6c 69 63//这⾥是团体名public阿斯科马，这⾥也采⽤的是BER编码a0 1c//pdu类型a0表⽰get-request 1c表⽰pdu数据长度28个字节02 04 26 ca 2f cb//request-id管理进程设置的⼀个整数02 01 00//差错状态，00表⽰没有出现差错02 01 00//差错状态索引,0030 0e//表⽰值名称采⽤的是asn.1，数据长度为14个字节30 0c//表⽰第⼀个值名称采⽤的是asn.1，数据长度为12个字节06 08 2b 06 01 02 01 01 01 00//这⾥采⽤的是BER,但是snmp,oid的编码⽅式有点怪，后⾯我会有说明05 00//snmp NULL 所以数据长度为0okay上⾯已经分析完snmp v1的数据包下⾯看看snmp v2数据包c8 1f 66 05 fb a6 00 0c 29 90 f7 6d 08 00 45 00 00 47 21 b9 40 00 40 11 9d 2c d2 26 eb ba d2 26 eb b8 a8 8d 00 a1 00 33 d1 e6 30 29 02 01 01 04 06 70 75 62 6c 69 63 a0 1c 02 04 51 5a b7 e0 02 01 00 02 01 00 30 0e 30 0c 06 08 2b 06 01 02 01 01 01 00 05 00c8 1f 66 05 fb a6 //⽬的⽹卡地址00 0c 29 90 f7 6d //源⽹卡地址这⾥应该是数据链路层封装的头部08 00 //协议类型，这⾥是ip协议45 00 00 47 21 b9 40 00 40 11 9d 2c d2 26 eb ba d2 26eb b8 //ip⾸部a8 8d 00 a1 00 33 d1 e6 //udp⾸部//下⾯是snmp报⽂30//表⽰snmp消息是asn.1 sequence类型29//29表⽰该字段后⾯还有41个字节02 01 01//最后⼀个01表⽰snmp版本为2c这⾥采⽤的是BER编码⽅式 02表⽰该字段为INTEGER类型，第⼆个01表⽰数据长度为104 06 70 75 62 6c 69 63 //这⾥是团体名称public,04表⽰数据类型为OCTET STRING类型，06表⽰数据长度为6个字节，后⾯6个为public 的阿斯科马值，但是这⾥为什么后⾯的没有采⽤这种BER编码⽅式，即数据类型+数据长度+数据类容a0 1c //a0表⽰报⽂类型为get-request，1c表⽰后⾯还有28个字节的数据，这⾥为什么没有采⽤BER编码⽅式？这⾥除了类型字段外，其他的都采⽤BER编码⽅式02 04 51 5a b7 e0 //request ID这是由管理进程设置的⼀个整数这是由管理进程设置的⼀个整数值。

实验1网络配置与网络管理软件SNMPc的使用

实验1网络配置与网络管理软件SNMPc的使用一. 实验项目：网络实验环境的搭建，网络管理软件的安装、配置和基本使用二. 实验内容：1. 构建简单实验网络，并启用各网络设备的SNMP功能；2. 网络管理软件SNMPc的安装与配置；3. 学习SNMPc的主要管理功能，掌握软件系统的基本操作。

三. 实验目的：1. 使学生掌握典型网络管理软件SNMPc的安装、配置和基本使用技能。

2. 掌握网络设备管理的基本参数配置。

3. 通过实际操作，加深对课堂上SNMP协议理论知识的理解。

四. 实验设备及环境：1. Huawei 3Com Quidway R2621路由器：1台；2. Cisco 2950网络交换机：1台；3. 计算机：2台；4. 直通双绞线2根，交叉双绞线1根，串口配置线1根；5. 网络管理软件：SNMPc7。

五. 学生分组情况：每组6人。

六. 实验步骤及要求：1. 构建实验的网络环境参照下图构建实验的网络环境。

注意：同层次设备用交叉线相连(但现在很多设备带自动翻转功能，直连也可)，如交换机与交换机，计算机与计算机，计算机与路由器(可看作专用计算机)；而路由器和交换机、交换机和计算机用直通线相连。

交换机以太网口1:以太网口0: IP 地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构 2. 配置各设备的网络参数并启用其网管功能：为了配置路由器或交换机，用串口线将计算机的COM 串行接口与路由器或交换机的Console 控制口相连，然后在计算机中运行超级终端进行参数设置(端口设置需还原为默认值)。

(1) 配置Cisco 2950交换机1、配置IP 地址两层交换机在数据链路层转发数据时是不需要IP 地址的，但为了使交换机要能够被网管，也可给它标识一个管理IP 地址。

默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。

网络管理实验snmp协议

网络管理第一次实验实验报告姓名：***学号：********班级：26实验一：SNMP MIB信息的访问1 实验目的：学习SNMP服务在主机上的启动与配置，掌握用MIB浏览器访问SNMP MIB 对象值得方法，通过观察的MIB-2树图加深对ＭＩＢ组织结构的了解。

2 实验内容：1 启动SNMP服务并配置共同体2 配置并熟悉MIB浏览器，观察MIB树结构，访问MIB对象3 查看表结构被管对象3 实验软件环境：Microsoft XP操作系统，AdventNet SNMP Utilities4 实验步骤总结：启动SNMP服务和配置共同体：1 添加windows “管理和监测工具”组件，并将其选定为“简单网络管理协议”。

2 在控制面板中选择“管理工具”——》“服务”，进入“SNMP Service的属性”对话框，设置并启动。

3 在“安全”选项卡中，配置共同体，其中团体权利为“只读”，团体名称“public”。

配置并熟悉MIB浏览器：1 打开MibBrowser启动MIB浏览器，设置Host为localhost，Community为public，SNMP端口号161.2 单击MIB浏览器左侧“RFC1213-MIB”前的符号“+”打开被监测主机的MIB树图结构，观察。

3 选择要访问的MIB对象，并进行访问。

4 访问MIB树的叶子节点。

5 打开“SNMP table”窗口，单击start获得路由表信息。

5 实验过程截图：截图1：观察MIB树图结构的截图截图2：通过Get访问MIB树对象截图3：通过GetNext访问MIB树对象截图4：路由表信息六课后要求与问题:要求一:根据MibBrowser软件左侧MIB导航图画出MIB-2树图（到组），并画出UDP 子树（到基本被管对象）。

答:根据截图一,可以画出树图如下:Udp子树图：要求二：通过使用MibBrowser依次访问system组的各个对象，考察各个被管对象的物理意义，并写出被管对象sysDescr的值。

snmp报文字段分析

SNMP五种协议数据单元SNMP规定了5种协议数据单元PDU（也就是SNMP报文），用来在管理进程和代理之间的交换。

∙get-request操作：从代理进程处提取一个或多个参数值(网管系统发送)∙get-next-request操作：从代理进程处提取紧跟当前参数值的下一个参数值(网管系统发送)∙set-request操作：设置代理进程的一个或多个参数值(网管系统发送)∙get-response操作：返回的一个或多个参数值。

这个操作是由代理进程发出的，它是前面三种操作的响应操作(代理发送)∙trap操作：代理进程主动发出的报文，通知管理进程有某些事情发生(代理发送)前面的3种操作是由管理进程向代理进程发出的，后面的2个操作是代理进程发给管理进程的，为了简化起见，前面3个操作叫做get、get-next和set操作。

下图描述了SNMP的这5种报文操作。

请注意，在代理进程端是用熟知端口161俩接收get或set报文，而在管理进程端是用熟知端口162来接收trap报文。

SNMP的5种报文操作SNMP协议数据单元格式解析下图封装成UDP数据报的5种操作的SNMP报文格式。

可见一个SNMP报文共有三个部分组成，即公共SNMP首部、get/set首部trap首部、变量绑定。

SNMP报文格式1. 公共SNMP首部1.1 版本写入版本字段的是版本号减1，对于SNMP（即SNMPV1）则应写入0。

1.2 公共体共同体就是一个字符串，作为管理进程和代理进程之间的明文口令，常用的是6个字符“public”。

1.3 PDU类型根据PDU的类型，填入0～4中的一个数字，其对应关系下表所示意图。

表1 PDU类型2. get/set首部2.1 请求标识符(request ID)这是由管理进程设置的一个整数值。

代理进程在发送get-response报文时也要返回此请求标识符。

管理进程可同时向许多代理发出get报文，这些报文都使用UDP传送，先发送的有可能后到达。

snmp报文解析详细讲解

0020 10 af 0a ed 00 a1 00 30 5c 8c 30 26 02 01 00 04 .....0\.0&....
0030 06 70 75 62 6c 69 63 a1 19 02 02 00 99 02 01 00 .public......... 0040 02 01 00 30 0d 30 0b 06 07 2b 06 01 02 01 01 01 ...0.0...+...... 0050 05 00
0000 50 78 4c 70 c3 e3 00 0d 87 cb d9 d8 08 00 45 00 PxLp..........E.
0020 10 af 0a ed 00 a1 00 30 5c 8c 30 26 02 01 00 04 .....0\.0&....
0030 06 70 75 62 6c 69 63 a1 19 02 02 00 99 02 01 00 .public......... 0040 02 01 00 30 0d 30 0b 06 07 2b 06 01 02 01 01 01 ...0.0...+...... 0050 05 00
= (38 )10
SNMP报文02 01 00 表示版本号解析
为SNMPv1(0)
0000 50 78 4c 70 c3 e3 00 0d 87 cb d9 d8 08 00 45 00 PxLp..........E.
0010 44 a7 4a 00 00 80 11 5e 8d 0a 0a 10 0f 0a 0a .D.J....^.......
T L V
0 0 0
0 0 0
0 0 0
0 0 0

SNMP抓包分析

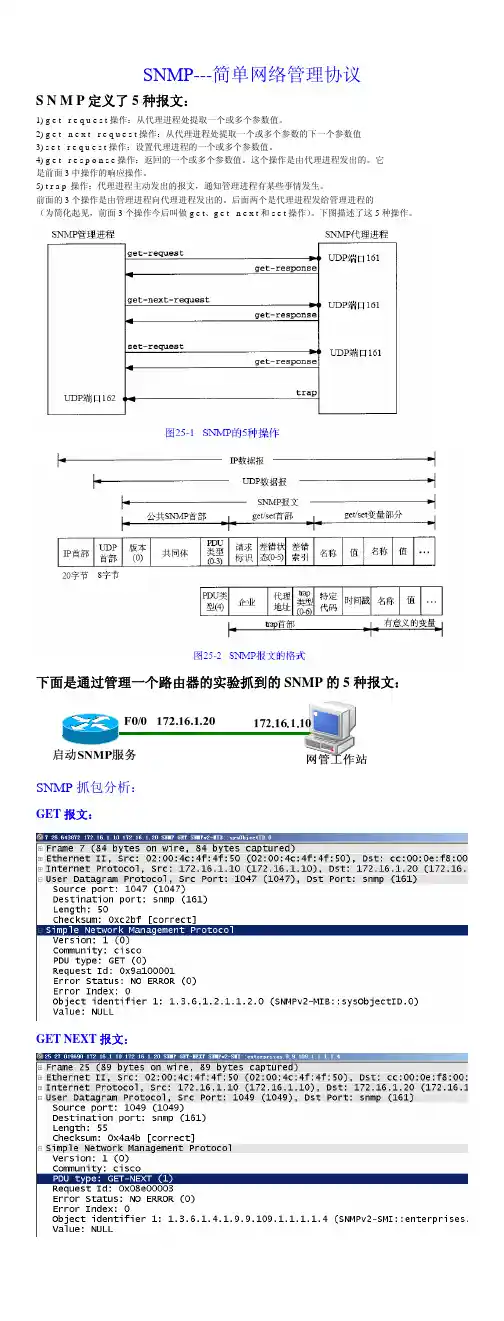

SNMP---简单网络管理协议
