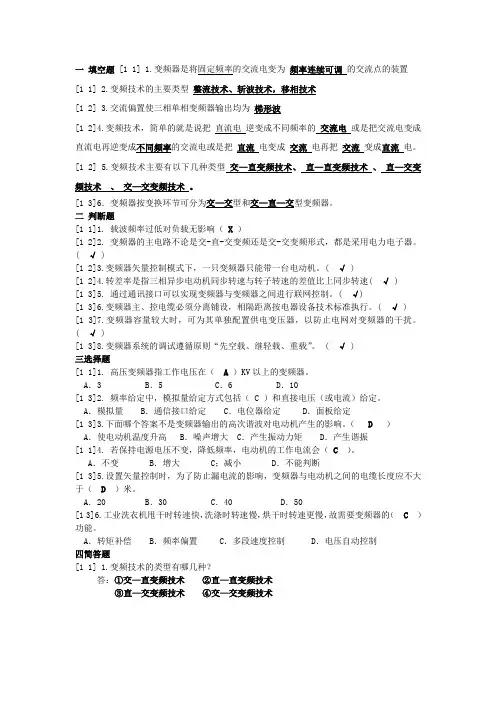

变频器总复习题

1、填空题1．变频器按变换环节分为（交—交变频器）和（交—直—交变频器）；前者称为（直接式变频器），后者称为（间接式变频器）。

2．变频器按直流电源的性质分为（电流型变频器）和（电压型变频器）。

3．电流型变频器的中间直流环节采用（大电感器）作为储能元件，常应用于（负载电流）变化较大的场合；电压型变频器的中间直流环节采用（大电容器）作为储能元件，常应用于（负载电压）变化较大的场合。

4．变频器按电压的调制方式分为（脉宽调制[SPWM]）变频器和（脉幅调制[PAM]）变频器。

5．变频器的功用是将（频率固定）的交流电变换成（电压频率连续可调）的三相交流电，以供给电动机运转的电源装置。

6．变频器的额定功率指的是它适用的（4极交流异步电动机的功率）。

7．输出电抗器的主要作用是（补偿长线分布电容）的影响，并能抑制变频器输出的（谐波），起到减小（噪声）的作用。

8．把功率开关、驱动电路和故障检测电路集成在一起的智能功率模块，称为（IPM）。

9．（IEGT）是融合了IGBT与GTO优点的一种新型电力电子器件。

10．EXB系列集成驱动器是结合（IGBT）模块的特点而研制和开发的专用集成驱动器。

11．三相电源的线电压为380V，则通用变频器直流母线的平均电压是（513 ）V。

在过电压发生时，直流母线的储能电容将被充电，当电压上升至（760V）左右时，变频器过电压保护动作。

12．电流型变频器输出的电流波形为（矩形波），与负载性质无关；当带电动机负载时，输出的电压波形为近似（正弦波）；而电压型变频器输出的交流电压波形为（矩形波）。

13．在基频以下，变频器的输出电压随输出率的变化而变化，适合变频调速系统的（恒转矩负载特性）；在基频以上，变频器的输出电压维持电源额定电压不变，适合变频调速系统的（恒功率负载特性）。

14．变频器和主电源间常用的切换方式有（冷切换）和（热切换），后者又可分为（硬切换）和（软切换）。

15．变频器供电电源异常表现的形式有（缺相）、（电压波动）和（瞬间停电）。

16．变频调速系统过载的主要原因有（电动机拖动的负载太重）、（电动机三相电压不平衡）和（误动作）。

17．专用的交流变频频如果标注5~100Hz为恒转矩，100~150Hz为恒功率，则基频应该设置为（100）Hz。

18.变频器的额定容量为在连续不变的负载中，允许配用的最大负载容量。

只允许150%负载时运行（1min）19.变频器的控制电路由(运算电路)、（电压电流检测电路）、（驱动电路）和（I/O电路）等组成。

20.矢量控制的实质是将（交流电动机）等交成（直流电动机），分别对（速度）、（磁场）进行独立控制。

21.变频器的驱动电路一般有(由分立元件组成)驱动电路、（光电耦合）驱动电路、（厚膜）驱动电路和（专用集成）驱动电路等。

22.目前，变频器的主电路和拓扑结构为：变频器的网侧交流器对于低压小容量的常采用（6脉冲）变流器；对中压量的常采用（多重化12脉冲以上）的变流器；负载侧变流器对低小容量的常采用（两电平的桥式）逆变器；对中压大容量的采用（多电平）逆变器。

23.变频器容量选择的基本原则是（负载电流）不超过变频器的（额定电流）。

24.变频调速系统采用的输入输出电抗器分为（铁心电抗器）和（铁氧体电抗器）。

25、异步电动机的结构是由定子、转子以及其他附件组成。

26、当电动机所带的负载小于额定值时，出现欠载现象；当电动机所带的负载超过额定值时，出现过载现象。

27、机械特性是指电动机在运行时，其转速与电磁转矩之间的关系。

28、异步电动机机械特性曲线n=f(T)上的几个特殊点：(0，n o)是理想空载点，(T N，n N)是额定运行点，(T k，n k)是临界点，(T st，0)是起动点。

29、从异步电动机的机械特性曲线可知，为了保证电动机的过载能力不变，当临界转矩T K越小时，电动机所能带的负载就越小；由临界转差S K的关系式可知，临界转差S K越小，临界转速n K越大，则机械特性的硬度就越大。

30、异步电动机的制动有再生制动、直流制动、反接制动。

其中直流制动和反接制动常用于使电动机迅速停止的过程中，而再生制动在工作过程中，产生与转子实际旋转方向相反的电磁转矩，电动机此时不消耗能量，而是将拖动系统的动能再生返还给电网。

31、异步电动机的调速中负载是没有改变，而是改变拖动系统的转速或频率，转速值可以从不同的机械特性曲线上得到；而速度改变是负载的变化引起转速的变化，转速值则是从同一机械特性曲线上得到。

32、电动机调速性能的衡量指标：调速范围、调速的平滑性、调速的经济性、调速后工作特性。

33、带式传送机是属于恒转矩负载；卷取机械是属于恒功率负载；而风机、水泵等机械是属于二次方律负载。

在恒转矩负载中，功率与转速成正比关系；在恒功率负载中，转矩与转速成反比关系。

34、电动机在运行时的发热情况是判断电动机能否正常工作的重要标志之一。

35、从发热方面来看，选择电动机的原则是：电动机在运行时的稳定温升不能超过允许温升值。

36、电动机的工作制有连续工作制、断续工作制、短时工作制。

37、电力拖动系统的组成有电动机、传动机构、生产机械、控制设备。

38、当传动比大于1时，传动机构为减速机构，当传动比小于1时传动机构为加速机构。

39、传动机构的作用为变速，转矩、飞轮转矩的传递和变换。

40、交—直—交变频器的电路中，整流部分是由整流单元、滤波电路、开启电路、吸收电路组成；逆变部分包括逆变桥、续流二极管、缓冲电路；制动部分由制动电阻和制动单元组成。

41、电力电子开关器件的发展经历的四个阶段为：门极可关断晶闸管、大功率晶体管、功率场效应晶体管、绝缘栅双极晶体管。

42、在变频调速中，若在额定频率以下调频时，当频率下调时，电压也要下调；若在额定频率以上调时，当频率上调时，电压无法上调。

43、变频变压的实现方法有脉幅调制和脉宽调制。

在PWM调制中，脉冲宽度越小，脉冲的间隔时间越大，输出电压的平均值就越小。

44、电动机经转矩提升后在全频范围内变频调速的特性：当在f x<f N范围内变频调速时，电动机具有恒转矩调速特性；当在f x>f N范围内变频调速时，电动机具有恒功率调速特性。

二45、变频器的控制模式主要有V/F控制、矢量控制。

46、在磁场间的等效变换中，磁极对数、磁感应强度和转速都相等条件下，旋转两相直流系统经过直/交变换转换成两相交流系统，两相交流系统经过2/3变换转换成三相交流系统。

47、变频器的频率参数预置中，频率给定的方法可以通过变频器的操作面板给定，还可以通过变频器的控制端子外接电位器给定。

48、变频器的加速和减速模式主要有线性方式、S形方式、半S形方式。

线性方式适用于一般要求的场合。

S型上升方式适用于传送带、电梯等对起动有特殊要求的场合。

半S型上升方式：正半S型上升方式适用于大转动惯性负载，反半S型上升方式适用于泵类和风机类负载。

49、变频器的最常见的保护功能有过流保护、过载保护、过压保护、欠电压保护和瞬间停电的处理以及其他保护功能。

50、频率给定信号的种类有数字量给定信号、模拟量给定信号。

51、变频器设置安装的环境，主要考虑环境温度、环境湿度、以及其他条件等因素。

五52、变频器的安装方式有壁挂式安装、柜外冷却方式、柜内冷却方式、多台变频器横向排列安装。

53、变频器（能/不能）不能与电动机等强电设备共用接地电缆或接地极。

54、在模拟量控制线中，由于模拟量信号的抗干扰能力较差，因为必须采用屏蔽线，在连接时，屏蔽层靠近变频器一侧应接变频器的公共端，另一端应悬空。

55、改善变频器功率因数偏低根本途径是削弱高次谐波电流。

采用较好的方法是串入直流电抗器和串入交流电抗器。

56、变频器的干扰主要包括有外界对变频器的干扰和变频器对周边设备的干扰两部分。

57、对变频器调速系统的调试工作应遵循先空载、后轻载、再重载的一般规律。

58、变频调速系统的负荷率越低，允许的调速范围则越大。

在负载转矩不变的前提下，传动比越大，则电动机轴上的负荷率越小，调速范围也越大。

59、中央空调的变频调速控制系统主要部分有冷却水循环系统和冷冻水循环系统。

1．频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法： ___面板控制__； ____外接模拟量___；____固定频率_____； _通讯控制_______。

2．变频器具有多种不同的类型：按变换环节可分为交—交型和__交—直—交_型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和__脉冲宽度调制（PWM）__型；按用途可分为专用型变频器和___通用型_型变频器。

3．为了适应多台电动机的比例运行控制要求，变频器具有__频率增益___功能。

4．电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有___转矩补偿___功能。

5．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有___段速控制____功能和多种加、减速时间设置功能。

6．某电动机在变频运行时需要回避17～23 Hz之间的频率，那么应设定回避频率值为__20Hz____，回避频率的范围为__3 Hz __。

7．变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300 mm。

8．变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。

9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有__段速控制_____功能和多种加、减速时间设置功能。

10．变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵___晶体管开关____；⑶光电耦合器开关控制。

11．变频器的组成可分为主电路和控制电路。

12．变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3 端上，当单相时，接入L1、L2、L3的 L1、L2、端上。

13．变频调速过程中，为了保持磁通恒定，必须保持 U/F=常数。

14某变频器需要回避的频率为18H Z~22H Z，可设置回避频率值为 20H Z，15．变频器输入控制端子分为数字量端子和模拟量端子。

16．变频器主电路由整流及滤波电路、逆变电路和制动单元组成。

17．变频调速时，基频以下的调速属于恒转矩调速，基频以上的属于恒功率调速。

18．变频调速系统中禁止使用反接制动。

19．变频器的PID功能中，P指比例，I指积分，D指微分。

20．变频器的输出侧不能接移相电容或噪声滤波器、浪涌吸收器，以免造成开关管过流损坏或变频器不能正常工作。
