光学作图专项训练(教师版)

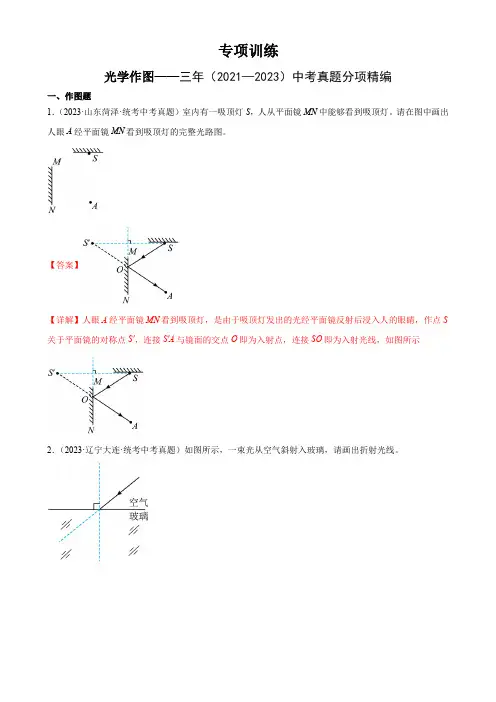

专项训练光学作图——三年（2021—2023）中考真题分项精编一、作图题1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。

请在图中画出人眼A经平面镜MN看到吸顶灯的完整光路图。

【答案】【详解】人眼A经平面镜MN看到吸顶灯，是由于吸顶灯发出的光经平面镜反射后浸入人的眼睛，作点S 关于平面镜的对称点S′，连接S′A与镜面的交点O即为入射点，连接SO即为入射光线，如图所示2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。

【答案】【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。

请根据平面镜成像特点画出OB在平面镜中成的像。

【答案】【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。

分别作O、B关于平面镜对称的点O'和B'，分别用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示：4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像A B''。

【答案】【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜中的像。

如图所示：5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

【答案】【详解】光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，过O点作分界面MN的垂线即法线，由光的反射定律可知，反射角等于入射角，入射光线和反射光线分别位于法线两侧，画出入射光线AO；由光的折射规律可知，入射光线和折射光线分别位于法线两侧，折射角大于入射角，故折射光线应远离法线，据此画出折射光线OB，如图所示：6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。

光学作图题大全-带答案版

一.光的直线传播
1.室内一盏灯通过木板隔墙的两个小洞，透过两条细小光束，请根据这两条光束方向确定室内电灯位置（保留作图痕迹）
2.如图E处为一只青蛙，画出这只青蛙所能看到的天空范围
3.做出如图所示眼睛能够看到的范围
4.如图所示C点为光源，画出光源所能照到的范围
5．如图CD为一不透明的挡光板，AB为一日光灯管，EF为光屏，请用作图找出光屏上最暗的区域。

二.光的反射
1.图中入射光线与镜面成60度角，请你完成光路图并标出反射角
2.图中反射光线与镜面成60度角，请你完成光路图并标出反射角
3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

4.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图
5.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点
6.平面镜前有一点光源s，s‘为光源在平面镜中的像，确定平面镜的位置，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点
7.画光路图分析p点可以看到s在平面镜中所成的像
1.在图中画出镜中所成的像
2.如图所示，一个封闭的盒子，它的上顶A处有一只发光的小灯泡，地面是一块镜面朝上的平面镜。

盒盖B处有一个小孔，人眼通过该小孔看到了灯泡。

请画出小灯泡射到平面镜上冰进入人眼的一条光线
四.折射作图
1.做出图中的折射光线
2.画出下列各图中光线经过玻璃砖的光路
1．将下面的光路图补充完整
2.确定透镜以及焦点位置，并画出光路图
3．画出透镜所成的像，并画出对应的光路图
4.如图，AB的像会成在光屏上，画出光路图，并找到焦点位置。

初中光学作图专题(含答案解析)

初中光学作图专题（含答案解析）一、作图题（本大题共40小题）1.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．2.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图。

3.在如图中，画出入射光线AO的反射光线．4.画出图中入射光线AO的反射光线并标出反射角的大小。

5.按要求作图：(1)画出图1中入射光线AO的反射光线，并标出反射角大小．(2)根据平面镜成像特点，作出图2中物体在平面镜中所成的像．6.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线．7.完成如图的光路图：(请用铅笔、直尺)8.图中AO是一条与平面镜成60∘的光线，请在图中画出反射光线并标出反射角度数．9.如图所示，请在图中作出AB的像A′B′．10.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像.在图中找出挡板左侧这个发光点的位置．11.(1)光与平面镜成30∘角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．(2)画出图2物体AB在平面镜M中所成的像．12.在图中作出物体AB在平面镜中所成的虚像A′B′．13.如下图所示，发光点S在平面镜中成的像为S′，发出的某一条光线经过平面镜反射后经过点A.请你用平面镜成像特点找到像S′，并做出经过A点的反射光线的完整光路图.(保留作图痕迹)14.画出图中S发出的光线经平面镜反射后过P点的光路．15.(1)画出图1中入射光线AO经平面镜反射后的光线；(2)在图2中，根据平面镜成像特点，画出物体MN的像M′N′．16.如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像S′的位置.(保留作图痕迹)17.完成光线经玻璃方砖后的光路．18.如图所示，一束光从空气斜射到水面上，请画出折射光线．19.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线(大致方向)．20.如图所示，一束光从水中斜射向空气，入射光线已画出.请做出这条入射光线的折射光线．21.如图，A′B′是在探究凸透镜成像规律实验时，光屏上所得到的像的位置.请你在图中画出其所对应的物体AB的大致位置．22.(1)一束光从空气射向水面，请在图(1)中画出反射光线的方向及折射光线的大致方向．(2)请在图(2)中画出两束光线经过凸透镜折射后的大致传播方向．23.一束白光射向三棱镜，它经三棱镜后在光屏上会得到彩色光带，请在如图中画出红光和紫光通过三棱镜后的光路图.并标注在光屏上．24.一束白光斜射入三棱镜后会分解成七种色光，如图所示(图中画出了在三棱镜中七色光的大致传播路径，最上方的是红光，最下方的是紫光)，请您根据所学的光知识大致画出绿光的折射光线．25.如图所示，完成下面的光路图．26.请画出如图光线经过透镜的光路图．27.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点S′的位置。

光学作图题(含详细答案)

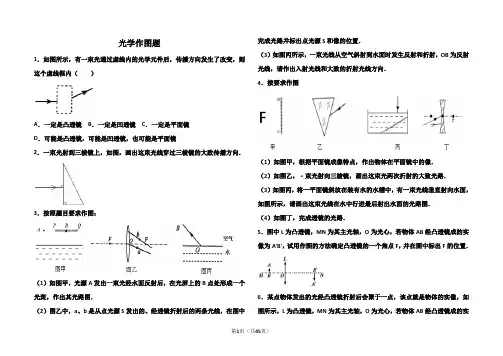

光学作图题1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜2．一束光射到三棱镜上，如图，画出这束光线穿过三棱镜的大致传播方向．3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a 所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢？）10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．11．小丽利用透镜使水平方向的光束经过透镜后向上偏折，如图所示，你用两种方法去确定透镜的种类和大致的位置（在图中画出）12．如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像，A′B′为（“实”、“虚”）像．13．按要求完成下列作图．（1）根据平面镜成像特点，在图（1）中画出物体AB所成的像．（2）在图（2）中画出反射光线，并标出反射角．（3）如图（3）所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像．（4）如图（4）所示，一束光从直角三角形玻璃AB面垂直射入，并从玻璃AC 面射出．请画出该过程的光路图．14．（1）A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图．（2）“坐井观天所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．（3 根据平面镜成像特点，在图中画出物AB在平面镜的像A′B′．15．太阳光以如图所示的方向射向井口，欲使太阳光能垂直照亮井底，请在图中画出平面镜的放置方法．16．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．17．（1）如图1所示，光线从空气射入某种液体中，入射角为45°，折射角为30°；光线射到液体中某处水平放置的平面镜上又反射回来，最后光线又回到空气中．请你完成光路图．（2）如图2所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机．（3）作出图3中平行于三棱镜底部的入射光线经过两次折射后的大致方向．18．两块平面镜成45°夹角放置，完成光路图．19．如图，有一三角形物体ABC，根据平面镜成像的特点，请作出其在平面镜中的像．20．（1）根据平面镜成像规律在图A中作一条入射光线，使其通过点A，并使其反射光线通过B点．（2）如图，有一三角形物体ABC，请作出其在平面镜中的像．21．如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条光线．在图中画出平面镜MN的位置和L反射光线L1．22．如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S 点发出经平面镜反射后刚好通过A点的光线．23．按要求作图（1）如图甲，A′为处在B点处的人眼通过平面镜MN所看到的A点的像．请根据平面镜成像规律作出A点并画出经过B点反射光线的完整光路．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中画出对应的入射光线．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和折射光线的大致方向．24．（1）如图1所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小．（2）如图2，两条反射光线，是点光源S发出的光经过平面镜反射后的两条光线，试确定点光源s位置．（3）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图3中画出它的入射光线和反射光线的大致方向．（4）如图4，两条入射光线分别过凸透镜的焦点F和光心O，分别画出这两条光线经过凸透镜折射后的光线．25．如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．26．作图（1）为了把竖直照射的太阳光经过平面镜反射后，沿水平方向射入涵洞中，请在图1中画出平面镜的位置，并完成光路图（2）如图2所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图．（3）发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你在图3中画出挡板另一侧S能照亮的区域．（4）如图4，发光点S发出一束光投射到水面上，其中一条光线反射后经过A 点，请做出入射光线、反射光线和大致的折射光线．（5）如图5所示，水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的像与A1在水中的像位置重合，请你画出人眼看到A1像的光路图以及A2发出的光进入人眼的光路图．（6）一束白光斜射到三棱镜上的O点，经折射后白光被分解为七种颜色的单色光，如图6所示（图中只标注了其中两种色光的光路）．请在图中从O点开始画出黄色光a和蓝色光b的大致光路．（7）如图7所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖的下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．27．如图所示，S为水下的一个点光源，它发出的一束光线经水面反射和折射后分别经过水面下的A点和水面上的B点，请根据题意画出光路．28．作出光进入三棱镜（材料是玻璃）后的出射光线．29．画出如图光从空气斜进入玻璃后的出射光线．30．（1）在虚线方框中填上适当的光学元件（2）如图，光源位于A点，问该光源发出的哪一条光线经过平面镜MN反射后通过C点．（3）如图所示，一束光线斜射向一块玻璃砖的侧面．请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线．（4）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图31．（1）“猴子捞月”的故事家喻户晓，小猴子看见水中月亮之后惊呼“月亮掉水里了”，惹得众猴子争相捞月．如图所示，小猴子的眼睛用点A表示，小猴子看见的水中月亮，用点B表示，请你画出小猴子看见水中月亮的光路图，要求画出月亮真实的位置（用点C表示），并保留必要的作图痕迹．（2）图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的一个焦点F，在图中标出F的位置．（3）根据图中光的传播方向，在虚线框内画上凸透镜或凹透镜．32．请在图中完成物体AB经凸透镜成像的光路图．33．（1）图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线．（2）图2所示，一束光线沿水平方向射入三棱镜，将会偏折两次，请画出第2次折射时折射光线的大致方向．（3）图3所示，请根据平面镜成像特点，画出物体AB经平面镜所成的像．（4）根据图4中入射光线和折射光线的方向，在方框内画出合适的透镜．（5）图5所示为一条光线经凸透镜后平行于主光轴的折射光线，请画出它对应的入射光线．34．如图所示，S′是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图．35．作图题（1）如图甲所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置．（2）如图乙所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的B点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．（3）如图丙所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．36．（1）一束光线射到某平面镜上，使其沿水平方向传播，如图所示．请画出所需平面镜的位置并标出入射角i和反射角r．（2）请根据平面镜成像的特点，在图中画出物体的位置．（3）图中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．（4）如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．37．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．38．按照题目要求作图（1）如图1所示，物体A静止在斜面上，在图中画出物体A所受力的示意图．（2）如图2所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点，请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．（3）如图3所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．39．（1）画出图1中入射光线AO的反射光线，并标出反射角（用字母β表示）（2）根据图2、3中的光线画出相应的入射光线或折射光线．（3）如图4所示，根据给定的反射光线画出由空气斜射到水面的入射光线．（4）如图5所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．40．如图甲所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点．请你作出这条入射光线并完成光路图．如图乙所示，请画出光线进入玻璃和穿出玻璃后的光路图．41．（2分）（2011•大庆）如图所示，水平地面MN上有一光源S．在光源右侧放置一个不透明的物体A．地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图．42．（2分）（2014•大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．43．（3分）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．44.图B中，B为隧道中的一堵墙，墙的左边有一激光器发出一束激光经平面镜MN反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线45．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．46．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．47．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．48．如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．49．如图所示，虽然桌子挡住了人的视线，但是人却从平面镜中看见了桌下的乒乓球，请你画出人看到球的光路图．50．画出发光点S发出的光线经平面镜反射后过图中P点的光路图．51．小龙身高为1.72m，他站在竖直放置的平面镜前，要想看到自己的全身像，镜子至少需要多长？镜子应离地面多高？（人眼离头顶10cm）52．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势．画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图．53．在图中请用直尺画出通过玻璃砖后传播的光线．54．如图所示，一束光线垂直入射到球心为的半球形玻璃砖的平面上，请画出这束光通过玻璃并出射到空气中的光路图．55．如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．参考答案与试题解析1．如图所示，有一束光通过虚线内的光学元件后，传播方向发生了改变，则这个虚线框内（）A．一定是凸透镜B．一定是凹透镜C．一定是平面镜D．可能是凸透镜，可能是凹透镜，也可能是平面镜【分析】出射光线传播方向发生了改变，我们会想到凸透镜和凹透镜．另外平面镜也可以改变光路，调整合适的角度也可以使光线沿此方向射出．【解答】解：①对于凸透镜，入射光线与主光轴平行，则折射光线过焦点射出．②对于凹透镜，入射光线与主光轴平行，则折射光线的反向延长线过焦点射出．③平面镜也可以改变光路，使光的方向发生改变．如下图所示；故选D．2．一束光射到三棱镜上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】当光从一种透明介质斜射入另一种透明介质时，传播方向发生偏折，且当光从空气斜射入其他透明介质时，折射角小于入射角，当从其他透明介质斜射入空气时，折射角大于入射角；当光从一种透明介质垂直射入另一种透明介质时，传播方向不变．【解答】解：光线从空气进入玻璃时，因是垂直照射，所以方向不变；当从玻璃中斜射入空气时，折射光线远离法线，其大致路径如下图：3．按照题目要求作图：（1）如图甲，光源A发出一束光经水面反射后，在光屏上的B点处形成一个光斑，作出其光路图．（2）图乙中，a、b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源S和像的位置．（3）如图丙所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向．【分析】（1）A为点光源，B为反射光线上的一点，本题的关键是入射点（或反射点）的确定；根据平面镜成像特点作出B点的对称点B′，然后连接A′B′与水面的交点即为入射点，再过入射点作出法线，根据折射角小于入射角作出折射光线即可．（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变．据此画图确定点光源的位置．（3）当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：（1）先通过水面作出点B的对称点B′，连接A′B′交水面于点O，连接AO、BO，AO为入射光线，OB为反射光线，过入射点O作出法线，再根据折射角小于入射角作出折射光线，如下图所示：（2）平行主光轴的光线经过凸透镜后经过另一侧的焦点，经过光心的光线方向不发生改变，两条入射光线的交点，即点光源的位置，如图所示：（3）先过反射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据注意折射角小于入射角在水中画出折射光线，如图所示：4．按要求作图（1）如图甲，根据平面镜成像特点，作出物体在平面镜中的像．（2）如图乙，﹣束光射向三棱镜，画出这束光两次折射的大致光路．（3）如图丙，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．（4）如图丁，完成透镜的光路．【分析】（1）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出物体的像；（2）光的折射定律的内容：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角；相反，光从其它透明介质斜射入空气中时，折射角大于入射角．（3）当光垂直射到水面上时，传播方向不变，射到平面镜上时，遵循光的反射定律，当光从水中斜入空气中时，折射角大于入射角．（4）仔细观察入射光线的特点，根据凹透镜的三条特殊光线作图．【解答】解：（1）先作出各端点在平面镜中的对称点（像点），连接像点即为物体F在平面镜中的像，注意辅助线和像用虚线，如图所示：（2）首先做出法线，光从空气斜射入玻璃中，折射角小于入射角，所以折射光线要靠近法线；光从玻璃斜射入空气中时，折射角大于入射角，所以光线要远离法线；如如所示：（3）①先画出光线垂直射入水中，此时光线方向不变．②光在平面镜上的发生反射；先画法线，然后反射光线和入射光线分居法线的两侧，反射角等于入射角，据此作出反射光线．③最后，光从水中射入空气中；先画法线，然后入射光线和折射光线分居法线的两侧，且折射角大于入射角．如图所示：（4）平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线传播方向不变，如图所示：5．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点F．同样，我们利用光路是可逆的，也可以在A′B′上从A′点开始做一条与主光轴平行的光线，经凸透镜折射后射后到A点，折射光线与主光轴相交的点也是焦点．如图所示：6．某点物体发出的光经凸透镜折射后会聚于一点，该点就是物体的实像，如图所示，L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A′B′，试用作图的方法确定凸透镜的焦点F，并在图中标出F的位置．【分析】实像是由实际光线组成的．实像A′B′是由来自物体AB的光线经过凸透镜折射后组成的．又因为平行于主光轴的光线经过凸透镜折射后过焦点，根据这一特点我们可以在物体AB上从A点开始做一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为焦点．【解答】解：在物体AB上从A点开始作一条与主光轴平行的光线，经凸透镜折射后射到A′点，折射光线与主光轴相交的点为右焦点F．同样，我们利用光路是可逆的，在A′B′上从A′点开始作一条与主光轴平行的光线，经凸透镜折射后过A点，折射光线与主光轴相交的点为左焦点F．如图所示：7．如图所示，S是烛焰上S点经凸透镜所成的实像，SA是从S点上射向凸透镜的一条任意光线，请画出光线SA经凸透镜折射后的光路图并在主光轴上找出此透镜的焦点F．【分析】S发出的光经凸透镜后过像点S′，据此画出光路图．【解答】解：根据S′是S通过凸透镜所成的像，连接S′A即为入射光线S经过凸透镜折射后的折射光，S′A与主光轴的交点即为此透镜的焦点F．如图所示：四．解答题（共33小题）8．如图所示，在一个干枯的井底正中央P点趴着一只青蛙，请你在图中利用光的直线传播原理确定青蛙视野的大致范围，并用阴影线表示出来．【分析】青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．【解答】解：光在空气中是沿直线传播的，故从青蛙处作过井口边缘的两条射线，井外的部分即为看到的区域．9．在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a 所示．天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化．请在图b中利用光路图确定青蛙视野变化后的大致范围．（如果水不满将怎样大致画呢？）【分析】（1）青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故．当井中灌满水时，光由空气进入水中，在水面上要发生折射，根据折射定律画出大致的光线传播路径，确定青蛙的视野范围．（2）如果水不满，光由空气进入水中，在水面上要发生折射，根据折射定律和光的直线传播画出大致的光线传播路径，确定青蛙的视野范围．【解答】解：（1）当井里灌满水后，光线照到水面会发生折射现象，由于光是从空气射向水，所以入射角大于折射角，因此井底之蛙看到的视野范围比没水时会看到更大；变化的大致范围如图中两条入射光线之间的阴影区域所示：（2）如果水不满，光线照到水面会发生折射现象，由于光是从空气射向水，所以入射角大于折射角，但由于光的直线传播，青蛙能看到的视野范围如下图所示：10．一束光线射到三棱镜（玻璃制成）上，如图所示，画出这束光线穿过三棱镜的大致传播方向．【分析】根据光的折射规律可知，在斜射时，总是空气中的角较大，作出法线，确定光是从空气射入介质还是从介质射入空气，确定折射角与入射角谁大谁小，最后确定折射光线的大致传播方向．【解答】解：光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线．如图所示：。

初二物理光学画图题专项60题+答案解析

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

中考物理《光学作图》专项练习题(附答案)

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

初中物理光学作图题专题训练(含答案)

初中物理光学作图题专题训练（含答案）1．如图所示，在路灯的照射下，地面上出现了竹竿的影子为BD，A点表示路灯的位置，请根据光的直线传播知识画出竖立在地面上的竹竿BC。

（保留作图痕迹）2．按要求完成下列作图。

如图所示，物体AB通过小孔O在虚线处的光屏上成像A′B′，请作出成像的光路图。

3．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角的大小。

4．一束光线入射到平面镜的O点后沿OA方向射出，试在图中画出这束光线的入射光线。

5．如图所示，从S点发出的一条光线，经平面镜反射后，其反射光线通过P点，请你画出这条入射光线和对应的反射光线并保留作图痕迹。

6．如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路。

7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。

图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图。

8．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。

通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。

请在图乙中画出显示器AB在挡风玻璃中所成的像。

9．根据平面镜成像特点画出镜中像的物体。

10．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。

11．如图所示，请根据平面镜成像的特点，作出眼睛通过水洼看到水中月亮上M点的反射光路。

（用M'点代表月亮上M点的像）12．如图所示，图甲和图乙表示经过凹面镜的两条特殊光路，请运用凹面镜的特殊光路，在图丙中画出物体AB通过凹面镜所成的像A′B′。

13．如图所示，一束光线AO斜射到水面上，请画出对应的折射光线和反射光线。

14．请你在图中作出一条由S发出，经过水面后射入人眼的光线。

15．如图所示，小明拿着激光灯在S点照射水槽的水面，他发现在对面墙上的A点和水槽底部的B点各出现一个亮斑，请你画出发生这种现象时激光传播的光路图。

(word完整版)初中物理___光学作图专题(附答案)

光学作图专题一、作图题1、如图10中S 是发光点，S '经凸透镜所在的虚像。

（1）画出入射光线SA 的折射光线的位置。

（2）作图确定此透镜的焦点。

2、（ 1）如图下左所示，F i 、F 2为凸透镜焦点。

CF 是经凸透镜折射后的光线， AB 为一过焦点且与主光轴垂直的平面镜，请画出 CF 进入凸透镜前的入射光线和经平面镜反射后的光线。

（2）如图下右所示，一个人站在河岸上，在B 点位置可以看到对岸上发射塔的塔尖A 在水中的倒影 A ', 完成光路图（保留作图痕迹）.3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

5. 如图所示，是探究凸透镜成像规律实验时，光屏上所得到的像•请你在图上大致画出其所对应的物体 6、如图所示，00为凸透镜的主光轴， S '为点光源S 经凸透镜成的像，SA 为光源S 发出的一条光线, 请在图中适当的位置画出凸透镜，并完成光线2F f F 护7、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心 0及两个焦点F 的位置;8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。

请作图说明其看到的像的光路图。

9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变•请在图（出示意图.A ) (B ) (C )中分别画L.CS点，试在图10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过中画出入射光线、反射光线和大致的折射光线.空气弓*图1111、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

请在图10中作出通过细管看见物块的入射光线。

12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

光学作图(含答案)

光学作图
1.请在图中画出光线AO的折射光线和BC的入射光线。

2.如图所示，可以利用不同的光学元件来改变入射光线OA的传播方
向。

请在图中分别画出两种合适的光学元件（只要求画出光学元件大致位置的示意图，但须与光学规律相符）
3.如图所示，请你根据近视眼的矫正方法，完成光路图。

4.如题图所示，一束光从空气射向水面，请画出反射光线和大致的折
射光线。

5.如图所示，光线经过平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数.
6.如图所示，请画出入射或折射光线，使光路完整。

7.请在图中作出光线从空气进入水中的大致光线。

8.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB 在平面镜中的像，并画出入射光线AO的反射光线。

光学作图答案1.
2.
3.
4.
5.
6.
7.
8.
1
B1。

初中物理光学作图专题(附答案)文档可分享

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

.(1)画出入射光线SA的折射光线的位置。

.(2)作图确定此透镜的焦点。

.2、（1）如图下左所示，F1、F2为凸透镜焦点。

.CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

.(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

.4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

.请作图说明其看到的像的光路图。

.9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

.10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

.请在图10中作出通过细管看见物块的入射光线。

.12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

.请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。

光学作图专项训练

光学作图学校：___________姓名：___________班级：___________考号：___________一、作图题1、如图所示，根据入射光线画出反射光线，并在图中标出反射角的度数。

2、如图为小明刚好看到水中硬币左边缘A点的光路图，加水使小明在图位置刚好能看到硬币右边缘B点，画出此时水面位置和入射光线。

3、下图中平面镜前有一点光源S，其发出的一条光线经过平面镜反射后经过A点，试完成光路图。

4、如图所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置。

5、如下图所示，一束光入射到平面镜上，入射角为60 ，请画出反射光线并标出反射角的度数。

6、如下图所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P 点。

请你作出这条入射光线并完成光路图。

7、请在图中作出物体AB在平面镜MN中所成的像A B''。

8、如图光线AO从空气斜射入水中，画出水中折射光线的大致方向。

9、张聪同学在东风渠东岸的人行道锻炼身体时发现，水中的小鱼（A）在对岸的路灯（B）的像中嬉戏，试在图中画出张聪（C）看到水中鱼（A）的光路图.10、如图，罗庄道德广场清澈池塘底部有一石块A，站在岸边的小强（假设小强的眼睛在C处）看到石块在B处（图中用虚线连接），请画出小强看到石块A的光路图（标明入射光线和折射光线）。

11、如图所示，请作出物体AB在平面镜MN中所成的像A B''。

12、如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。

13、如图所示，画出物体AB在平面镜中的像A B''。

14、请画出水中鱼的眼睛在E点观察空气中的物体S的光路图（S'是鱼看到的虚像，要求保留作图痕迹）。

15、平静水面上的小鸟和水中的小鱼某时刻的实际位置如图所示，水面一侧C点的人眼恰好看到它们在水中的像重合，以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼，请画出小鸟在水中像的位置A'以及人眼看到小鱼的光路图.（保留作图痕迹）.16、如图所示，潜水员的眼睛在水面以下A 处，观察岸上的物体。

中考物理高频考点《光学作图》专项练习题-带答案

中考物理高频考点《光学作图》专项练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。

2．如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。

3．如图所示，请画出入射光线经凹透镜后的折射光线，将光路图补充完整。

4．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．如图所示，一束光从水中斜射到水面，请画出反射光线和折射光线的大致方向．6．物理素养挑战赛中，小平被要求用A处的激光手电照亮B处的物体，但两者中间有一位置固定不透光的遮挡物。

于是他找来一个平面镜放在如图所示的位置顺利完成任务，请你画出他用到的光路。

7．请在图中完成光路图。

8．如图，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在图中作出由S发出经过水面后射入人眼的光线。

9．在图中，应用平面镜成像的特点画出物体AB在平面镜中成的像A'B'。

10．在下图中完成光路图，并标出A点的像A’。

11．一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。

12．一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的光路图．（保留作图痕迹）13．如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r．14．在下图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

15．画出如图中对应的折射光线；16．请完成图中的光路图17．请画出图中物体AB在平面镜中所成的像A'B′。

专题07 光学作图题专项训练(9大题型)(解析版)

专题07 光学作图题专项训练考点一根据光的直线传播确定观察范围1．（23-24八年级上·吉林·期中）如图所示，画出两条光线，确定人眼在点S处通过门板狭缝MN能看到的室外范围（用阴影表示）。

【答案】见解析【解析】人要看到物体，说明有光线进入人眼，由眼睛的位置点S和狭缝MN的上边缘可以确定看到的物体的最上面的部分，由点S和狭缝MN的下边缘可以确定看到的物体的最下面的部分，两者结合，即可得到人通过门板狭缝MN能看到的范围，如图所示：2．（23-24八年级上·江苏宿迁·期中）在图中，作图表示人的眼睛由A位置，从门缝向室内观察时的观察范围。

【答案】见解析【解析】由于光在同种均匀介质中沿直线传播，故从门缝向室内的观察范围即光线不被遮挡射入人眼，范围如图所示3．（23-24八年级上·江苏宿迁·期中）在一口无水的枯井的井底，有一个青蛙，如图丙所示，请在图中用光路图作出此时这个青蛙“观天”的大致范围。

【答案】见解析【解析】分别将青蛙与井口左边的端点、井口右边的端点相连成一直线，然后在直线上标出光线射向青蛙的箭头，即可得到两条射向青蛙的光线，这两条光线所夹区域就是青蛙的观察范围。

如图所示：4．（23-24八年级上·四川内江·期中）按要求完成下列作图（要求保留作图痕迹）。

在图中用作光线的方法表示出人眼（O点）所看到挡板右侧的范围。

【答案】见解析【解析】挡板右侧的物体发出的或反射出的光线经过小孔进入人的眼睛，由于光沿直线传播，根据人眼睛和小孔的上下两个边缘可以确定人眼看到的最上边和最下边，从而确定了人眼看到的范围。

如图所示：考点二影子的形成5．（23-24八年级上·贵州遵义·期中）如图所示，请画出形成影子AB和CD的光路图并确认灯泡S的位置。

【答案】见解析【解析】影子形成的原理是光的直线传播，分别作过头顶和B、D点的直线，两条直线相交的交点即为灯泡S的位置，如图所示6．（23-24八年级上·江苏·期中）如图所示，S为点光源，请在图中画出直杆在地面上形成的影子并用AB表示。

2024年中考物理专题训练——光学作图(含解析)

2024年中考物理专题训练——光学作图1．完成下图通过凸透镜的折射光线。

2．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好射向凹透镜右侧虚焦点F。

请画出点光源S并补全光路图。

3．如图所示，画出两条经凹透镜折射后的光线。

4．如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5．一点光源S发出的三束光线，SA平行凹透镜主光轴射向凹透镜，SO经凹透镜的光心，SB射向在主光轴上的平面镜MN，在图中画出SA、SO经凹透镜折射后的光线和SB经平面镜的反射光线。

6．如图所示，MN为凸透镜的主光轴，A为蜡烛，A 为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来。

7．请在图中画出入射光线经过透镜后的折射光线。

8．请画出图中的入射光线。

9．在下列虚线框内画出合适的透镜。

10．一束光从水中射向空气，其反射光路如图所示，画出入射光线和大致的折射光线。

11．如图，是光经过水和空气分界面后的折射光线，请大致画出对应的入射光线和入射光的反射光线。

12．如图所示，O为凸透镜的光心，F1、F2为凸透镜的两个焦点。

请在图中画出光源S 经凸透镜所成的像S`。

（保留必要的作图痕迹）13．作出图中的光线从水中射入空气后的折射光线，并标出折射角θ。

14．如图所示，A为发光点，A1为发光点通过凸透镜所成的像。

请完成光路图，确定凸透镜光心O，并画出凸透镜；通过光路图确定凸透镜焦点F的位置。

（只确定一侧焦点即可）15．2022年10月12日“天宫课堂”第三课航天员刘洋在水球变“懒”实验中，成功演示了紫色水球从“活跃”到“懒惰”的过程：刘洋将一个钢球推入紫色的水球中，钢球没有穿透水球，而是被包裹在水球里，用针筒吹气，在相同外力作用下，水球的振动幅度明显减小，称为水球变懒。

如图甲所示。

请在图乙中完成人眼看到钢球A点像的大致光路，A 为钢球上的一点，O为球心。

专项卷一光学作图鲁科版(2024)物理八年级上册

答案：如图所示：
16．在物理学习过程中，我们要对物理现象的原理有深刻的认识才能灵活应用．比如研究凸透镜能成实像时，焦点以外的某点光源发出的光经过凸透镜折射后，所有的折射光线都被会聚在同一个点，这个点就叫做这个点光源的实像．根据这个原理请你较准确地画出S发出的光线SA经过凸透镜后的折射光线．(F是凸透镜的焦点，S是一个点光源，点O为光心)
答案：如图所示：
19．物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理．如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜．请在图中画出该条光线经过凸透镜后的折射光线和经过平面镜后的反射光线．
答案：如图所示：
7．成都博物馆4楼的成都历史文化陈列馆中有一个特别的“茶馆”展台，参观者站在一个竖直放置于水平台面的木质茶楼实物前，可以看到熙熙攘攘的“人群”在阁楼中穿行，如图甲所示．仔细观察这些动态的“人群”，原来是水平台面下方水平放置的电子屏幕播放的视频，通过观众和茶楼之间一块透明板 (能起到平面镜的作用)所成的像，如图乙所示，以AB表示电子屏幕，以CD表示其所成的像，请在乙图中画出透明板所在位置．
专项卷一光学作图
一光的直线传播作图
1．如图所示，发光点A发出的光被物体BC阻挡后，在墙壁上留
下了物体BC的影，请在图中作出物体BC的影B′C′.(保留作图
痕迹)
答案：如图所示：
2．大货车周围有很多视野盲区，我们要尽量远离．如图所示是一辆大货车的车头，A点表示货车司机的眼. 睛. ，B点表示挡风玻璃下边沿，请画出一条关键光线找到车头正前方的视野盲区，并正确标注光线方向．
