图纸编号规则09765
关于图纸编号、图纸版号的编写规定
中国建筑科学研究院建筑设计院
建院设[2009]41号
签发人：马立东
关于图纸编号、图纸版号的编写规定
一、图纸编号 1.1、专业码编码规定
A 代表建筑专业
S 代表结构专业 M 代表暖通专业 P 代表给排水专业 E 代表电气专业 FP 代表消防给水 FM 代表消防暖通 FE 代表消防电气
1.2、简单工程编写规定
1.3、复杂工程编写规定
要求依次按照专业码、子项码、类别码和序号编写图号。
图纸编号分为三段：
(选用)
1.3.1、子项号根据工程需要设定，不含子项的工程不设子项号。
子项号一般为2位。
子项号可以采用数字，01表示子项01，02表示子项02，依次类推。
对于总图，统一用字母Z 表示。
1.3.2、类别码：1位数字，详见“类别码对照表”： 1.3.3、序号：2位或3位数字，视项目情况而定。
例如：A-Z-001
类别码对照表
示例：
A-002 建筑专业设计总说明(不含子项)；
A-Z-001 建筑专业总图子项区域位置图；
P-01-101 给排水专业01子项系统图01号。
注：如遇特殊工程，以上编码规则不能实现，图纸编号可由项目设总根据情况另行确定，并将编码规则报送技术管理室备案。
二、图纸版号规则
2.1、图纸版号：
首次出图图纸版号为“0”（阿拉伯数字零）。
在此之后出改版图时，图纸版号从“A”开始向后顺延。
出图日期随版号的变动而相应变动。
对图纸的每次改版都应在改版记录栏中进行相应描述。
图纸编码及管理制度
图纸编码及管理制度第一章总则第一条为了规范图纸编码及管理工作，提高工程施工效率，保证工程质量，制订本制度。
第二条本制度适用于所有涉及图纸编码及管理的工程项目，适用范围包括设计、施工、监理等各个环节。
第三条图纸编码及管理应遵循合理性、规范性、实用性和完备性的原则，确保图纸信息的准确性和一致性。
第四条各项目部门应根据工程实际情况，结合本制度制定相应的操作规程，并严格执行。
第五条图纸编码及管理工作应由专人负责，确保图纸的准确性和保密性。
第二章图纸编码第六条图纸编码是根据工程项目的实际需求对图纸进行编号管理的过程。
第七条图纸编码应遵循“工程代号+年份+编码”的原则，确保图纸编码的唯一性和规范性。
第八条图纸编码的规则包括以下几个方面：（一）工程代号：由工程项目的类型、地点、项目名称等信息组成，用于区分不同的工程项目。
（二）年份：表示图纸编码的年份，以便对图纸进行分类和管理。
（三）编码：根据工程建设的不同阶段、不同专业等信息对图纸进行分类编号。
第九条图纸编码应在图纸制作阶段确定，由专人负责统一管理，确保图纸编码的正确性和有效性。
第十条图纸编码应根据项目的实际情况进行调整，确保图纸信息的及时更新和管理。
第三章图纸管理第十一条图纸管理是指对图纸进行收集、整理、存档、传递等管理活动的过程。
第十二条图纸管理应遵循“一图一档、分类存档、保密存储、定期更新”的原则，确保图纸信息的安全性和可靠性。
第十三条各项目部门应制定相应的图纸管理规程，明确图纸管理人员的职责和权限，实行专人管理。
第十四条图纸管理包括以下几个方面：（一）图纸收集：在图纸制作阶段对图纸进行收集整理，并按照编码进行分类存放。
（二）图纸传递：确保图纸信息的传递顺畅，及时传达给相关部门或人员。
（三）图纸存档：对图纸进行规范存放，确保图纸信息的安全性和完整性。
（四）图纸更新：定期对图纸进行检查和更新，确保图纸信息的及时更新和管理。
第十五条图纸管理应定期开展检查和评估工作，确保图纸管理工作的有效性和规范性。

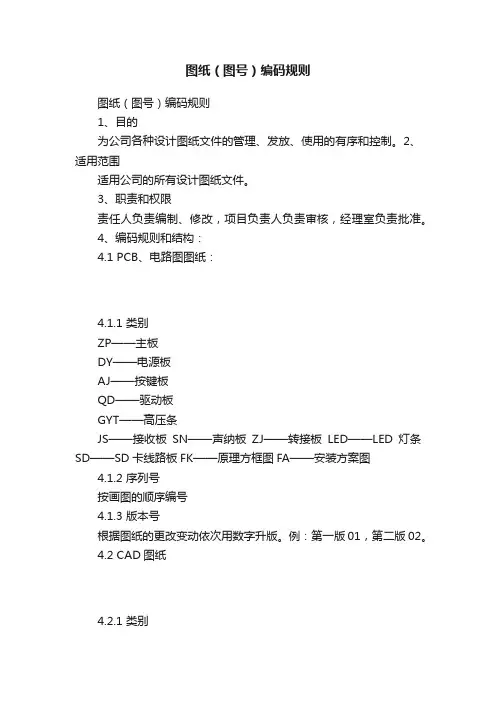

图纸（图号）编码规则
图纸（图号）编码规则图纸（图号）编码规则1、目的为公司各种设计图纸文件的管理、发放、使用的有序和控制。
2、适用范围适用公司的所有设计图纸文件。
3、职责和权限责任人负责编制、修改，项目负责人负责审核，经理室负责批准。
4、编码规则和结构：4.1 PCB、电路图图纸：4.1.1 类别ZP——主板DY——电源板AJ——按键板QD——驱动板GYT——高压条JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图4.1.2 序列号按画图的顺序编号4.1.3 版本号根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
4.2 CAD图纸4.2.1 类别WK——外壳图（外观）QK——前壳HK——后壳CB——侧面壳或侧面安装板BK——边框BB——后壳背包XJ——小角AZ——安装板、隔离板、尾板、挡板DZ——底座、支架 AJP——按键皮BL——玻璃 PM——泡沫ZX——纸箱XL——纸箱丝印NH——内盒、内垫、隔板MJ——模具、治具、夹具BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈YP——压片SR——耳朵螺母OT——其它（除以上列的以外的）4.2.2 序列号按画图的顺序编号。
4.2.3 版本号根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
5、相关文件《技术文件管理规定》6、质量记录《文件管理单》《文件发放/回收记录》（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

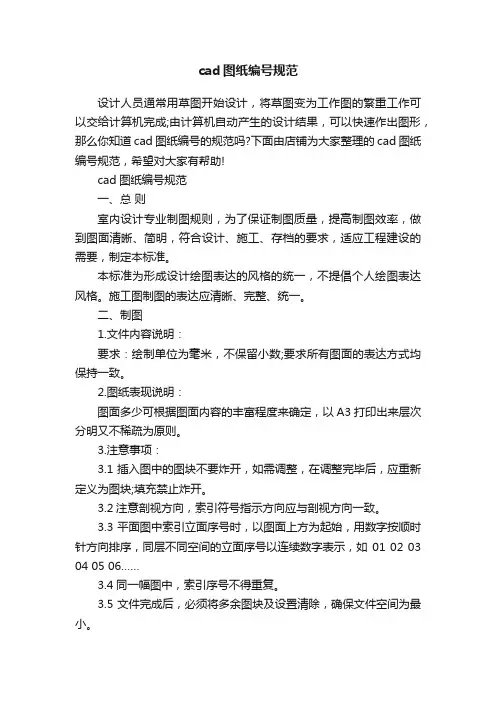

cad图纸编号规范
cad图纸编号规范设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成;由计算机自动产生的设计结果，可以快速作出图形，那么你知道cad图纸编号的规范吗?下面由店铺为大家整理的cad图纸编号规范，希望对大家有帮助!cad图纸编号规范一、总则室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。
施工图制图的表达应清晰、完整、统一。
二、制图1.文件内容说明：要求：绘制单位为毫米，不保留小数;要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块;填充禁止炸开。
3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06……3.4同一幅图中，索引序号不得重复。
3.5文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3.8确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：4.1最外总体尺寸;中间结构尺寸;最内功能尺寸。
4.2等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3所有标准应在图纸空间视口内以1-1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5.填充说明：详见《材料填充图例》6.图纸目录编排(图号编号)说明：6.1图纸目录6.2设计说明6.3装饰专业：6.3.1图纸命名：总平面图——————ZP区域空间平面图———P(天花平面图、墙体定位图、地材铺装图、立面索引图)立面图———————E详图————————D(包含剖面图、大样图)6.3.2图纸顺序：以楼层从下至上为排序原则;每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图)→立面图→详图。
图纸编号规则
图纸编号规则文件号：ZH/QE-C06-01版本：A/0受控：编制：日期：审核：日期：批准：日期：2015-3-26发布2015-3-26实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认,并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
（图纸版本号体现在标题栏内）电气图纸编号示例：ZH15001GY-01-01图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号2、结构图纸编号规则结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。
图纸编码命名规定
图纸编码命名规定[V2]编制：日期：文档控制更改记录日期修改者版本变更参考2009/11/7 船舶设计所V1 初版2010/01/10 船舶设计所V2目录1.定义 (1)1.1.图纸： (1)1.2.图纸编码： (1)1.3.图纸编码管理主体： (1)1.4.设计节点： (1)1.5.编码关系表： (2)2.适用范围： (2)2.1.适用对象： (2)2.2.应用范围： (2)3.输入/输出： (3)4.业务流程： (4)5.主要业务内容： (5)5.1.制定图纸编码新规则的业务内容： (5)5.2.图纸编码修改业务： (6)6.图纸编码体系 (7)6.1.生产图编码结构 (7)6.2.基本图编码结构 (7)7.编码解释： (8)7.1.安装图、制作图编码解释： (8)AP (10)MR (10)7.2.基本图编码解释： (14)8.托盘表编码： (17)9.生产图编码示例： (20)9.1.安装图编码示例： (20)9.2.制作图编码示例： (21)9.3.托盘表编码示例： (22)1.定义1.1.图纸：1.1.1.本规定所描述的图纸是指在设计部门所制定的全部图纸及资料的总称。
1.1.2.除自行设计的图纸外，也包括委外设计的图纸（如设备商图纸）。
1.1.3.图纸包括：初步设计图纸、基本设计图纸、详细设计图纸、生产设计图纸、采购订单规格书（POS）、试验大纲、计算表、各种手册和管理图纸等。
1.1.4.图纸分为基本图和生产图两大类：✧基本图：在基本设计阶段制作的图纸及相关资料。
✧生产图：在生产设计阶段制作的图纸或资料，主要包括安装图和制作图。
其中，安装图（INSTALLATOIN DWG）是指用于安装作业的图纸；制作图（MANUFACTURE DWG）是指用于制作作业的图纸。
1.2.图纸编码：在图纸定义中所提到的图纸的管理代码，每份图纸用有固定且唯一的代码。
1.3.图纸编码管理主体：1.3.1.图纸编码的管理主体为设计管理组织1.3.2.设计组织及相关组织可以对图纸编码提出制定/修改建议，由设计管理组织负责组织编码评审、检查会议，并对相关资料进行确认和管理。
图纸编号规则
图纸编号规则文件号：ZH/QE-C06-012015-3-26 发布2015-3-26 实施版本：A/0受控:编制：日期:审核：日期:批准：日期:文件修订记录、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认，并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号（《技术部工作流程记录表》编号）和图纸年份。
产品类别代码见表1。
1产品类别代码表图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开，编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B,第二次改动版本号为C,依次顺延。
（图纸版本号体现在标题栏内）电气图纸编号示例：图纸顺序号图纸分类代码产品类别代码合同记录号图纸年份企业代号结构图纸分为标准图纸和非标准图纸，标准图纸可以用于不同项目相同产品的设计中，非标准图纸需要针对不同项目进行新的设计。
图纸编号规则
展浩电气包头市展浩电气股份有限公司图纸编号规则文件号：ZH/QE-C08-07版本：A/0受控：四、要求1、每种产品、部件、零件的图样应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图样用数张图纸绘出时，各张图样号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图样的编号应按最先开发的产品图样编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应1表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；产品图纸序号用短横线隔开,编号从01开始，依次顺延。
尾注号需用短横线隔开，图纸第一次改动，其版本号为A，第二次改动版本号为B，依次顺延。
电气图纸编号示例：2分类代码）、小特征号（零部件图代码）、识别号（零部件图顺序号）、尾注号(零部件图版本号)五部分组成。
图样编号区位及含义图样分类含产品合同记录编号和图纸年份，大特征号为图纸分类代码，用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；小特征号代码为零件图代码LT、部件图代码BT，需用短00开A，第二企业代号2.2标准结构图纸编号按产品名称、零件、部件分类编号的方法进行编号，分类编号其代号的基本部分由图样识别号、分类号（产品分类码）、特征号（零部件图代码）、识别号（零部件图顺序号）、尾注号(零部件图版本号)四部分组成。
图样编号区位及含义00开A，第二次改动版本号为B，依次顺延。
构图纸编号示例：ZH15GY-LT01-A版本号LT:零件/BT:部件+序号产品名称图纸年份企业代号3、安装布置图纸编号规则布置图纸编号按项目分类编号的方法进行编号，分类编号其代号的基本部分由)六、标题栏编制规则1、每张图样右下角必须设有标题栏，标题栏由名称及代号区、签字区组成。
图纸编号规则(2)
"^展浩电气包头市展浩电气股份有限公司2015-3-26 发布 2015-3-26 实施图纸编号规则文件号：ZH/QE-C08-07版本：A/0受控: 编 制： 日 期: 审 核：日期:批准：日 期:文件修订记录、目的为规范产品图样编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下产品图样编号的编制和标题栏的使用：1、产品零部件图纸2、电气图纸3、结构图纸4、安装布置图四、要求1、每种产品、部件、零件的图样应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图样用数张图纸绘出时，各张图样号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图样的编号应按最先开发的产品图样编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认，并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、产品图样编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图样识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）、尾注号（图纸版本号）五部分组成。
图样编号区位及含义图样分类含产品合同记录编号（《技术部工作流程记录表》编号）和图纸年份。
表1产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；产品图纸序号用短横线隔开，编号从01开始，依次顺延。
尾注号需用短横线隔开，图纸第一次改动，其版本号为A,第二次改动版本号为B, 依次顺延。
工程设计图纸编号规定
工程设计图纸编号规定1 目的为统一设计各阶段、各专业设计输出文件标识，防止设计、施工、安装过程中混淆和误用设计文件。
2 适用范围适用于工程项目的各设计阶段，包括：a) 工程设计，包括可行性研究报告、初步设计、施工图设计；b) 通用设计；c) 非标设备设计。
3 相关文件MDS-03-2010《工程设计设备编号规定》MDS-04-2010《设备设计图纸编号规定》MDS-05-2010《设计图标使用规定》4 职责设计部负责工程设计图纸编号的确定和修改（需要时）。
具体工作为：a) 工程名称、工程代号的确定；b) 子项名称、子项代号的确定和修改（需要时）；c) 图纸编号的确定和修改（需要时）。
各设计所负责对工程计图纸编号的正确使用。
5 程序5.1 设计文件标识管理5.2 工程项目设计图纸编号5.2.1 可行性研究图纸编号K×××—××—××工程代号—专业代号设计阶段代号—图纸序号图纸序号由工程总设计师按可行性研究报告各专业的先后顺序排列。
5.2.2 初步设计图纸编号a) 当某些专业图纸分子项时，其图纸编号为：K×××—×××—××—××工程代号—子项代号—专业代号设计阶段代号—图纸序号b) 当某些专业图纸不分子项时，其图纸编号为：K×××—××—××工程代号—专业代号设计阶段代号—图纸序号c) 图纸序号由各专业负责人按子项、按顺序排列。
5.2.3 施工图设计图纸编号（非标准件图纸编号见5.6.2）K×××—×××—××—××工程代号—子项代号—专业代号设计阶段代号—图纸序号5.2.4 图纸序号图纸序号由各设计人按图纸顺序排列（服从国家规定的常规顺序或施工顺序），取二位数，从01开始。
图纸编码及管理制度规范范文
图纸编码及管理制度规范范文图纸编码及管理制度规范第一章总则第一条目的为了规范图纸编码及管理工作，提高设计效率，确保图纸的准确性和完整性，制定本规范。
第二条适用范围本规范适用于所有涉及图纸编码及管理的设计单位和项目单位。
第三条名词解释1. 图纸编码：指对于每一份图纸进行编号和标识的过程。
2. 图纸管理：指对图纸进行规范保存、归档和查询的管理过程。
第二章图纸编码第四条编码原则图纸编码应遵循以下原则：1. 易于识别：编码应简明易懂，便于识别和记忆。
2. 有序排列：图纸编码应按照一定的逻辑顺序进行排列，方便查找和管理。
3. 信息完整：编码应包含足够的信息，可以快速确定图纸的类别、用途和所属项目等。
4. 统一标准：图纸编码应根据行业标准或国家标准进行统一，避免个别偏离。
第五条编码结构图纸编码应包含以下内容：1. 项目编号：由项目单位按照统一标准编制的编号。
2. 专业代码：根据设计单位内部划分的专业领域进行编码。
3. 图纸类别：根据图纸的类型进行编码，如平面图、立面图、剖面图等。
4. 序号：根据图纸在同一专业内的先后顺序进行编码。
第三章图纸管理第六条管理流程图纸管理应包括以下步骤：1. 归档：将新制作的图纸按照编码规范进行归档。
2. 标识：对归档的图纸进行标识，包括图纸编号、项目名称、设计单位等信息。
3. 保存：将归档和标识完成的图纸按照一定的存放规则保存。
4. 查询：根据需求，快速查找所需图纸并提供给相关人员使用。
5. 更新：对有修改的图纸进行更新，确保图纸的及时性和准确性。
第七条归档要求归档时应注意以下要求：1. 文件整理：将图纸按照编码进行分类整理，方便后续的管理和查找。
2. 分卷归档：根据图纸的数量和种类，可以分卷进行归档，每卷包含固定数量的图纸。
3. 存档材料：对于大尺寸的图纸，应采取防潮、防油等措施，确保长期保存的可靠性。
4. 防火防盗：图纸存放的地方应具备防火、防盗等安全措施，保证图纸的安全性。
图纸编码及填写规范
图纸编码及填写规范技术部汪国平一目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
三主要内容1．软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2．图纸编号规则1）产品编号XX XX X机型号摸腔数量公司代号2）零件图编码规则产品编号：参照1；特征码（可增加）：零件图——L；装配图——Z；电路图——D；液压图——Y；气路图——Q；加工工艺图——G；润滑系统——R；装配流程图——P；工装夹具图——J；组成号（可增加）：提升机——01；理胚机——02；分胚——03；进胚——04；压胚——05；加温头——06；加温传动——07；加温自转链——08；换道机械手——09；模架——10；机架——11；外罩——12；零件号：从01-99进行编号；3）装配图编码规则产品编号：参照1；特征码：参照2；组成号：参照2；部件号：从01-99进行编号；4）电路、气路、液压图和润滑系统图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；5）工装夹具图编码规则产品编号：参照1；特征码：参照2；组成号：从01-99进行编号；部件号：零件从01-99进行编号，装配图编号为00；6）加工工艺图编码规则产品编号：参照1；特征码：参照2；特征码：参照2；零件号：从01-99进行编号；7）装配流程图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；8）标准件不进行编号，但必须写明对应国标、品名及规格等参数；9）在相应的图纸标题栏内必须填写相应的版本号；从A0、A1·····进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
图纸编号规则
图纸编号规则文件号：ZH/QE-C06-01版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
图纸怎么编号管理制度
图纸怎么编号管理制度第一章总则第一条为规范图纸编号管理工作，提高图纸管理效率，保证图纸管理工作的准确性和可靠性，根据相关法律法规，制定本制度。
第二条本制度适用于全公司所有部门的图纸编号管理工作。
第三条公司内部图纸编号管理的具体任务由设立图纸管理工作小组负责，个部门要加强与图纸管理工作小组的协作。
第二章图纸编号的原则第四条图纸编号应具有唯一性和顺序性，且易于管理和查找。
第五条图纸编号采用数字和字母的组合方式进行编制，以便于记录和查询。
第六条图纸编号的编制应符合公司内部相关规范，并由图纸管理工作小组统一制定。
第三章图纸编号的编制和管理第七条新建图纸的编号应在图纸完成前确定，并按照规定的格式进行编制和登记。
第八条图纸编号的编制原则上应遵循“大系统-子系统-分系统-图幅-版本号”的结构。
第九条图纸编号的管理应建立图纸档案，确保图纸的完整性和正确性。
第十条图纸编号一旦确定，不得擅自更改，如有特殊情况需更改，应报告图纸管理工作小组，经批准后方可更改。
第四章图纸编号的使用第十一条所有参与图纸管理的人员都应遵守图纸编号管理制度，严禁私自更改图纸编号。
第十二条在图纸变更或更新时，应及时调整图纸编号，确保图纸的连贯性和统一性。
第十三条图纸编号应在图纸上清晰可见，并在相关档案中备查。
第五章图纸编号的监督和检查第十四条每月图纸管理工作小组应对图纸编号管理情况进行检查和评估，及时发现问题并加以解决。
第十五条定期对图纸档案进行检查，确保图纸的存储和管理符合规范要求。
第十六条如发现图纸编号管理不当的情况，应及时整改，并对责任人进行追究。
第六章附则第十七条本制度自颁布之日起生效，如有进一步修改，应经公司领导同意后方可生效。
第十八条违反本制度规定的，将依据公司相关规章制度进行处理。
第十九条本制度解释权归公司图纸管理工作小组所有。
以上就是图纸编号管理制度的内容，希望公司全体员工能够认真遵守，确保图纸管理工作的顺利进行。
(完整word版)常用图纸编号规则及图纸要求
常用图纸编号规则及图纸要求一、图纸编号规则简介：——说明：1、产品类型：由产品名称的几个主要字母组成；2、产品型号：由产品的主要特征参数+产品型号区分码（A 、B 、C.......Z ）组成； 例：“20”其后面没有区分码表示基本型，“20A ”表示A 型；3、一级装配件：总机装配下的第一级子装配件，可编范围“01.....99”； 例：“CNFSQH20-010000-0000”表示总机装配下的第一个子装配件；4、二级装配件：一级装配件下的子装配件，可编范围“1.....9”； 例：“CNFSQH20-011000-0000”表示总机装配下第一个子装配件下的第一个子装配件；5、一级焊接件：总机装配或一级、二级装配件下的第一级子焊接件，可编范围“01.....99”； 例：“CNFSQH20-010010-0000”表示总机装配下第一个子装配件下的第一个子焊接件；6、二级焊接件；一级焊接件下的子焊接件，中编范围“1.....9”； 例：“CNFSQH20-010012-0000”表示总机装配下第一个子装配件下的第一个子焊接件的 第二个子焊接件；7、零部件区分代码：当该图表示的为零件时用“1”表示，当该图表示的为装配件或焊接件 时用“0”表示；8、零件代码：各装配件或焊接件下的零件，可编范围“01.....99”； 例：“CNFSQH20-010000-1010”表示总机装配下的第一个子装配件下的第一个零件；9、版本代码：产品定型后有部件或零件需要进行设计更改时，通过改变该数字进行区分, 可编范围“1.....9” 例：“CNFSQH20-010000-1011”表示总机装配下的第一个子装配件下的第一个零件的第 一次更改版本； 二、图纸要求；产品类别代码产品类别代码一级装配件代码二级装配件代码一级焊接件代码二级焊接件代码零部件区分代码零件代码版本代码1、图框要求a、标题栏b、阶加栏c、代号栏d、分区e、装订线2、标题栏要求a、企业名称：兴之源环保科技有限公司b、图号：左上角、右下角均有图号c、名称d、材料e、比例f、重量3、明细栏要求a、材料b、名称c、重量d、数量e、外购件备注栏内注明“品牌”，借用件备注栏内注明“借用”，无图件在备注栏内注明“无图”4、其他要求a、字体：GB宋体b、各线条颜色：待定c、版本：CAD 2004版。
图纸编号规则
图纸编号规则Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】图纸编号规则文件号：ZH/QE-C06-01版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸编号规范
图纸编号规范随着建筑行业的发展，图纸作为建筑项目的重要文件，扮演着至关重要的角色。
图纸编号则是图纸管理的重要环节，它为图纸的查找、归档、更新等管理工作提供了基础。
但是，在实际工作中，图纸编号往往存在着规范不统一、编号混乱等问题。
因此，制定一套图纸编号规范显得十分必要。
一、编号规范的制定为了解决现有的编号管理问题，我们需要总结以往的管理经验，借鉴国内外成功案例，编制出一套符合行业标准的编号规范。
规范应包含以下内容：1. 编码说明：详细解释编码中每个字符的含义，例如项目代号、专业代号、构件代号等。
2. 编号分类：根据建筑项目的不同阶段进行分类，如施工图阶段、设计图阶段等。
3. 编号命名方法：采用类似“项目代号——设备编号”的命名方式，其中，“项目代号”为项目的唯一标识；“设备编号”由设备的种类和地点进行组合，例如“AHU-2F-01”表示空气处理机组，位于二楼，序号为01。
4. 编号长度及编号限制：编号应设置长度限制，防止出现过长的编号。
同时，在编号中应规定不能使用一些特殊字符，如空格、符号等。
二、编号规范的实施制定完编号规范之后，还需要对其进行实施。
首先，需要对所有的图纸重新进行编号，并在编号之后标注出各个构件的位置。
其次，在制定编号时，应加强各专业之间的沟通，避免出现编号冲突的情况。
最后，需要在所有的图纸上标注编号规范，以便后续工作的管理和查阅。
三、编号规范的好处制定编号规范的好处是显而易见的。
一方面，规范的编号可以大大提高图纸管理的效率，减少图纸的丢失和遗漏。
另一方面，它可以有效地提高施工图的准确性和质量，避免出现误差和重复设计的情况。
同时，编号规范也可以使各专业之间的合作更加协调，避免出现因编号分歧而引起的沟通困难。
四、结语因此，规范的图纸编号管理不仅是建筑项目管理中的一项基础工作，而且也是提升工作效率、促进各专业协作的重要一环。
通过对编号规范制定和实施的完善，可以有效地提高施工图编制工作的效率和质量，为项目的顺利完成提供坚实的保障。
图纸编号规则
图纸编号规则文件号：ZH/QE-C06-01版本：A/0 受控：编制：日期：审核：日期：批准：日期：2015-3-26 发布 2015-3-26 实施文件修订记录一、目的为规范图纸编号及图纸标题栏的编制方法，统一编号形式和标题栏的使用，特制订本规定。
二、范围本规定适用于公司以下图纸编号的编制和标题栏的使用：1、零部件图纸2、电气图纸3、结构图纸4、安装布置图5、外来图纸6、任务单四、要求1、每种产品、部件、零件的图纸应遵循“一件一号”的原则，均应有独立的编号；2、同一产品、部件及零件的图纸用数张图纸绘出时，各张图纸号应相同。
3、通用件的编号可采用被通用件的图纸编号。
4、本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。
5、产品开发中如出现零、部件相互借用时，图纸的编号应按最先开发的产品图纸编号为准，借用关系应借用最先开发的产品，不准间接借用。
6、产品中通用性高，使用范围较广的零部件应尽快转换为通用件。
技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。
相关部门负责设计变更的申请与确认, 并依技术部发布的设计变更通知单内容配合相关工作的实施与落实。
五、图纸编号的编制规则1、电气图纸编号规则电气图纸编号按产品名称分类编号的方法进行编号，分类编号其代号的基本部分由图纸识别码、特征号（图纸分类代码）、分类号（产品分类码）、识别号（产品零部件顺序号）四部分组成。
图纸编号区位及含义图纸分类含产品合同记录编号(《技术部工作流程记录表》编号)和图纸年份。
产品类别代码见表1。
表1 产品类别代码图纸分类代码用短横线隔开，用于同一项目中相同产品的不同图纸中图号的区分，采用数字、字母或数字加字母的形式进行编号；图纸序号用短横线隔开,编号从01开始，依次顺延。
图纸的初始版本号为A,第一次改动，其版本号为B，第二次改动版本号为C，依次顺延。
