细部构造施工工艺标准
屋面细部结构施工方法
屋面细部结构施工方法(1)主要特点：通过屋面设置排气孔道，可防止由于天气过热，屋面保温层内的剩余水分难以蒸发造成的屋面防水层变形、破裂。
女儿墙处的卷材收头采用铝合金压条将卷材钉压牢固，并用密封材料封严。
屋面排气孔根部采用浇筑混凝土墩再外部镶贴瓷砖，使得墩体表面光滑、美观，排气孔根部不开裂、不存水，解决了以往防水卷材在排气孔根部处理不好，易漏水等不良现象。
屋面防水卷材施工后达到横平竖直的效果。
(2)工艺流程：屋面铺保温层→6m×6m分格支设排气道→十字交叉处装排气管→排气道回填碎石→找泛水碾压→水泥砂浆找平层→屋面铺贴卷材→女儿墙卷材收头→排气管找正→支八角模板→浇筑混凝土→养护→拆模→镶贴瓷砖→安装压口套圈→打胶封闭。
(3)施工工艺：①施工准备：作业前对屋面上进行测量，弹出排气道的分格线及中心线，排气道宽100mm，提前预制完成排气管。
制作排气孔墩八角模具。
使用的工具、机械、附属材料准备齐全。
②安装排气孔管：屋面分格面积不大于36m2,按6m×6m分格设置排气孔，排气道回填碎石后，埋设排气孔管，在排气孔管根部根据埋设深度打八个φ10的出气孔眼，每面保证2个，安装后挂线找正，根部夯实固定。
③屋面基层：基层与突出屋面结构（女儿墙等）的交接处和基层的转角处、找平层均应做成圆弧形。
找平层的施工首先应严格控制水泥砂浆的配合比，其次要随找平、随压实、随抹光，找平层未达到一定强度时，严禁上人踩踏，并且找平层上不应有杂物以保证防水层的施工质量。
④女儿墙处的防水构造：当卷材收头时应在女儿墙压顶下墙角处埋设防腐木砖，采用铝合金压条将卷材钉压牢固，并用密封胶封严。
⑤屋面排气孔墩的防水构造：配置模具：用15mm厚木板制作成八角模具，模具高20mm，直径不小于500mm，将八角模具放到排气孔管根部摆正，并应保证每次模具摆放的方位一致。
浇筑细石混凝土，混凝土内加设钢筋网片，拆模后镶贴瓷砖，排气孔墩贴砖采用平面、立面双贴，立面高度40mm，面砖从排气孔管根部至外边缘留设20mm坡度，排气孔管根部与面砖交接处加设压口套圈，将接口盖上，然后打胶封闭。
建筑工程细部节点做法施工工艺(附图丰富)
防水工程—底板及地下室外墙防水
混凝土防水
工艺说明： 适用于地下室防水等级为1-4级的整体式防水混凝土结构。水
泥强度等级不应低于32.5MPa；砂宜用中砂，不得为碱活性骨料， 含泥量不得大于3%，泥块含量不得大于1%；石子粒径宜为5-40mm， 含泥量不得大于1%，泥块含量不得大于0.5%。不得使用碱活性骨料； 防水混凝土可掺入一定数量的粉煤灰、磨细矿渣粉、硅粉等，粉煤 灰的级别不应低于Ⅱ级，掺量不宜大于20%，硅粉等其他掺和料的 掺量应经过试验确定；防水混凝土可根据工程需要掺入减水剂、膨 胀剂、密实剂、引气剂、防水剂、复合型外加剂、水泥渗透结晶型 防水材料、钢纤维或合成纤维等，其品种及掺量应根据试验确定， 技术性能应符合现行国家或行业标准一等品及以上的质量要求。
施工顺序为：钻机成孔→吊放钢筋 笼→浇筑混凝土→冠梁施工。桩位允许 偏差50mm,垂直度允许偏差不大于0.5%。 加劲箍筋与主筋采用电焊焊接，螺旋箍 筋与主筋采用绑扎连接。
土方工程—基坑支护
拉锚
土方工程—基坑支护
拉锚
工艺说明： 具体锚杆数量、直径、长度、位置等及嵌固深度根据 设计计算确定。拉锚可以与排桩结合。也可以与土钉 墙结合使用。 施工顺序为：钻机成孔→下锚索→灌浆→养护→锚具 安装→锚杆张拉。孔位允许偏差不大于100mm；偏斜 度不大于3%；锚固段强度大于15MPa并达到设计强度 75%方可张拉。锚杆锚在桩间，通过型钢腰梁将锚固 力传到桩身。
土方工程—基坑支护
灌注桩
工艺说明： 具体桩径、桩长、嵌固深度、配筋
等根据设计计算确定。悬臂式结构桩径 不宜小于600mm.排桩顶部应设钢筋混凝 土冠梁连接，冠梁宽度（水平方向）不 宜小于桩径，冠梁高度（竖直方向）不 宜小于400mm。排桩与桩顶冠梁的混凝 土强度等级宜大于C20；当冠梁作为联 系梁时可按构造配筋。
防水工程细部构造
(三) 细部构造 5、伸出屋面管道、屋面出入口节点图：
44
金属箍 附加层 卷材防水层
30 ≥250
密封材料
(三) 细部构造
6、屋面泛水（推荐）
1）、女儿墙压顶可采用混凝土或金属制品。压顶向内 排水坡度不应小于5％，压顶内侧下端应做滴水处理； 2）、女儿墙泛水处的防水层下应增设附加层，附加层 平面和立面的宽度均不小于250mm； 3）、低女儿墙泛水处的防水层可直接铺贴或涂刷至压 顶下，卷材收头应用金属压条钉压固定，并用密封材料 封严，涂膜收头应用防水涂料多遍涂刷。
④接缝口用不小于10㎜宽的密封材料封严。
(二) 卷材防水层施工 (3) 合成高分子卷材防水施工 卷材的主要品种有：三元乙丙橡胶防水卷材，氯化聚乙烯—橡 胶共混防水卷材，氯化聚乙烯防水卷材和聚氯乙烯防水卷材等。 施工方法：主要有冷粘法、自粘法和热风焊接法三种。
(二) 卷材防水层施工
１）冷粘法施工要点：搭接部位应采用与卷材配套的接缝专用 胶粘剂，在搭接缝粘合面上涂刷均匀，并控制涂刷与粘 合的间隔时间，排除空气，辊压粘结牢固。其他要求与 高聚物改性沥青防水卷材基本相同。
大家好
防水施工细部构造
2016.8.3
目录
一、与防水工程相关的规范、标准及图集 二、建筑防水分类和等级 三、屋面防水及细部构造 四、地下防水及细部构造 五、室内防水及细部构造 六、建筑外墙防水构造 七、常见的几种渗漏处理措施
第一部分 与防水工程相关的规范、标准及图集
序号
规范、标准以及图集
《地下工程防水技术规范》GB50108-2008
弧或钝角，其圆弧半径应符合要求； （6）找平层分格缝设置：为了防止温度裂缝，找平层应留分格
缝，缝宽一般为20㎜。缝应留在屋面结构刚度变化处。 （7）找平层厚度和技术要求：
屋面天沟、檐沟、檐口防水施工工艺与质量标准
屋面天沟、檐沟、檐口防水施工工艺与质量标准一、总则1 范围本标准规定了屋面天沟、檐沟、檐口防水施工的施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑屋面天沟、檐沟、檐口细部防水的施工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013 建筑工程施工质量验收统一标准GB50207－2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸及施工验收规范，掌握屋面天沟、檐沟、檐口细部防水的具体设计和技术要求，编制施工方案或技术措施。
1.2 屋面天沟、檐沟、檐口细部防水应由具有相应资质的防水队伍进行施工，主要施工人员应持有建设行政主管部门或其它指定单位颁发的上岗证书。
1.3 对施工作业人员进行质量、安全技术交底。
2 物资准备2.1 用于屋面天沟、檐沟、檐口细部防水的材料已按计划进场，并经检验、试验合格，防水材料应有产品出厂合格证书。
2.2 施工主要物资：防水卷材、防水涂料、密封材料、基层处理剂、钢压条、水泥钉等。
3 施工设施准备3.1 施工机械施工现场水平、垂直运输设备，视现场具体条件配置。
施工现场钢筋、模板、混凝土加工设备，视现场具体条件配置。
3.2 工具用具本施工工艺标准所需要的施工工具用具应包括防水卷材铺贴和防水涂料涂刷所需用的施工机具。
剪刀、刮刀、排刷、钢丝刷、腻子刀、钢丝钳、螺丝刀等。
3.3 监测装置施工主要监视测量装置：水平尺、钢卷尺、水平仪、直尺。
4 作业条件准备4.1 屋面天沟、檐沟、檐口找平层已施工完毕，并且经过验收合格。
4.2 屋面天沟、檐沟、檐口应找坡，其排水坡度应符合设计要求。
4.3 天沟、檐沟的沟外檐立面粉刷已完成，转角处抹成的圆弧平缓、光滑。
4.4 天沟、檐沟、檐口的防水基层表面应平整、牢固，不得有起砂、空鼓等缺陷。
4.5 基层表面应洁净、干燥，含水率不应大于9﹪。
建筑工程创优细部做法工艺标准
建筑工程创优细部做法工艺标准为了使项目管理者和操作人员在创优过程中少走弯路,做到创优工程细部节点做法集成化、共享化、规范化，陕西建工公司决定编制《建筑工程创优细部做法工艺标准》。
本标准主要内容包括：总则、基本规定、结构工程、屋面工程、装饰装修工程、安装工程共六章,共总结了工程中的147个细部节点。
每个细部节点按材料、工具、工序、工艺方法、控制要点、质量要求、做法详图及实例图八个部分进行描述，达到图文并茂、直观明了、便于理解，实用性和可操作性强的编制目的。
本书主要内容包括：概论、地基基础、结构工程、屋面工程、装饰装修工程、安装工程共6部分。
结构工程一、地基与基础工程1、基础筏板后浇带留置1.材料：钢板止水带、钢板网、木模板、钢筋。
2.工具：电焊机、铁皮剪子、电锯。
3.工序：焊接附加钢筋→安装止水钢板→裁剪、安装钢板网→安装、加固模板。
4.工艺方法：根据筏板厚度、止水带位置，沿止水钢板长度方向中心点焊Φ12附加钢筋，间距300~500mm。
将附加钢筋与筏板上下层钢筋连接以固定止水钢板，止水钢板槽口应朝向迎水面。
根据止水钢板位置及筏板厚度裁剪钢板网，在止水钢板的上下部位安装钢板网，钢板网位于附加钢筋内侧并与筏板钢筋绑扎。
在钢板网的外侧支设模板，模板上口根据钢筋间距锯出槽口，控制好钢筋保护层厚度及钢筋间距，支撑加固方木间距不大于500mm。
5.控制要点：止水钢板、钢板网的安装，模板支撑。
6.质量要求：后浇带宽度允许偏差±10mm。
止水钢板固定顺直。
7.做法详图：图筏板后浇带留置施工示意图8.实例图图筏板后浇带留置实例图2、地下室外墙新型止水螺杆1.材料：模板、止水螺杆、干硬性防水砂浆、膨胀剂、水泥基防水涂料。
2.工具：榔头、扳手、柱形刷、抹子、捣棍、灰板、刷子。
3.工序：安装内侧模板→安装螺杆→安装外侧模板→浇筑混凝土→拆模→清孔→干硬性防水砂浆填堵→刷防水涂料。
4.工艺方法：按照模板控制线支设好地下室外墙内侧模板。

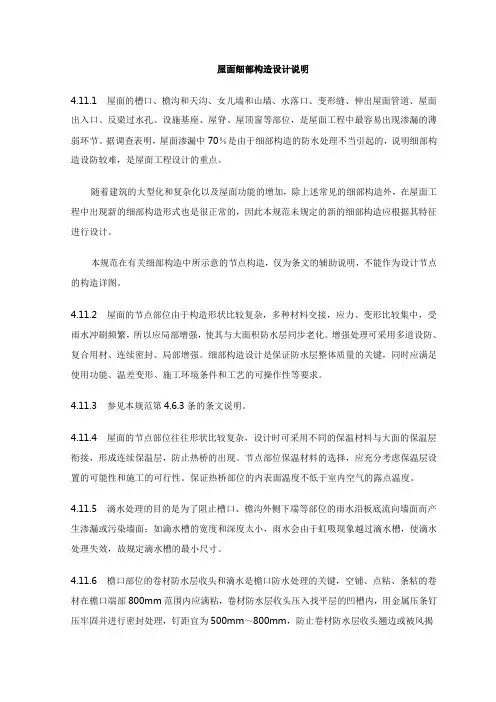

屋面细部构造设计说明

屋面细部构造设计说明4.11.1 屋面的槽口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位，是屋面工程中最容易出现渗漏的薄弱环节。
据调查表明，屋面渗漏中70％是由于细部构造的防水处理不当引起的，说明细部构造设防较难，是屋面工程设计的重点。
随着建筑的大型化和复杂化以及屋面功能的增加，除上述常见的细部构造外，在屋面工程中出现新的细部构造形式也是很正常的，因此本规范未规定的新的细部构造应根据其特征进行设计。
本规范在有关细部构造中所示意的节点构造，仅为条文的辅助说明，不能作为设计节点的构造详图。
4.11.2 屋面的节点部位由于构造形状比较复杂，多种材料交接，应力、变形比较集中，受雨水冲刷频繁，所以应局部增强，使其与大面积防水层同步老化。
增强处理可采用多道设防、复合用材、连续密封、局部增强。
细部构造设计是保证防水层整体质量的关键，同时应满足使用功能、温差变形、施工环境条件和工艺的可操作性等要求。
4.11.3 参见本规范第4.6.3条的条文说明。
4.11.4 屋面的节点部位往往形状比较复杂，设计时可采用不同的保温材料与大面的保温层衔接，形成连续保温层，防止热桥的出现。
节点部位保温材料的选择，应充分考虑保温层设置的可能性和施工的可行性。
保证热桥部位的内表面温度不低于室内空气的露点温度。
4.11.5 滴水处理的目的是为了阻止槽口、檐沟外侧下端等部位的雨水沿板底流向墙面而产生渗漏或污染墙面；如滴水槽的宽度和深度太小，雨水会由于虹吸现象越过滴水槽，使滴水处理失效，故规定滴水槽的最小尺寸。
4.11.6 檐口部位的卷材防水层收头和滴水是檐口防水处理的关键，空铺、点粘、条粘的卷材在檐口端部800mm范围内应满粘，卷材防水层收头压入找平层的凹槽内，用金属压条钉压牢固并进行密封处理，钉距宜为500mm～800mm，防止卷材防水层收头翘边或被风揭起。
从防水层收头向外的檐口上端、外檐至檐口下部，均应采用聚合物水泥砂浆铺抹，以提高檐口的防水能力。
细部构造技术交底
接受交底人
质量检查员
新疆维吾尔自治区建设厅建筑标准设计办公室图集发行站
地址：光明路26号（后门)电话：（0991)8867608 8855356(每本定价3。50元)
施工技术交底
1。1.6.2交底
工程名称
乌市妇幼保健院妇产医
院旧楼十二、十三层加层
交底日期
2008年11月6日
施工单位
兵团一建柒分公司
(3）附加层施工：待基层处理剂干燥后,先对女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，在其中心200mm范围内,均匀涂刷1mm厚的胶粘剂,干后再粘结一层聚酯纤维无纺布，在其上再涂刷1mm厚的胶粘剂,干燥后形成一层无接缝和弹塑性的整体附加层。排汽道、排汽帽必须畅通，排汽道上的附加卷材每边宽度不小于250mm，必须单面点粘。阴阳角圆弧半径R=30-50mm（阳角可为R=30mm）.铺贴在立墙上的卷材高度不小于250mm。
4、屋面施工时不得污染墙面、檐口侧面及其他已施工完的成品.
六、职业健康、环境保护
1、改性沥青防水卷材是易燃品，在运输、贮存和施工中应注意防火,施工现场必须准备可靠的灭火工具。
2、改性沥青防水卷材及胶粘剂均有毒素，操作人员必须佩带口罩、手套、工作服等劳保用品，吃饭、喝水、吸烟前必须洗手。
3、热熔法施工，气温不低于-5℃，环境温度不宜低于—10℃。如无可靠保证措施，达不到上述要求，禁止施工.
工种
细部构造
交底人名单
交底人接受ຫໍສະໝຸດ 底人质量检查员新疆维吾尔自治区建设厅建筑标准设计办公室图集发行站
地址：光明路26号（后门)电话：(0991)8867608 8855356(每本定价3.50元)
2、聚氨酯底胶涂刷均匀,不得有漏刷和麻点等缺陷。
屋面工程细部构造方案
屋面工程细部构造方案一、屋面工程的基本知识屋面工程是建筑工程中非常重要的一部分，其主要功能是保护建筑物的屋面不受大气环境的侵蚀和日晒雨淋。
目前屋面工程的材料主要有玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板、彩钢瓦、沥青瓦、透明瓦、彩钢瓦等。
屋面的构造有多种方式：1、瓦片覆盖屋面：在木工房屋中，用水泥瓦或泥蓬子瓦覆盖屋面，表面彩涂。
2、金属瓦覆盖屋面：在表面先涂防锈底漆，再将金属瓦连在一起，然后将金属瓦放在屋面上。
3、水泥基防水卷材：在搅拌好的沥青基料上，放置预制的无纺聚酯短丝毡，在沥青进入后，放置一层玻纤不织布，再撒上矿砂或者改性砂浆。
二、屋面工程细部构造方案1、屋面结构：在梁上、墙上建立轻型屋面，将薄型板材按照设计图纸进行切割，铺设在轻型屋面结构上。
2、屋面材料：玻璃钢屋面、彩钢瓦、铝膜塑料泡沫板等，根据建筑的实际情况选择合适的材料进行覆盖。
3、屋面保温：在屋面下方设置适当的保温层，以保证屋面在冬季保持室内温度。
4、屋面排水：在屋面设计中，要设置好排水系统，包括排水沟、排水管道等，以保证雨水能够迅速流走，避免积水对屋面造成损坏。
5、屋面防水：在屋面工程中，要采用专业的防水材料，进行屋面防水工程，以避免雨水渗透导致屋面漏水。
6、屋面质量控制：在屋面工程中要严格遵守质量控制标准，检测材料的质量，施工工艺的合理性，以保证屋面的使用寿命和安全性。
7、屋面设施：在屋面工程中，要根据建筑的实际需求，设置适当的设施，包括屋面通风、采光、烟囱等。
8、屋面装饰：在屋面工程中，可以根据建筑的整体风格，进行一定的装饰，如设置花园、露台等。
9、屋面安全：在屋面工程中，要加强对屋面的安全防护，设置防护栏杆、护栏等，可避免意外伤害。
以上是关于屋面工程细部构造方案的介绍，屋面工程的细节需要根据现场实际情况和设计要求进行具体规划，以保证屋面工程的质量和安全。
细部工程施工标准
细部工程施工标准1.1 立项阶段在项目立项阶段，需进行现场勘查和调查，确定施工范围和工程量，并结合设计要求，制定详细的施工方案和工程施工进度计划。
同时，根据项目需要，确定施工所需的设备、材料和人力资源，并制定预算和采购计划。
1.2 施工前准备在施工前，需按照施工方案的要求，对施工现场进行清理和整理，并确保施工区域安全。
同时，对施工所需的设备进行检查和维护，确保设备正常运转。
在施工现场设置必要的标识和警示牌，提醒工作人员注意安全。
1.3 现场施工组织在施工过程中，需根据施工进度计划，合理安排施工人员的工作任务和工作时间，确保施工进度和质量。
同时，进行安全教育和培训，提高工作人员的安全意识和技能，防止事故发生。
二、土方工程施工2.1 土方开挖在进行土方开挖前，需对开挖区域进行检查，并确定开挖深度和坡度。
根据设计要求，选择合适的开挖方法和设备，并采取相应的安全措施，防止坍塌和事故发生。
2.2 土方填方填方工程需根据设计要求和施工方案进行施工，确保填方平整、坚实。
在填方过程中，需注意排水和排气，以防止填方后出现沉陷和渗漏现象。
填方后需进行验收，确保填方工程质量符合要求。
2.3 土方工程验收土方工程施工完成后，需进行验收，包括土方开挖和填方工程的质量验收和尺寸尺检测。
验收合格后，方可进行下一步的施工工作。
三、基础工程施工3.1 承台和基础桩施工基础工程施工是整个工程的关键环节，需要确保基础质量和稳定性。
在承台和基础桩的施工中，需严格按照设计要求进行，确保尺寸和位置准确无误。
同时，对混凝土和钢筋的配比和施工工艺进行严格控制，确保基础质量符合要求。
3.2 基础施工验收基础工程施工完成后，需进行验收，包括基础的质量验收和尺寸尺检测。
验收合格后，可进行上层结构的施工工作。
四、框架结构施工4.1 混凝土结构施工框架结构施工中，混凝土结构是重中之重。
在混凝土浇筑前，需确保模板安装牢固，钢筋骨架符合设计要求，并进行前期准备工作，如浇筑凝土之前的搅拌、浇筑前的预压等工作。
屋面细部构造工程施工工艺
屋面细部构造工程施工工艺本章适用于屋面的天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造。
8.1 材料要求所用材料均应符合《屋面工程质量验收规范》(GB－50207-2002)的要求。
8.2 质量标准8.2.1天沟檐沟的排水坡度必须符合设计要求。
8.2.2天沟、檐沟、檐口、泛水、水落口、变形缝、出屋面管道等防水构造，必须符合设计要求。
8.3 构造要求8.3.1檐沟的防水构造要求：1 沟内附加层在沟与屋面交接处易空铺，空铺宽度不小于200mm。
2 卷材防水层应由沟底翻上至沟外檐顶部，卷材收头应用水泥钉固定，并用密封材料封严。
3 檐沟与细石混凝土防水层的交接处应留凹槽，并用密封材料嵌填严密。
4 涂膜防水层收头处理应用防水涂料多遍涂刷封严。
1水落口杯上口的标高应设置在沟底的最低处。
2 防水层粘入水落口杯内不应小于50mm。
3水落口周围直径500mm范围内坡度不应小于5％，并采用防水涂料或封闭材料涂封，起厚度不应小于2mm。
4 水落口杯与基层接触处应留宽20mm，深20mm凹槽，并嵌填密封材料。
1 变形缝的泛水高度不应小于250mm。
2 防水层应铺粘道变形缝两侧砌体的上部。
3变形缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖。
4 变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应嵌填密封材料。
1—密封材料；2—金属或高分子盖板；3—防水层；4—金属压条钉子应钉1/3B。
8.3.4出屋面管道的防水构造要求：1 管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。
2管道周围与找平层或细石混凝土防水层之间，应预留20×20mm的凹槽，并嵌填密封材料。
3管道根部四周，应增设防水附加层，密度和高度均不应小于300mm。
4管道上的防水层收头处应用金属箍紧固，并用密封材料封严。
8.3.5女儿墙的防水构造要求：1 铺贴泛水处的卷材应采用满粘法。
2 砖墙上的卷材收头可直接铺压在女儿墙压顶上，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm，凹槽上部的处理应做防水处理。
建筑工程细部构造设计方案
建筑工程细部构造设计方案一、前言细部构造设计是指建筑结构中各个连接部位的设计，包括柱-梁节点、梁-板连接、板-柱节点、楼梯与楼板的连接等。
细部构造设计的质量直接关系到建筑结构的安全性、稳定性和使用寿命。
因此，细部构造设计方案的制定是建筑工程中至关重要的一环。
本文将围绕细部构造设计方案展开讨论，主要包括以下内容：细部构造设计的概念和意义、细部构造设计的基本原则、细部构造设计方案的制定步骤、细部构造设计方案的内容及其要点等。
二、细部构造设计的概念和意义细部构造设计是指对建筑结构中各个连接部位的设计。
所谓“细部”，是指建筑结构中相对而言较小的部件或连接部位，比如柱-梁节点、梁-板连接、板-柱节点等。
细部构造设计的意义在于确保建筑结构在受力工作中具有良好的性能，保证建筑结构在使用过程中的安全性、稳定性和经济性。
另外，细部构造设计还应考虑到施工方便、成本控制、材料利用率等方面的因素。
因此，细部构造设计在建筑工程中占据着十分重要的地位。
三、细部构造设计的基本原则1. 安全性原则细部构造设计应以确保结构的安全性为首要原则。
这就要求设计人员在设计过程中充分考虑结构在受力工作中的各种可能性，尽力避免出现断裂、倾塌、开裂等安全隐患，保证建筑结构的使用安全。
2. 可靠性原则细部构造设计应以确保结构的可靠性为原则。
这就要求设计人员在设计过程中充分考虑结构的整体性，避免因细部构造设计不当而导致结构的不稳定或寿命缩短。
3. 经济性原则细部构造设计应以确保结构的经济性为原则。
这就要求设计人员在设计过程中充分考虑材料的利用率、施工的便利性、成本的控制等因素，力求在保证安全性和可靠性的前提下，尽量降低建筑工程的成本。
4. 工艺适应性原则细部构造设计应以确保结构的工艺适应性为原则。
这就要求设计人员在设计过程中充分考虑施工过程中的各种因素，力求设计出符合施工工艺要求的细部构造方案。
四、细部构造设计方案的制定步骤1. 搜集资料在制定细部构造设计方案之前，设计人员首先要搜集与该项目相关的资料，包括结构设计图纸、材料规格、载荷要求、环境要求等。
砌筑工程细部做法
墙体砌筑细部做法施工工艺流程：放出墙体边线、门窗洞口线，标出构造柱位置→报验→拉接筋、构造柱打孔、清孔→报验→墙拉筋及构造柱钢筋定位、植筋→报验→浇水润湿砌筑部位结构基层→用水泥标砖砌筑墙底部（厨卫间部位在模板支设完毕后，现浇墙厚×200mm高C20砼翻边）→构造柱钢筋绑扎→墙体砌筑及墙拉筋绑扎，并按要求放置墙体拉接钢筋，以及过梁钢筋设置（过程中控制混凝土带设置及圈梁设置）→构造柱、过梁模板支设→浇筑构造柱、过梁→构造柱、圈梁拆模→清理墙面及室内落地灰以及室内作业杂物→报验1、测量放线检查结果误差为0卫生间、衣帽间墙线检查在保证放线尺寸允许偏差的前提下，尽量将测量放线误差控制在最小。
测量放线精度应控制在±2mm以内。
测量放线应全数检查。
2、构造柱、过梁及墙体拉结筋植筋墙体拉结筋定位填充墙与剪力墙、构造柱的连接处应设置拉结筋2Φ6，沿墙全长贯通，竖向间距600mm。
墙体拉结筋、构造柱、过梁钻孔示意图当遇见墙筋时重新打孔检查钻孔深度使用风钻或电锤进行钻孔，直径为Φ6钢筋，孔径为10mm；直径为Φ12钢筋，孔径为16mm；根据楼板厚度，钻孔深度为15d，楼板处植筋深度为100mm。
在钻孔过程中，(1) 若遇到钻孔部位钢筋太密而无法按要求位置钻孔时，可在其附近钻一附加孔洞，植入钢筋，原钢筋仍按正确位置放置（即搁在正确钻孔部位上）。
(2) 若遇到专业线管不允许在继续钻孔，可在其附近钻一附加孔洞，植入钢筋，原钢筋仍按正确位置放置（即搁在正确钻孔部位上）构造柱植筋孔清理方法：气筒打压吹扫墙拉筋植筋孔清理方法：气筒打压吹扫、法高压水冲洗清孔：钻孔成型后应对残积于孔内的灰尘进行清理，首先使用圆形长条毛刷进行反复刷扫，扫出大部分的粉尘，余下的利用气筒打压吹扫处理完毕，对于墙体上的植筋孔墙拉筋植筋孔清理方法：气筒打压吹扫、法高压水冲洗，构造柱植筋孔清理方法：气筒打压吹扫，注意在构造柱植筋前在清理一次，清理完毕马上植筋，避免灰尘、杂物落入孔内。
建筑工程节点细部做法讲解
栏杆常见的质量问题
生锈、固定片外露
生锈、污染
栏杆技术控制措施
1、楼梯栏杆、防护栏的材质必须符合设计图集要求。 2、楼梯栏杆、防护栏采用φ16圆钢制作，焊接主柱，钢筋之间的间距不能大于11cm宽 ，度做好踏面水泥砂浆后，楼梯高度水平段不能低于1.05m，斜板段高度不能低于90cm ，防护栏1.05m。 3、楼梯上塑料防护应平、顺、直，转角自然，高度一致。 4、钢制立杆焊接牢固、可靠、打磨光滑，间距、垂直度符合施工设计规范要求。 5、栏杆、防护栏涂刷油漆前应除锈、打磨，涂刷油漆均匀颜色一致。 6、由专人制作、焊接，专人负责质量技术管理控制在施工过程中的质量。
二、屋面工程的有关细部做法
3、屋面地漏 按下图1所示，天面地漏周围直径500mm范围做斜水坡度，地漏周围留设20mm宽缝隙，用 防水油膏填嵌密实。 4、排汽道、排汽孔 为保证屋面保温层、基层干燥，防止卷材起鼓，屋面采用排汽屋面。 ⑴排汽道纵横连通，间距纵横向各6m，排汽道宽度为100mm，中间填塞粒径30-50mm的 炉渣块（筛出粉粒及小碎粒），其上覆盖一层宽300mm的普通石油沥青油毡，以防止抹基 层找平层时砂浆流入炉渣空隙中堵塞排汽道。在排汽道上部基层上留宽20mm的分格缝，缝 内嵌填沥青防水油膏。 ⑵排汽道纵横交叉处设置排汽孔，采用Φ42镀锌钢管，上口做防雨帽，下部开Φ8孔，底部 焊Φ10钢筋支腿，埋入保温层中。排汽孔外壁做增强附加防水层，防水卷材上口用金属箍卡 牢，并用硅酮密封膏密封。重要建筑物上人屋面排气管应外包混凝土四棱台，棱台采用预制 件，表面达到清水混凝土标准，棱台与排气管接口出密封膏处理。
⑵分格缝 外墙抹灰面积大，长度较长，高度较高，为使操作时不显接搓痕迹，并防止抹 灰砂浆的收缩开裂，因此一般都设计分格缝。装饰抹灰墙面的底子灰抹完后（底灰要求做到 表面平整、角线顺直），对装饰面层按设计要求进行分格，设计没有具体要求的，要结合工 程实际在施工方案中提出具体分格要求。据此，在底灰上弹出水平和垂直分格线，用水泥砂 浆固定分格条。分格条宜采用宽20mm、厚10mm的塑料分格条，以增强观感效果。
细部构造施工技术交底标准
细部构造施工技术交底标准一、施工及验收标准：施工依据：《屋面工程技术规范》GB50345-2012验收依据：《屋面工程质量验收规范》GB50207-2012二、工艺流程：施工准备→细部构造施工→检查验收三、操作要点及技术措施：（一）技术要求：1. 本标准适用于檐口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出人口、反梁过水孔、设施基座、屋脊、屋顶窗等分项工程。
2. 细部构造工程各分项工程每个检验批应全数进行检验。
3. 细部构造所使用卷材、涂料和密封材料的质量应符合设计要求，两种材料之间应具有相容性。
4. 屋面细部构造热桥部位的保温处理，应符合设计要求。
5. 檐口、檐沟外侧下端及女儿墙压顶内侧下端等部位均应作滴水处理，滴水槽宽度和深度不宜小于10mm 。
（二）操作要点及技术措施：1. 檐口：1) 卷材防水屋面檐口800mm 范围内的卷材应满粘，卷材收头应采用金属压条钉压，并应用密封材料封严。
檐口下端应做鹰嘴和滴水槽（图一）。
2) 涂膜防水屋面檐口的涂膜收头，应用防水涂料多遍涂刷。
檐口下端应做鹰嘴和滴水槽（图二）。
图一 卷材防水屋面檐口 图二 涂膜防水层屋面檐口1-密封材料；2-卷材防水层；3-鹰嘴；4-滴水槽；5-保温层；6-金属压条、7-水泥钉 1-涂料多遍涂刷；2-涂膜防水层；3-鹰嘴；4-滴水槽；5-保温层3) 烧结瓦、混凝土瓦屋面的瓦头挑出檐口的长度宜为50mm~70mm 。
（图三、图四）图三 烧结瓦、混凝土瓦屋面檐口（一） 图四 烧结瓦、混凝土瓦屋面檐口（二）4) 沥青瓦屋面的瓦头挑出檐口的长度宜为10mm~20mm ；金属滴水板应固定在基层上，伸入沥青瓦下宽度不应小于80mm ，向下延伸长度不应小于60mm 。
（图五）图五 沥青瓦屋面檐口5) 金属板屋面檐口挑出墙面的长度不应小于200mm ；屋面板与墙板交接处应设置金属封檐板和压条。
（图六）1-结构层；2-保温层；3-防水层或防水垫层；4-持钉层；5-顺水条；6-挂瓦条；7-烧结瓦或混凝土瓦 1-结构层；2-防水层或防水垫层；3-保温层；4-持钉层；5-顺水条；6-挂瓦条；7-烧结瓦或混凝土瓦；8-泄水管 1-结构层；2-保温层；3-持钉层；4-防水层或防水垫层；5-沥青瓦；6-起始层沥青瓦；7-金属滴水板图六金属板屋面檐口2.檐沟和天沟：1)卷材或涂膜防水屋面檐沟（图七）和天沟的防水构造，应符合下列规定：图七卷材、涂膜防水屋面檐沟①檐沟和天沟的防水层下应增设附加层，附加层伸入屋面的宽度不应小于250mm；②檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严，涂膜收头应用防水涂料多遍涂刷；③檐沟外侧下端应做鹰嘴或滴水槽；④檐沟外侧高于屋面结构板时，应设置溢水口。
墙面石材施工工艺及细部构造
墙面石材施工工艺及细部构造墙面石材在施工过程中，往往会由于没有全部贴合而出现石材裂开甚至掉脱的问题，这样极大增加了建筑的安全隐患。
因此，墙面石材的施工工艺显得十分重要。
一、墙面石材施工要点1、采用比色法对石材的颜色进行挑选分类，安装在同一面的石材颜色一致。
2、施工前认真按照图纸尺寸，核对结构施工的实际尺寸，以及分段分块，单线和拉线要直，吊线校正要勤快。
3、外饰面施工完成后，对于易破损部分的棱角处要钉护角保护，以免其他工种操作时碰坏石材。
二、墙面石材施工工艺要点1、灌浆法施工工艺（1）墙面石材采用湿挂灌浆工艺，采用铜丝连接。
分次灌浆，第一次不得超过石板高度的三分之一，待砂浆初凝后进行第二次灌浆，高度为石板的二分之一，第三层灌浆至低于石板上口5厘米处为止。
（2）深色石材采用32.5Mpa普通硅酸盐水泥混合中砂或粗砂，（含泥量不大于3%）1:3配比；浅色系列石材采用32.5Mpa白水泥砂浆掺白石屑1:3配比。
2、干挂法施工工艺（1）所有型钢规格符合国家标准，热镀锌处理，焊接部位作防锈处理。
不锈钢石材挂件钢号为2 02以上，或根据项目实际需要采用304钢号连接配件。
（2）石材厚度要求在20mm以上，2500mm高以内的墙体，竖向需采用5#槽钢，横向采用4 0mmx40mm型角钢，间距根据石材的横缝排版确定，2500mm高以上的墙体，竖向需采用8#槽钢，横向采50mmx50mm型角钢，间距根据石材的恒丰排版确定。
3、胶粘剂粘贴施工工艺木基层面粘贴石材工艺，适用于小面积、小块面材料施工范围（如文化石、装饰线、踢脚线），须用AB胶结合不锈钢自攻螺钉粘接固定，石材背面应挖成倒八字型孔，要做好防腐处理。
三、墙面石材细部收口要点1、石材墙面横缝，需根据人体的视线高度排布，施工时需厂家定加工，现场安装。
2、墙面石材阳角收口均需45度拼接对角处理；待墙面石材全部铺贴完成后，须调制与石材同色的云石胶作勾缝处理，勾缝必须严密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13细部构造施工工艺规范13.1 总则13.1.1适用范围及要求本章适宜于卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面、隔热屋面的天沟、檐沟、檐口、泛水、水落口、分格缝、变形缝、排汽管道、伸出屋面管道等防水构造。
防水节点应根据建筑结构特点、环境状况，考虑屋面因材料、结构、温差、干缩和振动等因素产生的变形，采用节点密封、防排结合、刚柔互补、多道设防的做法满足基层变形的需要，确保节点设防的可靠性。
13.1.2编制参考规范及规范（1）《屋面工程质量验收规范》 GB 50207—2002（2）《建筑工程施工质量验收统一规范》 GB 50300—200113.2 术语（1）满贴法：铺贴防水卷材时，卷材与基层采用全部粘结的施工方法。
（2）空铺法：铺贴防水卷材时，卷材与基层的周边一定宽度内粘结，其余部分不粘结的施工方法。
（3）点粘法：铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘结的施工方法。
13.3 基本规定（1）屋面的天沟、檐口、檐沟、泛水、水落口、变形缝、伸出屋面管道等部位均应进行防水增强处理。
（2）用于细部构造的防水材料，虽然品种多、用量少，但其作用非常大，应按照有关材料规范进行检查验收。
13.4 施工准备13.4.1技术准备做好不同细部构造施工技术措施，并进行安全技术交底。
13.4.2材料要求（1）用于细部构造处理的防水卷材、防水涂料和密封材料的质量，均应符合设计及《屋面工程质量验收规范》（GB 50207— 2002）有关规定的要求。
（2）材料进场后，应按《屋面工程质量验收规范》（GB 50207—2002）附录A、附录B 的规定抽样复验，并提出实验报告；不合格的材料，不得在屋面工程中使用。
（3）进场的防水材料必须存放在通风、干燥处，溶剂型材料存放和施工必须有防火设施。
13.5 材料和质量要点13.5.1材料的关键要求所用一切材料必须有出厂合格证、出厂材质检验报告和现场抽检复验报告，严禁使用不合格材料。
13.5.2技术关键要求不同部位的细部构造要求均应满足设计要求。
13.5.3质量关键要求严格按不同部位细部构造要求做好增强附加层，以及密封收头工序。
13.5.4职业健康安全关键要求具体内容同第1～9 章有关内容。
13.5.5环境关键要求具体内容同第1～9 章有关内容。
13.6 细部构造做法屋面防水细部构造做法应由设计单位完成，但当无设计或设计资料不全时，可按下列要求施工。
13.6.1卷材防水屋面细部构造做法（1）檐口、天沟、檐沟防水构造应符合下列规定1）天沟、檐沟应增铺附加层。
当采用沥青防水卷材时应增铺一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。
2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm，见图13.6.1-1。
图13.6.1-1 檐沟1—防水层；2—附加层；3—水泥钉；4—密封材料5—涂刷有机硅：水＝1：10 溶液两遍3）卷材防水层应由沟底翻上至沟外檐顶部，天沟、檐沟卷材收头应用水泥钉固定，并用密封材料封严（见图13.6.1-2）。
图13.6.1-2 檐沟卷材收头图13.6.1-3 高低跨变形缝1—防水层； 2—附加层； 3—水1—密封材料； 2—金属或合成高分子防水卷材盖板；泥钉； 4—密封材料； 5—钢压条3—防水层； 4—金属压条水泥钉固定； 5—水泥钉4）在天沟、檐沟与细石混凝土防水层的交接处，应留凹槽并用密封材料嵌填严密。
5）高低跨内排水天沟与立墙交接处应采取适应变形的密封处理（见图13.6.1-3）（2）檐口的防水构造做法：无组织排水檐口800mm范围内卷材应采取满粘法；卷材收头应压人凹槽并用金属压条固定，密封材料封口；涂膜收头应用防水涂料多遍涂刷或用密封材料封严；檐口下端应抹出鹰嘴或滴水槽，见图13.6.1-4。
图13.6.1-4 无组织排水檐口1—防水层；2—密封材料；3—水泥钉；4—涂刷有机硅：水＝1：10 溶液两遍（3）女儿墙泛水的防水构造做法1)铺贴泛水处的卷材应采取满粘法。
泛水收头应根据泛水高度和泛水墙体材料确定收头密封形式；砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理（图13.6.1-5）；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层最低高度不应小于250mm，凹槽上部的墙体应做防水处理（图13.6.1-6）；混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严（图13.6.1-7）。
图13.6.1-5 卷材泛水收头图13.6.1-6 砖墙卷材泛水收头1--附加层； 2--防水层； 1--密封材料； 2--附加层； 3--防水层；3--压顶； 4--防水处理 4--水泥钉； 5--防水处理2）泛水宜采取隔热防晒措施，可在泛水卷材面砌砖后抹水泥砂浆或浇细石混凝土保护；亦可采用涂刷浅色或粘贴铝箔保护层。
（4）变形缝的防水构造做法图13.6.1-7 混凝土墙卷材泛水收头1--密封材料； 2--附加层；3--防水层；4--金属、合成高分子防水卷材盖板； 5--水泥钉1）变形缝的泛水高度不应小于250mm，防水层应铺贴到变形缝两侧砌体的上部。
2）变形缝内宜填充聚苯乙烯泡沫塑料或沥青麻丝，上部填放衬垫材料，并应用卷材封盖，顶部应加扣混凝土盖板，混凝土盖板的接缝应用密封材料嵌填，见图13.6.1-8～12。
（5）水落口防水构造应符合下列规定1）水落口杯上口的标高应设置在沟底的最低处。
2）防水层伸入水落口杯内不应小于50mm。
图13.6.1-8 变形缝构造（砖墙）图13.6.1-9 变形缝构造（混凝土墙）1—衬垫材料； 2—卷材封盖； 3—防水层； 1—防水层； 2—附加防水层； 3—合成高4—附加增强层； 5—沥青麻丝；分子卷材； 4—聚乙烯泡沫棒； 5—混凝土6—水泥砂浆； 7—混凝土盖板压顶； 6—保护层；7—保温层；8—衬垫材料（聚乙烯泡沫板）图13.6.1-10 高低跨变形缝1—找平层；2—防水层；3—合成高分子卷材；4—聚乙烯泡沫棒；5—衬垫材料（聚乙烯泡沫板）；6—金属板；7—固定、密封；8—附加防水层；9—保护层；10—保温层3）水落口周围直径500mm范围内坡度不应小于5％，并采用防水涂料或密封材料涂封，其厚度不应小于2mm。
4）水落口杯与基层接触处应留宽20mm、深20mm凹槽，并嵌填密封材料，见图13.6.1-13 和图13.6.1-14。
（6）女儿墙、山墙可采用现浇混凝土或预制混凝土压顶，也可采用金属制品或合成高分子卷材封顶。
（7）反梁过水孔构造应符合下列规定1）应根据排水坡度要求留设反梁过水孔，图纸应注明孔底标高。
图13.6.1-11 变形缝（结构为预制板）图13.6.1-12 变形缝2）留置的过水孔高度不应小于150mm，宽度不应小于250mm；当采用预留管做过水孔时，管径不得小于75mm。
3）过水孔可采用防水涂料或密封材料做防水处理。
预埋管道两端周围与混凝土接触处应留凹槽，用密封材料封严。
（8）伸出屋面管道的防水构造应符合下列要求1）管道根部直径500mm范围内，找平层应抹出高度不小于30mm的圆台。
2）管道周围与找平层或细石混凝土防水层之间，应预留20mm×20mm的凹槽，并用密封材料嵌填严密。
防水层收头应用金属箍箍紧，并用密封材料封严（图13.6.1-15）。
3）管道根部四周应增设附加层，宽度和高度不应小于300mm。
图13.6.1-13 横式水落口图13.6.1-15 伸出屋面管道防水构造1—防水层；2—附加层；3—密封材料；4—水落口1—防水层；2—附加层；3—密封材料；4—金属箍图13.6.1-14 直式水落口图13.6.1-16 垂直出入口防水构造1—防水层；2—附加层；3—密封材料；1—防水层；2—附加层；3—入孔盖；4—水落口杯4—混凝土压顶圈（9）屋面垂直出入口防水层收头应压在混凝土压顶圈下（图13.6.1-16）；水平出入口防水层收头应压在混凝土踏步下，防水层的泛水应设护墙（图13.6.1-17）。
图13.6.1-17 水平出入口防水构造1—防水层；2—附加层；3—护墙；4—踏步13.6.2 涂膜防水屋面细部构造做法91）天沟、檐沟与屋面交接处的附加层宜空铺，空铺的宽度宜为200～300mm，见图13.6.2-1；屋面设有保温层时，天沟、檐沟处宜铺设保温层。
图13.6.2-1 天沟、檐沟构造1—涂膜防水层；2—找平层；3—有胎体增强材料的附加层；4—空铺附加层；5—密封材料当刚性细石混凝土防水屋面的天沟外檐板高于屋面结构时，应采取溢水措施，见图13.6.2-2 和图13.6.2-3。
（2）檐口处涂膜防水层的收头应用防水涂料多遍涂刷或用密封材料封严，见图13.6.2-4。
（3）泛水处的涂膜防水层宜直接涂刷至女儿墙的压顶下；收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理，见图13.6.2-5。
（4）变形缝内应填充泡沫塑料或沥青麻丝，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板，同图13.6.1-8～13.6.1-12。
图13.6.2-2 檐沟1—涂膜防水层；2—附加增强层；3—找平层；4—卷材防水层；5—金属压条水泥钉固定、密封；6—保护层图13.6.2-3 檐沟1—刚性防水层；2—涂膜防水层；3—溢水口；4—密封材料；5—保护层；6—找平层；7—背衬材料。
图13.6.2-4 檐口构造1—涂膜防水层；2—密封材料；3—保温层4—涂刷有机硅：水＝1：10 溶液二遍图13.6.2-5 泛水构造1—涂膜防水层；2—胎体增强材料附加层；3—找平层；4—保温层；5—密封材料；6—防水处理图13.6.2-6 直式水落口1—找平层；2—密封材料；3—涂膜增强层；4—防水层；5—直式落水口（5）水落口防水构造应符合本工艺规范13.3.1的有关规定及图13.6.2-6 的做法。
13.6.3刚性防水屋面细部构造做法（1）细石混凝土和补偿收缩混凝土防水层的分格缝宽度宜为20～40mm，分格缝中应嵌填密封材料，上部铺贴防水卷材，见图13.6.3-1。
（2）细石混凝土防水层与天沟、檐沟的交接处应留凹槽，并应用密封材料封严，见图13.6.3-2。
图13.6.3-1 分格缝构造图13.6.3-2 檐沟滴水1—刚性防水层；2—密封材料；3—背衬材料；1—刚性防水层；2—密封材料；4防—水卷材；5—隔离层；6—细石混凝土3—隔离层（3）刚性防水层与山墙、女儿墙交接处应留宽度为30mm的缝隙，并应用密封材料嵌填；泛水处应铺设卷材或涂膜附加层，见图13.6.3-3。
收头做法应符合本规范13.6.1 中（3）和13.6.2 中（3）的规定。
（4）刚性防水层与变形缝两侧墙体交接处应留宽度为30mm的缝隙，并应用密封材料嵌填；泛水处应铺设卷材或涂膜附加层；变形缝中应填充泡沫塑料或沥青麻丝，其上填放衬垫材料，并应用卷材封盖，顶部应加扣混凝土盖板或金属盖板，见图13.6.3-4。
