经典变压器习题
电机学变压器经典习题及答案
综上，变压器空载电流的大小与电源电压的大小和频率，绕组匝数，铁心尺寸及磁路的饱和程度有关。
5.变压器原、副方额定电压的含义是什么？
答：变压器一次额定电压U1N是指规定加到一次侧的电压，二次额定电压U2N是指变压器一次侧加额定电压，二次侧空载时的端电压。
6.★为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？
答：由于磁通所经路径不同，把磁通分成主磁通和漏磁通，便于分别考虑它们各自的特性，从而把非线性问题和线性问题分别予以处理
答：A
25．一台单相变压器额定电压为220/110V。Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为。
A:0.06，B：0.03，
C：0.12，D：0.24。
答：A
三、判断
1.变压器负载运行时副边电压变化率随着负载电流增加而增加。（）
答：对
2.电源电压和频率不变时，制成的变压器的主磁通基本为常数，因此负载和空载时感应电势 为常数。（）
答：错
3.变压器空载运行时，电源输入的功率只是无功功率。（）
答：错
4.★变压器频率增加，激磁电抗增加，漏电抗不变。（）
答：错
5.★变压器负载运行时，原边和副边电流标幺值相等。（）
答：错
6.★变压器空载运行时原边加额定电压，由于绕组电阻r1很小，因此电流很大。（）
2.★试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？
变压器典型练习题6(有答案)
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
变压器知识习题及答案
变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。
2、变压器油起着散热和（）的作用。
3、将连接组别为y , dl 的三相变压器改接为Y, Yno。
如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。
4、变压器空载运行时，由于（）很小，铜损近似为零。
5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。
6、变压器运行中温度最高的部位是（），温度最低的是变压器油。
7、当变压器负载系数为（）时，其效率最高。
8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。
9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。
10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。
11.变压器空载试验的目的是测量（）损耗和空载电流。
12、变压器并列运行的目的是：（）和提高供电可靠性。
13、变压器的相电压变比等于原边、副边绕组的（）之比。
14、变压器过负荷时的声音是（）。
15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。
16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。
17、测定电力变压器的变压比，一般采用的试验仪器是（）。
18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。
19、电压互感器按其工作原理可分为（）原理和电容分压原理。
20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。
二、选择题1、并列运行变压器的变压比不宜超过（）。
A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。
A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。
高中物理：变压器练习题含答案
高中物理：变压器练习题含答案一、单选题1．如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2的阻值均为2Ω，理想二极管与电阻R 1并联，在变压器原线圈输入1002sin50πt （V ）的交流电压，变压器原副线圈的匝数比为5：1，则变压器原线圈输入的功率为（ ）A ．100WB ．125WC ．150WD ．175W2．如图甲所示，理想变压器原、副线圈的匝数之比为44：9， b 是原线圈的抽头，且其恰好位于原线圈的中心，S 为单刀双掷开关，负载电阻为R ，电表均为理想电表，在原线圈c 、d 两端接入如图乙所示的正弦交流电，下列说法中正确的是（ ）A ．当S 与a 连接，2110s -=⨯t 时，电流表的示数为0B ．无论S 与a 或b 相连，1s 内电阻R 上电流方向均改变100次C ．将S 由a 拨向b 后时，电压表示数将变为原来的一半D ．将S 由a 拨向b 后时，电阻R 消耗的功率变为原来的2倍3．氮化镓手机充电器具有体积小、功率大、发热量少的特点，图甲是这种充电器的核心电路。
交流电经前端电路和氨化镓开关管后，在ab 端获得如图乙所示的高频脉冲直流电，经理想变压器降压后在cd 端给手机充电，则正常工作时，变压器cd 输出端（ ）A ．输出的电压也是直流电压B ．输出电流的频率为2TC．输出电流的有效值大于ab端输入电流的有效值D．需将输入电压转变为交流电，输出端才会有电压输出4．如图所示的电路中，M、N端接电压有效值恒定的正弦交流电源，理想变压器的原副线圈分别与定值电阻相连，电表均为理想电表，将变压器副线圈滑片缓慢向下移动，在此过程中，以下说法正确的是（）A．电流表1A示数减小B．电压表1V示数增大C．电阻1R功率减小D．正弦交流电源输出功率增大5．互感器又称仪用变压器，是电流互感器和电压互感器的统称。
它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。
如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A．a是交流电压表，b是交流电流表B．2T的原、副线圈匝数比为100:1C．高压线路输送的电流为1AD．高压线路输送的电功率为42.210kw6．如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2200WD．b能测量稳恒直流电路的电压7．如图所示，理想变压器输入电压保持不变，副线圈接有两个灯泡和一个定值电阻R，电流表、电压表均为理想电表。

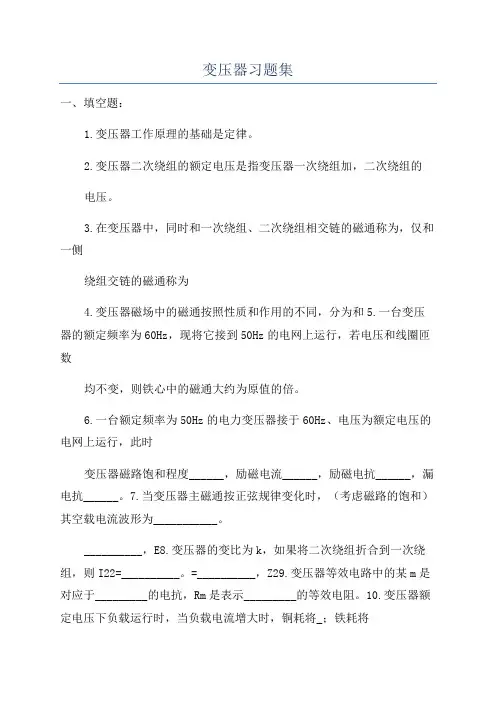

变压器习题集
变压器习题集一、填空题：1.变压器工作原理的基础是定律。
2.变压器二次绕组的额定电压是指变压器一次绕组加，二次绕组的电压。
3.在变压器中，同时和一次绕组、二次绕组相交链的磁通称为，仅和一侧绕组交链的磁通称为4.变压器磁场中的磁通按照性质和作用的不同，分为和5.一台变压器的额定频率为60Hz，现将它接到50Hz的电网上运行，若电压和线圈匝数均不变，则铁心中的磁通大约为原值的倍。
6.一台额定频率为50Hz的电力变压器接于60Hz、电压为额定电压的电网上运行，此时变压器磁路饱和程度______，励磁电流______，励磁电抗______，漏电抗______。
7.当变压器主磁通按正弦规律变化时，（考虑磁路的饱和）其空载电流波形为___________。
__________，E8.变压器的变比为k，如果将二次绕组折合到一次绕组，则I22=__________。
=__________，Z29.变压器等效电路中的某m是对应于_________的电抗，Rm是表示_________的等效电阻。
10.变压器额定电压下负载运行时，当负载电流增大时，铜耗将_；铁耗将11.三相变压器的联结组标号反映的是变压器高、低压侧对应之间的相位关系。
12.两台变压器并联运行，第一台短路电压UKI=5%UN，第二台短路电压UKII=7%UN，负载时，第___________台变压器先达到满载。
13.通过和实验可求取变压器的参数。
二、单项选择题：1.一台三相电力变压器SN=560KVA，U1N/U2N=10000/400V，Dy接法，负载时忽略励磁电流，低压侧相电流为808.3A时，则高压侧的相电流为（1）808.3A；（2）56A；（3）18.67A2.三相变压器一次侧的额定电流为（1）I1NSN3U1N；（2）I1NPN3U1N；（3）I1NSNS；（4）I1NNU1N3U1N3.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（1）空载线电压；（2）空载相电压；（3）额定负载时的线电压4.升压变压器，一次绕组的每匝电动势二次绕组的每匝电动势。

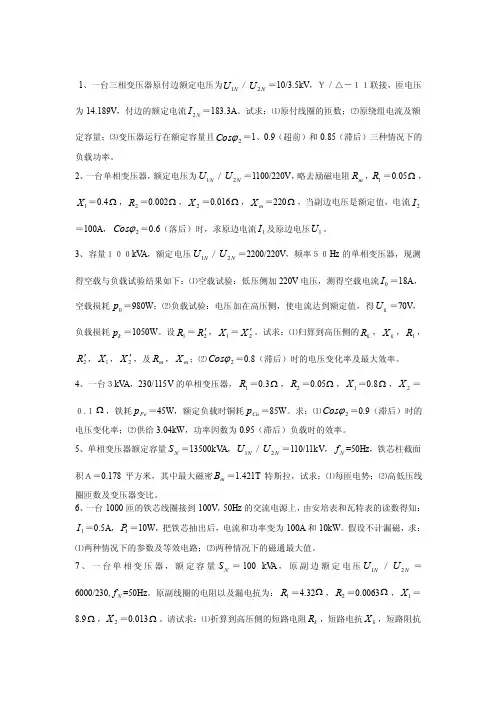

【电气与自动化】变压器习题
1、一台三相变压器原付边额定电压为N U 1／N U 2＝10/3.5kV ，Ｙ／△－１１联接，匝电压为14.189V ，付边的额定电流N I 2＝183.3A 。
试求：⑴原付线圈的匝数；⑵原绕组电流及额 定容量；⑶变压器运行在额定容量且2ϕCos ＝1、0.9（超前）和0.85（滞后）三种情况下的负载功率。
2、一台单相变压器，额定电压为N U 1／N U 2＝1100/220V ，略去励磁电阻m R ，1R ＝0.05Ω，1X ＝0.4Ω，2R ＝0.002Ω，2X ＝0.016Ω，m X ＝220Ω，当副边电压是额定值，电流2I ＝100A ，2ϕCos ＝0.6（落后）时，求原边电流1I 及原边电压1U 。
3、容量１００kV A ，额定电压N U 1／N U 2＝2200/220V ，频率５０Hz 的单相变压器，现测得空载与负载试验结果如下：⑴空载试验：低压侧加220V 电压，测得空载电流0I ＝18A ，空载损耗0p ＝980W ；⑵负载试验：电压加在高压侧，使电流达到额定值，得k U ＝70V ，负载损耗k p ＝1050W 。
设1R ＝2R '，1X ＝2X '。
试求：⑴归算到高压侧的k R ，k X ，1R ，2R '，1X ，2X '，及m R ，m X ；⑵2ϕCos ＝0.8（滞后）时的电压变化率及最大效率。
4、一台３kV A ，230/115V 的单相变压器，1R ＝0.3Ω，2R ＝0.05Ω，1X ＝0.8Ω，2X ＝０.１Ω，铁耗Fe p ＝45W ，额定负载时铜耗Cu p ＝85W 。
求：⑴2ϕCos ＝0.9（滞后）时的电压变化率；⑵供给3.04kW ，功率因数为0.95（滞后）负载时的效率。
5、单相变压器额定容量N S ＝13500kV A ，N U 1／N U 2＝110/11kV ，N f =50Hz ，铁芯柱截面积Ａ＝0.178平方米，其中最大磁密m B ＝1.421T 特斯拉，试求：⑴每匝电势；⑵高低压线圈匝数及变压器变比。
变压器练习题
变压器练习题一、填空1．变压器空载损耗（ D ） A ． 全部为铜耗B ． 全部为铁耗Ｃ．主要为铜耗 Ｄ．主要为铁耗分析：当空载时，空载电流小，这时的铜耗就小所以可近视看作铁耗2．双绕组降压变压器，一、二次侧额定值的关系是（ B ）A ．N N N N N N I I U U S S 212121,,>>= Ｂ．N N N N N N I I U U S S 212121,,<>= Ｃ．N N N N N N I I U U S S 212121,,>>> Ｄ．N N N N N N I I U U S S 212121,,<>>分析：双绕组降压变压器两端的容量是相等的可以排除C ，D 。
在双绕组降压变压器一次侧的电压是小于二次侧的，又S=UI 当U 大时要保持S 相等I 就要降低 3．变压器的空载电流的波形为（ D ）A ．正弦波 Ｂ．平顶波 Ｃ．方波 Ｄ．尖顶波分析: 当空载电流波形为正弦波时磁通为平顶波，当磁通为正弦波时电流为尖顶波。
饱和度越高，波形的畸形越厉害 4．变压器短路损耗（ C ）A ．全部为铜耗 Ｂ．全部为铁耗 Ｃ．主要为铜耗Ｄ．主要为铁耗分析：短路时电压低，磁通就变小，铁耗也就小，所以近视看做铜耗5．如果变压器的空载电流波形为正弦波，则主磁通的波形为（ D ）A ．正弦波 Ｂ．尖顶波 Ｃ．方波 Ｄ．平顶波 二、填空6．有一台单相变压器，kVA 50=N S ，V 230/10500/21=N N U U ，二次绕组的额定电流为 217.39 A 。
分析：因为是单相变压器 所以S=UI N I 2=N S N U 2/=50000/230=217.397．变压器主磁通起 能量传递 作用，漏磁通起 漏抗压降 作用。
8．变压器运行时，当 不变损耗等于可变损耗 时效率最高。
9．三相变压器Y ，y4中的组别号4表示低压侧线电压滞后高压侧对应线电压 120 度。
变压器习题1
变压器试题一.填空题1.变压器的作用是将某一级的交流____变换成另一级的交流____。
2.变压器一次电势和二次电势之比是____和____之比。
3.电力变压器中的变压器油主要起____，____和____作用。
4.电力变压器的分接开关是用来改变变压器____的装置，以便达到调节副边____的目的。
5.变压器副边的额定电压是指____________________________6.变压器空载时的消耗主要是____________________________7.为了便于试验和安全，变压器的空载试验一般都在____加压；短路试验一般在____加压。
8.变压器铁芯饱和程度越高，其励磁电抗Xm就越____（大/小）。
9.若将变压器低压侧参数折算到高压侧时，其电动势（或电压）将____，电流将____，电阻（或电抗）将____。
（增大，减少，不变）10.三相组式变压器各相磁路____，三相芯式各相磁路____。
11.三相变压器组不能采用____连接方法，而三相芯式变压器可以采用。
12.变压器并联运行的条件是____________，____________，____________。
13.当三相变压器接成星型（Y）时，其线电压与相电压的关系是________，线电流与相电流的关系是________。
14.当三相变压器接成三角形（D）时，其线电压与相电压的关系是________，线电流与相电流的关系是________。
15.变压器在运行时，当____时，效率最高。
16.有两台变压器额定电压分别为10KV/0.04KV和10.5KV/0.4KV，两台变压器的变比差值为________，若其他条件满足并联运行，根据计算结果这两台变压器____并联运行。
（能/不能）17.三绕组变压器的额定容量是指________________________18.自耦变压器与同容量的两绕组变压器比较，它的空载电流____。
变压器习题及其答案
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。
2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。
2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。
《变压器》复习试题(附含答案解析)
《变压器》复习题一、单项选择题1．变压器是一种（D）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变成同频率的另一种电压等级的交流电。
A．滚动 B．运动 C．旋转 D．静止3．电力变压器按冷却介质可分为（A）和干式两种。
A．油浸式 B．风冷式 C．自冷式 D．水冷式4．变压器的铁芯是（A）部分。
A．磁路 B．电路 C．开路 D．短路5．变压器铁芯的结构一般分为（C）和壳式两类。
A．圆式 B．角式 C．心式 D．球式6．变压器（C）铁芯的特点是铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。
A．圆式 B．壳式 C．心式 D．球式7．变压器的铁芯一般采用（C）叠制而成。
A．铜钢片 B．铁（硅）钢片 C．硅钢片 D．磁钢片9．变压器的铁芯硅钢片（A）。
A．片厚则涡流损耗大，片薄则涡流损耗小B．片厚则涡流损耗大，片薄则涡流损耗大C．片厚则涡流损耗小，片薄则涡流损耗小D．片厚则涡流损耗小，片薄则涡流损耗大10．电力变压器利用电磁感应原理将（A）。
A．一种电压等级的交流电转变为同频率的另一种电压等级的交流电B．一种电压等级的交流电转变为另一种频率的另一种电压等级的交流电C．一种电压等级的交流电转变为另一种频率的同一电压等级的交流电D．一种电压等级的交流电转变为同一种频率的同一电压等级的交流电11．关于电力变压器能否转变直流电的电压，下列说法中正确的是（B）。
A．变压器可以转变直流电的电压B．变压器不能转变直流电的电压C．变压器可以转变直流电的电压，但转变效果不如交流电好D．以上答案皆不对12．绕组是变压器的（A）部分，一般用绝缘纸包的铜线绕制而成。
A．电路 B．磁路 C．油路 D．气路13．根据高、低压绕组排列方式的不同，绕组分为（A）和交叠式两种。
A．同心式 B．混合式 C．交叉式 D．异心式14．对于（A）变压器绕组，为了便于绕组和铁芯绝缘，通常将低压绕组靠近铁芯柱。
A．同心式 B．混合式 C．交叉式 D．异心式15．对于（D）变压器绕组，为了减小绝缘距离，通常将低压绕组靠近铁轭。
变压器习题
变压器习题一、单选题1.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗2.一台单相变压器铁心在叠装时由于装配工艺不良，铁心间隙较大，空载电流将（）A.减小B.不变C.增加D.不确定3.型号为SL—800/10 ，表示为（）A.此变压器的额定容量为800VA，高压边额定电压为10KVB.此变压器的额定容量为800KVA，高压边额定电压为10VC.此变压器的额定容量为800KV A，高压边额定电压为10KVD.此变压器的额定容量为800V A，高压边额定电压为10V4.电力变压器油枕的作用是（）A.为器身散热B.防止油箱爆炸C.使油箱内部与外界空气隔绝，在温度变化时对油箱内油量起调节作用D.便于观察油箱内油量的大小5.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A.一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小6.单相变压器的主磁通的幅值（A. B.C. D.7.下面关于单相变压器空载运行的描述中, （）是错误的A.空载运行是指变压器一次侧接电源，二次侧开路的运行状态B.空载运行是指变压器一次侧接电源，二次无电流的运行状态C.空载运行是指变压器一次侧接电源，二次侧短路的运行状态D.空载运行是指变压器一次侧接电源，二次侧不接入负载的运行状态8.变压器做空载实验所测得的空载功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗D. 全部为铜损耗9．将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C交迭式绕组 D.波式绕组10.三相变压器的额定容量SN=（）A.C.11. 为了（B.D.）变压器的励磁电流,铁心回路不能有间隙A. 减小B.不改变C. 增加D.不确定12.三相变压器的额定容量SN=（）A. B.C. D.13.三相变压器的的联结组别为Y, yO表示为（）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B.此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C.此变压器的一次绕组为星型联结，二次绕组为三角型联结D.此变压器的一次绕组为三角型联结，二次绕组为星型联结14.将变压器高、低压绕组同心地套在铁心柱上叫作（）A 铁心绕组B . 同心式绕组C.交迭式绕组D. 波式绕组15. 电力变压器负载增加时，其铜耗（）A. 不变B. 增大 C . 减小 D.无法确定16.变压器一次绕组、二次绕组虽无直接的电路联接关系，但有磁路的连接，所以负载运行时，（）A. 一次绕组电流增大或减少的同时，二次绕组电流也随着减小或增大B.—次绕组电流增大或减少的同时，二次绕组电流不改变C.一次绕组电流增大或减少的同时，二次绕组电流的变化不确定D.一次绕组电流增大或减少的同时，二次绕组电流也随着增大或减小17.变压器铭牌上标出的额定容量是指变压器的额定（）A.有功功率B无功功率C.视在功率D.复功率18.在其它条件不变的情况下，变压器的空载磁通势和一次侧磁通势、二次侧磁通势间的关系是（）A. B.C. D.19.变压器的负载增加时，其铜耗（）A.增大B.不变C.减小D.无法确定20.在其它条件不变的情况下，变压器负载运行时，如果负载电流减小，则铁心中的主磁通将（）A.减弱B.不变C.增强D.无法确定21．（）说法是错误的）加电A. 变压器是一种静止的电气设备B. 变压器用来变换电压C. 变压器可以变换电流D. 变压器可以变换频率22. 三相变压器的的联结组别为 Y ，d7 表示为（ ）A. 此变压器的一次绕组为星型联结，二次绕组也为星型联结B. 此变压器的一次绕组为三角型联结，二次绕组也为三角型联结C. 此变压器的一次绕组为星型联结，二次绕组为三角型联结D. 此变压器的一次绕组为三角型联结，二次绕组为星型联结23. 一台三相变压器的联结组别 YN , d11，其中“11表示变压器的低压边（A . 线电动势相位超前高压边线电动势相位3300B . 线电动势相位滞后高压边线电动势相位3300C. 相电动势相位超前高压边线电动势相位3300D. 相电动势相位超前高压边线电动势相位330024. 变压器空载运行是指变压器低压侧的绕组（ ）A.短路B.开路或短路C.开路D.不确定 25. 为了提高测量精度和选择测量仪表时方便, 变压器的空载实验通常在 （压A. 高压边B. 高低压两边C .低压边 D.不确定26.变压器做短路实验所测得的短路功率可以认为（）A.主要为铜损耗B.主要为铁损耗C. 全部为铁损耗A. 接线图相同，相量图不同C. 接线图不同，相量图相同B. 接线图相同，相量图也相同D.接线图不同，相量图也不同4．变压器负载运行时，若负载增大，其铁损耗将5.变压器短路实验时，短路电流Ish 应___________ ，铜损耗将________________ 。
变压器精选练习题16道
1、如图 ,当滑动变阻器滑动触头 p 逐渐向上移动时 ,接在理想变压器两端的四个理想电表示数 ( )A． V1 不变、V2 不变、 A1 变大、 A2 变大B． V1 不变、V2 不变、 A1 变小、 A2 变小C． V1 变大、V2 变大、 A1 变小、 A2 变小D． V1 变小、V2 变小、 A1 变大、 A2 变大2、如图所示，理想变压器原、副线圈的匝数比为 10： 1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为，则 ( )A．电压表的示数为B．在滑动变阻器触头 P 向上移动的过程中，电流表 A2 的示数变小C．在滑动变阻器触头 P 向上移动的过程中，电流表 A1 的示数变大D．在滑动变阻器触头 P 向上移动的过程中，理想变压器的输入功率变小3、某变压器原、副线圈匝数比为55 ∶ 9，原线圈所接电源电压按图所示规律变化，副线圈接有负载。
下列判断正确的是 ( )A．输出电压的最大值为 36VB．原、副线圈中电流之比为55 ∶ 9C．变压器输入、输出功率之比为55 ∶ 9D．交流电源有效值为 220V，频率为 50Hz4、如图所示，理想变压器副线圈通过导线接两个相同的灯泡 L1 和 L2。
导线的等效电阻为 R。
现将原来断开的开关 S 闭合，若变压器原线圈两端的电压保持不变，则下列说法中正确的是 ( )A．副线圈两端的电压不变B．通过灯泡L1 的电流增大C．原线圈中的电流减小D．变压器的输入功率减小5、生活中处处用电，而我们需要的电都是通过变压器进行转换的，为了测一个已知额定电压为 100V 的灯泡的额定功率，如图，理想变压器的原、副线圈分别接有理想电流表 A 和灯泡 L，滑动变阻器的电阻值范围时 0－100 Ω不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为 2:1，交流电源的电压为 U0＝ 440V，适当调节滑动变阻器的触片位置，当灯泡在额定电压下正常工作时，测得电流表 A 的示数为 1.2A，则 ( )A.灯泡的额定功率为 40WB. 灯泡的额定电流为 2.4AC.滑动变阻器上部分接入的电阻值为50ΩD. 滑动变阻器消耗的电功率为 240W6 、如图 7，有一理想变压器，原副线圈的匝数比为 n，原线圈接正弦交流电，输出端接有一个交流电压表和一个电动机。
电力变压器习题
一、单项选择题〔每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分〕1、变压器的铭牌上标有变压器的〔〕。
A. 最小输出功率B. 效率C. 技术参数2、变压器的绕组一般用绝缘纸包的铜线或〔〕绕制而成。
A. 铝线B. 绝缘C. 硅钢片3、变压器二次绕组短路，一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为〔〕。
A. 短路损耗B. 开路损耗C. 空载损耗4、绕组Dd联接的三相变压器的二次侧的额定电压等于〔〕。
A. 变压器额定容量除以一次侧额定相电流的3倍B. 变压器额定容量除以二次侧额定电流的倍C. 变压器额定容量除以二次侧额定电流的倍5、变压器正常运行时，〔〕的温度最高。
A. 绕组B. 铁芯C. 变压器油6、变压器二次侧带负载下的调压称为〔〕。
A. 无励磁调压B. 有载调压C. 无载调压7、变压器的变比等于〔〕之比。
A. 一、二次侧感应电势有效值B. 一、二次侧感应电势最大值C. 一、二次侧感应电势瞬时值8、电压互感器工作时相当于一台〔〕的降压变压器。
A. 空载运行B. 负载运行C. 短路运行9、几万伏或几十万伏高压电能输送到负荷区后，必需颠末不同的降压变压器将高电压降低为〔〕，以满足各种负荷的需要。
A. 不同等级的频率B. 不同等级的电压C. 不同频率的电流10、如果忽略变压器一、二次绕组的〔〕和电阻时，变压器一次侧电压有效值等于一次侧感应电势有效值，二次侧电压有效值等于二次侧感应电势有效值。
A. 漏电抗B. 励磁电抗C. 励磁阻抗11、考虑线路压降，连接于线路始端的升压变压器，其二次侧额定电压要〔〕我国输变电线路的电压等级。
A. 等于B. 高于C. 低于12、变压器二次绕组〔〕，一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为短路损耗。
A. 开路B. 短路C. 接负载13、在单相变压器的两个绕组中，与电源连接的一侧叫做( )。
14、变压器的( )是指变压器所测量部位的温度与周围环境温度之差。
变压器练习题（精选）
专题四变压器一、理想变压器各物理量变化的决定因素(1)输入电压U1决定输出电压U2：这是因为输出电压U2= U1，当U1不变时，不论负载电阻R变化与否,U2不会改变。
不会改变。
(2)输出电流I2决定输入电流I1：在输入电压U1一定的情况下，输出电压U2也被完全确定。
当负载电阻R增大时，I2减小，则I1相应减小；当负载电阻R减小时，I2增大，则I1相应增大。
在使用变压器时，不能使变压器次级短路。
增大。
在使用变压器时，不能使变压器次级短路。
(3)输出功率P2决定输入功率P1:理想变压器的输入功率与输出功率相等，即P2=P1。
在输入电压U1一定的情况下，当负载电阻R增大时，I2减小，则变压器输出功率P2=I2U2减小，输入功率P1也将相应减小；当负载电阻R减小时，I2增大，变压器的输出功率P2=I2U2增大，也将增大。
则输入功率P1也将增大。
1、一理想变压器原、一理想变压器原、副线圈的匝数比为副线圈的匝数比为10:1，原线圈输入电压的变化规律如图甲所示，为滑动变阻器的触头。
下列说法正确的是（ ）副线圈所接电路如图乙所示，P为滑动变阻器的触头。
下列说法正确的是（A.副线圈输出电压的频率为50 Hz B.副线圈输出电压的有效值为31 V C.P向右移动时，原、副线圈的电流比减小向右移动时，原、副线圈的电流比减小D.P向右移动时，变压器的输出功率增加向右移动时，变压器的输出功率增加2、一理想变压器原、原线圈与正弦交变电源连接，输入电压输入电压副线圈匝数比n1:n2=11:5。
原线圈与正弦交变电源连接，一理想变压器原、副线圈匝数比u如图所示。
副线圈仅接入一个10 W的电阻。
则( ) A.流过电阻的电流是20 A B.与电阻并联的电压表的示数是100 V C.经过1分钟电阻发出的热量是6×103 J D.变压器的输入功率是1×103 W 3．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 接正弦交流电源，电压表A．下列判断中正确的是（．下列判断中正确的是（ ）A．初级线圈和次级线圈的匝数比为2∶1 B．初级线圈和次级线圈的匝数比为5∶1 C．电流表A2的示数为1.0 A D．电流表A2的示数为0.4 A 4．某理想变压器原、副线圈的匝数比为55∶9，原线圈所接电源电压按图5所示规律，则下列判断正确的是（ ）变化，副线圈接有一灯泡，此时灯泡消耗的功率为40 W，则下列判断正确的是（V A．副线圈两端输出的电压为362 2 V B．原线圈中电流表的示数约为0.18 A C．变压器的输入、输出功率之比为55∶9 D．原线圈两端电压的瞬时值表达式为u＝220sin100πt（V）5．在如图6所示的(a)(b)两电路中，当a 、b 端与e 、f 两端分别加上220 V 的交流电压时，测得c 、d 间与g 、h 间的电压均为110 V ，若分别在c 、d 和g 、h 两端加上110 V 的交流电压，则a 、b 间与e 、f 间的电压分别为（间的电压分别为（ ）A ．220 V ,220 V B ．220 V ,110 V C ．110 V ,110 V D ．220 V ,0 V 6．如图8所示，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的．是闭合的． V 1和V 2为理想电压表，读数分别为U 1和U 2； A 1、A 2和A 3为理想电流表，读数分别为I 1、I 2和I 3，现断开S ，U 1数值不变，下列推断中正确的是（的是（ ）A ．U 2变小、I 3变小变小 B ．U 2不变、I 3变大变大 C ．I 1变小、I 2变小变小D ．I 1变大、I 2变大变大7、（2007年高考山东理综⒙）年高考山东理综⒙）某变压器原、某变压器原、某变压器原、副线圈匝数比为副线圈匝数比为55︰9，原线圈所接电源电压按图示规律变化，副线圈接有负载。
变压器部分典型习题与解答
变压器部分典型习题与解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=,因此,一次绕组匝数减少,主磁通m φ将增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加，铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时，励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===, 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小。
设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理，'11(1)m m B k B k =>，'22(1)m m R k R k =>，'1313(1)N k N k =<， 于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =，因21k >，31k <，故'm m r r <，显然， 励磁电阻减小。
变压器习题
上题条件不变， 例 2：上题条件不变，试求 ：当该变压器带负载且 cos ϕ 2 = 0.8 （滞后）时的 滞后） 1 （ ）电压调整率 ∆ U ； （2 效率 η N； ） （3 最大效率ቤተ መጻሕፍቲ ባይዱη max 。 ）
解：(1)求 ∆U：
因上因已求出
*
* * R K = 0 .015 ， X K = 0 .052915
试求： 试求：
* （1 折算到一次侧的等效 电路中的 R m， X m， R * ， X m， R K， X K， ） m * * R K， X K； ' ' （2 已知 R1 = R 2， X 1σ = X 2σ，画出“ T”形等效电路，电路图 上 画出“ 形等效电路， ）
的参数用实际值表示。 的参数用实际值表示。
zm 2
U 02 115 = = = 38.33Ω I 02 3
Rm 2
p0 60 2 2 = 2 = 2 = 6.667Ω，X m 2 = z m 2 − Rm 2 = 37.75Ω I 02 3
U 1 380 = = 3.304 U 20 115
变比 变比 k =
② 折算到高压侧的励磁阻 抗 Z m
* RK =
1.5 5.2915 * = 0.015，X K = = 0.052915 100 100
(2) 画出 形电路图：因为前已求出 画出T形电路图 形电路图：
RK = 1.5Ω， X K = 5.2915Ω
又因为
' RK = R1 + R2
' X K = X1σ + X 2σ
' 所所 R1 = R2 =
(1)当变压器 A与变压器 B并联运行，输出的总负 载为8000kV • A时， 并联运行， 分别为多少？ 每台变压器应承担的容 量S A和S B 分别为多少？
