钢筋搭接区段如何确定
基础梁纵筋搭接位置

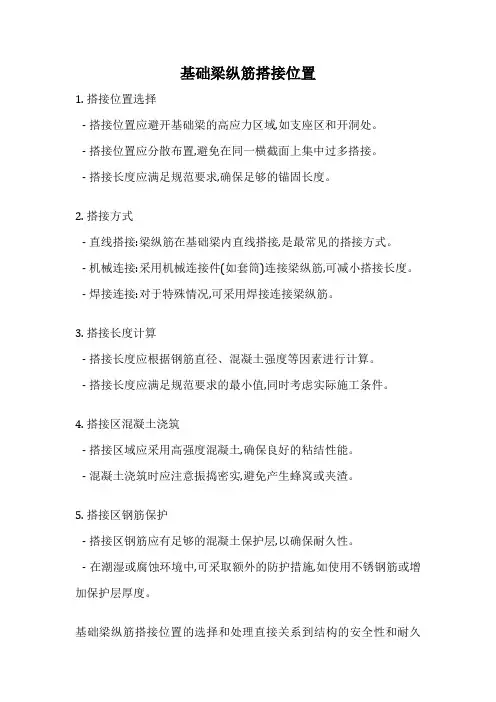

基础梁纵筋搭接位置
1. 搭接位置选择
- 搭接位置应避开基础梁的高应力区域,如支座区和开洞处。
- 搭接位置应分散布置,避免在同一横截面上集中过多搭接。
- 搭接长度应满足规范要求,确保足够的锚固长度。
2. 搭接方式
- 直线搭接:梁纵筋在基础梁内直线搭接,是最常见的搭接方式。
- 机械连接:采用机械连接件(如套筒)连接梁纵筋,可减小搭接长度。
- 焊接连接:对于特殊情况,可采用焊接连接梁纵筋。
3. 搭接长度计算
- 搭接长度应根据钢筋直径、混凝土强度等因素进行计算。
- 搭接长度应满足规范要求的最小值,同时考虑实际施工条件。
4. 搭接区混凝土浇筑
- 搭接区域应采用高强度混凝土,确保良好的粘结性能。
- 混凝土浇筑时应注意振捣密实,避免产生蜂窝或夹渣。
5. 搭接区钢筋保护
- 搭接区钢筋应有足够的混凝土保护层,以确保耐久性。
- 在潮湿或腐蚀环境中,可采取额外的防护措施,如使用不锈钢筋或增加保护层厚度。
基础梁纵筋搭接位置的选择和处理直接关系到结构的安全性和耐久
性,应根据具体情况进行合理设计和施工,确保搭接区的质量和可靠性。
钢筋搭接长度内容及工程量计算
LL 中点
中点
LL
LL 中点
搭接区段
绑扎搭接:≥1.3LL 电弧焊搭接:MAX[500,35d]
<1.3LL 同一搭接区段
LL:按相邻钢筋dmin计算 搭接区段:按相邻钢筋dmax计算
12
7、钢筋的搭接长度
7.4 钢筋的搭接构造
7.4.1 搭接区段
同一构件中,相邻纵筋搭接头之间的间距
2、LL=0的搭接
纵向受拉钢筋搭接长度修正系数ξ L 、LLE按直径较小的钢筋计算
纵向受拉钢筋搭接头 面积百分率(%)
≤25
50
2.任何情况下≥300mm 100 3.纵向受拉钢筋搭接头面积百分
ξL
1.2 1.4 1.6 率为表的中间值时,可内插
7.3 钢筋搭接长度的计算
7.3.3 钢筋搭接个数N的计算
盘园钢筋(d<12):8m
100
100
搭接区内受压钢筋d>25
粗直径受压钢筋的搭接构造 KL→上部纵筋 XL、JL→下部钢筋
21
7.4 钢筋的搭接构造
7.4.2钢筋搭接部位
4现浇板纵筋搭接
4.1 板贯通纵筋搭接
与梁纵筋搭接相似
板结构设计:按板宽1000×板厚的矩形梁进行
22
7.4 钢筋的搭接构造
7.4.2钢筋搭接部位
4现浇板纵筋搭接
4.11 钢筋工程
33
一根纵筋在一跨 内的接头数≤1个
15
1.2
7.4 钢筋的搭接构造
悬 臂 梁 纵 筋 搭 接
悬 臂 梁 纵 筋 不 得 设 置 接 头
7.4.2钢筋搭接部位
悬挑长 度L内 底|面筋 不允许 有接头
16
7.4
钢

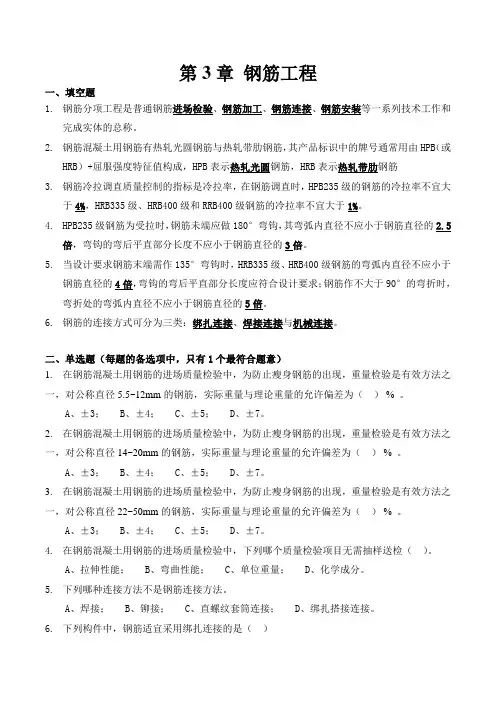

土木工程施工技术第3章:钢筋工程
第3章钢筋工程一、填空题1.钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。
2.钢筋混凝土用钢筋有热轧光圆钢筋与热轧带肋钢筋,其产品标识中的牌号通常用由HPB(或HRB)+屈服强度特征值构成,HPB表示热轧光圆钢筋,HRB表示热轧带肋钢筋3.钢筋冷拉调直质量控制的指标是冷拉率,在钢筋调直时,HPB235级的钢筋的冷拉率不宜大于4%,HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。
4.HPB235级钢筋为受拉时,钢筋未端应做180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
5.当设计要求钢筋末端需作135°弯钩时,HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;钢筋作不大于90°的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍。
6.钢筋的连接方式可分为三类:绑扎连接、焊接连接与机械连接。
二、单选题(每题的备选项中,只有1个最符合题意)1.在钢筋混凝土用钢筋的进场质量检验中,为防止瘦身钢筋的出现,重量检验是有效方法之一,对公称直径5.5~12mm的钢筋,实际重量与理论重量的允许偏差为() % 。
A、±3;B、±4;C、±5;D、±7。
2.在钢筋混凝土用钢筋的进场质量检验中,为防止瘦身钢筋的出现,重量检验是有效方法之一,对公称直径14~20mm的钢筋,实际重量与理论重量的允许偏差为() % 。
A、±3;B、±4;C、±5;D、±7。
3.在钢筋混凝土用钢筋的进场质量检验中,为防止瘦身钢筋的出现,重量检验是有效方法之一,对公称直径22~50mm的钢筋,实际重量与理论重量的允许偏差为() % 。
A、±3;B、±4;C、±5;D、±7。
如何计算钢筋的搭接长度
如何计算钢筋的搭接长度钢筋搭接长度是指在建筑结构中,由于钢筋的长度限制,需要将钢筋进行搭接连接的部分。
正确计算钢筋的搭接长度是确保建筑结构安全和耐久的重要环节。
下面将详细介绍计算钢筋搭接长度的方法。
1.确定钢筋的搭接原则在进行钢筋搭接长度计算之前,首先需要明确钢筋的搭接原则。
推荐的搭接原则通常包括以下几个方面:-足够的搭接长度:搭接长度应足够保证搭接区域的受力传递。
一般推荐搭接长度为两根钢筋的直径之和或两根钢筋的直径之和的1.3倍以上。
-相互叠置:钢筋的搭接应采用相互叠置的方式,避免平行排列和重叠排列,以保证连接的强度。
-剥离长度:搭接区域的剥离长度是指钢筋与混凝土分离的长度,一般推荐剥离长度为两根钢筋的直径之和或两根钢筋的直径之和的1.5倍以上。
2.了解搭接钢筋的直径和材质信息在计算钢筋的搭接长度之前,需要准确了解所使用的钢筋的直径和材质信息。
3.查询相关标准和规范根据当地的建筑设计规范和相关标准,查找和了解搭接长度的计算方法。
建筑结构设计规范中通常包含了钢筋搭接长度的计算公式和相关参数,以确保结构的安全和耐久性。
4.计算搭接长度使用所得到的钢筋搭接长度计算公式和参数,进行搭接长度的计算。
具体的计算公式因不同的规范和标准而异,但一般都涉及到钢筋的直径、搭接长度倍数和剥离长度的参数。
5.检查计算结果计算完成后,需要对计算结果进行仔细的检查和核对,确保计算的正确性。
如果发现计算结果超出了规范要求的范围,需要重新调整参数和计算方法。
需要注意的是,以上步骤只是一个大致的计算过程,实际计算中还需考虑具体工程的具体情况和要求。
因此,建议在进行搭接长度计算时,除了掌握基本的计算方法外,还要仔细阅读相关的规范和标准,并根据具体情况灵活运用。

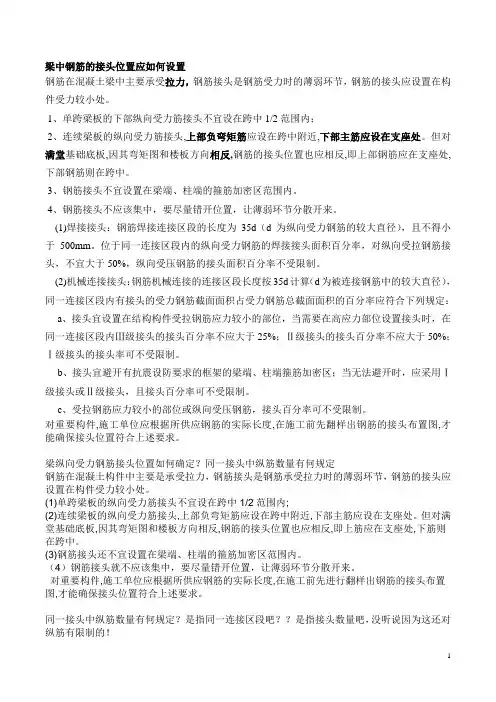

梁中钢筋的接头位置应如何设置
梁中钢筋的接头位置应如何设置钢筋在混凝土梁中主要承受拉力,钢筋接头是钢筋受力时的薄弱环节,钢筋的接头应设置在构件受力较小处。
1、单跨梁板的下部纵向受力筋接头不宜设在跨中1/2范围内;2、连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。
但对满堂基础底板,因其弯矩图和楼板方向相反,钢筋的接头位置也应相反,即上部钢筋应在支座处,下部钢筋则在跨中。
3、钢筋接头不宜设置在梁端、柱端的箍筋加密区范围内。
4、钢筋接头不应该集中,要尽量错开位置,让薄弱环节分散开来。
(1)焊接接头:钢筋焊接连接区段的长度为35d(d为纵向受力钢筋的较大直径),且不得小于500mm。
位于同一连接区段内的纵向受力钢筋的焊接接头面积百分率,对纵向受拉钢筋接头,不宜大于50%,纵向受压钢筋的接头面积百分率不受限制。
(2)机械连接接头:钢筋机械连接的连接区段长度按35d计算(d为被连接钢筋中的较大直径),同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下列规定:a、接头宜设置在结构构件受拉钢筋应力较小的部位,当需要在高应力部位设置接头时,在同一连接区段内Ⅲ级接头的接头百分率不应大于25%;Ⅱ级接头的接头百分率不应大于50%;Ⅰ级接头的接头率可不受限制。
b、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区;当无法避开时,应采用Ⅰ级接头或Ⅱ级接头,且接头百分率可不受限制。
c、受拉钢筋应力较小的部位或纵向受压钢筋,接头百分率可不受限制。
对重要构件,施工单位应根据所供应钢筋的实际长度,在施工前先翻样出钢筋的接头布置图,才能确保接头位置符合上述要求。
梁纵向受力钢筋接头位置如何确定?同一接头中纵筋数量有何规定钢筋在混凝土构件中主要是承受拉力,钢筋接头是钢筋承受拉力时的薄弱环节,钢筋的接头应设置在构件受力较小处。
(1)单跨梁板的纵向受力筋接头不宜设在跨中1/2范围内;(2)连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。
框架结构钢筋接头的连接和要求知识讲解
框架结构钢筋接头的连接和要求框架结构钢筋接头的连接和要求目前,建筑物抗震性能得到社会的普遍认识和重视,而钢筋工程的接头质量直接影响到结构构件传力及抗震性能,虽然混凝土结构工程施工质量验收规范中对钢筋接头的位置作了一些定性描述,但对于墙、梁、柱、板等具体构件中,往往由于施工方片面强调节约钢材或钢筋加工下料、安装过程中对连接部位认识不足,导致钢筋验收时对接头部位争议仍较多,现结合相关图集,进行一些简单分析,在钢筋工程制作及安装过程中应注意控制,避免造成损失。
一、钢筋接头设置的基本规定1、钢筋的接头宜设置在受力较小处。
2、同一纵向受力钢筋不宜设置两个和两个以上接头。
3、接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
4、接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区,当无法避开时,对等强度高质量机械连接接头,不应大于50%。
5、钢筋的接头宜设置在规定的连接区,非连接区不应设置接头,如果实在避不开非连接区,需要结构设计师同意并对此做出变更。
6、同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计和规范的要求。
二、主要构件钢筋接头的连接区与非连接区及设置要求(一)柱钢筋接头1、柱根部(基础顶面、嵌固面)以上和梁底面以下≥500mm 且≥H n/6(H n/3)和≥h c区域为非连接区,且属于柱端箍筋加密区,此范围内不应设置柱钢筋接头,施工中应注意避开。
2、柱纵向钢筋应贯穿中间层节点。
不应在中间各层节点内截断,接头应设在节点区以外。
(二)墙板钢筋接头1、h为楼板、暗梁或边框梁高度的较大值,剪力墙竖向钢筋应连续通过h高度范围。
2、端柱竖向钢筋连接和锚固要求与框架柱相同。
矩形截面独立墙肢,当截面高度不大于截面厚度4倍时,其竖向钢筋连接和锚固要求与框架柱相同或按设计要求设置。
(三)梁接头的设置要求1、当有抗震要求时,应采用等强度高质量的机械连接接头。
2、梁下部纵筋贯穿中间支座时,可在梁端Ln/4范围内连接,在此范围内连接钢筋面积百分率不应大于50%,相邻钢筋连接头应在支座左右错开设置。
钢筋绑扎搭接连接规范
钢筋绑扎搭接连接规范钢筋绑扎搭接连接的机理(1)搭接传力的微观机理(2)搭接钢筋的劈裂及分离趋势钢筋搭接传力的机理(1)搭接传力模型(2)搭接传力的极限状态钢筋搭接传力的机理(1)接头横向裂缝和纵向裂缝(2)搭接破坏和龟裂鼓出搭接区域的裂缝状态9.4.1钢筋的连接可分为两类:绑扎搭接;机械连接或焊接。
机械连接接头或焊接接头的类型和质量应符合国家现行有关标准的规定。
受力钢筋的接头宜设在受力较小处。
在同一根钢筋上宜少设接头。
9.4.2轴心受拉及小偏心受拉杆件(如桁架和拱的拉杆)的纵向受力钢筋不得采用绑扎搭接接头。
当受拉钢筋的直径d>28mm及受压钢筋的直径d>32mm时,不宜采用绑扎搭接接头。
9.4.3同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度,凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。
同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向钢筋截面面积与全部纵向钢筋截面面积的比值(图9.4.3)。
位于同一连接区段内的受图9.4.3 同一连接区段内的纵向受拉钢筋绑扎搭接接头注:图中所示同一连接区段内的搭接接头钢筋为2根,当4根钢筋直径相同时,钢筋搭接接头面积百分率为50%拉钢筋搭接接头面积百分率:对梁类、板类及墙类构件,不宜大于25%;对柱类构件,不宜大于50%。
当工程中确有必要增大受拉钢筋搭接接头面积百分率时,对梁类、板类及墙类构件,不宜大于50%;对柱类构件,可根据实际情况放宽。
纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算:l l=ζl a(9.4.3)式中l l——纵向受拉钢筋的搭接长度;l a——纵向受拉钢筋的锚固长度,按本规范第9.3.1条确定;ζ——纵向受拉钢筋的搭接长度修正系数,按表9.4.3取用。
表9.4.3 纵向受拉钢筋的搭接长度修正系数纵向钢筋搭接接头面积百分率(%)≤25 50 100ζ 1.2 1.4 1.6相关资讯:根据《混凝土结构设计规范》(GB50010-2002)公式(9.3.1-1)、(9.3.1-2)和(9.4.3)算得纵向的受拉钢筋最小搭接长度如表9.4.3-1表9.4.3-1 纵向受拉钢筋基本最小搭接长度(理论计算值,ζ=1.2)混 凝土强 度等 级钢筋类型C15 C20 C25 C30 C35 ≥C40光园钢筋 HPB(I)级44.3d 36.7d 31.8d 28.2d 25.7d 23.6d HRB(II)级55.4d 45.8d 40.0d 35.2d 32.1d 29.5d带肋钢筋HRB400(III)级、—55.0d 47.6d 42.3d 38.5d 35.4d RRB400(III)级《混凝土结构工程施工质量验收规范》(GB50204-2002),为了方便施工及验收,将纵向受拉钢筋最小搭接长度依据《混凝土结构设计规范》(GB50010-2002)要求进行了适度调整和归并,给出了附录B——纵向的受拉钢筋最小搭接长度。
钢筋搭接的位置要求
钢筋搭接的位置要求钢筋搭接位置有哪些要求?主要是指绑扎搭接,关于搭接位置,各种构件各有各的要求,不可一概而论。
有些重要构件,当受力纵筋直径超过规定值,16或22或25或28时,就不允许绑扎搭接而只许机械连接,甚至不允许出现连接点。
作为钢筋工,最最重要的一点,是要知晓钢筋在各构件中各部位的物理作用,钢筋在混凝土中主要起受拉作用,其次起受剪作用,受剪其实是受拉的一种变形,再次起受扭作用。
钢筋的接头,是这根钢筋的薄弱点,往害处想,便是危险点或者是事故点,所以要格外加小心,要注意,要把这个不良点放在不吃劲的地方。
钢筋的接点,一不能放在受拉最大处,二不能放在受剪处,三不能放在受扭最大处。
正弯矩梁的净跨度中段下部三分之一是受拉最大部位,越靠近跨中受拉力越大;净跨度距支座的三分之一区段内是受剪最大部位而且越靠近支座受剪力越大;净跨度下部三分之一至四分之一之间靠近支座这两小段受拉力最小受剪力也最小,所以这里被确定为连接区,跨中上部受拉力最小,也被确定为连接区。
负弯矩梁即反梁的受力道理与此相反,遇到反梁,您就倒过来思索,在脑子里过电影,便一目了然,如101-3《筏型根底》里面的根底梁则是。
在连接区,如果只有两根纵筋,我想可以把搭接头设在同一区段内,把锚固长度乘以1.6系数,即按100%接头面积百分率来取,如果超过4根筋,最好是隔一搭一或隔三搭一,搭接修正系数取1.4或1.2.至于柱子钢筋的搭接部位,首先区分是什么柱,对于框架柱,要执行101-1图集,只要是“非连接区”,便可搭接。
非连接区便是箍筋的加密区,在底层,不一定是一层有可能是地下室,柱净高度下部三分之一,在底层柱净高度上部的六分之一及以上各层柱净高度靠近上下两头的六分之一不小于500mm范围,都是箍筋加密区也是非连接区。
箍筋加密区等于非连接区是柱子偏心受拉力的集中处,钢筋连接点是薄弱处,所以这两处不可共存,文字理论之要领其实也很简单。
至于构造柱和普通柱,搭接位置就在嵌固部位之上,不适用于101图集。
钢筋搭接长度及验收规范
钢筋搭接长度及验收规范(总18页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除钢筋搭接长度规范钢筋连接有四种常用的连接方法:绑轧连接、焊接连接、冷压连接和螺旋连接。
除个别情况(如不准出现明火)应尽量采用焊接连接,以保证质量、提高连接效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊;熔焊包括电弧焊和电渣压力焊。
此外,钢筋与预埋件 T 形接头的焊接应采用埋弧压力焊等。
电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧(焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧),使焊条和电弧燃烧范围内的焊件金属熔化,熔化的金属凝固后,便形成焊缝或焊接接头。
电弧焊应用范围广,如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度,也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向的受拉钢筋最小搭接长度: C15 C20~C25 C20 C35 ≥\~C40光园钢筋 HPB (I)级 45d 35d30d 25d带肋钢筋 HRB (II)级 55d 45d35d 30dRRB400(III)级 HRB400(III)级55d 40d35d 35d注 1:本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于 25%的情况;当绑扎接头面积百分率介于 25%~50%之间时,表中数值乘以系数取用;当绑扎接头面积百分率大于 50%时,表中数值乘以系数取用;当最小搭接长度两根直径不同的钢筋搭接长度,以较细钢筋的直径计算;注 2:当带肋钢筋直径Φ>25 mm 时,其最小搭接应按相应数值乘以系数取用;对环氧树脂涂层的带肋钢筋,其最小搭接应按相应数值乘以系数取用;在混凝土凝固过程中易受扰动时(如采用滑升模板和爬升模板等方式施工),其最小搭接应按相应数值乘以系数取用;对末端采用机械锚固措施的带肋钢筋,其最小搭接可按相应数值乘以系数取用;当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时,其最小搭接可按相应数值乘以系数取用;注 3:对有抗震设防要求的结构构件,其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数取用,对三级抗震等级应按相应数值乘以系数取用,对四级抗震等级的结构构件不作调整;在任何情况下受拉钢筋的最小搭接长度不应小于 300mm。
基础梁纵筋搭接位置
基础梁纵筋搭接位置
1. 搭接位置布置
纵筋搭接位置应该均匀分布,避免在同一截面出现过多搭接。
一般来说,搭接位置可以设置在梁跨中间位置和支座区,但应避免在最大弯矩区。
2. 搭接长度
搭接长度应按照设计规范要求进行确定。
一般情况下,搭接长度应不小于梁高的20倍或纵筋直径的40倍。
对于大直径纵筋,搭接长度应适当增加。
3. 搭接方式
常见的搭接方式有直线搭接和机械搭接两种。
直线搭接是将两根纵筋端部对接,并用丝扣捆扎牢固。
机械搭接是采用专用连接件将纵筋连接。
4. 保护层厚度
在搭接区域,应确保保护层厚度满足设计要求,以保证纵筋的防腐蚀性能。
5. 混凝土浇筑
浇筑混凝土时,应特别注意搭接区域的振捣,确保混凝土密实。
同时,应避免搭接区域出现蜂窝、夹渣等缺陷。
6. 养护措施
浇筑完成后,应对搭接区域采取有效的养护措施,如覆盖湿毡布等,以保证混凝土的正常凝结养护。
基础梁纵筋搭接位置的合理布置和施工质量对整个结构的安全性能至关重要,需要严格按照规范要求和施工工艺进行操作。
钢筋搭接要求和标准
钢筋搭接要求和标准一、适用范围本标准适用于混凝土结构中钢筋搭接施工的质量要求和验收标准。
二、绑扎搭接接头连接区段1. 钢筋绑扎搭接接头连接区段的长度为 1.3倍搭接长度,其中搭接长度包括重叠部分的长度。
2. 连接区段内的钢筋接头应相互错开,同一连接区段内纵向受力钢筋的接头面积百分率不应大于50%。
3. 在连接区段内,接头钢筋相邻纵向受力钢筋的绑扎接头应相互错开,绑扎接头连接区段的长度不应在跨中1/3的范围内。
三、同一连接区段内纵向受力钢筋搭接接头面积百分率1. 同一连接区段内纵向受力钢筋的搭接接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:a) 对梁类、板类及墙类构件,不宜大于25%;b) 对柱类构件,不宜大于50%。
2. 受力钢筋的绑扎接头宜设置在构件受力较小处;在同一根钢筋上宜少设接头。
3. 承受均布荷载的构建中,如承受均布荷载的平板宜采用分离式接头。
四、纵向受拉钢筋绑扎搭接接头的搭接长度1. 根据设计强度等级的不同,混凝土结构中纵向受拉钢筋绑扎搭接接头的搭接长度应按表1-1的规定采用。
表1-1 纵向受拉钢筋绑扎搭接接头的搭接长度(按设计图纸的要求)2. 在纵向受力钢筋搭接接头长度范围内,应按设计要求配置箍筋。
当设计无具体要求时,应符合下列规定:a) 箍筋直径不应小于搭接钢筋较大直径的0.25倍;b) 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm;c) 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍,且不应大于200mm;d) 当柱中纵向受力钢筋直径大于25mm时,应在搭接接头两个端面外100mm范围内各设置两个箍筋,其间距宜为50mm。
钢筋焊接搭接间距
钢筋搭接问题的规定:施工规范和验收标准中对“同一截面”内钢筋接头率有明确的要求。
钢筋的搭接长度是规范规定的。
不同的焊接方法,其搭接长度不同。
同一截面上钢筋接头的面积也有具体的要求:钢筋接头应设置在钢筋承受应力较小处,并应分散布置。
配置在“同一截面”内的受力钢筋接头的截面面积,占受力钢筋总截面积的百分率,应符合下列规定:1、闪光对焊的接头在受弯构件的受拉区不得超过50%,在轴心受拉构件中不得超过25%,在受压区可不受限制;2、电弧焊接的接头可不受限制,但应错开;3、绑扎接头在构件的拉区不得超过25%,在受压区不得超过50%;4、钢筋接头应避开钢筋弯起处,距弯曲点不应小于10d。
同一截面:两钢筋接头在30d以内,或两焊接接头相距在50cm以内,或两绑扎接头的中距在绑扎长度以内,均视为同一截面,并不得小于50cm;同一根钢筋上应少设接头。
“同一截面”内同一根钢筋的接头不得超过一个。
一般项目5.4.3 钢筋的接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头。
接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
检查数量:全数检查。
检验方法:观察,钢尺检查。
说明:5.4.3 受力钢筋的连接接头宜设置在受力较小处,同一钢筋在同一受力区段内不宜多次连接,以保证钢筋的承载、传力性能。
本条还对接头距钢筋弯起点的距离作出了规定。
5.4.4 在施工现场,应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查,其质量应符合有关规程的规定。
检查数量:全数检查。
检验方法:观察。
说明:5.4.4 本条对施工现场的机械连接接头和焊接接头提出了外观质量要求。
对全数检查的项目,通常均采用观察检查的方法,但对观察难以判定的部位,可辅以量测检查。
5.4.5 当受力钢筋采用机械连接接头或焊接接头时,设置在同一构件内的接头宜相互错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径)且不小于500mm,凡接头中点位于该连接区段长度内的接头均属于同一连接区段。
钢筋搭接长度及验收规范
钢筋搭接长度规范钢筋连接有四种常用的连接方法:绑轧连接、焊接连接、冷压连接和螺旋连接。
除个别情况(如不准出现明火)应尽量采用焊接连接,以保证质量、提高连接效率和节约钢材。
钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊;熔焊包括电弧焊和电渣压力焊。
此外,钢筋与预埋件T 形接头的焊接应采用埋弧压力焊等。
电弧焊系利用弧焊机使焊条与焊件之间产生高温电弧(焊条与焊件间的空气介质中出现强烈持久的放电现象叫电弧),使焊条和电弧燃烧范围内的焊件金属熔化,熔化的金属凝固后,便形成焊缝或焊接接头。
电弧焊应用范围广,如钢筋的接长、钢筋骨架的焊接、钢筋与钢板的焊接、装配式结构接头的焊接及其他各种钢结构的焊接等。
钢筋的搭接长度一般是指钢筋绑扎连接的搭接长度,也有是不严格的指钢筋焊接的焊缝长度。
这里摘录一些绑扎连接的规定供你参考。
纵向的受拉钢筋最小搭接长度:C15 C20~C25 C20 C35 ≥\~C40光园钢筋HPB(I)级45d 35d 30d 25d带肋钢筋HRB(II)级55d 45d 35d 30dRRB400(III)级HRB400(III)级 55d 40d 35d 35d注1:本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况;当绑扎接头面积百分率介于25%~50%之间时,表中数值乘以系数1.2 取用;当绑扎接头面积百分率大于50%时,表中数值乘以系数1.35 取用;当最小搭接长度两根直径不同的钢筋搭接长度,以较细钢筋的直径计算;注2:当带肋钢筋直径Φ>25 mm 时,其最小搭接应按相应数值乘以系数1.1 取用;对环氧树脂涂层的带肋钢筋,其最小搭接应按相应数值乘以系数1.25 取用;在混凝土凝固过程中易受扰动时(如采用滑升模板和爬升模板等方式施工),其最小搭接应按相应数值乘以系数1.1 取用;对末端采用机械锚固措施的带肋钢筋,其最小搭接可按相应数值乘以系数0.7 取用;当带肋钢筋混凝土保护层厚度大于搭接钢筋直径的三倍且配有箍筋时,其最小搭接可按相应数值乘以系数0.8 取用;注3:对有抗震设防要求的结构构件,其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15 取用,对三级抗震等级应按相应数值乘以系数1.05 取用,对四级抗震等级的结构构件不作调整;在任何情况下受拉钢筋的最小搭接长度不应小于300mm。
施工规范中钢筋搭接长度及接头区的规定.doc
施工规范中钢筋搭接长度及接头区的规定下面是下面给大家带来施工规范中钢筋搭接长度及接头区的规定的相关内容,以供参考。
施工规范中钢筋搭接长度及接头区的规定1、受拉钢筋绑扎接头的搭接长度普通混凝土中直径大于22mm的钢筋不宜采用绑扎接头。
受拉钢筋的搭接长度要求项次/钢筋类型/混凝土强度等级C20C25≥C301Ⅰ35d30d25d2Ⅱ45d40d35d注:1、当螺纹钢筋直径d≤25mm时,其受拉钢筋的搭接长度应按表中值减少5d采用;在任何情况下,纵向受拉钢筋的搭接长度不应小于300mm;受压钢筋的搭接长度不应小于200mm;当混凝土强度等级低于C20时,对Ⅰ、Ⅱ级钢筋最小搭接长度应按表中C20的相应数值增加10d;两根直径不同的钢筋搭接长度,以细钢筋的直径为准。
2、各受力钢筋之间的绑扎接头位置应相互错开。
从任一绑扎中心至搭接长度L的1.3倍区段范围内,有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率,受拉区不得超过25%,受压区不得超过50%。
搭接接头区箍筋的间距不应大于5d,且不应大于100mm,受压区间距不应大于10d,且不应大于200mm。
3、受力钢筋采用焊接接头的位置区段的规定;当受力钢筋采用焊接接头时,接头宜设置在受力较小的部位,且在同一根钢筋全长上宜少设接头;承受均布荷载作用的屋面板、楼板、檩条等简支受弯构件,当在受拉区内配置的受力钢筋少于3根时,可在跨中两端各1/4跨度范围内设置一个焊接接头。
设置在同一构件的焊接接头应相互错开。
在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内,同一根钢筋不得有两个接头;在该区段内有接头的受力钢筋截面面积占受钢筋总截面面积的百分率,应符合下列规定:非预应力筋,受拉区不宜超过50%,受压区和装配式构件连接处不限制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢筋搭接区段如何确定
1、同一构件中相邻纵向受力钢笳的绑扎搭接接头宜相互错开。
钢筋绑扎搭接接头连接区段长度为 1.3倍搭接长度,凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。
同一连接区段内纵向钢筋搭接接头面积百分率,为该区段内有连接接头的纵向受力钢筋截面面积与全部纵向钢筋截面面积的比值。
2 、不同直径钢筋搭接时,需按较小钢筋直径计算搭接长度及接头面积百分率。
3 、同一构件纵向受力钢筋直径不同时,按较大直径计算连接区段长度。
4 、位于同一连接区段内的受拉钢筋搭接接头面积百分率不宜大于50%
5 、并筋采用绑扎搭接连接时,应按每根单筋错开搭接的方式连接。
接头百分率应桉同一连接区段内所有的单根钢筋计算。
并筋中钢筋的搭接长度应桉单筋分别计算。
