制作弹射飞机模型的利器—模夹具的研制

制作弹射飞机模型的利器—模夹具的研制

综合讨论今天制作弹射飞机模型的利器—模夹具的研制徐德生1 王 丽2(1.安徽省宣城市第六中学 安徽 宣城 242000)(2.安徽省宣城市第七小学 安徽 宣城 242000)摘要:弹射飞机模型此赛事很受中小学学生欢迎。

“工欲善其事,必先利其器”,我们研制了弹射飞机模型的利器———模夹具。

把模夹具的底盘上固定不同形状的木块,实现不同功能,精确制作飞机模型,实现了方便、省时、精准和高效完美的结合。

关键词:制作;飞机模型;利器;模夹具中图分类号:V278+1 文献标识码:B 文章编号:1002-3917(2021)06-0283-01 天翔木质模型飞机是杭州中天模型公司生产的手掷、弹射兼用的模型飞机。

主要由机翼、机身、水平尾翼、垂直尾翼、机翼加强片和配重橡皮泥组成。

它尤其适合培养中小学生的动手动脑能力和实践创新能力。

1.模型飞机的大致制作过程机翼在出厂时就进行了初步的加工。

首先确定机翼上最厚部位:(1)先利用钢锉或细木锉将应去掉的部位进行处理,形成大致的平凸机翼。

(2)用打磨器打磨,去掉机翼各部分的毛刺,并进一步加工形成比较圆滑的弧形.(3)最后用细砂纸抛光。

接下来再用专用胶水依次把机翼、水平尾翼和垂直尾翼固定在机身上。

最后用橡皮泥进行配重调节,试飞飞机模型并反复打磨至最佳状态。

2.面临问题2.1 飞机模型零部件比较多,零零散散,比赛时容易丢失小构件,给实际操作带来诸多不便。

2.2 光凭感觉,两机翼与水平方向的夹角很难做到定值,两角度大小相等也几乎做不到,如果两机翼存在不对称,必然造成飞机模型在飞行时绕机身的翻转现象。

2.3 视觉误差,再加上胶水的粘带作用,我们要使水平尾翼、垂直尾翼与机身互相垂直,且不偏不歪几乎做不到。

这也直接影响飞机模型飞行的平稳性。

3.模夹具的制作过程“工欲善其事,必先利其器”,为了解决以上问题,我们制作弹射飞机模型的利器———模夹具。

我们先找一个边长40厘米的正方形木板做模夹具的底托,这样飞机模型零部件放在托盘上,比赛时就不会因乱放而丢失。

木头制作飞机的方法

木头制作飞机的方法

木头制作飞机的方法

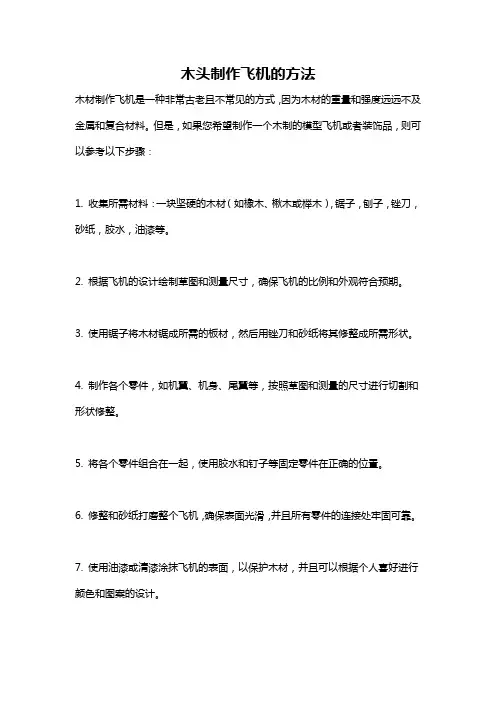

木材制作飞机是一种非常古老且不常见的方式,因为木材的重量和强度远远不及金属和复合材料。

但是,如果您希望制作一个木制的模型飞机或者装饰品,则可以参考以下步骤:
1. 收集所需材料:一块坚硬的木材(如橡木、楸木或榉木),锯子,刨子,锉刀,砂纸,胶水,油漆等。

2. 根据飞机的设计绘制草图和测量尺寸,确保飞机的比例和外观符合预期。

3. 使用锯子将木材锯成所需的板材,然后用锉刀和砂纸将其修整成所需形状。

4. 制作各个零件,如机翼、机身、尾翼等,按照草图和测量的尺寸进行切割和形状修整。

5. 将各个零件组合在一起,使用胶水和钉子等固定零件在正确的位置。

6. 修整和砂纸打磨整个飞机,确保表面光滑,并且所有零件的连接处牢固可靠。

7. 使用油漆或清漆涂抹飞机的表面,以保护木材,并且可以根据个人喜好进行颜色和图案的设计。

请注意,木材制作的飞机可能不具备真实飞行功能,更多仅仅是一种装饰性的艺术品。

如果您希望制作真正可以飞行的飞机模型,建议选择金属、塑料或复合材料等更为适合的材料。
