锂电池化成工艺流程
【干货】锂离子电池的的原理、配方和工艺流程,正极材料介绍
锂离子电池的的原理、配方和工艺流程，正极材料介绍锂离子电池的的原理、配方和工艺流程锂离子电池是一种二次电池（充电电池），它主要依靠Li+ 在两个电极之间往返嵌入和脱嵌来工作。
随着新能源汽车等下游产业不断发展，锂离子电池的生产规模正在不断扩大。
本文以钴酸锂为例，全面讲解锂离子电池的的原理、配方和工艺流程,锂电池的性能与测试、生产注意事项和设计原则。
一，锂离子电池的原理、配方和工艺流程；一、工作原理1、正极构造LiCoO2 + 导电剂 + 粘合剂 (PVDF) + 集流体（铝箔）2、负极构造石墨 + 导电剂 + 增稠剂 (CMC) + 粘结剂 (SBR) + 集流体（铜箔）3、工作原理3.1 充电过程一个电源给电池充电，此时正极上的电子e从通过外部电路跑到负极上，正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
正极上发生的反应为：负极上发生的反应为：3.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。
电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。
3.3 充放电特性电芯正极采用LiCoO2 、LiNiO2、LiMn2O2，其中LiCoO2本是一种层结构很稳定的晶型，但当从LiCoO2拿走x个Li离子后，其结构可能发生变化，但是否发生变化取决于x的大小。
通过研究发现当x >0.5时，Li1-xCoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。
所以电芯在使用过程中应通过限制充电电压来控制Li1-xCoO2中的x值，一般充电电压不大于4.2V那么x小于0.5 ，这时Li1-xCoO2的晶型仍是稳定的。
锂离子动力电池化成工艺
文件内容
一、工艺流程
二、设备参数：
三、工艺标准规范
环境标准
参数要求：
烘烤和搁置
1、烘烤：烘箱参数：温度：45±3℃，压力：常压；烘烤时间：10h。
2、搁置：温度：25±5℃；搁置时间：6h；
4、普量电压，分类处理：
1）电压≥3.80V：按正常工艺下转，
2）3.80V＞电压≥3.65V：C级品入库（容量或内阻达不到分级标准要求的按分级标准中的规定分级），
3）3.65V＞电压≥1.0V：低电压电池，处理办法见《成品电池分级工艺技术标准》；
4）电压＜1.0V：D级品入库。
5、分级、入库;：
1）标准：《成品电池分级工艺技术标准》。
处理：前3h电池翻转倒置，后3h正放搁置。
预充（化成）
1、预充（化成）制度（流程）：
恒流充电：电流130mA，时限900min，?压限4.2V，休眠30min；
2、电压检测：下柜前通过检测柜检测，异常处理：＜4.00V的重做以上充电制程；
烘烤、测电压
1、下柜后烘箱搁置，温度：45±3℃；时间：12h；
2、普测电压（使用万用表）。异常处理：电压＜3.90V的挑出单独标识单柜化成，化成后作为C级品入库；
3、所有电池上柜作第一次分容。
一次分容
一次分容制度（流程）：
恒流放电：电流260mA，时限500min，压限3.00V，休眠10min；
恒流充电：电流260mA，时限500min，压限4.20V；
恒压充电：电压4.20V，时限90min，电流130mA，休眠10min；
三元锂电池-化成-老化工艺的分析与总结
关于锂电池化成-老化工艺的分析与总结锂离子电池的生产制造，是由一个个工艺步骤严密联络起来的过程。
整体来说，锂电池的生产包括极片制造工艺、电池组装工艺以及最后的注液、封口、化成、老化工艺。
在这三个阶段的工艺中，每道工序又可分为数道关键工艺，每一步都会对电池最后的性能形成很大的影响。
在极片制造工艺阶段，可细分为浆料制备、浆料涂覆、极片辊压、极片分切、极片干燥五道工艺。
在电池组装工艺，又根据电池规格型号的不同，大致分为卷绕、入壳、焊接等工艺。
组装完成后的注液工艺又包括注液、封口。
最后是电池的化成、老化、分容三步工艺。
在电池制作完成后，需要对电池进行初次预激活和稳定化，也就是最后的化成-老化-分容工序。
一、化成关于化成（Pre-formation）的概念，就是对制造出来的锂离子电池进行一次小电流的充放电。
在锂电池制作完成后，需要对电池进行小电流的充放电。
关于预充电的目的，主要是两个：1、电池制作完成后，电极材料并不是处在最佳适用状态，或者物理性质不合适（例如颗粒太大，接触不紧密等），或者物相本身不对（例如一些合金机理的金属氧化物负极），需要进行首次充放电对其激活。
2、在锂电池进行第一次充电过程中，Li+从正极活物质中脱出，经过电解液-隔膜-电解液后，嵌入负极石墨材料层间。
在此过程中，电子沿着外围电路从正极迁移到负极。
此时，由于锂离子嵌入石墨负极电位较低电子会先与电解液反应生成SEI膜和部分气体。
在此过程中会产生部分气体产生同时伴随少量电解液的消耗，有些电池厂家会在此过程后进行电池排气和补液的操作，尤其是对于 LTO电池来说，会产生大量的气体造成电池鼓包厚度超过10%。
对于石墨负极来说，产气量较少，不必要进行排气的操作，这是因为在第一次充电过程中产生的SEI 膜阻碍了电子与电解液的进一步反应，不再产生气体。
这也就是石墨体系电池不可逆容量的来源，虽然造成了不可逆容量损失，但是也成就了电池的稳定。
二、老化老化一般就是指电池装配注液完成后第一次充电化成后的放置，可以有常温老化也可有高温老化，两者作用都是使初次充电化成后形成的SEI 膜性质和组成更加稳定，保证电池电化学性能的稳定性。
锂电池制造的13大流程及关键参数
随着技术不断发展，电池的各种全新制造工艺和技术层出不穷，今天我们就来看一看，锂电池的详细制作工艺。
首先，锂电池制作可分为正极配料、负极配料、涂布、正极制片、负极制片、正极片制备、负极片制备、卷绕、入壳、滚槽、电芯烘烤、注液、超焊盖帽共13大步骤。
1正极配料锂电池的正极材料由活性物、导电剂、粘结剂组成，其具体制作流程如下：来料确认&烘烤一般导电剂需大约120℃烘烤8小时，粘结剂PVDF则需约80℃烘烤8小时，活性物（LFP、NCM等），视来料状态和工艺而定是否需要烘烤干燥。
当前车间要求温度≤40℃、湿度≤25%RH。
配置PVDF胶液如果采用湿法工艺，则需要提前配好PVDF胶液（溶质PVDF，溶液NMP）。
PVDF胶液好坏对电池的内阻、电性能影响至关重要。
影响打胶的因素有温度、搅拌速度。
温度越高，胶液配出容易泛黄，影响粘结性；搅拌的速度太高，容易将胶液打坏，具体的转速需要看分散盘的大小而定，一般情况下分散盘线速度在10-15m/s（对设备依赖性较高）。
此时要求搅拌罐需要开启循环水，温度≤30℃。
正极浆料此时需要注意加料的顺序（先加活性物和导电剂慢搅混合、再加入胶液）、加料时间、加料比例，要严格按工艺执行。
其次需要严格控制设备公转和自转速度（一般分散线速度要在17m/s以上具体要看设备性能，不同厂家差别很大）、搅拌的真空度、温度。
在此阶段需要定期检测浆料的粒度和粘度，而粒度和粘度跟固含量、材料性能、加料顺序和制程工艺关系紧密。
此时常规工艺要求温度≤30℃、湿度≤25%RH、真空度≤-0.085MPa。
浆料配完后就要将浆料转出至中转罐或涂布车间，浆料转出时需要对其过筛，目的就是过滤大颗粒物、沉淀和去除铁磁性等物质。
大颗粒影响涂布到最后可能导致电池自放过大或短路的风险；浆料铁磁性物质过高会导致电池自放电过大等不良。
此时的工艺要求是温度≤40℃，湿度≤25%RH，筛网≤100目，粒度≤15um（参数仅供参考）。
锂电化成工艺

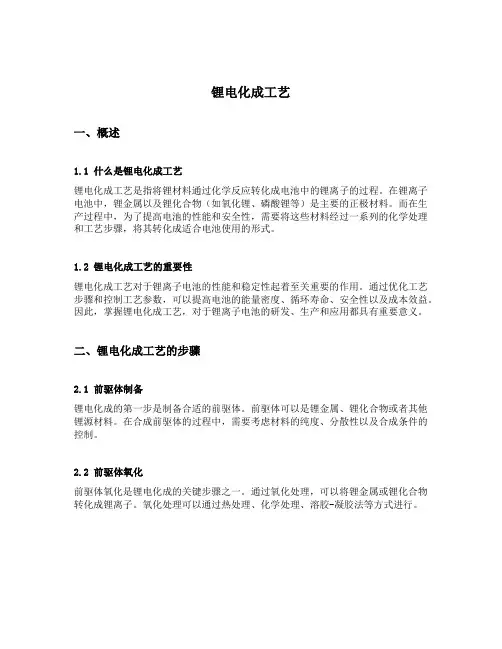

锂电化成工艺一、概述1.1 什么是锂电化成工艺锂电化成工艺是指将锂材料通过化学反应转化成电池中的锂离子的过程。
在锂离子电池中，锂金属以及锂化合物（如氧化锂、磷酸锂等）是主要的正极材料。
而在生产过程中，为了提高电池的性能和安全性，需要将这些材料经过一系列的化学处理和工艺步骤，将其转化成适合电池使用的形式。
1.2 锂电化成工艺的重要性锂电化成工艺对于锂离子电池的性能和稳定性起着至关重要的作用。
通过优化工艺步骤和控制工艺参数，可以提高电池的能量密度、循环寿命、安全性以及成本效益。
因此，掌握锂电化成工艺，对于锂离子电池的研发、生产和应用都具有重要意义。
二、锂电化成工艺的步骤2.1 前驱体制备锂电化成的第一步是制备合适的前驱体。
前驱体可以是锂金属、锂化合物或者其他锂源材料。
在合成前驱体的过程中，需要考虑材料的纯度、分散性以及合成条件的控制。
2.2 前驱体氧化前驱体氧化是锂电化成的关键步骤之一。
通过氧化处理，可以将锂金属或锂化合物转化成锂离子。
氧化处理可以通过热处理、化学处理、溶胶-凝胶法等方式进行。
2.3 锂离子的输运锂离子的输运是锂电化成过程中的重要环节。
在电池中，锂离子需要在电极材料之间进行迁移，才能实现电池的充放电过程。
因此，设计合适的材料结构，提高锂离子的迁移速率，是锂电池研究的重要方向之一。
2.4 锂离子的嵌入锂离子的嵌入是锂电化成过程的最终步骤。
在电池的正极和负极材料中，锂离子需要嵌入到相应的晶格中，形成锂化合物。
这个过程也是电池的充放电过程。
三、锂电化成工艺的优化3.1 优化前驱体制备为了得到高品质的锂电化成产物，优化前驱体制备过程显得至关重要。
可以通过改变材料的配比、反应条件以及合成方法，来控制前驱体的纯度、分散性以及形态。
3.2 优化氧化处理氧化处理对于锂电化成工艺的影响非常大。
通过优化氧化处理的温度、时间、气氛和氧化剂的选择等参数，可以提高产物的晶体结构、纯度以及锂离子的释放速率。
3.3 优化锂离子输运锂离子的输运对电池的性能有很大影响。
锂电池工艺流程及具体操作原理
锂电池工艺流程及具体操作原理
锂电池是一种比能量高、无污染、自放电率低的新型电源。
与传统的镍镉、镍氢电池相比，锂电池具有体积小、重量轻、寿命长、自放电率低和安全性好等优点。
其能量密度可达
100wh/kg，是镍镉电池的2倍，是铅酸电池的6倍。
锂离子电池具有高能量密度、高安全性、高比能量和循环寿命长等优点，其最大特点是自放电率低。
锂离子电池的生产工艺流程如下：
1.铜箔的制备：将铜箔浸在电解液中，使其成为锂离子电池的正负极材料。
2.极片制作：将铜箔粘合成一大张铝箔。
然后再将铝箔上卷制成圆筒形，再用胶带将圆筒固定在金属架上。
3.极片烘干：将铜箔与电解液粘接剂一同放入烘箱内，使其升温到一定温度后，再加入锂离子电池正极活性材料中，然后关闭烘箱的门，使其自然冷却。
4.化成：将极片放入化成炉中，使其温度达到200℃左右，开始化成。
化成时先要预热到250℃，然后再进入化成炉中进行充电。
—— 1 —1 —。
锂电池原理及工艺流程
本文由ｈｙｃ１２１２１２贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
１ 锂离子电池原理及工艺流程 一、 原理 １．０ 正极构造 ＬｉＣｏＯ２（钴酸锂）＋导电剂（乙炔黑）＋粘合剂（ＰＶＤＦ）＋集流体（铝箔） 正极 ２．０ 负极构造 石墨＋导电剂（乙炔黑）＋增稠剂（ＣＭＣ）＋粘结剂（ＳＢＲ）＋ 集流体（铜箔） 负极 ３．０ 工作原理 ３．１ 充电过程 如上图一个电源给电池充电，此时正极上的电子 ｅ 从通过外部电路跑到负极上，正锂离子 Ｌｉ＋ 从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的 电子结合在一起。
正极上发生的反应为 ＬｉＣｏＯ２＝充电＝Ｌｉ１－ｘＣｏＯ２＋Ｘｌｉ＋＋Ｘｅ（电子） 负极上发生的反应为 ６Ｃ＋ＸＬｉ＋＋Ｘｅ＝＝＝＝＝ＬｉｘＣ６ ３．２ 电池放电过程 放电有恒流放电和恒阻放电， 恒流放电其实是在外电路加一个可以随电压变化而变化的可变 电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知，只要负极上的 电子不能从负极跑到正极，电池就不会放电。
电子和 Ｌｉ＋都是同时行动的，方向相同但路不 同， 放电时， 电子从负极经过电子导体跑到正极， 锂离子 Ｌｉ＋从负极“跳进”电解液里， “爬过” 隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。
二、 工艺流程 １、 基本工作原理 １） 、正极反应： ＬｉＣｏＯ２ ＝＝＝＝＝ Ｌｉ１－ｘＣｏＯ２ ＋ ｘ Ｌｉ＋ ＋ ｘｅ２） 、负极反应： ６Ｃ ＋ ｘ Ｌｉ＋ ＋ ｘｅ－ ＝＝＝＝＝ ＬｉｘＣ６ ３） 、电池反应：ＬｉＣｏＯ２ ＋ ６Ｃ ＝＝＝＝＝＝ Ｌｉ１－ｘＣｏＯ２ ＋ ＬｉｘＣ６ ４） 、电池的电动势： （１） 、定义：在没有电流的情况下，电池正、负极两端的电位差。
（２） 、影响因素：由电极材料决定，不受其它任何辅助材料影响。
锂离子电池化成工艺技术详解-精
化
工步名 时间 电流 截止电压 截止电流
成
称
/min /mA
/V
/mA
工 1 恒流充 10
10
3.00
步
电
• 前两2步用恒较流小充电流来2充5 可使形0.成05的C SEI膜3较.0好0 ，第三步使 用较大电流电可以节省时间，更快充到我们要求的电压
3以而.7如且V3果电。不池有恒考在资流电虑充料充其电显他过示方程，2面中S1E0，负I膜电极在池容30.化纳.51VC成L左i+没会右有发已必3生经.7要0膨形充胀成电，完太另毕高外，，电所
CH4,C2H6等烷烃，在此电压区间电池的产气量时最大的， 3.5V以后由于SEI膜已经基本形成得较为质密，所以电解 液不会再分解产生气体
1.充不进电
没夹好 柜点坏 隔膜打皱 隔膜破 反充 没注液
夹好重新上柜 换柜点重新上
报废 报废 报废 安排剪口重新注液
2.下柜电压偏低
设置错误 电解液过少 极耳虚焊 极耳氧化
锂离子电池化成工艺简介
化成的作用与目的 工艺参数 化成的原理 化成产气与电压的关系 常见异常分析
激活电池：对电芯进行小电流充电，将其内部正负极 物质激活，在负极表面形成SEI膜（ solid electrolyte interface ），使电池性能更加稳定， 电池只有经过化成后才能体现真实性能。如果电芯不 经过化成就不能进行正常的充放电。
SEI膜的结构：厚度大约100~120nm， 无机成分有如Li2CO3 、LiF、Li2O、 LiOH，有机成分有ROCO2Li 、 ROLi 、(ROCO2Li) 2
由于电池在充电过程中发生电化学反应，反应过程中会 产生多种气体：
在2.5V以下产生的气体主要是H2和CO2和HF 2.5V到3.0V，由于EC还原分解，主要产生C2H4 在3.0V到3.5V，由于DMC和EMC的分解，主要产生
锂电池生产工艺(聚合物锂电制造流程)PPT课件
27.09.2020
*
14
极片收卷轴(作用:收单双面极片)
27.09.2020
*
15
纠偏器
作用:控制收 卷整齐度
27.09.2020
*
16
自动上料缸
作用:①保持液面高度稳定; ②浆料保持搅拌状态;
27.09.2020
*
17
⑶极片段切
段切机
分切机
段切机
27.09.2020
*
18
脚踏剪扳机
27.09.2020
*
35
正极超声波金属焊接机
27.09.2020
*
36
极耳修剪
27.09.2020
*
37贴胶板Fra bibliotek27.09.2020
*
38
预封
27.09.2020
*
39
包装
27.09.2020
包装机
*
40
热封模具
27.09.2020
*
41
自动胶纸切割机
27.09.2020
*
42
检测内阻
27.09.2020
*
19
⑷极片烘烤
烤箱
27.09.2020
*
20
⑸辊压
辊压机
27.09.2020
*
21
⑹冲切
27.09.2020
*
22
刀模
27.09.2020
*
23
⑺极片分档
27.09.2020
*
24
电子称
档次栏
27.09.2020
*
25
极耳断切机
27.09.2020
锂电化成工艺
锂电化成工艺
一、前期准备工作
1. 原材料准备：锂电池正负极材料、电解液、隔膜等。
2. 设备准备：混料机、压片机、真空炉、涂布机等。
3. 环境准备：洁净室或无尘车间。
二、正极材料制备
1. 混合：将正极活性材料与导电剂、粘结剂按一定比例混合均匀，可采用干法或湿法混合。
2. 压片：将混合好的正极材料在压片机上进行压片，使其成为具有一定形状和密度的电极片。
三、负极材料制备
1. 混合：将负极活性材料与导电剂、粘结剂按一定比例混合均匀，可采用干法或湿法混合。
2. 涂布：将混合好的负极浆料在涂布机上进行涂布，使其均匀地覆盖在铝箔上。
3. 干燥：将涂布好的铝箔放入真空烘箱中进行干燥处理。
四、隔膜制备
1. 选材：选择高分子材料制作隔膜，如聚丙烯、聚酰胺等。
2. 切割：将选好的高分子材料按一定尺寸进行切割。
3. 装配：将切割好的隔膜与正负极电极片进行装配。
五、电池组装
1. 堆叠：将正负极电极片和隔膜交替堆叠起来，形成电池芯。
2. 包装：将电池芯放入铝塑复合袋中，并注入适量的电解液。
3. 焊接：对铝塑复合袋进行封口焊接，形成完整的锂离子电池。
六、充放电测试
1. 充放电测试：对制作好的锂离子电池进行充放电测试，以检测其性能和安全性。
2. 整理包装：对通过测试的锂离子电池进行整理包装，并标注相关信息。
七、总结
通过以上工艺步骤，我们可以生产出具有一定性能和安全性的锂离子电池。
在实际生产过程中，还需要注意原材料的选择、设备维护和环境控制等方面，以确保产品质量和生产效率。
锂电池工艺技术及流程介绍
活性物质
导电剂
粘接剂
搅拌罐
溶剂
Mixing示意图
浆料控制点: 1.Viscosity粘度 2.Particle size颗粒度 3.Solid content固含量 工序控制点： 1.搅拌速度 2.搅拌温度 3.搅拌时间 4.搅拌次序
湿度≤20% 温度23±5℃ 洁净度百级
湿度≤20% 温度23±5℃ 洁净度百级
湿度-40℃露点 温度23±5℃
湿度-28℃露点 温度23±5℃
湿度-28℃露点 温度45±3℃
湿度-40℃露点 温度23±5℃
湿度-28℃露点 温度23±5℃
湿度-28℃露点 温度45±3℃
湿度-40℃露点 温度23±5℃
环境要求：电芯注液前要进行除水，关注过程要求低湿度
原理：水作为电解液中一种痕量组分，对锂离子电池SEI膜的形成和电池性能有非 常大的影响，满充状态的负极与锂金属性质相近，可以直接与水发生反应。因此， 在锂离子电池的制作过程中必须严格控制环境的湿度和正负极材料、电解液的含水 量。
工艺介绍
预化
工序功能：通过充放电方式将其内部正负极物质激活，同时在负极表面形成 良好的SEI膜。
输出控制点: 1.涂布尺寸 2.涂布重量或密度 3.膜片粘接 4.外观 5.干燥度
输入控制点： 1. 速度 2. 温度 3. 间隙（刀表） 4. 张力
Welding（焊接）
叠片工艺的主要工艺流程 --- Welding
工序功能：将多个Al、Ni 极耳一起焊接成为裸电芯
原理：超声波焊接利用超声频率（超过 16KH Z）的机械振动能量在静压力的共 同作用下，将弹性振动能量转变为工件间的摩擦功、形变能及随后有限的温升， 从而达到连接异种金属的目的。
锂电pvdf工艺流程
锂电pvdf工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、PVDF 简介。
PVDF（聚偏氟乙烯）是一种高性能的聚合物材料，具有优异的化学稳定性、耐腐蚀性、耐高温性和机械强度等特点。
锂离子电池化成程序
锂离子电池化成程序
锂离子电池的化成程序大致包括以下步骤：
1.步骤一：正负极材料制备。
正极材料通常采用锂钴酸锂（LiCoO2）、锂镍钴锰氧化物（NCM）或锂铁磷酸锂（LFP），负极材料通常采用石墨。
这些材料通过一系列的化学反应合成，制备成粉末或片状。
2.步骤二：电解质制备。
电解质通常采用含有锂盐的有机液体或聚合物。
这些物质需要进行严格的化学处理和混合，以确保其具有良好的离子导电性和稳定性。
3.步骤三：电池制造。
将正负极材料、电解质和导电剂（如碳黑）混合，形成电池的“正负极片”。
然后将正负极片由隔膜隔开，组装成电池芯，最后加入液体电解质，完成电池制造。
4.步骤四：电池充电。
在电池充电过程中，正极材料通过外部电源输入电能，使其中的锂离子逆向移动，从电池液体中吸收电子，形成锂离子。
5.步骤五：电池放电。
在电池放电过程中，锂离子从正极材料向负极材料移动，释放电子，形成锂离子。
这些锂离子从电解质中流过，通过电池电路通向外部负载，完成电池放电过程。
6.步骤六：电池循环使用。
锂离子电池的循环使用包括充电和放电过程，不同的电池类型具有不同的使用寿命和循环次数。
液态锂离子电池可循环使用约500次，而固态锂离子电池的循环使用寿命可达到数千次。
在循环使用过程中，锂离子电池的化学反应会逐渐导致电池容量下降和性能变差。
锂离子电池工艺流程
锂离⼦电池⼯艺流程锂离⼦电池⼯艺流程正极混料●原料的掺和：（1）粘合剂的溶解（按标准浓度）及热处理。
（2）钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电剂粘合在⼀起，提⾼团聚作⽤和的导电性。
配成浆料后不会单独分布于粘合剂中，球磨时间⼀般为2⼩时左右；为避免混⼊杂质，通常使⽤玛瑙球作为球磨介⼦。
●⼲粉的分散、浸湿：（1）原理：固体粉末放置在空⽓中，随着时间的推移，将会吸附部分空⽓在固体的表⾯上，液体粘合剂加⼊后，液体与⽓体开始争夺固体表⾯；如果固体与⽓体吸附⼒⽐与液体的吸附⼒强，液体不能浸湿固体；如果固体与液体吸附⼒⽐与⽓体的吸附⼒强，液体可以浸湿固体，将⽓体挤出。
当润湿⾓≤90度，固体浸湿。
当润湿⾓＞90度，固体不浸湿。
正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料分散相对容易。
（2）分散⽅法对分散的影响：A、静置法（时间长，效果差，但不损伤材料的原有结构）；B、搅拌法；⾃转或⾃转加公转（时间短，效果佳，但有可能损伤个别材料的⾃⾝结构）。
1、搅拌桨对分散速度的影响。
搅拌桨⼤致包括蛇形、蝶形、球形、桨形、齿轮形等。
⼀般蛇形、蝶形、桨型搅拌桨⽤来对付分散难度⼤的材料或配料的初始阶段；球形、齿轮形⽤于分散难度较低的状态，效果佳。
2、搅拌速度对分散速度的影响。
⼀般说来搅拌速度越⾼，分散速度越快，但对材料⾃⾝结构和对设备的损伤就越⼤。
3、浓度对分散速度的影响。
通常情况下浆料浓度越⼩，分散速度越快，但太稀将导致材料的浪费和浆料沉淀的加重。
4、浓度对粘结强度的影响。
浓度越⼤，柔制强度越⼤，粘接强度越⼤；浓度越低，粘接强度越⼩。
5、真空度对分散速度的影响。
⾼真空度有利于材料缝隙和表⾯的⽓体排出，降低液体吸附难度；材料在完全失重或重⼒减⼩的情况下分散均匀的难度将⼤⼤降低。
6、温度对分散速度的影响。
适宜的温度下，浆料流动性好、易分散。
太热浆料容易结⽪，太冷浆料的流动性将⼤打折扣。
稀释。
将浆料调整为合适的浓度，便于涂布。
锂电池化成负压工艺流程
锂电池化成负压工艺流程锂电池是一种重要的电池类型，具有高能量密度、长寿命、轻质化等优点，被广泛应用于移动通信设备、电动汽车等领域。
在锂电池的生产过程中，负压工艺是一个重要的环节，能够有效提高电池性能和安全性。
本文将介绍锂电池化成负压工艺的流程和相关注意事项。
一、负压工艺的定义和作用负压工艺是指在锂电池制造过程中，将正极与负极之间的空气抽取，使电池内部形成负压环境。
负压工艺的主要作用有三个方面：1. 提高电池的充放电性能：负压环境下空气的含氧量较低，可以减少氧化还原反应的副反应，提高电池的能量转换效率和循环寿命。
2. 提高电池的安全性：负压环境下，电池内部空气中的水分和杂质较少，可以减少电池内部的腐蚀和短路等问题，提高电池的安全性。
3. 提高电池的一致性：负压环境下，电池内部的气体分布均匀，可以减少电池单体之间的差异，提高电池组的一致性。
二、负压工艺的流程锂电池化成负压的工艺流程一般包括以下几个步骤：1. 准备工作：包括准备好电池的正负极材料、电解液、隔膜等，确保设备和环境的清洁度。
2. 组装电池：将正负极材料和隔膜按照一定的层序叠放在一起，形成电池的结构。
3. 封装电池：将组装好的电池放入密封容器中，并加入适量的电解液。
4. 抽取空气：将密封容器与真空泵连接，通过抽取空气的方式形成负压环境。
5. 封闭容器：当负压达到要求后，关闭密封容器的出气口，保持负压状态。
6. 充电测试：将负压电池连接到充电设备上，进行充电测试，检查电池的充电性能和安全性能。
三、负压工艺的注意事项在进行锂电池化成负压工艺时，需要注意以下几个问题：1. 设备的选择：选择合适的真空泵和密封容器，确保能够实现足够的负压。
2. 负压的控制：要控制好负压的大小，避免过高或过低对电池性能的影响。
3. 密封的可靠性：密封容器的密封性能要好，以防止空气泄漏，影响负压的形成和保持。
4. 安全性的考虑：在抽取空气时，要注意防止电池内部的电解液泄漏或挥发，避免对操作人员和环境造成损害。
锂电池化成工艺 钴酸锂
锂电池化成工艺钴酸锂
锂电池的制造过程包括锂盐提取、阳极和阴极材料制备、电解质配制和装配等步骤。
钴酸锂是锂电池中常用的正极材料之一。
1. 锂盐提取：
锂盐（如锂辽、锂氢氧化物等）从锂资源中提取出来，一般通过硫酸法、碳酸法或者浅褐云母法等方法进行。
2. 正极材料制备：
钴酸锂材料的制备一般是通过反应得到，主要步骤包括混合、碳酸法沉淀钴、锂合成钴酸锂等。
3. 阴极材料制备：
阴极材料主要是由石墨、石墨烯等材料制备而成。
4. 电解质配制：
电解质一般由锂盐和有机溶剂配制而成，主要包括丙烯腈（AN）、碳酸二甲酯（DMC）、碳酸乙烯酯（EC）等。
5. 装配：
将正极材料、阴极材料和电解质等组装成电池，通常采用叠层或卷绕的方式。
以上是锂电池的一般制造过程，并不局限于钴酸锂，其他正极材料如三元材料、磷酸铁锂等也常用于锂电池中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锂电池化成工艺流程
锂电池是一种非常重要的电池类型，广泛应用于各种电子设备和交通工具中。
锂电池的化成工艺流程是制造这种电池的重要环节之一，下面将对锂电池化成工艺流程进行整体介绍，并详细描述每个环节的工作步骤。
一、锂电池化成工艺流程概述
锂电池化成工艺流程是指将锂离子电池正负极材料与隔膜组装成卷子或平板后进行首次充电的过程。
化成工艺影响着电池的性能、循环寿命和安全性能等方面。
化成工艺是锂电池制造中不可缺少的环节。
实际的锂电池化成工艺流程可以分为以下几步：
（1）电解液灌注：将电解液灌注到正负极材料之间的隔膜中，组成三明治结构的电池体。
（2）预充电：在开始正式的化成工艺之前，进行预充电工作，以激活正负极材料及隔膜的物理和化学性能。
（3）化成工艺：进行首次充电，使电池进入稳定状态。
在这个过程中需要控制并监测电池的电压、电流、温度等参数，确保电池的性能和安全。
（4）放电和充电循环：在完成化成工艺之后，对电池进行放电和充电循环，进一步测试电池性能和循环寿命。
（5）测试和包装：完成放电和充电循环之后，对电池进行测试，符合标准后进行包装。
二、锂电池化成工艺流程详细描述
1、电解液灌注
电解液在锂电池中起着重要的作用，它能够承载锂离子，在正负极材料之间形成离子通道，从而实现电池的充电和放电。
在锂电池的生产中，一般是采用无水溶液浸渍法来进行电解液灌注。
这个过程可以分为以下几个步骤：
（1）制备电解液：根据锂电池种类和型号，选择合适的电解液配方，并严格按照配方比例来制备电解液。
（2）搅拌电解液：将制备好的电解液在恒温条件下，用搅拌器进行充分搅拌，以确保电解液的稳定性和均匀性。
（3）装填电解液：将正负极材料和隔膜按照一定的排列方式组合成三明治结构，然后将电解液通过注液管注入到隔膜中。
通常情况下，电解液注入的容量通常为电池体积的70%-80%。
（4）充分反应：将注液后的电池体在恒温和静态条件下放置一段时间，让电解液在正负极材料和隔膜之间充分反应和扩散，形成稳定的离子通道。
2、预充电
预充电是化成工艺之前的一个重要步骤，它可以激活电池体中的正负极材料和隔膜。
这个过程通常分为以下几个步骤：
（1）充电准备：将电池体放入耐高温容器内，然后将充电电路和监测装置接入电池体。
设置合适的充电参数，如充电电流、充电电压、时间等。
（2）开始充电：打开充电开关，开始进行预充电，控制充电电流和充电时间。
一般情况下，充电电流为电池额定容量的1/5，充电时间为8-10小时。
（3）检测电池电压：充电完成后，需要对电池电压进行检测。
正负极之间的电压应该在2.3-2.5V之间，若电压偏低，需要进行再次预充电。
（4）充电完成：若电压符合标准，即可结束预充电工作。
3、化成工艺
化成工艺是锂电池制造中最核心的一个环节，它可以使电池进入稳定状态，以达到最
佳性能。
化成工艺一般分为前期和后期两个阶段。
（1）前期阶段：将电池连接到充电电路上，通过控制充电电流和充电时间等参数，将电池的电压逐渐升高到2.8-3.0V，达到预设的电压上限后，进入后期阶段。
（2）后期阶段：在控制好充电电流和充电时间等参数的情况下，将电池继续充电，直到电池电压稳定在3.6-4.2V之间。
此时电池已经完成了化成工艺。
4、放电和充电循环
经过化成工艺后，需要对电池进行放电和充电循环，以进一步检测电池性能和循环寿命。
放电和充电循环的过程通常需要经过以下几个步骤：
（1）连续放电：用恒定电流进行放电，放电结束后记录电池电压和放电容量等数据。
（2）充电：按照标准的充电电流和充电电压进行充电，充电完成后记录电池电压和充电容量等数据。
（3）循环放电和充电：进行多次放电和充电循环，以观察电池循环寿命和性能变化。
5、测试和包装
经过放电和充电循环测试后，需要对电池进行全面性能测试，以确定电池是否符合标准要求。
测试的参数一般包括电池容量、内阻、开路电压、低温性能、循环寿命等方面。
测试合格后，即可进行电池的包装和出厂。
三、锂电池化成工艺流程中需要注意的问题
锂电池是一种高性能的电池，但是在制造过程中需要注意一些事项，以保证电池的稳定性和安全性。
（1）电解液的质量：电解液的配方和制备应符合标准要求，不能盲目更换或调整。
（2）充电参数：化成工艺中的充电参数需要严格按照标准规定操作，不能随意更改。
（3）监测和控制：在化成工艺和循环测试过程中，需要对电池的电压、电流、温度等参数进行实时监测和控制，确保电池安全。
（4）测试和检验：对电池进行全面测试和检验，发现问题及时处理。
以上是锂电池化成工艺流程的详细介绍和操作流程，只有严格按照标准操作，才能制造出稳定、安全、性能优异的锂电池。
