主板维修流程图
电脑主板内部图及维修教程
586主板的工作条件主板工作的三大总线：１、地址总线：用“A”表示，对地阻值在450－700Ω之间，误差20Ω。
２、数据总线：用“D”表示，对地阻值在450－700Ω之间，误差20Ω。
“A”“D”线一旦出问题，主板将不开机，数码管跑FF、００。
３、控制总线：对地阻值在800－1000Ω之间。
一旦出问题，会死机出错，内存读不全。
主板工作的三大条件：１、电源（DC）即稳压器电源及CPU供电电路。
２、复位（RST）主板工作前的第一次启动命令（3.5－5V的高低电位，开机一次只出现一次）。
３、时钟（CLK）主板所有芯片工作必须长久保持的频率带宽。
三大条件任何一个出现问题，主板将不开机，数码管跑FF、００。
单电压单管式电源一般适用于FX、VX及486主板。
其在主板上只有一个稳压管进行控制。
对于这种CPU，它的电源脚是相通的，不能用于多媒体。
在主板上电源线和地线都是通过夹层过去的。
单管式多媒体电源比单管单电压电源多了个稳压IC，它的作用是稳定稳压管的B极电压。
3V以下为MMX电压及多媒体电压，３V以上为单电压。
在主板上P54指的是单电压，P55是MMX电压。
双组：就是CPU的电源脚是两边通的，而不是四边通的。
而且电压是不同的。
也就是说A和B通，一个电压。
C和D通，一个电压。
而C和A、B是不通的，所以说A和B是一组，C和D是一组。
这种工作模式就满足了CPU的高低电位的工作要求，因为双组CPU 在工作的时候需要一个高低电位（高端数据需要高一点的电位的低端数据需要低一点的电位）。
这种电源是大多数BGA芯片结构形式的主板用的。
也是常见普通的，常用于TX以上的主板，比如MVP3、MVP4。
U1是控制Q1、Q2的主电源IC，主要为CPU电源服务的。
DC12V电压送入U1后，U1开始工作后分别经由R1、R2为Q1、Q２提供B及控制电压。
在这里 Q1、Q2的C极和E极是并联的，它们共同将DC5V电压降低，并提供强大电流给CPU。
维修流程图新
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．询问情况：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
二．目测主板：目测：电容（鼓包、漏液、损坏）。
芯片和元件（烧焦、破损、变色、掉件）。
PCB和插槽（断线、损坏、破损、针倒、断路、划痕、板沾有导电物）顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的C PU等。
三．测量短路：ATX（+5V、+12V、+3.3V、-12V、5VSB）DDR(2.6V等)AGP（1。
5V等）CPU（V-CORE等）测量3VSB、1.5VSB、1.8VSB、9VSB等待机电压。
四．加电检查：先放BIOS电和CMOS/跳线然后（接上电源接口触摸南桥、I/O有没有发热，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
五．加电测量：C PU（主供电压、核心电压、VID、PG信号、频率、复位等信号）、AGP/PCI-E、PCI、DDR、MOS(S 级，主板上什么1.5V啊、2.5V)时钟输出为 1.1-1.9V.正常就可以加C PU接上DEBUG卡(卡上的灯是否全正常)如果不工作进行下一步。
，低电平有效，然后测试B IOS 的C E 信号（此信六．首先测B IOS 的C S 片选信号（为C PU 第一指令选中信号）号表示B IOS 把数据放在系统总线上）低电平有效。
不行就进行B IOS 程序的刷新，检查C PU插座接触是否良好。
七．排除BIOS的故障,主板还是不亮,这时就要对全板的AD信号线进行测量, 如北桥到C PU,PCI 到南桥,AGP 到北桥,内存到北桥,南桥到北桥.这这些A D信号中,八．若以上步骤依然不管用，只能用最小系统法检修。
步骤为：更换I/O￠南桥￠北桥九．检测接口电路:检修接口电路时,一般用电阻测量法非常管用。
一般接口电路的损坏都是其背面的电阻、电容以及电感损坏较多。
主板维修教程
一、万用表介绍1、万用表分为两类：指针式和数字式，现在数字式万用表比较常用2、万用表有两根表笔，表体上有2-4个孔，黑笔接到“COM”孔里，红笔按需要接入其它孔，跑线路红笔接入“VΩ”孔中3、万用表档位介绍：蜂鸣二极管档：可以检测二极管、三极管、场效应管、电容、电感、小型变压器（只能测好坏）和跑线路DCV.V-：直流电压档：测量直流电压，主板最高电压12V，用20V量程即可；测量方法，并联负载两端ACV.V~：交流电压档，主板中电压为直流，很少用交流档；测量方法：并联负载两端Ω：电阻档：测量电阻阻值，测量电阻时注意，用大量程测小电阻会出现“000”，无阻值；用小量程测大电阻会出现“1”无穷大HFE档：测量极管的放大倍数F：电容档DCA.A-：直流电流档ACA.A~：交流电流档测量电流的方法：切断线路，用两表接二、万用表测量方法1、两表笔短接后数值：“000-003”，且表响；表笔没短接时就为“1”2、测量通路：正常工作时表笔数值（N-1999）3、测量断路：由于元器件烧断造成，电流大经过元器件温度升高电流形不成回路，显示“1”，除电容外其它全坏4、测量短路：由于元器件击穿造成，形成导线作用，测量值为“000-003”，且表长响注：电路中导线优先导通，导线上不能测电压，短路会烧毁很多元器件，会造成电流增大（在路测量不准确）1、模拟信号和数字信号：电子技术所处理的对象是载有信息的电信号，按信号的特点不同分为两大类，即模拟信号和数字信号。
模拟信号指在数值上连续变化的信号。
数字信号指在数值上离散而不连续的信号。
2、模拟电路和数字电路：处理模拟信号的电路称为模拟电路，处理数字信号的电路称为数字电路。
3、高电平和低电平：数字信号常用随时间变化的电压或电流来表示，对矩形波电压表示的数字信号用电位的高低代表信号：两个幅值，分别称为高电平和低电平。
高电平的规定：脉冲信号的高低电平在不同情况下有不同的规定。
我父可以规定高电平为３V，低电平为0V，也可以规定高电平为12V，低电平为4V等。

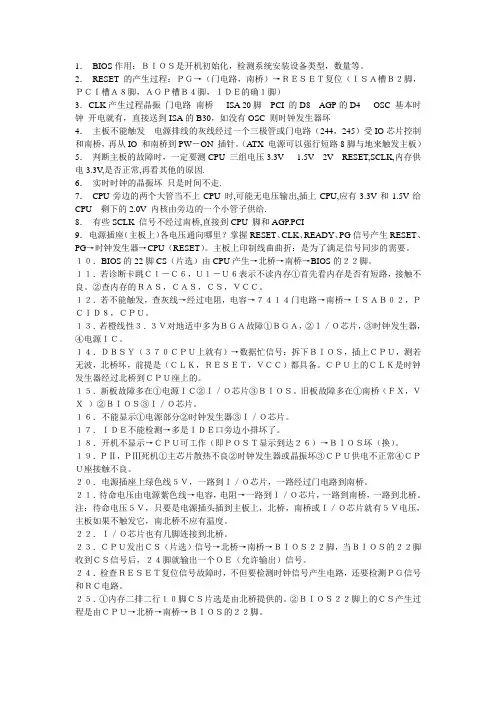

主板维修图纸
1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。
2．RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚）3．CLK产生过程晶振门电路南桥ISA 20脚PCI 的D8 AGP的D4 OSC 基本时钟开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏4．主板不能触发电源排线的灰线经过一个三极管或门电路（244，245）受IO芯片控制和南桥，再从IO 和南桥到PW―ON 插针。
（ATX 电源可以强行短路8脚与地来触发主板）5．判断主板的故障时，一定要测CPU 三组电压3.3V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因.6．实时时钟的晶振坏只是时间不走.7．CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.8．有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI9．电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。
主板上印制线曲曲折：是为了满足信号同步的需要。
１０．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS的２２脚。
１１．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首先看内存是否有短路，接触不良。
②查内存的ＲＡＳ，ＣＡＳ，ＣＳ，ＶＣＣ。
１２．若不能触发，查灰线→经过电阻，电容→７４１４门电路→南桥→ＩＳＡＢ０２，ＰＣＩＤ８，ＣＰＵ。
１３．若橙线性３．３Ｖ对地适中多为ＢＧＡ故障①ＢＧＡ，②Ｉ／Ｏ芯片，③时钟发生器，④电源ＩＣ。
１４．ＤＢＳＹ（３７０ＣＰＵ上就有）→数据忙信号：拆下ＢＩＯＳ，插上ＣＰＵ，测若无波，北桥坏，前提是（ＣＬＫ，ＲＥＳＥＴ，ＶＣＣ）都具备。
主板维修流程图
主板维修流程图主板维修流程1. PCB有无物理损伤2. 有无烧焦的痕迹3. 电容有无漏液，鼓包，松动等4. 注意看主板上是否有被焊过5. 接口内PCB反面是否有短路的地方OK 6. 看主板芯片组，是否支持测试CPUNO阻值偏小1. 测电池是否够2.6V以上电压OK 2. 看CMOS跳线是否跳反3. 清CMOS跳线4. 测POWER ON排针电压是否够2.5以上不能触发 5. 测32.768KHZ晶振是否起振（电压0.5V-1.6V，两脚之间应有电压差）6. 查找POWER ON，PS-ON到南桥或I/O的线路7. I/O和南桥的待机电压8. 测I/O的信号有无输出9. 更换南桥或I/O1. 测场效应管是否损坏2. 测场效应管G极到电源IC的线路3. 查电源IC是否有12V或5V供电4. 查电源IC的外围电路5. 更换电源ICOK 1. 测时钟芯片的3.3V和2.5V供电(个别主板没有2.5供电)2. 测14.318晶振是否起振3. 查时钟IC周围的电阻,电容4. 更换时钟IC或晶振NO1. 量Reset排针电压是否够2.5V以上2. 测Reset进南桥是否有跳变3. 查排针往门电路或南桥的连线（有的主板有专门的复位芯片）4. 查POWERGOOD相关线路OK 5. 南桥坏、北桥坏补充：CPU主供电电压值不对，量VID线是否有开路或短路1. 刷BIOS或换芯片刷1. 测BIOS有 A. 有片选2. 测BIOS数据线、复位无CS片选时钟（把BIOS拔下来）3. 测PCI的AD线对地阻值4. 测CPU座周围的排阻1. 测PCI的Frame(帧周期)2. 如无帧周期信号再量CPU的ADS#和DBSY（南桥）a、如有ADS#或DBSY而无PCIB. 无片选帧周围信号北桥可能坏b、如有帧周期信号，则南桥可能坏OK c、最终通过CPU之HA，HD和PCI的AD线来确定南北桥好坏在PCI有复位的情况下：2. 无CPU复位 1. 北桥及周围电路2. 查CPU到北桥之间是否断线1. 内存接口接触不良2. 量内存供电SDR（3.3V）；DDR（2.5V）负载电压1.25V3. 测内存CA/CS片选信号NO 4. 测内存时钟CLKC1，C3，A7等 5. 测SDA、SCL6. 测内存接口旁边的排阻7. 刷BIOS8. 北桥坏、I/O1. 32．768KHZ晶振是否有杂波OK 2. I/O坏C1—C5循环 3. I/O与南桥的连线4. BIOS坏5. 南桥坏1．刷BIOS档OB 2. 量HD的数据线3. 查北桥和AGP之间线路1．测内存供电，清除CMOSOK 档B0 2. 测北桥供电3. 北桥坏1. 查CPU是否超频档od 2. 更换74F244NO 3. PCI接口之间电阻和排阻还是档机1. 量AGP的AD线档2d 2. 测INTA信号3. 北桥供电4. 北桥坏OK 1. 刷BIOS档26 2. 北桥供电3. 清CMOS4. 北桥坏1. I/O供电档50 2. I/O不良3. 南北桥供电1. 刷BIOS或换BIOS档41 2. 量BIOS的数据线有无短路3. 量HA和HD有无短路4. 南桥或I/O坏1. 测硬盘接口对地数值档硬盘 2. 查硬盘口排阻或电容3. 南桥不良OK1. 北桥供电档机 2. 南桥不良3. 北桥不良OK1. 刷BIOSNO 2. CMOS电路3. 更换内存不能进系统 4. 南桥旁边电阻，排阻或南桥坏5. 查CPU周围排阻、电容。
主板各个电路检修方法图解
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。
还有各插槽有无明显损坏。
3．电阻测量法：也叫对地测量阻值法。
可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
..3．测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看CPU是否能工作到C，或者D3（C1或D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4．暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V，2.5V和PG的2.5V及SLOT1的3.3V等，如正常再进行下一小工作。
..5．根据资料上的测试点测试时钟输出是否正常,时钟输出为1.1-1.9V，如正常进行下一步。
.. 6．看测试卡上的RESET灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。
主板实操维修流程
主板实操维修流程（一）：目检（二）：量ATX电源座的对地阻值20个脚电源7个接地24个脚8个接地橙色+3.3v———30Ω以上红色+5v————80Ω以上黄色+12v———200Ω以上蓝色-12v和白色-5v有可能无穷大——“1”⒈橙色+3.3v(1.2.11脚)短路：①查看插槽内有无短路（PCI AGP ISA）②拆除I/O、网卡、方形BIOS、时钟IC、声卡IC、电压IC、南桥芯片、北桥芯片。
③强制触发，触摸哪颗芯片发烫就拆哪颗。
⒉红色+5v（4.6.19.20脚）短路：①USB有无插坏②拆除I/O、网卡、长形BIOS、COM口控制芯片、电压IC、KB口、插槽（PCI AGP ISA）、CPU核心供电MOS管（早期370主板上管D极）③强制触发⒊黄色+12v(10脚)和P4小电源插头+12v短路(12v短路不能强制触发):①量上管D极有无短路(如短路,可能主板上下管烧坏、北桥烧坏.)②拆除COM口控制芯片、电压IC③PCI AGP ISA插槽内部有无短路（三）量CPU核心供电上下管D极对地阻值：⒈上管D极阻值偏小【排除MOS管D极与S极是否导通（MOS管是否坏）】：如上管D极与下管D极短路：①先拆除滤波线圈，换MOS管。
②可能北桥坏、南桥坏、贴片电容、电解电容坏⒉CPU核心供电上管D极完全短路：①上下管全部烧坏②拆除线圈后，两边都短路，不修。
（四）：量显卡核心供电对地阻值（上排倒数第3脚，35Ω以上）：短路：①排除供电MOS管是否坏②AGP槽内部有无连锡③北桥烧坏（如CPU核心供电短路，显卡核心供电也短，北桥烧坏）（五）：量内存核心供电有无短路：SD——30Ω以上（168脚）DDR——15Ω以上（180脚）DDRⅡ——15Ω以上（238、197脚）如短路：①先排除供电MOS管②北桥坏（六）：如以上无问题接下来上电⒈上电不触发，先查触发的工作条件：①9脚+5v经过三端稳压管变为一组+3.3vSB到南桥②电池电压2.5v以上③CMOS跳线2v以上④32.768要起振（32.768KHZ）⑤触发排针要有供电（3—5v，0.8v）⒉触发的形式：①南桥+I/O（一般INTER，NVIDIA）②南桥+门电路（VIA）③南桥独立（SIS）⒊I/O的型号：①参与触发的I/O：WINBOND（华邦）83627、83637、83977，ITE（凌阳）8712、8702，SMSC（史希思）LPC47M等②不参与触发的I/O：WINBOND（华邦）83697ITE（凌阳）8705、8708③特殊：SMSC这种I/O只要用在478和775系列的主板上，上CPU才能触发，因为此I/O的83脚是监控CPU的，此脚为3.3v，上CPU后，CPU把3.3v拉低为0时才能触发。
主板开机电路检修流程图
主板开机电路检修流程图|CMOS/跳线|--------------------------------| |正确不正确| |测Power 开关的3.3V或5V 跳回正确位|---------------------| |正常不正常| |测南桥旁边的晶振是否起振,起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路|----------------------| |不正常正常| |更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是及晶振本身否有低电平输入南桥或I/O|----------------------------| |有无| |查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O电路是否损坏之间的元件,更换损坏元件|---------------------| |完好损坏| |更换南桥或者I/O(视开机电更换元器件,修复电路路而言)注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片，还有紫色线给Power 开关供电的三级管或是二级管等。
Power-南桥或I/O-绿线(开机过程)|________|_______ |____________(低电平)CPU 主供电的检修流程图测Q1的D 极5V|-------------------------------------------| |正常不正常| |测Q1 G极3-5V控制电压查电源红线到D 极线路|-----------------| |正常不正常| |更换场效应管Q1 把Q1的G 极悬空,测电源控制芯片的输出端电压|-----------------------| |有无| |更换Q1或Q2 测电源控制芯片的12V和5V供电|----------------| |有无| |测PG 电源好5V(电源灰线) 查R1 及C4,更换|-------------| |正常不正常| |更换电源控制芯片更换与电源灰线相连的芯片注：常坏的元器件是电源控制芯片和场效应管以及R1 限流电阻，一般CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3 的1.5V输出)。
《台式机主板维修》课件
详细解释主板的工作原理，包括电流传输、信号处理等。
问题辨析
1 电源问题
2 启动问题
分析电源故障的原因， 并提供解决方法，如 检查电源连接和更换 电源。
讲解主板启动故障的 可能性，并介绍常见 解决方案，如重新安 装操作系统。
3 过热问题
探讨主板过热的原因 和危害，并提供有效 的降温方法，如清洁 散热器或更换风扇。
常见故障及解决方案
短路问题
教授如何识别短路问题并进 行修复，例如更换烧毁的元 件。
灰尘积累
液体损坏
详细解释灰尘对主板的影响， 并提供清理技巧和工具推荐。
介绍如何处理因液体进入主 板而引起的故障，如用酒精 擦拭或更换受损元件。
维修流程
1
诊断
仔细检查主板可能的故障，并记录所有发现，以确定正确的修复方法。
2
修复
根据诊断结果采取适当的修复措施，如焊接、更换元件或修复电路。
3
测试
进行维修后的主板测试，确保所有功能正常并消除故障。
维修案例
电源问题
分享一次成功解决电源故障 的案例，包括故障原因和相 应的修复过程。
启动问题
详细描述一次排查和修复主 板启动故障的实际案例，包 括故障检测和解决方案。
过热问题
介绍一次成功应对主板过热 问题的案例，包括降温措施 和故障排除方法。
注意事项
安全第一
强调维修过程中应注意 个人安全，如断电、穿 戴防静电手套等。
专ቤተ መጻሕፍቲ ባይዱ工具
介绍维修主板所需的专 业工具，并提供选购建 议和正确使用方法。
疑难问题
提醒维修人员遇到复杂 问题时应寻求专业帮助， 以避免错误操作导致更 大的损失。
结语
通过这个PPT课件，你已经学习了台式机主板维修的关键知识。希望这些内容 对你在维修工作中有所帮助，并使你成为台式机主板维修的专家。
主板维修流程图
主板维修流程图1、PCB 有无 open short2、有无烧焦的痕迹。
3、电容有无流液，鼓起，松动等。
1）4、注意被别人焊接过的地方。
检查外观5、插槽内有无异物或短路。
OKOK2）NO电压阻值偏小OK1、量CPU 电压对地阻值有无短路。
3） NO 2、看COMS 跳线有无跳错。
3、量POWER ON 排针电压能否够高2.5V 以上。
即不能触发4、南桥旁边的32.768kh 2小晶振。
5、PS-ON 讯号连线是否断。
6、量I/O 和南桥供电。
OK7、量I/O 迅号有无进出。
8、查找PS-ON 线路，查找POWER ON 至南桥门电路 或I/O 的连线。
A 、量三极管有无损坏。
B 、量电源IC 的工作电压12V 1、无CPU 电源 或5V 有无。
C 、量三极管B 极与IC 之间的连线 4） ON D 、更换电源IC 。
A 、量时钟IC 的供电3.3和2.52、无时钟B 、14.318晶振有无波形。
C 、更换时钟IC 。
OK 3、无复位A 、量Reset 排针电压是否够高。
B 、量时钟IC 有时钟输出C 、追排针往门电路或南桥的连线。
D 、南桥坏。
4、CPU 电压值不对 量VID 线有无开路或短路。
目检 直接处理外观故障测量各电压对地阻值，看有无短路。
可能会无法修复。
插入电源触发 量各关键测试点触摸各无件有无发烫1、看BOIS 有无片选讯号 a 、有片选 1、换BIOS 。
2、量BIOS 数据线、复位 不开机 时钟（把BIOS 拨下）量。
5） 3、量PCI 的AD 线。
不能跑CI 只显示4、量CPU 的HD ，HA 线或, 排阻。
00、CF 、CO 、FFb 、无片选 1、量PCI 的Freme 。
2、如无帧信号再量CPU 的 ADS#和DBSY 。
a 如有ADS#或DBSY 而无 PCI 之帧信号则北桥可能坏。
b 如有帧信号则南桥可能坏。
c 最终量CPU 之HA 、HD 和 PCI 的AD 来确定南桥或北桥不良。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主
板维修流程图
open short ，有无撞损痕迹
1）
2）NO 电压阻值偏小
CPU 3）COMS 跳线有无跳错。
POWER ON 排针电压能否够高2.5V 以上。
32.768kh 2晶振是否起振。
信号连线是否断开，是否正常。
I/O 和南桥供电。
I/O 信号有无进出。
PS-ON 线路，查找POWER ON 至南桥、门电路 I/O 的连线。
A 、量MOS 管有无损坏（短路，开路）。
B 、量电源I
C 的工作电压12V 或5V 有无
1、无CPU 电压 C 、测量滤波电容好坏
D 、量MOS 管G 极与IC 之间的连线
4）E 、替换电源IC 。
A 、量时钟IC 的供电3.3V 和2.5V 2、无时钟
B 、14.318MHz 晶振有无波形。
C 、更换时钟IC 。
A 、量Reset 排针电压是否有高电平。
B 、量时钟I
C 有无时钟输出
3、无复位 C 、追排针往门电路或南桥的连线。
D 、南桥坏。
4、CPU 电压值不对：量VID 线有无开路或短路，VID 是否正确 1、看BOIS 有无片选讯号 a 、有片选 1、换BIOS 。
2、量BIOS 数据线、复位
C1 时钟（把BIOS 拨下量）。
5） 3、量PCI 的AD 线。
、CF 、CO 、FF 4、量CPU 的HD ，HA 线
1、量PCI 的信号线及总线。
2、如无帧信号再量CPU 的ADS#和DBSY
b 、无片选 a.如有ADS#或DBSY 而无
PCI 之帧信号则北桥可能坏。
b.如有帧信号则南桥可能坏。
c.最终量CPU 之HA 、HD 和PCI
的AD 来确定南桥或北桥不良
OK 2、无CPU 复位（包括复位不动作） 1、在PCI 有复位的情况下：
A 、量前端总线。
B 、南桥。
C 、北桥
2
、PCI 无复位（同上） 1、内存槽接触不良（刷一下，擦一下）
2、量内存工作电压SDRAM （3.3V ）DDR(2.5V 和1.25V)，供电电路 6） 3 量内存时钟.
4 量CPU 旁边的排阻等电子元件
5 量数据和地址线
6 北桥坏.
7 量DDR 的负载排阻和数据排阻.
1 32.768KHz 是否OK(有无杂波)
坏,LA,LD(ISA 高端数据或地址线短路) 与南桥的连线
4 南桥
1 换BOIS
2 量数据总线
1 量内存的数据负电压1.25V(DDR)2.5V ；清除CMOS
2 量北桥的供电
3 北桥坏
1 量AGP 工作电压(4*为1.5V 2*为3.3V)时钟，复位
档25
2 北桥坏
1 量74F244可编程器的供电.（即倍频调节）
NO 档od
2 74F244坏
8)
3 PCI 槽之间电阻和排阻. 1 量AGP 槽之AD 线 档2d 2 输入信号 3 北桥供电
4 北桥坏
1 刷BOIS 或换BOIS
2 时钟发生器不良 档26
3 北桥供电
4 清除CMOS
5 北桥坏
1 I/O 供电
2 I/O 不良
档50
3 南桥和南桥供电
4 北桥供电 1 刷BOIS 或换BOIS 档41 2 量BOIS 的数据线有无短路 3 量MD 和HD 有无短路
档硬盘
1 量硬盘接口 9)
2 南桥不良
OK
南桥旁边电阻,排阻.
南桥
OK
不稳定也是一样
.
量AGP 之INIT 有无断线
量AGP 之INTR 有无断线 13) 北桥供电或北桥不良
14)。
