单相全波整流和滤波电路
第一节 单相全波整流和滤波电路
3．复合滤波电路 （1）LC 滤波电路 电感与电容组成 LC 滤波器，可进一步减小输出电压的脉动程 度。
第8页/共28页
第一节 单相全波整流和滤波电路
（2）RC 滤波器 由于电感体积大，在输出电流不很大的场合，常用电阻代替 电感，组成 RC- 形滤波器。
第2页/共28页
第一节 单相全波整流和滤波电路
3．波形图 将4个二极管组合封装在一起， 制成单相桥式整流器，如图所示。
第3页/共28页
第一节 单相全波整流和滤波电路
二、滤波电路
1．电容滤波电路
第4页/共28页
第一节 单相全波整流和滤波电路
（1）工作原理 ① v2 为正半周，且 v2 > vC 时，VD1、VD3 管导通， v2 向 C 充电。 ② 直到 v2 < vC 时，VD1、 VD3 管截止，C 上电压通过负 载放电。 ③ 同理， v2 负半周 -v2 > vC 时，VD2、VD4 管导通， v2 向 C 充电。
④ 直到 -v2 < vC 时，VD2、VD4 管截止，C 上电压通过负载 放电。
⑤ 如此不断地充放电，维持着输出电压的锯齿状波动。
第5页/共28页
第一节 单相全波整流和滤波电路
（2）波形图
1.2
（3）输出电压
VO 1.2 V2
第6页/共28页
第一节 单相全波整流和滤波电路
2．电感滤波电路 在整流电路的输出端接上一个电感，利用其限制电流变化 的特点，能使通过整流管的电流平滑。电感滤波适用于负载电 流较大的场合。
二、开关电源的工作原理
1．工作原理 （1）开关调整管饱和导通时，有大电流通过，其饱和管压降 很小，因而管耗不大。
整流滤波电路ppt课件
作业：
1. 测量直流稳压电源纹波电压时，发现接入负载和负载开 路测得的纹波电压大小相差很多，这种现象是否正常？ 为什么？
答：正常。 当负载开路时，滤波电容放电速度很慢，故输出电
压比较平稳，纹波电压很小；当接入负载电阻后，滤波 电容放电加快，使输出电压波动增大，所以纹波电压较 大。因此纹波电压大小的测量，应在额定负载下进行。
L
C1
C2 RL
C1、C2 对交流容抗小 L 对交流感抗很大
负载电流小时，
可用R 代替L。
*讨论
1. 测量直流稳压电源纹波电压时，发现接入负载和负载开 路测得的纹波电压大小相差很多，这种现象是否正常？ 为什么？ 答案
*2. 试比较电容滤波、电感滤波、π型滤波电路的特点与应用 场合。 答案
讨论小结
(3) 选择整流二极管
T 1 f 150 s 0.02 s
取
RLC
4T 2
0.04 s
则得 C 0.04s 1 000 F 40
可选取 1 000 F、耐压 50 V 的电解电容。
二、其它形式的滤波电路
1. 电感滤波 +
~ u2
2. 型滤波 +
~ u2
L RL
L 通直流阻交流
L 越大，负载电阻越小， 滤波效果越好。
0.45 U2
RL
URM 2U2
二、桥式整流电路 续
5. 桥式整流电路的简化画法
~
6. 整流桥
+
RL uo
~~
9.1.2 滤波电路
利用电容、电感的储能 作用，滤除纹波，得到
平滑的直流输出电压。
一、电容滤波电路 1. 工作原理 2. 输出电压
当 RL = 时：

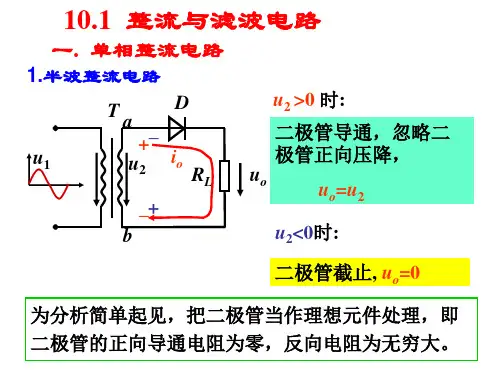

《整流滤波电路》PPT课件
a
D1
+
u2
0 2 3 t 4
u1
u2 –
u2 b
+ –
io uo D2
RL+
uo uD1
忽略二极管正向压降 0 ~ ： uD2
uD2 = 2u2
输出电压平均值（Uo）,输出电流平均值（Io )： D1 T a uo i o u1 u2 RL u2 b D2 1 1 Uo = uo d (t ) = uo
四． 倍压整流电路
利用滤波电容的充放电作用，将多个电容和二极 管组合可获得倍数于变压器附边电压的输出电压。
1、二倍压整流电路
–
a
uo C2 – +
+
u2的正半周时：D1导通， D2截止，理想情况下，电 容C1的电压：
UC 1 =
2U 2
u1
b
u2D1 – + C1
D2
u2的负半周时：D2导通， D1截止，理想情况下，电 容C2的电压：
0 2
t
0
0
2U2 sin td ( t)
=
2 2U2
= 0. 9 U2
Io= Uo /RL =0.9 U2 / RL
二极管上的平均电流及承受的最高反向电压： D1 T a 二极管上的平均电流： io u1 u2 RL 1 u2 b D2 uo uD
t 0 2
ID = I o 2
1 2 ( R // RL ) ( ) C2 1 ( R // RL ) 通常选择滤波元件的参数使得： C2
2
U o1m
RL = R RL
1 C2
U'o1m
滤波电路详细解析ppt课件
L 一阶滤波
+
CL 二阶滤波
+
LC 二阶滤波
+
LCL T型三阶滤波
+
+
CLC π三阶滤波
D1
L
+ C1
D2
DLC 型二阶滤波器
+
C 一阶滤波
+
RC 二阶滤波
+
RCR T型三阶滤波
+
+
CRC π三阶滤波
X 0.1
8mH
X
L 0.1
8mH
Y 2.2
Y 2.2
开关电源 单级低通滤波回路
8mH
8mH
X 0.2
L
Y 2.2
X
L
பைடு நூலகம்
0.2
Y 2.2
8mH
8mH
开关电源 双级串联式低通滤波回路
1
1、工作原理介绍
CLC П型滤波器
LL
正 脉 冲
+
+ RL
输 入
iC1
iC2
iRL
图1: CLC П型 滤波器正脉冲输入电流方向
a.输入正脉冲时,先给C1充电,充电电流为ic1,迅速充到脉冲的峰值电压Vi,同时电 感器L中也有线性增长的电流,并在L中储存了磁能,随着电流的增长,储存的磁 能越来越多,电容器C2通过电感L也充上了电压,充电电流为ic2,C2和C1上的电
求输出电压脉动较小的场合。
3.弱点:用在没有稳压电路的电源中,负载能力差。
2
4. CLC П型滤波器常用在脉幅式开关稳压电源,电容和电感值越大,滤波效果越好
1、工作原理介绍
整流滤波电路详细分析附图
关于整流滤波电路的总结和理解（配图）
220V交流电进过整流前后的对比图：，
图1
加滤波电容之后的波形图（输出短路、负载电阻无穷大、电容为100uF）：
图中绿色线为滤波之后的电压输出，基本为直流，波纹很小！（输入电压为220V，输出的直流电压为311V左右，为输入电压的1.414倍）
当负载电阻为400、滤波电容为100uF时的输出波形图：
明显可以看的到波纹很明显（输入电压为220V，此时的输出电压为277V左右，为输入电
压的1.2倍左右）
当负载电阻为100，电容仍为100uF时：
可以看出波纹更加明显（输出的电压为200左右）注：具体的电压和波纹计算公式见笔记和参考模电书
所选的测试电路：。
(整理)整流滤波电路详细分析附图
关于整流滤波电路的总结和理解（配图）
220V交流电进过整流前后的对比图：，
图1
加滤波电容之后的波形图（输出短路、负载电阻无穷大、电容为100uF）：
图中绿色线为滤波之后的电压输出，基本为直流，波纹很小！（输入电压为220V，输出的直流电压为311V左右，为输入电压的1.414倍）
当负载电阻为400、滤波电容为100uF时的输出波形图：
明显可以看的到波纹很明显（输入电压为220V，此时的输出电压为277V左右，为输入电
压的1.2倍左右）
当负载电阻为100，电容仍为100uF时：
可以看出波纹更加明显（输出的电压为200左右）注：具体的电压和波纹计算公式见笔记和参考模电书
所选的测试电路：。
整流滤波课件
第三十七页，编辑于星期三：点 二十分。
R Ui min U Z I Z Io max
②当Ui达最大值，Io达最小值时，Ui=Uimax，
Io=Iomin,这时IR=(Uimax-UZ)/R，则IZ=IR-Iomin为最大值。为了保证稳压 管安全工作，此时IZ值应小于IZmax，即IZ=(Uimax-UZ)/R-Iomin＜IZmax，则
Ui (2 ~ 3)Uo
第三十九页，编辑于星期三：点 二十分。
2 串联型晶体管稳压电路
URM 2U2
第七页，编辑于星期三：点 二十分。
9.2 单相桥式整流电路
1. 电路组成及工作原理 在图9.4（a）所示电路中，当变压器次级电压u2为上正下负时，二
极管V1和V3导通，V2和V4截止，电流i1的通路为a→V1→RL→V3→b， 这时负载电阻RL上得到一个正弦半波电压如图3.5中（0~π）段所示。 当变压器次级电压u2为上负下正时，二极管V1和V3反向截止，V2和V4 导通，电流i2的通路为b→V2→RL→V4→a，同样，在负载电阻上得到 一个正弦半波电压，如图9.5中（π~2π）段所示。
uo
－
－
图9.6 单相半波整流电容滤波电路
第十八页，编辑于星期三：点 二十分。
～ u1
u2
L
Io
RL
uo
图9.7 电容滤波原理及输出波形
第十九页，编辑于星期三：点 二十分。
在u2的正半周时，二极管V导通，忽略二极管正向压降， 则uo=u2，这个电压一方面给电容充电，一方面产生负载 电流Io，电容C上的电压与u2同步增长，当u2达到峰值
效果才好。
第二十二页，编辑于星期三：点 二十分。
整流滤波电路详解
（C）L-C电感滤波（D）π型滤波或叫C-L-C滤波图1 无源滤波电路的基本形式为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。
电感滤波缺点是体积大,成本高. 桥式整流电感滤波电路如图2所示。
电感滤波的波形图如图2所示。
根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。
图2电感滤波电路在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。
当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。
当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。
由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。
图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。
电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。
如果考虑滤波电感的直流电阻R，则电感滤波电路输出的电压平均值为要注意电感滤波电路的电流必须要足够大，即RL不能太大，应满足wL>>RL，此时IO（AV）可用下式计算由于电感的直流电阻小，交流阻抗很大，因此直流分量经过电感后的损失很小，但是对于交流分量，在wL和上分压后，很大一部分交流分量降落在电感上，因而降低了输出电压中的脉动成分。
电感L愈大，RL愈小，则滤波效果愈好，所以电感滤波适用于负载电流比较大且变化比较大的场合。
采用电感滤波以后，延长了整流管的导电角，从而避免了过大的冲击电流。
电容滤波原理详解1．空载时的情况当电路采用电容滤波，输出端空载，如图4(a)所示，设初始时电容电压uC为零。
