GaAs(砷化镓)
砷化镓 前景
砷化镓前景砷化镓（GaAs）是一种半导体材料，具有广泛的应用前景。
以下是砷化镓在不同领域的前景。
1. 光电子学砷化镓是光电子学领域中的关键材料之一。
由于其能隙匹配与光的能量范围，砷化镓被广泛应用于光电探测器、光电二极管、光电倍增管等器件中。
它具有良好的光电转换效率和快速的响应速度，可用于光通信、光纤传感和光电显示等领域。
2. 太阳能电池砷化镓太阳能电池具有光电转换效率高、能量损失小等优点，已成为太阳能领域的热门研究方向。
砷化镓太阳能电池在高光照度和室温下表现出色，并且对光谱范围较宽，可在较高温度下运作。
因此，砷化镓太阳能电池有望成为替代传统硅太阳能电池的高效能源选择。
3. 通信和雷达系统砷化镓在通信和雷达系统中的应用已得到广泛验证。
它具有高频高速度的特性，可用于高速数据传输、卫星通信和雷达系统。
砷化镓集成电路与频率可达60 GHz及以上，可以实现更高效的通信和雷达系统。
4. 微波集成电路砷化镓广泛应用于微波集成电路中。
它的高电子迁移率、高饱和漂移速度和良好的线性特性使得砷化镓电路在射频和微波应用中具有竞争力。
砷化镓微波集成电路可用于无线通信、高速数据处理和雷达系统等领域。
5. 传感器技术由于砷化镓具有高电子迁移率和高饱和漂移速度，它在传感器技术中具有广泛应用前景。
砷化镓传感器对温度、压力、光强度和气体浓度等物理量的检测具有高灵敏度和快速响应的特点，可应用于环境监测、生物医学和军事领域。
总之，砷化镓作为一种优良的半导体材料，在光电子学、太阳能电池、通信和雷达系统、微波集成电路和传感器技术等领域具有广阔的应用前景。
随着科学技术的不断发展，砷化镓的性能和应用将进一步得到优化和拓展。
砷化镓
砷化镓（GaAs）砷化镓单晶的导带为双能谷结构，其最低能谷位于第一布里渊区中心，电子有效质量是0.068m0 (m0为电子质量，见载流子)，次低能谷位于<111>方向的L点，较最低能谷约高出0.29eV，其电子有效质量为0.55m0，价带顶约位于布里渊区中心，价带中轻空穴和重空穴的有效质量分别为0.082m0和0.45m0。
较纯砷化镓晶体的电子和空穴迁移率分别为8000cm2/(V·s)和100～300cm2/(V·s)，少数载流子寿命为10-2～10-3μs。
在其中掺入Ⅵ族元素Te、Se、S等或Ⅳ族元素Si，可获得N型半导体，掺入Ⅱ族元素Be、Zn等可制得P 型半导体，掺入Cr或提高纯度可制成电阻率高达107～108Ω·cm的半绝缘材料。
由于GaAs具有很高的电子迁移率，故可用于制备高速或微波半导体器件。
砷化镓还用于制作耐高温、抗辐照或低噪声器件，以及近红外发光和激光器件，也用于作光电阴极材料等。
更重要的是它将成为今后发展超高速半导体集成电路的基础材料。
制备GaAs单晶的方法有区熔法和液封直拉法。
用扩散、离子注入、气相或液相外延及蒸发等方法可制成PN结、异质结、肖特基结和欧姆接触等。
近十余年来，由于分子束外延和金属有机化学气相沉积(MOCVD)技术的发展，可在GaAs单晶衬底上制备异质结和超晶格结构，已用这些结构制成了新型半导体器件如高电子迁移率晶体管(HEMT)、异质结双极型晶体管(HBT)及激光器等，为GaAs材料的应用开发了更广阔的前景。
采用气相沉积或液相沉积等方法，使镓、砷源或其衍生物在以砷化镓或其他材料为衬底的表面上生长砷化镓或其他材料的单晶薄膜，统称为砷化镓外延材料。
衬底和外延层如由同一种材料构成的则称为同质结外延层，如由不同材料构成则称为异质结外延层。
外延材料可以是单层结构，也可以是多层结构。
外延材料的制备方法主要有气相外延法和液相外延法。
砷化镓点群
砷化镓点群砷化镓（Gallium Arsenide，缩写为GaAs）是一种广泛应用于半导体行业的化合物半导体材料，具有许多优异的性能特点。
它的点群是F-43m，下面将对砷化镓的点群特征、应用以及相关的技术进展进行详细介绍。
砷化镓的点群是F-43m，也称为立方晶系。
立方晶系的特点是晶胞具有六个面，每个面上有一个晶格点，晶胞角度为90度。
这意味着砷化镓的晶体结构是由对称度很高的立方晶体单元构成的。
该点群下的镓和砷原子呈现八面体对称排列，具有最高的点群对称性。
砷化镓的点群决定了其一些特殊的物理特性。
首先，砷化镓是直接带隙半导体，具有较高的电子迁移率和光吸收能力。
这使得砷化镓在高速电子器件和光电器件中具有广泛应用。
其次，砷化镓具有较高的热稳定性和较低的有效质量。
这使得砷化镓的晶体结构更加稳定，能够在高温环境下工作，并且具有更好的载流子输运性能。
砷化镓的点群特征还影响了其在电子器件中的应用。
由于其高载流子迁移率和较低的有效质量，砷化镓常被用于制造高频器件、功率放大器和微波集成电路等。
砷化镓晶体管是一种常见的高频放大器，在手机、通信设备和卫星通信中得到广泛应用。
此外，砷化镓光电器件的制造也非常重要。
例如，砷化镓太阳能电池具有高光电转换效率和较低的工作温度，适用于太空应用和光伏发电系统。
此外，砷化镓还可用于制造LED器件、半导体激光器和高速光通信器件，其优异的光电特性使其成为发展光电子学的重要材料。
近年来，随着半导体技术的不断发展，砷化镓的应用领域也在持续扩大。
砷化镓纳米线、二维砷化镓等新型结构材料的研究取得了重大突破。
这些新材料在能带结构、载流子输运等方面的特点与传统砷化镓有所不同，并且在光电子学、能源存储等领域具有潜在的应用前景。
另外，砷化镓与其他半导体材料的异质结构也在广泛研究，例如砷化镓/氮化镓异质结构、砷化镓/磷化镓异质结构等。
这些异质结构的制备技术和特性研究为制造复杂电子器件和光电器件提供了新的途径。
砷化镓简介
砷化镓（gallium arsenide）化学式 GaAs。
黑灰色固体，熔点1238℃。
它在600℃以下，能在空气中稳定存在，并且不为非氧化性的酸侵蚀。
砷化镓简介一种重要的半导体材料。
属Ⅲ－Ⅴ族化合物半导体。
化学式GaAs，分子量144.63，属闪锌矿型晶格结构，晶格常数5.65×10-10m，熔点1237℃，禁带宽度1.4电子伏。
砷化镓于1964年进入实用阶段。
砷化镓可以制成电阻率比硅、锗高3个数量级以上的半绝缘高阻材料,用来制作集成电路衬底、红外探测器、γ光子探测器等。
由于其电子迁移率比硅大5～6倍，故在制作微波器件和高速数字电路方面得到重要应用。
用砷化镓制成的半导体器件具有高频、高温、低温性能好、噪声小、抗辐射能力强等优点。
此外，还可以用于制作转移器件──体效应器件。
砷化镓是半导体材料中,兼具多方面优点的材料,但用它制作的晶体三极管的放大倍数小，导热性差，不适宜制作大功率器件。
虽然砷化镓具有优越的性能，但由于它在高温下分解，故要生长理想化学配比的高纯的单晶材料，技术上要求比较高。
砷化镓单晶生产技术中国掌握“半导体贵族”砷化镓单晶生产技术作为第二代半导体，砷化镓单晶因其价格昂贵而素有“半导体贵族”之称。
昨天，2001年7月31日，中国科学家宣布已掌握一种生产这种材料的新技术，使中国成为继日本、德国之后掌握这一技术的又一国家。
北京有色金属研究总院宣布，国内成功拉制出了第一根直径4英寸的VCZ半绝缘砷化镓单晶。
据专家介绍，砷化镓可在一块芯片上同时处理光电数据，因而被广泛应用于遥控、手机、DVD计算机外设、照明等诸多光电子领域。
另外，因其电子迁移率比硅高6倍，砷化镓成为超高速、超高频器件和集成电路的必需品。
它还被广泛使用于军事领域，是激光制导导弹的重要材料，曾在海湾战争中大显神威，赢得“砷化镓打败钢铁”的美名。
据悉，砷化镓单晶片的价格大约相当于同尺寸硅单晶片的20至30倍。
尽管价格不菲，目前国际上砷化镓半导体的年销售额仍在10亿美元以上。
砷化镓无机非金属材料
砷化镓无机非金属材料砷化镓（Gallium Arsenide，GaAs）是一种无机非金属材料，由镓（Ga）和砷（As）元素组成。
它具有多种优良的性能和应用领域，如光电子学、半导体器件等。
本文将对砷化镓的性质、制备方法、应用领域进行全面详细的介绍。
1. 砷化镓的性质砷化镓在室温下为黑色结晶固体，具有以下主要性质：1.1 密度和晶体结构砷化镓的密度约为5.32克/立方厘米，其晶体结构属于锐钛矿型（Zinc Blende，ZB），由镓和砷原子以ABAB…排列方式组成。
晶格常数为5.65 Å。
1.2 波长范围砷化镓的带隙宽度较窄，约为1.43电子伏特（eV），相当于可见光的波长范围。
因此，砷化镓在可见光和近红外光谱范围内具有较好的光电转换性能。
1.3 电子迁移率和载流子浓度砷化镓具有较高的电子迁移率，在高电子浓度下可超过8,500 cm²/Vs，而在低电子浓度下也能保持较高的迁移率。
此外，它具有较低的载流子浓度，有助于减小电子设备的噪声和功耗。
1.4 热导率和导热系数砷化镓具有较高的热导率，约为50 W/m·K，使其在高功率应用中能够快速散热。
此外，它的热膨胀系数较小，使其与一些其他材料（如硅）具有较好的热匹配性。
1.5 光电器件性能由于砷化镓的带隙宽度较小，因此它具有良好的光电转换性能。
它的光电器件可以实现高速、高频率的光通信和激光器。
此外，砷化镓光电器件具有较高的光子产额和较低的消光比，使其在光电子学中得到广泛应用。
2. 砷化镓的制备方法砷化镓的制备方法主要包括化学气相沉积（Chemical Vapor Deposition，CVD）、分子束外延（Molecular Beam Epitaxy，MBE）和金属有机化学气相沉积（Metal Organic Chemical Vapor Deposition，MOCVD）等。
2.1 化学气相沉积化学气相沉积是一种常用的砷化镓制备方法。

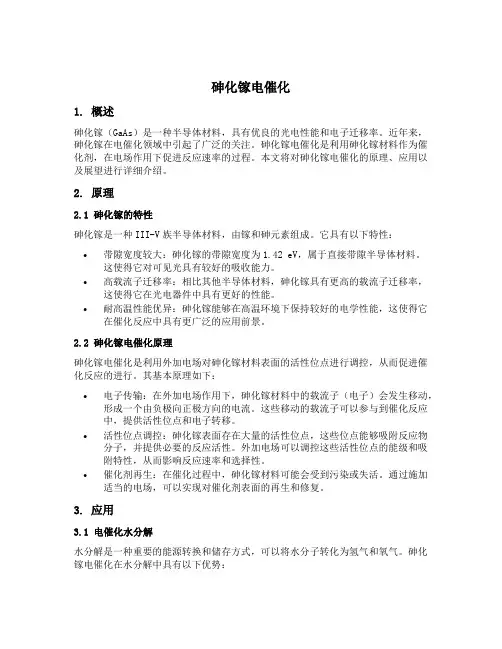

砷化镓电催化
砷化镓电催化1. 概述砷化镓（GaAs）是一种半导体材料，具有优良的光电性能和电子迁移率。
近年来，砷化镓在电催化领域中引起了广泛的关注。
砷化镓电催化是利用砷化镓材料作为催化剂，在电场作用下促进反应速率的过程。
本文将对砷化镓电催化的原理、应用以及展望进行详细介绍。
2. 原理2.1 砷化镓的特性砷化镓是一种III-V族半导体材料，由镓和砷元素组成。
它具有以下特性：•带隙宽度较大：砷化镓的带隙宽度为1.42 eV，属于直接带隙半导体材料。
这使得它对可见光具有较好的吸收能力。
•高载流子迁移率：相比其他半导体材料，砷化镓具有更高的载流子迁移率，这使得它在光电器件中具有更好的性能。
•耐高温性能优异：砷化镓能够在高温环境下保持较好的电学性能，这使得它在催化反应中具有更广泛的应用前景。
2.2 砷化镓电催化原理砷化镓电催化是利用外加电场对砷化镓材料表面的活性位点进行调控，从而促进催化反应的进行。
其基本原理如下：•电子传输：在外加电场作用下，砷化镓材料中的载流子（电子）会发生移动，形成一个由负极向正极方向的电流。
这些移动的载流子可以参与到催化反应中，提供活性位点和电子转移。
•活性位点调控：砷化镓表面存在大量的活性位点，这些位点能够吸附反应物分子，并提供必要的反应活性。
外加电场可以调控这些活性位点的能级和吸附特性，从而影响反应速率和选择性。
•催化剂再生：在催化过程中，砷化镓材料可能会受到污染或失活。
通过施加适当的电场，可以实现对催化剂表面的再生和修复。
3. 应用3.1 电催化水分解水分解是一种重要的能源转换和储存方式，可以将水分子转化为氢气和氧气。
砷化镓电催化在水分解中具有以下优势：•高效率：砷化镓具有较高的光吸收能力和载流子迁移率，可以实现高效的光电转换效率。
•稳定性：砷化镓对于酸碱环境和高温条件具有较好的稳定性，可以在恶劣环境下长时间运行。
•可调控性：通过调节外加电场强度和方向，可以精确控制反应速率和产物选择性。
砷化镓的参数
砷化镓的参数砷化镓（GalliumArsenide,称GaAs）一直以来都是电子产品中最重要的材料之一。
由于它体积小、功耗低、能量利用率高，因此它在微处理器、射频放大、模拟电路等电子产品中非常有用，在构建各类半导体时也得到了广泛的使用。
然而，传统的砷化镓薄膜和材料带来的技术难题和过程工艺挑战在不断增加。
因此，了解GaAs的性能及其参数的细微差别对于成功应用GaAs非常重要。
GaAs的结构及功能由其参数决定，可以根据它的表面状态、晶体结构及其它物理参数来评估。
例如，可以用拉曼光谱法评估GaAs 薄膜的厚度及其变化，以及其材料的吸收带和发射带；可以用X射线衍射技术测量GaAs的结构尺寸及其结构的变化、晶体塔德比及其它参数；还可以通过电子显微镜来评估GaAs的表面构造、表面层状态以及晶体结构。
GaAs的参数多样且复杂，但可以根据它的不同参数来分析和评估它的功能性能。
其中最常用的参数包括晶体尺寸、晶体塔德比以及表面形态参数，每个参数都对GaAs功能性能有一定影响。
晶体尺寸是GaAs晶体表面状态的最小单位，它可以帮助电子学家们测量GaAs晶体的空间结构、表面形态及其它物理参数。
晶体尺寸是一个有限的值，严格控制晶体尺寸可以提高GaAs晶体表面完整性，从而增强其性能。
晶体塔德比（TDR）是指GaAs晶体的表面形态、晶向及晶体结构。
它是一种特殊的表面特征，可以识别GaAs晶体的表面形态和晶体定向。
在GaAs的发光器件的制作中，TDR是用来测量器件的光学性能的重要参数之一，以确定结构的完整性及其功能性能。
最后，表面形态参数也是GaAs晶体特性的重要参数。
表面形态参数包括表面粗糙度、表面缺陷、表面张力等。
这些参数可以帮助人们了解GaAs晶体表面的粗糙度、缺陷、张力等，更好地了解GaAs晶体表面形态、晶体结构及其性能，从而更好地控制其功能性能。
总之，砷化镓（GaAs）是一种重要的半导体材料，它的性能及其参数的细微差别都与GaAs晶体的功能性能直接相关。
砷化镓半导体材料
砷化镓半导体材料砷化镓（Gallium Arsenide，简称GaAs）是一种重要的半导体材料，具有较高的电子迁移率和较宽的能带间隙，广泛应用于光电子器件、集成电路和微波器件等领域。
砷化镓是由镓原子和砷原子按照1:1的比例组成的化合物，具有类似于硅的晶体结构。
由于GaAs在晶体质量、材料纯度和生长工艺等方面都具有优势，因此被广泛应用于高性能电子器件的制造中。
与硅相比，砷化镓具有更好的热导率、更低的饱和漂移速度和更高的饱和电子迁移率，因此在高频和高功率应用中表现得更出色。
砷化镓材料可以通过多种方法生长，包括分子束外延（MBE）、金属有机化学气相沉积（MOCVD）和液相外延（LPE）等。
其中，MBE和MOCVD是目前最常用的砷化镓生长技术。
MBE是利用分子束外延设备，在真空中逐层生长砷化镓晶体，可以实现高纯度材料的生长，但生长速度较慢；MOCVD是利用金属有机前体在高温下进行化学反应生成砷化镓薄膜，生长速度较快，适合大面积的生长需求。
砷化镓材料具有很多优点，使其在许多领域得到广泛应用。
首先，砷化镓具有较高的电子迁移率，使得其在高频电子器件中能够实现较高的工作频率。
其次，砷化镓的能带间隙为1.43eV，远大于硅的1.12eV，使其具有较高的光吸收系数和较短的载流子寿命，适合于光电子器件的制造，如激光器、太阳能电池和光电二极管等。
此外，与硅相比，砷化镓在高温下的电学性能更稳定，适用于高温环境下的工作。
在光电子器件方面，砷化镓被广泛应用于激光器的制造。
砷化镓激光器具有较高的发光效率和较宽的发光波长范围，适用于光通信、光存储和光制造等领域。
此外，砷化镓也可以用于制造太阳能电池，由于其能带间隙较大，对高能光的吸收更高，可以提高太阳能电池的转换效率。
在集成电路领域，砷化镓常用于制造高电子迁移率晶体管（HEMT）和互补金属氧化物半导体（CMOS）。
HEMT是一种高频、高功率应用的场效应晶体管，具有较高的电子迁移率和较高的工作频率。
砷化镓的参数
砷化镓的参数砷化镓是一种重要的半导体材料，它用于构建激光器、可调谐激光器和其他光电器件。
它具有高的载流子传输速率、高的光学质量因子和高的偏振纯度等优点，是半导体器件的优选材料。
然而，由于其特殊的电学、光学和热特性，目前仅有少数研究人员研究其参数。
砷化镓的结构是GaAs（GaAs）晶体层构成的。
GaAs晶体的晶格参数a是5.65，它的晶体密度为5.3×1022atoms/cm3，c/a比例为1.6017，介电常数介于11.8和12.9之间，带隙介于1.42和1.48之间。
由于GaAs晶体是非规则结构，它的层间载流子分布因子2.4×1014cm-2eV-1。
砷化镓的本征带隙是1.442eV，它的光电系数为0.96×10-10cm2/V。
砷化镓的热特性也比较特殊。
它对光辐射的吸收率比较低，热系数可以用0.32W/cm，热导率可以达到43.5W/mK。
它的电子量子效率可以高达0.63，然而，它的噪声level是3.3×104A/√Hz，属于中等水平。
此外，砷化镓的热分布也很有特点。
它的heatspreader特性主要是受晶体结构的影响。
它的热传递常数是2.3×1012 W/mK，它的热系数是0.65×102K/W，其最大热折射率是2.3，而其最小热折射率是0.9。
总之，砷化镓是不可缺少的光电子器件中的材料之一。
虽然研究相关参数的工作仍在进行中，但是我们可以从上述介绍的参数来了解，砷化镓具有良好的光学特性，以及理想的热特性，可以适用于多个应用场景。
它的参数也正在不断地为研究人员所重视，而它的应用前景也十分可观。
砷化镓的化学式
砷化镓的化学式砷化镓是一种重要的半导体材料，其化学式为GaAs。
它由镓和砷两种元素组成，具有优异的电学性能和光学性能，被广泛应用于光电子学、电子学、通信、计算机等领域。
本文将介绍砷化镓的化学式、物理性质、制备方法、应用及安全性等方面的内容。
一、砷化镓的化学式及物理性质砷化镓的化学式为GaAs，其中Ga表示镓元素，As表示砷元素。
它的相对分子质量为144.64，密度为5.31 g/cm，熔点为1238℃，沸点为？。
砷化镓具有非常高的电子迁移率和热导率，同时也具有良好的光学性能。
它是一种直接能隙半导体，其带隙宽度为1.42 eV，在可见光范围内有很好的吸收性能。
此外，砷化镓还具有高的硬度和化学稳定性，不易受到氧化、腐蚀等影响。
二、砷化镓的制备方法砷化镓的制备方法主要有以下几种：1. 气相外延法气相外延法是一种常用的制备砷化镓晶体的方法。
它通过将镓和砷的气态前驱物输送到基片表面，使其在基片上形成砷化镓晶体。
这种方法可以制备出高质量、大尺寸的砷化镓单晶，并且可以控制其形貌和结构。
2. 分子束外延法分子束外延法是一种高温高真空下的制备方法，它通过将分子束照射到基片表面，使其在基片上形成砷化镓晶体。
这种方法可以制备出高质量、低缺陷密度的砷化镓薄膜，并且可以控制其厚度和结构。
3. 液相外延法液相外延法是一种制备砷化镓晶体的传统方法，它通过在高温下将砷和镓的液态前驱物混合，使其在基片上形成砷化镓晶体。
这种方法可以制备出大尺寸的砷化镓晶体，但是晶体质量较差，缺陷密度较高。
三、砷化镓的应用砷化镓作为一种重要的半导体材料，具有广泛的应用前景。
它被广泛应用于光电子学、电子学、通信、计算机等领域，主要包括以下几个方面：1. 光电子学砷化镓具有优异的光学性能，可以用于制备高效的光电器件，如光电探测器、太阳能电池、激光器等。
2. 电子学砷化镓具有高的电子迁移率和热导率，可以用于制备高速、高频的电子器件，如高速场效应晶体管、微波集成电路等。
GaAs(砷化镓)
砷化镓太阳能电池
• 中文名称：
– 砷化镓太阳能电池
• 英文名称：
– gallium arsenide solar cell
• 定义：
– 以砷化镓为基体材料的太阳能电池。
• 砷化镓晶片发展前景 • 2010年5月，新一期英国《自然》杂志报告说，美国 研究人员研发出一种可批量生产砷化镓晶片的技术，克服 了成本上的瓶颈，从而使砷化镓这种感光性能比硅更优良 的材料有望大规模用于半导体和太阳能相关产业[2]。 • 美国伊利诺伊大学等机构研究人员报告说，他们开发 出的新技术可以生成由砷化镓和砷化铝交叠的多层晶体， 然后利用化学物质使砷化镓层分离出来，可同时生成多层 砷化镓晶片，大大降低了成本。这些砷化镓晶片可以像 “盖章”那样安装到玻璃或塑料等材料表面，然后可使用 已有技术进行蚀刻，根据需要制造半导体电路或太阳能电 池板。 • 不过，该技术目前还只能用于批量生产较小的砷化镓 晶片，如边长500微米的太阳能电池单元。下一步研究将 致力于利用新技术批量生产更大的砷化镓晶片。
• • • • • • • • • • • • • • • •
3 国外技术的进展 3. 1 单结GaAs 太阳电池 3. 1. 1 单结GaAs/ GaAs 太阳电池 20 世纪70～80 年代,以GaAs 单晶为衬底的单 结GaAs/ GaAs 太阳电池研制基本采用L PE 技术生 长,最高效率达到21 %。80 年代中期,已能大批量 生产面积为2 cm ×2 cm 或2 cm ×4 cm 的GaAs/ GaAs 电池,如美国休斯公司采用多片L PE 设备,年 产3 万多片2 cm ×2 cm 电池,最高效率达19 % ,平 均效率为17 %(AM0) ;日本三菱公司采用垂直分离 三室L PE 技术,一个外延流程可生产200 片2 cm × 2 cm GaAs 电池,最高效率达19. 3 % ,平均效率为 17. 5 %(AM0) 。此外,国外也用MOCVD 技术研制 GaAs/ GaAs 太阳电池,美国生产的GaAs/ GaAs 太阳 电池,批产的平均效率达到了17. 5 %(AM0) 。 3. 1. 2 单结GaAs/ Ge 太阳电池
砷化稼介绍
4.1砷化镓的制备 砷化镓的制备
砷化镓材料的制备 与硅相仿，砷化镓材料也可分为体单晶和外 延材料两类。体单晶可以用作外延的衬底材料，也可以采用离子 注入掺杂工艺直接制造集成电路（采用高质量、大截面、半绝缘 砷化镓单晶）。重点是液封直拉法（即液封乔赫拉斯基法，简称 LEC法）,但水平舟生长法（即水平布里其曼法）因制出的单晶质 量和均匀性较好，仍然受到一定的重视。液封直拉法的一个新发 展是在高压单晶炉内用热解氮化硼 (PBN)坩埚和干燥的氧化硼液 封剂直接合成和拉制不掺杂、半绝缘砷化镓单晶。另外，常压下 用石英坩埚和含水氧化硼为液封剂的方法也已试验成功。不论水 平舟生长法或是液封直拉法，晶体的直径均可达到100～150毫米 而与硅单晶相仿。
4、砷化镓材料的制备及应用 、
砷化镓材料，属Ⅲ-Ⅴ族化合物半导体材料。它具有一些优于硅的 性能，已成为仅次于硅材料的重要半导体材料。H.韦尔克于1952 年提出的Ⅲ－Ⅴ族化合物具有优良的半导电性质。当时从禁带宽 度和电子迁移率推测砷化镓兼具硅和锗的优点，于是开展了对砷 化镓等化合物半导体材料的研究。最初10年进展不大。1962年砷 化镓激光器问世以后，砷化镓器件发展很快。尽管由砷化镓取代 硅、锗的设想尚未实现，但它在激光、发光和微波等方面已显示 出优异的性能。用砷化镓已制造出高速集成电路，对材料质量提 出更高要求，促使砷化镓材料的研究更加深入。
4.2砷化镓的外延生长 砷化镓的外延生长
砷化镓的外延生长按工艺可分为气相和液相外延，所得外延层在 纯度和晶体完整性方面均优于体单晶材料。通用的汽相外延工艺 为Ga/AsCl3/H2法,这种方法的变通工艺有Ga/HCl/AsH3/H2和 Ga/AsCl3/N2法。为了改进Ga/AsCl3/H2体系气相外延层的质量， 还研究出低温和低温低压下的外延生长工艺。液相外延工艺是 用 Ga/GaAs熔池覆盖衬底表面,然后通过降温以生长外延层,也可 采用温度梯度生长法或施加直流电的电外延法。在器件(特别是微 波器件)的制造方面,汽相外延的应用比液相外延广泛。液相外延 可用来制造异质结(如GaAs/AlxGa1-xAs)，因此它是制造砷化镓双 异质结激光器和太阳电池等的重要手段。
砷化镓红外发光二极管
砷化镓红外发光二极管砷化镓（GaAs）是一种由砷和镓组成的Ⅲ-Ⅴ族化合物半导体材料，具有优异的光学和电子特性。
在光电行业中，GaAs经常被用来制造红外发光二极管（Infrared LED）。
这种特殊的发光二极管能在人眼无法察觉的波长范围内发出红外光，因此在许多领域具有广泛的应用价值。
一、砷化镓红外发光二极管的工作原理砷化镓红外发光二极管的核心部分是由P型和N型半导体材料形成的PN结。
当电流通过PN结时，部分电子会从N型材料中被激发并跃迁到P型材料的价带，同时失去的能量将以光的形式释放出来。
由于GaAs材料的能带结构特殊，这些被激发的电子只能在特定的能级之间移动，从而导致光子的发射和吸收。
这种现象被称为受激发射，是砷化镓红外发光二极管发光的基本原理。
二、砷化镓红外发光二极管的优点高效性：相对于其他红外光源，砷化镓红外发光二极管具有更高的发光效率。
这使得它在长时间使用时能够节约能源，并且不需要额外的散热装置。
可靠性：由于砷化镓红外发光二极管的运行温度较低，因此具有较高的可靠性和稳定性。
此外，它的抗冲击和抗振动性能也较好，适用于各种恶劣环境。
长寿命：由于其高效性和可靠性，砷化镓红外发光二极管的寿命相对较长，通常能够达到数万小时甚至更长。
安全性：砷化镓红外发光二极管不会产生紫外线或X射线等有害辐射，因此在使用过程中对人体健康没有威胁。
应用广泛：由于砷化镓红外发光二极管具有多种优点，因此在实际应用中具有广泛的可能性。
以下是一些具体的应用领域：（1）通信和数据传输：砷化镓红外发光二极管可用于光纤通信、红外数据传输和无线通信等领域，如光纤收发器、光通信模块、卫星通信等。
（2）生物医学：在医疗设备中，砷化镓红外发光二极管可用于内窥镜、手术显微镜、光谱分析仪等设备中的红外光源。
此外，在生物成像和诊断中也具有广泛的应用。
（3）安全和监控：砷化镓红外发光二极管可用于红外热像仪、安防监控摄像头、烟雾探测器等设备中，提高设备的夜视能力和安全性。
砷化镓的光谱响应范围
砷化镓的光谱响应范围1.引言1.1 概述砷化镓（GaAs）是一种重要的半导体材料，具有许多优异的电学和光学性能，因此在光电器件领域中广泛应用。
砷化镓材料的特点是具有较高的载流子迁移率、较高的光吸收系数、宽的直接能隙和良好的机械和热特性。
砷化镓的光谱响应范围是指材料对于不同波长的光线的响应能力。
通常来说，砷化镓在可见光谱范围内具有很好的光吸收能力，其光谱响应范围覆盖了约400到900纳米的波长范围。
在该范围内，砷化镓对光的吸收系数较高，因此可以有效地将光能转化为电能。
此外，砷化镓在红外光谱范围内也具有良好的光谱响应能力。
砷化镓材料的带隙能量相对较小，因此能够吸收具有较长波长的光线。
这使得砷化镓在红外光谱范围内有着广泛的应用，如红外探测器、红外传感器、光通信等领域。
总的来说，砷化镓具有在可见光谱和红外光谱范围内的广泛光谱响应能力，使其成为光电器件领域中重要的材料之一。
通过深入研究砷化镓的光谱响应特性，可以进一步拓展其在光电器件中的应用前景，为光电子技术的发展做出更大的贡献。
1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本文的结构如下：第一部分是引言部分，介绍了本文的背景和目的。
第二部分是正文部分，主要讨论了砷化镓的基本特性和光谱响应范围。
第三部分是结论部分，总结了砷化镓的光谱响应范围，并展望了砷化镓在光电器件中的应用前景。
接下来，将按照上述结构，逐一介绍各个部分的内容。
1.3 目的本文旨在探讨砷化镓材料的光谱响应范围。
通过对砷化镓材料的基本特性和光谱响应范围的研究，可以更好地了解砷化镓在光电器件领域的应用潜力。
具体而言，本文的目的包括以下几个方面：1. 探究砷化镓的光谱响应范围：通过对砷化镓的材料结构以及能带结构的分析，研究砷化镓材料对不同波长的光的响应情况。
分析砷化镓在紫外、可见光、红外等波段的响应特性，以期了解其在不同波长范围内的光电转换效率。
2. 探索砷化镓在光电器件中的应用潜力：根据砷化镓的光谱响应范围，分析其在光电器件中的应用前景。
砷化镓
同时还有很多对砷化镓的研究与了解的报告，例如“GaAs基微机械加工 技术", “GaAs微结构中共振隧穿薄膜介观压阻效应研究”，“基于GaAs PIN二极管的宽带大功率单片单刀双掷开关”，“GaAs 10 bit DAC的抗 辐射设计和实验”，“具有正斜率增益的GaAs MMIC宽带放大器芯片设 计”等。 一些相关文献资料：
1 辐照效应
1.1 电路选取 GaAs加权相加电路是一个中等规模集成电路，完成将输入的数字信 号合成模拟信号的功能，具有数模混合的功能，在试验过程中可以充分 研究辐射对数模结构的影响。通过研究加权相加电路在辐射前后的效应， 统计分析试验结果，从而优化电路，开发具有抗辐射能力的GaAs IC，建 立涵盖电路设计、工艺制造、测试和试验等一整套GaAs IC的生产制造技 术，满足我国航空航天领域对GaAs IC的需求。 1.2辐照损伤机理 GaAs MESFET是以“多子”来输运电流的有源器件，因此其本身具 有很高的抗辐照特性。从资料上看GaAs MESFET在抗辐射加固上的主要
1
应用
砷化镓于1964年进入实用阶段，砷 化镓可以制成电阻率比硅、锗高 3 个数量级以上的半绝缘高阻材料 , 用来制作集成电路衬底、红外探测 器、γ 光子探测器、微波集成电路、 红外线发光二极管、半导体激光器 和太阳电池等元件。由于其电子迁 移率比硅大 5 ～6倍，故在制作微波 器件和高速数字电路方面得到重要 应用。此外，还可以用于制作转移 器件──体效应器件。
2.制造技术
以热分解的方式在衬底上进行气相沉积（气相外延），生成Ⅲ-Ⅴ族、Ⅱ-Ⅵ 04 族化合物半导体及其三元、四元化合物半导体薄膜单晶。20世纪70年代末， MOCVD开始用于研制GaAs太阳电池。与LPE相比，MOCVD虽然设备成本较高，但 具有不可比拟的优越性。两者的比较如表1所示。 外延技术 LPE MOCVD
砷化镓晶片重量计算公式
砷化镓晶片重量计算公式砷化镓（GaAs）晶片是一种常用的半导体材料，广泛应用于光电子器件、微波器件、太阳能电池等领域。
在实际应用中，我们经常需要计算砷化镓晶片的重量，以便进行材料的管理和设计。
本文将介绍砷化镓晶片重量的计算方法及相关公式。
首先，我们需要了解砷化镓的化学成分和晶体结构。
砷化镓的化学式为GaAs，它是由镓（Ga）和砷（As）元素组成的化合物。
在晶体结构上，砷化镓属于立方晶系，具有锌刚石结构，每个镓原子周围都有四个砷原子。
这些基本的化学和结构特性将有助于我们计算砷化镓晶片的重量。
砷化镓晶片的重量可以通过以下公式进行计算：重量（g）= 密度（g/cm³）×体积（cm³）。
首先，我们来计算砷化镓的密度。
砷化镓的密度通常在5.32 g/cm³左右，这个数值可以根据具体的实验数据进行调整。
然后，我们需要计算砷化镓晶片的体积。
砷化镓晶片的体积可以通过以下公式进行计算：体积（cm³）= 面积（cm²）×厚度（cm）。
在实际应用中，砷化镓晶片的形状和尺寸各不相同，因此我们需要根据具体的晶片尺寸来计算其面积和厚度。
一般来说，砷化镓晶片的形状可以是矩形、圆形或其他复杂的形状，我们需要根据实际情况进行计算。
以矩形砷化镓晶片为例，假设其长为L、宽为W、厚度为H，则其面积可以表示为：面积（cm²）= 长（cm）×宽（cm）。
然后，我们将面积和厚度代入上述的体积公式中，就可以得到砷化镓晶片的体积。
最后，将密度和体积代入重量的计算公式中，就可以得到砷化镓晶片的重量。
除了上述的基本计算方法外，我们还可以通过一些现代化的工具来进行砷化镓晶片重量的计算。
例如，我们可以利用计算机辅助设计（CAD）软件来对砷化镓晶片的形状进行建模，并通过软件自动计算其重量。
这种方法不仅可以提高计算的准确性，还可以节省大量的时间和人力成本。
在实际应用中，砷化镓晶片的重量计算对于材料的管理和设计具有重要的意义。
砷化镓半导体
砷化镓半导体
砷化镓半导体(GaAs)是一种半导体，由锗和砷组成，具有较高的电子注入能力和较低的热稳定性。
它可以在不同的温度范围内发挥出色卓越的热稳定性，从而使它成为最受欢迎的半导体材料之一。
砷化镓半导体具有非常高的电子活性，使其具有非常高的电子传输速率。
在砷化镓的表面上，电子由锗原子释放，并可以被电子捕获，形成电子传输通道。
这些电子传输通道使得电子可以通过砷化镓半导体的表面传输，从而提高电子的传输速率。
由于砷化镓半导体具有较低的热稳定性，因此它可以在非常低的温度范围内发挥出色卓越的热稳定性。
在低温下，砷化镓半导体可以有效地吸收、转换和传输热量，从而降低热损耗和噪声。
此外，砷化镓半导体还具有良好的抗电磁干扰能力，可以有效地阻挡外界的电磁波，从而提高系统的信号完整性。
砷化镓半导体是非常受欢迎的半导体材料之一，它可以实现高精度、高效率、低功耗的电子电路。
它可以用于制造高速放大器、调制解调器、电源管理器、光电接收器等电子电路。
此外，它还用于制造高性能的太阳能电池，以及用于发射和接收微波信号的微波电路等。
总而言之，砷化镓半导体的优异性能使它成为最受欢迎的半导体材料之一，它可以满足各种应用领域的要求，使得电子电路具有更高的性能和可靠性。
砷化镓
砷化镓李启靖何智慧杨海荣砷化镓（gallium arsenide）（化学式GaAs）是一种重要的半导体材料。
它在许多领域都得到了重要的应用。
本文将从四个方面进行对砷化镓的介绍。
一、砷化镓的简介砷化镓是Ⅲ-Ⅴ族元素化合的化合物，黑灰色固体，熔点1238℃。
它在600℃以下，能在空气中稳定存在，并且不为非氧化性的酸侵蚀。
砷化镓可作半导体材料，其电子迁移率高、介电常数小，能引入深能级杂质、电子有效质量小，能带结构特殊，可作磊晶片。
由于传送讯号的射频元件需要工作频率高、低功率消耗、低杂讯等特色，而砷化镓本身具有光电特性与高速，因此砷化镓多用於光电元件和高频通讯用元件。
砷化镓可应用在WLAN、WLL、光纤通讯、卫星通讯、LMDS、VSAT等微波通讯上。
不过，砷化镓材料成本较高，使用的制程设备也与一般IC业者常用的矽制程设备不同。
砷化镓材料是继硅单晶之后第二代新型化合物半导体材料中最重要、用途最广泛的材料之一。
在微电子和光电子领域有着巨大的应用空间，主要用于制作高速、高频、大功率等微电子器件和电路，随着IT行业的发展，市场空间不断扩大。
在光电子领域，随着全球LED市场突飞猛进的发展，在世界半导体固态照明大趋势的引领下，砷化镓晶片的需要已经开始大幅增加。
随着科学技术的不断发展，砷化镓材料将有更加广泛的用途。
砷化镓材料在世界发达国家均被视为战备储备物资，美、英、法、俄、日、德等国家都对砷化镓材料的开发应用投入了巨资，尤其美国还将砷化镓材料的生产应用技术列入国防白皮书，从而对美国国防技术起到了重要作用。
在现代军备技术中，几项关键技术均与砷化镓材料有直接关系。
例如，机载相控雷达、战术红外线夜视镜，抗辐射电子元件，红外线激光导航、红外线激光瞄准仪等。
以砷化镓化合物半导体材料为代表的新型信息功能材料已经列入国家高科技优先发展目录，信息功能已成为国家鼓励发展产业。
二、砷化镓的应用由于砷化稼拥有高频、低噪声与高电子迁移率的物理特性, 砷化稼微波器件技术最初是应用在国防、太空科技及人造卫星通讯方面, 由于无线通讯的需求量不断成长, 砷化稼微波器件现已广泛普及到一般的商业用途, 例如在手机功率放大器、计算机产品、工业应用及无线电通信等方面。
砷化镓怎么读
砷化镓怎么读
Shen hua jia
砷化镓(alium arsenide),化学式GaAs。
灰色固体,熔点1238°C。
它在600°C以下，能在空气中稳定存在,粗不被非氧化性的酸侵蚀。
砷化镓是一种重要的半导体材料。
属功-V族化合物半导体。
属闪锌矿型晶格结构,晶格常数5.65*10-10m,熔点1237°C,禁带宽度1.4电子伏。
砷化镓于1964年进入实用阶段。
砷化镓可以制成电阻率比硅、锗高3个数量级以上的半绝缘高阻材料,用来制作集成电路衬底、红外探测器、y光子探测器等。
由于其电子迁移率比硅大5~6倍,故在制作微波器件和高速数字电路方面得到重要应用。
用砷化镓制成的半导体器件具有高频、高温、低温性能好、噪声小、抗辐射能力等优点。
此外，还可以用于制作转移器件一体效应器件。
砷化镓是半导体材料中兼具多方面优点的材料,但用它制作的晶体三极管的放大倍数小，导热性差,不适宜制作大功率器件。
虽然砷化镓具有优越的性能，但由于它在高温下分解，故要生产理想化学配比的高纯的单晶材料,技术上要求比较高。
砷化镓 双折射
砷化镓双折射
砷化镓（GaAs）是一种半导体材料，常用于制造高速电子器件和光电器件。
双折射（birefringence）是光学中的一个现象，指的是光在某些介质中传播时，不同偏振方向上的折射率不同，导致光波分成两个速度不同的偏振分量。
砷化镓作为一种光学材料，也可能表现出双折射现象。
这通常与材料的晶体结构、应力状态以及光学特性有关。
例如，砷化镓的晶体结构可能导致某些方向上的光传播速度不同于其他方向，从而产生双折射。
此外，材料中的应力或缺陷也可能影响折射率，进一步影响双折射的性质。
需要注意的是，双折射是一个相对复杂的光学现象，涉及到光的偏振、干涉和衍射等多个方面。
