机械制造装备设计习题

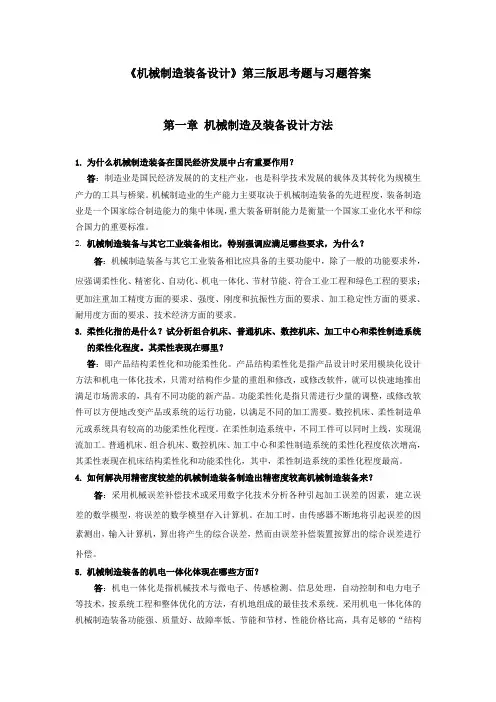

机械制造装备设计第一章习题答案(关慧贞)
《机械制造装备设计》第三版思考题与习题答案第一章机械制造及装备设计方法1.为什么机械制造装备在国民经济发展中占有重要作用？答：制造业是国民经济发展的的支柱产业，也是科学技术发展的载体及其转化为规模生产力的工具与桥梁。
机械制造业的生产能力主要取决于机械制造装备的先进程度，装备制造业是一个国家综合制造能力的集中体现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
2.机械制造装备与其它工业装备相比，特别强调应满足哪些要求，为什么？答：机械制造装备与其它工业装备相比应具备的主要功能中，除了一般的功能要求外，应强调柔性化、精密化、自动化、机电一体化、节材节能、符合工业工程和绿色工程的要求；更加注重加工精度方面的要求、强度、刚度和抗振性方面的要求、加工稳定性方面的要求、耐用度方面的要求、技术经济方面的要求。
3.柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？答：即产品结构柔性化和功能柔性化。
产品结构柔性化是指产品设计时采用模块化设计方法和机电一体化技术，只需对结构作少量的重组和修改，或修改软件，就可以快速地推出满足市场需求的，具有不同功能的新产品。
功能柔性化是指只需进行少量的调整，或修改软件可以方便地改变产品或系统的运行功能，以满足不同的加工需要。
数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
普通机床、组合机床、数控机床、加工中心和柔性制造系统的柔性化程度依次增高，其柔性表现在机床结构柔性化和功能柔性化，其中，柔性制造系统的柔性化程度最高。
4.如何解决用精密度较差的机械制造装备制造出精密度较高机械制造装备来？答：采用机械误差补偿技术或采用数字化技术分析各种引起加工误差的因素，建立误差的数学模型，将误差的数学模型存入计算机。
在加工时，由传感器不断地将引起误差的因素测出，输入计算机，算出将产生的综合误差，然而由误差补偿装置按算出的综合误差进行补偿。
机械制造装备设计(专科)(新)
一、单选(共计30分,每题2.5分)错误:【D】错误:【A】3、组合攻丝机床加工螺孔的工艺方法是用（）加工螺纹。
滚刀B.钻头C.镗刀D.丝锥错误:【D】错误:【D】错误:【A】6、下列不是机床主轴轴承选择的依据是（）。
刚度B.承载能力C.旋转精度D.极限转速错误:【B】错误:【A】错误:【C】错误:【D】错误:【D】错误:【B】错误:【C】二、判断(共计70分,每题2.5分)13、主轴轴承可根据刚度、旋转精度和极限转速来选择。
（）错误:【A】14、为了便于维修，多轴箱的油泵齿轮最好布置在中间排。
（）错误:【B】15、推力轴承置于主轴后端用于轴向精度要求高的精密机床。
（）错误:【B】16、铸铁材料的抗振性能好，常作为机床支承件的首选材料。
（）错误:【A】17、加工装备的动力参数是各种执行件的运动速度。
（）错误:【B】错误:【A】19、爬行是进给机构低速转动时工作台的均匀运动现象。
（）错误:【B】错误:【B】21、组合机床联系尺寸图设计要考虑夹具外轮廓大小。
（）错误:【A】错误:【A】23、为了便于维修，多轴箱的油泵齿轮最好布置在第Ⅰ排。
（）错误:【A】错误:【B】错误:【A】错误:【B】27、机床工作台设置斜向隔板主要用于提高其抗弯刚度。
（）错误:【B】错误:【B】29、钻孔多轴箱主轴的前、后支承均采用圆锥滚子轴承（）错误:【B】30、滑台是实现组合机床主运动的通用动力部件。
（）错误:【B】31、机床支承件采用横向隔板来加强其抗弯刚度。
（）错误:【B】错误:【A】错误:【B】错误:【B】错误:【B】36、被加工零件工序图重点反映本工序加工内容及装夹方案。
（）错误:【A】错误:【B】错误:【A】错误:【B】错误:【B】一、单选(共计35分,每题2.5分)错误:【A】错误:【A】错误:【C】错误:【A】错误:【C】6、卧式车床车削螺纹时，必须使（）的运动保持严格的传动比关系。
错误:【D】错误:【B】8、组合攻丝机床加工螺孔的工艺方法是用（）加工螺纹。
机械制造装备设计习题及解答
《机械制造装备设计》习题及解答一、填空题1.机床精度包括：几何精度，传动精度，运动精度和定位精度。
2.相邻两个变速组齿轮，采用交错排列或共用齿轮传动机构可以缩短其轴向长度。
3.矩型导轨和燕尾型导轨常用镶条来调整侧面间隙，镶条分为平镶条和斜镶条两种。
4.机床夹具的基本组成部分包括定位元件，夹紧装置，夹具体三部分。
5.减小夹紧变形的方法合理确定夹紧力的方向、作用点和大小，在可能条件下采用机动夹紧，并使各接触面上所受的单位压力相等，提高工件和夹具元件的装夹刚度。
6.在机床上用夹具装夹工件时，其主要功能是使工件定位，夹紧。
7.在金属切削机床上使用的夹具统称为机床夹具。
8.一个尚未定位的工件其位置是不确定的，空间直角坐标系中有6个自由度。
9.机床应具有的性能指标包括：工艺范围，加工精度，生产率，自动化程度和可靠性。
10.矩形导轨和燕尾形导轨可采用镶条来调整侧面间隙，辅助导轨副用压板来调整间隙。
11.主轴上的传动方式主要有带传动和齿轮传动；精密机床、高速加工中心和数控车床常用的驱动方式是：电动机直接驱动主轴。
12.定位元件中适合于工件以精基准圆柱孔定位的元件有定位轴，定位销，心轴。
13.分度装置的分度精度等级一般分为超精密，级精密级，普通级三种。
14.基准误差研究的主要对象是工件的定位基准，工序基准两个基准。
15.定位是确定工件在夹具中的占有正确位置的过程。
16.定位方法中属于不正确的定位方式是欠定位。
17.一个变速组内的最大传动比与最小传动比的比值称为变速组的变速范围；其中，级比指数为1的变速组称为基本组，第一扩大组的级比指数为x1=x0×p0（用公式表示）。
18.加强筋（肋）的主要用途是加强局部刚度和减少薄壁振动。
19.主轴组件由主轴、支承轴承、传动件、定位元件等组成。
20.机动夹紧装置包括力源装置，中间传力机构，夹紧元件三部分21.按夹紧力的方向单件联动夹紧有三种方式单件同向联动夹紧，单件对向联动夹紧，互垂力或斜交力联动夹紧。
(完整版)机械制造装备设计课后习题答案整理
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？（需要看教材确认答案）1)柔性化精密化自动化机电一体化节材节能2)符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6机械制造装备的机电一体化体现在哪些方面？可获得什么好处？1)机械制造装备的机电一体化体现在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2.对机器或机组系统工作程序的控制；3.用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3)仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备。
1-8工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
机械制造装备设计
机械制造装备设计1.车床CA 6140表示机床的最大加工直径为400mm，Z3040表示钻床2.拉床的主参数是额定拉力3.机床必须具备的三个基本部分是:动力源、执行件、传动装置4.车削加工时的主运动是工件的旋转，铣削加工时的主运动是刀具的旋转，拉削加工时的主运动是拉刀的往复直线运动（必考）5.机床CA 6140中，主运动传动链的两末端件是电机和主轴6.内传动链（进给传动链）两末端件是主轴和刀架7.从实心材料上加工出孔时应选用加工方法是钻孔，对预制孔进行半精加工或精加工时，应选用加工方法是铰孔8.齿轮加工方法可分为成形法和展成法，圆柱齿轮加工机床主要有滚齿机，插齿机等9.滚齿机、插齿机、剃齿机都采用展成法，铣齿机采用成形法10.滑动导轨间隙常用压板和襄条来调整11.滚珠丝杠副消除间隙和预加载荷有多种方法，最常用的是双螺母法12.滚珠丝杠消除间隙和预加载荷的方法，有双螺母法、垫片式、齿差式（多选）13.直线运动机床的主运动做直线运动，这种机床有刨床和拉床两大类14.某机床主轴转速按等比数列分级，已知n1=11.8，nmax=530，变速级数Z=12，则该数列的公比φ应为1.4115.转塔式六角车床不具有（）部件C尾座A横刀架B主轴箱C尾座D溜板箱16.在y3150E型滚齿机上滚切直齿圆柱齿轮时，滚刀、工件的旋转以及滚刀沿工件轴线方向的移动是表面成形运动17.数控机床，按其测量反馈装置的有无及位置可以分为开环控制系统、半闭环控制系统和（）A闭环控制系统A闭环控制系统B无反馈C有反馈D不确定18.主轴的传动方式主要有（）、带传动和电机直接驱动A齿轮传动A齿轮传动B齿条传动C涡轮蜗杆传动D摩擦传动19.机床定位部件，运动达到规定位置的精度，称为（）D定位精度A几何精度B运动精度C传动精度D定位精度20.关于拉床的使用范围及类型，下列说法不正确的是（）C拉床的主参数，是机床最大拉削长度A拉床主要用于加工通孔，平面、沟槽及直线成形面B拉削加工精度较高，表面粗糙度较细C拉床的主参数是机床最大拉削长度D一种拉刀只能加工同一形状的表面21.机床型号的首位字母“Y”表示，该机床是（）B齿轮加工机床A铣床B齿轮加工机床C压力机D螺纹加工机床22.下列哪一项不是磨外圆时的进给运动（）A砂轮的旋转运动A砂轮的旋转运动B工件的旋转运动C工件相对砂轮的轴向运动D砂轮的径向运动23.在台式钻床上钻孔，其主运动和进给运动（）A均由刀具来完成A均由刀具来完成B均由工件来完成C分别由工件和刀具来完成D分别由刀具和工件来完成24.最适合大批量生产自动化的机床是（）C组合机床和专用机床A通用机床B大型机床C组合机床和专用机床D数控机床25.金属切削机床有工业母机或工具机之称习惯上简称为机床（√）26.拉孔的进给运动是靠刀齿齿升量来实现的（√）27.车床上可以加工螺纹，钻孔，车圆锥体（√）28.主运动是消耗功率最大的运动，一般情况下，主运动可以两个或三个（×）29.镗削只能加工孔（×）30.加工中心为实现自动换刀，主轴组件应具有哪些装置？其作用是什么？⑴加工中心主轴内必须有自动拉紧刀杆的机构，把刀杆拉紧（2分）⑵为了清除主轴孔内可能进入的切屑，应有切屑清除装置（2分）⑶为了使主轴上的端面键能进入刀杆上的键槽，主轴必须有旋转定位机构，使主轴停止在一定的位置上，使之31.滚珠丝杠预拉伸的目的是什么？为达到预拉伸的目的，滚珠丝杠，厂家采取什么措施？滚珠丝杠的预拉伸的目的，是为了提高滚珠丝杠的拉压刚度与补偿丝杠的热变形（3分）使丝杠在最大轴向载荷作用下，受力方向仍然保持受拉状态（1分）丝杠的预拉伸量应能补偿丝杠的热变形（1分）滚珠丝杠厂家特制丝杠螺距，比设计值小一些（4分）32.绘制简图说明车床卸荷带轮的作用？卸荷带轮能将径向载荷卸给箱体，使轴Ⅰ的花键部分只传递转距，从而避免因胶带拉力而使轴Ⅰ产生弯曲变形。
机械制造装备设计复习题及答案
机械制造装备设计复习题及答案一、判断题1．可靠度是产品的可靠性度量标准，是指产品完成规定任务的概率. （ F ）2.机械制造装备设计的评价，包括;技术经济评价、可靠性评价、人机工程评价、结构工艺评价、标准化评价。
( √ )3. 噪声的客观物理量可用声压级、声功率级、声强级来表示。
( √ )4.当运动部件低速运动时，主动件匀速运动，从动件时走时停，或时快时慢的现象，称为爬行。
( √ )5.直流电机的无级调速，是采仅用调压的方法来达到主轴所需转速。
（×）6.主轴旋转精度是指，在无载荷低速转动条件下，主轴部件的径向跳动和端面圆跳动。
（√）7..机床的精度包括：几何精度、运动精度、传动精度、定位精度、工作精度、精度保持性。
（√）8导轨应满足的仅要求：导轨精度高。
（×）9.加工中心的刀库类型有：鼓轮式刀库、链式刀库、格子箱式刀库、直线刀库。
（√）10.物流系统的特点有：实现价值特点、主要功能特点、物流过程特点、物流运行特点。
（√）11.绿色产品设计是充分考虑产品的功能、质量、开发周期的同时，使产品从设计、制造、使用对环境影响最小，资源利用率最高。
（×）12..影响机床振动主要原因：机床刚度、机床阻尼、机床系统固有频率.( √ )13．机床工作时的内热源有：电机、液压系统、机械摩擦、切削热。
( √）14.当机床部件产生爬行现象时，仅会影响机床的定位精度。
( ×）15.直流电机的无级调速，是采用调压和调磁的方法，来达到主轴所需转速。
（√）16.磁浮轴承的特点是：有机械磨损、理论上速度有限。
（×）17..机床的精度包括：几何精度、运动精度、传动精度、定位精度、工作精度、精度保持性。
（√）18导轨应满足的仅要求：导轨精度高、承载能力。
（×）19..主轴轴承的配置形式：仅有刚度型。
（×）20．主轴轴承的配置形式：仅有速度型。
（×）二.选择题1.称为机器人的机械本体,也称为主体的是 ( D )A手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度.B.运动静度,C.传动静度.D.定位精度.3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选( B ).A.矩形导轨B,三角形导轨 C.燕尾形导轨. D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为（ C ）。
机械制造装备设计自考试题及答案
机械制造装备设计自考试题及答案一、单项选择题（每题1分，共10分）1. 机械加工过程中，刀具材料应具备的性能不包括以下哪一项？A. 高硬度B. 高耐磨性C. 高韧性D. 低耐热性答案：D2. 在金属切削加工中，切削速度对切削温度的影响是？A. 正相关B. 负相关C. 无关D. 先正相关后负相关答案：A3. 下列哪一项不是机床的主要组成部分？A. 床身B. 导轨C. 刀具D. 主轴箱答案：C4. 在机械加工中，提高生产率的有效途径不包括以下哪一项？A. 提高切削速度B. 增加进给量C. 减少工件材料的硬度D. 使用复合刀具答案：C5. 以下哪一项不是机械加工精度的影响因素？A. 机床的精度B. 刀具的磨损C. 操作者的技能D. 工件的重量答案：D6. 在数控机床中，数控系统的主要功能不包括？A. 程序存储B. 输入输出处理C. 主轴驱动D. 刀具夹紧答案：D7. 机械加工中，为了减少振动，通常采取的措施不包括？A. 减小切削速度B. 增大刀具的前角C. 使用逆铣D. 减小进给量答案：C8. 下列哪一项不是提高机床刚度的措施？A. 增加构件的截面尺寸B. 合理选择支撑点C. 减小构件的截面尺寸D. 采用卸荷装置答案：C9. 在机械加工中，为了减少热变形对加工精度的影响，通常采取的措施是？A. 增加切削液的流量B. 减少切削液的流量C. 增加工件的夹紧力D. 减少工件的夹紧力答案：A10. 以下哪一项不是机床的精度要求？A. 几何精度B. 运动精度C. 传动精度D. 材料精度答案：D二、多项选择题（每题2分，共10分）11. 机床的传动系统包括哪些部分？A. 变速箱B. 传动轴C. 齿轮D. 皮带答案：A, B, C, D12. 刀具材料的基本要求包括哪些？A. 足够的硬度B. 良好的热稳定性C. 良好的导电性D. 良好的韧性答案：A, B, D13. 在机械加工中，影响切削力的因素包括？A. 工件材料的硬度B. 刀具材料的硬度C. 刀具的几何参数D. 切削用量答案：A, C, D14. 以下哪些因素会影响机床的使用寿命？A. 机床的制造质量B. 机床的维护保养C. 机床的工作负荷D. 操作者的技能答案：A, B, C, D15. 机床的几何精度包括哪些方面？A. 部件的相互位置精度B. 部件的运动精度C. 部件的形状精度D. 部件的尺寸精度答案：A, B, C, D三、简答题（每题5分，共20分）16. 简述数控机床的特点。
机械制造装备设计习题
(1)写出结构式(2)画出转速图1 .钻床的主运动参数为主轴的转速，品的主参数应尽可能采纳 优先数系。
2 .帮助支承和可调支承的区分 帮助支承起定位作用,可调支承不起定位作用。
3 .产品系列化设计的“三化”是指 系列化、标准化、通用化°4 .磨床的主运动是指 砂轮的回转运动。
5 .主轴的变速范围是指 主轴的最大转速与最小转速的比值 。
6 .有级变速主轴转速一般按等比级数7 .进给系统中，各传动件的计算转速是9 .设计分级变速箱时，变速箱公比取大于电动机的恒功率调速范围，变速箱结构 简洁，主传动系功 率特性图缺口 °10 .专用机床夹具至少必需由 定位装置、夹紧装置和底座 三个基本部分组成。
11 .在夹具中采纳偏心轮夹紧工件比用螺旋压板夹紧工件的动作遮_,但其自锁性要比后者差。
12 .料仓式上料装置的基本组成是 料仓,隔料器,上料器,上料杆和卸料杆 。
13 .在选择机床主轴滚动轴承时,后轴承精度常比前轴承精度—o 14 .磨床运动功能图的运动功能式为W/CfZfXfBaCp /T 。
15 .无论是方形、圆形或矩形，空心截面的刚度都比实心截面的 大,圆形截面的抗扭刚度比方形截 面大，抗弯刚度比方形截面_小_ o 二、计算题：(10%)工件定位的三种方案如图所示,要求加工表面DB 距孔尺寸为A,试分析计算各种定位方案的定位误差?哪 种定位方案较好？b) C )0)解:(1)A 。
=0.4 + 0.17∕2sin450 =0.52mm(2)∆υ =0.4 +0.17/2 = 0.485 mm(3)ΔD = 0.4 + (0.17 +0.17 + 0.08) = 0.S2mm B 方案较好。
三、分析题：(15%)设计升降台铳床主传动系统,φ=1.41,主轴转速为rp45~2000r∕πιin,电动机转速为〃电=1440 r/min o排列。
最高转速 8.机床支承件常用的材料是 铸铁L答:十二级转速为：45r∕min, 63r∕min, 90r∕min, 125r∕min, 180r∕min, 250r∕min, 355r∕min, 500r∕min, 710r∕min,1000r∕min, 1400r∕min, 2000r∕min12=31 × 23 × 262.某机床主轴的转速图如图所示，若主轴计算转速为160r∕min,要求确定各中间传动轴及各齿轮的计算转速。
机械制造装备设计试题及答案
机械制造装备设计试题及答案一、单项选择题1. 在机械加工中，刀具材料的硬度通常应高于工件材料的硬度，这是因为刀具材料需要具有以下哪种特性？A. 高耐磨性B. 高韧性C. 高耐热性D. 高弹性答案：A2. 下列哪项不是机床的主要组成部分？A. 床身B. 刀架C. 夹具D. 电动机答案：D3. 在金属切削加工中，进给量的选取主要取决于以下哪个因素？A. 刀具材料B. 工件材料C. 机床类型D. 切削速度答案：B二、判断题1. 机床的精度越高，其加工出的零件精度也一定越高。
（）答案：错误2. 机械加工中，切削液的主要作用是降低切削温度和提高切削速度。
（）答案：正确3. 刀具的耐用度是指刀具从磨锐到再次磨锐时所进行的切削次数。
（）答案：正确三、简答题1. 简述数控机床相对于传统机床的优势。
答案：数控机床相较于传统机床具有以下优势：- 加工精度高，重复性好。
- 加工灵活性高，易于实现复杂零件的加工。
- 生产效率高，减少了换刀和对刀时间。
- 可以实现自动加工，减少人工干预。
- 适应性强，易于实现多品种、小批量生产。
2. 描述一下刀具磨损的三个主要阶段。
答案：刀具磨损的三个主要阶段包括：- 初期磨损阶段：刀具刚投入使用，磨损速度较快，但随着时间的推移，磨损速度会逐渐减慢。
- 正常磨损阶段：刀具磨损速度相对稳定，刀具性能和加工质量可以保持一定水平。
- 剧烈磨损阶段：当刀具磨损到一定程度后，磨损速度会急剧加快，导致加工质量下降，此时应更换刀具。
四、计算题1. 已知某车床主轴的转速范围为80-2800转/分钟，若加工一个直径为200mm的工件，进给速度为0.2mm/转，求在主轴转速为400转/分钟时的切削速度。
答案：切削速度 = 进给速度× 主轴转速 / 工件直径= 0.2mm/转× 400转/分钟 / 200mm= 0.4m/分钟五、论述题1. 论述现代机械制造装备设计中，如何实现绿色制造。
答案：现代机械制造装备设计中实现绿色制造的方法包括：- 采用节能高效的驱动系统，减少能耗。
(完整版)机械制造装备设计课后习题答案整理
1—1 为什么说机械制造装备在国民经济发展中起着重要的作用?制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁.装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1—2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求?为什么？（需要看教材确认答案）1)柔性化精密化自动化机电一体化节材节能2）符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中,不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工.1—6机械制造装备的机电一体化体现在哪些方面?可获得什么好处？1）机械制造装备的机电一体化体现在:其系统和产品的通常结构是机械的,用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2。
对机器或机组系统工作程序的控制；3。
用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1—7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3）仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备.1-8工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学.2）产品设计符合工业工程的需求:在产品开发阶段，充分考虑结构的工艺性，提高标准化、通用化程度，以便采用最佳的工艺方案，选择最合理的制造设备,减少工时和材料的消耗；合理地进行机械制造装备的总体布局,优化操作步骤和方法，减少操作过程中工人的体力消耗；对市场和消费者进行调研,保证产品合理的质量标准，减少因质量标准定得过高造成不必要的超频工作量。
《机械制造装备设计》习题与思考题
绪论1、机械制造业在国民经济中的地位如何，其发展趋势体现在哪些方面？2、机械制造技术的发展趋势如何？3、什么是机械制造装备有哪些类型，其功能是什么？第一章金属切削机床的总体设计1、机床设计应满足哪些基本要求？其理由是什么？2、机床设计的主要内容及步骤是什么?3、机床的尺寸参数根据什么确定？4、机床的运动参数如何确定？5、机床主轴转速采用等比数列的主要原因是什么?6、机床主轴转速数列的标准公比值有哪些?其制订原则是什么?7、选定公比值ϕ的依据是什么？8、机床的动力参数如何确定？9、如何确定机床主电动机的功率?10、如何确定进给电动机的功率?11、试用查表法求主轴各级转速⑴已知：ϕ＝1.58，n max＝950 r/min，Z＝6；⑵n min＝100 r/min，Z＝12，其中n1至n3、n10至n12的公比ϕ 1＝1.26，其余各级转速的公比ϕ 2＝1.58。
12、试用计算法求下列参数：⑴已知：R n＝10，Z＝11，求ϕ；⑵已知：R n＝335，ϕ＝1.41，求Z；⑶已知：Z＝24，ϕ＝1.06，求R n。
13、设计某规格机床，若初步确定主轴转速为n min＝32r/min，n max＝980 r/min，公比ϕ＝1.26，试确定主轴转速级数Z，主轴各级转速值和主轴转速范围R n。
第二章机床的传动系统设计1、什么是传动组的级比和级比指数？常规变速传动系统的各传动组的级比指数有什么规律？2、什么是传动组的变速范围？如何计算？各传动组的变速范围之间有什么关系?3、 某机床的主轴转速级数Z ＝18，采用双副和三副变速组，试写出符合级比规律的全部结构式，并指出其中扩大顺序与传动顺序一致的和不一致的方案各有多少个。
4、 判断下列结构式是否符合级比规律，符合者需说明其扩大顺序与传动顺序是否一致；不符者则需简要说明会出现什么情况。
⑴ 8＝21×22×24；⑵ 8＝24×21×22；⑶ 8＝22×21×23；⑷ 8＝22×23×245、 画出结构式12＝23×31×26相应的结构网，并分别求出第一变速组和第二扩大组的传动副数、级比、级比指数和变速范围。
机械制造装备设计课后习题答案完整
第五章课后习题答案1机床夹具的作用是什么？有哪些要求？作用：1、保证加工精度2、提高生产率3、扩大机床的使用范围4、减轻工人的劳动程度，保证生产安全5、降低成本要求：1、保证加工精度2、夹具的总体方案应与生产纲领相适应3、安全、方便、减轻劳动强度4、排屑顺畅5、夹具应有良好的刚度、强度、结构工艺性1.机床夹具的组成部分有哪些？1、定位元件及定位装置用于确定工件正确位置的元件或装置2、夹紧元件及夹紧装置用于固定工件已获得的正确位置的元件或装置3、导向及对刀元件用于确定工件与刀具的相互位置的元件4、动力装置5、夹具体用于将各元件、装置连接在一块，并通过它将整个夹具安装在机床上6、其它元件及装置3.何为六点定位原理？何谓定位的正常情况和非正常情况？它们各包括哪些方面？六点定位原理：采用六个按一定规则布置的约束点，限制工件的六个自由度使工件实现完全定位。
正常情况：根据加工表面的位置尺寸要求，需要限制的自由度均已被限制，称定位的正常情况。
正常情况分为：a完全定位六个自由度全部被限制b不完全定位少于六个自由度被限制非正常情况：根据加工表面的位置尺寸要求，需要限制的自由度没有完全被限制，或某个自由度被两个或两个以上的约束重负限制，称为非正常情况非正常情况分为：a.欠定位需要限制的自由度没有完全被限制b.过定位某个自由度被两个或两个以上的约束重负限制4、确定夹具的定位方案时，要考虑哪些方面的要求？在多个表面参与定位时：限制自由度最多的定位面——第一定位基准面或主基准面限制自由度较多的定位面——第二定位基准面或导向基准限制一个自由度的定位面——第三定位基准面或定程基准5、何谓定位误差？定位误差是由哪些因素引起的？定位误差：指工序基准在加工方向上的最大位置变动量所引起的加工误差，它是加工误差的一部分产生定位误差的原因：1、基准不重合带来的定位误差2、间隙引起的定位误差3、与夹具有关的因素产生的定位误差6、夹紧和定位的区别？对夹紧装置的基本要求有哪些？定位是确定工件在机床上或夹具中占有正确位置的过程。
机械制造装备设计-习题解答
“机械制造装备设计”部分习题解答第一章：1—3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里?答：机械制造装备的柔性化是机床可以调整以满足不同工件加工的性能。
柔性化包括产品结构柔性化和功能柔性化.按照柔性化从高到低排列应为：普通机床、数控机床、加工中心、FMS、组合机床（专用机床)。
普通机床柔性化表现在功能多、适应性强，为功能柔性化；数控机床和加工中心改变加工程序即可适应新的需要,结构柔性化；FMS加工效率较高，改变调度和程序可适应新的需要,为结构柔性化;组合机床（专用机床）生产率高，专门设计，适应性差，基本上无柔性。
1—9 机械制造装备设计有哪些类型？它们的本质区别是什么？答：机械制造装备设计类型有创新设计、变型设计和模块化设计三种类型.它们的本质区别：创新设计是一种新的理论、概念的设计,变型设计是在原设计基础上改变部分部件、参数或者结构的设计，模块化设计是采用预先设计的模块进行组合的一种设计方法.目前大多为变型设计,模块化设计缩短了新产品设计开发的时间,创新设计的产品很少。
1—15 设计的评价方法很多，结合机械制造装备设计，指出哪些评价方法较为重要，为什么?答：设计的评价方法有：技术经济评价、可靠性评价、人机工程学评价、结构工艺性评价、产品造型评价、标准化评价六种。
对于机械制造装备设计，这六种评价方法按重要程度由高向低排队一般是：可靠性评价、人机工程学评价、结构工艺性评价、标准化评价、技术经济评价、产品造型评价。
其原因是机械制造装备投资较大，使用周期较长。
为了保证产品质量、降低成本、提高可靠性和竞争能力，六种评价都是不可缺少的.可靠性评价对产品质量与可靠性进行评价；人机工程学评价产品设计在人机工程方面的合理性；结构工艺性评价是对产品结构便于加工制造的性能进行评价，以降低生产成本,缩短生产时间；技术经济评价综合评价产品技术的先进性和经济的合理性；标准化评价是在标准化方面对产品进行评价；而产品造型评价是对产品的外观设计的合理性和新颖性进行评价.1-17可靠性指的是什么？有哪些可靠性衡量指标?它们之间有哪些数值上的联系？答：可靠性是指产品在规定的条件和规定的时间内，完成规定任务的能力。
机械制造装备设计题和答案
一、单项选择题（每小题1分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
I. 主轴转速的计算是主轴传递全部功率时的（）。
【B】A.最高转速B.最低转速C.平均转速D .瞬时转速2•主轴箱的功用是支承主轴并把动力经变速机构传给主轴，使主轴带动工件按规定转速旋转，以实现（）。
【C ]A.旋转运动B .进给运动 C.主运动D.辅助运动3. 刨床的主运动是直线运动，它的主运动参数是（）。
【B ]A.每小时的往复次数B.每分钟的往复次数C.每秒钟的往复次数 D .每毫秒的往复次数4滚珠丝杠的主要载荷是（）。
【B ]A.径向载荷B.轴向载荷C.运动载荷D .静止载荷5. 双三角形组合导轨有导向精度高及（）的优点。
【B ]A.调整简单B .磨损后相对位置不变 C .承载能力大 D .承受较大力矩6. 机床爬行现象一般发生于（）的运动情况下。
【C ]A.高速重载B.高速轻载C .低速重载 D.低速轻载7. 机床热变形对精度的影响大体分角度变化、工作台等部件运动的直线性及（）三类。
【A ]A.线性位移变化B.非线性位移变化C.直线位移变化 D .爬行现象8. 有轨式无人输送小车（RGV）多用于（）导轨。
【A ]A.直线布局B.曲线布局 C .环形布局 D .网络形布局9. 机床数控系统是一种（）。
【C ]A.速度控制系统B.电流控制系统 C .位置控制系统 D.压力控制系统10 .拟将一台普通车床数控化，希望改造费用较低，宜采用的伺服电动机是（）。
【C ]A.交流伺服电机B.直流伺服电机 C .步进电机 D.同步电机II. 滚珠丝杠副中，丝杠相对于螺母旋转2弧度时，螺母上基准点的轴向位移称为（）。
【D ]A.导程 B .螺距 C.节距 D.基本导程12 .数控机床进给系统中采用齿轮传动副时，如果不采用消隙措施，将会（）。
【]A.增大驱动功率 B .降低传动效率 C .增大摩擦力D .造成反向死区13 .滚珠导轨承受的载荷一定，结构尺寸允许的情况下，为提高刚度并降低成本，应采用的最为有利的方案是（）。
《机械制造装备设计》练习题及答案
《机械制造装备设计》练习题及答案1. 单选题1. 避免积屑瘤的产生的主要措施包括( )A. 采用热处理，提高工件的塑性B. 减少刀具的前角C. 采用很高或很低的切削速度D. 避免使用切削液正确答案：C2. 内齿轮的轮齿常用( )A. 插齿B. 滚齿C. 铣齿D. 刨齿正确答案：A3. 蜗杆头数k = 3，蜗轮齿数z = 81，该蜗杆蜗轮付的传动比是( )A. 1:5B. 1:9C. 1:15D. 1:27正确答案：D4. 周铣刀的材料为( )A. 硬质合金B. 高速钢C. 碳素工具钢D. 合金工具钢正确答案：B5. 麻花钻在钻削时，起导向作用的是( )A. 前刀面B. 后刀面C. 螺旋槽D. 螺旋棱边正确答案：D6. 刀具耐用度是指( )A. 刀具从使用到报废实际进行的切削时间B. 刀具从使用到报废所经过的总时间C. 两次刃磨之间实际进行的切削时间D. 两次刃磨之间所经过的总时间正确答案：C7. 单件小批量中，孔内的键槽应选用( )A. 铣键槽B. 车键槽C. 拉键槽D. 插键槽正确答案：D8. 低速精车机床丝杠，其车刀切削部分的材料宜选用( )A. W18Cr4VB. YG6C. 陶瓷D. YT5正确答案：A9. 加工脆性材料，刀具应( )A. 增大前角B. 减小前角C. 增大后角D. 前角为零正确答案：B10. 钻孔中，钻头容易偏斜，除了钻头的刚度差外，另一个主要原因是( )A. 主切削刃长B. 横刃长，定心条件差C. 排屑困难D. 螺旋棱条宽度不一致正确答案：B2. 判断题11. 硬质合金浮动镗刀能修正孔的位置误差( )A. 错误B. 正确12. 在淬火后的工件上通过刮研可以获得较高的形状和位置精度( )A. 错误B. 正确正确答案：A13. 衡量切削变形的方法有变形系数与滑移系数两种( )A. 错误B. 正确正确答案：B14. 在车床上加工螺距为1.5的双头螺纹，车床丝杆螺距为3，当工件转1圈时，车床丝杆应转2圈( )A. 错误B. 正确正确答案：A15. 单件加工狭长的平面，宜选用拉削平面( )A. 错误B. 正确正确答案：A16. 一个浮动支承可以消除1个自由度，一个长的v型块可消除4个自由度( )A. 错误B. 正确17. 转位车刀的切削性能比焊接车刀好( )A. 错误B. 正确正确答案：B18. 回转式镗套只适宜在低速的情况下工作( )A. 错误B. 正确正确答案：B19. 平面磨削的加工质量比刨削和铣削都高，还可以加工淬硬零件( )A. 错误B. 正确正确答案：B20. 当切削速度提高时，切削变形增大( )A. 错误B. 正确正确答案：A3. 多选题21. 合理的刀具耐用度包括与( )A. TcB. TpC. ThD. Tw正确答案：AB22. 机床切削运动中，根据速度高低、消耗功率的大小，可分为( )A. 主运动B. 次运动C. 进给运动D. 退刀运动正确答案：AC23. 切削层公称横截面参数有( )A. 公称截面积B. 公称宽度C. 公称厚度D. 公称深度正确答案：ABC24. 当车刀的刀刃低于工件的中心线时，则实际工作前角变( )，工作后角变( )A. 小B. 不变C. 大D. 小正确答案：AC25. 切削运动的三要素是指( )A. 切削速度B. 进给量C. 切削深度D. 切削量正确答案：ABC。
机械制造装备设计试卷汇总(十一套带答案)
一、概念题（每题2分，共20分）1、柔性制造系统答：1）是一个以网络为基础，面对车间的开方式集成制造系统。
拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
2、机床运动功能式答：表示机床的运动的个数、形式、功能及排列顺序。
床运动功能3、爬行答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
4、级比和级比指数答:指主动轴转速数列公比称为级比。
级比的指数，称为级比指数。
5、模块化设计答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、工业机器人位姿工业机器人的位置与姿态，是指机器人末端执行器的位置坐标。
其姿态是指末端执行器的三个转动角度。
7、定位误差定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、机械制造系统中的物流答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍生产节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。
即完成一个产品平均时间。
10、机器人自由度工业机器人的自由度与姿态：自由度，是指机器人末端执行器的三个移动自由度，。
其姿态是指末端执行器的三个转动自由度。
二、论述题（每题10分，共40分）1、机床主要设计内容有哪些?答1）总体设计（1）主要技术指标确定。
（2）总体设计：基本参数设计、传动设计、总体部局设计、控制设计。
2）祥细设计：技术设计、施工设计。
全部零件图、技术文件。
2、工业机器人的驱动方式有那些?如何选用驱动方式？答：驱动方式：电机驱动、液压驱动、气动。
（2分）负载在1 kw 以下的工业机器人，多采用电动机驱动。
(2分)直流伺服电机与步进电应用广泛。
（2分）交流服电机是新近的发展。
（2分）液压驱动用于重型机器人，轻负荷用气动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年机械制造装备设计习题名词解释(17个)P6 柔性化 2个结构柔性化与功能柔性化P37 可靠性 1个P71 精度 6个P72 刚度 1个P89 集中传动方式分离传动方式 2个P117 进给传动系 1个第四章工业机器人位姿手臂末端执行器 4个其他1 机械制造装备应该具备的主要功能？ P6-102机械制造装备的分类及其各类中包含那些容？ P10-153 机械制造装备设计的类型， P15-164 机械制造装备设计的典型步骤 P17-255 技术经济评价？结构工艺性评价（零件的加工工艺性）？合理性评价？P32-38 P46-486 机床设计应满足的基本要求？ P57-597 机床运动学原理？ P62-718 爬行的概念原因及预防措施？ P74-759 机床的主要参数设计？式子（2-1）（P82 ）A= ，（2-2）、（2-3）；公比φ选择等比数列排列的优点及公比选用原则？10主传动系统设计应满足的基本要求？11 主传动系统分类及传动方式？12 P90 能从图2-13a 自己画出2-13b （主轴转速为31.5~1400r/min）13从结构式中看出那个是基本组、第一扩大组、第二扩大组等14 变速围及其极限传动比？（2-14）15 主传动系统的设计的原则？16 几种特殊设计方法？17 扩大变速围的方法？18 齿数确定 P10219 计算转速概念及其计算？机床的功率转矩特性怎么描述？20 变速组齿轮轴向布置原则？（1）滑移齿轮中，当一对齿轮完全脱离啮合后。
另一对齿轮才能进入啮合，因此固定齿轮之间的跨距的最小距离L=2B+Δ； B为齿轮厚度，B=（6~12）m n，Δ=1~2mm，为间隙；（2）滑移齿轮应安装在主动轴上，以减小滑移齿轮重量，便于操作。
（3）滑移齿轮应采用窄式排列，以减小轴向长度。
21 进给传动系的组成？22 进给传动系统设计应满足的基本要求？23 P124 机械传动部件设计？（2）（3）24 P128 机床控制系统设计概述？25 P140 26、27、28、29、31、3226 主轴部件应满足的基本要求？27 主轴的传动方式？28 主轴部件的支承数目？29 推力轴承位置配置形式及其特点？30 主轴传动件位置的合理布置原则31 主轴主要技术参数的确定方法32 主轴的材料及其热处理33 主轴滚动轴承的特点和选用原则34 支承件应满足的基本要求刚度公式K=mω02, 支承件刚度包括哪些？35 支承件的截面设计原则？36 支承件肋板和肋条的布置？37 支承件的材料为什么常用铸铁？38 支承件消除应力的方法？39 为什么要进行刚度补偿？40 提高热稳定性的方法？41 导轨应满足的基本要求？42 导轨的组合形式？43 导轨间隙的调整？44 提高导轨精度、刚度和耐磨性的措施？45 机床刀架的功能和类型？46 工业机器人的概念47 工业机器人基本工作原理48 分类49 位姿描述？50 齐次坐标变换，运动方程51 工作空间解析和轨迹解析？并得出运动学解析的正解和逆解？52 谐波齿轮减速装置53 手臂机座手腕末端执行器的设计要求？54 工业机器人控制系统的构成及其本质？55 平面定位孔定位外圆定位？定位误差的计算方法？56 P323-325 1-2057 物流系统的本质第六章第一节58 第七章第一节附 2011年复习题1. 机械制造装备的地位？（首先，理解机械（非人的动力驱动的能完成一定功能的装置）、其次，理解制造业（包括工业、农业、纺织、轻工、航空、航天、交通、运输、化工、冶金等）、再次，理解机械制造业的地位（制造业要发展，离不开机械制造业的发展，是制造业的核心。
）最后理解机械制造装备的地位（给制造行业提供各种工具，提高机械制造装备水平是整个机械制造业乃至国民经济稳定发展的前提）。
另外，应知道机械制造装备的核心是机床，金属切削机床担负了整个机械制造业40%-60%的工作。
2. 了解机械制造装备的发展史。
（上世纪20年代起家，第二次世界大战取得飞速发展。
① 50-60年代“规模效益”模式② 70年代“精益生产”模式③ 80年代“FMS（柔性制造系统）”和“CIMS（计算机集成制造系统）”模式④ 90年代-至今“敏捷制造（AM）”“精益-敏捷-柔性(LAF)生产系统”、全球制造等新模式）3. 柔性？（包括结构柔性和功能柔性）比较通用机床、组合机床、数控机床、加工中心、FMS等的柔性程度。
4.机械制造装备的分类？（包括加工装备、工艺装备、仓储输送装备和辅助装备）⑴加工装备采用机械制造方法制作机器零件的机床，(包括金属切削机床、锻压机床、特种加工机床和木工机床等)。
金属切削机床有切屑加工，锻压机床属于无屑加工，特种加工机床利用电/水能对零件的毛坯进行电腐蚀加工。
⑵工艺装备产品制造过程中所用的各种工具的总称。
（包括刀具、夹具、量具、模具、检具、辅具等）刀具能从工件上切除多余材料或切断材料的工具。
夹具能夹紧工件，使工件占有正确位置的工艺装备。
模具在机床上通过压力将材料制出所需形状或制品的专用工具，用于锻压机床量具以固定形式复现量值的计量工具⑶仓储输送装备分为物料输送装置、机床上下料装置、仓储装置和立体仓库、托盘和托盘缓冲器等。
⑷辅助装置包括清洗机和排屑装置。
5 机械制造装备设计的类型？⑴理解概念⑵ 3种设计方法：创新设计（新产品开发设计）、变型设计和组合设计（模块化设计）。
6. 用技术经济评价法评价产品方案时，一般认为，好的方案的技术价值的大小应该在( D)。
A、 0.4左右B、0.5左右C、 0.6左右D、0.7左右7. 机床应具有的性能指标(工艺围、柔性、加工精度、生产率和自动化、可靠性)⑴工艺围：不同的生产模式对机床的工艺围要求不同。
重点理解大批量生产、单件小批生产、多品种小批生产的工艺围特点和各自所使用的机床。
⑵柔性：指机床适应加工对象变化的能力，分为功能柔性和结构柔性。
功能柔性：对加工控制软件进行调整或修改，就可方便的改变机床的加工能力(改变工艺围)，适应多种零件的加工要求。
--------------数控、加工中心、FMS结构柔性：对机床某些部件只做少量修改重组，可迅速构成适应产品更新要求的新型加工机床。
------------------------通用机床⑶加工精度：指被加工零件的形状位置精度、尺寸准确度、表面粗糙度等。
机床的精度包括：机床的加工精度包括几何精度、传动精度、运动精度、定位精度以及精度保持性①几何精度：指机床不运动或空载低速运动时的精度。
反映机床主要零部件的几何形状精度(直线度、平面度)、相对位置精度、相对运动轨迹精度，是评价机床质量的基本指标，取决于零部件的结构设计和制造装备精度。
②传动精度：指联系传动链两末端执行件相对运动的精度。
取决于传动件的制造精度和传动系统的合理性。
简单说，每一个机床都有联系传动链，传动链两末端指主轴与刀具的相对运动精度。
③运动精度：指机床在额定负载下运动时主要零部件的几何位置精度。
它是评价机床的主要指标。
取决于运动部件的制造精度、机床零部件的动态刚度和热变形程度。
④定位精度：指机床工作零部件运动终了时所达到的位置准确度和机床调整精度。
⑤精度保持性：指机床加工精度应保持的时间，也称使用寿命。
⑷生产率和自动化生产率：指机床在单位时间能加工的工件数量。
要提高生产率，必须缩短单个工件的切削加工时间、装卸时间和分摊到的准备终了时间(清扫切屑、检测刀具尺寸等)。
自动化：指用装备取代或放大人的体力、延伸认得部分智力而自动完成工作的性能。
⑸可靠性：机床在使用寿命期完成规定功能的能力，包括固有可靠性和使用可靠性。
机床可靠性是一项重要的技术经济指标，包括两方面：一是机床在规定时间发生失效的难易程度；一是可修复机床失效后在规定时间修复的难易程度。
机床应具有的人机关系：信号指示系统、操纵件、造型色彩噪音8. 产品规划阶段应在市场调查与预测的基础上识别产品需求，进行可行性分析，制订设计技术说明书。
预测一般可分为定量预测和定性预测两部分。
9. 金属切削机床的设计步骤？机床设计步骤包括：总体设计、技术设计、零件设计、样机试制及试验鉴定。
10.机床的总体布局？指根据已确定的零件加工方法和应具有的运动确定：如何实现运动？何种部件产生运动？怎么产生所需运动？工件如何安装加工？如何对运动进行控制？机床操作位置如何？⑴分配机床运动强调四原则：①运动分配给质量小的零部件；②运动分配应有利于提高工件的加工精度；③运动分配应有利于提高部件的刚度；④运动分配应考虑工件形状。
⑵运动形式和支承形式的选择①对于主运动：机械传动---------广泛用于通用中小型机床；变速级数小于30级，传递功率大，变速围广，传动比准确，工作可靠，缺点是有相对转速损失，工作过程中不能变速。
液压传动---------适用于刨床、拉床、大型磨床；能实现无级变速传动，传动平稳，运动换向冲击小，易于实现直线运动。
电气传动---------广泛用于数控机床；可简化机械结构，便于实现自动变速、连续变速和负载下变速。
②对于进给运动：通用和专用机床-----------采用机械传动、液压传动数控机床--------------------采用伺服电动机→齿轮传动→滚珠丝杠螺母③对于支承形式：机床支承件的形状卧式支承--------重心低、刚度大、执行件在纵横两个方向运动，适用于中小型机床；立式支承--------占地面积小，刚度较差，执行件在纵、横、垂直三个方向运动，用于加工尺寸工件和箱体工件的机床。
单臂支承/龙门支承------------摇臂钻床、龙门铣床等⑶提高机床动刚度：提高抗振性能，减少热变形，降低噪声抗振性：包括受迫振动和自激振动的概念及预防受迫振动和自激振动的措施？抗振性：指机床工作部件在交变载荷下，抵抗受迫振动和自激振动变形的能力。
热变形产生的原因和减少热变形的措施？噪声源和降低噪声的措施？⑷主要技术参数确定（主参数、尺寸参数、运动参数、动力参数）机床传动系统采用等比数列传动有何优点？机床的公比选择原则是什么？答：机床传动系统采用等比数列传动的优点：①传动系统简单，②使用方便，③最大转速损失率相等。
机床的公比选择原则：φ越小，转速损失A max越小，R n越小，如要达到一定的R n，需增加变速组数目，则结构复杂，一般①对于中型机床：取φ=1.26、1.41，转速损失不大，结构又不过于复杂；②对于重型机床，取φ=1.26、1.12、1.06，因加工时间长，如果取φ小则A max越小，机床工作效率高；③对于专用机床和自动机床，取φ=1.26、1.12，因生产效率高，转速损失影响较大，又不常变速，用交换齿轮变速，不会使结构复杂；④对于非自动化小型机床，取φ=1.58、1.78、2，因切削时间小于辅助时间，A max影响小，为使机床结构简单，φ取大值。
