机械制造装备设计试卷和答案(理工) 2013
机械制造装备设计课程考试模拟试卷及答案解析
2012年9月份《机械制造装备设计》课程考试模拟试卷答案考试形式：闭卷试卷类型：A一、填空题（本大题共10小题，每小题4分，共40分）1、工件表面的形成原理是：通过机床上刀具和工件的相对运动而形成。
2. 机械制造装备设计可分为创新设计、变型设计和模块化设计(组合设计) 等三大类型。
装备系列化产品中的“基型产品”通常接受创新设计方法完成。
3、扩大机床传动系变速范围的方法有增加变速组、接受背轮机构、接受双公比的传动系、接受分支机构四种方法。
4、牢靠度是牢靠性的度量化指标，是指产品在规定条件下和规定时间内完成规定任务的概率。
5、进给传动系设计应满足的基本要求包括：具有足够的静刚度和动刚度、具有良好的快速响应性、抗振性好、具有足够宽的调速范围、进给系统的传动精度和定位精度高，结构简洁，加工和装配工艺性好。
6、主轴部件的传动方式有齿轮传动、带传动、电动机干脆驱动。
7、机械制造过程是从原材料起先，经过热、冷加工，装配成产品，对产品进行调试和检测、包装和发运的全过程，所运用的装备类型繁多，大致可划分为加工装备、工艺装备、仓储传送装备和帮助装备四大类。
8、在主变速传动系中，扩大传动系变速范围的方法有增加变速组；接受背轮机构；接受双公比的传动系；接受分支传动。
9、在40度角接触球轴承、双列短圆柱滚子轴承、圆锥滚子轴承、推力轴承中，同时能承受径向力和轴向载荷的轴承有角接触轴承、圆锥滚子轴承，只能承受径向载荷的轴承有双列圆柱滚子轴承，只能承受轴向载荷的轴承有推力轴承。
10、机床运动支配式和机床运动功能式的区分在于是否确定“接地”位置；对机床运动支配式进行评价时，通常依据“避重就轻”的原则进行评价。
二、简答题（本大题共3小题，每小题8分，共24分）1、请简述主变速传动系设计的一般原则。
答：1．传动副前多后少原则主变速传动系从电动机到主轴，通常为降速传动，接近电动机的传动件转速较高，传递的转矩较小，尺寸小一些；反之，靠近主轴的传动件转速较低，传递的转矩较大，尺寸就较大。
机械制造装备设计试卷汇总(十一套带答案)
浙师大《机械制造装备设计》试卷（闭卷）试卷编号：04（考试时间：120分钟 适用 机制专业）1题号 一 二 三 四 五 六 七 总分 复核人分值 10 20 30 21 12 7 100 得分一.选择题1.称为机器人的机械本体,也称为主体的是 ( D )A 手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度.B.运动静度,C.传动静度.D.定位精度.3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选 ( B ).A.矩形导轨 B,三角形导轨 C.燕尾形导轨. D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为 （ C ）。
A ．切削功率B 。
机械摩檫耗损功率C 。
空载功率D 。
额定功率。
5.把毛坯从料仓送到机床加工位置，称为 （ A ） A ．上料器 B 。
隔料器 C 。
减速器 D 。
分路器6.借用模具对板料施加压力,迫使板料按模具形状,尺寸进行剪裁或 塑性变形,得到要求的金属板的设备,称为 ( B )A.挤压机B.冲压机C.轧制机D.锻造机 7..机床定位部件,运动达到规定位置的精度,称为( D ). A.几何精度 B.运动精度 C.传动精度 D.定位精度 8.在自动引导小车(AGV)的导向系统中,有陀螺仪,该导航方式称为 ( B ).A ．电磁引导B 。
惯性导航C 。
光学引导D 。
激光导航。
9.要求导轨可以承受较大的顚覆力矩，高度较小，结构紧凑，间隙调整方便，应选择（ C ）A.矩形导轨 B,三角形导轨 C.燕形导轨 D.圆柱形导轨10．刀架定位机构要求定位精度高、重复定位精度高、定位刚度好，经常采用 （ C ）。
A.圆锥销定位。
B. .圆柱销定位C.端面齿盘定位。
二．填空题 （20分）1.摇臂钻床的主要参数是____最大钻孔直径________.2.在系列型譜中,结构典型,应用最广泛的,是所谓的_____基型_____产品.3.机床抗振性包括两个方面:抵抗受迫振动和____自激振动________的能力.4.传动轴通过轴承,在箱体内轴向固定的方法,有一端固定,和___两端固定_____ 两类.得 分 批阅人 得 分 批阅人5.滑动导轨间隙常用_______压板______和镶条来调整.6.目前在刀架的定位机构中,多采用锥销定位和____端面齿盘______定位.7.滚珠丝杠常用预拉伸长方式,以提高拉亚刚度和补偿____热变形______. 8．在数控机床进给系统中，齿轮传动间隙的消除，有刚性调整法和 柔性调整法 两类。
机械制造装备设计试卷(十套带答案)
为. (
C ).
A.产品系列化. B.结构典型化. C.通用化标准化/ S.另件.通用化
3.一组功能,工作原理和结构相同,而尺寸与性能参数不同的产品,称为
( A ).
A.纵系列产品 B.横系列产品 C.跨系列产品 D.基型产品.
4.为了降低导轨面的压力,减少摩擦阻力,提高导轨的耐磨性和低速运 动的平稳
4）摇臂在加工时，既有弯又有扭，因此选非圆非方空心封闭形状，且高度尺寸
大于宽度尺寸。
（2 分）
2.某数控机床工作台驱动如下图所示，求变换到电机的转动惯量 J ?
参数 n(r/min) J(kg/m)2
齿轮 Z1 720 0.01
齿轮 Z2 360 0．16
Ⅰ轴 360 0.004
丝杠 360 0．012
1 试述根据什么原则，选择支承件的截面形状，摇臂钻床摇臂的截面为何种形
状？为什么为该形状？
1．答 1）空心截面的刚度都比实心的大，同样截面形状和面积，外形尺寸大，
抗弯刚度与抗扭刚度高 （2 分）
2）圆形截面抗扭刚度比方形的好，而抗弯矩小。
（2 分）
3)封闭界面远比开口截面的刚度高，特别是抗扭刚度高。 （1 分）
( A ).
A.组合加具. B.专用加具. C.成祖加具. D.随行加具.
10.数控机床主传动采用直流电机无级调速时，是采用的 （ A
）的方式
来得到主轴所需转速。
A．调压，调磁 B。调频 C。调电流 D。调电容
二．填空题 （20 分，每小题 1 分）
1.摇臂钻床的主要参数是_____最大钻孔直径________.
角速度
矢量和。
14.升降台铣床的主要参数是工作台工作面的宽度，主要性能指标是工作台工作
机械制造装备设计试卷汇总（十一套带答案）
机械制造装备设计试卷汇总（⼗⼀套带答案）⼀、概念题（每题2分，共20分）1、柔性制造系统答：1）是⼀个以⽹络为基础，⾯对车间的开⽅式集成制造系统。
拥有CAD、数控编程、⼯夹具管理、质量管理、数据采集等功能，可根据制造任务与⽣产环境的变化，迅速调整，以适应多品种、中想批⽣产。
2、机床运动功能式答：表⽰机床的运动的个数、形式、功能及排列顺序。
床运动功能3、爬⾏答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬⾏。
4、级⽐和级⽐指数答:指主动轴转速数列公⽐称为级⽐。
级⽐的指数，称为级⽐指数。
5、模块化设计答：在对产品进⾏功能分析的基础上，划分并设计出⼀系列通⽤模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、⼯业机器⼈位姿⼯业机器⼈的位置与姿态，是指机器⼈末端执⾏器的位置坐标。
其姿态是指末端执⾏器的三个转动⾓度。
7、定位误差定位误差：加⼯⼯序基准，在加⼯⽅向上的，最⼤位置变动量。
8、机械制造系统中的物流答：原料进⼚经储存、加⼯、装配、包装、出⼚全过程的每⼀个环节的移动和储存，称为⽣产物流。
9、⽣产线节拍⽣产节拍：指在连续完成相同的两个产品，之间的间隔时间称为⽣产节拍。
即完成⼀个产品平均时间。
10、机器⼈⾃由度⼯业机器⼈的⾃由度与姿态：⾃由度，是指机器⼈末端执⾏器的三个移动⾃由度，。
其姿态是指末端执⾏器的三个转动⾃由度。
⼆、论述题（每题10分，共40分）1、机床主要设计内容有哪些?答1）总体设计（1）主要技术指标确定。
（2）总体设计：基本参数设计、传动设计、总体部局设计、控制设计。
2）祥细设计：技术设计、施⼯设计。
全部零件图、技术⽂件。
2、⼯业机器⼈的驱动⽅式有那些?如何选⽤驱动⽅式？答：驱动⽅式：电机驱动、液压驱动、⽓动。
（2分）负载在1 kw 以下的⼯业机器⼈，多采⽤电动机驱动。
(2分)直流伺服电机与步进电应⽤⼴泛。
（2分）交流服电机是新近的发展。
机械制造装备设计试卷及答案

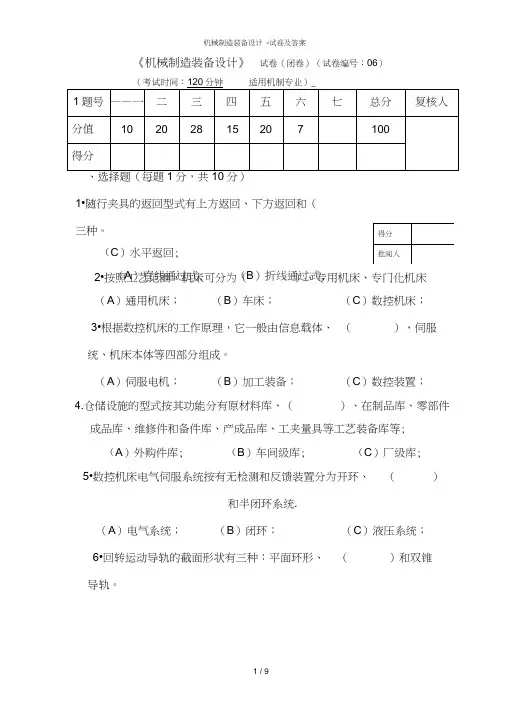

《机械制造装备设计》试卷（闭卷）（试卷编号：06）、选择题（每题1分，共10 分）1•随行夹具的返回型式有上方返回、下方返回和（ 三种。
（C ）水平返回;（A ）通用机床； （B ）车床； （C ）数控机床；3•根据数控机床的工作原理，它一般由信息载体、 （ ）、伺服统、机床本体等四部分组成。
（A ）伺服电机；（B ）加工装备；（C ）数控装置；成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等;5•数控机床电气伺服系统按有无检测和反馈装置分为开环、 （）和半闭环系统.（A ）电气系统；（B ）闭环；（C ）液压系统；6•回转运动导轨的截面形状有三种：平面环形、 （ ）和双锥导轨。
（A ）直线通过式; （B ）折线通过式; 2•按照工艺范围，机床可分为（ ）、专用机床、专门化机床4.仓储设施的型式按其功能分有原材料库、（）、在制品库、零部件（A ）外购件库;（B ）车间级库; （C ）厂级库;（A ）平面形； （B ）锥面环形； （C ）三角形；7•钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模盖板式钻模、滑柱式钻模等五种类型。
（A ）固定式钻模；（B ）分离式钻模； （C ）可调式钻模；8•采用"少品种，大批量”的作法，强调的是“规模效益”这种制造模式称为 （ ）。
A. “传统模式“ B. “精益生产” C . “敏捷制造“D 。
”精益一敏捷一柔性9•使用要求相同的部件，另件，按现行的各种标准和规范，进行设计与制造.,, 称为•（）.A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件•通用化10机床传动系统各末端执行件之间的运动协调性，和均匀性精度,称为（ ）. A.几何精度.B.运动静度，C.传动静度.二. 判断题 （20分，每小题2分）1.机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起， 是机械制造技术的重要载体。
机械制造装备设计试卷及答案第10B套
3.机械制造装备设计可分为：创新设计、（）设计、和( )设计等三大类。.
4.总体设计中的系统原理图包括产品总体布局图、机械传动系统图、（）系统图、（）控制图。.
5.机床的精度包括：（）、运动精度、( )、定位精度、工作精度、精度保持性。
A.设计B.使用C.销售D.消毁
2.主轴的传动方式主要有：齿轮传动、带传动、（）。
A.电机直接驱动、B.齿条传动C.蜗轮蜗杆传动.D.摩擦传动
3自动换刀系统的顺序换刀方式是按照工艺要求，依次将所用的刀具（）中，加工时按顺序调刀。
A.按顺序插入刀座B.不同工件顺序向同。C.任意插入刀座
4.工业机器人的手腕是连接手臂与末端执行器部件，实现末端执行器在空间（三个姿态）
B《机械制造装备设计》（010）试卷（闭卷）（试卷编号010）
（考试时间：120分钟或规定时间, 适用 机制专业）
1题号
一
二
三
四
五
六
七
总分
复
20
100
得分
一．填空题:(请将正确答案填写在括号内。每空1分,共计20分）
得 分
批阅人
1．机械制造装备的一般功能要求有：（）、（）、强度、抗振、加工稳定性、耐用度、技术经济性。
A.三个位置坐标B三个姿态C.连接作用D.可省略。
5.工业机器人的末端执行器的设计要求是：( )、结构简单轻巧。、
A.夹持力与精度B.强度大C.重量大D.比较复杂
6.工业机器人的末端执行器的设计要求是：夹持力与精度、（）。、
A.结构简单轻巧B.强度大C.重量大D.比较复杂
机械制造装备设计考试题及答案精编WORD版
机械制造装备设计考试题及答案精编WORDIBM system office room [A0816H-A0912AAAHH-GX8Q8-GNTHHJ8]机械制造装备设计考试题及答案西北工业大学考试题（A卷）（考试时间120分钟）学院： _____ 专业：_____ 姓名：______ 学号：一.填空题（共30分，每空1分）1.机械制造装备创新设计的步骤可划分为产品规划、方案设计、技术设计和工艺设计等四个阶段。
P172•可靠性预测是对新产品设计的可靠性水蛋进行评估，计算出产品或其零部件可能达到的可靠性指标。
P383.机床的柔性包括空间上的柔性和时间上的柔性。
P574.变速组的级比是指主动轴上同一点传往从动轴相邻两传动线的比值。
P925.机床控制系统可分为时间控制、程序控制、数字控制、误差补偿控制和自适应控制。
P1296.支承件的主要功能是保证机床各零部件之间的相互位置和相对运动精度。
P1617.机器人的机械结构类型特征，用它的结构坐标形式和自由度数表示。
P2238.伺服电动机驱动单元一般由伺服电动机、传感器、减速器和制动器组成。
P2389.可调整夹具的调整方式可分为週担、更换式、综合式和组合式。
P30710.铳床夹具可分为直线进给式、圆周进给式和仿形进给式三类。
P321二.判断题（共1（）分，每题1分）1.采用分支传动方式除了能较大地减小变速范围外，还具有缩短高速传动路线、提高传动效率、减少噪言的优点。
P99(X)2.钢板焊接结构的缺点是钢板材料内摩擦阻尼约为铸铁的1/3。
P166 (V)3.机器人对灵活性要求很高，其刚度、精度相对较低。
P218 (V)4.在工业机器人中常柔软且拉伸变形大的钢带传递运动。
P237 (X)5.机器人手臂的结构随其机械结构类型和驱动系统类型的不同而有很大差别。
P241(V)6•调节式可调整夹具适用于位置精度高的场合。
P308 (X)7.在OXYZ坐标系中，物体有三个自由度。
《机械制造装备设计》期末考试试卷附答案
《机械制造装备设计》期末考试试卷附答案一、单项选择题（每小题2分，共20小题，共40分）1.称为机器人的机械本体,也称为主体的是 ( )A手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（）A.几何精度B.运动静度C.传动静度D.定位精度3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选( ).A.矩形导轨B.三角形导轨C.燕尾形导轨D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为（）。
A．切削功率 B.机械摩檫耗损功率 C.空载功率 D.额定功率5.把毛坯从料仓送到机床加工位置，称为（）A．上料器 B.隔料器 C.减速器 D.分路器6.借用模具对板料施加压力,迫使板料按模具形状,尺寸进行剪裁或塑性变形,得到要求的金属板的设备,称为 ( )A.挤压机B.冲压机C.轧制机D.锻造机7.机床定位部件,运动达到规定位置的精度,称为( ).A.几何精度B.运动精度C.传动精度D.定位精度8.在自动引导小车(AGV)的导向系统中,有陀螺仪,该导航方式称为( ).A．电磁引导 B.惯性导航 C.光学引导 D.激光导航9.要求导轨可以承受较大的顚覆力矩，高度较小，结构紧凑，间隙调整方便，应选择（）A.矩形导轨B.三角形导轨C.燕形导轨D.圆柱形导轨10.刀架定位机构要求定位精度高、重复定位精度高、定位刚度好，经常采用（）。
A.圆锥销定位B.圆柱销定位C.端面齿盘定位11.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造,称为( ).A.产品系列化B.结构典型化C.通用化标准化D.另件通用化12.采用"消灭一切浪费”和”不断完善”, 以最优的质量和最低的成本的产品，提供给市场,这种制造模式被称为 ( )A.“传统模式”B.“精益生产” C．“敏捷制造” D.”并行工程”13.一组功能,工作原理和结构相同,而尺寸与性能参数不同的产品,称为( ).A.纵系列产品B.横系列产品C.跨系列产品D.基型产品.14.为了降低导轨面的压力,减少摩擦阻力,提高导轨的耐磨性和低速运动的平稳性,应选择( )A.滑动导轨B.卸荷导轨C.滚动导轨D.动压导轨15. 适应中等转速和切削负载较大,要求刚度高的机床,其主轴轴承配置形式,应选（）.A. 速度型B.刚度型 C速度刚度 D.抗振型16.要求导轨可以承受较大的顚覆力矩，高度较小，结构紧凑，间隙调整方便，应选择（）.A.矩形导轨B.三角形导轨C.燕形导轨D.圆柱形导轨17.普通机床主要性能指标(第二性能指标)是( )A.车床的最大回转半径B.最大工件长度18.称为机器人机械本体,也称为主体的是 ( )A手臂 B.末端执行器 C.机座 D.操作机19.数控机床主传动采用直流电机无级调速时，是采用的（）的方式来得到主轴所需转速。
2013机械制造技术基础真题加解析(完整版)
9.错误。 书中原话，其次是切削速度。
10.正确. 书中原话，一般情况下，多采用最低成本耐用度。
11.错误。 书中原话，内控镗削时，装刀高低对工作角度的影响是与外圆车削相反的。
5.A.切削用量三要素对切削力影响程度的大小的排序为a-f-v；对切削热影响程度的排列顺序依次为a-v-f；对切削温度影响程度的大小的排序为v-f-a.
6.B.精加工时切削厚度很小，磨损主要发生在后刀面上，宜取较大后角；粗加工时切削厚度较大，前刀面磨损加大，宜取较小后角，以利于增强刀刃和散热。
7.B.受进给运动影响，实际的切削平面和基面都要偏转一个附加的螺旋升角，使工作的前角增大，后角减小。
12.正确。 书中原话，假如改变挤裂切屑的条件，如进一步减小刀具前角，降低切削速度，加大切削厚度，就可以得到单元切屑，反之，则可以得到带状切屑。
13.错误。 书中原话，顺铣容易窜动并打刀，逆铣容易振动。两者都会加剧刀具的磨损，生产中多选用逆铣。
14.错误。 书中原话，后角是在正交平面内测量的主后刀面与切削平面之间的夹角。
八、合格率计算分析题（16分）
用钻头加工一批零件，共300个，工序尺寸公差18-0.08—18+0.09，加工后尺寸为17.96mm,标准差0.02 （1）计算合格品数，不合格品率以及可修复不合格品数（2）计算工艺能力指数（3）该工艺中存在哪些误差，分析其原因，并怎样改进措施？（4）分析哪些是属于常值系统误差，哪些是变值系统误差，哪些是随机误差，分析其原因？（16分)
答案解析
一.判断题
1.正确。 书中原话，切削主运动一个，进给运动可以多个。例如车削时车刀的纵向或横向运动，磨削外圆时工件的旋转运动和工作台带动工件的纵向移动等。
机械制造装备设计复习题及答案
机械制造装备设计复习题（一）及答案一、选择（10分，每小题1分）1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为[ B ]。
A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．利用金属的塑性变形，使坯料在工具的冲击力或静压力作用下成为具有一定形状和尺寸的工件，同时使其性能和金相组织符合一定的技术要求的机床，称为[ D ]。
A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为[ A ]。
A. 纵系列产品B. 横系列产品C. 跨系列产品D. 基型产品4．加工规定的试件，用试件的加工精度表示机床的精度，称为[ D ]。
A. 几何精度B. 运动精度C. 传动精度D. 工作精度5．具有摩擦系数小，动、静摩擦系数很接近、运动灵敏度高，但抗振性差为特点的导轨是 [ C ]。
A. 滑动导轨B. 卸荷导轨C. 滚动导轨D. 动压导轨6．一个四自由度平面关节型机器人，其运动功能式为[ B ]。
A. M O //4321γγγγB. M Z O //321γγγC. MZX O //21γγ D. M XYZ O //γ7．以灵活性好，工作空间范围大，但刚度和精度较低为特点的机器人是[ A ]。
A. 关节型机器人B. 求坐标型机器人C. 圆柱坐标型机器人D. 直角坐标型机器人8．质量小、线胀系数小、弹性模量大、刚度大，在高速下温升低的轴承为[ D ]。
A.角接触球轴承B. 双列短圆柱滚子轴承C.圆锥滚子轴承D. 陶瓷滚子轴承9．背轮机构可把变速范围扩大到最大数值为[ D ]。
A. 8B. 32C. 4D. 1610．制造方便，工艺性好，但磨损后很难调整和补偿间隙，主要用于受轴向负荷为特点的导轨为：[ D ]。
A. 矩形导轨 B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨二、填空（20分，每小题1分）1．加工精度是指加工后零件对理想尺寸、形状和___位置___的符合程度。
机械制造装备设计试卷和答案(理工)
河北科技大学理工学院2013——2014学年第1学期《机械制造装备设计》期末考试试卷A专业班级姓名学号一、填空（每空1分，共20分）1．机械制造装备设计柔性化的含义是指和柔性化。
2．机械制造装备主要包括：、、、。
3．机床的基本参数包括：______________、_____________、_____________。
4．导轨的作用是和。
5．普通机床主轴的滚动轴承前支承的精度要比后支承的精度______________。
=1.26，采用双速电机的结构式为6．某机床主轴的转速级数Z=12，公比_______________。
7．进给传动链的传动载荷特点是；因此，其传动系中各传动件的计算转速是其的________________。
8．专用机床总体设计的结果表现形式是三图一卡，它们是：零件的机械加工工序图、、和。
9．自动化仓库中的托盘或货箱的功能是____________。
10．料仓中隔料器的作用是__________________。
二．简答（每小题5分，共25分）1．机床系列化设计的标志是什么？设计中遵循的四化原则是什么？ 2．机床设计应满足的基本要求是什么？3．机床主轴转速数列的公比ϕ为什么要1＜ϕ≤2 ？4．机床主轴的功率转矩特性是什么？（画图表示并说明）5．直线滑动导轨常用的截面组合形式有哪些？三、简单分析设计（15分）1．某机床主轴的转速（速度）中等，承受的径向载荷较大，径向支承应选择哪种类型的轴承？如果主轴的转速（速度）高，承受的径向、轴向都载荷较小，又应选择哪种类型的轴承？为了提高主轴轴承的接触刚度，应采取什么措施？2．某龙门机床的横梁受到切削头重力和切削力的作用，试选择横梁合理的截面形状？为了提高横梁的刚度，应采取什么措施？3．某中型机床主传动系统主轴的转速n max=3000转/分，n min=25转/分，计算转速n j=250转/分，交流调速电机的额定转速n电=1500转/分，n电max=4500转/分,试设计无级和分级混合的传动系统。
机械制造装备设计复习题及答案
机械制造装备设计复习题（一）及答案一、选择（10分，每小题1分）1．采用“消灭一切浪费”和“不断完善”，以最优的质量和最低成本的产品提供给市场，这种制造模式被称为[ B ]。
A. “传统模式”B. “精益生产”C. “敏捷制造”D. “并行工程”2．利用金属的塑性变形，使坯料在工具的冲击力或静压力作用下成为具有一定形状和尺寸的工件，同时使其性能和金相组织符合一定的技术要求的机床，称为[ D ]。
A. 挤压机B. 冲压机C. 轧制机D. 锻造机3．一组功能、工作原理和结构相同，而尺寸和性能参数不同的产品，称为[ A ]。
A. 纵系列产品B. 横系列产品C. 跨系列产品D. 基型产品4．加工规定的试件，用试件的加工精度表示机床的精度，称为 [ D ]。
A. 几何精度B. 运动精度C. 传动精度D. 工作精度5．具有摩擦系数小，动、静摩擦系数很接近、运动灵敏度高，但抗振性差为特点的导轨是 [ C ]。
A. 滑动导轨B. 卸荷导轨C. 滚动导轨D. 动压导轨6．一个四自由度平面关节型机器人，其运动功能式为[ B ]。
A.MO //4321γγγγ B.MZ O //321γγγC.MZX O //21γγ D.M XYZ O //γ7．以灵活性好，工作空间范围大，但刚度和精度较低为特点的机器人是[ A ]。
A. 关节型机器人B. 求坐标型机器人C. 圆柱坐标型机器人D. 直角坐标型机器人8．质量小、线胀系数小、弹性模量大、刚度大，在高速下温升低的轴承为[ D ]。
A.角接触球轴承B. 双列短圆柱滚子轴承C.圆锥滚子轴承D. 陶瓷滚子轴承9．背轮机构可把变速范围扩大到最大数值为[ D ]。
A. 8B. 32C. 4D. 1610．制造方便，工艺性好，但磨损后很难调整和补偿间隙，主要用于受轴向负荷为特点的导轨为：[ D ]。
A. 矩形导轨 B. 三角形导轨C. 燕尾形导轨D. 圆柱形导轨二、填空（20分，每小题1分）1．加工精度是指加工后零件对理想尺寸、形状和___位置___的符合程度。
机械制造装备设计试卷汇总(十一套带答案)
一、概念题（每题2分，共20分）1、柔性制造系统答：1）是一个以网络为基础，面对车间的开方式集成制造系统。
拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
2、机床运动功能式答：表示机床的运动的个数、形式、功能及排列顺序。
床运动功能3、爬行答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
4、级比和级比指数答:指主动轴转速数列公比称为级比。
级比的指数，称为级比指数。
5、模块化设计答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、工业机器人位姿工业机器人的位置与姿态，是指机器人末端执行器的位置坐标。
其姿态是指末端执行器的三个转动角度。
7、定位误差定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、机械制造系统中的物流答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍生产节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。
即完成一个产品平均时间。
10、机器人自由度工业机器人的自由度与姿态：自由度，是指机器人末端执行器的三个移动自由度，。
其姿态是指末端执行器的三个转动自由度。
二、论述题（每题10分，共40分）1、机床主要设计内容有哪些?答1）总体设计（1）主要技术指标确定。
（2）总体设计：基本参数设计、传动设计、总体部局设计、控制设计。
2）祥细设计：技术设计、施工设计。
全部零件图、技术文件。
2、工业机器人的驱动方式有那些?如何选用驱动方式？答：驱动方式：电机驱动、液压驱动、气动。
（2分）负载在1 kw 以下的工业机器人，多采用电动机驱动。
(2分)直流伺服电机与步进电应用广泛。
（2分）交流服电机是新近的发展。
（2分）液压驱动用于重型机器人，轻负荷用气动。
机械制造装备设计试卷及答案第03套(K12教育文档)
机械制造装备设计试卷及答案第03套(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（机械制造装备设计试卷及答案第03套(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为机械制造装备设计试卷及答案第03套(word版可编辑修改)的全部内容。
B 《机械制造装备设计》(003) 试卷（闭卷）（试卷编号：003）（考试时间：120分钟或规定时间， 适用机制专业）一．填空题 （ 每空 1分 共计20分）1（ )、（ )、低速运动平稳性.2。
机械制造装备的一般功能要求有:（ ）、（ ）、技术经济性。
3.机械制造装备的全自动化是指能自动完成工件的（ )、加工、和（ ）的生产过程.4。
绿色产品设计是在充分考虑产品功能、（ ）、( )和开发周期的同时,应对环境影响最小，对资源利用率最高.5。
金属切削机床，按加工原理不同可分为：车床、钻床、镗床、磨床、（ ）、（ ）、铣床、刨床、拉床、特种机床及其它机床。
6.特种加工技床有：电加工机床、超声波加工机床、激光加工机床、（ )加工机床、（ )加工机床、水射流加工机床。
7。
机械制造装备设计可分为：( ）设计、变形式设计、和( )设计等三大类。
8.创新设计在明确设计任务后,经过：产品规划、方案设计、（ ）和（ )等四个阶段。
9.总体设计中的主要结构参数包括:（ ）参数、运动参数和（ ）参数。
10。
工艺设计阶段分为：零件图设计、装配设计图设计、（ )设计、（）文件.二、选择题(下列各题的备选答案中只有一个选项是正确的，请把正确答案填在括号1.机电一体化是指:机械技术、传感测量、( )、电力电子等技术的系统工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北科技大学理工学院2013——2014学年第1学期
《机械制造装备设计》期末考试试卷A
专业班级姓名学号
一、填空（每空1分，共20分）
1．机械制造装备设计柔性化的含义是指和柔性化。
2．机械制造装备主要包括：、、
、。
3．机床的基本参数包括：______________、_____________、_____________。
4．导轨的作用是和。
5．普通机床主轴的滚动轴承前支承的精度要比后支承的精度______________。
=1.26，采用双速电机的结构式为6．某机床主轴的转速级数Z=12，公比
_______________。
7．进给传动链的传动载荷特点是；因此，其传动系中各传动件的计算转速是其的________________。
8．专用机床总体设计的结果表现形式是三图一卡，它们是：零件的机械加工工序图、、和。
9．自动化仓库中的托盘或货箱的功能是____________。
10．料仓中隔料器的作用是__________________。
二．简答（每小题5分，共25分）
1．机床系列化设计的标志是什么？设计中遵循的四化原则是什么？ 2．机床设计应满足的基本要求是什么？
3．机床主轴转速数列的公比ϕ为什么要1＜ϕ≤2 ？
4．机床主轴的功率转矩特性是什么？（画图表示并说明）
5．直线滑动导轨常用的截面组合形式有哪些？
三、简单分析设计（15分）
1．某机床主轴的转速（速度）中等，承受的径向载荷较大，径向支承应选择哪种类型的轴承？如果主轴的转速（速度）高，承受的径向、轴向都载荷较小，又应选择哪种类型的轴承？为了提高主轴轴承的接触刚度，应采取什么措施？
2．某龙门机床的横梁受到切削头重力和切削力的作用，试选择横梁合理的截面形状？为了提高横梁的刚度，应采取什么措施？
3．某中型机床主传动系统主轴的转速n max=3000转/分，n min=25转/分，计算转速n j=250转/分，交流调速电机的额定转速n电=1500转/分，n电max=4500转/分,试设计无级和分级混合的传动系统。
四、主轴组件分析(15分）
某机床主轴组件如四题图所示，试完成以下问题：
1．分别指出图上标注阿拉伯数字的零件的名称和作用。
2．画出轴向力的传递路线。
3．说明轴承间隙（或预紧）如何进行调整。
四题图
五、综合设计应用（25分）
已知某中型机床主传动系统主轴的转速n max=1600转/分，n min=40转/分，
ϕ=1.26，电机转速n电=1440转/分，主轴的计算转速13
min -
=z
j n
nϕ。
公比为1.06的标准数列为：
试完成下列问题：
1．列出主轴上各级转速。
2．写出传动结构式。
3．画出转速图（见下一页）。
4．确定各传动轴的计算转速。
5．确定各变速组中最小齿轮的计算转速
转速图
河北科技大学理工学院2013——2014学年第1学期
《机械制造装备设计》期末考试试卷标准答案学院______________年级_______考试班级_____________________________
一、填空（每空1分，共20分）
1．产品结构、功能2分
2．加工设备、工艺装备、仓储传送装备和辅助装备 4分
3．尺寸参数、运动参数、动力参数3分
4．导向、承载2分
5．高一级1分
6．12＝2
3×3
1
×2
6
1分
7．恒转矩；最高转速2分
8．加工示意图、机床的尺寸联系图、生产率计算卡3分
9．装物料1分
10．将待加工对象从料仓中隔离出来并进入上料器。
1分
二．简答（每小题5分，共25分）
1．标志是机床主参数的系列化（1分）；产品系列化、零部件通用化、标准化（3分）；结构典型化（1分）。
2．工艺范围、精度、刚度、热变形、噪声、低速平稳性等。
一个要点得1分，满5分。
3．因为主轴转速由n min至n max是递增的，所以公比1＜ ；2分
为了使主轴上最大相对转速损失不大于50%，即A max ＝
ϕ
1
11
1-
=-++j j
j n n n ＝50%，所
以ϕ≤2。
3分 4．机床主轴上的转速一般按等级数从小到大分级排列，其功率转矩特性图如二题解图所示。
3分
其功率转矩特性以计算转速n j 为界分两个区域，低于n j 部分为恒转矩区（Ⅱ），高于n j 部分为恒功率区（Ⅰ）。
2分
二题解图 三题解图
5．常用的组合形式有:三角形与矩形；双三角形；双矩形；燕尾形；双圆形。
每种组合得1分，合理的适当得分，满5分。
三、简单分析设计（15分）
1．龙门机床的横梁受到切削头重力和切削力的作用时，横梁合理受到弯、扭组合载荷（2分），其截面形状应选择矩形（1分）；为了提高横梁的刚度，应加隔板（肋板）、加强筋（肋条）等措施（2分）。
2．机床主轴的转速（速度）中等，承受的径向载荷较大，径向支承应选择短圆柱滚子轴承（2分）；主轴的转速（速度）高，承受的径向、轴向都载荷较小，又应选择角接触球轴承（2分）；为了提高主轴轴承的接触刚度，应采取预紧措施（1分）。
3．解：主轴恒功率变速范围：R 主N =3000/250=12 1分 电机恒功率变速范围：R 电N =4500/1500=3 1分 分级恒功率变速范围：R 分N = R 主N / R 电N =12/3=4 1分
若采用2个传动副的分级变速组，则主轴有间隔；若采用3个传动副的分级变速组，公比为2，则主轴有部分重叠，其转速图见三题解图。
2分
四、主轴组件分析 (15分）
1. 1------- 箱体；支承和安装箱体上的零件。
1分
2、3-------圆锥滚子轴承；主轴的径向和轴向支承作用。
2分
4------- 碟形弹簧；补偿主轴热伸长时圆锥滚子轴承的预紧或间隙。
2分
5-------调整螺母，轴承2的定位固定，调整轴承2、3的间隙预紧。
1分
6------- 深沟球轴承；辅助支承作用，也有减振减噪作用。
2分2．主轴轴向力的传递路线如四题解图所示，左右方向上力的传递路线各2分。
四题解图
3．说明轴承1的间隙（或预紧）如何进行调整。
答：松开调整螺母5上的锁紧螺钉，拧动螺母5，推动碟形弹簧、套筒、轴承3的内圈向前（右）移动，在力的作用下，主轴的台阶作用轴承2的内圈向后（左）移动，由于轴承2、3的外圈相对箱体1不动，从而将轴承2、3的内圈滚道、滚动体、外圈的滚道间隙消除（或预紧），调整完毕后，将调整螺母5上的锁紧螺钉锁紧。
回答完整正确的得2分
五、综合设计应用（25分）
1．查表得到主轴的转速为： 40、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600。
5分
2．主轴转速的传动结构式为： 17=3
1×3
3
×2
8
5分
3．画出转速图见五题解图所示。
10分
其中：电机转速1分；轴号1分；主轴的转速系列1分；转速重叠1分；传动副的传动比1分；每个变速组的变速范围共3分；转速图的结构适当2分。
五题解图
4．确定各传动轴的计算转速。
2分
5．确定各变速组中最小齿轮的计算转速3分。
