隔离开关触头、接点过热故障的处理示范文本

隔离开关触头发热原因分析及防范措施

一
越来越大，甚至是导致隔离开关的触头出现发热现象，其热量也会再次传至弹簧弹簧上，弹簧弹性不断下降，电阻持续增大、温度持续上升，最终烧毁隔离开关触头触指。
ｌ－３触头触指插入深度不达标
统的运行。
１隔离开关常见发热原因分析
１．１触指结构不合理造成的发热
早期生产的触指采用内拉弹簧压紧方式（如图１所示），通
图１隔离开关触指内拉弹簧锈蚀
流隔离开关生产的过程中，会在触头、触指上进行镀银，获得良好的导电性能。在２００４年．国网公司生产部制定了《关于高压隔离开关订货的有关规定》．该规定中详细阐述了镀银层性
自不同。有时即使是同一个型号．不同的厂家的生产标准都有所差异。如：１１０ｋＶ隔离开关ＧＷ４型．厂家生产标准之间的差
３提出解决方案，绘制未来美好的发展蓝图
３．Ｉ因地制宜ຫໍສະໝຸດ ，对风电设备系统管理必行。
对风电技术的应用进行革新．从而起到提高发电效率，延长风电设备使用寿命的效果。例如，在内蒙、新疆等强风地带，通过
调节风电机组功率的方式进行发电。这样既可以保证该地区的发电效率，同时也恩能够够对风电设备进行系统的管理，保护其不受损。对于不太适合风力发电的部分地区，可以使用单机发电．经过高效率的储能。将电力储备起来留到需要时再利

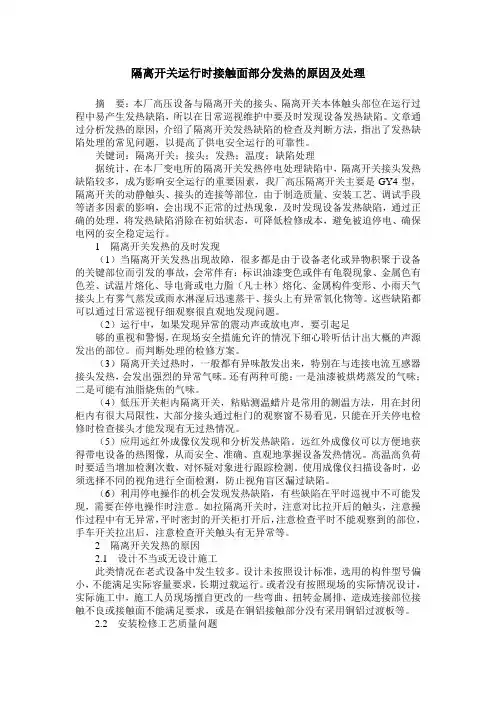

隔离开关运行时接触面部分发热的原因及处理

隔离开关运行时接触面部分发热的原因及处理摘要：本厂高压设备与隔离开关的接头、隔离开关本体触头部位在运行过程中易产生发热缺陷，所以在日常巡视维护中要及时发现设备发热缺陷。

文章通过分析发热的原因，介绍了隔离开关发热缺陷的检查及判断方法，指出了发热缺陷处理的常见问题，以提高了供电安全运行的可靠性。

关键词：隔离开关；接头；发热；温度；缺陷处理据统计，在本厂变电所的隔离开关发热停电处理缺陷中，隔离开关接头发热缺陷较多，成为影响安全运行的重要因素，我厂高压隔离开关主要是GY4型，隔离开关的动静触头、接头的连接等部位，由于制造质量、安装工艺、调试手段等诸多因素的影响，会出现不正常的过热现象，及时发现设备发热缺陷，通过正确的处理，将发热缺陷消除在初始状态，可降低检修成本，避免被迫停电、确保电网的安全稳定运行。

1 隔离开关发热的及时发现（1）当隔离开关发热出现故障，很多都是由于设备老化或异物积聚于设备的关键部位而引发的事故，会常伴有：标识油漆变色或伴有龟裂现象、金属色有色差、试温片熔化、导电膏或电力脂（凡士林）熔化、金属构件变形、小雨天气接头上有雾气蒸发或雨水淋湿后迅速蒸干、接头上有异常氧化物等。

这些缺陷都可以通过日常巡视仔细观察很直观地发现问题。

（2）运行中，如果发现异常的震动声或放电声，要引起足够的重视和警惕，在现场安全措施允许的情况下细心聆听估计出大概的声源发出的部位。

而判断处理的检修方案。

（3）隔离开关过热时，一般都有异味散发出来，特别在与连接电流互感器接头发热，会发出强烈的异常气味。

还有两种可能：一是油漆被烘烤蒸发的气味；二是可能有油脂烧焦的气味。

（4）低压开关柜内隔离开关，粘贴测温蜡片是常用的测温方法，用在封闭柜内有很大局限性，大部分接头通过柜门的观察窗不易看见，只能在开关停电检修时检查接头才能发现有无过热情况。

（5）应用远红外成像仪发现和分析发热缺陷。

远红外成像仪可以方便地获得带电设备的热图像，从而安全、准确、直观地掌握设备发热情况。

隔离开关在运行中出现异常时的处理方法模版（四篇）

隔离开关在运行中出现异常时的处理方法模版隔离开关是一种常见的电气设备，在各种工业场所和家庭中被广泛使用。

然而，在长时间的运行中，隔离开关可能会出现各种异常情况，如触点熔断、漏电、过载等问题。

在这些异常情况下，正确的处理方法至关重要，以确保设备和人员的安全。

本文将介绍一些常见的隔离开关异常情况及其处理方法。

1. 触点熔断触点熔断是隔离开关常见的故障之一。

当开关频繁使用或在过载情况下运行时，触点容易受到电流冲击而熔断。

一旦触点熔断，开关将无法正常工作。

在发现触点熔断时，首先需要切断开关与电源的连接，以防止电流继续流过触点。

然后，检查触点是否受损或脱落。

如果触点受损，需要更换新的触点。

如果触点未受损，可以尝试用细砂纸或针刺等方法清洁触点表面，以消除污垢或氧化物。

2. 漏电漏电是指电气设备中的电流逸出到地面或其他非预期的路径中。

隔离开关在长时间使用后，可能会出现漏电的情况。

漏电会导致设备的电气安全隐患，甚至可能引发火灾等严重事故。

一旦发现设备有漏电现象，应立即切断开关与电源的连接，并停止使用设备。

接下来，需要使用绝缘电阻测试仪等设备检查漏电量。

如果漏电量超过了安全范围，需要及时修理或更换设备。

3. 过载过载是指电气设备承受的电流超过其额定值的情况。

隔离开关在长时间运行中，可能会面临电流过载的问题，特别是在电气负荷较大的场合。

当发生过载时，开关可能会发热，甚至烧毁。

因此，对于过载情况，首先需要切断开关与电源的连接，以防止过大的电流通过设备。

然后，需要检查负载是不是超出了隔离开关的额定负荷。

如果负载超出了额定负荷，需要减少负载或者更换更适合的设备。

4. 报警触发一些现代化的隔离开关配有报警装置，可以在异常情况下自动触发报警以提醒用户。

当隔离开关的报警触发时，首先需要注意观察报警信息，并判断是哪种异常情况引起的报警。

然后，根据具体的异常情况，采取相应的措施。

比如，如果报警是由于过载引起的，需要减少负载或更换适合的设备。

隔离开关静触头过热原因处理措施图文民熔

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关静触头过热原因处理措施，感觉这篇文章对你有帮助的话，可以关注下小编1原因分析该变电站220kV 侧和110kV 侧隔离开关静触头的型号分别为平顶山高压开关厂生产的GW 16．220 型和GW 4-110型，其结构如图 1 静触头过热现象出现后，我们立即将发热最为严重的几只静触头拆下来进行详细分析，发现了以下问题。

(1)铝绞线和铝夹件间的连接方式不合理。

铝绞线和铝夹件是通过螺栓连接起来的，表面氧化严重，它们之间接触面小、紧密性差。

并且每次隔离开关操作时都会对静触头造成一定的；中击，使铝绞线与铝线夹之间出现松动。

(2)铜压环和铜导电管之间的配合问隙过大。

导电铜管的结构是空心的，如图3。

我们对铜导电管进行了测量，其外径为40mm，内径为30mm，铜压环的内径在40．6—41．0mm 之间。

铜压环内径与铜导电管外径之问的间隙在0．6～1．0mm 的范围内。

，(3)铜铝过渡引起铜压环表面氧化。

静触头的铜导电管两端套着铜压环，再用螺栓将导电铜管与铝夹件连接起来，铜压环的表面出现较为严重的铜锈2解决方案对隔离开关静触头过热的主要原因进行分析后，我们采取了如下(1)改进铝绞线与铝夹件的连接方式为了解决原有铝绞线和铝夹件问易氧化、接触面积小、接触电阻大的问题，我们设计了一种新的铝夹件，压接后铝绞线和铝夹件融合为一体，它们之问的衔接更为紧密，并且增大了铝绞线与铝夹件的接触面积，使其导电性更好、更可靠。

我们对压接后的铝绞线和特制铝夹件进行了接触电阻测量，最高接触电阻为40 Q，远小于本公司规定的l00 Q。

500kV变电站双触头隔离开关发热故障分析

2.2触指定位端子和触指座接触不良造成的故障隔离开关触指尾部有一个定位端子，触指和触指座之间用弹簧固定。为了防止触头窜动，造成接触不良，一般在触指座上开一个圆形槽，触指定位端子就放在槽中。若隔离开关分闸时，触指座和触指之间会有面的接触；若隔离开关出现闭合时，触头进入到融指中，触指被顶起，尾部与触指座相连接。但是电力运行过程中，由于电力负荷过大，隔离开关温度过高，开关的触指尾定位端子和触指座接触不良产生大量的热量，导致触指烧毁。南京电磁厂的生产的GW12系列隔离开关合闸时，触指弹簧长期处于拉伸状况，导致弹簧的变形，中间的触指含有大量的水分，导致弹簧生锈，造成触指接触压力下降，接触电阻上升，在检修过程中发现了触指弹簧都已经生锈变形了。
发热故障前言变电站日常维护和检修过程中电力检修人员比较重视变电站主要设备的检查对变电站一些小的电气设备比如隔离开关检查的不够仔细往往只是简单的做一些绝缘测试回路电阻测试而忽略了对隔离开关的转动部分绝缘子等检查工作
500kV变电站双触头隔离开关发热故障分析
摘要：500kv变电站隔离开关是电力系统重要电力设备，电力运行过程中，需要通过隔离开关保护电气设备和人的安全。但是隔离开关在运行过程中经常会出现一些故障，轻则影响电力正常供电重则可能威胁到人的生命财产安全。本文介绍了一起500KV变电站双触头隔离开关发热故障，通过实际分析，人为支路电阻差异会造成主回路发热差异，并对此问题给出了相应的处理办法和防范措施。
6.2做好过热故障的早期诊断。为了防止过热故障的发生，可以在隔离开关的接线座、触头等容易发热的部位涂变色漆，以保证巡检人员在检修过程中能够及时发现过热缺陷，如果条件许可，可以采用红外线测温，掌握隔离开关在运行过程中的即时温度。
6.3提高技术人员的岗位素质。运行人员在对隔离开关进行开、合闸时，动作一定要迅速，以缩短燃弧时间，同时还要保证合闸到位。检修工作人员在对隔离开关进行检修时，要严格按照规范进行，认真对隔离开关进行必要的维护，保证检修维护的高质量。检修工序完成后，还要认真检查隔离开关各个部件的接头是否密切结合，避免由于接触不良而引起发热故障。

隔离开关运行时接触部分发热的原因及处理

上的弹簧部件锈蚀，失去应有的弹性，甚至断裂，完全失去弹性效应，引起接触不良。老产品的铝质导电杆、铜导电带连接处更容易产生电化学腐
蚀，导致接触电阻增大引起过热。
２）运行中，如果发出异常的震动声或放电声，要引起足够的重视和
６）辅助设备问题（高压开关柜及封闭式设备接头）。在封闭式的开关柜、户外式配电高压室，必须要求安装有在线监控式温控设备及除湿驱潮设备，温控设备及除湿驱潮设备的不正常启动、损坏或是没有正常启
警惕，在现场安全措施允许的情况下细心聆听估计出大概的声源发出部位，再而判断处理的检修方案。３）隔离开关过热时，一般都有异味散发出来，特别在与连接电流互感器接头处发热，会发出强烈的异常气味。这有两种可能一是油漆ቤተ መጻሕፍቲ ባይዱ被烘烤蒸发的味道，二是可能出现油脂烧焦的味道。４）低压开关柜内隔离开关，粘贴测温蜡片是常用的测温方法，用在
【技术应用】ｊｌ— Ａ ∞ ＮＶｕＬＬＥ
Ｙ＿＿Ｌ
隔离开关运行时接触部分发热的原因及处理
谢聪乾
（广东梅州供电局广东梅州５４２）１０１
摘要：电力系统高压设备与隔离开关的接头、隔离开关本体触头部位在生产运行过程中容易产生发热缺陷，在日常巡视维护要及时发现设备发热缺陷，通过分析发热的原因，介绍了隔离开关发热缺陷的检查及判断方法，指出了发热缺陷处理的常见问题，提高了供电安全运行的可靠性。关键词：隔离开关；接头；发热：温度；缺陷处理中图分类号：Ｔ５文献标识码：Ａ文章编号：１７－７９２１）１１１３１Ｍ６１５７（００Ｏ０４ —０

220kV隔离开关异常发热故障分析及处理

220kV隔离开关异常发热故障分析及处理发布时间：2023-06-19T07:43:51.381Z 来源：《科技潮》2023年11期作者：秦志勇[导读] 浙能阿克苏热电有限公司220kV升压站为户外架空双母线接线，两条出线（浙纺织一线、浙纺织二线）均接入阿克苏纺织工业变220kV系统，两台350MW机组分别接入浙能电厂220kV升压站I母、II母。

浙能阿克苏热电有限公司新疆维吾尔自治区阿克苏地区阿克苏市 843000摘要：隔离开关主要用途是保证电路中检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或分合空载线路。

当隔离开关触头处异常发热时，会影响运行时的带负荷能力，需及时检查故障原因并处理。

关键词：隔离开关；异常发热；红外测温一、系统介绍浙能阿克苏热电有限公司220kV升压站为户外架空双母线接线，两条出线（浙纺织一线、浙纺织二线）均接入阿克苏纺织工业变220kV 系统，两台350MW机组分别接入浙能电厂220kV升压站I母、II母。

站内断路器为北京ABB高压开关设备有限公司的LTB245E1-3P-50kA（三相联动）和LTB245E1-1P-50kA（分相）开关，隔离开关为山东泰开隔离开关有限公司生产的GW7F-252DD（W）（I母及线路侧）、GW22A-252（W）Ⅲ型（II母及母线PT侧）开关，设备于2016年10月投入运行。

二、事件背景浙纺织一线、浙纺织二线分别于2020年5月31日—6月2日和6月3日—6月5日进行了一次计划性检修。

2020年7月8日在定期红外检查中发现浙纺织一线线路隔离开关22717线路引下线与隔离开关连接片异常发热，红外成像最高88℃（附成像图），临时增加风机冷却并加强温度监视。

7月9日，1号机负荷289MW、2号机负荷308MW时，浙纺织一线线路侧A相隔离开关与线缆连接处点温80℃，较之前低负荷时上升10℃。

7月10日，1号机负荷256MW、2号机负荷260MW时，浙纺织一线线路隔离开关线路侧A相与线缆连接处测温58℃，B相和C相均为28℃。

隔离开关接触部分发热分析与对策

隔离开关接触部分发热分析与对策摘要:对隔离开关接触部分发热的原因进行详细的分析与研究 , 并根据存在的问题提出了相应的对策，确保供电安全的运行。

关键词:隔离开关；接触部分；发热1引言隔离开关是电力系统中的重要电气设备之一，隔离开关又称为刀闸，通常和高压断路器配合使用，以保证电网运行的安全性与可靠性，属于一种高压电气设备。

由于它没有专门的灭弧装置，因此不能用来切断负荷电流和短路电流，使用时应与断路器配合使用，一般对动触头的开断和关合速度没有特别规定要求。

隔离开关在电力系统中的主要作用有隔离电源，改变运行方式，接通和断开小电流电路，接通和断开未带负荷的汇流空载母线，接通和断开变压器中性点接地。

隔离开关在电网中使用广泛、工作频繁，因此其接触部分在运行过程中发热现象越来越突出，由此故障发生的频率很高。

分析研究隔离开关接触部分的发热原因，并通过改进相关的技术减少发热问题，一旦出现发热故障，就必须进行停电处理或者限制负荷，确保设备安全。

因此对隔离开关的接触部分进行发热分析并制定相应的策略显得尤为重要。

2 隔离开关接触部分发热原因分析2.1设计不当原因由于隔离开关起初的设计未按照设计标准，选用的构件型号比现实的要求要小，无法满足实际容量要求，在长期过载的运行当中会容易发热。

2.2制造工艺原因部分厂家在生产隔离开关时，为了减少成本，未采用标准中要求的紫铜材料，而是使用杂铜混合，导致隔离开关中铜的纯度没有达到要求，出现导电率低、镀银厚度不够等现象，引发过热，而带来的隔离开关存在的产品质量问题。

2.3安装技术原因在安装工程中如果接头接触面处理不当，如有毛刺、接触面不平整，导电体弯曲或扭转角度不对、固定螺丝着力不合理、调试质量不过关也会导致发热。

由于合闸过度或者合闸不到位，使得动静触头不在一条轴线上，可能会引起接触不良或单边接触不良，导致接触部位发热。

2.4检修和维护原因一般在检修过程中，要求检修人员对隔离开关的导电部分涂抹导电膏，为传动机构上润滑剂，并检查隔离开关的工作性能。

隔离开关接触部分发热的原因及处理方法

隔离开关接触部分发热是由于压紧是弹簧或螺栓松动和表面氧化所致，通常发展很快。

因为受热的影响接触部分更容易氧化，使其电阻增加，温度升高；若不断发展下去便可能会发生电弧，进而变位接地短路和相间短路。

发热现象时，可采取下列措施：
（1）双母线系统中，当一组线的隔离开关发热时，应将发热的隔离开关切换到另一组线路上去。

若是单母线系统的隔离开关，则应减轻负荷；条件允许的情况下最好将隔离开关退出允许，如果母线可以停电应立即进行检修。

因为负荷关系不能停电检修又不能减轻负荷时，须加强监视。

如发现温度剧烈上升，应按规程的规定断开相应的断路器。

（2）线路隔离开关接触部分发热时，其处理办法与单母线隔离开关相同，不同之处是该隔离开关有串联的断路器可以防止事故的发展，因此隔离开关可以继续运行，但需加强监视，知道可以停电检修为止。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解隔离开关的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

高压隔离开关触头发热处理及预防分析

高压隔离开关触头发热处理及预防分析摘要高压隔离开关是一种高压电器设备，在电网工作的过程中起着隔离保护的重要作用。

因此一直以来都是使用范围极广泛、应用量极大的一种电器设备。

在接通高压线路的时候以及在空载状况下断开的时候用高压隔离开关作为电器设备，也可以作为在对电气进行检修时的隔离设备。

由于高压隔离开关的应用范围广泛，所以确保高压隔离开关运行的正常，在保障人员人身安全和线路运行安全方面有着非常重要的作用。

本文对高压隔离开关发热的原因及处理方式进行了分析，同时对今后如何预防高压隔离开关发热的问题提出了自己的建议。

关键词高压隔离开关；触头发热原因；处理和预防措施高压隔离开关触头发热的不良状况，可能会造成隔离开关过热，情况严重的会引起电网安全事故。

在电力系统当中一个间隔里会有多副隔离开关，在检修隔离、系统倒闸操作和切合小负荷用电设备上起着主要作用，受到长时间运行、设备质量、工作环境等因素的影响，在进行红外测温的时候经常会发生发热的情况。

温度的不断升高会引起高压隔离开关触头烧毁，对电力设备的安全造成影响，也会对整个电力系统的正常工作造成影响。

1 高压隔离开关触头发热的原因长时间的运行极易引起高压隔离开关触头温度升高，造成触头过热的现象，通过对生产实践相关经验的总结，发现引发高压隔离开关触头发热的因素非常多。

像是触指结构设计不合理、触头镀银层不合格、触头触指插入深度不达标、导电膏使用不当、螺栓紧固力度不达标等因素都有可能导致高压隔离开关触头发热，另外检修也有可能引起触头发热的现象。

这是由于在检修的过程当中，检修工人需要对触头的接触面进行相关的处理，如果对操作过程不规范，比如使用了不合格的细砂纸、擦拭力度过大等都会造成触头接触面镀银层被破坏，是纯铜裸露在空气中，从而加速氧化，导致触头发热[1]。

2 高压隔离开关触头发热处理措施2.1 加强触头间的润滑在对电力设备进行日常检修的过程中，一定要对触指接触面复合脂的用量进行严格控制，涂抹时能够覆盖上一层即可，一定不能过量。

66千伏变电站Gw5隔离开关触头过热解决方案

66千伏变电站Gw5隔离开关触头过热解决方案发布时间：2021-05-07T10:23:55.873Z 来源：《基层建设》2020年第34期作者：单晓辉[导读] 摘要：本文通过对某个六十六千伏的枢纽变电站隔离开关，静触头过热的行为进行了详细的分析，指出了开关过热的原因，并提出了相应的解决方案，在很大程度上节约了变电站运行的成本，提高了经济效益，减少了，因为过热而导致开关静触头损坏的情况，解决了隔离开关，静触头过热的问题，希望对有关的部门和单位提供一点借鉴。

国网宁城县供电公司内蒙古赤峰 024200摘要：本文通过对某个六十六千伏的枢纽变电站隔离开关，静触头过热的行为进行了详细的分析，指出了开关过热的原因，并提出了相应的解决方案，在很大程度上节约了变电站运行的成本，提高了经济效益，减少了，因为过热而导致开关静触头损坏的情况，解决了隔离开关，静触头过热的问题，希望对有关的部门和单位提供一点借鉴。

关键词：静触头；过热；接触电阻；解决方案1、前言六十六千伏的变电站是某个地区的枢纽变电站，承担着该地区内的主要供电任务，由于变电站运行的时间比较长，相应的零件都已经比较老化，随着该变电站的运行，相关人员在变电站上发现了近十几个隔离开关静触头出现了不同程度的过热现象，为了保护周围居民的用电安全，提出了相关的解决措施。

2、隔离开关过热故障分析隔离开关在高压设备序列里属于通断类设备，用来改变系统运行方式和小电流电路的分合，它主要由底座、支柱绝缘子、触头、导电杆、导电罩、转帽、软连接等部件构成。

隔离开关在变电站中使用数量很大，因其导电部分的连接点和传动部件多、动触头行程大，而且触头长期暴露在空气中，容易发生氧化和脏污，导致过热故障比较普遍且突出。

从目前巴彦淖尔电业局故障率统计数据得知，隔离开关的过热故障要占到该局所有过热设备故障的60%左右。

2.1过热故障的特点由于隔离开关各结构部件基本外露，所以它的大部分故障集中在外露的线夹、刀口压指、滚动触头等部位;小部分集中在隔离开关接线端，线夹与导线的连接处。

220kV变电站隔离开关静触头过热原因分析及解决方案

220kV变电站隔离开关静触头过热原因分析及解决方案摘要：在220kV变电站之中，隔离开关是一个非常重要的设备，在安装的过程中，必须要对隔离开关的安装引起足够的重视，这样才能够更好地保证整个变电站系统的安全运行。

同时在变电站运行的过程中，还必须要加强对于隔离开关的维护和管理，只有使隔离开关充分地发挥其作用，才能够保证变电站的安全稳定运行。

但是在变电站运行的过程中，常常会出现隔离开关静触头过热的问题，这对其功能的发挥以及正常使用都造成了非常严重的影响，所以在变电站运行的过程中必须要尽可能地避免隔离开关静触头出现过热的情况，因此本文主要就220kV变电站隔离开关静触头过热原因以及相应的解决方案进行了研究。

关键词：220kV变电站；隔离开关；静触头；原因前言隔离开关又被称为刀闸，其主要的作用就是能够在线路停电的时候形成一个明显的分断，正是因为其具有这一功能，所以当前在许多的变电站之中，都对隔离开关进行了应用，而且在每一个变电站之中，隔离开关的数量都非常之多，一个变电站中隔离开关的数量往往都会超过断路器的三倍，所以其是变电站一次设备中的重要组成部分。

虽然隔离开关有着如此多的优势，并且也得到了非常广泛的应用，但是在对其进行应用的过程中常常会受到多方面因素的影响，从而导致隔离开关静触头出现过热的情况，而隔离开关静触头如果出现过热的情况将会对隔离开关的正常使用造成严重的影响，所以对于220kV变电站隔离开关静触头过热的原因以及相应的解决方案进行研究有着非常重要的意义。

1 220kV变电站隔离开关静触头过热故障概述在220kV变电站之中，隔离开关静触头过热是一个非常常见的故障，而导致这一故障产生的原因往往是多方面的，根据变电站实际情况的不同，故障的具体表现也有所不同，下面就以变电站的实际案例来对隔离开关静触头过热故障加以说明。

实际上，220kV变电站隔离开关的类型比较多，常见的有GW4户外隔离开关 35-220kv户外高压隔离开关（如图1）、GW4-220 GW4-110隔离开关（如图2）、10-220kv高压隔离开关（如图3）。

隔离开关触头发热缺陷分析及检修处理

隔离开关触头发热缺陷分析及检修处理摘要：随着用量需求持续增大，大量电气设备投入使用，设备更新换代频率加快，在一定程度上减少了设备故障发生率。

但是隔离开关故障依然较为频繁，隔离开关发热原因主要有触指结构不合理造成的发热，触头镀银层不合格，触头触指插入深度不达标，螺栓紧固力度不够等等，隔离开关发热引发的故障直接影响到电力系统整体运行安全。

本文主要分析了隔离开关常见发热原因及其处理措施。

抛砖引玉，以期为促进电力系统运行稳定、安全尽上绵薄之力。

关键字：隔离开关；触头发热；缺陷分析；检修处理隔离开关是电力系统最常用的电力设备之一，主要作用是系统倒闸操作、检修隔离、切合小负荷用电设备。

变电站中高压隔离开关设备能否正常运行在很大程度上取决于隔离开关触头的接触电阻。

而高压输变电设备内发生高压隔离开关触头发热、烧损事故，严重需停电处理，不仅造成了经济损失，也降低了供电可靠性。

因此，探讨隔离开关触头发热缺陷分析及检修处理具有巨大的现实意义。

笔者结合实际经验，分析了隔离开关常见发热原因，探讨了隔离开关触头运行发热处理措施，对其安装调试及运维对策提出了几点思考。

1隔离开关常见发热原因分析1.1触指结构不合理造成的发热早期生产的触指采用内拉弹簧压紧方式，通过拉力弹簧变形获得相应的夹力，当触头、触指相接之时，拉力弹簧、触头以及触指之间构成了桥接回路。

若是桥路平衡，则电流会均衡通过两侧的触指，而不会进入弹簧内；若是弹簧在长时间的运行下，因为疲劳损伤等问题导致整体或是其中一侧出现接触不良的问题，此时电桥不平衡，电流必然要进入弹簧，而弹簧电阻大会引起发热，发热退火弹力下降，触头接触不良现象会进一步加剧，逐渐失去弹性，相应的其接触电阻越来越大，甚至是导致隔离开关的触头出现发热现象，其热量也会再次传至弹簧上，弹簧弹性不断下降，电阻持续增大、温度持续上升，最终烧毁隔离开关触头触指。

1.2触头镀银层不合格为了延缓隔离开关接触面氧化速度，厂家在高电压大电流隔离开关生产的过程中，会在触头、触指上进行镀银，获得良好的导电性能。

运行中的隔离开关触头发热原因分析与异常处理

摘要:根据变电站设备运行实际,探讨了隔离开关常见故障。

研究了隔离开关触头过热事故的原因及应采取的措施。

为变电站实施反事故技术措施提供了依据。

关键词:隔离开关;电弧侵蚀;收缩电阻;过热事故隔离开关在高压电气设备序列中属通断类设备。

由于其工作频繁,使用范围广泛,过热故障时有发生。

我们有必要对隔离开关的过热故障进行分析研究,使其安全、可靠的发挥应有的作用。

1隔离开关过热故障的分析由于隔离开关各结构部件基本外露,所以它的故障大体上属于外部故障。

隔离开关一部分过热故障集中在导电罩、主触头和刀口压指等处,一部分过热故障集中在隔离开关接线端,线夹与导线的连接处。

隔离开关过热故障的原因主要有以下几种:①隔离开关接线端与导体触头长期裸露于大气中运行,极易受到水蒸气、腐蚀性尘埃和化学活性气体的侵蚀,在连接件接触面上形成氧化膜,使导电体表面电阻增加,造成接触不良而发热。

②导线在风力舞动下或因负荷变化,引起连接件因周期性热胀冷缩,造成连接螺丝松动减小了连接件有效接触面积,增大接触处的收缩电阻。

受风力影响的故障,一般是发热触头处在隔离开关的出线侧,引线过长(3m以上)处于悬垂状态。

大风时严重摇摆,滚动触头受力后,使各滚动触指接触压力失衡,造成接触电阻增大发热。

还有GW10-220W 隔离开关因管母摆动,使刀闸夹件松弛,造成动静触头处弧光放电。

③安装检修不符合工艺要求,使倒闸操作中隔离开关触头合不到位,或过止点。

④设计结构不合理。

2 隔离开关触头在运行中的过热机理分析触头是隔离开关中的一个元件,其性能好坏对高压电器整体性能起着关键作用。

隔离开关触头过热的主要因素:①机械磨损。

触头在不断的闭合过程中,承受着机械闭合力的冲击,从而造成触头的变形、龟裂与剥落,统称为机械磨损。

②接触电阻。

接触电阻产生的原因有两个:一是表面膜影响,二是收缩电阻。

当动静触头相互接触时,仅有少数突出点真正接触,结果使电流收缩至有限的几个载流点,这种现象叫收缩电阻。

浅谈高压隔离开关过热原因及处理方法

浅谈高压隔离开关过热原因及处理方法摘要：高压隔离开关（刀闸）安全运行对电气系统至关重要。

若不及时检修，检修部位不全面可能造成刀闸熔毁烧断产生弧光短路，影响电气系统安全运行。

本文详细介绍了隔离开关过热原因，并提出了相应的处理措施。

关键词：隔离开关；过热；处理方法1、引言高压隔离开关（刀闸）过热主要是由于三相双刀闸不同期、动静触头搭接面不够、刀闸锁芯、传动机构润滑不及时、刀闸接触不良或没有到位、动静触头搭接面氧化涡流、接触电阻增大等几个方面原因引起。

温度过高不及时处理可能造成刀闸熔毁烧断产生弧光短路，造成断路器跳闸，从而影响电气系统安全稳定运行。

2、电气系统及运行现状简述目前有四台主变，分别是1#主变（50000KVA）、2#主变（50000KVA）、3#主变（63000KVA）、4#主变（63000KVA），对应的二次刀闸额定容量全部为6300A。

因为主变、发电机二次电流较大，单个隔离刀闸容量无法满足要求，故采用双刀闸并列运行。

由于刀闸过热，发电机无法增加负荷，存在刀闸崩烧安全隐患。

夏季正常运行刀闸温度在80度左右（规程规定刀闸运行温度不能超过70度）为保证刀闸运行安全，刀闸室必须开门运行，还要设置外部风机降温，刀闸温度才能低于70度。

不符合安规要求。

因刀闸过热厂西架空线路春检有时都无法进行。

电气系统图如下：3、隔离开关处理过程及方法利用检修窗口期完成了配电间#3、4主变及#3、4发电机刀闸（双刀闸）检修处理。

3.1 3#主变653隔离开关(刀闸)检修检查发现#3主变653刀闸C2刀闸上下触头不在同一垂线上，拆下用圆锉刀锉孔后进行调整使C2刀闸上下触头在同一垂线上。

并对B2、C1刀闸进行了更换。

调整前、后试验测得接触电阻值对比3.2 4#主变684隔离开关(刀闸)检修检查发现A、B、C三相原刀闸有轻微变形，无法实现同期。

全部更换，更换后调整绝缘拉杆长条，保证6个刀闸同期，对所有刀闸锁芯、合闸机构进行润滑。

隔离开关触头过热的问题处理 (图文) 民熔

隔离开关
民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

处理方法：
1.红外测温仪是用来测量热点的温度来判断加热程度的。

如果母线过热，根据过热程度和位置调整负荷，降低热点电流，必要时报告调度员协助分配负荷。

2.当隔离开关触头接触不良过热时，可用相应电压等级的绝缘棒推动触头，使触头处于良好状态，但力不应过大，以免打滑和扩大事
故。

如果隔离开关因过载而过热。

应报告调度，以降低负荷至或低于额定值。

,
3、在双母线连接中，如果一个母线隔离开关过热，电路可以切换到另一个母线，过热的隔离开关可以打开。

过热隔离开关应在母线断电时修理。

在单母线接线中，如果母线隔离开关过热，只能降低负荷运行，加强监控，或安装临时通风装置加强冷却。

4在与旁路母线的接线中，如果母线隔离开关或线路隔离开关过热，可反转为旁路操作，使过热的隔离开关停机检修。

旁路开关应加强操作，不得过载。

水电站隔离开关触头连接部位温升超标处理

水电站隔离开关触头连接部位温升超标处理首先对高压开关设备（大电流）温升超标原因进行分析，后对特克斯河山口水电站1号机组出口隔离开关，运行过程中温升超标的实际情况及处理过程进行详细介绍。

标签：出口隔离开关；温升超标；接触电阻前言特克斯河山口水电站位于新疆伊犁州特克斯河上，为坝后式电站，装机3×47MW，220kV母线采用单母线接线方式，110kV母线采用双母线接线方式，1号发电机—变压器组采用单元接线方式，2号、3号发电机—变压器组采用扩大单元接线方式，在两台主变压器低压侧分别接一台限流电抗器供厂用电。

机组出口开关设备采用中国.天水长城开关厂生产成套开关设备，其中隔离开关为长沙电器开关有限公司生产的GN22-12/4000-50KA型隔离开关。

1、高压开关设备（大电流）温升超标原因分析开关柜内部实际温升情况，尤其是母排连接等部位，通常是由于导体连接间的接触电阻增大造成的。

主要有以下几点原因：1.1 温升累积效应是在设备长期运行状态下产生的，通常情况下，设备的带电环境应该尽量的保持通风及保证弱磁环境；1.2 运行过程中操作次数过多使高压开关动静触头之间接触机构松弛、接触面的原有导电层破坏，是高压开关动静触头之间接触电阻变大，造成高压开关动静触头之间温度升高。

1.3 开关连接母排处螺丝孔开孔不合理，螺栓安装压紧不合理，将会造成开关与母排接触面变形隆起，减小了开关与母排之间的接触面积，使开关与母排之间接触电阻变大，从而影响开关与母排之间接触效果。

1.4 維保工作对于母排的检修周期没有进行的彻底，联接部位没有落实金属表面的工艺要求；1.5 其它因素，比如错峰检查时的载流变化和开断性实验中的有效恢复等，也将导致接触电阻增大而发热。

2、特克斯山口水电站出口隔离开关发热实际情况特克斯河山口水电站1号机组出口隔离开关，在机组检修结束投入运行后，发现触头温度急剧升高（1小时温度从20度上升到90度），最高温度达92度，隔离开关厂家技术要求运行最高温度70度，机组被迫停运。
