接触网隔离开关故障处理指南

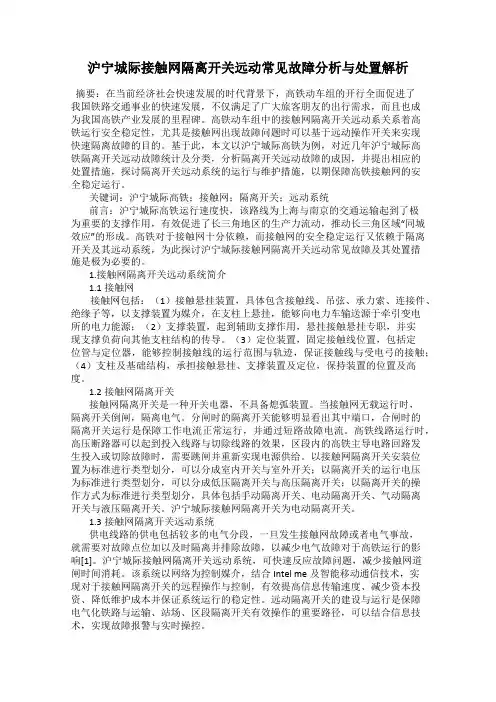

沪宁城际接触网隔离开关远动常见故障分析与处置解析
沪宁城际接触网隔离开关远动常见故障分析与处置解析摘要：在当前经济社会快速发展的时代背景下，高铁动车组的开行全面促进了我国铁路交通事业的快速发展，不仅满足了广大旅客朋友的出行需求，而且也成为我国高铁产业发展的里程碑。
高铁动车组中的接触网隔离开关远动系关系着高铁运行安全稳定性，尤其是接触网出现故障问题时可以基于远动操作开关来实现快速隔离故障的目的。
基于此，本文以沪宁城际高铁为例，对近几年沪宁城际高铁隔离开关远动故障统计及分类，分析隔离开关远动故障的成因，并提出相应的处置措施，探讨隔离开关远动系统的运行与维护措施，以期保障高铁接触网的安全稳定运行。
关键词：沪宁城际高铁；接触网；隔离开关；远动系统前言：沪宁城际高铁运行速度快，该路线为上海与南京的交通运输起到了极为重要的支撑作用，有效促进了长三角地区的生产力流动，推动长三角区域“同城效应”的形成。
高铁对于接触网十分依赖，而接触网的安全稳定运行又依赖于隔离开关及其远动系统，为此探讨沪宁城际接触网隔离开关远动常见故障及其处置措施是极为必要的。
1.接触网隔离开关远动系统简介1.1接触网接触网包括：（1）接触悬挂装置，具体包含接触线、吊弦、承力索、连接件、绝缘子等，以支撑装置为媒介，在支柱上悬挂，能够向电力车输送源于牵引变电所的电力能源；（2）支撑装置，起到辅助支撑作用，悬挂接触悬挂专职，并实现支撑负荷向其他支柱结构的传导。
（3）定位装置，固定接触线位置，包括定位管与定位器，能够控制接触线的运行范围与轨迹，保证接触线与受电弓的接触；（4）支柱及基础结构，承担接触悬挂、支撑装置及定位，保持装置的位置及高度。
1.2接触网隔离开关接触网隔离开关是一种开关电器，不具备熄弧装置。
当接触网无载运行时，隔离开关倒闸，隔离电气。
分闸时的隔离开关能够明显看出其中端口，合闸时的隔离开关运行是保障工作电流正常运行，并通过短路故障电流。
高铁线路运行时，高压断路器可以起到投入线路与切除线路的效果，区段内的高铁主导电路回路发生投入或切除故障时，需要跳闸并重新实现电源供给。

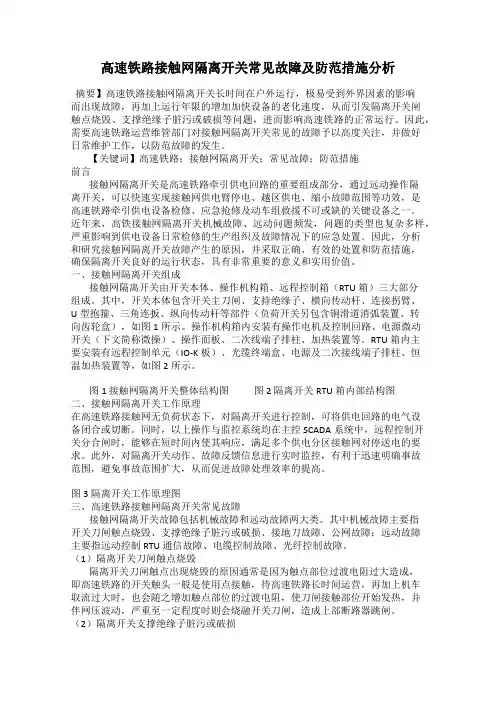

高速铁路接触网隔离开关常见故障及防范措施分析
高速铁路接触网隔离开关常见故障及防范措施分析摘要】高速铁路接触网隔离开关长时间在户外运行，极易受到外界因素的影响而出现故障，再加上运行年限的增加加快设备的老化速度，从而引发隔离开关闸触点烧毁、支撑绝缘子脏污或破损等问题，进而影响高速铁路的正常运行。
因此，需要高速铁路运营维管部门对接触网隔离开关常见的故障予以高度关注，并做好日常维护工作，以防范故障的发生。
【关键词】高速铁路；接触网隔离开关；常见故障；防范措施前言接触网隔离开关是高速铁路牵引供电回路的重要组成部分，通过远动操作隔离开关，可以快速实现接触网供电臂停电、越区供电、缩小故障范围等功效，是高速铁路牵引供电设备检修、应急抢修及动车组救援不可或缺的关键设备之一。
近年来，高铁接触网隔离开关机械故障、远动问题频发，问题的类型也复杂多样，严重影响到供电设备日常检修的生产组织及故障情况下的应急处置。
因此，分析和研究接触网隔离开关故障产生的原因，并采取正确、有效的处置和防范措施，确保隔离开关良好的运行状态，具有非常重要的意义和实用价值。
一、接触网隔离开关组成接触网隔离开关由开关本体、操作机构箱、远程控制箱（RTU箱）三大部分组成。
其中，开关本体包含开关主刀闸、支持绝缘子、横向传动杆、连接拐臂、U型抱箍、三角连扳、纵向传动杆等部件（负荷开关另包含铜滑道消弧装置、转向齿轮盒），如图1所示。
操作机构箱内安装有操作电机及控制回路、电源微动开关（下文简称微操）、操作面板、二次线端子排柱、加热装置等。
RTU箱内主要安装有远程控制单元（IO-K板）、光缆终端盒、电源及二次接线端子排柱、恒温加热装置等，如图2所示。
图1 接触网隔离开关整体结构图图2 隔离开关RTU箱内部结构图二、接触网隔离开关工作原理在高速铁路接触网无负荷状态下，对隔离开关进行控制，可将供电回路的电气设备闭合或切断。
同时，以上操作与监控系统均在主控SCADA系统中，远程控制开关分合闸时，能够在短时间内使其响应，满足多个供电分区接触网对停送电的要求。
浅析接触网隔离开关的故障以及处理方法
浅析接触网隔离开关的故障以及处理方法摘要：接触网隔离开关是铁路牵引供电系统的重要组成部分,其能否安全可靠的运行,将会直接给运输秩序和旅客出行带来不同程度的影响.接触网隔离开关能否正常运行的影响因素是多方面的，下面指出隔离开关的常见故障以及处理方法。
关键词：接触网、隔离开关、RTU0引言“接触网隔离开关故障”是现牵引供电运行中的常见故障，经常因本体机构故障、控制回路故障、远动功能失效造成隔离开关的拒动和误动现象发生，所以探讨：在现运行中接触网隔离开关的常见故障以及故障发生后的处理方法。
1、接触网隔离开关常见的故障1.1本体机构故障（隔离开关的故障回路接触电阻大，引线接触不良，支持绝缘子破裂，爆炸）1.1.1由于接触网隔离开关是供电线路中的主要组成部分，接触网回路电阻太大具体表现为：当电力机车从线路上取流时，触头部分由于回路接触电阻太大根据所以造成触头发热烧损，造成供电线路无电，接触网停电，中断行车，影响铁路行车，造成铁路供电事故。
1.1.2接触网隔离开关引线接触不良、引线断裂、线夹烧损、隔离开关引线与线夹接触不良造成牵引供电无法向接触网线路供电，同样造成接触网故障影响行车。
1.1.3接触网隔离开关支持绝缘子由于长时间脏污、受潮、破裂将会引起支持绝缘子闪络，对地绝缘不足，造成牵引变电所跳闸，接触网停电，影响行车。
1.2控制回路的故障接触网隔离开关控制回路中包括电机、继电器、电源开关等设备，控制回路故障主要集中在二次回路控制上，包括二次回路无电源，端子松动，内部电机，接触器分合闸按钮故障等都会造成设备故障。
1.3远动通讯故障1.3.1接触网开关测控终端（RTU）故障接触网开关测控终端常见故障如：①RTU通讯中断；②误报接触网开关本体及微断开关分合位；③外部电源失电。
1.3.2光电缆故障常见故障如：①光缆中断故障；②电源电缆故障；③充电模块故障。
2、接触网隔离开关常见的故障的处理方法2.1本体机构故障处理方法加强对接触网隔离开关的检修试验以及巡视工作，每年定期对接触网隔离开关进行清扫维护对于重污区要3个月对其进行清扫维护，轻污区的每6个月对其进行清扫维护。
