制冷机组分类
lyh-溴化锂吸收式制冷
f ξ a + ( a − 1) ξ r ξ9 = f + a −1
30
3、设备热负荷计算 （1）发生器的单位热负荷qh ： qh + ah7 = (a − 1)h4 + h3' （2）冷凝器的单位热负荷qk ：
qk = h3' − h3
（3）蒸发器的单位热负荷q0 ： q0 = h1' − h3 （4）吸收器的单位热负荷qa ：
18
二、溴化锂吸收式制冷机的工作原理
1、工作流程
由发生器、冷凝器、蒸发器、吸收器、节流阀、泵 和溶液热交换器组成。
19
单筒结构、 双筒结构
20
2、制冷循环在比焓-浓度图上的表示
1）发生过程 2 —7：为再冷状态稀溶液 在热交换器中的预热过程。 7—5—4：为稀溶液在发生 器中的加热过程。 其中7-5是将稀溶液由再冷液 加热至饱和液的过程；
13
2、溴化锂水溶液的图表 1）溴化锂水溶液的压力-饱和温度图 溴化锂水溶液的压力在不同浓度下压力和饱和温度的关系。 纯水的压力和饱和温度的关系。 溴化锂水溶液的结晶线。温度越低，饱和浓 度也越低。因此溴化锂水溶液的浓度过高或温度 过低均易于形成结晶。 在同一温度下，溶液浓度越高，液面上水蒸 气饱和分压力越小；在同一压力下，溶液浓度越 高，饱和温度越高。
21
5—4是稀溶液在等压下沸腾气化变为浓溶液的过 程（它是由一系列饱和状态构成的，压力不变，但浓 度是变化的，始终有水蒸气蒸发出来）。自发生器排 出的蒸气状态可认为是与沸腾过程溶液的平均状态相 平衡的水蒸气（状态3’的过热蒸气）。
22
2）冷凝过程3’—3 ： 为冷剂水蒸气在冷凝 器内等压冷凝为饱和水的 过程。 3）蒸发过程1—1’： 3-1”（1’与1的混合物） 过程为冷剂水经U形管节 流降压的过程。1-1’过程 表示冷剂水在蒸发器中的 汽化过程。
各种工业冷水机组分类及各类冷水机组优缺点
各种工业冷水机组分类及各类冷水机组优缺点工业冷冻冷水机组的分类：低温冷水机、低温冷冻机组、深冷机组、复叠冷冻机组、工业冷水机组，螺杆式冷水机组，水冷式冷水机组、风冷式水冷水机组，水冷冷水机组、低温盐水机组、乙二醇冷水机组、模块化冷水机组一、分类方式1、按压缩机形式分：活塞式冷水机组、螺杆式冷水机组、离心式冷水机组2、按燃料种类：燃油型(柴油、重油)、燃气型(煤油、天然气)3、按冷凝器冷却方式：水冷式冷水机组、风冷式水冷水机4、按能量利用形式：单冷型热泵型、热回收型、单冷、冰蓄冷双功能型5、按冷水出水温度高温型(7度、10度、13度、15度)、中低温型(-5度～-30度)、超低温型（-30~-120度）6、按密封方式：开启式、半封闭式、全封闭式7、按载冷剂分：水冷冷水机组、盐水冷水机组、乙二醇冷水机组8、按能量补偿不同分：电力补偿(压缩式)、热能补偿(吸收式)9、按制冷剂分：R22、R123、R134a、R404a等10、按热源不同(吸收式)：热水型、蒸汽型、直燃型二、各种冷水机组的优缺点A、活塞式冷水机组优点：1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善缺点：1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小工业冷冻3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大B、螺杆式冷水机组优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题缺点：1.价格比活塞式高2.单机容量比离心式小，转速比离心式低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高C、离心式冷水机组优点：1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节缺点：1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险D、模块化冷水机组优点：工业冷冻1.系活塞式冷水机组和螺杆式冷水机组的改良型，它是由多个冷水单元组合而成2.机组体积小，重量轻，高度低，占地小3.安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程缺点：1.价格较贵2.模块片数一般不宜超过8片E、水源热泵机组优点：1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便；缺点：1.在过度季节不能最大限度利用新风2.机组噪声较大3.机组多数暗装于吊顶内，给维修带来一定难度F、溴化锂吸收式冷水机组(蒸汽，热水和直燃型)优点：1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。
丙烯螺杆制冷机组简介
室效 应 亦非 常 小 。丙 烯 是 一 种 环 境 友 好 型 制 冷 剂 ， 属于 Ａ ３类 制 冷剂 。 主要 用 于 替 代 Ｒ ２ ２ 、 Ｒ ５ ０ ２等 制 冷剂 ， 使 用在 低 温制 冷设 备 中 。
℃； 沸点 一 ４ ７ ． ７℃ ， 闪点 一１ ０ ８ ｏ Ｃ， 易燃 ， 爆 炸极 限为 ２ ％ ～１ １ ． １ ％ ； Ｏ Ｄ Ｐ为 ０ ， Ｇ Ｗ Ｐ为 ２ ０ 。
Ｂｒ ｉ ｅ ｆ Ｉ ｎｔ ｒ ｏ ｄｕ ｃ ｔ ｉ ｏ ｎ ｏ ｆ Ｐｒ ｏ ｐｙ ｌ ｅ ｎ ｅ Ｓ ｃ ｒ ｅ ｗ Ｒｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｔ ｉ ｏ ｎ Ｕｎｉ ｔ
ＹＵ Ｍｉ ｎｇ
（ Ｄ ｌ ａ ｉ ａ ｎ Ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｔ ｉ ｏ ｎ Ｃ ｏ ． ， Ｌ ｔ ｄ ． ， Ｄ ｌ ａ ｉ ａ ｎ １ １ ６ ０ ３ ３ ， Ｃ ｈ ｉ ｎ ａ ）
Ｋｅ ｙ ｗｏｒ ｄ ｓ： ｐ ｒ ｏ ｐ ｙ ｌ ｅ ｎ ｅ； ｒ ｅ ｆ ｒ ｉ ｇ ｅ ｒ ａ ｔ ｉ ｏ ｎ； ｍａ ｔ ｅ ｉａ ｒ ｌ ｃ ｏ ｍｐ ａ ｔ ｉ ｂ ｉ ｌ ｉ ｔ ｙ； ｉ ｎ ｌａ ｆ ｍ ｍａ ｂ ｌ ｅ ａ ｎ ｄ ｅ ｘｐ ｌ ｏ ｓ ｉ ｖ ｅ ｐ ｒ ｏ ｐｅ ｔｙ ｒ
在 制冷 领域 ， 丙烯代 号 为 Ｒ １ ２ ７ ０ ， 属 于 不饱 和碳 氢 化合 物 制冷 剂 。对 臭 氧 层 完 全 没 有 破 坏 ， 并 且 温
丙烯 （ ｐ ｒ ｏ ｐ ｙ ｌ ｅ ｎ ｅ ， Ｃ Ｈ２＝ Ｃ ＨＣ Ｈ３ ）的 分 子 量 ４ ２ ． ０ ８ ， 密度 ０ ． ５ １ ３ ９ ｇ ／ ａ ｍ （ ２ ０ ． ４℃ ） ， 冰 点 一１ ８ ５ ． ３
关键词 ： 丙烯； 制冷 ； 材质相容性 ； 易燃易爆性

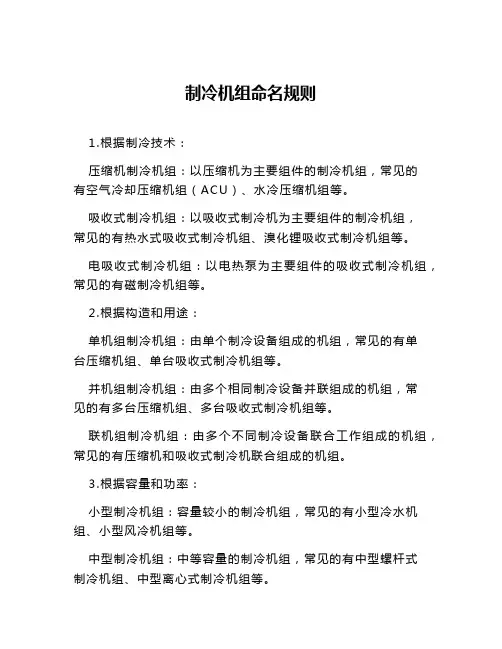

制冷机组命名规则
制冷机组命名规则
1.根据制冷技术：
压缩机制冷机组：以压缩机为主要组件的制冷机组，常见的
有空气冷却压缩机组（ACU）、水冷压缩机组等。
吸收式制冷机组：以吸收式制冷机为主要组件的制冷机组，
常见的有热水式吸收式制冷机组、溴化锂吸收式制冷机组等。
电吸收式制冷机组：以电热泵为主要组件的吸收式制冷机组，常见的有磁制冷机组等。
2.根据构造和用途：
单机组制冷机组：由单个制冷设备组成的机组，常见的有单
台压缩机组、单台吸收式制冷机组等。
并机组制冷机组：由多个相同制冷设备并联组成的机组，常
见的有多台压缩机组、多台吸收式制冷机组等。
联机组制冷机组：由多个不同制冷设备联合工作组成的机组，常见的有压缩机和吸收式制冷机联合组成的机组。
3.根据容量和功率：
小型制冷机组：容量较小的制冷机组，常见的有小型冷水机组、小型风冷机组等。
中型制冷机组：中等容量的制冷机组，常见的有中型螺杆式
制冷机组、中型离心式制冷机组等。
大型制冷机组：容量较大的制冷机组，常见的有大型螺杆式制冷机组、大型离心式制冷机组等。
4.根据应用领域：
商用制冷机组：主要用于商业场所的制冷机组，如商场、超市等。
工业制冷机组：主要用于工业生产过程中的制冷机组，如化工厂、制药厂等。
家用制冷机组：主要用于家庭中的制冷机组，如家用冰箱、家用空调等。
空调系统的分类和分类原则
空调系统的分类和分类原则空调系统是一种用于调节室内空气温度、湿度、清洁度和流动性的设备，广泛应用于各种场所，如住宅、办公室、商业建筑、工业厂房等。
根据其工作原理、使用功能或者安装位置，空调系统可以分为多种不同的分类。
一、按照工作原理分类：1. 风冷式空调系统：风冷式空调系统通过压缩机把冷媒气体压缩成高温高压气体，然后通过冷凝器散热，并转化为高温高压液体，最后通过膨胀阀降压并蒸发为低温低压气体，进行制冷和冷却。
2. 水冷式空调系统：水冷式空调系统通过冷冻水机组制冷。
该系统利用水冷却剂传输热量，通过循环冷水进行制冷。
冷水通过管道输送到各个末端设备，如风冷却器、蒸发器等，达到冷却效果。
3. 吸收式空调系统：吸收式空调系统通过吸收制冷循环原理实现制冷。
该系统利用吸收剂而不是压缩机来实现制冷过程，通过蒸发和条件反应使热量从室内空气中吸收，达到降温的效果。
4. 恒温恒湿空调系统：恒温恒湿空调系统通过控制空气的温度和湿度，为人体提供一个舒适的工作、学习和生活环境。
该系统则宜选用添加湿润器、使用新风机进行空气净化等设备。
二、按照使用功能分类：1. 家用空调系统：家用空调系统主要应用于住宅，用于调节室内温度和湿度，提供舒适的家居环境。
常用的家用空调系统有挂式空调、柜式空调、中央空调等。
2. 商用空调系统：商用空调系统主要应用于商业建筑，如办公楼、商场、酒店、医院等，用于为公共场所提供舒适的室内环境。
商用空调系统常见的有风管机组、冷暖风机组、水冷却器等。
3. 工业空调系统：工业空调系统主要应用于工业厂房、生产车间等，用于调节室内温度、湿度和清洁度，保障生产顺利进行。
常见的工业空调系统包括工业机组空调和神农随身神医传。
三、按照安装位置分类：1. 中央空调系统：中央空调系统是将空调设备集中安装在一个位置，通过管道、风管等方式，将冷（暖）气或冷（暖）水传输到各个使用处，实现空调目的。
它适用于大型建筑物，如商场、办公楼等。
制冷机组分类
制冷机组的分类1.活塞式冷水机组组成：活塞式制冷压缩机、风冷式或水冷式冷凝器、热力膨胀阀和蒸发器，并配有自动或手动能量调节和自动安全保护装置。
常用的水冷活塞式冷水机组冷凝器进出水温度分别为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围一般为35～580KW 。
2.螺杆式冷水机组组成：螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器、自控元件和仪表等。
常用的水冷式螺杆式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围为580～1163KW 。
3.离心式冷水机组组成：离心式制冷压缩机、冷凝器、蒸发器、节流机构以及各种控制元件。
常用的水冷式离心式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，单机容量通常在1163KW 以上，一般用于大型中央空调系统。
4.热泵机组组成：压缩机、冷凝器、蒸发器、热力膨胀阀、四通换向电磁阀、单向阀等。
根据冷却方式分为风冷式热泵机组、水源热泵机组和土壤源热泵。
A.风冷式热泵机组 组成：压缩机、风侧换热器、水侧换热器（管程走制冷剂，壳层走水）、热力膨胀阀、四通阀、干燥过滤器、压力继电器等。
特点：用途广泛，不需要冷却水和专用机房，机组壳置屋顶或室外庭院，机组采用电驱动，没有废气排放，不污染环境，使用地点不受限制。
B. 水源热泵机组 利用地下水、河水、湖水等资源，借助压缩机系统，通过消耗部分电活塞式冷水机组（水冷、风冷） 热驱动吸收式制冷机组 螺杆式冷水机组（水冷、风冷、水源热泵、土壤源热泵、风冷热离心式冷水机组（水冷、风冷、水源热泵、土壤源热泵） 电驱动压缩式制冷机组 溴化锂吸收式制冷机组（蒸汽型、热水型、直燃型、太阳能制冷机组分类涡旋式冷水机组（风冷、风冷热能，冬季把水中的低品位能量“取”出来，供给室内采暖或空调；夏季把室内的热量取出来，释放到水中，达到空调的目的。
特点：不受环境和气候的影响，运行稳定，没有风冷热泵机组的除霜以及小岛效应等问题。
压缩式制冷机组的分类及各自特点
作成日字：2007-08-28 PAGE ： 1/2作成修改者：杨爱斌压缩式制冷机组的分类及各自特点蒸气压缩式制冷机组的分类，实质上是由所配用的压缩机的型式来决定的，制冷压缩机，是制冷机组的关键核心部件，对系统的运行性能、噪声振动和使用寿命有着决定性的作用，根据蒸气压缩机的原理，压缩机可分为容积型和速度型两大类。
容积型压缩机通过减少压缩空间容积，提高蒸气压力来完成压缩功能。
螺杆压缩机属于容积型的一种。
速度型压缩机是由旋转部件连续将角动量转给蒸气，再将该动量转为压力能。
离心压缩机是速度型中最多且最典型的一种制冷压缩机。
、 下图表示为目前制冷和空调领域常用压缩机的分类。
在下表中，列出了各类压缩机在制冷空调工程中的制冷量范围。
用途 压缩机型式 家用冷藏箱 冻结箱 房间空调器汽车空调住宅用空调器和热泵商用制冷和空调大型空调活塞式滚动活塞式 涡旋式 螺杆式 离心式离心式制冷机组和活塞式机组相比： 优点：1、 在相同制冷量的情况下，特别是大容量时，机器的重量和尺寸小，占地面积小100w 200Kw 100w 10Kw5Kw 70Kw 150Kw 1400Kw350Kw 以上作成日字：2007-08-28 作成修改者：杨爱斌PAGE ： 2/22、结构简单、工作可靠、几乎没有磨损，因而经久耐用，修理运转费用较低；3、运转时剩余惯性力极微，运转平稳，基础轻，无需另外设计基础；4、容易实现多级压缩和多种蒸发温度，5、可利用进口导叶或变频，自动对制冷量进行无级调节，调节范围宽；6、对大型制冷机，可用高效率的蒸汽轮机或燃气轮机驱动，实现变速调节，节能并回收能量；7、制冷机中混入的润滑油极少，对换热器传热效果影响小不足处：、1、离心式制冷机转速高，为了保证叶轮一定的宽度，必须适用于大流量（大制冷量）场合；2、同一台机组工况适应范围狭，工况不能有大的变动。
螺杆式制冷机组和活塞式制冷机组相比：优点：1、结构简单、零部件少、可靠性高；2、没有进排气阀组，压缩效率高；3、相同制冷量情况下，体积小、重量轻4、机器力矩变化小、振动少、运转平稳5、能承受一定的液击6、可实现中间补气的经济器循环，进一步提高压缩机效率7、能量可以无级调节8、转子喷油后排气温度低、气密性好，单机可在较大压缩比下运行。
中央空调知识中央空调的分类
中央空调知识——中央空调的分类一、按照能源方式分类1、电制冷空调2、漠化锂制冷空调3、其他能源空调二、电制冷空调是我们用到最多的空调形式，具体谈谈电制冷空调的分类按照冷却方式分类：1、风冷：冷凝器采用强制空气对流的方式进行换热，家用空调基本上都是这种，风冷空调乂有单冷型和热泵型两种，单冷型顾名思义只可以夏天制冷，热泵型既可以夏天制冷乂可以冬天制热。
2、水冷：从冷凝器散发的热量用水流进行冷却，为达到节水的目的，冷凝器出来的冷却水被水泵输送到冷却水塔，与空气进行热交换后在回到冷凝器。
水冷系统一般只能制冷。
按照主机压缩机的形式分类：1、活塞式压缩机：是早期空调曾普遍使用的压缩机，因为零部件过多，故障率较高，且生产成本也比较高，运行稳定性差，压缩机抗液击的能力差，现在已经很少使用。
2、涡旋式压缩机：目前使用频率很高的一种压缩机，压缩机由定盘、动盘、电机、机体四大部分组成，最大的特点是零部件少，运行稳定性高，使用寿命长，广泛的运用丁小型制冷机组，如后面讲到的模块机、家用空调等。
3、螺杆式压缩机：在大型中央空调主机上使用最频繁的压缩机，其特点是零部件少、稳定性高、使用寿命长、维修方便等，还有很重要的一点是螺杆机的能效比很高，同样的制冷量，螺杆机比活塞机节能25%以上。
螺杆机有单螺杆和双螺杆之分。
4、离心式压缩机：离心机的外观看起来就像是个大的离心式水泵，其结构和水泵结构也比较相似。
离心式压缩机往往用在功率比较大的中央空调主机上，特点是单机制冷量大，结构简单、性能可靠、运行稳定，由丁其对生产工艺的要求很高，目前只有几家国际大公司，如特灵、约克等大规模的生产销售，国产品牌美的在重庆的工厂也可以生产。
按照室内系统的不同分类：1、氟系统：室内机和主机之间由铜管连接，铜管里面运行的是制冷剂，制冷剂直接在室内机蒸发吸热。
常用丁家用空调和商用空调，因其特点，系统不可能做的很大。
2、水系统：室内系统和主机由水管道连接，管道里面运行的是低温水（7 C）,低温的水在室内机（风机盘管）吸取热量之后回流到主机。
冷水机组分类及代表品牌
• （2) 按螺杆机形式分为
• A. 双螺杆
•
主要品牌：美通、约克、特灵、开利、 日
•
立、新晃、 海尔、格力、国祥
•
、恒新、顿汉布什
• B. 单螺杆
•
主要品牌：麦克维尔、大金
•
一. 2. 水冷螺杆式冷水机组
• (3) 按压缩机数量分为 • A. 单压缩机 • 主要品牌：约克、特灵、 • B. 多压缩机 • 主要品牌：美通、开利、麦克维尔、 • 日立、大金、新晃、海尔、格力、顿 • 汉布什、国祥、恒新
一. 1. 水冷离心式冷水机组
• （1） 按电机连接方式分为
• A. 半封闭式
•
主要品牌：开利、麦克维尔
• B. 封闭式
•
主要品牌：美通、特灵
• C. 开启式
•
主要品牌：约克
一. 1. 水冷离心式冷水机组
• （2） 按压缩级数分为
• A. 单级压缩
•
主要品牌：约克、开利、麦克维尔
• B. 多级压缩（二级、三级）
•
格力、国祥、恒新、顿汉布什 、
•
麦克维尔、大金（后2个为单螺
•
杆机）
• B. 活塞式
• 主要品牌：约克、开利
二、2. 模块式风冷热泵
• 按压缩机形式分为
• (1) 数码涡旋压缩机
• 主要品牌：美通
• (2) 普通涡旋压缩机
• 主要品牌：清华同方、麦克维尔、捷•丰、天加、来自尔、格力三、溴化锂机组
• 按能源方式分为： • 燃气型、燃油型、蒸汽型、热水型； • 主要品牌：远大、三洋、双良、壬原
结束语
谢谢大家聆听！！！
15
一. 3. 水冷涡旋式冷水机组
制冷 系统
第一节空调冷源 第二节制冷系统的工作原理 第三节制冷机组 第四节蒸发器和冷凝器
第一节空调冷源
“制冷”就是使自然界的物体或空间达到低于周围环境的温 度，并使之维持这个温度。随着工业、农业、国防和科学技 术现代化的发展，制冷技术在各个领域都得到厂广泛的应用， 特别是空气调节和冷藏，直接关系到很多部门的生产和人们 生活的需要。
制冷过程的实现一般需要借助制冷剂来实现。利用“液体 汽化要吸收热量”这一物理性质把热量从要排出热量的物体 中吸收到制冷剂中来，又利用“气体液化要放出热量”的物 理性质把制冷剂中的热量排放到环境或其他物体中去。
下一页 返回
第二节制冷系统的工作原理
由于需要排热的物体温度必然低于或等于环境或其他物体的 温度，因此要实现制冷剂相变时吸热或放热的过程，需要改 变制冷剂相变时的热力工况，使液态制冷剂汽化时处于低温、 低压状态，而气态制冷剂液化时处于高温、高压状态。实现 这种不同压力变化的过程，必定要消耗功。根据实现这种压 力变化过程的途径不同，制冷形式主要可分为压缩式、吸收 式和蒸汽喷射式三种。目前采用最多的是压缩式制冷和吸收 式制冷。
【用法】水煎，分2次温服。
【功用】凉血止血，利水通淋。
【主治】血淋、尿血。尿中带血，小便频 数，赤涩热痛，舌红，脉数等。
十灰散
下一页 返回
第二节 止血方
【组成】大蓟9 g，小蓟9 g，荷叶9 g， 侧柏叶9 g，茅根9 g，茜根9 g，山栀9 g，大黄9 g， 牡丹皮9 g，棕榈皮9 g。
上一页 下一页 返回
第三节制冷机组
3.离心式冷水机组 离心式冷水机组中的制冷压缩机属速度型，是依靠高速旋
转的叶轮产生的离心力来压缩和输送气体，使其获得高压和 高温的。 离心式冷水机组具有重量轻、占地少，振动小、噪声低， 运行平稳，调节性能较好，工作可靠的优点。由于它的制冷 能力大，所以适用于空调耗冷量较大的系统。其缺点是用材 要求高，低负荷运行时易发生喘振(易损坏机器)。 (二)吸收式冷水机组 适用于空调制冷使用的吸收式冷水机组是浪化铿吸收式制 冷机。该机组是以热源为动力，可以制取5 oC以上的冷水的 制冷设备，按热能类型分为热水型、蒸汽型、直燃型。
溴化锂制冷机常用知识
溴化锂机组溴化锂机组又称溴化锂吸收式制冷机1.什么是溴化锂溴化锂是由碱金属锂和卤族元素两种元素组成，分子式LiBr,分子量86.844，密度346kg/㎡（25℃），熔点549℃，沸点1265℃。
它的一般性质跟食盐大体类似，是一种稳定的物质，在大气中不变质、不挥发、不溶解，极易溶于水，常温下是无声粒状晶体，无毒、无臭、有咸苦味。
溴化锂水溶液是由溴化锂和水这两种成分组成，它的性质跟纯水很不相同。
纯水的沸点只与压力有关，而溴化锂水溶液的沸点不仅与压力有关还与溶液的浓度有关。
2.溴化锂吸收式制冷的工作原理在溴化锂吸收式制冷中，水作为制冷剂，溴化锂作为吸收剂。
由于溴化锂水溶液本身沸点很高，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽；在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。
所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。
这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。
溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。
在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。
如此循环不息，连续制取冷量。
由于溴化锂稀溶液在吸收器内已被冷却，温度较低，为了节省加热稀溶液的热量，提高整个装置的热效率，在系统中增加了一个换热器，让发生器流出的高温浓溶液与吸收器流出的低温稀溶液进行热交换，提高稀溶液进入发生器的温度。
制冷机组的分类、选型及检修工具
制冷机组的分类冷水机组是生产冷水的制冷装置，广泛应用于空调工程和工业生产工艺中。
1．根据冷水机组所用动力种类不同分为电力驱动冷水机组和热力驱动冷水机组。
电力驱动冷水机组又多是采用蒸气压缩制冷原理的冷水机组，又称为蒸气压缩式冷水机组；热力驱动冷水机组多是采用吸收式制冷原理的冷水机组，又称为吸收式冷水机组。
2．压缩式冷水机组根据所用压缩机的种类不同又分为活塞式、螺杆式、离心式和涡旋式冷水机组等。
3．压缩式冷水机组根据其冷凝器的冷却方式不同又分为水冷式、风冷式和蒸发冷却式冷水机组。
4．根据使用的制冷剂种类不同，压缩式冷水机组又可分为氟里昂冷水机组和氨冷水机组。
5．模块化冷水机组通常采用活塞式制冷压缩机，所以也属于活塞式冷水机组，但具有结构设计独特，系统构成方便的特点。
6．吸收式冷水机组根据热源方式不同又分为蒸汽型、热水型和直燃型冷水机组。
根据所用工质不同又分为氨吸收式和溴化锂吸收式冷水机组。
根据热能利用程度不同又分为单效和双效吸收式冷水机组。
根据各换热器的布置情况又分为单筒型、双筒型和三筒型吸收式冷水机组。
根据应用范围又分为单冷型和冷热水型吸收式冷水机组。
通常按习惯将上述分类加以综合，如蒸汽单、双效溴化锂吸收式冷水机组、直燃式溴化锂冷热机组等等。
制冷机组的选型冷水机组是中央空调工程和需要冷水的工艺系统的关键设备，冷水机组的选型就是要合理地选定机型、台数。
1．冷水机组选择的原则要合理选定机型和台数，须考虑以下因素或原则。
（1）建筑物的冷负荷大小，全年冷负荷的分布规律；（2）当地的水源(包括水量、水温及水质)、电源和热源(包括热源性质、品位高低)情况；（3）初投资和运行费用；制冷机组的检修工具制冷专用工具割管器：简称割刀，用来切断紫铜、黄铜、铝等金属管的工具。
直径4mm--12mm的紫铜管不允许使用刚锯，必须使用割刀切断。
观看原图：大割刀、小割刀割刀的使用方法：将铜管放置在滚轮与割轮之间，同管的侧壁贴紧两个滚轮的中间位置，割轮的切口与铜管垂直夹紧。
制冷机组
常见故障
1、制冷机组排气温度高，制冷机组冷却剂液位太低，油冷却器脏，油过滤器芯堵塞，温控阀故障，断油电 磁阀未得电或线圈损坏，断油电磁阀膜片破裂或老化，风扇电机故障，冷却风扇损坏，排风管道不畅通或排风阻 力大，环境温度超过所规定的范围，温度传感器故障，压力表是否故障。
2、制冷机组压力低，实际用气量大于制冷机组输出气量，放气阀故障，进气阀故障，液压缸故障，负载电 磁阀故障，最小压力阀卡死，用户管有泄漏，压力设置太低，力传感器故障，压力表故障，压力开关故障，压力 传感器或压力表输入软管漏气。
制冷机组
压缩机、冷凝器，蒸发器和控制系统等
01 基本组成
03 行业现状
目录
02 冷库制冷 04 定期维修
基本信息
制冷机组的组成：压缩机（类压缩机子系统）、冷凝器、膨胀阀，蒸发器和控制系统等。
基本组成
基本组成
1、制冷压缩机的作用 制冷压缩机是制冷装置中最主要的设备，通常称为制冷装置中的主机。制冷剂蒸气从低压提高为高压以及汽 体的不断流动、输送，都是借助于制冷压缩机的工作来完成的。 也就是说，制冷压缩机的作用是： 冷库制冷机组(2张)1）从蒸发器中吸取制冷剂蒸气，以保证蒸发器内一定的蒸发压力。 2）提高压力，将低压低温的制冷剂蒸气压缩成为高压高温的过热蒸气，以创造在较高温度（如夏季35℃左 右的气温）下冷凝的条件。 3）输送并推动制冷剂在系统内流动，完成制冷循环。 2、根据冷却介质种类的不同，冷凝器可归纳为四大类,其作用如下： ⑴水冷却式：在这类冷凝器中，制冷剂放出的热量被冷却水带走。冷却水可以是一次性使用，也可以循环使 用。水冷却式冷凝器按其不同的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。 ⑵空气冷却式（又叫风冷式）：在这类冷凝器中，制冷剂放出的热量被空气带走。
暖通基础知识培训讲义
溴化锂机组分类
按照功能划分分为：
1、蒸汽型机组（单冷） 只能制冷，不能制热。 蒸汽吸收式溴化锂机组（简称：蒸汽溴机）
2.直燃型机组（冷热） 冷热两用。 直燃型吸收式冷温水机组
2024/8/14
25
溴化锂-单冷-蒸汽溴机
冷量范围： 475-5815kw （40-500 kcal×104 ）
特点： 1、冷量范围覆盖广。 2、价格适中。 3、机组效率偏低。 4.只能供冷。
泵。
2024/8/14
19
电制冷-单冷-活塞机
冷量范围： 85-872kw （7.5-80 kcal×104 ）
特点： 1、单机制冷量小。 2、价格便宜。 3.机组效率较低。
适用场合： 小型建筑：2000㎡-10000㎡。
2024/8/14
20
电制冷-单冷-螺杆机
冷量范围： 335-1393kw （30-120 kcal×104 ）
23
电制冷-热泵-水源热泵
冷量范围： 447-1281kw （40-110 kcal×104 ）
特点： 1、单机制冷量适中。 2、价格适中。 3、机组效率较高。 4.既能供冷又能供热。
适用场合： 特殊场合，需要有丰富的地下水并且可以保证完 全回灌。 小型建筑：10000㎡以下。
2024/8/14
24
2024/8/14
22
电制冷-热泵-风冷热泵
冷量范围： 38-620kw （3.3-53 kcal×104 ）
特点： 1、单机制冷量小。 2、价格最高。 3、机组效率低。 4、既能供冷又能供热。 5.不需要机房，直接放置室外楼顶。
适用场合： 无法解决热源的小型建筑：10000㎡以下。
2024/8/14
制冷机分类
制冷压缩机分类概述：压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。
在蒸汽压缩式制冷系统中，把制冷剂从低压提升为高压，并使制冷剂不断循环流动，从而使系统不断将内部热量排放到高于系统温度的环境中。
制冷压缩机是制冷系统的心脏，制冷系统通过压缩机输入电能，从而将热量从低温环境排放到高温环境。
制冷压缩机的能效比决定整个制冷系统的能效比。
由于环境温度是经常变化的，故制冷压缩机大部分时间是处于部分负荷状态，因此制冷压缩机要具有能量调节。
制冷压缩机分类具体情况：一. 容积式制冷压缩机分类：靠改变工作腔的容积，将周期性吸入的定量气体压缩。
1. 往复活塞式制冷压缩机：靠活塞的往复运动来改变汽缸的工作容积。
依外部构造分为：①全封闭制冷压缩机：制冷量小于60KW，多用于空调机和小型制冷设备中。
驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，噪声低。
但功率较小，不易维修。
常见品牌：法美巴西泰康，法美优乐，美谷轮﹑布里斯托，丹麦丹佛斯，意大利恩布拉克﹑伊莱克斯，日本日立﹑松下﹑东芝﹑三洋，三菱﹑DAKIN大金，韩LG，中国春兰等。
②半封闭制冷压缩机分类：制冷量60～600KW，可用于各种空调﹑制冷设备中。
由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多种工况，可维修，但噪声稍高。
分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双级压缩型。
常见品牌：美德谷轮，德比泽尔﹑博克﹑格拉索，意大利富士豪﹑莱富康，日本三菱﹑日立﹑三洋，中国泰州雪梅﹑大连冰山﹑南京五洲等。
③开启式制冷压缩机分类：压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。
2. 回转式制冷压缩机：靠回转体的旋转运动来改变汽缸的工作容积。
依内部构造制冷压缩机分类：①滚动转子式制冷压缩机：制冷量8～12KW，多用于小型空调机和制冷设备中。
溴化锂吸收式制冷机
❖ 单效制冷机使用能源广泛，可以采用各种工业 余热，废热，因此在钢铁、轻工、纺织、化工 等企业中应用前景广泛。也可以采用地热、太 阳能等作为驱动热源，在能源的综合利用和梯 级利用方面有着显著的优势。而且具有负荷及 热源自动跟踪功能，确保机组处于最佳运行状 态。
❖ 单效制冷机的驱动热源为低品位热源，其 COP(Coefficient Of Performance,即能量与 热量之间的转换比率，简称能效比)在0.5-0.7.
溴化锂余热制冷技术
应用：
溴化锂式中央空调
收式制冷技术已经有200多年的发展历史,自从1950年溴 化锂制冷机组第一次进入工业应用开始,其在余热资源 丰富的工业部门得到了广泛的应用。与采用传统电力空 调制冷相比,吸收式制冷技术可以充分利用各种余热、 废热资源,达到节能降耗的目的,且可降低环境污染。 1987年,国务院《关于进一步加强节约用电的若干规定》 中明确规定“有热源的大面积空调单位,装设溴化锂吸 收式制冷装置”
目前, 我国溴冷机冷水机组的水平已达到国际先进 水平, 生产能力达到10000台/ 年, 实际生产3500 台/ 年, 与日本相当, 名列世界前茅。我国已成为 溴冷机的生产、使用大国。溴冷机发展至今, 技术 日益完善, 机组向节约能耗、降低温室效应、小型 化、轻量化、美观化、智能化方向发展。
可以说, 五六十年代溴冷机的发展中心在美国, 七 八十年代溴冷机的发展中心在日本, 而到了九十年 代, 中国已成为直燃式溴冷机的产销大户
安全可靠 6.易于实现自动化 7.制冷量调节范围广
缺点 1.腐蚀性强，气密性要求高 2.对外排热量大 3.热力系数较低 4.溴化锂价格贵
溴化锂吸收式制冷机的分类
1. 按用途分： 1）冷水机组 2）冷热水机组 3）热泵机组
各种工业冷水机组分类及各类冷水机组优缺点
各种工业冷水机组分类及各类冷水机组优缺点冷水机组的分类：低温冷水机、低温冷冻机组、深冷机组、复叠冷冻机组、工业冷水机组，螺杆式冷水机组，水冷式冷水机组、风冷式水冷水机组，水冷冷水机组、低温盐水机组、乙二醇冷水机组、模块化冷水机组一、分类方式1、按压缩机形式分：活塞式冷水机组、螺杆式冷水机组、离心式冷水机组2、按燃料种类：燃油型(柴油、重油)、燃气型(煤油、天然气)3、按冷凝器冷却方式：水冷式冷水机组、风冷式水冷水机4、按能量利用形式：单冷型热泵型、热回收型、单冷、冰蓄冷双功能型5、按冷水出水温度高温型(7度、10度、13度、15度)、中低温型(-5度～-30度)、超低温型（-30~-120度）6、按密封方式：开启式、半封闭式、全封闭式7、按载冷剂分：水冷冷水机组、盐水冷水机组、乙二醇冷水机组8、按能量补偿不同分：电力补偿(压缩式)、热能补偿(吸收式)9、按制冷剂分：R22、R123、R134a 、R404a等10、按热源不同(吸收式)：热水型、蒸汽型、直燃型二、各种冷水机组的优缺点A、活塞式冷水机组优点：1.用材简单，可用一般金属材料，加工容易，造价低2.系统装置简单，润滑容易，不需要排气装置3.采用多机头，高速多缸，性能可得到改善缺点：1.零部件多，易损件多，维修复杂，频繁，维护费用高2.压缩比低，单机制冷量小3.单机头部分负荷下调节性能差，卸缸调节，不能无级调节4.属上下往复运动，振动较大5.单位制冷量重量指标较大B、螺杆式冷水机组优点：1.结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长2.圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3.压缩比可高达20，EER值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5.体积小，重量轻，可做成立式全封闭大容量机组6.对湿冲程不敏感7.属正压运行，不存在外气侵入腐蚀问题缺点：1.价格比活塞式高2.单机容量比离心式小，转速比离心式低3.润滑油系统较复杂，耗油量大4.大容量机组噪声比离心式高5.要求加工精度和装配精度高C、离心式冷水机组优点：1.叶轮转速高，输气量大，单机容量大2.易损件少，工作可靠，结构紧凑，运转平稳，振动小，噪声低3.单位制冷量重量指标小4.制冷剂中不混有润滑油，蒸发器和冷凝器的传热性能好5.EER值高，理论值可达6.996.调节方便，在10%~100%内可无级调节缺点：1.单级压缩机在低负荷时会出现“喘振”现象，在满负荷运转平稳2.对材料强度，加工精度和制造质量要求严格3.当运行工况偏离设计工况时效率下降较快，制冷量随蒸发温度降低而减少幅度比活塞式快4.离心负压系统，外气易侵入，有产生化学变化腐蚀管路的危险D、模块化冷水机组优点：1.系活塞式冷水机组和螺杆式冷水机组的改良型，它是由多个冷水单元组合而成2.机组体积小，重量轻，高度低，占地小3.安装简单，无需预留安装孔洞，现场组合方便，特别适用于改造工程缺点：1.价格较贵2.模块片数一般不宜超过8片E、水源热泵机组优点：1.节约能源，在冬季运行时，可回收热量2.无需冷冻机房，不要大的通风管道和循环水管，可不保温，降低造价3.便于计量4.安装便利，维修费低5.应用灵活，调节方便；缺点：1.在过度季节不能最大限度利用新风2.机组噪声较大3.机组多数暗装于吊顶内，给维修带来一定难度F、溴化锂吸收式冷水机组(蒸汽，热水和直燃型)优点：1.运动部件少，故障率低，运动平稳，振动小，噪声低2.加工简单，操作方便，可实现10%~100%无级调节3.溴化锂溶液无毒，对臭氧层无破坏作用4.可利用余热。
制冷机组分类
制冷机组分类 The document was finally revised on 2021制冷机组的分类32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围一般为35～580KW。
2.螺杆式冷水机组组成：螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器、自控元件和仪表等。
常用的水冷式螺杆式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围为580～1163KW。
3.离心式冷水机组组成：离心式制冷压缩机、冷凝器、蒸发器、节流机构以及各种控制元件。
常用的水冷式离心式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，单机容量通常在1163KW以上，一般用于大型中央空调系统。
4.热泵机组溴化锂吸收式制冷机组（蒸汽型、热水型、直燃型、太制冷机组分组成：压缩机、冷凝器、蒸发器、热力膨胀阀、四通换向电磁阀、单向阀等。
根据冷却方式分为风冷式热泵机组、水源热泵机组和土壤源热泵。
A.风冷式热泵机组组成：压缩机、风侧换热器、水侧换热器（管程走制冷剂，壳层走水）、热力膨胀阀、四通阀、干燥过滤器、压力继电器等。
特点：用途广泛，不需要冷却水和专用机房，机组壳置屋顶或室外庭院，机组采用电驱动，没有废气排放，不污染环境，使用地点不受限制。
B. 水源热泵机组利用地下水、河水、湖水等资源，借助压缩机系统，通过消耗部分电能，冬季把水中的低品位能量“取”出来，供给室内采暖或空调；夏季把室内的热量取出来，释放到水中，达到空调的目的。
特点：不受环境和气候的影响，运行稳定，没有风冷热泵机组的除霜以及小岛效应等问题。
C. 土壤源热泵系统利用地下岩土中热量闭式循环的地源热泵系统，通过循环液在封闭地下埋管中的流动，实线系统与大地之间的传热。
在冬季供热过程中，流体从地下收集热量，再通过系统把热量带到室内。
夏季制冷时，系统逆向运行，即从室内带走热量，再通过系统将热量送到地下岩土中。
各种型式溴化锂机组的特点、原理简析
溴化锂机组又称溴化锂吸收式制冷机组。
溴化锂是由碱金属锂和卤族元素两种元素组成，分子式LiBr,分子量86.844，密度346kg/立方（25℃），熔点549℃，沸点1265℃。
它的一般性质跟食盐大体类似，是一种稳定的物质，在大气中不变质、不挥发、不溶解，极易溶于水，常温下是无色粒状晶体，无毒、无臭、有咸苦味。
溴化锂水溶液是由溴化锂和水这两种成分组成，它的性质跟纯水很不相同。
纯水的沸点只与压力有关，而溴化锂水溶液的沸点不仅与压力有关还与溶液的浓度有关。
工作原理：在溴化锂吸收式制冷中，水作为制冷剂，溴化锂作为吸收剂。
由于溴化锂水溶液本身沸点很高，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽；在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。
所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。
这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。
溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。
在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。
如此循环不息，连续制取冷量。
由于溴化锂稀溶液在吸收器内已被冷却，温度较低，为了节省加热稀溶液的热量，提高整个装置的热效率，在系统中增加了一个换热器，让发生器流出的高温浓溶液与吸收器流出的低温稀溶液进行热交换，提高稀溶液进入发生器的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

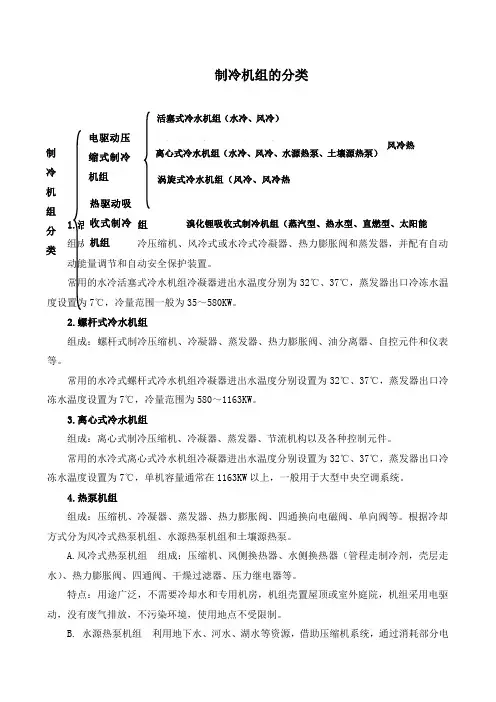

制冷机组的分类
1.活塞式冷水机组
组成：活塞式制冷压缩机、风冷式或水冷式冷凝器、热力膨胀阀和蒸发器，并配有自动或手动能量调节和自动安全保护装置。
常用的水冷活塞式冷水机组冷凝器进出水温度分别为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围一般为35～580KW 。
2.螺杆式冷水机组
组成：螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器、自控元件和仪表等。
常用的水冷式螺杆式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，冷量范围为580～1163KW 。
3.离心式冷水机组
组成：离心式制冷压缩机、冷凝器、蒸发器、节流机构以及各种控制元件。
常用的水冷式离心式冷水机组冷凝器进出水温度分别设置为32℃、37℃，蒸发器出口冷冻水温度设置为7℃，单机容量通常在1163KW 以上，一般用于大型中央空调系统。
4.热泵机组 溴化锂吸收式制冷机组（蒸汽型、热水型、直燃型、太阳能型） 制
冷
机
组
分
类
组成：压缩机、冷凝器、蒸发器、热力膨胀阀、四通换向电磁阀、单向阀等。
根据冷却方式分为风冷式热泵机组、水源热泵机组和土壤源热泵。
A.风冷式热泵机组组成：压缩机、风侧换热器、水侧换热器（管程走制冷剂，壳层走水）、热力膨胀阀、四通阀、干燥过滤器、压力继电器等。
特点：用途广泛，不需要冷却水和专用机房，机组壳置屋顶或室外庭院，机组采用电驱动，没有废气排放，不污染环境，使用地点不受限制。
B. 水源热泵机组利用地下水、河水、湖水等资源，借助压缩机系统，通过消耗部分电能，冬季把水中的低品位能量“取”出来，供给室内采暖或空调；夏季把室内的热量取出来，释放到水中，达到空调的目的。
特点：不受环境和气候的影响，运行稳定，没有风冷热泵机组的除霜以及小岛效应等问题。
C. 土壤源热泵系统利用地下岩土中热量闭式循环的地源热泵系统，通过循环液在封闭地下埋管中的流动，实线系统与大地之间的传热。
在冬季供热过程中，流体从地下收集热量，再通过系统把热量带到室内。
夏季制冷时，系统逆向运行，即从室内带走热量，再通过系统将热量送到地下岩土中。
特点：既保持了水源热泵作为冷源的优点，又克服了空气源热泵效率低下的缺点，是一种可持续发展的建筑节能技术。
5.溴化锂吸收式制冷机组
溴化锂吸收式制冷机是以溴化锂溶液为吸收剂，以水为制冷剂，利用水在高真空下蒸发吸热达到制冷的目的。
为使制冷过程能连续不断地进行下去，蒸发后的冷剂水蒸气被溴化锂溶液所吸收，溶液变稀，这一过程是在吸收器中发生的，然后以热能为动力，将溶液加热使其水份分离出来，而溶液变浓，这一过程是在发生器中进行的。
发生器中得到的蒸汽在冷凝器中凝结成水，经节流后再送至蒸发器中蒸发。
如此循环达到连续制冷的目的。
