某基础工程专项施工设计方案(西南交大)
基础工程课程设计(浅基础)(西南交通大学)
课程名称:基础工程设计题目:1#桥墩独立基础设计院系:专业:年级:姓名:指导教师:西南交通大学峨眉校区2017年4月20日第一部分:基本资料 (3)1.1设计题目 (3)1.2设计目的 (3)1.3基础资料 (3)§1、设计的任务及建筑物的性质和用途 (3)§2 基本资料 (4)1.4设计依据 (6)1.5设计要求 (6)第二部分柱下独立刚性基础设计 (7)2.1确定合理的基础埋置深度 (7)2.2基础尺寸初步拟定 (7)2.3作用在基础上的荷载 (7)(一) 主力 (7)(二) 纵向附加力(水平力) (12)2.4浅基础的设计计算 (14)附录一:滑动及倾覆稳定性计算表 (16)附录二:刚性基础横断面、平面及立面图 (17)第一部分:基本资料1.1设计题目本课程的题目是“1#桥墩独立基础设计”1.2设计目的柱下独立基础是桥梁工程中的常用基础形式之一,在工程中应用范围较广。
为系统掌握此类基础的设计方法,通过本次课程设计应全面掌握柱下独立基础设计计内容与步骤及主要验算内容与方法,了解现行《铁路桥涵地基和基础设计规范》(TB 10002.5-2005)和《公路桥涵设计通用规范》(JTG D60——2004)的有关规定,并初步具备独立进行该类基础设计的能力。
1.3基础资料§1、设计的任务及建筑物的性质和用途设计任务:根据已有建筑物的图样,所受上部结构的荷载、地质和水文地质情况,遵照“中华人民共和国铁路桥涵地基和基础设计规范TB10002.5—2005”(公路桥涵设计通用规范JTG D60——2015)设计某铁路(公路)干线上跨越某河流的桥梁之1#号桥墩的地基和基础。
建筑物的性质和用途:该桥梁为等跨度32m,梁全长32.6m,梁端缝0.1m,梁高3.0m,梁宽铁路按单线布置,公路按双线布置m,梁及上部体系自重按870KN 计,简支箱梁支座中心距梁端距离0.75m,同一桥墩相邻梁支座间距1.6m。
某基础工程专项施工组织设计西南交大

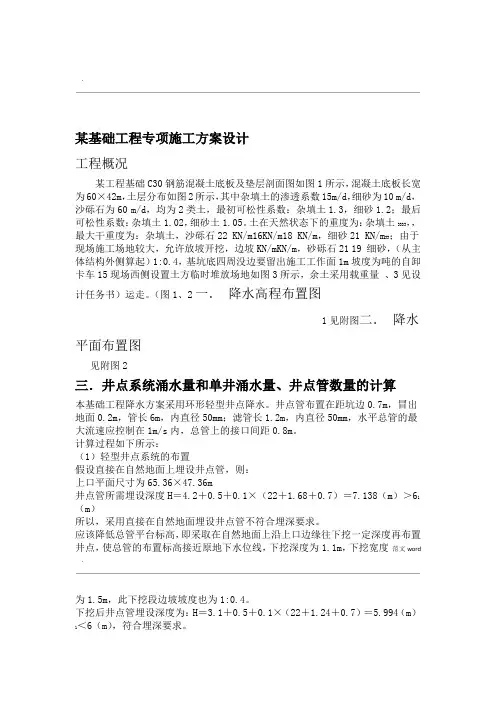

.某基础工程专项施工方案设计工程概况某工程基础C30钢筋混凝土底板及垫层剖面图如图1所示,混凝土底板长宽为60×42m,土层分布如图2所示,其中杂填土的渗透系数15m/d,细砂为10 m/d,沙砾石为60 m/d,均为2类土,最初可松性系数:杂填土1.3,细砂1.2;最后可松性系数:杂填土1.02,细砂土1.05。
土在天然状态下的重度为:杂填土3333,,最大干重度为:杂填土,沙砾石22 KN/m16KN/m18 KN/m,细砂21 KN/m33;由于现场施工场地较大,允许放坡开挖,边坡KN/mKN/m,砂砾石21 19 细砂,(从主体结构外侧算起)1:0.4,基坑底四周没边要留出施工工作面1m坡度为吨的自卸卡车15现场西侧设置土方临时堆放场地如图3所示,余土采用载重量、3见设计任务书)运走。
(图1、2一.降水高程布置图1见附图二.降水平面布置图见附图2三.井点系统涌水量和单井涌水量、井点管数量的计算本基础工程降水方案采用环形轻型井点降水。
井点管布置在距坑边0.7m,冒出地面0.2m,管长6m,内直径50mm;滤管长1.2m,内直径50mm,水平总管的最大流速应控制在1m/s内,总管上的接口间距0.8m。
计算过程如下所示:(1)轻型井点系统的布置假设直接在自然地面上埋设井点管,则:上口平面尺寸为65.36×47.36m井点管所需埋设深度H=4.2+0.5+0.1×(22+1.68+0.7)=7.138(m)>61(m)所以,采用直接在自然地面埋设井点管不符合埋深要求。
应该降低总管平台标高,即采取在自然地面上沿上口边缘往下挖一定深度再布置井点,使总管的布置标高接近原地下水位线,下挖深度为1.1m,下挖宽度范文word .为1.5m,此下挖段边坡坡度也为1:0.4。
下挖后井点管埋设深度为:H=3.1+0.5+0.1×(22+1.24+0.7)=5.994(m)1<6(m),符合埋深要求。
西南交通大学桥梁基础工程课程设计
桥梁基础工程课程设计姓名:xxx学号:xxx班级:xxx指导老师:xxx设计时间:xxx第二节工程地质和水文地质资料第三节设计依据 (7)第二章基础类型的比选 (8)第三章浅基础的设计与检验 (9)第一节地基持力层的选择 (9)第二节荷载计算 (9)第三节浅基础承载力检算 (13)第四节地基沉降的检验 (15)第四章桩基础方案设计 (17)第一节地基持力层的选择 (17)第二节荷载计算 (17)第三节基础尺寸的拟定 (23)第五章桩基础技术设计 (26)第一节桩基础的平面分析 (26)第二节横向荷载下单桩的内力和位移计算 (30)第三节桩身截面配筋 (34)第三节单桩轴向承载力检算 (36)第四节墩台顶的水平位移检算 (36)第五节群桩基础的承载力和位移检算 (37)第六节单桩基底最大竖向应力及侧面土抗力检算 (38)第七节群桩的沉降检39 验.............................................................................. ......................第六章初步组织施工设计 (43)第一节基础的施工工艺流程 (44)第二节主要施工机具 (46)第三节主要工程数量和材料用量 (48)第四节保证施工质量的措施 (50)桩基础附图第一章概述第一节工程概况和设计任务1、工程名称某I级铁路干线上的特大桥(单线)。
2、桥跨及附属结构桥跨由38孔32m后张法预应力混凝土梁【图号:专桥(01)2051】组成,该梁全长32.6m,梁高2.65m,跨中腹板厚度0.18m,下翼缘梁端宽0.88m,上翼缘宽1.92m,为分片式T梁,两片梁腹板中心距为2.0m,桥梁跨中纵断面示意如图1-1所示。
每孔梁的理论重量为2276 kN,梁上设双侧人行道,其重量与线路上部建筑重量为35.5kN/m。
梁缝10cm,桥墩支承垫石顶面高程1178.12m,轨底高程1181.25m,全桥总布置见图1-2。
(整理)西南交通大学-基础工程课程设计指导书
目录1前言 (1)1.1 地基基础设计的目的与任务 (1)1.2 地基基础的设计内容 (2)1.3 基础工程课程设计的基本要求 (3)2设计题目之一——某单层厂房柱下基础设计 (4)2.1 设计任务 (4)2.2 设计资料 (5)2.2.1 工程概况 (5)2.2.2 地勘资料 (6)2.2.3 设计荷载 (11)3设计题目之二——某铁路桥梁桥墩基础设计 (14)3.1 设计任务 (14)3.2 设计资料 (14)3.2.1 工程概况 (14)3.2.2 工程地质和水文地质 (14)3.2.3 设计荷载 (17)4基础工程课程设计指南 (19)4.1 设计计算说明书的主要内容 (19)4.2 设计计算说明书的章节划分和内容组织 (19)4.3 设计和计算方法 (20)4.3.1 概述部分 (20)4.3.2 基础定位与基础形状 (21)4.3.3 方案设计(或初步设计) (21)4.3.4 技术设计(或详细设计) (23)4.3.5 施工方案 (27)4.4 进度计划安排参考 (27)规范及参考书 (29)1前言基础工程是土木工程专业的学科基础课,在土木工程学科的知识体系中占据了重要地位。
基础工程课程的特点在于它以较多的力学课程为基础,以土层中的复杂的基础结构为研究对象,又涉及到建筑、交通、水电等多个领域,这就决定了课程具有内容杂、概念多和理论较深的特点,加之学时数较少和本科学生普遍缺少工程知识,故同学们往往感到比较难学。
基础工程的教学内容和课程体系改革是在上述背景条件下展开的,其主要目标是在学时有限的条件下,使学生能够对课程的知识体系有较为系统和整体的把握,重点掌握其基本理论和基本方法,并具有一定的工程概念和知识。
结合土木工程大专业教学工作的需求,更为了强化培养学生的工程意识和解决实际工程问题的能力并反映近年来工程规范的更新,在教研室原来编写的《工民建专业基础工程课程设计任务书》和《桥梁、隧道和铁道工程专业基础工程课程设计任务书与指南》的基础上,我们着手编写了这本新的《土木工程专业基础工程课程设计指导书》。
西南交通大学桥梁基础工程课程设计
桥梁基础工程课程设计姓名:xxx学号:xxx班级:xxx指导老师:xxx设计时间:xxx第三节 设计依据 .第二章 基础类型的比选8第三章 浅基础的设计与检验9第一节 地基持力层的选择 .................................................................................................. 9 第二节 荷载计算 .................................................................................................................. 9 第三节 浅基础承载力检算 ................................................................................................ 13 第四节地基沉降的检验 (15)第四章 桩基础方案设计 17第一节 地基持力层的选择 ................................................................................................. 17 第二节 荷载计算 ................................................................................................................. 17 第三节 基础尺寸的拟定 ..................................................................................................... 23 第五章 桩基础技术设计26第一节 桩基础的平面分析 ................................................................................................ 26 第二节横向荷载下单桩的内力和位移计算 (30)第三节 桩身截面配筋 ......................................................................................................... 34 第三节 单桩轴向承载力检算 ............................................................................................. 36 第四节 墩台顶的水平位移检算 ......................................................................................... 36 第五节 群桩基础的承载力和位移检算 ............................................................................. 37 第六节 单桩基底最大竖向应力及侧面土抗力检算 ......................................................... 38 第七节 群桩的沉降检验.................................................................................................... 第六章 初步组织施工设计 43第一节 基础的施工工艺流程 ............................................................................................. 44 第二节 主要施工机具 ......................................................................................................... 46 第三节 主要工程数量和材料用量 ..................................................................................... 48 第四节 保证施工质量的措施 ............................................................................................. 50 第一章 概述第一节 工程概况和设计任务桩基础附图 391、工程名称某I级铁路干线上的特大桥(单线)。
某基础工程专项施工方案
某基础工程专项施工方案(一)、施工进度规划:施工总工期为7天,其中杂填土开挖为2天.细砂土开挖为5天(二)、机械设备投入:由于工期较短,且同时施工机械设备投入量较大,拟投入主要机械设备为:0.5斗容量正铲挖掘机两台,0.1斗容量反铲挖掘机两台.。
土方运输车辆挖杂填土时6辆,挖细砂土时14辆(三)|、降水工程(详见降水平面布置图降水高程布置图)1、本工程采用的主要施工方法如下:①土方开挖以机械开挖为主,人工辅助清理。
②基坑内采用集水坑排水体系。
2、工艺流程:标高测量→确定开挖的顺序和坡度→分段分层平均下挖→修边和清底。
3、土方开挖先测放基坑开挖白线,机械开挖至基底标高上10cm后,进行人工修正清理,测量放线人员准确测放基底标高、基坑的外形尺寸,经自验无误后,请监理工程师复核。
4、基坑土方开挖采用两台0.5立方米斗容量液压正铲挖掘机和两台0.1斗容量反铲挖掘机开挖土方,自卸汽车运土,基坑开挖深度为-0.6M-1.6M-4.8M5、北向留一施工道路。
沿基坑轴线外缘预留3100mm宽工作面,边坡修整采用人工修整。
6、当基坑开挖到设计标高后,应通知监理、设计、质监部门到现场检验,认定标高及外形尺寸后,方可进行下道工序。
7、基坑排水:(1)根据地质斟探资料,本工程场地内地下水含量较多,设44个Φ1000mm,H=6300mm集水井,分别设在基坑四周,按环形井点管降水布置。
(2)土方回填:地下室四周待其外墙板砼强度达到100%,及地下室外墙防水层施工完后进行土方回填。
回填料为细砂土。
回填土采用打夯机分层夯实,每层虚铺厚度不大于250mm,压实系数不小于0.94 ,基础主要受力层范围内部小于0.97,回填土密实度采用灌砂法和环刀法综合试验测定。
(四)|、大体积混凝土施工方案多台输送泵进行集中浇灌。
为保证施工质量,利于混凝土早期散热,应对厚混凝土进行相对较长的分层施工。
每层约800~900深(每一大层内仍须做到斜面分层),待每层达到预定高度后略作停歇,约2~3h后混凝土完成相当部分早期沉缩,及散发了大量的早期水化热,此时再集中覆盖下一层混凝土,并于两层混凝土之间进行二次振捣(二次振捣时间应在下层混凝土初凝前,振捣棒插入振捣拔出后原位孔洞能立即恢复为准),确保深厚混凝土施工质量。
