浅谈曳引式电梯设计(一)

合集下载

电梯曳引系统设计心得

电梯曳引系统设计心得
通过上网查找、借阅相关书籍、询问有经验的人去搞清楚有关电梯曳引系统设计。

一开始很茫然，但是经过一段时间对电梯曳引系统的积淀，已初步了解电梯曳引系统的基本知识。

电梯曳引系统的结构由8大部分组成电动机，制动器，减速器，曳引绳，导向轮，绳头组合，轿厢，对重。

电梯曳引系统原理:
安装在机房的电动机与减速箱、制动器等组成曳引机，是曳引驱动的动力。

曳引钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置。

为使井道中的轿厢与对重各自沿井道中导轨运行而不相蹭，曳引机上放置一导向轮使二者分开。

轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力。

这样，电动机转动带动曳引轮转动，驱动钢丝绳，拖动轿厢和对重作相对运动。

即轿厢上升，对重下降；对重上升，轿厢下降。

于是，轿厢在井道中沿导轨上、下往复运行，电梯执行垂直运送任务。

固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动，防止轿厢在运行中产生偏斜或摆动。

补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。

虽然掌握了一些基本知识，但是还有很多地方不是太明白，比如这8大组成部分每一部分都有很多的结构，是不是每个结构都要计算，要计算到什么程度，而且不同电梯种类各个结构又怎样去计算数据，也不太明白是不是需要去分析电气控制，这个范围有点大，如果缩小会容易点，上网查资料时也不太容易，基本上都是一些沾边的论文，希望老师能具体明白一点。

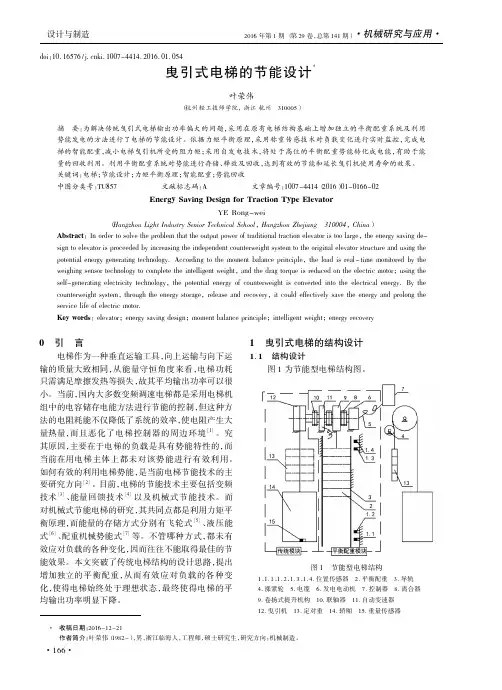

曳引式电梯的节能设计

doi ：10．16576/j．cnki．1007－4414．2016．01．054曳引式电梯的节能设计*叶荣伟（杭州轻工技师学院，浙江杭州310005）摘要：为解决传统曳引式电梯输出功率偏大的问题，采用在原有电梯结构基础上增加独立的平衡配重系统及利用势能发电的方法进行了电梯的节能设计。

依据力矩平衡原理，采用称重传感技术对负载变化进行实时监控，完成电梯的智能配重，减小电梯曳引机所受的阻力矩；采用自发电技术，将处于高位的平衡配重势能转化成电能，有助于能量的回收利用。

利用平衡配重系统对势能进行存储、释放及回收，达到有效的节能和延长曳引机使用寿命的效果。

关键词：电梯；节能设计；力矩平衡原理；智能配重；势能回收中图分类号：TU857文献标志码：A文章编号：1007－4414（2016）01－0166－02Energy Saving Design for Traction Type ElevatorYE Ｒong－wei（Hangzhou Light Industry Senior Technical School ，Hangzhou Zhejiang 310004，China ）Abstract ：In order to solve the problem that the output power of traditional traction elevator is too large ，the energy saving de-sign to elevator is proceeded by increasing the independent counterweight system to the original elevator structure and using the potential energy generating technology．According to the moment balance principle ，the load is real－time monitored by the weighing sensor technology to complete the intelligent weight ，and the drag torque is reduced on the electric motor ；using the self－generating electricity technology ，the potential energy of counterweight is converted into the electrical energy．By the counterweight system ，through the energy storage ，release and recovery ，it could effectively save the energy and prolong the service life of electric motor．Key words ：elevator ；energy saving design ；moment balance principle ；intelligent weight ；energy recovery0引言电梯作为一种垂直运输工具，向上运输与向下运输的质量大致相同，从能量守恒角度来看，电梯功耗只需满足摩擦发热等损失，故其平均输出功率可以很小。

曳引式家用电梯的设计计算

曳引式家用电梯的设计计算电梯行业的不断进展,电梯不仅仅是人们生活所必需的交通工具,它已悄然走进私人住宅之中,这就是家用电梯。

随着各地别墅群的不断开发,这类电梯的需求量也在节节攀升。

针对这一市场,汲取引进国内外的先进技术,开发研制这款家用电梯。

该电梯采纳平开式厅门及无轿门的结构形式。

在电梯的驱动方式上,从噪声、振动、舒适感等几方面综合衡量后,选择技术相对成熟的曳引式电梯技术,比照螺杆式及液压式电梯,既降低加工及安装的难度,降低成本,也避开液压电梯的漏油、更换油等修理问题。

该电梯的主要平安部件采纳国内知名电梯配套厂家生产的产品,从而保证产品的高性能、高质量和高稳定性,可以满意用户及市场的需求。

1.1 主要技术性能参数额定载重量:Q=400Kg;电梯额定速度:V=0.3米/秒;提上升度:H=2.7米;轿厢理论重量:P=480kg。

对重理论重量:G=660kg;曳引比:1:1,i=1;钢丝绳根数:n=4根;钢丝绳直径:d=Ф8 mm。

1.2 曳引机的功率计算N=Qv(1-)/102i其中:Q=400 KgV=0.3m/s=0.4-0.5取0.45(平衡系数)=0.60(机械效率)ī=1N=Qv(1-)/102ī=(4000.30.55)/(1020.601)=1.08 KW依据吉梯机电(上海)有限公司样本可初步选择: HSU100型曳引机,详细参数如下:P机=2.2 KW n额=22 rpmM额=408 NmD轮=Ф260 mm v=0.3 m/sm载=400 Kg d绳=Ф8 mm轴载=1686 Kg1.3 曳引机的校核1)P机=2.2 KWN=1.08 KW2)m载=400 Kg=Q/i=400 Kg3)实际运行扭矩M计按超载10%计算:(1.1-0.45)QgnD轮0.654009.80.262i 214)主轴最大静载荷计算曳引绳8的重量q=0.221kg/mT=P Q q.n.H P Q.k=480 400 0.22142.7 480 4000.45=1542.4轴载=1686kg综上所述,选此曳引机符合要求。

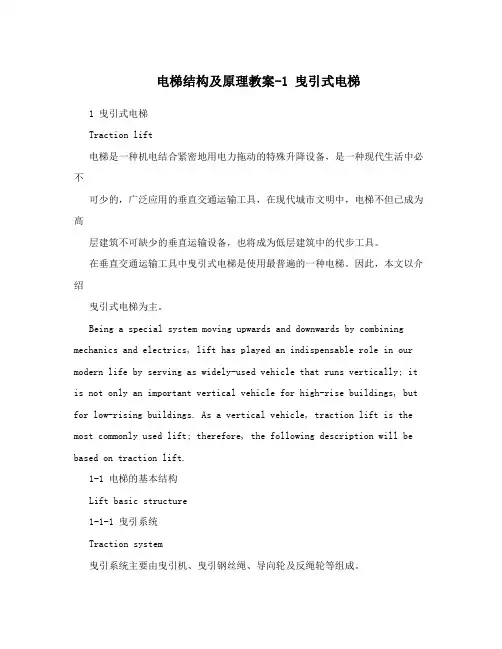

电梯结构及原理教案-1曳引式电梯

电梯结构及原理教案-1 曳引式电梯1 曳引式电梯Traction lift电梯是一种机电结合紧密地用电力拖动的特殊升降设备，是一种现代生活中必不可少的，广泛应用的垂直交通运输工具，在现代城市文明中，电梯不但已成为高层建筑不可缺少的垂直运输设备，也将成为低层建筑中的代步工具。

在垂直交通运输工具中曳引式电梯是使用最普遍的一种电梯。

因此，本文以介绍曳引式电梯为主。

Being a special system moving upwards and downwards by combining mechanics and electrics, lift has played an indispensable role in our modern life by serving as widely-used vehicle that runs vertically; it is not only an important vertical vehicle for high-rise buildings, but for low-rising buildings. As a vertical vehicle, traction lift is the most commonly used lift; therefore, the following description will be based on traction lift.1-1 电梯的基本结构Lift basic structure1-1-1 曳引系统Traction system曳引系统主要由曳引机、曳引钢丝绳、导向轮及反绳轮等组成。

Traction system is composed of traction machine, traction rope, diverter pulley and counterweight sheave.1-1-1-1曳引机有驱动电动机、制动器、减速箱、机座、曳引轮等组成。

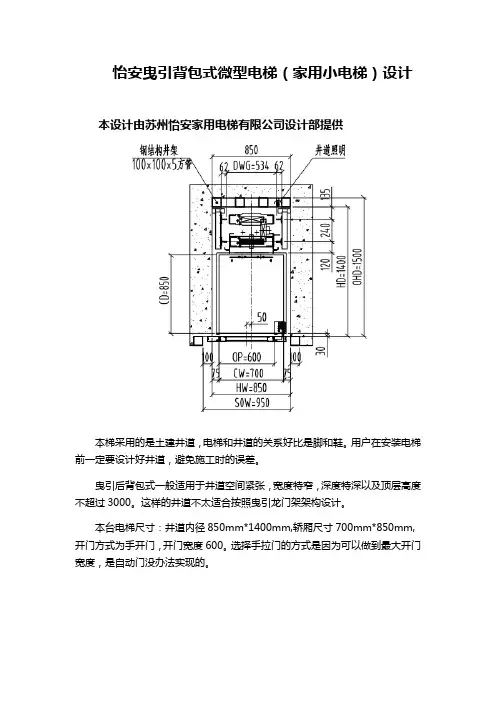

怡安曳引背包式微型电梯(家用小电梯)设计

怡安曳引背包式微型电梯（家用小电梯）设计本设计由苏州怡安家用电梯有限公司设计部提供
本梯采用的是土建井道，电梯和井道的关系好比是脚和鞋。

用户在安装电梯前一定要设计好井道，避免施工时的误差。

曳引后背包式一般适用于井道空间紧张，宽度特窄，深度特深以及顶层高度不超过3000。

这样的井道不太适合按照曳引龙门架架构设计。

本台电梯尺寸：井道内径850mm*1400mm,轿厢尺寸700mm*850mm,开门方式为手开门，开门宽度600。

选择手拉门的方式是因为可以做到最大开门宽度，是自动门没办法实现的。

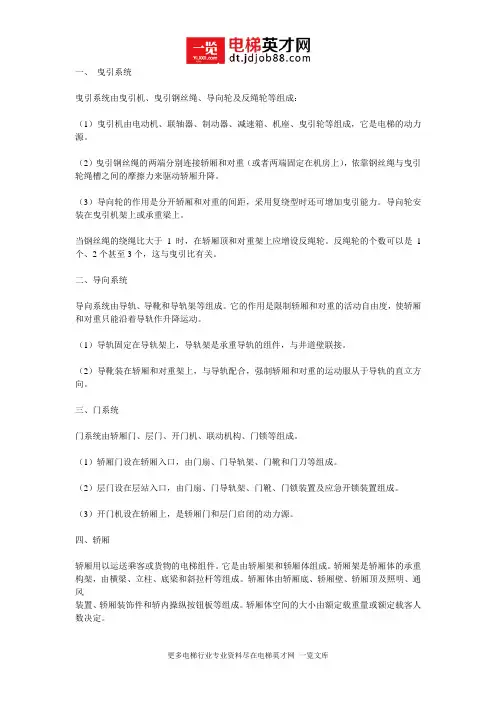

曳引式电梯八大系统全解
