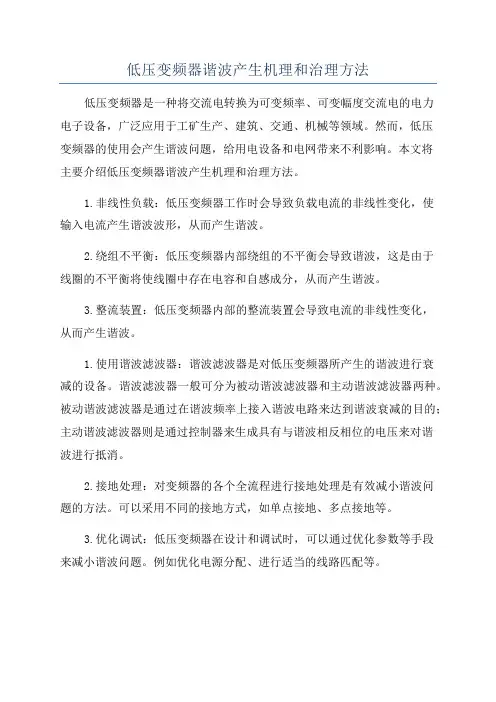

低压变频器谐波产生机理和治理方法
低压变频器谐波产生机理和治理方法低压变频器是一种将交流电转换为可变频率、可变幅度交流电的电力电子设备，广泛应用于工矿生产、建筑、交通、机械等领域。
然而，低压变频器的使用会产生谐波问题，给用电设备和电网带来不利影响。
本文将主要介绍低压变频器谐波产生机理和治理方法。
1.非线性负载：低压变频器工作时会导致负载电流的非线性变化，使输入电流产生谐波波形，从而产生谐波。
2.绕组不平衡：低压变频器内部绕组的不平衡会导致谐波，这是由于线圈的不平衡将使线圈中存在电容和自感成分，从而产生谐波。
3.整流装置：低压变频器内部的整流装置会导致电流的非线性变化，从而产生谐波。
1.使用谐波滤波器：谐波滤波器是对低压变频器所产生的谐波进行衰减的设备。
谐波滤波器一般可分为被动谐波滤波器和主动谐波滤波器两种。
被动谐波滤波器是通过在谐波频率上接入谐波电路来达到谐波衰减的目的；主动谐波滤波器则是通过控制器来生成具有与谐波相反相位的电压来对谐波进行抵消。
2.接地处理：对变频器的各个全流程进行接地处理是有效减小谐波问题的方法。
可以采用不同的接地方式，如单点接地、多点接地等。
3.优化调试：低压变频器在设计和调试时，可以通过优化参数等手段来减小谐波问题。
例如优化电源分配、进行适当的线路匹配等。
4.加装隔离变压器：隔离变压器可以有效隔离谐波，减小谐波的影响。
一般来说，低压变频器的输出端加装隔离变压器是有效控制谐波的方法之一综上所述，低压变频器谐波的产生机理主要包括非线性负载、绕组不平衡和整流装置等方面，而治理谐波问题则可以采取谐波滤波器、接地处理、优化调试和加装隔离变压器等方法。
这些方法的使用可以有效地减小低压变频器谐波问题的影响，保障用电设备和电网的正常运行。

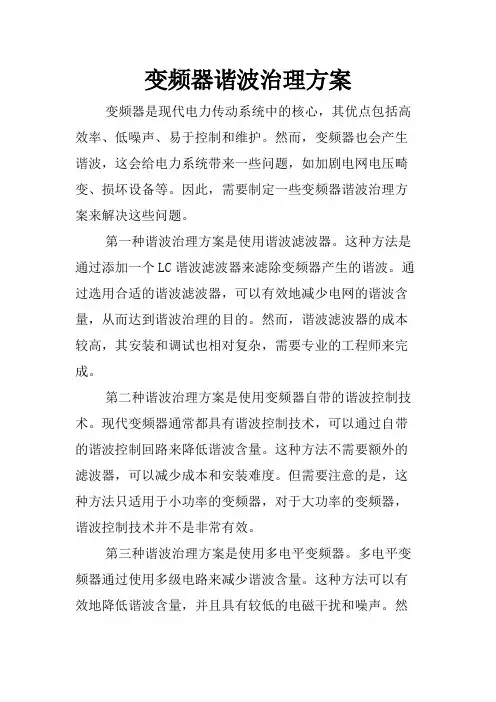

变频器谐波治理方案
变频器谐波治理方案变频器是现代电力传动系统中的核心，其优点包括高效率、低噪声、易于控制和维护。
然而，变频器也会产生谐波，这会给电力系统带来一些问题，如加剧电网电压畸变、损坏设备等。
因此，需要制定一些变频器谐波治理方案来解决这些问题。
第一种谐波治理方案是使用谐波滤波器。
这种方法是通过添加一个LC谐波滤波器来滤除变频器产生的谐波。
通过选用合适的谐波滤波器，可以有效地减少电网的谐波含量，从而达到谐波治理的目的。
然而，谐波滤波器的成本较高，其安装和调试也相对复杂，需要专业的工程师来完成。
第二种谐波治理方案是使用变频器自带的谐波控制技术。
现代变频器通常都具有谐波控制技术，可以通过自带的谐波控制回路来降低谐波含量。
这种方法不需要额外的滤波器，可以减少成本和安装难度。
但需要注意的是，这种方法只适用于小功率的变频器，对于大功率的变频器，谐波控制技术并不是非常有效。
第三种谐波治理方案是使用多电平变频器。
多电平变频器通过使用多级电路来减少谐波含量。
这种方法可以有效地降低谐波含量，并且具有较低的电磁干扰和噪声。
然而，多电平变频器的成本和体积都相对较大，需要更高的设计和维护技术。
第四种谐波治理方案是采用无谐波变频器。
无谐波变频器通过使用原理与多电平变频器相似的PWM调制技术来消除谐波。
这种方法可以有效地消除谐波含量，并且不需要使用谐波滤波器或谐波控制技术。
但需要注意的是，无谐波变频器通常成本较高。
综上所述，针对变频器产生的谐波问题，我们有多种谐波治理方案可供选择。
具体选用哪种方案需要根据不同的应用场合和需求综合考虑。
无论选择何种方法，都需要确保谐波含量在电网允许范围内，并且满足国家相关标准和法规的要求。

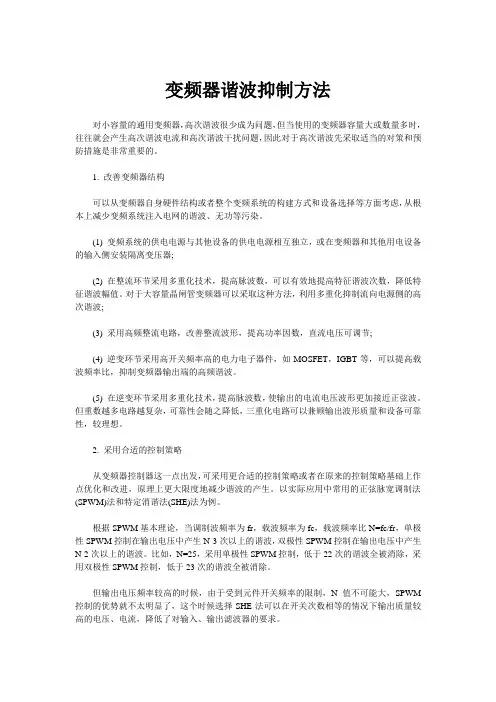

变频器谐波抑制方法
变频器谐波抑制方法对小容量的通用变频器，高次谐波很少成为问题，但当使用的变频器容量大或数量多时，往往就会产生高次谐波电流和高次谐波干扰问题，因此对于高次谐波先采取适当的对策和预防措施是非常重要的。
1. 改善变频器结构可以从变频器自身硬件结构或者整个变频系统的构建方式和设备选择等方面考虑，从根本上减少变频系统注入电网的谐波、无功等污染。
(1) 变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器;(2) 在整流环节采用多重化技术，提高脉波数，可以有效地提高特征谐波次数，降低特征谐波幅值。
对于大容量晶闸管变频器可以采取这种方法，利用多重化抑制流向电源侧的高次谐波;(3) 采用高频整流电路，改善整流波形，提高功率因数，直流电压可调节;(4) 逆变环节采用高开关频率高的电力电子器件，如MOSFET，IGBT等，可以提高载波频率比，抑制变频器输出端的高频谐波。
(5) 在逆变环节采用多重化技术，提高脉波数，使输出的电流电压波形更加接近正弦波。
但重数越多电路越复杂，可靠性会随之降低，三重化电路可以兼顾输出波形质量和设备可靠性，较理想。
2. 采用合适的控制策略从变频器控制器这一点出发，可采用更合适的控制策略或者在原来的控制策略基础上作点优化和改进，原理上更大限度地减少谐波的产生。
以实际应用中常用的正弦脉宽调制法(SPWM)法和特定消谐法(SHE)法为例。
根据SPWM基本理论，当调制波频率为fr，载波频率为fc，载波频率比N=fc/fr，单极性SPWM控制在输出电压中产生N-3次以上的谐波，双极性SPWM控制在输出电压中产生N-2次以上的谐波。
比如，N=25，采用单极性SPWM控制，低于22次的谐波全被消除，采用双极性SPWM控制，低于23次的谐波全被消除。
但输出电压频率较高的时候，由于受到元件开关频率的限制，N值不可能大，SPWM 控制的优势就不太明显了，这个时候选择SHE法可以在开关次数相等的情况下输出质量较高的电压、电流，降低了对输入、输出滤波器的要求。

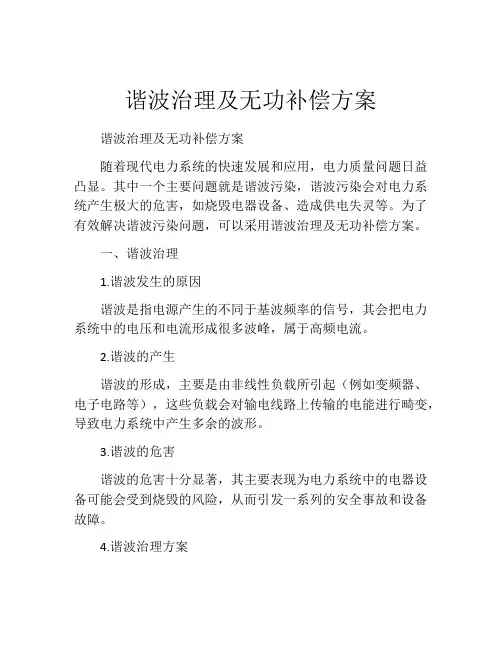

谐波治理及无功补偿方案
谐波治理及无功补偿方案谐波治理及无功补偿方案随着现代电力系统的快速发展和应用，电力质量问题日益凸显。
其中一个主要问题就是谐波污染，谐波污染会对电力系统产生极大的危害，如烧毁电器设备、造成供电失灵等。
为了有效解决谐波污染问题，可以采用谐波治理及无功补偿方案。
一、谐波治理1.谐波发生的原因谐波是指电源产生的不同于基波频率的信号，其会把电力系统中的电压和电流形成很多波峰，属于高频电流。
2.谐波的产生谐波的形成，主要是由非线性负载所引起（例如变频器、电子电路等），这些负载会对输电线路上传输的电能进行畸变，导致电力系统中产生多余的波形。
3.谐波的危害谐波的危害十分显著，其主要表现为电力系统中的电器设备可能会受到烧毁的风险，从而引发一系列的安全事故和设备故障。
4.谐波治理方案（1）滤波器法：通过在负载侧增加合适的滤波器，可以去除输出信号中的高频波形，让电力系统中的电路保持基波同步。
（2）减小非线性负载法：由于非线性负载是谐波形成的主要原因，因此可以通过减少或替换负载器件，从而降低谐波的产生。
（3）提高系统阻抗法：当系统的阻抗增加时，电源的输出电流会减少，从而谐波的产生会得到一定的减少。
二、无功补偿1.无功补偿的原理无功补偿是一种电力系统中无功功率的调节方法，其通过连接电容器或电感器，来对补偿线路进行补偿，从而实现对无功功率的控制和调节。
2.无功功率的特点无功功率具有波动性和成段性的特点，这是由于电力系统中产生的无功功率主要受到负载方向或回路的变化所影响。
3.无功补偿的作用（1）提高功率因数：在无功补偿的情况下，系统的功率因数会有所提高，从而有效降低负载对电力系统的影响。
（2）降低电网损耗：通过对电路进行无功补偿，可以将电力系统中的无功功率转化为有用的有功功率，从而减少电网的能量损耗。
（3）提高电力系统的稳定性：无功功率的波动会影响电力系统的稳定性，因此，通过无功补偿，可以有效地提高电力系统的稳定性。
4.无功补偿方案（1）串联电容补偿法：通过在电路中增加合适的等效容值，可以将谐波电流从发电端分流到电容器中。

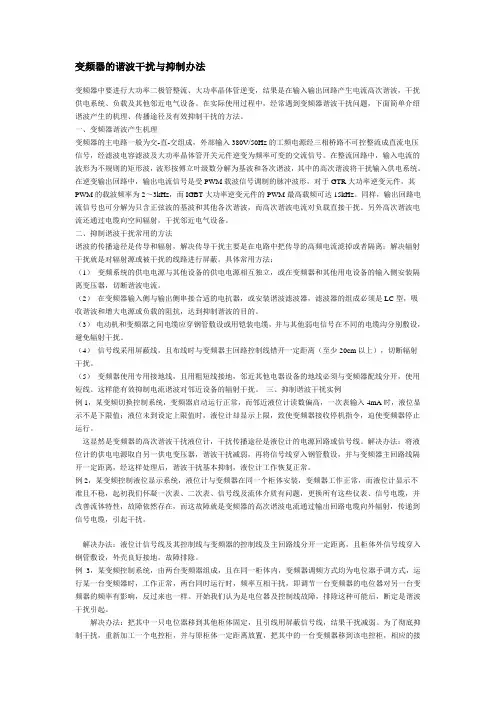

变频器的谐波干扰与抑制办法
变频器的谐波干扰与抑制办法变频器中要进行大功率二极管整流、大功率晶体管逆变，结果是在输入输出回路产生电流高次谐波，干扰供电系统、负载及其他邻近电气设备。
在实际使用过程中，经常遇到变频器谐波干扰问题，下面简单介绍谐波产生的机理、传播途径及有效抑制干扰的方法。
一、变频器谐波产生机理变频器的主电路一般为交-直-交组成，外部输入380V/50Hz的工频电源经三相桥路不可控整流成直流电压信号，经滤波电容滤波及大功率晶体管开关元件逆变为频率可变的交流信号。
在整流回路中，输入电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和各次谐波，其中的高次谐波将干扰输入供电系统。
在逆变输出回路中，输出电流信号是受PWM载波信号调制的脉冲波形，对于GTR大功率逆变元件，其PWM的载波频率为2～3kHz，而IGBT大功率逆变元件的PWM最高载频可达15kHz。
同样，输出回路电流信号也可分解为只含正弦波的基波和其他各次谐波，而高次谐波电流对负载直接干扰。
另外高次谐波电流还通过电缆向空间辐射，干扰邻近电气设备。
二、抑制谐波干扰常用的方法谐波的传播途径是传导和辐射，解决传导干扰主要是在电路中把传导的高频电流滤掉或者隔离；解决辐射干扰就是对辐射源或被干扰的线路进行屏蔽。
具体常用方法：（1）变频系统的供电电源与其他设备的供电电源相互独立，或在变频器和其他用电设备的输入侧安装隔离变压器，切断谐波电流。
（2）在变频器输入侧与输出侧串接合适的电抗器，或安装谐波滤波器，滤波器的组成必须是LC型，吸收谐波和增大电源或负载的阻抗，达到抑制谐波的目的。
（3）电动机和变频器之间电缆应穿钢管敷设或用铠装电缆，并与其他弱电信号在不同的电缆沟分别敷设，避免辐射干扰。
（4）信号线采用屏蔽线，且布线时与变频器主回路控制线错开一定距离（至少20cm以上），切断辐射干扰。
（5）变频器使用专用接地线，且用粗短线接地，邻近其他电器设备的地线必须与变频器配线分开，使用短线。

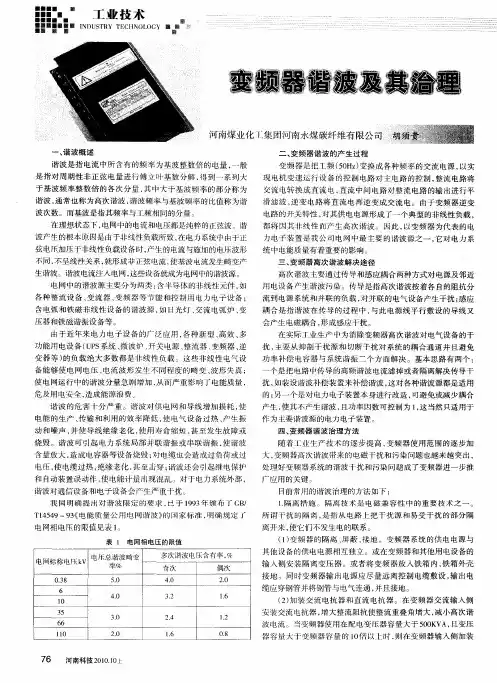

变频器谐波及其治理
和 自动装置误动作 ， 使电能计量出现混乱 对于电力系统外部 ，
谐波对通信设备和电子设 备会产生严重干扰。
我 国 明 确 提 对 谐 波 限 定 的要 求 ， 于 １９ 年 颁 布 了 ｃＢ 已 ９３ ／ Ｔ４４ １５ ９—９ 《 能 质 量 公 用 电 网 睹波 》 罔家 标 准 ， 确 规 定 ｒ ３电 的 明
日前 常用 的谐波治理的方法 如下 ：
１ 离 措 施 。 隔离 技 术 是 电 磁 兼 容 性 中 的重 要 技 术 之 一 。 ． 隔 所 谓 干 扰 的 隔 离 ， 指 从 电路 上 把 干 扰 源 和易 受 干 扰 的 部 分 隔 是
数 搿
变频器是 把工频 （０ ） ５Ｈｚ变换成各 种频率 的交流 电源 ， 以实
现 电机 变 速 运 行 设 备 的 控 制 电路 对 主 电 路 的 控 制 ， 流 电路 将 整
是指对周期性 非正弦 电量进行 傅立叶基数分 解 ， 到一系列大 得 于基波频率整 数倍 的各次分量 ， 中大于基波频率 的部分称为 其 谐波， 通常也称为高次谐波 ， 谐波频率 与基波频率 的比值称为谐 波次数 。而基波是指其频率与工频相 同的分量。 在理想状 态下 ， 电网中的电流和电压都是纯粹 的正弦波。偕 波产生的根本原 因是由于非线性负载所致 ， 在电力 系统中由于正 弦电 加压于非线性负载设备时 ， 产生的电流与施加的电压波形
产生 ， 使其不产生谐波 ， 且功率 因数可控制为 １这当然只适用 于 ， 作为主要谐波源 的电力 电子装置。
四 、 频 器 谐 波 治理 方法 变
随着工业 生产技术 的逐 步提高 ， 变频器使 用范 围的逐步加
大 ， 频 器 高 次 谐 波 带 来 的 电磁 干 扰 和 污 染 问题 也 越 来 越 突 出 ， 变 处 理 好 变 频 器 系 统 的 谐 波 干 扰 和 污 染 问 题 成 了 变 频 器进 一步 推
谐波治理方案7篇
谐波治理方案7篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!谐波治理方案7篇谐波治理方案篇1谐波治理方案是指在城市建设和社会发展过程中，为了实现生态环境保护和可持续发展的目标，通过一系列的管理控制措施来减少谐波和噪音对环境和人民健康的负面影响。
变频器谐波的危害及解决措施
变频器谐波的危害及解决措施◎王宏泰常识李玖洋工业化的生产使变频器的应用范围进一步扩大，变频器主要使用于工业领域的调速传动。
它与以往的机械调速相比有着巨大的优势。
但由于其逆变电路开关的特性，对自身的供电电源就形成了一个典型的非线性负荷，因为他通常不是单独使用，与其配套的设备共同使用。
又因为这些设备的安装距离一般都比较近，这样就造成了互相影响。
所以，以变频器为主要使用用途的电子电力设备是公用电网中谐波产生的重要来源，影响着电力系统的电能损耗。
一、变频器结构原理和谐波产生的原因典型变频器的原理框图尽管国内目前应用的变频器外观不同，结构各异，但基本电路结构是相似的，主要有：l .主电路。
对低压变频器来说，其主电路几乎均为电压型交一直一交电路。
它由三相桥式整流器（即AC /DC 模块）、滤波电路（电容器C ）、制动电路（晶体管V 及电阻R ）、三相桥式逆变电路（IGBT 模块）等组成。
电压型变频器是以电压源向交流电动机提供电功率的，优点是不受负载功率因数或换流的影响。
缺点是负载出现短路或波动时，容易产生过电流，烧损模块，故必须在极短时间内采取保护措施，且只适用单方向传送，不易实现能量回馈。
2.驱动板。
由IGBT 的驱动电路、保护电路、开关电源等组成3.主控板。
由CPU 故障信号检、I/O 光偶合电路、A/D 和D/A 转换、EPROM、16MHz 晶振、通信电路等组成，多数采用贴片元件（SMT ）波峰焊接技术。
4.操作盘及显示。
输入I/O 操作信号，用LED （或LCD ）来显示各种状态。
5.电流传感器。
用以得到电流信号。
变频器的制造原理是把频率50赫兹的直流电转化成为各种频率的交流电源，用来实现电机变速运行的设备。
其中主电路的控制由控制电路完成，变频器设备装置主要控制交流异步电机的变速运行，调速范围大、安全可靠、能源节约效果显著；其工作原理就是目前使用较为广泛的依旧是交-直-交变频器。
变频器使用的主电路是交-直-交，经过三相不可控整流成为直流电压。
变频器谐波抑制方法
变频器谐波抑制方法变频器是一种用于控制电动机转速的设备，能够改变电源频率，实现电机的速度调节。
然而，变频器在使用过程中会产生谐波，这些谐波会对电网和其他设备造成不良影响。
为了解决变频器谐波问题，人们提出了以下几种抑制谐波的方法。
1.有源滤波技术：有源滤波是一种通过在变频器输出端配置主动滤波器来消除谐波的方法。
主动滤波器通过监测变频器输出电流，产生等幅反向相位电流，以抵消谐波电流，实现谐波抑制。
这种方法可以有效地去除谐波，但成本较高。
2.无源滤波技术：无源滤波是一种通过电感、电容和电阻等元件构成的无源滤波器来消除谐波的方法。
无源滤波器能够通过选择不同的滤波器参数来抑制不同谐波频率，从而减少谐波对电源和其他设备的干扰。
这种方法成本较低，但只能抑制特定谐波频率。
3.直流耦合技术：直流耦合技术又称为谐波电流恢复技术，是一种将变频器输出电流通过电感等元件耦合到直流电路的技术。
直流电路通过整流滤波器将输出电流转化为直流电，然后再由逆变器将直流电转化为交流电，从而实现谐波电流的恢复。
这种方法可以有效地消除谐波，但对系统稳定性要求较高。
4.直接耦合技术：直接耦合技术是一种将变频器输出电压通过电容等元件耦合到电源网的技术。
电容通过对电流的调制和滤波，可以降低谐波电流对电网和其他设备的干扰。
这种方法成本较低，但对电容参数要求较高。
5.多电平逆变技术：多电平逆变技术是一种将变频器输出电压分解为多个不同电平的交流电压，从而抑制谐波的方法。
多电平逆变技术能够减少电压谐波含量，降低谐波对电网和其他设备的影响。
这种方法适用于大功率变频器，但成本较高。
6.软开关技术：软开关技术是一种利用电路元件的能量储存和释放特性，实现谐波抑制的方法。
软开关技术通过控制开关管的开关时间和频率，减少谐波电流的产生和传输，从而降低谐波对电网和其他设备的干扰。
这种方法成本适中，但对开关管的选择和控制要求较高。
总之，变频器谐波抑制方法有很多种，每种方法都有各自的优缺点，选择合适的方法需要考虑谐波频率、成本和实施难度等因素。
变频器谐波治理方案对比
变频器谐波治理方案对比在实际应用中，变频器有时会产生一些谐波问题，这对电网和其他设备的正常运行造成了一些不良影响。
因此，为了解决这些谐波问题，需要采取一些谐波治理方案。
本文将分析和比较几种常见的谐波治理方案，包括滤波器、变压器和有源滤波器。
首先，滤波器是一种常见的谐波治理方案。
滤波器可以通过滤波作用将谐波电流从变频器中滤除，从而减少谐波对电网和设备的影响。
滤波器有两种类型，一种是谐波电流滤波器，另一种是谐波电压滤波器。
谐波电流滤波器广泛应用于各种设备，可以有效地滤除谐波电流，但其本身也会产生一些损耗。
谐波电压滤波器主要用于工厂和办公楼等大型建筑，可以减少谐波对电网的影响。
滤波器的优点是结构简单、成本较低，但其滤波效果相对较弱，只能对谐波电流进行滤除，无法对谐波电压进行处理。
其次，变压器也是一种常见的谐波治理方案。
变压器可以通过改变电压比例来滤除谐波电流，减少谐波对电网的影响。
变压器主要有两种类型，一种是谐波电流变压器，另一种是谐波电压变压器。
谐波电流变压器可以有效地滤除谐波电流，但其成本较高，适用于一些对电网和设备影响较大的场合。
谐波电压变压器主要用于工业和商业领域，可以减少谐波对电网和设备的影响。
变压器的优点是结构简单、成本适中，但其谐波滤波能力有限，无法对所有谐波进行处理。
最后，有源滤波器是一种新型的谐波治理方案。
有源滤波器通过控制电流和电压的相位和幅值来滤除谐波电流和电压，从而减少谐波对电网和设备的影响。
有源滤波器主要有两种类型，一种是电流型有源滤波器，另一种是电压型有源滤波器。
电流型有源滤波器可以根据谐波电流的幅值和相位来生成与之相反的电流，从而相互抵消，实现谐波滤波的效果。
电压型有源滤波器可以根据谐波电压的幅值和相位来生成与之相反的电压，从而相互抵消，实现谐波滤波的效果。
有源滤波器的优点是能够对各种谐波进行有效滤除，滤波效果好，但其成本较高，适用于一些对电网和设备影响较大的场合。
综上所述，滤波器、变压器和有源滤波器都是常见的谐波治理方案。
低压变频器输入谐波消除方法
低压变频器输入谐波消除方法低压变频器是工业领域中常用的电力设备，用于调节电机转速和负载运行状态。
然而，低压变频器在实际运行过程中会产生输入谐波，对电力系统和设备产生一定的负面影响。
因此，如何有效地消除低压变频器输入谐波成为了一个重要的问题。
低压变频器输入谐波主要包括电流谐波和电压谐波两种。
电流谐波会造成电力系统中的电压失真、潮流失真、功率因数下降等问题，同时也会对电机设备产生热损耗、振动和噪声等不良影响。
电压谐波则会对其它电力设备产生干扰。
针对低压变频器输入谐波问题，可以采取以下方法进行消除：1.滤波器：可以在变频器的输入端或输出端安装滤波器来消除谐波。
滤波器能够有效地滤除电流和电压谐波，提高电力系统的稳定性。
2.架空变压器：安装架空变压器可以降低变频器对电力系统的谐波干扰。
架空变压器具有较大的电感和容性，可以吸收变频器谐波产生的无功功率。
3.串联阻抗：在低压变频器输入端串联电抗器或电感器，形成阻抗补偿。
这样可以提高电路阻抗，减小谐波电流。
4.并联电容：在低压变频器输入端并联电容器，形成并联谐振。
电容器能够提供谐波电流的路径，减小峰值瞬时电压。
5.使用变频器：选择品质较好的低压变频器，其内部电路设计合理，输出谐波较小。
同时，在使用过程中合理设置变频器参数，减小谐波生成。
6.整体设计：低压变频器的输入谐波问题在设计阶段就要考虑，可以进行系统整体设计，包括电源配置、线路布置、地线接地等方面。
合理设计能够提高低压变频器的稳定性和抗干扰能力。
除了上述方法，还可以根据具体情况采取一些定制化的解决方案。
例如，添加电抗器、电容器或滤波器模块，进行系统改造和优化。
在消除低压变频器输入谐波过程中，需要考虑电流和电压的相位、频率、幅值等因素，确保消除谐波的效果。
综上所述，低压变频器输入谐波的消除方法包括滤波器、架空变压器、串联阻抗、并联电容、使用合适的变频器、整体设计等。
这些方法可综合使用，根据实际情况选择合适的方法进行消除。
变频器谐波治理
变频器谐波治理一、引言随着工业自动化的不断发展，变频器作为一种重要的电力调节设备，已经广泛应用于各个领域。
然而，变频器在工作过程中会产生大量谐波污染，给电网和其他电气设备带来严重的影响。
因此，对于变频器谐波治理问题的研究和解决具有重要意义。
二、变频器谐波产生原因1. 变频器工作原理变频器是通过将交流电转换为直流电再通过逆变器将直流电转换为交流电实现对三相异步电动机的控制。
在这个过程中，逆变器输出的交流信号是由直流信号经过PWM（脉宽调制）技术转换而来的。
而PWM技术会产生高频谐波信号。
2. 变频器内部元件在变频器内部，存在大量的半导体元件和滤波元件。
这些元件在工作时也会产生谐波信号。
三、变频器谐波对电力系统和其他设备造成的影响1. 对电力系统造成的影响（1）降低功率因数：由于谐波信号包含有大量的高次谐波，这些高次谐波会导致电流和电压的相位差增大，从而降低了功率因数。
（2）增加损耗：谐波信号会导致变压器、电缆、电机等设备中的损耗增加，从而影响设备的寿命。
（3）造成电网振荡：谐波信号还会引起电网共振，产生振荡。
2. 对其他设备造成的影响（1）降低设备效率：谐波信号会对其他设备产生干扰，从而降低了其效率。
（2）导致故障：谐波信号还可能导致其他设备出现故障。
四、变频器谐波治理方法1. 滤波器法滤波器法是目前最常用的一种变频器谐波治理方法。
它通过在变频器输出端添加滤波器来滤除高次谐波。
根据不同的滤波方式，可以将其分为被动滤波和主动滤波两种。
2. 多级变频技术多级变频技术是一种新兴的变频器谐波治理方法。
它通过将单级逆变器改为多级逆变器，从而减小了逆变器输出的谐波信号。
3. 谐波抑制变频器谐波抑制变频器是一种新型的变频器谐波治理设备。
它通过在逆变器中添加额外的电路，从而实现对谐波信号的抑制。
4. 电网侧滤波法电网侧滤波法是一种将滤波器放置在电网侧而不是变频器输出端的方法。
它可以有效地减小电网共振和其他电气设备受到的干扰。
变频器谐波含量计算及改善
变频器谐波含量计算及改善引言：随着现代化生产工艺的不断发展，变频器被广泛应用于各行各业的电动设备中。
然而，变频器在工作过程中会产生谐波，给电网和设备带来一系列的问题。
本文将介绍变频器谐波含量的计算方法，并提出改善谐波的措施。
一、变频器谐波含量的计算方法变频器的谐波含量一般通过谐波电流的总畸变率来进行表征。
谐波电流的总畸变率可以通过测量谐波电流的有效值和基波电流的有效值之比来计算。
具体计算方法如下：1.首先，需要测量谐波电流和基波电流的有效值。
这可以通过在电路中插入电流互感器并连接到电流测量仪器来实现。
2.根据测得的谐波电流和基波电流的有效值，可以计算出谐波电流的总畸变率。
计算公式如下：Total Harmonic Current Distortion= sqrt( (I_h1^2 + I_h2^2 + ... + I_hn^2) / I_f1^2 ) × 100%其中，I_h1, I_h2, ..., I_hn分别表示各谐波电流的有效值，I_f1表示基波电流的有效值。
3.通常，为了更好地评估谐波含量的影响，还可以计算谐波电流的各次谐波含量的百分比。
计算公式如下：Harmonic Current Distortion Ratio= (I_h / I_f) × 100%其中，I_h表示其中一次谐波电流的有效值，I_f表示基波电流的有效值。
二、改善变频器谐波含量的措施为了减少变频器产生的谐波含量，可以采取以下措施：1.安装谐波电流滤波器：谐波电流滤波器可以有效地消除谐波电流，减少谐波含量。
常见的谐波电流滤波器有被动滤波器和有源滤波器两种。
2.选择高品质的变频器：高品质的变频器通常具有更好的谐波抑制性能，可以减少谐波产生。
3.在设计变频器的系统中考虑谐波抑制措施：通过合理设计变频器的拓扑结构和控制策略可以减小谐波含量。
例如，在变频器中采用多电平逆变器、多电平交流侧滤波器等结构，可以有效地减小谐波含量。
变频器的三谐波问题及其解决方案
变频器的三谐波问题及其解决方案注：本文无需节数，文章排版采用分段、段间留白的格式，便于阅读。
变频器的三谐波问题及其解决方案随着现代工业技术水平的提高，变频器在工业控制中得到了广泛应用。
变频器可以将电源频率转换为变频输出，灵活运行。
但是，变频器也会随之带来问题，其中之一就是三谐波问题。
1. 三谐波问题的原因在电气系统中，三相电源不平衡会导致电流谐波。
而变频器作为一种电源负载，接收电网电源后形成电源谐波。
当这两种谐波叠加时，就会产生电流三次谐波，称为三谐波。
三谐波的频率是电源频率的三倍，会对变频器和电气系统带来一系列问题。
2. 三谐波问题的表现(1) 变频器工作不稳定：三谐波会使变频器内部产生干扰，降低变频器正常工作的效率。
(2) 电气系统温度升高：由于三谐波引起的能量损耗，电气系统内部温度会升高。
(3) 电气设备寿命减少：三谐波对电气设备的绝缘层、继电器触点等产生局部电弧放电，加速设备老化，缩短设备使用寿命。
(4) 产生振动和噪声：三谐波会引起电机震动和噪声，影响设备运行和人体健康。
3. 三谐波问题的解决方案(1) 安装滤波器：滤波器是解决三谐波问题的有效手段。
滤波器通过对三谐波信号的滤波，有效减少三谐波的影响。
(2) 采用电容补偿：电容器可以吸收电源三谐波电流，补偿容性反抗，从而减少三谐波的影响。
(3) 改善电气设备绝缘：在设计电气设备时，增加设备的绝缘强度，可以减少局部电弧放电，降低三谐波的影响。
(4) 采用三谐波电流限制器：三谐波电流限制器能够使电流通过设备时保持在安全范围内，从而减少设备受到的三谐波影响。
4. 结论如今的现代工业环境已经不可避免的使用了变频器，但三谐波问题可能会引起电气系统的许多问题。
为了解决三谐波问题，可以采取上述措施，有效控制三谐波，从而提高设备的运行稳定性和使用寿命，同时降低环境污染，保障工人的身体健康。
变频器的谐波危害与控制方法
变频器的谐波危害与控制方法变频器（变频调速器）是一种将电能进行转换，并通过调整电频、电压和电流来控制电机转速和负载的设备。
它在工业生产中被广泛应用，但同时也会带来一些谐波危害。
本文将详细介绍变频器的谐波危害及其控制方法。
现代工业中，变频器广泛应用于电机控制系统，其原理是通过改变电源电压的频率，从而控制电机的转速和负载。
然而，变频器会引起谐波现象，主要包括电流谐波和电压谐波。
1.电流谐波变频器工作时，电源输入端的电流是非正弦波形，会产生大量的谐波电流。
这些谐波电流会对电网及相关设备造成一定的危害，如电网负载能力降低、导线和电缆温升、电气设备运行不稳定等。
2.电压谐波电源输入端的电压也会受到变频器的影响而引起谐波。
这些谐波电压除了对电网和设备产生类似电流谐波的危害外，还可能对变频器本身产生不利影响，如增加电容器的损耗、降低变频器的效率等。
二、变频器谐波危害的影响谐波电流和电压对电网和设备可能造成以下主要影响：1.电网负载能力下降谐波电流引起电网额定电流的损耗，导致电网传输能力减少。
这会对电网的稳定性和可靠性产生负面影响。
2.导线和电缆温升谐波电流会导致电缆和导线的温度升高，可能造成电缆绝缘老化、熔断器跳闸等故障。
3.电气设备运行不稳定由于谐波电流和电压的存在，电气设备可能出现运行不稳定、增加的机械振动和噪音等问题。
4.变频器本身故障谐波电流和电压对变频器本身也会产生负面影响，增加电容器的损耗、降低变频器的效率以及频率器件损坏等。
三、变频器谐波危害的控制方法为了减小变频器谐波危害的影响，以下是一些常用的控制方法：1.滤波器安装滤波器可以有效地减少谐波电流和电压，提高电网的负载能力并减少整个系统的谐波污染。
滤波器可以分为有源滤波器和无源滤波器两种。
-有源滤波器是通过控制电流和电压来实现谐波补偿，它具有快速响应、高精度等优点，但成本较高。
-无源滤波器则是通过LC谐振电路来抑制谐波，它成本较低，但在稳定性和补偿效果方面有一定的局限性。
变频器的谐波及常用解决方法
变频器的谐波及常用解决方法变频器是一种用于调节交流电源的电器设备。
它广泛应用于工业生产、电力系统、医疗设备和家居电器等领域。
然而，变频器工作时会产生谐波，给电网稳定性和设备运行带来一些问题，因此需要采取一些常用的解决方法。
首先，我们先来了解一下变频器产生的主要谐波类型。
主要谐波有三种类型：整流谐波、逆变谐波和直流谐波。
整流谐波是由于电网被电源单相或三相晶闸管整流电源所供给而产生的，逆变谐波是由于变频器输出电压采用高频脉冲宽度调制技术而产生的，直流谐波是由于变频器直流电源引起的。
这些谐波会导致电网电压畸变、电流畸变和设备损坏等问题。
针对这些问题，以下是一些常用的变频器谐波处理方法：1.加装谐波滤波器：谐波滤波器是一种能够抑制谐波电流的装置。
它按照电网谐波谐波的类型进行设计，能够有效减少谐波对电网的影响，提高电网的稳定性。
谐波滤波器通常分为有源滤波器和无源滤波器两种。
有源滤波器是通过电子元器件对谐波进行补偿和降低，而无源滤波器则是通过电感、电容和电阻等被动元件来吸收谐波。
2.采用多电平逆变器：多电平逆变器可以减少逆变输出电压的谐波含量。
它使用多个电平的开关器件来产生逆变输出电压，以减少逆变谐波的产生。
多电平逆变器可以提高变频器的输出电压质量，减少对电网和设备的影响。
3.使用变压器/电抗器：变频器前、后或中间加装变压器或电抗器可以减少电网电压和电流的谐波。
变频器输入端加装变压器可以降低电网电压的谐波含量，而变频器输出端加装电抗器可以限制谐波电流的流动。
这种方法在一些对电网稳定性要求较高的场合中比较常见。
4.优化系统设计：对变频器系统进行优化设计也是减少谐波的有效方法。
例如，减小谐波电流传输路径的电感，优化谐波电流的流动路径，减小电缆长度和截面积，优化系统的接地方式等。
这些优化措施可以减少电流流动时的电阻和电感损耗，降低谐波电流的大小。
综上所述，变频器产生的谐波问题可以通过加装谐波滤波器、使用多电平逆变器、采用变压器/电抗器以及优化系统设计等方式得到解决。
ABB变频器谐波指南
ABB变频器谐波指南一、引言随着工业自动化的发展，越来越多的设备使用变频器来调节电机的转速和节能减排。
然而，变频器在正常运行过程中会产生谐波，对电网和其他设备产生不利影响。
为此，ABB发布了变频器谐波指南，旨在帮助用户了解谐波问题并提供相应的解决方案。
二、谐波的定义和影响谐波是指频率是基波频率的整数倍的电压或电流成分。
它包括奇次谐波和偶次谐波，对电网和设备造成的影响也不同。
1.对电网的影响谐波会对电网的电压波形和电流波形造成扭曲，导致电网功率因数变差，甚至引发电压波动和谐波电流的回流。
这些问题对电网的稳定运行和其他用户的用电质量都有负面影响。
2.对设备的影响谐波会引起设备的温升升高，降低设备的效率和寿命。
特别是对于与电网相连的设备，谐波电流的回流会导致设备的过载和故障。
三、ABB变频器谐波解决方案1.使用高性能变频器选择高性能的ABB变频器，能够减少变频器产生的谐波。
ABB的ACS880系列变频器采用了各种谐波滤波技术，能有效地减小谐波电流。
2.安装滤波器对于已经安装的变频器，可以考虑安装谐波滤波器来减小谐波电流。
ABB提供多种类型的谐波滤波器，包括有源滤波器、无源滤波器和混合滤波器，以满足不同的需求。
3.优化电网结构通过合理规划电网结构，减小变频器对电网的影响。
可以采取的措施包括增加变压器容量、分散设备负载、优化电网配电等。
4.谐波监测和管理建立谐波监测系统，及时发现和解决谐波问题。
同时，制定相应的谐波管理措施，包括谐波限值、谐波抑制策略等。
四、谐波指南的应用案例五、结论ABB变频器谐波指南为用户提供了详尽的变频器谐波问题和解决方案的知识，帮助用户更好地理解谐波问题并采取相应的措施。
通过合理选择变频器、安装滤波器、优化电网结构和建立谐波监测系统，可以有效减少变频器谐波带来的不利影响，提高电网和设备的稳定性和可靠性。
变频器的谐波及常用解决方法
变频器的谐波及常用解决方法摘要：随着变频器等电力电子装置的广泛使用，系统的电磁干扰（EMI）日益严重，相应的抗干扰设计技术(即电磁兼容EMC)已经变得越来越重要。
本文从谐波的概念入手，结合变频器内部相关知识，分析谐波的产生及其危害，并在此基础上结合本人多年工作实践提出抑制谐波的几种常用方法。
关键词：变频器；谐波；抑制；干扰由于变频器逆变电路的开关特性，对于其供电电源形成了一个典型的非线性负载，变频器输出侧电压、电流、非正弦或非完全正弦波含有丰富的谐波。
由于变频器中要进行大功率二极管整流、大功率晶体管逆变，结果是在输入输出回路产生电流高次谐波，干扰供电系统、负载及其它邻近电气设备。
1 谐波的含义谐波产生的根本原因是由于非线性负载所致，当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。
谐波频率是基波频率的整数倍。
2 变频器谐波产生机理变频器的主电路一般为交-直-交组成，外部输入380V／50Hz的工频电源经三相桥式不可控整流成直流电压信号，经滤波电容滤波及大功率晶体管开关元件逆变为频率可变的交流信号。
输入侧产生谐波机理：在整流回路中，输出电压，电流都将产生因其非线性引起的谐波。
以三相桥式整流回路为例，交流电网电压为正弦波，交流输入电流的波形为矩形波，对于此方波，按傅立叶级数可分解为基波和各次谐波，通常含有6x+1(x=l，2，3…．)次谐波。
其中的高次谐波将干扰输入供电系统，单个基波和几个高次谐波组合在一起称作畸波。
输出侧产生谐波机理：在逆变输出回路中，输出电压和电流均有谐波。
对于PWM控制的变频器，只要是电压型变频器，不管是何种PWM控制，其输出电压波形为矩形波。
其中谐波频率的高低是与变频器调制频率有关，调制频率低(如1～2KHz)，人耳听得见高次谐波频率产生的电磁噪声(尖叫声)。
若调制频率高(如IGBT变频器可达20KHz)，人耳听不见，但高频信号是客观存在。
从电压方波及电流正弦锯齿波，用傅立叶级数不难分析出各次谐波的含量。
胜利油田变频器谐波综合治理技术
电力是支撑胜利油田开发的主要能源，其可靠性是保障生产的主要因素，油田在用电动机设备总量约4万台。
随着油田进入开发后期，对电动机调速的需求日益增加。
变频器由于性能稳定，性价比高，作为最重要的调速装置得到广泛应用，目前油田在用变频器约1万台。
但变频器接入的同时也带来了谐波污染问题，在电网侧与设备侧均造成较大影响。
变频器产生的谐波主要危害包括：影响安全保护装置的可靠性；增加供、用电设备的损耗；造成电气设备损坏（过电压等）；造成测量仪表数据不准；降低用电设备效率等。
胜利油田因变频器谐波造成的生产事故分析见表1。
胜利油田变频器谐波综合治理技术刘聪（胜利油田分公司技术检测中心）摘要：变频器由于性能稳定、性价比高，作为最主要的调速装置得到广泛应用。
但变频器的接入会在电网侧与设备侧产生谐波，对设备运行及生产造成影响。
常用的滤波器仅针对电网侧或设备侧单侧治理，未综合考虑谐波影响，而胜利油田目前只有少量滤波器在用，且处于比较粗旷的管理，谐波治理仍存在较大问题。
综合考虑变频器输入、输出端谐波情况，同时考虑井场新能源接入问题，研制了超低谐波变频器及SiC 滤波装置，主要阐述了滤波装置选型、主要元器件设计计算、控制算法优选等内容。
通过搭建实验平台，加工试验样机，对变频器输出电流电动机效率进行了测试，并应用于现场抽油机井30井次，应用效果良好。
关键词：LCL 滤波器；并网逆变器；SiC 滤波装置；变频器DOI :10.3969/j.issn.2095-1493.2023.06.013Technology of harmonic comprehensive treatment of frequency converter in Shengli oilfield LIU CongTechnical Inspection Centre of Shengli Oilfield CompanyAbstract：The frequency converter is widely used as the main speed regulating device because of its stable performance and high cost performance．However，the connection of frequency converter will be produced harmonics in the power grid and equipment side，which will affect the operation and pro-duction of equipment．The filters often used are only for single-side treatment on the power grid side or the equipment side，without comprehensive consideration of harmonic effects．However，only a small number of filters are currently in use in Shengli oilfield，and are under relatively sloppy manage-ment，hence leading to the fact that the harmonic treatment is still big problems．Taking into account the harmonics at the input and output of the frequency converter，as well as the new energy access problem of well site，the ultra-low harmonic frequency converter and SiC filter device are developed ．The selection of filter device，the design and calculation of main components，the optimization of control algorithm and other contents are described．By building experimental platform and processing experimental prototype，the output current of frequency converter and motor efficiency are tested and applied to 30well times of pumping unit on site with good application effect ．Keywords：LCL filters；grid-connected inverter；SiC filter device；frequency converter 作者简介：刘聪，工程师，2011年毕业于长江大学（油气储运工程专业），从事节能降碳评价咨询研究工作，186****3190，***************************，山东省东营市东营区西二路480号，257000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频调速在工业生产中具有十分重要的意义，但是由于变频器在输入回路中 产生的高次谐波电流，对供电系统，负载及其他邻近电气设备产生干扰；尤其是 在高精度仪表、微电子控制系统等应用中，谐波干扰问题尤为突出。
电力电容器 高次谐波由于频率增大，电容器对高次谐波阻抗减小，因过电流而导致温度 升高过热、甚至损坏电容器；电容器与系统中的感性负荷构成的并联或串联电路， 还有可能发生谐波共振，放大谐波电流或电压加重谐波的危害。经由电容器组电 容和电网电感形成的并联谐振回路，可被放大到 10－15 倍。 1.可以看出，降低变频器的谐波电流，首先要降低短路容量比 RSC，交流侧 加装交流进线电抗器是降低 RSC 的首要方法，从上表（1）可以看出，变频装置 接入电网点的短路功率愈大，即系统阻抗愈小，谐波电流愈大，设电网感抗为 XSL，进线电抗器的感抗为 XD，不加电抗器时连接点短路功率为 RSC＝，而加电 抗器时连接点短路功率为；RSC＝《，即降低了 RSC，从而降低了谐波电流。因 此限制谐波电流的首选方法就是在变频器的交流侧加装交流进线电抗器。 2.采用多重脉冲整流；12 相脉冲整流的电流畸变率约 10％－－－15％，18 相脉冲整流的电流畸变率约 3％－－8％，完全满足国际标准的要求，其缺点是 需要专用变压器，成本高。 3.采用 KYLB 无源滤波或 KYYLB 有源滤波方法，在加装三相进线电抗器后仍 达不到要求时，还要采用 KYLB 无源滤波或 KYYLB 有源滤波方法，但 KYYLB 有源 滤波价格太高用户难以接受，目前大多数用户采用 KYLB 无源滤波方法，可以良 好的效果。 4．加装直流电抗器，直流电抗器串联于整流桥和滤波电容之间，滤波效果 好，可使 COSΦ 提高到 0.95。 谐波问题由来已久，近年来这一问题因由于两个因素的共同作用变得更加严 重。这两个因素是：工业界为提高生产效率和可靠性而广泛使用变频器等电力电 子装置，使得与晶闸管相关设备的使用迅猛增长，并伴随着谐波源的同步增加和 放大；电力用户为改善功率因数而大量增加使用电容器组，并联电容器以谐振的 方式加重了谐波的危害。 非线形负荷产生的谐波电流注入电网，使变压器低压侧谐波电压升高，低压 侧负荷由于谐波干扰而影响正常工作，另一方面谐波电压又通过供电变压器传递
到高压侧干扰其它用户。 三、变频器高次谐波污染的解决途径 高次谐波主要通过传导和感应耦合两种方式对电源及邻近用电设备产生谐
波污染。传导是指高次谐波按着各自的阻抗分流到电源系统和并联的负载，对并 联的电气设备产生干扰；感应耦合是指谐波在传导的过程中，与此电源线平行敷 设的导线又会产生电磁耦合，形成感应干扰。
高次谐波的污染，可在电源输入端并联有源滤波器。KYYLB 有源滤波器能有效虑 除电网中 2～50 次谐波，反应时间小于 1 毫秒，是目前最有效的一种滤波技术。
一、变频器谐波产生原理 凡是在电源侧有整流回路的，都将因其非线性而产生高次谐波。变频器的主 电路一般为交－直－交组成，外部输入 380V／50HZ 的工频电源经晶闸管三相桥 路整流成直流，经电容器滤波后逆变为频率可变的交流电。在整流回路中，输入 电流的波形为不规则的矩形波，波形按傅立叶级数分解为基波和高次谐波，谐波 次数通常为 6N±1（N 为自然常数）。如果电源侧电抗充分小、换流重叠？可以忽 略，那么第 K 次高次谐波电流的有效值为基波电流的 1／K。 变频器的谐波源： 1）电流源型变频器，变频器前端用单相或三相桥式整流在直流侧用大电感 平波（像直流调速一样），变频器产生的谐波电流近似用下列公式计算；IH＝I1 ／H，H 为第 N 次谐波电流，I1 为负荷的基波电流。例 5 次谐波电流约为基波电 流 20％，但通用的变频器并不采用这种电流源型的平波方案而采用电压源型大 电容平波。 2）电压源型变频器，采用大电容平波电压型谐波源。变频器前端用单相或 三相桥式整流在直流侧用大电容平波，变频器网侧谐波电流及波形由线路总等效 阻抗和主电容两端的电压共同决定，同时受二极管整流器本身参数的影响。另外， 其电流大小和波形与直流侧电压密切相关，而直流侧电压又会随着负载变化而波 动。因此，通过解析表达式定量地计算变频器网侧电流比较困难，在工程上也不 实用。 二、高次谐波危害及变频器的谐波治理：
在实际工业生产中为消除变频器高次谐波对电气设备的干扰，主要从抑制干 扰源、切断干扰对系统的耦合通道并且避免功率补偿电容器与系统谐振二个方面 解决。
四、实际工程抗干扰措施应用 随着工业生产技术的逐步提高，变频器使用范围的逐步加大，变频器高次谐 波带来的确电磁干扰和污染问题也越来越突出，怎样处理好变频器系统的谐波干 扰和污染问题也越为越突出，怎么样处理好变频器系统的谐波干扰污染成了变频 器进一步推广应用，特别是在对谐波污染要求高的场所的推广应用的关键。 隔离措施 隔离技术是电磁兼容性中的重要技术之一。所谓干扰的隔离，是指从电路上 把干扰源和易受干扰的部分隔离开来，使它们不发生电的联系。 （1）、在变频器交流输入侧安装交流电抗器，增大整流阻抗使整流重叠角增 大，减小高次谐波电流。 （2）、使所有的信号线很好地绝缘，使其不可能漏电，这样，防止由于接触 引入干扰。 （3）、将不同种类的信号线隔离铺设（在不同一电缆槽中，划用隔板隔开）， 可根据信号不同类型将其按抗噪声干扰的能力分成几等，单独走电缆或电缆槽。 接地措施 接地的作用有两类：一是保护人和设备不受损害（保护接地）；二是抑制干 扰（工作接地）。正确的接地既可以使系统有效地抑制外来干扰，又能降低设备 本身对外界的干扰。
高次谐波的危害具体表现在以下几个方面： 变压器 谐波电流和谐波电压将增加变压器铜损和铁损，结果使变压器温度上升，影 响绝缘能力，造成容量裕度减小。谐波还能产生共振及噪声。 感应电动机 谐波同样使电动机铜损和铁损增加，温度上升。同时谐波电流会改变电磁转 距，产生振动力矩，使电动机发生周期性转速变动，影响输出效率，并发出噪声。 开关设备 由于谐波电流使开关设备在起动瞬间产生很高的电流变化率，使暂态恢复峰 值电压增大，破坏绝缘，还会引起开关跳脱、引起误动作。 保护电器电流中含有的谐波会产生额外转距，改变电器动作特性，引起误动 作，甚至改变其操作特性，或烧毁线圈。 计量仪表 计量仪表因为谐波会造成感应盘产生额外转矩，引起误差，降低精度，甚至 烧毁线圈。 电力电子设备 电力电子设备通常靠精确电源零交叉原理或电压波形的形态来控制和操作， 若电压有谐波成分时，零交叉移动、波形改变、以致造成许多误动作。 计算机和一些其它电子设备，通常要求总谐波电压畸变率（THD）小于 5％， 且个别谐波电压畸变率低于 3％，较高的畸变量可导致控制设备误动作，进而造 成生产或运行中断，导致较大的经济损失。 电力电缆 高频谐波电流会在导体中引起集肤效应，产生额外温升增加铜耗。特别是零 序的 3 次谐波电流在中性线中是相互叠加的，使供电系统中的中性线电流很大， 有的中性线上的电流还会超过相电流，使中性线发热，加速绝缘层老化，甚至引 起火灾。此外当中性线上有较大的谐波电流时，导线的阻抗能产生大的中性线电 压降，干扰各种微电子系统的正常工运行并保证测量和控制 精度，必须为变频器设立可靠地工作接地。它分为电源地、信号地、模拟地（AG 屏蔽地），在石化和其他防爆系统中还有本安地。
变频器的各种接地在没汇到接地汇流排前，彼此之间应保证绝缘，避免接地 干扰。
反谐振措施 谐波对连接在功率因数电路中的电容器是非常危险的。电容器的电容与电网 的电感形成了一个谐振电路，通常这个谐振电路的自谐振频率一般位于 250 和 500HZ 之间，即在 5 次和 7 次谐波范围内。当电网中存在的谐波频率与自谐振频 率相近时，有可能使谐波电流放大到正常的 20 倍左右。受谐波影响的电网不能 采用常规的电容器来做无功补偿。 调谐滤波电容器组，由数段电容器及调谐电抗器组合而成，每段形成串联共 振回路，使共振频率低于最低之谐波频率。对含有 5 次以上谐波的系统，使用带 6％电抗器的调谐式电容器组；对含有 3 次以上谐波的系统，使用带 14％电抗器 的调谐式电容器组。在基本波频率（50HZ）下，调谐滤波电容器组呈现电容性， 以提供无功功率；而在谐波频率下，则呈现电感性，故与网络不会形成并联共振 回路，亦即不会造成谐波放大。因此，调谐滤波电容器组，可安全补偿无功功率， 亦可消除低次谐波电流约 30％。 KYYLB 有源滤波器技术 KYYLB 有源滤波器能有效地抑制谐波的传导干扰。在低压电网中，当谐波电 流畸变率 THD＿I》10％，或谐波电压畸变率 THD＿V》3％时，可考虑安装谐波滤 波器。对于不同的谐波源和电气设备，可考虑安装相应的滤波设备。 当系统中的变频器是以三相六脉动全波整流为主时，根据公式谐波次数 K＝ 6N±1，谐波以 5、7 次为主，通常采用并联式 5 次和 7 次单调谐滤波器。 当系统中的变频器主要用于三相四线中的单相电路时，谐波以相序为零的 3 次谐波为主，应该安装并联式 3 次谐波滤波器。 当系统对抗干扰能力要求较高、或系统中谐波含量较复杂时，为减少变频器
