扫描仪操作步骤说明书

扫描仪操作步骤说明书操作扫描仪时，请按照以下步骤进行操作。

本说明书将详细介绍如何正确地使用扫描仪，并确保您能够顺利进行扫描操作。

请仔细阅读以下内容。

1. 检查设备连接在开始使用扫描仪之前，请确保设备已正确连接到您的电脑或其他设备上。

检查电源线和数据线是否牢固连接，并确保所连接的设备已打开和正常工作。

2. 打开扫描软件在您的电脑上打开扫描软件。

通常情况下，您可以在操作系统的"开始菜单"或"应用程序"文件夹中找到扫描软件的图标。

双击该图标，等待软件加载完毕。

3. 准备扫描文件将需要扫描的文件放置在扫描仪的进纸托盘上。

请确保文件摆放整齐，并且没有折叠、撕裂或损坏的部分。

关闭进纸托盘，确保文件可以顺利进入扫描仪。

4. 设置扫描参数在扫描软件的界面上，点击"设置"或"选项"按钮，进入扫描参数设置页面。

根据您的需求，选择扫描的颜色模式（黑白、灰度或彩色）、分辨率、文件格式等参数。

请注意，不同的设置选项可能对扫描速度和文件大小产生影响。

5. 开始扫描确认扫描参数设置完成后，点击"扫描"或"开始扫描"按钮，开始进行扫描操作。

扫描仪将会自动将文件从进纸托盘上依次送入进行扫描，并将扫描结果保存至您指定的位置。

6. 预览和编辑扫描文件（可选）某些扫描软件支持预览和编辑扫描文件的功能。

在扫描完成后，您可以在软件界面上查看扫描结果，并进行一些基本的编辑操作，如裁剪、旋转、亮度调节等。

根据需要，您可以选择是否进行这些操作。

7. 保存扫描文件在完成扫描和编辑之后，点击"保存"或"存储"按钮，将扫描文件保存至您的电脑或其他设备上。

请选择合适的文件名和保存位置，并选择您想要的文件格式（如PDF、JPEG等）。

8. 完成操作在保存扫描文件后，您可以选择继续扫描其他文件，或者关闭扫描软件。

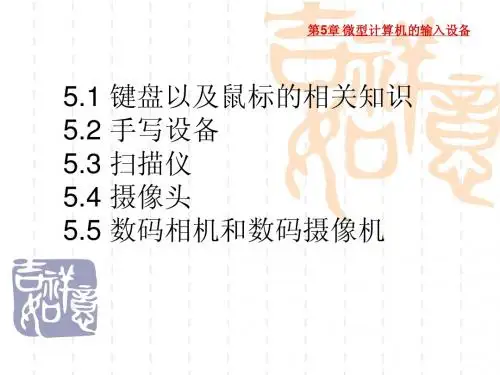

第5章微型计算机的输入设备

第5章微型计算机的输入设备章
2.键盘的基本工作原理键盘是在键盘的控制电路下工作的，控制电路对键盘的每个按键进行实时监控，当某个按键被击打时，则相应的控制电路产生对应的编码信息，并被送入计算机的接口电路。对某些带有特殊功能的多功能键盘的按键，则常常需通过相应的软件进行处理后，再由计算机识别并进行处理。 3.键盘的品牌及选用键盘的品牌非常多，目前市场上占有率较多的有罗技、明基、微软、双飞燕、多彩等。在价格方面，传统键盘价格最为便宜，一般为20 到100元之间，人体工程学键盘要比较贵一点，一般价格在100到200 之间，人体工程学分体键盘最为昂贵，一般在200以上。在选用键盘时，切记不要太贪质次价廉的。因为使用电脑时刻与键盘在作亲密接触，选择键盘一定要挑击打按键弹性好，速度快的，确保输入快速准；挑选时可看其外观是否光滑、流畅无毛刺；颜色应与显示器、电脑桌及周围环境的搭配相协调；价格在100元左右的名牌键盘质量好，性能稳定，寿命长，是最值得关注的。
图5-7
图5-8
第5章微型计算机的输入设备章
3.鼠标的品牌及选用鼠标的品牌也非常多，目前市场上占有率较多的有罗技、明基、微软、双飞燕、SONY、IBM等。在选用鼠标时，切记不要太贪质次价廉的。因为使用电脑时刻与鼠标在作亲密接触，机械鼠标价格低，缺点是对环境要求高；光电鼠标价定位精确，速度快，但价格相对高。
第5章微型键盘近年来逐渐兴起，使操作者不再受线缆的限制，使用更方便自由（如图5-4）。
图5-4
DELL RT7D40无线键盘
第5章微型计算机的输入设备章
分类
键盘与计算机的接口有几种类型，有早期的AT接口键盘到目前较多使用的PS/2接口键盘、USB接口键盘、还有使用方便的无线键盘等。AT接口较大，开始时出现在IBM的AT/XT微型计算机上， PS/2接口较小，这两种接口与计算机的连接接口位置均在靠主板一侧。USB接口键盘在使用时应在计算机的BIOS设置中打开USB键盘启用功能，否则有可能键盘无法使用。键盘的接口颜色通常为紫色。键盘从其内部结构上可以分为机械式键盘和电容式键盘两大类。机械式键盘的按键为触点式，每个按键犹如是一个个开关按钮，其特点是按击时声响大，手感较差，且容易损坏，目前已基本淘汰。电容式键盘目前应用非常广泛，其特点是采用无触点的电容式开关，通过按击引起按键下电容两电极的间距变化引起电容容量变化来控制导通，其特点是按键封闭，击键声响小，手感佳，使用稳定且寿命长。

扫描仪

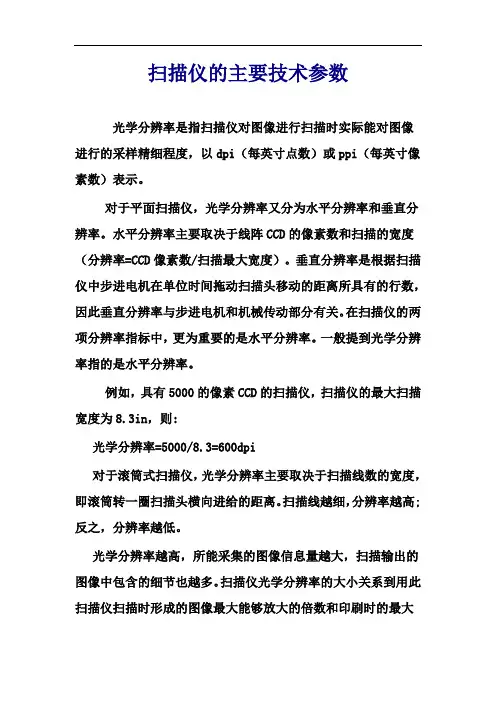

扫描仪的主要技术参数光学分辨率是指扫描仪对图像进行扫描时实际能对图像进行的采样精细程度，以dpi（每英寸点数）或ppi（每英寸像素数）表示。

对于平面扫描仪，光学分辨率又分为水平分辨率和垂直分辨率。

水平分辨率主要取决于线阵CCD的像素数和扫描的宽度（分辨率=CCD像素数/扫描最大宽度）。

垂直分辨率是根据扫描仪中步进电机在单位时间拖动扫描头移动的距离所具有的行数，因此垂直分辨率与步进电机和机械传动部分有关。

在扫描仪的两项分辨率指标中，更为重要的是水平分辨率。

一般提到光学分辨率指的是水平分辨率。

例如，具有5000的像素CCD的扫描仪，扫描仪的最大扫描宽度为8.3in，则:光学分辨率=5000/8.3=600dpi对于滚筒式扫描仪，光学分辨率主要取决于扫描线数的宽度，即滚筒转一圈扫描头横向进给的距离。

扫描线越细，分辨率越高;反之，分辨率越低。

光学分辨率越高，所能采集的图像信息量越大，扫描输出的图像中包含的细节也越多。

扫描仪光学分辨率的大小关系到用此扫描仪扫描时形成的图像最大能够放大的倍数和印刷时的最大加网线数。

扫描分辨率、图像放大倍数和印刷加网线数三者的关系为:扫描分辨率=放大倍数×加网线数×质量因子（1.5～2）可以看出，当印刷加网线数一定时，扫描仪的扫描分辨率就限制了图像的放大倍率。

当图像最大放大倍率受扫描分辨率限制时，就只能降低放大倍率限制时，就只能降低放大倍率或印刷加网线数，三者互相制约。

●最大分辨率在光学分辨率的基础上，如果通过软件对扫描形成的图像进行像素插入可以提高图像的分辨率。

最大分辨率就是最大限度地插入像素后求得的分辨率，因此也叫插值分辨率，这是指通过计算能达到的分辨率。

最大分辨率与光学分辨率不同，虽然最大分辨率能使扫描图像的分辨率提高，但不能实际增加图像中的信息量，反而会使图像看起来模糊。

软件插值法使分辨率提得越高，图像的质量越差。

但是，用这种方法可以从软件上实现高放大倍率图像的扫描。
