电机能效标准选型表

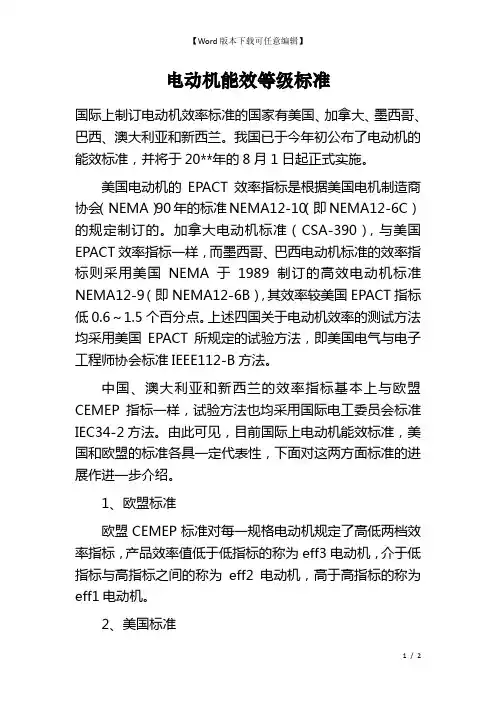

电动机能效等级标准
电动机能效等级标准国际上制订电动机效率标准的国家有美国、加拿大、墨西哥、巴西、澳大利亚和新西兰。
我国已于今年初公布了电动机的能效标准，并将于20**年的8月1日起正式实施。
美国电动机的EPACT效率指标是根据美国电机制造商协会（NEMA）90年的标准NEMA12-10（即NEMA12-6C）的规定制订的。
加拿大电动机标准（CSA-390），与美国EPACT效率指标一样，而墨西哥、巴西电动机标准的效率指标则采用美国NEMA于1989制订的高效电动机标准NEMA12-9（即NEMA12-6B），其效率较美国EPACT指标低0.6～1.5个百分点。
上述四国关于电动机效率的测试方法均采用美国EPACT所规定的试验方法，即美国电气与电子工程师协会标准IEEE112-B方法。
中国、澳大利亚和新西兰的效率指标基本上与欧盟CEMEP指标一样，试验方法也均采用国际电工委员会标准IEC34-2方法。
由此可见，目前国际上电动机能效标准，美国和欧盟的标准各具一定代表性，下面对这两方面标准的进展作进一步介绍。
1、欧盟标准欧盟CEMEP标准对每一规格电动机规定了高低两档效率指标，产品效率值低于低指标的称为eff3电动机，介于低指标与高指标之间的称为eff2电动机，高于高指标的称为eff1电动机。
2、美国标准美国NEMA在制订了效率标准NEMA12-10以后，考虑到对更高效率水平的需求，又制订了NEMA E设计标准，即NEMA12-11标准，其效率指标较NEMA12-10提高了1～4个百分点，但其起动性能则有所降低。
近年来，由于美国电力供给又趋紧张，由美国各州电力公司为主组成的能源效率联盟（CEE）与美国NEMA联合制订了起动性能与EPACT要求一致的超高效率电机（Premium Efficiency）指标，其效率水平接近NEMA E设计，较EPACT指标提高了1～3个百分点，损耗又较EPACT下降了20%左右。
由于我国电源频率、功率与尺寸计量的标准以及电动机的功率等级及安装尺寸的关系均与欧州一样，同时我国对于电动机的基本技术要求和试验方法等标准也和欧洲一样符合IEC标准，再考虑到我国电动机的出口量目前已达相当数量，其中3/4是销往欧洲和亚太地区，仅有1/4销往北美地区，因此我国电动机能效标准以欧洲CEMEP低档值作为最低能效限值，即在国内生产和进口的电动机均要到达此指标，而以CEMEP高档值作为节能评价值，即到达或超过此指标的电动机才可称为高效率电动机或节能电动机。
电机功率等级表
电机功率等级表电机功率等级表是用来标识电机功率大小的一种方式。
它通过将不同功率范围的电机划分为不同的等级，方便用户选择合适的电机来满足其需求。
本文将介绍电机功率等级表的基本结构和常见的功率等级分类。
1. 电机功率等级表的基本结构电机功率等级表通常由两列组成：功率等级和功率范围。
其中，功率等级指示了电机的等级分类，而功率范围则表示了每个等级的功率范围区间。
下面是一个示例的电机功率等级表：功率等级功率范围（单位：千瓦）10-525-10310-20420-50550-1006100-2007200-5008500-100091000-2000102000-5000在表中可以看到，电机功率等级从1到10，共有十个等级。
不同等级的电机在功率范围上也存在差异，用户可以根据自己的需求来选择合适的功率等级。
2. 常见的功率等级分类电机功率等级的分类可以根据实际需要来进行划分，以下是常见的功率等级分类：2.1. 低功率等级低功率等级通常指的是功率范围较小的电机，适用于一些较小的设备或者低功率应用。
在上面的功率等级表中，1到3等级可以被认为是低功率等级。
这些等级的电机功率范围一般在0-20千瓦之间。
2.2. 中功率等级中功率等级涵盖了较广的功率范围，适用于一些中等大小的设备或者中功率应用。
在上面的功率等级表中，4到7等级可以被认为是中功率等级。
这些等级的电机功率范围一般在20-500千瓦之间。
2.3. 高功率等级高功率等级通常指的是功率范围较大的电机，适用于一些大型设备或者高功率应用。
在上面的功率等级表中，8到10等级可以被认为是高功率等级。
这些等级的电机功率范围一般在500-5000千瓦之间。
3. 如何选择合适的功率等级选择合适的功率等级需要根据实际使用需求和设备要求来进行判断。
以下是一些选择功率等级的基本原则：•根据设备的功率需求来选择合适的功率等级。
确保所选的功率等级能够满足设备的正常运行需求。
•考虑设备的工作环境和负载情况。
西门子电机选型样本
111LG0 Low-voltage MotorsAnswers for industry.产品样本 D81.5 • 01.20101LG0 低压交流异步电动机目录 Table of Contents总体介绍Overview ........................................................................... 3电机标准Motor standards ................................................................ 5机械特性Mechanical design .............................................................. 6电气特性Electrical design ................................................................. 10变频应用Converter fed application ................................................... 11订货号 MLFB confi guration ............................................................ 12选件Options ............................................................................ 13选型技术数据表Technical data tables .......................................................... 14外形尺寸Dimension drawings ......................................................... 20技术支持资料Technical supporting documentation ................................. 36 证书 Certifi cates.......................................................................372总体介绍 OverviewFeatures of Siemens 1LG0 seriesFrame and terminal box material: Grey cast iron Standard colour: Stone Grey RAL 7030Available in 2,4,6 pole variants with effi ciency class 3 according to GB18613, and effi ciency class IE1 according to IEC60034-30Specifi c wound stators supporting multiple 3PH mains supply voltages at 50Hz or 60Hz Frame sizes: 80mm ~ 355mmRated power range: 0.55kW ~ 315kW at 50Hz Standard mounting types and variations (IEC 60034-7) TEFC with IP55 degree of protection (IEC 60034-5)Overload capacity of 1.5 times rated current for 2 minutes (IEC 60034-1)V-ring as standard on DE rotor shaft for motor with FS 80~FS 132, and oil seal as option; Oil seal as standard for motor with FS160 and above. Anti-condensation heater (space heater) as option Winding protection with PTC and PT100 as optionInsulation class: F, used according to temperature rise B31LG0 系列电动机是全封闭自扇冷却式三相异步电动机，其防护等级为 IP55。
高效率电机及电动机能效标准1
•三、中国中小型电机发展及现状： 2010年 超高效电机(IE3)---YE3电机 ——电机能效限定值（2016.9.1） • 针对美国2011年将在全球率先强制推行超高
效率标准电机，国内电科所牵头，研制超高效电 机系列产品开发。该电机损耗值比高效电机降低 20%。对于年运行时间超过8000小时的电机，负 荷率超过60%，电费以0.7元/度计算，1.5年Байду номын сангаас右 可收回标准电机额外增加的成本。
。该协定将电动机的效率分为EFF1、EFF2、EFF3 三
级。
• 2005年底，实施EFF2级（IE1)电动机。
• 2008年8月11日起，欧盟EuP指令正式转化为欧盟
成员国的法规。在2011年起实施EFF1(IE2高效）标准
•
•
3）中国的电动机能效标准
•
•
中国对中小型三相感应电动机在2002年颁发了
•
•三、中国中小型电机发展及现状： 2005年 高效电机(IE2)---YX3系列电机 ——电机能效限定值（2011.7.1）
• 从能源形势、节能减排及世界电机行业发展出
发，2003年，中小型电机开始研制满足GB18163 中节能评价值即中国2级，IE2级的高效电机。从 导磁材料选择、冲片研究、通风改善等方面改进 。效率平均提高2.76%。长期连续负荷可以节约大 量电费。
高效率电机及电动机能 效标准1
2020年8月1日星期六
一、引言
• 2012年11月26日，联合国气候变化框架公约第18次 缔约方会议暨《京都议定书》第8次缔约方会议在卡塔尔 多哈开幕，12月8日结束。
• 中国政府提出，到2020年单位国内生产总值二氧化碳 排放比2005年下降40%至45%。
电机的能耗等级分为几级,能效如何划分？
电机的能耗等级分为几级,能效如何划分？
电机是各种设备的动力驱动设备，常常应用在化工厂，煤矿，冶金，公用设施等多个行业和领域，是用电量最大的耗电机械。
为了响应国家十二五计划，和企业自身经济利益考虑，节约用电，减少成本，选择一款高效节能电机是十分重要的。
但是我们在购买电机是却不知道他们的能效是如何划分的。
那个如何判断电机的能效等级对我们来说就显得困难起来，不过经过我们下面的讲解，我们就会明白电机的能效是如何划分了。
电机能效标准的划分标准在不同的时期按照国家的标准是不一样的，依据不同国家的标准也是不同的。
仅以我们国家来说，电机能效等级的划分也是随着时间的变化会变化的。
2006年我国发布了GB_18613-2006_电动机能效限定值及能效等级评定的标准。
但是到了2012年，随着我国发展与国际化的同步，我们国家又发布GB_18613-2012_电动机能效限定值及能效等级判断的标准，如下表
我们不难看出在某些型号上会有下表的情况
就那现在节能防爆电机YBX3来说，在GB_18613-2006_电动机能效限定值及能效标准中是一级能效，但到了GB_18613-2012_电动机能效限定值及能效等级标准中是二级能效。
而YB2系列带电机在GB_18613-2006_电动机能效限定值及能效等级评定的标准中是二级能效类电机，但是按照2012的电机能耗划分标准，就属于三级能耗防爆电机了，属于高耗能电机。
当然随着科技的发展，对防爆电机节能的要求的提高，能效标准可能还会变化的，不同时期判断方法的能效等级因此会不一样的。
一张图看懂高效电机。
电机能效等级划分标准
电机能效等级划分标准
一。
电机能效等级，这可是个关键的事儿！简单来说，就是给电机的节能水平分个三六九等。
为啥要分呢？这就好比咱上学考试打分，能看出谁学得好，谁还得加把劲。
电机也一样，能效等级高的，那就是节能的好学生，能帮咱省不少电，还环保。
1.1 先说这一级能效的电机，那可真是“尖子生”。
工作起来效率超高，省电省到骨子里。
就像一个精打细算的管家，一点儿电都不浪费。
比如说一些高端的工业设备里，就爱用这种一级能效的电机，虽然初期投入可能高点儿，但从长远看，那是省大钱的主儿。
1.2 二级能效的电机呢，也算不错，是个“中等生”。
能满足大部分常规需求，节能效果也还可以。
在不少普通的工业和民用领域，都能看到它的身影，性价比相对较高。
二。
接下来咱再聊聊这三级能效的电机。
2.1 它呀，就像是个“努力进步的学生”。
节能效果一般般，要是能改进改进，还有上升的空间。
不过在一些对节能要求不是特别高的场合，也能派上用场。
2.2 但您可别小瞧了这能效等级的划分，它影响可大了去了。
比如说，工厂里要是都用高能效等级的电机，那电费能省下一大笔，成本降低了，竞争力不就上去了嘛。
2.3 再从环保角度看，少用电就意味着少排放，对咱们的蓝天白云、绿水青山那可是大贡献。
三。
3.1 所以啊，咱在选择电机的时候，可得把这能效等级看准了。
别只看眼前的价格，得想想长远的节能效益。
3.2 电机能效等级划分可不是闹着玩的，关乎着咱们的钱袋子和地球的未来。
咱都得重视起来，让节能的电机为咱们的美好生活助力！。
iec电机 能效 标准
IEC电机能效标准
IEC电机的能效标准是根据国际电工委员会（International Electrotechnical Commission）制定的。
IEC 60034-30是IEC电机能效的国际标准，该标准将电动机分为不同的能效等级，即IE类别。
IE
类别分为IE1、IE2、IE3和IE4，在这些类别中，IE4是最高能效等级，IE1是最低能效等级。
IE1：高效电机，也称为标准能效电机，其效率要求基于欧洲国
家最低可行水平，目前已经在大多数发达国家被禁用。
IE2：高效电机，也称为高效能效电机，其效率要求比IE1高出
约20%。
IE2电机在大部分国家和地区都被视为最低标准。
IE3：高效电机，也称为超高效能效电机，其效率要求比IE2高
出约10%。
IE3电机在欧洲等地已经成为法定的最低要求，美国也开始
逐步推广使用。
IE4：超高效电机，也称为超高效能效电机，其效率要求比IE3
高出约10%。
IE4电机是目前最高能效等级，适用于对能源效率要求非
常高的应用。
根据不同的国家和地区的和法规要求，电机的能效标准可能会有
所不同。
因此，在购买电机时，需要根据具体的应用需求和当地的能
效要求来选择合适的电机能效等级。
iec60034电机能效分级
iec60034电机能效分级近年来，全球对能源效率和环保的关注日益增强，电机作为工业领域中广泛应用的动力装置，其能效问题受到广泛关注。
在此背景下，IEC60034标准应运而生，为电机能效分级提供了国际统一的标准依据。
IEC60034标准是由国际电工委员会（International Electrotechnical Commission，简称IEC）制定的电机产品能效标准。
该标准规定了电机能效等级的划分、测试方法以及评价指标，旨在提高电机产品的能源利用率，降低能源消耗，减少环境污染。
电机能效分级具有重要的现实意义。
一方面，通过电机能效分级，可以指导企业和消费者选择高效、节能的电机产品，降低运行成本，提高生产效率。
另一方面，能效分级有助于推动电机制造商加大研发投入，生产更节能、高效的电机产品，从而提升整个行业的技术水平。
根据IEC60034标准，电机能效分为以下几个等级：1.等级1：最高效率，表示电机效率达到了国际领先水平。
2.等级2：较高效率，表示电机效率较高，具有一定的节能优势。
3.等级3：基准效率，表示电机的平均能效水平。
4.等级4：较低效率，表示电机效率较低，节能潜力较大。
5.等级5：最低效率，表示电机效率亟待提高。
在实际应用中，企业可以根据IEC60034标准，对电机产品进行能效评估和优化，以提高产品竞争力。
同时，政府部门可以依据该标准制定相应的政策和法规，加强对电机能效的管理和监督，促进节能减排。
然而，我国家电行业在电机能效方面仍面临一定的挑战。
一方面，部分电机产品能效较低，能耗较高，导致能源浪费。
另一方面，家电企业对电机能效技术的研发投入不足，难以与国际先进水平相媲美。
为应对这些挑战，我国应采取以下措施：1.加大政策扶持力度，鼓励家电企业加大研发投入，提高电机能效技术水平。
2.完善家电产品能效标准体系，加强对电机能效的监管。
3.推广高效电机应用，逐步淘汰低效电机产品。
4.加强国际合作，引进、消化、吸收国际先进电机能效技术。
电机能效标准选型表
各国 家
IEC
欧洲
中国
GB186182006
GB186132012
美国
能效限定值年 限
SEW减速机
超超 高效
IE4
超高 IE3
效效
1级Leabharlann 率 分高效IE2
欧洲 EFF1
2级
级 标准 效率
IE1
欧洲 EFF2
3级
低效 率
欧洲 EFF3
1级
2级
NEMA
YE3 2016.9.1
规定自2011年7月1日起,中小型异步电机实施国家二 级能效标准即IE2高效电机.
2012年9月1日实施GB18613-2012规定2016年9月 1日起,中小型异步电机实施新标国家二级IE3超高效电机.
Premium
DRN,DRP
3级
EPAct
YX3 2011.7.1
DRE,DRS
Y 2007.7.1
DT,DV
0.55KW,变频,抱闸制动,强制风冷等不适用于GB18613-2012 .
中国的电动机能效标准
•
中国对中小型三相感应电动机在2002年颁发了能效 标准,2005年修订GB18613-2006中小型三相异步电动 机能效限定值及能效等级.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012年9月1日实施《GB18613-2012》规定2016年 9月1日起，中小型异步电机实施新标国家二级（IE3超 高效电机）。
A
2
国际、国家能效等级与其他能效指标的关系
各国 家
IEC
欧洲
B186132012
美国
能效限定值年 限
SEW减速机
超超 高效
IE4
超高 IE3
效效
1级
率 分
高效
IE2
欧洲 EFF1
2级
级 标准 效率
IE1
欧洲 EFF2
3级
低效 率
欧洲 EFF3
1级
2级
NEMA
YE3 2016.9.1
Premium
DRN,DRP
3级
EPAct
YX3 2011.7.1
DRE,DRS
Y 2007.7.1
DT,DV
0.55KW，变频，抱闸制动，强制风冷等不适A用于GB18613-2012 。
1
中国的电动机能效标准
•
中国对中小型三相感应电动机在2002年颁发了能效 标准，2005年修订《GB18613-2006中小型三相异步电 动机能效限定值及能效等级》。
