灯具数量计算公式与光通量表
光源照度计算
光照度lux 表面单位面积上受到的光通量1lux=流明/平方米平均照度计算平均照度=光源总光通×CU×MF/面积光源总光通w*70 如150w的灯其光通量为150*70CU 利用系数一般为0.4 （室内）体育0.3维护系数MF 一般取0.7-0.8面积22*5=110m2 布置12盏150W 电灯12*150*70*0.4*0.8/110=366计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
室内照度计算表格
室内照度计算公式：
N*F=E*A/（LLD*LDD*CU）
=E*A/（M*CU）
N:灯具之总数
E:设计照度目标（Lux)
A:面积（平方米）
F:每盏灯的裸光源光通量（lm）
LLD：灯具的流明减少率
LDD：灯具积尘较少率
CU：LED利用系数
M:维护系数，一般空间设定为0.8
维护系数M（0.8-0.6）：
客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数M取0.8;
一般性的商店、超市、营业厅、影剧院、机械加工车间、车站等场所维护系数M取0.7;
污染指数较大的场所维护系数M则可取到0.6左右
利用系数CU（0.7-0.45）：
空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；
而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；
筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；
而像光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
空间越宽大，CU就越高；配光越窄CU也越高；，例如瘦高的“烟囱楼”，CU就很低，需要配光窄的灯具
护系数M取0.8;
7;
面,所以与照明灯具的设计、安装高度、房间低，需要配光窄的灯具。
灯位数量如何计算公式
灯位数量如何计算公式在室内设计和照明设计中，灯位数量的计算是一个非常重要的步骤。
灯位数量的合理安排可以有效地提高照明效果，为室内空间营造出舒适的氛围。
那么，灯位数量如何计算呢？下面我们将介绍一些常见的计算公式和方法。
首先，我们需要明确一点，灯位数量的计算是根据室内空间的大小、用途和照明需求来确定的。
不同的空间和用途需要不同数量和类型的灯具来满足照明需求。
因此，在计算灯位数量时，需要考虑以下几个因素：1. 室内空间的大小。
2. 室内空间的用途。
3. 照明需求和光照标准。
接下来，我们将介绍一些常见的计算公式和方法，帮助大家更好地理解灯位数量的计算。
1. 均匀照明法。
均匀照明法是一种常用的灯位数量计算方法，它根据室内空间的大小和用途来确定灯位数量。
具体计算步骤如下：Step 1，根据室内空间的大小和用途确定照明需求。
一般来说，不同的室内空间需要的光照强度是不同的，比如办公室和会议室需要的光照强度要高于走廊和储藏室。
Step 2，根据照明需求确定灯具的光通量。
光通量是灯具发出的光束总量，通常以流明（lm）为单位。
不同类型的灯具有不同的光通量，比如LED灯具和荧光灯具的光通量是不同的。
Step 3，根据室内空间的大小和用途确定灯具的布置方式和间距。
一般来说，灯具的布置方式和间距会影响到照明效果，需要根据实际情况来确定。
Step 4，根据上述信息计算灯位数量。
灯位数量 = 室内空间的总光通量 / 单个灯具的光通量。
2. 最小照明强度法。
最小照明强度法是另一种常用的灯位数量计算方法，它根据室内空间的大小和用途来确定灯位数量。
具体计算步骤如下：Step 1，根据室内空间的大小和用途确定照明需求。
一般来说，不同的室内空间需要的最小照明强度是不同的，比如办公室和会议室需要的最小照明强度要高于走廊和储藏室。
Step 2，根据照明需求确定灯具的光照分布曲线。
光照分布曲线是描述灯具光照分布规律的曲线，根据实际情况确定。
Step 3，根据室内空间的大小和用途确定灯具的布置方式和间距。

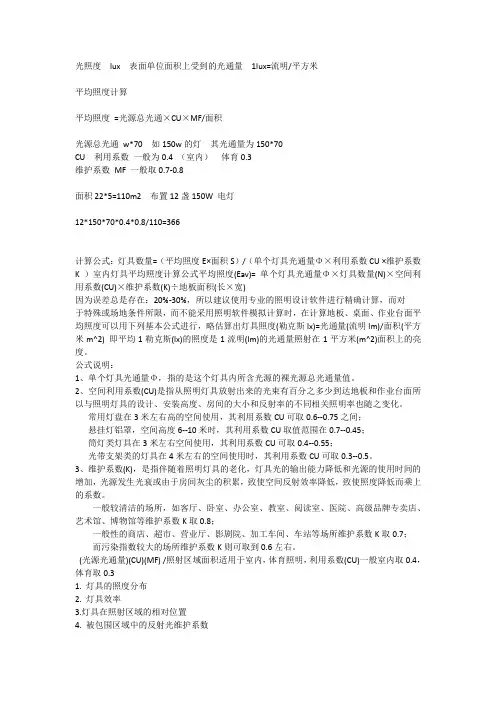

光源照度计算
光源照度计算This model paper was revised by the Standardization Office on December 10, 2020光照度 lux 表面单位面积上受到的光通量 1lux=流明/平方米平均照度计算平均照度 =光源总光通×CU×MF/面积光源总光通 w*70 如150w的灯其光通量为150*70CU 利用系数一般为（室内）体育维护系数 MF 一般取面积22*5=110m2 布置12盏150W 电灯12*150*70**110=366计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在；筒灯类灯具在3米左右空间使用，其利用系数CU可取；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取。

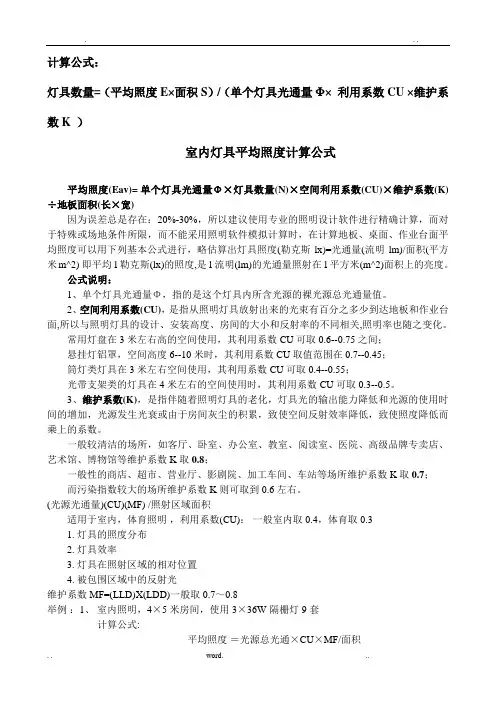

灯具数量计算公式与光通量表
计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。

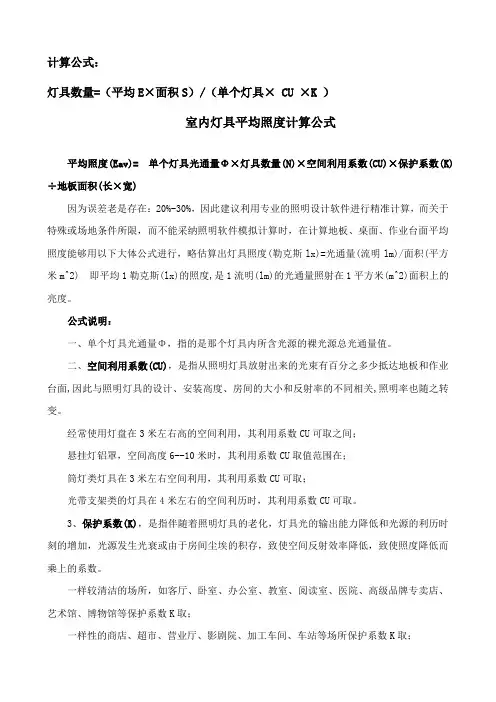

灯具数量计算公式与光通量表
计算公式：灯具数量=（平均E×面积S）/（单个灯具× CU ×K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×保护系数(K)÷地板面积(长×宽)因为误差老是存在：20%-30%，因此建议利用专业的照明设计软件进行精准计算，而关于特殊或场地条件所限，而不能采纳照明软件模拟计算时，在计算地板、桌面、作业台面平均照度能够用以下大体公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：一、单个灯具光通量Φ，指的是那个灯具内所含光源的裸光源总光通量值。
二、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少抵达地板和作业台面,因此与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之转变。
经常使用灯盘在3米左右高的空间利用，其利用系数CU可取之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在；筒灯类灯具在3米左右空间利用，其利用系数CU可取；光带支架类的灯具在4米左右的空间利历时，其利用系数CU可取。
3、保护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的利历时刻的增加，光源发生光衰或由于房间尘埃的积存，致使空间反射效率降低，致使照度降低而乘上的系数。
一样较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等保护系数K取；一样性的商店、超市、营业厅、影剧院、加工车间、车站等场所保护系数K取；而污染指数较大的场所保护系数K那么可取到左右。
(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一样室内取，体育取1. 灯具的照度散布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光保护系数MF=(LLD)X(LDD)一样取～举例：一、室内照明，4×5米房间，利用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)××÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例：二、体育馆照明，20×40米场地，利用POWRSPOT 1000W金卤灯60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)××÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上部份品牌光源光通量数据汇总阅读说明一、本资料上大部份光源色温都为正白光（6000—6700K），涵盖本资料的95%。
灯具数量计算公式和光通量表
计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积适用于室，体育照明，利用系数(CU)：一般室取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室照明，4×5米房间，使用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）室灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
简单的照度计算公式
简单的照度计算公式正规的照度计算方法很复杂，有利于系数法、逐点法等等多种。
如果只需粗略计算，可采用这里介绍的简单的照度计算公式。
虽说简单,但足以为业余设计提供可较实用的数据了。
简单的照度公式如下：E=ｎ×Hφ×0.6×K1·K2·K3、S式中,E——受照面上的照度（Lx)S-—受照面积（m2）ｎ——灯的盏数Hφ——每盏灯的光通量（1m）K1-—灯型系数,见表3—8K2—-灯数系数,见表3—8K3——反射系数,见表3—8实用上述公式时，可先查表3-14确定K1-K3各值，将求得照度E。
如果与拟采用的照度相差很大，可改变灯的个数及光源（相当于待变每灯的光通）,直到接近为止（一般以功率瓦数大些的为好）。
通常一和54m2的教室，如果矩形排列4支40W的荧光灯,按计算（取K1、K2、K3，均为1）其照度为106。
71x。
比推荐的75～1501x的下限高。
这是可以的。
但如果想要打到它上限，则必须用6支40W的荧光灯才行.此时照度可达160Lx。
.照度（勒克斯lx)=光通量(流明lm）/面积(平方米m2) ，即平均1勒克斯(lx)的照度，是1流明(lm）的光通量照射在1平方米（m2)面积上的亮度.用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下，可以用下列公式进行计算：平均照度（Eav）= 单个灯具光通量Φ×灯具数量(N）×空间利用系数(CU）×维护系数(K)÷地板面积(长×宽).公式说明：(1）单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
（2）空间利用系数（CU），是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面，所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
如常用灯盘在3米左右高的空间使用，其利用系数CU可取0。
6-—0。
75之间；而悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7——0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4——0.55;而像光带支架类的灯具在4米左右的空间使用时,其利用系数CU可取0。
灯具数量计算公式定理与光通量表
计算公式：灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套计算公式:平均照度＝光源总光通×CU×MF/面积(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux结论：平均照度1000Lux以上举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
灯具配光计算
灯具配光计算夏清明所谓灯具配光，指的是灯具发光强度的空间分布，通常用若干个具有代表性的平面上，光强值随角度的变化曲线（可在极坐标系或者直角坐标系中给出）来表达，称为配光曲线。
灯具的空间光强分布由分布光度计测量得到，原始数据以光强数据表的形式给出。
本文以下所有的计算都是以光强数据表为基础而展开的。
第一部分 基本计算1.基本概念、公式光强：光源在给定方向上单位立体角内所传输的光通量。
1.1.1照度：单位面积上所接收得到的光通量。
1.1.2亮度：光源在某一方向上,单位投影面积上和单位立体角内所发出的光通量。
1.1.3 由光强、照度、亮度的定义式，可推导出两个非常重要的公式：1.1.41.1.5这两个公式在灯具配光计算中经常要用到。
公式中各参量的意义参见图1.1。
图1.12.光通量的计算设想一个闭合球面，灯具位于球心，球的半径等于分布光度计的测试距离。
将这闭合球面细分成很多环带。
图1.2如图1.2所示，介于垂直角度γ1 和γ2之间的第n个环带所对应的光通量等于1.2.1称为环带系数，简称ZF。
介于水平角度C1，C2，垂直角度γ1，γ2之间的区域，其所对应的环带系数为1.2.2总光通量等于n为环带数。
1.2.3 例如，我们每隔10⁰分割一个环带，总共应该分割出18个环带，总光通量等于1.2.4I1，I2，…I18分别为对应环带上的平均光强。
),…)如果只计算垂直角度0⁰到90⁰区间的光通量，即为灯具的下射光通量，总光通量减去下射光通量，即为灯具的上射光通量。
到底将整个球面分割成多少个环带，取决于灯具的配光。
如果光强随角度变化剧烈，环带数应该多一些，比如每隔2⁰划分一个环带。
其他情况角度间隔可以适当大一些，5⁰或者10⁰就可以了。
事实上，光通量的计算思路就是把整个球面分割成若干区域（划分的细密程度取决于你想要达到的精度），落到每一小块上的光通量等于这一小块上的平均光强乘以相应的环带系数，所有区域上的光通量累加求和，得到灯具总光通量。
建筑电气照明之照明计算
建筑电气照明之照明计算首先，建筑照明的照明计算需要确定各个区域的光照度要求，即不同区域所需的光照强度。
根据建筑物的用途和功能，可以参考国家相关的照明标准和规范来确定光照度要求。
例如，一般的办公室需要的光照度为300-500勒克斯，而图书馆和阅览室需要的光照度则较高，一般在500-1000勒克斯以上。
确定了各个区域的光照度要求后，下一步就是确定所需的照明灯具的数量。
照明灯具的数量可以通过简单的公式来计算，公式为：N=(E×A)/(E0×η)其中，N为所需的照明灯具数量，E为所需的光照度，A为需要照明的区域的面积，E0为照明灯具的光效，η为照明系统的总效率。
照明灯具的光效表示单位的能量输入下，灯具所发出的光通量，通常以流明/瓦特（lm/W）为单位。
不同类型的照明灯具具有不同的光效，例如白炽灯的光效一般在10-20 lm/W，荧光灯的光效一般在60-70 lm/W，而LED灯的光效则达到了80-100 lm/W以上。
照明系统的总效率包含了灯具和其它组件的功率损耗、反射损耗和调光器的损耗等。
在实际计算中，可以根据经验值来取得一个适当的估计值，一般在0.8-0.9之间。
通过以上的公式计算出所需的照明灯具数量后，下一步就是确定照明灯具的布置方式。
灯具的布置需要考虑到照明要求、建筑结构和装修方式等因素。
一般来说，为了达到均匀的照明效果，可以采用等间距和等距照明的方式来布置灯具。
此外，还可以通过调整灯具的安装高度和角度来改变光照的分布。
最后，根据照明需求确定适合的照明灯具。
照明灯具的选择需要考虑到照明要求、能耗、使用寿命和维护成本等因素。
目前，LED灯具由于其高效节能、长寿命和环保等优点，已经逐渐取代传统的荧光灯和白炽灯成为主流的照明选择。
总结起来，建筑电气照明的照明计算包括确定光照度要求、计算照明灯具数量、灯具的布置和选择等步骤。
通过科学合理的照明计算，可以保证建筑物内各个区域的照明效果和照明质量，同时实现节能和环保的目标。
灯具照度计算说明
计算公式：灯具数量（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）室内灯具平均照度计算公式平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数C 可取0.6--0.75之间；悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K 取0.7；而污染指数较大的场所维护系数K则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.31. 灯具的照度分布2. 灯具效率3. 灯具在照射区域的相对位置4. 被包围区域中的反射光维护系数MF=(LLD)X(LDD)一般取0.7～0.8举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套计算公式: 平均照度＝光源总光通×CU×MF/面积 (2500×3×9)×0.4×0.8÷4÷5＝1080 Lux 结论：平均照度1000Lux以上举例：2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯60套计算公式：平均照度＝光源总光通×CU×MF/面积(105000×60)×0.3×0.8÷20÷40＝1890 Lux 结论：平均水平照度1500Lux以上，垂直照度1000Lux 以上。
LED灯珠数量计算及热阻
LED灯珠数量计算及热阻电源效率=LED电压×通过LED的电流÷输入功率光学效率=灯具光通量÷裸光源测试光通量注.以上均为瞬态测试正式的计算步骤：1、确定设计光效；假设客户要求是13W1800lm，那么此时光效要求就是139lm/W2、确定使用颗粒的电流：影响光效的主要有透光率、灯珠本身、热衰减系数（光通量衰减、VF衰减），公式如下：LED灯珠光效×透光率×衰减系数×电源效率=灯具光效比如现在需要做的灯管，透光率94%，瞬态到稳态光效衰减1.5%，电源效率90%，灯珠光效即139lm/W÷0.94÷0.985÷0.9=167lm/W。
通过查表，得到一个合适的电流55mA3、确定灯珠数量单颗灯珠功率×数量=灯具功率×电源效率×衰减系数电流确定后，查表可以得到单颗功率0.153W。
数量=13×0.9×0.975÷0.153=75颗，但这个数量不能直接使用，因为还要考虑电源的参数，搭配合适的串并联，得到最终一个准确的数值：40串2并。
热阻(thermal resistance)，是物体对热量传导的阻碍效果。
热阻的单位为℃/W，即物体持续传热功率为1W时，导热路径两端的温差。
LED的热阻是指LED点亮后，热量传导稳定时，芯片表面每1W耗散，PN结点的温外与连线的支加或散热基板之间的温度差就是LED的热阻Rth。
热阻值一般常用θ或是R表示，其中Tj为接面位置的温度，Tx 为热传到某点位置的温度，P为匯入的发热功率。
热阻大表示热不容易传递，因此套件所产生的温度就比对高，由热阻可以判断及预测套件的发热状况。
℃/W数值越低，表示芯片中的热量向外界传导越快。
因此，降低了芯片中PN结的温度有利于LED寿命的延长。
那麼影响LED元件热阻的主要因素有哪些呢？如何降低LED元件的热阻呢？1、LED芯片架构与原物料也是影响LED热阻大小的因素之一，减少LED本身的热阻是先期条件；2、不同导热系数的热沉材料，如铜、铝等对于LED热阻大小的影响也很大，因此选取合适的热沉材料也是降低LED元件热阻的方法之一。
照明灯具数量计算资料讲解
4、300*300mm，由150颗灯珠组成，额定功率为9W，光通量>=900LM
维护系数：摘录自GB50034-2013
照明灯具数量计算
灯具数量计算参数
房间（场所）
参考平面及其高度
照度标准值（lx）
居住建筑起居室（一般活动)
0.75m水平面
100
居住建筑起居室（书写阅读）
0.75m水平面
300宜用混合照明
居住建筑餐厅
0.75m餐桌面
150
图书馆一般阅览室
0.75m水平面
300
办公建筑普0.75m水平面
300
医院候诊室、挂号厅
0.75m水平面
200
学校教室
课桌面
300
学校教室黑板
黑板面
500
公用场所普通走廊、流动区域
地面
50
公用场所自动扶梯
地面
50
工业建筑机械加工粗加工
0.75m水平面
200
工业建筑机械加工一般加工公差≥0.1mm
0.75m水平面
300应另加局部照明
工业建筑机械加工精密加工公差<0.1mm
27500
400
55000
节能灯
48
3500
85
5100
150
8000
200
10500
无极荧光灯
85
5100
165
10000
LED平板灯：
1、600*1200mm，由650颗灯珠组成，额定功率为60W，光通量>=4500LM
2、300*1200mm，由420颗灯珠组成，额定功率为26W，光通量>=2200LM
LED灯珠数量计算及热阻
电源效率=LED电压×通过LED的电流÷输入功率光学效率=灯具光通量÷裸光源测试光通量注.以上均为瞬态测试正式的计算步骤：1、确定设计光效；假设客户要求是13W1800lm，那么此时光效要求就是139lm/W2、确定使用颗粒的电流：影响光效的主要有透光率、灯珠本身、热衰减系数（光通量衰减、VF衰减），公式如下：LED灯珠光效×透光率×衰减系数×电源效率=灯具光效比如现在需要做的灯管，透光率94%，瞬态到稳态光效衰减1.5%，电源效率90%，灯珠光效即139lm/W÷0.94÷0.985÷0.9=167lm/W。
通过查表，得到一个合适的电流55mA3、确定灯珠数量单颗灯珠功率×数量=灯具功率×电源效率×衰减系数电流确定后，查表可以得到单颗功率0.153W。
数量=13×0.9×0.975÷0.153=75颗，但这个数量不能直接使用，因为还要考虑电源的参数，搭配合适的串并联，得到最终一个准确的数值：40串2并。
热阻(thermal resistance)，是物体对热量传导的阻碍效果。
热阻的单位为℃/W，即物体持续传热功率为1W时，导热路径两端的温差。
LED的热阻是指LED点亮后，热量传导稳定时，芯片表面每1W耗散，PN结点的温外与连线的支加或散热基板之间的温度差就是LED的热阻Rth。
热阻值一般常用θ或是R表示，其中Tj为接面位置的温度，Tx为热传到某点位置的温度，P为匯入的发热功率。
热阻大表示热不容易传递，因此套件所产生的温度就比对高，由热阻可以判断及预测套件的发热状况。
℃/W数值越低，表示芯片中的热量向外界传导越快。
因此，降低了芯片中PN结的温度有利于LED寿命的延长。
那麼影响LED元件热阻的主要因素有哪些呢？如何降低LED元件的热阻呢？1、LED芯片架构与原物料也是影响LED热阻大小的因素之一，减少LED本身的热阻是先期条件；2、不同导热系数的热沉材料，如铜、铝等对于LED热阻大小的影响也很大，因此选取合适的热沉材料也是降低LED元件热阻的方法之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算公式：
灯具数量=（平均照度E×面积S）/（单个灯具光通量Φ×利用系数CU ×维护系数K ）
室内灯具平均照度计算公式
平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽)
因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：
1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面,所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关,照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU可取0.6--0.75之间；
悬挂灯铝罩，空间高度6--10米时，其利用系数CU取值范围在0.7--0.45；
筒灯类灯具在3米左右空间使用，其利用系数CU可取0.4--0.55；
光带支架类的灯具在4米左右的空间使用时，其利用系数CU可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K取0.8；
一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K取0.7；
而污染指数较大的场所维护系数K则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积
适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.3
1. 灯具的照度分布
2. 灯具效率
3. 灯具在照射区域的相对位置
4. 被包围区域中的反射光
维护系数MF=(LLD)X(LDD)一般取0.7～0.8
举例：1、室内照明，4×5米房间，使用3×36W隔栅灯9套
计算公式:
平均照度＝光源总光通×CU×MF/面积
(2500×3×9)×0.4×0.8÷4÷5 ＝1080 Lux
结论：平均照度1000Lux以上
举例： 2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯 60套
计算公式：
平均照度＝光源总光通×CU×MF/面积
(105000×60)×0.3×0.8÷20÷40 ＝1890 Lux
结论：平均水平照度1500Lux以上，垂直照度1000Lux以上计算公式：
灯具数量=（平均照度E×面积S ）/（单个灯具光通量Φ× 利用系数CU ×维护系数K ）
室内灯具平均照度计算公式
平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地板面积(长×宽) 因为误差总是存在：20%-30%，所以建议使用专业的照明设计软件进行精确计算，而对于特殊或场地条件所限，而不能采用照明软件模拟计算时，在计算地板、桌面、作业台面平均照度可以用下列基本公式进行，略估算出灯具照度(勒克斯lx)=光通量(流明lm)/面积(平方米m^2) 即平均1勒克斯(lx)的照度, 是1流明(lm)的光通量照射在1平方米(m^2)面积上的亮度。
公式说明：
1、单个灯具光通量Φ，指的是这个灯具内所含光源的裸光源总光通量值。
2、空间利用系数(CU)，是指从照明灯具放射出来的光束有百分之多少到达地板和作业台面, 所以与照明灯具的设计、安装高度、房间的大小和反射率的不同相关, 照明率也随之变化。
常用灯盘在3米左右高的空间使用，其利用系数CU 可取0.6--0.75之间；
悬挂灯铝罩，空间高度6--10米时，其利用系数CU 取值范围在0.7--0.45；
筒灯类灯具在3米左右空间使用，其利用系数CU 可取0.4--0.55；
光带支架类的灯具在4米左右的空间使用时，其利用系数CU 可取0.3--0.5。
3、维护系数(K)，是指伴随着照明灯具的老化，灯具光的输出能力降低和光源的使用时间的增加，光源发生光衰或由于房间灰尘的积累，致使空间反射效率降低，致使照度降低而乘上的系数。
一般较清洁的场所，如客厅、卧室、办公室、教室、阅读室、医院、高级品牌专卖店、艺术馆、博物馆等维护系数K 取0.8；
一般性的商店、超市、营业厅、影剧院、加工车间、车站等场所维护系数K 取0.7；而污染指数较大的场所维护系数K 则可取到0.6左右。
(光源光通量)(CU)(MF) /照射区域面积
适用于室内，体育照明，利用系数(CU)：一般室内取0.4，体育取0.3
1. 灯具的照度分布
2. 灯具效率
3. 灯具在照射区域的相对位置
4. 被包围区域中的反射光
维护系数MF=(LLD)X(LDD)一般取0.7～0.8
举例：1、室内照明，4×5米房间，使用3×36W 隔栅灯9套
计算公式:
平均照度＝光源总光通×CU ×MF/面积
(2500×3×9) ×0.4×0.8÷4÷5 ＝1080 Lux
结论：平均照度1000Lux 以上
举例：2、体育馆照明，20×40米场地，使用POWRSPOT 1000W金卤灯60套
计算公式：
平均照度＝光源总光通×CU ×MF/面积
(105000×60) ×0.3×0.8÷20÷40 ＝1890 Lux
结论：平均水平照度1500Lux 以上，垂直照度1000Lux 以上
部分品牌光源光通量数据汇总
阅读说明
1、本资料上大部分光源色温都为正白光（6000—6700K ），涵盖本资料的95%。
2、在同等功率、同类型、同品牌的情况下，光源的光通量数值一般来说会随色温数值降低而增大。
举例，“三雄‧极光T8 18W” 中“6500K ”的光通量为1000Lm ，而“2700K ”的光通量为1200 Lm。
该规律的准确度为97%。
3、荧光灯（含日光灯管及H 型管）的光通量数值与温度有关。
一般说来，灯具温度在35℃时，光通量数值达到最大，低于35℃或高于35℃光通量数值均会降低。
本资料中的荧光灯系列的光通量均取其35℃时的数值
4、本资料只是截取了几家在灯具照明行业中排名靠前的厂牌的部分产品。
由于产品系列很多不能一一列举，但管中窥豹，希望能给各位带来些许作用。
5、本资料可作为开放式资料。
各位同事在业务过程中发现有新厂牌新产品，可以补充更新该资料，使到该资料更完整。
部分品牌光源光通量数据汇总
阅读说明
1、本资料上大部分光源色温都为正白光（6000—6700K），涵盖本资料的95%。
2、在同等功率、同类型、同品牌的情况下，光源的光通量数值一般来说会随色温数值降低而增大。
举例，“三雄‧极光T8 18W”中“6500K”的光通量为1000Lm，而“2700K”的光通量为1200 Lm。
该规律的准确度为97%。
3、荧光灯（含日光灯管及H型管）的光通量数值与温度有关。
一般说来，灯具温度在35℃时，光通量数值达到最大，低于35℃或高于35℃光通量数值均会降低。
本资料中的荧光灯系列的光通量均取其35℃时的数值
4、本资料只是截取了几家在灯具照明行业中排名靠前的厂牌的部分产品。
由于产品系列很多不能一一列举，但管中窥豹，希望能给各位带来些许作用。
5、本资料可作为开放式资料。
各位同事在业务过程中发现有新厂牌新产品，可以补充更新该资料，使到该资料更完整。
资料来源：雷士照明官方网站/
注：雷士照明生产的日光灯管在官网上无记载光通量及光效数据，网上也无更多资料提供，故不列表说明。
半螺旋节能灯【灯体前部分（即靠近灯头的部分）
为直线状，后部分为螺旋状】：
全螺旋节能灯（整个灯体部分皆成螺旋状）
：
3U型节能灯：
2U型节能灯：
资料来源：欧普官网/productinfo.asp?id=489 节能灯：
插管系列（灯体形状类似2U型节能灯，灯头为直插入式）：
球泡灯
注：欧普照明生产的日光灯管在官网上无记载光通量及光效数据，网上也无更多资料提供，故不列表说明。
飛利浦
資料來源：飛利浦官方網站/l/lamps/48815/cat/# 燈管：
節能燈
分离式紧凑型荧光灯（H型燈管）
佛山照明
资料来源：佛山照明官方网站/index.aspx 荧光灯管：
全螺旋型节能灯
半螺旋型电子节能灯
4U 型电子节能灯
3U 型电子节能灯
2U 型电子节能灯
三雄‧极光照明
资料来源：三雄‧极光照明官方网站/product_list.php?cataid=24
螺旋管电子节能灯
双U型插拔式节能管（2针）
松下资料来源：松下光官方网站/
紧凑型自镇流(2U形)三基色荧光灯。
