EIGRP基本配置

1.实验拓补图2.实验名称Eigrp基本配置3.实验设备1841路由器4台，两台PC4.实验目的通过EIGRP实现沟通5.实验步骤连接四台路由器与两台PC给两台PC配置IP地址快速以太网口下的eigrp基本配置配置IP各个端口或PC的地址：enable 进入特权模式Configure terminal 进入全局模式interface f0/0或f0/1 进入各个端口ip address 192.168.1.1 255.255.255.0 这里举例配置1网段的ip地址。

No shutdown 启用Exit 退到上一级router eigrp 100 启用eigrpnetwork 192.168.1.0network 192.168.2.0 宣告直连网段no auto-summary 关闭路由汇总串口下的eigrp配置r#enable 进入特权模式r#configure terminal 进入全局模式r(config)#interface F0/0 进入各个端口r(config-if)#ip address 192.168.1.1 255.255.255.0这里举例配置1网段的ip地址。

r(config-if)#clock rate 64000 同步时钟r(config-if)#no shutdown 启用r(config)#router eigrp 100 启用eigrpr(config-if)#network 192.168.1.0 宣告直连网段r(config-if)#network 192.168.2.0r(config-router)#no auto-summary 关闭路由汇总6.实验结果PC1与PC2 之间可以相互通信。

7.实验总结没啥。

EIGRP

手动总结可以包括超网路由 Router(config-if)#ip summary-address eigrp asnumber network-address subnet-mask
此路由器在实际中不存在
9.5.3 手动总结
9.持的任何路由协议
使用 show interfaces 命令来检查 EIGRP 度量

带宽度量---是一种静态值。单位以kbps来表示。大多数串行接口使用默认带宽值 1544 Kbit（即 1,544,000 bps 或 1.544 Mbps）
9.3.2 EIGRP 度量

延迟－延迟是衡量数据包通过路由所需时间的指标是一种静态值，它以接口所连接的链路类型为基础，单位为微秒。EIGRP使用所有传出接口的延迟来进行计算。
目的 :防止路由环路优点:维护一个备用路由列表，其中包含它已确定为无环路由的备用路由，如果路由表中的主路由发生故障，则最佳的备用路由会立即添加到路由表中
9.1.8 管理距离(AD)

路由来源的可信性（即优先程度）
9.1.9 身份验证

EIGRP 支持对路由信息

加密认证
9.2.1 自治系统 (AS)

自治系统是由单个实体统一管理的一组网络，这些网络通过统一的策略连接到 Internet。下图中，ABCD四家公司全部由 ISP1管理和控制。ISP1在代表这些公司向 ISP2通告路由时，会提供一个统一的路由策略。

AS编号由Internet地址授权委员会IANA分配，该机构同时也分配IP地址空间。当地的Internet注册管理机构RIR负责从其获得的AS编号块中为实体分配编号。在2007年之前，AS编号的长度是16位，范围为0-65536；现在AS编号为32位，可用编号数目增加到超过40亿个。

IBGP与EBGP配置

IBGP 和EBGP 基本配置R1R4s0/0/1s0/0/0R2R3s0/0/0s0/0/0s0/0/1s0/0/0Lo0:1.1.1.1/24AS200. 本实验中IBGP 的路由器（R1，R2，R3）形成全互连的邻居关系，所以路由器R1,R2,R3均关闭同步，IBGP 路由器之间运行的IGP 是EIGRP ，为了提供BGP 建立邻居关系的TCP 连接和BGP 下一跳可达 R1(config)#router eigrp 1R1(config-router)#network 1.1.1.0 255.255.255.0 R1(config-router)#network12.12.12.0 255.255.255.0 R1(config-router)#no auto-summary R1(config)#router bgp 100 启动BGP 进程R1(config-router)#no synchronization 关闭同步R1(config-router)#bgp router-id 1.1.1.1 配置BGP 路由器IDR1(config-router)#neighbor 2.2.2.2 remote-as 100 指定邻居路由器及所在的ASR1(config-router)#neighbor 2.2.2.2 update-source Loopback0 指定更新源R1(config-router)#neighbor 3.3.3.3 remote-as 100R1(config-router)#neighbor 3.3.3.3 update-source Loopback0 R1(config-router)#network 1.1.1.0 mask 255.255.255.0 通告网络R1(config-router)#no auto-summary 关闭自动汇总R2(config)#router eigrp 1R2(config-router)#network 2.2.2.0 255.255.255.0R2(config-router)#network 12.12.12.0 255.255.255.0R2(config-router)#network 23.23.23.0 255.255.255.0R2(config-router)#no auto-summaryR2(config)#router bgp 100R2(config-router)#no synchronizationR2(config-router)#bgp router-id 2.2.2.2R2(config-router)#neighbor 1.1.1.1 remote-as 100R2(config-router)#neighbor 1.1.1.1 update-source Loopback0R2(config-router)#neighbor 3.3.3.3 remote-as 100R2(config-router)#neighbor 3.3.3.3 update-source Loopback0R2(config-router)#no auto-summaryR3(config)#router eigrp 1R3(config-router)#network 3.3.3.0 255.255.255.0R3(config-router)#network 23.23.23.0 255.255.255.0R3(config-router)#no auto-summaryR3(config)#router bgp 100R3(config-router)#no synchronizationR3(config-router)#bgp router-id 3.3.3.3R3(config-router)#neighbor 1.1.1.1 remote-as 100R3(config-router)#neighbor 1.1.1.1 update-source Loopback0R3(config-router)#neighbor 1.1.1.1 next-hop-self配置下一跳自我，即对EBGP邻居传入的路由，在通告给IBGP邻居的同时，强迫路由器通告自己是发送BGP更新的下一跳，而不是EBGP邻居R3(config-router)#neighbor 2.2.2.2 remote-as 100R3(config-router)#neighbor 2.2.2.2 update-source Loopback0R3(config-router)#neighbor 2.2.2.2 next-top-selfR3(config-router)#neighbor 34.34.34.4 remote-as 200R3(config-router)#no auto-summaryR4(config)#router bgp 200R4(config-router)#no synchronizationR4(config-router)#bgp router-id 4.4.4.4R4(config-router)#neighbor 34.34.34.3 remote-as 100R4(config-router)#no auto-summaryR4(config-router)#network 4.4.0.0 mask 255.255.255.0R4(config-router)#network 4.4.1.0 mask 255.255.255.0R4(config-router)#network 4.4.2.0 mask 255.255.255.0R4(config-router)#network 4.4.3.0 mask 255.255.255.0R4(config-router)#network 4.4.0.0 mask 255.255.252.0用network做路由汇总通告R4(config)#ip route 4.4.0.0 255.255.252.0 null0在IGP表中构造该汇总路由，否则不能用network通告技术要点：1.一台路由器只能启动一个BGP进程；2.命令neighbor后边跟的是邻居路由器BGP路由更新源的地址；3.BGP中的network命令与IGP不同，它只是将IGP中存在的路由条目（可以是直连、静态路由、动态路由）在BGP中通告。

EIGRP MD5验证的配置

EIGRP MD5验证本身的原理很简单，也必须通过“发送方的密码=接收方的密码”这个验证，其实跟明码的验证方式原理上并没有太大的区别，只不过这里的密码是经过加密的密码而已。

而所谓的MD5加密，无非就是用一个基本上不可逆的算法对一个字符串进行加密，也就是说你不能够通过被加密的那堆字符串倒推出加密前的字符串。

MD5加密在网站编程中被广泛用于对用户密码的加密，所以你在某个论坛上注册了账号，论坛的管理员也是不知道你的密码的，因为它只能看到一堆杂乱无章的字符串。

好，言归正传，现在我们那教材上的一个例子来说明EIGRP MD5验证的配置。

我们先把这两台路由器的配置给写出来，再进一步解析：R1#show running-config…key chain R1chainkey 1key-string abc123accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 04:01:00 Jan 1 2008key 2key-string efg456accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinite…interface FastEthernet0/0ip address 172.16.1.1 255.255.255.0!interface Serial0/0/1bandwidth 64ip address 192.168.1.101 255.255.255.254ip authentication mode eigrp 100 md5ip authentication key-chain eigrp 100 R1chain!router eigrp 100network 172.16.1.0 0.0.0.255network 192.168.1.0auto-summary--------------R2#show running-config…key chain R2chainkey 1key-string abc123accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinitekey 2key-string efg456accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinite…interface FastEthernet0/0ip address 172.16.1.1 255.255.255.0!interface Serial0/0/1bandwidth 64ip address 192.168.1.101 255.255.255.254ip authentication mode eigrp 100 md5ip authentication key-chain eigrp 100 R2chain!router eigrp 100network 172.16.1.0 0.0.0.255network 192.168.1.0auto-summary首先我们先看R1的配置，先看较下面关于接口的配置部分，可以看到MD5验证是在接口模式下进行配置的，这里我们使用ip authentication mode eigrp 100 md5命令来指出验证方式为md5，对自治系统号为100的EIGRP有效。

实施基本的ergip路由

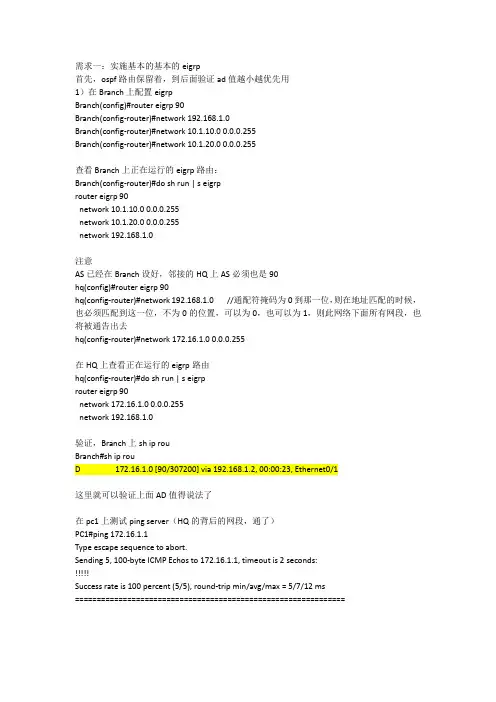

需求一：实施基本的基本的eigrp首先，ospf路由保留着，到后面验证ad值越小越优先用1）在Branch上配置eigrpBranch(config)#router eigrp 90Branch(config-router)#network 192.168.1.0Branch(config-router)#network 10.1.10.0 0.0.0.255Branch(config-router)#network 10.1.20.0 0.0.0.255查看Branch上正在运行的eigrp路由：Branch(config-router)#do sh run | s eigrprouter eigrp 90network 10.1.10.0 0.0.0.255network 10.1.20.0 0.0.0.255network 192.168.1.0注意AS已经在Branch设好，邻接的HQ上AS必须也是90hq(config)#router eigrp 90hq(config-router)#network 192.168.1.0//通配符掩码为0到那一位，则在地址匹配的时候，也必须匹配到这一位，不为0的位置，可以为0，也可以为1，则此网络下面所有网段，也将被通告出去hq(config-router)#network 172.16.1.0 0.0.0.255在HQ上查看正在运行的eigrp路由hq(config-router)#do sh run | s eigrprouter eigrp 90network 172.16.1.0 0.0.0.255network 192.168.1.0验证，Branch上sh ip rouBranch#sh ip rouD 172.16.1.0 [90/307200] via 192.168.1.2, 00:00:23, Ethernet0/1这里就可以验证上面AD值得说法了在pc1上测试ping server（HQ的背后的网段，通了）PC1#ping 172.16.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 5/7/12 ms==============================================================。

路由协议EIGRP配置

路由协议EIGRP配置EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离矢量算法的内部网关路由协议，主要用于在大型企业网络中实现路由器之间的动态路由。

本文将介绍EIGRP的配置过程，以帮助读者更好地理解和应用该协议。

1. EIGRP的基本概念EIGRP是一种高效可靠的路由协议，具有以下特点：- 支持VLSM（可变长度子网掩码）：可以根据网络需求分配不同的子网掩码。

- 支持CIDR（无类别域间路由）：能够将多个连续的IP地址作为一个整体进行路由计算。

- 支持自动汇总：能够将多个子网自动合并为一个超网，减小路由表的规模。

- 支持无环路：使用DUAL（Diffusing Update Algorithm）算法，有效解决了路由循环的问题。

2. EIGRP的配置步骤在配置EIGRP之前，需要了解以下参数：- 自治系统号（AS number）：EIGRP所在的自治系统号，范围为1~65535。

- 路由器ID：用于区分不同的路由器，可以是IP地址的一部分，也可以手动指定。

下面是EIGRP的配置步骤：步骤1：进入路由器配置模式```Router# configure terminal```步骤2：配置EIGRP进程和AS号```Router(config)# router eigrp <AS号>```步骤3：添加网络```Router(config-router)# network <网络地址>```此命令将指定哪些接口将被EIGRP协议使用。

可以指定单个IP地址、子网地址或主机地址。

步骤4：配置路由器ID（可选）```Router(config-router)# eigrp router-id <路由器ID>```使用此命令可以手动指定路由器ID，如果不手动指定，将使用默认的路由器ID。

步骤5：配置其他可选参数（可选）根据需要，可以配置其他参数，如带宽、延迟、可靠性等。

实验一：EIGRP度量值计算(参考配置)

00sizemaxminuteinputrateminuteoutputratepacketsinputbufferreceivedinputerrorsabort646packetsoutput38760bytesoutputerrorsinterfaceresetsoutputbufferfailuresoutputbuffersswappedoutr2通过黄色背景的字体我们知道两个出口的带宽分别是r1的s10为1544m而r2的lo0为8000m所以r1去往r2lo0接口的bw应该按照最小的bw即r1s10接口的bw计算bw1544m2查看r1和r2的输出信息中的红色字体我们得出dly20000500025000usec这时我们得出r1去往r2lo0接口所在的网段即222232需要的开销值为metric1bw1dly256即metric110kbit1544kbit120000usec5000usec10usec25664762500256154464766839这里我对其取整即按照整数对其处理那么bw6476计算结果与实验得出的路由表中的结果是符合的补充
Gateway of last resort is not set
1.0.0.0/32 is subnetted, 1 subnets
C1.1.1.1 is directly connected, Loopback0
2.0.0.0/32 is subnetted, 1 subnets
D2.2.2.2 [90/2297856] via 12.1.1.2, 00:07:38, Serial1/0
Last clearing of "show interface" counters 01:08:06
Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

EIGRP协议基本配置和常用命令

配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。

* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。

eigrp配置的综合实训

eigrp配置的综合实训
EIGRP（Enhanced Interior Gateway Routing Protocol）是一个用于IP网络的动态路由协议，可以帮助网络管理员轻松管理和配置路由。

以下是EIGRP配置综合实训的步骤：
1. 配置基本网络设置：
- 配置主机IP地址和子网掩码。

- 配置路由器的主机名。

2. 启用EIGRP协议：
- 在路由器上启用EIGRP进程。

- 配置EIGRP AS号码（Autonomous System）。

3. 配置EIGRP邻居关系：
- 配置路由器之间的邻居关系。

- 使用neighbor指令指定邻居路由器的IP地址。

4. 配置EIGRP网络：
- 使用network指令配置使用EIGRP协议的网络。

- 确保所有需要使用EIGRP协议的网络都被包含在内。

5. 配置EIGRP路由策略：
- 配置路由器的EIGRP路由策略。

- 使用路由地图（Route Map）来控制通告的路由。

6. 验证EIGRP配置：
- 使用show命令验证EIGRP邻居关系是否建立。

- 使用show ip route命令验证路由表中是否包含正确的EIGRP路由。

7. 测试EIGRP实时性和容错性：
- 运行traceroute命令验证EIGRP路由。

- 模拟故障，并观察EIGRP协议重新计算路由的能力。

在进行综合实训之前，建议提前了解EIGRP协议的基本概念和相关配置命令。

另外，确保使用网络仿真工具（如Packet Tracer）或实际物理设备进行实验，以便实际操作和验证配置的效果。

EIGRP路由协议

EIGRP路由协议EIGRP（Enhanced Interior Gateway Routing Protocol）是一种用于IP网络中的路由协议，它是基于距离矢量算法的一种增强型路由协议。

EIGRP是思科（Cisco）公司开发的一种专有协议，它可以在广域网（WAN）和局域网（LAN）中实现快速而可靠的路由选择。

1.快速收敛：EIGRP使用了增量更新的技术，只发送那些关于路由更新的部分，这样可以大大减少网络流量和带宽占用。

同时，EIGRP还使用了可靠的传输机制，确保路由信息的可靠传输。

这些技术使EIGRP能够快速地收敛，即使在大规模网络中也能保持网络的高效性能。

2.支持多种网络：EIGRP可以在多种网络环境中使用，包括IPv4和IPv6网络。

它可以在IP网络中与其他路由协议如OSPF（Open Shortest Path First Protocol）和RIP（Routing Information Protocol）共存，实现灵活的路由选择。

3.优先选择：EIGRP通过使用带有可调节的距离和可靠性因子来决定最佳路径。

这些因素可以根据网络的特点和要求进行调整，以便选择最佳路径。

此外，EIGRP还考虑了网络负载和延迟等因素，以确保选择的路径能够满足网络需求。

4.支持VLSM：EIGRP可以使用可变长度子网掩码（VLSM）来实现更有效的IP地址分配。

VLSM允许网络管理员将一个大的IP地址块分割为大小不同的子网，以适应不同的网络需求。

这种灵活性使网络管理更加简单和有效。

5.可扩展性：EIGRP使用了基于分层的路由转发算法，将网络划分为多个区域，并在每个区域中使用不同的路由器来进行路由计算。

这种分层的设计使EIGRP能够自动适应网络的扩展，将网络划分为更小的区域，以减少路由器之间的通信负载，提高网络的可扩展性。

6.支持可靠性：EIGRP使用了可靠性机制来确保路由信息的可靠传输。

当有路由信息发生变化时，EIGRP会将更新信息广播给周围的路由器，并等待对方的响应。

思科EIGRP协议概述、特点及配置详解

思科EIGRP协议概述、特点及配置详解本⽂讲述了思科EIGRP协议概述、特点及配置。

分享给⼤家供⼤家参考，具体如下：1. EIGRP概述2. EIGRP特点3. EIGRP中四个关键机制3.1 保活机制3.2 PDM（协议相关模块）3.3 RTP（可靠传输协议）3.4 DUAL算法3.4.1 hello保活机制3.4.2 原理3.4.3 查询包发出的情况3.4.4 发出查询包的前提3.4.5 末梢设备4. metric计算5. EIGRP的数据包5.1 hello5.2 Update5.3 Query5.4 Reply5.5 ACK6. EIGRP的⼯作过程7. EIGRP的配置7.1 邻居表（1）查看邻居表（2）各字段的含义7.2 拓扑表（1）查看拓扑表（2）各字段的含义（3）卡在活动状态（4）修改带宽（5）⾮等开销负载均衡7.3 路由表（1）各字母的含义8. EIGRP扩展配置8.1 状态机8.2 ⼿⼯汇总8.3 ⼿⼯认证8.3.1 普通认证8.3.2 最强认证8.4 被动接⼝8.5 缺省路由(1)接⼝下⼿⼯汇总(2)重发布静态(3)宣告缺省路由(4)default-network做法8.6 偏移列表9. EIGRP协议的⼩特性9.1 EIGRP的接⼝带宽占⽤率9.2 EIGRP的查询机制9.3 末梢管理(1)限制查询范围的⽅法1. EIGRP概述EIGRP（⽆类别距离⽮量IGP协议）,有时也被描述成⼀个具有链路状态协议⾏为特性的距离⽮量协议。

距离⽮量协议是路由器之间共享路由器所知道的所有信息，但仅仅限于在与之直连的邻居之间共享；⽽链路状态协议虽然只通告它们直连链路的信息，但是链路状态协议可以在它们的路由选择域或区域内的所有路由器上共享这些信息2. EIGRP特点⾼级的DV协议100%⽆环收敛速度快（在中⼤型⽹络中）仅触发更新，⽆周期更新⽀持多种⽹络层协议（IP、IPX、Appletalk）⽀持任意节点汇总⽀持VLSM和CIDR在⼴域⽹配置简单⽀持⾮等开销负载均衡⽀持认证组播更新（224.0.0.10）和单播更新代替⼴播更新3. EIGRP中四个关键机制3.1 保活机制hello time时间5s或60s，3倍的hold time接⼝带宽⼩于或等于2.048M为60s hello time，⼤于2.048M为5s hello time3.2 PDM（协议相关模块）⽀持多种⽹络层协议，EIGRP协议实现了IP协议、IPX协议和AppleTalk协议的模块，它可以担负起某⼀特定协议的路由选择任务。

配置EIGRP的默认网络

使用IP default-network 配置EIGRP的默认网络一、实验拓扑二、设备配置2.1R1模拟外部网络配置如下R1R1>enR1#conf tR1(config)#int e 1/0R1(config-if)#ip add 12.1.1.1 255.255.255.0R1(config-if)#no shR1(config-if)#int lo 0R1(config-if)#ip add 172.16.0.1 255.255.255.0R1(config-if)#int lo 1R1(config-if)#ip add 172.16.1.1 255.255.255.0 R1(config-if)#int lo 2R1(config-if)#ip add 172.16.2.1 255.255.255.0 R1(config-if)#int lo 3R1(config-if)#ip add 172.16.3.1 255.255.255.0 R1(config-if)#ip route 0.0.0.0 0.0.0.0 12.1.1.2R1(config)#2.2EIGRP 域内路由器配置R2R2>enR2#conf tR2(config)#int e 1/0R2(config-if)#ip add 12.1.1.2 255.255.255.0R2(config-if)#no shR2(config-if)#int e 1/1R2(config-if)#ip add 23.1.1.2 255.255.255.0R2(config-if)#no shR2(config-if)#int e 1/2R2(config-if)#ip add 24.1.1.2 255.255.255.0R2(config-if)#no shR2(config-if)#router ei 50R2(config-router)#net 23.1.1.0 0.0.0.255R2(config-router)#net 24.1.1.0 0.0.0.255R2(config-router)#R3R3>enR3#conf tR3(config)#int e 1/0R3(config-if)#ip add 23.1.1.3 255.255.255.0R3(config-if)#no shR3(config-if)#router ei 50R3(config-router)#net 23.1.1.0 0.0.0.255R3(config-router)#R4R4>enR4#conf tR4(config)#int e 1/0R4(config-if)#ip add 24.1.1.4 255.255.255.0R4(config-if)#no shR4(config-if)#router ei 50R4(config-router)#net 24.1.1.0 0.0.0.255三、验证3.1EIGRP邻居关系已经建立R2(config-router)#do show ip ei neiIP-EIGRP neighbors for process 50H Address Interface Hold Uptime SRTT RTO Q Seq(sec) (ms) Cnt Num1 24.1.1.4 Et1/2 11 00:00:50 115 690 0 30 23.1.1.3 Et1/1 11 00:01:34 82 492 0 3R2(config-router)#✧在R2上配置用于到达外部网络的静态路由R2(config-router)#R2(config-router)#ip route 0.0.0.0 0.0.0.0 12.1.1.1R2(config)#✧R2可以到达外部网络R2(config)#do ping 172.16.0.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.0.1, timeout is 2 seconds:.!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 28/46/72 ms R2(config)#3.2R3和R4没有路由无法访问外网R3(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set23.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, Ethernet1/0D 24.0.0.0/8 [90/307200] via 23.1.1.2, 00:04:11, Ethernet1/0R3(config-router)#R4(config-router)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setD 23.0.0.0/8 [90/307200] via 24.1.1.2, 00:03:41, Ethernet1/024.0.0.0/24 is subnetted, 1 subnetsC 24.1.1.0 is directly connected, Ethernet1/0R4(config-router)#3.3使用IP default-network在R2上使用IP default-network配置默认网络R2(config-router)#router ei 50R2(config)#router ei 50R2(config-router)#network 12.0.0.0R2(config-router)#ip default-network 12.0.0.0R2(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 12.1.1.1 to network 0.0.0.023.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 23.1.1.0/24 is directly connected, Ethernet1/1D 23.0.0.0/8 is a summary, 00:00:26, Null0 //24.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 24.1.1.0/24 is directly connected, Ethernet1/2D 24.0.0.0/8 is a summary, 00:00:26, Null0* 12.0.0.0/8 is variably subnetted, 2 subnets, 2 masksC 12.1.1.0/24 is directly connected, Ethernet1/0D* 12.0.0.0/8 is a summary, 00:00:12, Null0 //eigrp 默认网络S* 0.0.0.0/0 [1/0] via 12.1.1.1 //静态默认路由R2(config)#R3(config)#do show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 23.1.1.2 to network 12.0.0.023.0.0.0/24 is subnetted, 1 subnetsC 23.1.1.0 is directly connected, Ethernet1/0D 24.0.0.0/8 [90/307200] via 23.1.1.2, 00:43:38, Ethernet1/0D* 12.0.0.0/8 [90/307200] via 23.1.1.2, 00:02:33, Ethernet1/0//R3已经学到了默认路由3.4测试连通性R3(config)#R3(config)#do ping 172.16.0.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.0.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 44/66/92 msR3(config)#备注：使用ip default-network 通告的路由，前提是必须先把接口的主类网络宣告进EIGRP进程中，否则EIGRP无法通告该条默认路由。

Eigrp基本配置

Eigrp基本配置由于属于基本协议，使用思科的Cisco Packet Tracer Instructor软件进行模拟。

1.首先设置几台终端的和路由器的IP地址。

（1）PC0 Ip address: 192.168.1.2 gateway:192.168.1.1（网关）PC1 ip address:192.168.1.3 gateway:192.168.1.1PC2 ip address:192.168.4.2 gateway:192.168.4.1PC3 ip address:192.168.4.3 gateway:192.168.4.1（2）设置几台路由器的端口IP地址R0设置f0/0:192.168.1.1Router>enableRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z. Router(config)#interface f0/0Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitf0/1:192.168.2.1Router(config)#interface f0/1Router(config-if)#ip address 192.168.2.1 255.255.255.0 Router(config-if)#no shutdown以下几个路由器以此分别设置为R1 f0/0:192.168.2. 2 f0/1:192.168.3.1R2 f0/0:192.168.3.2 f0/1:192.168.4.12.给路由器配置EIGRP协议在特权模式下输入R0:Router(config)#router eigrp 10Router(config-router)#network 192.168.1.0 0.0.0.255Router(config-router)#network 192.168.2.0 0.0.0.255其中192.168.1.0和192.168.2.0是与路由器R0相连的网段，0.0.0.255是这两个网段地址子网掩码的反码（反码等于255.255.255.255减去其子网掩码）在指令router eigrp 10中，10表示自治域号autonomous-system，autonomous-system可以随意建立，并非实际意义上的autonomous-system,但运行EIGRP的路由器要想交换路由更新信息其autonomous-system需相同。

EIGRP配置

从配置的角度比静态路由简单，但是我们将全部工作交由路由器自身完成。
Displaying the IP Routing Table
AD RIP
跳数
每30秒更新一次，已更新7秒，距下次更新还剩 30-7＝23秒
Verifying the RIP Configuration
各类定时器
端口
直连网络相邻路由器 AD
弥散更新算法 DUAL——术语
(a) • 可行的距离 Feasible Distance FD：这是一个沿所有路径到达远程网络的最佳度量。它将会出现在路由表中。可行距离的值是由邻居报告的度量值（称为被报告距离），加上报告此路由的邻居的度量值而构成的。
A (1)
B (2)
FD:可行距离 AD:通告距离 • 被报告距离：也称通告距离 AD，是一个 FS:可行后继路由器由邻居报告的到达远程网络的度量。它也 Successor:后继路由器是这个邻居的路由表中的度量值，并且也与拓扑表由代表路径斜线后面的数值相同。 (1) D
A (1)
Topology (fd) (Successor)
(2)
(1)
(1)
C
E
E EIGRP (a) via D via C
FD AD 3 3 2 4 3
Topology (fd) (Successor)
DUAL有限状态机算法实例 - 初始
(a) FD:可行距离 AD:通告距离 FS:可行后继路由器 Successor:后继路由器 (1) B (2) D C (a) EIGRP via B via D via E D EIGRP (a) via B via C FD AD 3 3 1 4 2 4 3 FD AD 2 2 1 5 3 Topology (fd) (Successor) (fs)

EIGRP带宽实例配置详解

EIGRP带宽实例配置详解EIGRP带宽实例配置详解实际上串行接口的带宽并不是默认值，这里我们按照需求修改接口的带宽并修改EIGRP 占用带宽的百分比例。

拓扑图如下：CCNP：修改带宽占用比：R1(config)# interface s0/0R1(config-if)# bandwidth 128 //注意，这里的单位是KB/sR1(config-if)# ip bandwidth-percent eigrp 100 40 //修改EIGRP 路由信息占用带宽的百分比为40R1(config-if)# endR2(config)# interface s0/0R2(config-if)# bandwidth 64 //注意，这里的单位是KB/sR2(config-if)# endR3(config)# interface s0/0R3(config-if)# bandwidth 64 //注意，这里的单位是KB/sR3(config-if)# end验证：R1#show interfaces serial 0/0 | include BWMTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,EIGRP 在帧中继网络中使用点对点子接口的方式。

第4 步配置中，可以看到R2 和R3 想要通过R1 学习到对方宣告的网络，必须将R1 的接口S0/0 水平分割关闭才可以。

这里我们使用帧中继网络点对点子接口的`方法来完成。

点对点子接口方式：R1(config)#default interface Serial 0/0 //将接口的配置还原为默认值Building configuration…Interface Serial0/0 set to default configurationR1(config)#*Mar 1 01:45:30.363: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.3 (Serial0/0) is resync: split horizon changed*Mar 1 01:45:30.367: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.2 (Serial0/0) is resync: split horizon changed*Mar 1 01:45:30.779: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.3 (Serial0/0) is down: interface down *Mar 1 01:45:30.787: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.2 (Serial0/0) is down: interface down *Mar 1 01:45:31.483: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to down *Mar 1 01:45:33.499: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR1(config)#interface Serial 0/0R1(config-if)#encapsulation fram //封装为帧中继模式R1(config-if)#no fram inv //关闭自动获取R1(config-if)#no shR1(config-if)#ip split eigrp 100 //打开水平分割R1(config-if)#int s0/0.1 point //设置点对点子接口R1(config-subif)#ip add 192.168.1.1 255.255.255.252R1(config-subif)#fram interface-dlci 102 //指定接口DLCI 号R1(config-fr-dlci)#int s0/0.2 point //配置R1 和R3 之间的子接口R1(config-subif)#ip add 192.168.1.5 255.255.255.252R1(config-subif)#fram interface-dlci 103*Mar 1 01:47:05.767: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.2 (Serial0/0.1) is up: new adjacency *Mar 1 01:47:06.651: IP-EIGRP(Default-IP-Routing-Table:100):Neighbor 192.168.1.3 not on common subnet for Serial0/0.2 R1(config-fr-dlci)#end因为R1 和R2 相连的子接口IP 地址和子网掩码有所变化必须修改R2(config)#int s0/0R2(config-if)#ip add 192.168.1.2 255.255.255.252因为R1 和R3 相连的子接口IP 地址和子网掩码有所变化必须修改R3(config)#int s0/0R3(config-if)#ip add 192.168.1.6 255.255.255.252*Mar 1 01:47:51.331: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.5 (Serial0/0) is down: address changed *Mar 1 01:47:51.343: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.1 (Serial0/0) is down: address changed *Mar 1 01:47:52.463: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 100: Neighbor 192.168.1.5 (Serial0/0) is up: new adjacency R3(config-if)#no frame-relay map ip 192.168.1.1 301 broadcas //将之前配置的取消R3(config-if)#fram map ip 192.168.1.5 301 br验证配置：R1#show ip eigrp neighborsIP-EIGRP neighbors for process 100H Address Interface Hold Uptime SRTT RTO Q Seq(sec) (ms) Cnt Num1 192.168.1.6 Se0/0.2 173 00:06:53 117 1053 0 150 192.168.1.2 Se0/0.1 135 00:07:12 1055 5000 0 16R3#ping 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.1, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max =20/89/180 ms下载全文。

eigrp协议规则、拓扑设计与配置实现

eigrp协议规则、拓扑设计与配置实现EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离向量的路由协议，常用于局域网内部的路由器之间进行动态路由的学习与交换。

本文将探讨EIGRP协议的规则、拓扑设计以及配置实现方法。

一、EIGRP协议规则EIGRP协议具有以下几个重要的规则，对于理解和实现EIGRP网络非常关键。

1. 邻居发现：EIGRP路由器之间通过发送Hello消息来发现彼此。

两个路由器只有在Hello消息中配置的参数完全匹配时才能成为邻居。

2. 距离计算：EIGRP使用可变的带宽、延迟、可靠性、MTU等因素来计算最优路径。

这样可以根据网络环境的变化来选择最佳的路由路径。

3. 路由更新：EIGRP采用增量更新的方式来传递路由信息，只发送有变化的路由信息，减少带宽的消耗。

4. 路由回收：当网络中发生链路故障或者路由变化时，EIGRP能够快速地将有问题的路由回收，并通过通告邻居选择新的最优路径。

二、拓扑设计在设计EIGRP网络拓扑时，需要考虑以下几个方面：1. 网络划分：根据不同的业务需求和网络规模，将网络划分为多个区域或者子网。

每个区域可以采用不同的EIGRP自治系统（AS）。

2. 路由器布置：在每个网络区域中，选择适当数量和位置的路由器。

一个好的设计应该将路由器布置在网络的核心位置，使得流量能够高效地传输。

3. 路由器冗余：为了提高网络的可靠性和容错性，可以采用冗余路由器。

使用冗余路由器可以使得在主路由器故障时，备用路由器能够接管工作，从而保证网络的连通性。

三、配置实现在实现EIGRP网络时，需要进行以下几个步骤：1. 启用EIGRP：在每个路由器上启用EIGRP协议，并将其配置为相同的AS号。

使用命令"router eigrp AS号"来启用EIGRP协议。

2. 配置IP地址：为每个路由器的接口配置IP地址，并将路由器连接的子网掩码设置为相同的值。
