风电机组选型、微选、复核注意事项---经验值(1)1、根据国外进行的实验,风力发电机组间距离为10倍风轮直径时,风力发电机组效率减少20%~30%,20倍风轮直径时无任何影响。

2 当盛行主风向为一个或两个方向相互为反方向时,风力发电机组的排列方式一般为矩阵分布,风力发电机组群排列方向与盛行风向垂直,前后两排错位,即后排风力发电机组始终位于前排2台风力发电机组中间。

3、当场址为多风向时,即该地区存在多个盛行风向时,依场地面积和风力发电机组数量,风力发电机组采用“田”形或圆形分布, 此时风力发电机组的间距应更大些。

4、湍流强度:标准偏差/平均风速;当其值在0.10或者以下表示湍流相对较小,中等湍流值为0.10~0.25,更高的湍流值表明湍流过大。

湍流强度大小与风速和地面粗糙度有关。

风场的湍流特征很重要,因为风力发电机组有不利影响,主要是减少输出功率,还可能引起极端载荷,最终削弱和破坏风力发电机。

5、风剪切系数:垂直风向的平面上风速随高度的变化快慢,一般已0.143为界,确定塔筒在同一系列风机的情况下不同塔筒的高度选择,大于.143则选择相对高一些的,当然也要考虑地形的影响。

6、微观选址所需要的资料:1)等高线地图或者cad都可以以及粗糙度+(风场大体地形情况)2)测风塔数据(至少一年)+测风塔坐标(最好有说明表)3)风场边界+风场容量+风场大体概况4)前提是保证地图和测风塔坐标等是同一个坐标系的7、复杂地形风机排布的基本原则:a 占山头,沿山脊排布;b 主风向上尽量拉大距离;c 尾流控制,单机尾流不超8%,整体不超5%;d 各风机有效风速段内湍流强度不超设计标准。

(一般不能超过A类0.18,同时在windpro中输出结果中可以有图表说明)f 复杂地形用windsim 或者WT,简单地形用wasp。

windfarmer 用于复核计算。

8、功率和叶片直径的平方以及风速的三次方成正比,若要P3000=2P1500,则D3000=1.4142D1500.9、微观选址复核完成的项目内容:(1)平均风速(2)极限风速(3)风剪切指数(4)湍流强度(5)入流角(6)坡度10、用wasp engineering 可以算出极大风速,即三秒风速最大值,可以得出极限风速,从而选择风机类型。

风电操作技术培训风电机组布置与选型

风电操作技术培训风电机组布置与选型

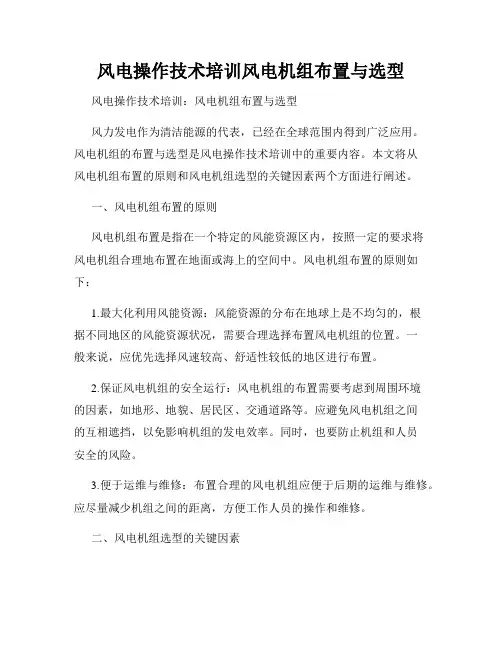

风电操作技术培训风电机组布置与选型风电操作技术培训:风电机组布置与选型风力发电作为清洁能源的代表,已经在全球范围内得到广泛应用。

风电机组的布置与选型是风电操作技术培训中的重要内容。

本文将从风电机组布置的原则和风电机组选型的关键因素两个方面进行阐述。

一、风电机组布置的原则风电机组布置是指在一个特定的风能资源区内,按照一定的要求将风电机组合理地布置在地面或海上的空间中。

风电机组布置的原则如下:1.最大化利用风能资源:风能资源的分布在地球上是不均匀的,根据不同地区的风能资源状况,需要合理选择布置风电机组的位置。

一般来说,应优先选择风速较高、舒适性较低的地区进行布置。

2.保证风电机组的安全运行:风电机组的布置需要考虑到周围环境的因素,如地形、地貌、居民区、交通道路等。

应避免风电机组之间的互相遮挡,以免影响机组的发电效率。

同时,也要防止机组和人员安全的风险。

3.便于运维与维修:布置合理的风电机组应便于后期的运维与维修。

应尽量减少机组之间的距离,方便工作人员的操作和维修。

二、风电机组选型的关键因素风电机组选型是指根据风能资源的特点和发电需求,选择适合的风电机组产品。

风电机组选型的关键因素包括:1.额定功率:风电机组的额定功率是影响发电量的重要因素。

根据实际的发电需求和风能资源的情况,选择合适的风电机组额定功率。

2.切入风速和切出风速:风电机组的切入风速和切出风速是指机组开始和停止发电的风速范围。

根据风能资源的平均风速以及机组的性能指标,选择适合的切入风速和切出风速,以最大限度地利用风能资源。

3.机组传动方式:风电机组传动方式分为直接驱动和间接驱动两种。

直接驱动是指通过风力直接驱动发电机发电,具有结构简单、无需传动系统维护等优点;间接驱动是指通过风力驱动功率-转速-转矩转换系统,再由发电机发电。

根据实际需求和可行性,选择适合的驱动方式。

4.发电机类型:风电机组中的发电机类型有同步发电机和异步发电机两种。

同步发电机可以通过控制转速和变桨角度来实现对有功功率的控制;异步发电机需要通过电网侧的变频设备来实现对有功功率的控制。

风电场最佳风力发电机组选型的探讨

风电场最佳风力发电机组选型的探讨

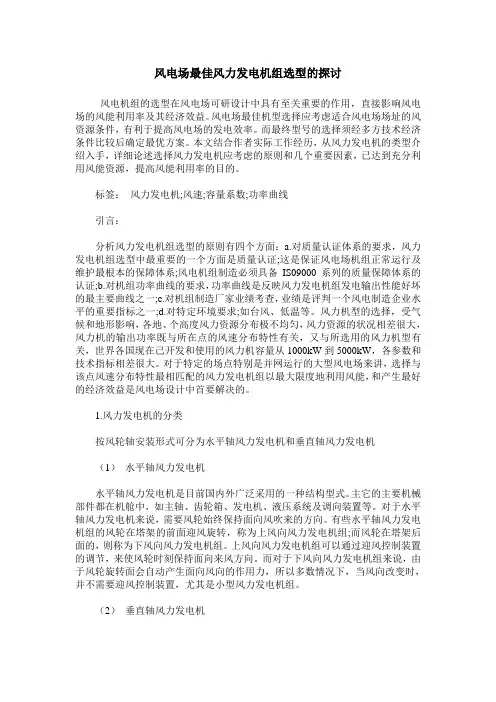

风电场最佳风力发电机组选型的探讨风电机组的选型在风电场可研设计中具有至关重要的作用,直接影响风电场的风能利用率及其经济效益。

风电场最佳机型选择应考虑适合风电场场址的风资源条件,有利于提高风电场的发电效率。

而最终型号的选择须经多方技术经济条件比较后确定最优方案。

本文结合作者实际工作经历,从风力发电机的类型介绍入手,详细论述选择风力发电机应考虑的原则和几个重要因素,已达到充分利用风能资源,提高风能利用率的目的。

标签:风力发电机;风速;容量系数;功率曲线引言:分析风力发电机组选型的原则有四个方面:a.对质量认证体系的要求,风力发电机组选型中最重要的一个方面是质量认证;这是保证风电场机组正常运行及维护最根本的保障体系;风电机组制造必须具备IS09000系列的质量保障体系的认证;b.对机组功率曲线的要求,功率曲线是反映风力发电机组发电输出性能好坏的最主要曲线之一;c.对机组制造厂家业绩考查,业绩是评判一个风电制造企业水平的重要指标之一;d.对特定环境要求;如台风、低温等。

风力机型的选择,受气候和地形影响,各地、个高度风力资源分布极不均匀,风力资源的状况相差很大,风力机的输出功率既与所在点的风速分布特性有关,又与所选用的风力机型有关,世界各国现在己开发和使用的风力机容量从1000kW到5000kW,各参数和技术指标相差很大。

对于特定的场点特别是并网运行的大型风电场来讲,选择与该点风速分布特性最相匹配的风力发电机组以最大限度地利用风能,和产生最好的经济效益是风电场设计中首要解决的。

1.风力发电机的分类按风轮轴安装形式可分为水平轴风力发电机和垂直轴风力发电机(1)水平轴风力发电机水平轴风力发电机是目前国内外广泛采用的一种结构型式。

主它的主要机械部件都在机舱中,如主轴、齿轮箱、发电机、液压系统及调向装置等。

对于水平轴风力发电机来说,需要风轮始终保持面向风吹来的方向。

有些水平轴风力发电机组的风轮在塔架的前面迎风旋转,称为上风向风力发电机组;而风轮在塔架后面的,则称为下风向风力发电机组。

风电机组选型的几个关键问题

风电机组选型的几个关键问题

本文数据为2009年统计数据,但现在看来仍不失为一篇很好的科普文章,仅供大家参考。

摘要:风电机组选型在风电项目开发过程中至关重要,项目有盈利可能是进行选型的前提。

本文回顾了我国风电电价发展历程,给出了收益率、电价与风资源的定量关系;研究了风电机组等级与GL型式认证的相关问题;澄清了一些对可利用率、可靠性的混淆认识;论证了国内风电机组理论功率曲线偏高问题。

1.前言如今,风电发展已跨越初期示范阶段,进入大规模产业化时代,追求利润最大化成为投资的主要目的。

决定风电项目盈利水平的要素包括风资源状况、电网接入状况、上网电价、机组选型和运维水平等。

项目核准后,前三项基本已成定局,机组选型的重要性显而易见。

据《2009年中国风电机组制造商竞争态势与投资分析研究报告》分析,截止到2008年10月1日,中国境内的风电机组整机生产商已经达到76家目前,其中真正有产品推出的内资与合资企业共10多家,加上几家在中国市场表现积极的外资企业,总数在20左右。

而每个厂家还有不同等级、不同轮毂高度、不同容量、不同应用环境的多种机型,如何从中抉择出高安全性、高性价比的机组,成为风电投资必须面对的问题。

2.机组选型的前提进行机组选型的前提是项目有盈利的可能。

众所周知,电价越高风,风资源越好,项目的盈利水平就越高,先来看电价。

1)我国风电电价发展历程我国风电并网电价的形成大体经历了四个不同的历史阶段:1)发展初期,机组多由国外资金援助,竞争上网,电价很低,每千瓦时约0.3元;2)1994年起,电力部全额收购风电上网电量,差价全网均摊,各地由价格主管部门审批,致使风电价格参差不齐,低的与火电相当,高的每千瓦时超过1元;3)2002年开始,招标电价和审批电价并存,特许权招标项目的招标由国家发改委牵头组织,电价区间趋于稳定;4)2009年,国家发改委下发《关于完善风力发电上网电价政策的通知》,《通知》按风能资源状况和工程建设条件,将全国分为四类风能资源区,并制定相应的风电标杆上网电价,见表1,今后新建陆上风电项目统一执行。

风电机组结构及选型

风电机组结构及选型
变桨距风机的优缺点如下: 优点:1.提高了风能转换效率, 更充分利用风能;
2.叶片相对简单,重量轻,利于造大型风机。 缺点:1.调桨机构复杂,控制系统也较复杂;
2.因复杂而使出现故障的可能性增加; 变速型风电机组
变速恒频技术解决机电转换效率低的问题。变速恒频技术就是将 风机的转速做成可变的,并采用双馈式发电机,通过控制使发电机在 任何转速下都始终工作在最佳状态,机电转换效率达到最高,输出功 率最大,而频率不变。变速恒频风机的特性曲线见图 3。
足够的强度和刚度。 风电机组底座是钢板焊接结构件或大型铸铁件,机舱壳体是采用
玻璃钢制成,也有采用铁皮铆接形式。 齿轮箱/发电机冷却系统
为保证齿轮箱和发电机在正常的工作范围内工作,防止发生过 热,需要循环冷却装置。
- 发电机水冷却系统:自发电机壳体水套,经水泵强制循环,通 过蓄水箱后,返回发电机壳体水套。
600kW 以下风电机组多为平行轴结构,大于 600kW 的风电机组基 本是采用行星轮结构或行星轮加平行轴结构。
齿轮箱体采用球铁铸造而成,齿轮箱的负荷及压力通过齿轮箱两 侧的支撑传到塔架和基础,该支撑为强力橡胶结构,可以降低风电机 组的噪音和震动。
在齿轮箱后部的高速轴上安装有刹车盘,其连接方式是采用胀紧 式联轴器;液压制动器通过螺栓紧固在齿轮箱体上;
定转速或时间后,机械制动动作,停机。紧急停机状态下,叶片变桨 制动和高速轴机械制动同时动作,确保风电机组在短时间内停机。
制动盘通过胀紧式联轴器与齿轮箱高速轴连接,制动器安装在 齿轮箱的箱体或机舱底座上。
制动系统的刹车片一般带有温度传感器和磨损自动保护,分别 提供刹车过热和刹车片磨损保护。
机舱底盘 机舱底盘用于支承塔架上所有的设备和附属部件,因而,要求有

风力发电机组选型方法及流程分析

风力发电机组选型方法及流程分析

风力发电机组选型方法及流程分析
风机选型要结合当地风能资源、气候特征、地形条件、地貌特征等,选择性价比最高的机型,使风电场在全寿命期内发电量最优,效益最好。

在技术先进、运行可靠的前提下,选择经济上切实可行的风力发电机组,需要根据风场的风能资源状况和所选的风力发电机组,测算风场的年发电量,选择综合指标最佳的风力发电机组。

1.机型选择的原则
选择适用安全等级机组
表中:各种参数值是指轮毂高度的数值
vref:表示50 年一遇参考风速10 分钟平均值,我们通常称最大风
速。

A:表示较高湍流强度特征值
B:表示中等湍流强度特征值
C:表示较低湍流强度特征值
选择可靠机组
设计可靠性,制造可靠性,运维的可靠性
1)设计及设计计算,是否标准,如性能计算,载荷计算,疲劳寿命等,通常应有设计认证证书。

2)制造工艺,产品试验。

尤其是静动试验结果通常要有产品认证证书。

风电机组选型

风电机组选型

5 风电机组选型、布置及风电场发电量估算5.1 风电机组选型5.1.1 单机容量范围及方案的拟定5.1.1.1 风电机组发电机类型的确定风电场机型选择应考虑适合风电场场址的风资源条件,有利于提高风电场的发电效益。

随着国内外风力发电设备制造技术日趋成熟,针对不同区域风资源条件,各风机设备制造厂家已经开发出不同结构型式、不同控制调节方式的风力发电机组可供选择。

按照IEC61400-1标准(风电机组设计要求),风电场机组按50年一遇极大风速可分为I、II、III三个标准等级,每个等级按15m/s风速区间的湍流强度可分为A、B、C三个标准等级,为特殊风况和外部条件设计的为S级。

因此,根据怀宁风电场场址的地形、交通运输情况、风资源条件和风况特征,结合国内外商品化风电机组的制造水平、技术成熟程度以及风电机组本地化率的要求,进行风电场机组型式选择。

风力发电机组选型应考虑的几种因素(1) 风电机组应满足一定的安全等级要求表5.1.1.1-1 IEC61400-1各等级WTGS基本参数上表中各数据应用于轮毂高度,其中V ref为10min平均参考风速,A 表示较高湍流特性,B表示中等湍流特性,C表示较低湍流特性,Iref为湍流强度15m/s时的特性。

在轮毂高度处,15m/s风速区间的湍流强度值不大于0.12,极大风速为28.2m/s。

根据国际电工协会IEC61400-1(2005)标准判定本风电场工程70~90m轮毂高度适宜选择IECⅢC及以上等级的风力发电机组。

(2) 风轮输出功率控制方式风轮输出功率控制方式分为失速调节和变桨距调节两种。

两种控制方式各有利弊,各自适应不同的运行环境和运行要求。

从目前市场情况看,采用变桨距调节方式的风电机组居多。

(3) 风电机组的运行方式风电机组的运行方式分为变速运行与恒速运行。

恒速运行的风力机的好处是控制简单,可靠性好。

缺点是由于转速基本恒定,而风速经常变化,因此风力发电机组经常工作在风能利用系数(Cp)较低的点上,风能得不到充分利用。

3.2_风力发电机组选型

3.2_风力发电机组选型

选型的方法步骤

1、根据交通运输条件和安装条件,结合当 前市场的主流,确定单机容量的范围 2、根据当地的风资源及气候条件,确定几 种备选的机型

选型的方法步骤

3、用WAsP软件将几种备选机型作初步布 置,计算出其理论发电量 4、对各备选机型及其配套费用作投资估算。 其中风电机组的价格用最新的招标价格计 算

变桨距控制



主动失速控制

选型的主要内容

机械部分选型

机组定速与变速运行方式的选择

定速运行的主要问题

风力机转速不能随风速而变,从而降低了对风能的利用率
当风速突变时,巨大的风能变化将通过风力机传递给主轴、 齿轮箱和发电机等部件,在这些部件上产生很大的机械应 力

并网时可能产生较大的电流冲击
风力发电场风力发电机组选型
概述

影响风力发电场效益的关键因素

风资源 机组布置(微观选址) 机型选择



风力发电机组是风电场中最主要的设备,其投资约占整个 风电场总投资的60%至70% 风力发电机组选型即指在综合考虑风电场各方面因素(风 能资源、气候条件、工程建设条件等)后为风电场选择最 为适合的机型,在满足设备安全、施工可行等基本原则的 基础上充分利用当地风能资源,实现风电场效益最大化 能否合理地进行风力发电机组的选型将直接决定风电场的 发电量以及项目在整个运行期(一般为20年)的经济效益

度电成本是一个综合性的经济指标,它最大的特点是对与机组相 关的其它配套费用也进行了考虑
选择不同风力发电机组的投资差异不仅仅体现在机组本身的价格 上,由于不同机型的轮毂高度不同,机舱重量各异,其吊装成本 大相径庭。此外与机组配套的塔筒、箱式变电站、基础、道路、 施工平台、集电线路等都会随不同机型的特点发生显著变化,这 些因素在机组选型时必须充分考虑 用考虑全部相关因素后得到的总成本除以对应机型的实际年发电 量便可得到该机型的度电成本 度电成本同时考虑了工程造价和风电场发电量两方面因素,是机 组选型阶段最为客观、全面的综合性指标之一,是经济性比选的 重要参考

风电场风电机组选型、布置及风电场发电量估算

风电场风电机组选型、布置及风电场发电量估算

风电场风电机组选型、布置及风电场发电量估算(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除5 风电机组选型、布置及风电场发电量估算批准:宋臻核定:董德兰审查:吉超盈校核:牛子曦编写:李庆庆5 机型选择和发电量估算5.1风力发电机组选型在风电场的建设中,风力发电机机组的选择受到风电场自然环境、交通运输、吊装等条件等制约。

在技术先进、运行可靠的前提下,选择经济上切实可行的风力发电机组。

根据风场的风能资源状况和所选的风力发电机组,计算风场的年发电量,选择综合指标最佳的风力发电机组。

5.1.1 建设条件酒泉地区南部为祁连山脉,北部为北山山系,中部为平坦的戈壁荒滩,形成两山夹一谷的地形,成为东西风的通道,风能资源丰富。

场址位于祁连山山脉北麓山前冲洪积戈壁平原上,地势开阔,地形平缓,便于风机安装;风电场东侧距312国道约30km,可通过简易道路运输大型设备。

根据黑厓子北测风塔 2008年7月~2009年6月测风数据计算得到该风电场场址90m高度风功率密度分布图见图5.1(图中颜色由深至浅代表风能指标递减)。

由图5.1可见,该风电场场址地势开阔,地形平坦,风能指标基本一致。

根据风能资源计算结果,该风电场主风向和主风能方向一致,以E风和W风的风速、风能最大和频次最高。

用WASP9.0软件推算到预装风电机组轮毂高度90m高度年平均风速为7.32m/s,平均风功率密度为380W/m2,威布尔参数A=8.3, k=2.0;50m高度年平均风速为7.04m/s,平均风功率密度为330W/m2,威布尔参数A=7.9, k=2.06。

根据《风电场风能资源评估方法》判定该风电场风功率密度等级为3级。

黑厓子西风电场90m高度年有效风速(3.0m/s~25.0m/s)时数为7131h,风速频率主要集中在3.0 m/s~12.0m/s ,3.0m/s以下和25.0m/s以上的无效风速少,无破坏性风速, 年内变化小,全年均可发电。

风力发电机组选型方案选择

风力发电机组选型方案选择
速,平均风功率密度如下表
机型选择方法
不同高度的年平均风速、平均风功率密度表 轮毂高度 年平均风速 平均风功率密度 50年一遇极大风速
60m 7.27m/s 372W/m2 47.4m/s
61.5m 7.31m/s 377W/m2 47.4m/s
65m 7.32m/s 380W/m2 47.4m/s
理论产量的修正
理论产量是理想条件下的产量,计算实际产量时需对理论产
量进行修正
修正时考虑的因素: 1.风机排布的尾流影响;
2.空气湍流强的影响
3.空气密度对产量的影响; 4.风电机组可利用率的影响;
5.风电机组叶片污染对气动性能的影响场内输变电线路的线
损及场用电
实际上网电量计算
综合折减系数=空气密度折减系数×(1-尾流折减
系数)×(1-湍流折减系数) ×(1-叶片污染折
减系数)× (1-场用电及线损率)×风电机组可利 用率 实际产量=理论产量×综合折减系数
机型选择方法
5.根据市场成熟的商品化风电机组技术规格,结合风电 机组本地化率的要求进行选择。
对单机容量为850KW以上的风电机组进行初选。初选
的机型有Vestas公司的V52/850KW、华锐风电科技公 司的SL1500KW、东方电汽的FD77A /1500KW、湘潭 电机的Z72/2000KW风机。机型特征参数如下:
机型选择方法
该风场风功率等级为3级,风能资源丰富,年有效风
速(3.0m/s-20.0m/s)时数为7893h,占全年的90.1%,
11m/s-20m/s时数为1663h,占全年的18.65%,<3m/s的 时段占全年的8.80%,>20m/s的时段占全年的0.086%,有 效风速时段长,无效风速时段较短,全年均可发电,无破坏性 风速。

风力发电机组设备优化选型的分析

风力发电机组设备优化选型的分析

风力发电机组设备优化选型的分析摘要:风电场建设中风力发电机组设备的投资在建设投资中占有相当大的比重,因此,风力发电机组选型是风电场建设至关重要的问题。

风力发电机组选型的合适与否直接关系到项目的投资效益,甚至关系到项目投资的成败。

因此,优选出技术经济条件最好的风力发电机组是构成一个优秀风电场的基础。

关键词:风力发电机组;选型;技术经济1引言在特定风能资源状况下,为了获得最佳的投资收益,须注重风力发电机组的选型,因为它关系到风电场的年发电量、总投资和投产后的运行维护成本。

目前国内风机产品还未形成标准化,不同厂家生产的产品,其技术类型、单机容量等主要技术指标差异较大,给风机选型工作带来了不可确定性。

风电设备选型时主要技术经济指标的准确和有效评价,对风电项目投资行为起着至关重要的作用。

2 风电机组机型初步选择根据风电场风能资源条件、风况特征以及风电场所在区域的特殊情况,结合行业要求、电网要求、国内外风电机组的制造水平、技术成熟程度、运行业绩、设备制造的可行性等进行风电场机组型式选择。

风电机组选型原则上要满足以下要求:(1)单机容量范围选择。

目前世界范围内的路上风机和海上风机组平均单机容量已接近6-8MW,国内3.0~5.0MW级的风力发电机组成为目前的主流机型,为适应各种风况条件,在机型方面又细分为中低风速区型、内陆型和高风速区型机组。

机组选型应结合风电市场近年来的发展趋势,综合考虑目前国内外风力发电机组的制造水平、技术成熟程度、实际运行情况、价格水平和施工机械的吊装能力等因素,来初步选用合理的单机容量范围。

(2)满足安全等级要求。

根据风电场场区年平均风速、50年一遇最大风速和湍流强度结果,风电机组应满足安全等级要求。

(3)满足场址区特殊环境、气候等条件要求。

根据风电场区域的极端最低气温、覆冰、雷暴等天气状况,选出适宜风电场的机型。

(4)满足工程进度保证,所选风电机组生产企业要具备足够的产能,以满足风电场的安装进度要求,以保证项目的建设进度。

探析风电场建设中风力发电机组选型

探析风电场建设中风力发电机组选型

探析风电场建设中风力发电机组选型摘要:风电场建设中风力发电机组选型是一个非常重要的课题,本文对风力发电机组选型的考虑因素进行了分析,并结合案例对整个工作的具体要点进行了探讨,希望能够对我们的风电场建设工作起到很强的实践指导作用。

关键词:风电场;建设;风力发电机组;选型;中图分类号: tm31 文献标识码: a 文章编号:1、引言随着社会的发展,风电作为一种新型的可再生能源受到了人们越来越多的重视,不过,在风电场建设的发电机组选型过程中,还存在着一些选型不当的问题,这就使得风电场运行中风电机组的运行效率受到了很大的影响,基于此,本文针对这方面的研究具有非常强的实践指导作用。

2、风力发电机组选型中存在的问题及需要考虑的因素2.1风力发电机组选型过程中存在的问题具体来看,风力发电机组选型过程中存在的问题主要可以总结为以下几点:首先,机型选择不合理,导致了风力发电机组不可以正常的发电;其次,机组存在着不成熟的现象,整体故障较多,对发电的质量造成了比较大的影响;第三,风力发电机组的重要部件出现了问题,由于零备件的缺乏或者供应不及时,引起了停机的现象;第四,机组的性能受到当地环境的影响,使其不能够正常的运行,比如低温条件之下的停机等问题;第五,部分机组存在着使用性能满足不了原设计指标;最后,部分外购产品存在一些损坏的现象。

2.2发电机组选型过程中的考虑因素风电场建设的过程中,风电机组选型主要受到交通运输、自然环境以及吊装等条件的影响,因此,为确保风电设备选型可以符合电场的技术要求,在对设备价格波动进行考虑的情况下,还要考虑一下因素。

(1))以风况以及安全要求作为依据,选择比较满足当地风资源状况的风力发电机组。

以当前情况来看,部分风电项目不考虑拟建场址区风能源的情况,在风电设备的选型方面一律使用兆瓦级机组作为目标,其中,1.5mw 机组选型属于最为常见的,而这种风力发电机组一般是以14m / s为主,而对于大多数二级风能资源风电场来说,其实测风不足6 . 6m / s ,这就对风电机组的正常发电造成了较大的影响。

风电场风电机组选型方案

风电场风电机组选型方案

风电场风电机组选型方案1.1 风电机组选型原则1.1.1 风电机组应满足风电场安全等级要求,根据风资源分析成果,确定风电机组采用IECⅠ、Ⅱ、Ⅲ类或S类风电机组。

1.1.2 风电机组的性能应满足场址区特殊环境、气候等条件要求。

1.1.3 风电机组选型应充分考虑电网的特点和要求,风电机组宜具备低电压穿越能力、无功补偿能力等。

1.1.4 风电机组选型应考虑已运行风电场的业绩、制造厂家技术和服务水平等因素。

1.1.5 单机容量选择需考虑风电场地形地貌、总装机规模等条件,目前单机容量宜选750kW级及以上机型。

除特殊地形要求外,提倡选择MW级风电机组。

1.2 风电机组选型比较1.2.1 按照上述风电机组机型选择考虑的主要原则,通过不同风电机组机型技术经济方案比选,选择度电成本较低、运行维护成本较低的风电机组作为风电场的可选机型。

表6-1 不同风电机组机型综合比较表括风电机组主机设备投资及相关配套费用,其中比较方案的设备报价采用向制造厂家初步询价价格,相关配套费用根据相关定额、场址建设条件进行估算。

各方案发电效益为各方案机型的理论发电量,各方案投资费用及发电效益比较见表6-1。

1.2.3不同风电机组机型选型比较时,还应考虑拟选风电机组机型的成熟度、制造商的业绩、运行维护成本以及收益率指标等因素。

1.3 风电机组轮毂高度选择1.3.1根据风电机组机型选择确定的风电机组塔架定型高度,拟定不同的风电机组轮毂预装高度方案进行技术经济比较,选择风电机组的轮毂安装高度。

1.3.2 风电机组轮毂安装高度方案比较可采用差额投资内部收益率法。

各方案投资费用仅比较各方案间不同的部分,包括塔架费用、风电机组基础费用、设备吊装费用等;各方案发电效益根据各高度的风速资料结合选定的机组功率曲线进行计算。

方案比较的基准内部收益率取8%。

1.4 风电场发电量估算1.4.1理论年发电量估算利用风能资源评估专业软件,结合风电场预装轮毂高度测风塔代表年逐时风速、风向系列资料及选定的风电机组机型和风电机组功率曲线,进行风场模拟分析,计算各风电机组标准状态下的理论年发电量。

风电机组的选型

风电机组的选型

风电机组低电压穿越(LVRT)要求 示意图
1.2 1.1 1.0 0.9 电网故障
0.8
并网点电压(pu) 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0.0 -1.00
要求风电机组不间断并网运行
风电机组可以从电网切除
0.00
0.625 1.00 时间(s)
2.00
3.00
4.00
当并网点电压在图中电压轮廓线以上时,风电机组必须保证不间断并网运行; 当并网点电压在图中电压轮廓线以下时,风电机组允许从电网切出。
中国的风资源及风电发展
风资源

东北地区,西北地区,华北地区及 东南沿海风资源较丰富。 2010年风电发展目标提前实现, 2020年目标会调整。
风电发展规划

电网情况

风资源丰富的“三北地区”电网相 对薄弱,风电远离负荷中心。
沿海风电场受土地资源的限制。
中国风资源分布图

1.1 中国风电情况介绍
潮流方向
ChangLing 174(9.35MW)
Nongan
223MW
ChangLing Hexin Xijiao ChangLing Wangzi (49.5MW)
234kV
38Mvar 电容器组
Jiiutai
500kV Substation 220kV Substation Thermal Power Wind Farm
ChaGan (30MW)
71km
0MW
Taonan Datong (49.5+49.3MW)
37km 19km Yuanqu Baicheng 35km Taonan
236kV

风电机组选型要点分析

风电机组选型要点分析

。低电压穿越是指,当电网因为各种原因出现瞬 时的、一定幅度的电压降落时,风力发电机组能 够不停机继续维持正常工作的能力。低电压穿越 能力差的风力发电机组当电网电压降落
时会保护性停机并自动切出电网,一台风力发电 机组切出电网将导致电网电压的进一步降落,致 使整个风力发电机组全部停机,最终导致电网崩 溃。因此,风力发电机组的低电压穿越
能力是衡量风力发电机组并网性能的重要指标, 直接影响了风力发电机组的选型。最后是经济因 素。主要包括上网电价、固定资产投资和设备的 利用率,以及风力发电机组运输、吊装
与维护的影响等。风力发电机组的选型风力发电 机组的选型分为单机容量选择和机型选择。1、 单机容量选择根据目前国内外风机市场的现状以 及国内已建风电场的装机情况,按照单
发电机组可能被破坏。但是如果盲目追求安全性, 不恰当地选择极限风速过高的风力发电机组产品, 则会毫无意义地增加投资。因为由额定风速到切 出风速之间风力发电机组处于满功
率发电状态,选择切出风速高的产品有利于多发 电。但切出风速高的产品在额定风速到切出风速 的控制增加需要增加投入,投资者必须根据风力 发电场的风能资源特点综合考虑利弊得
什么是机型选择?在风电场建设过程中,风力发 电机组的选择受到自然环境、交通运输、吊装等 条件的制约。同时,风力发电机组的选择决定了 建场投资和发电量,风机选型就是要在
这两者之间选择一个最佳配合。在技术先进、运 行可靠的前提下,根据风场的风能资源状况,选 择经济上切实可行的风力发电机组,计算风场的 年发电量,选择综合指标最佳的风力发
类型的机组。3、风力发电机组选型的经济性风 力发电机组选型的经济性,主要指评价该风场投 资所产生的经济效益。对于一个风电项目,主要 风险变量有固定资产投资、年上网电量

国际风电工程风电机组选型方法浅析

国际风电工程风电机组选型方法浅析

国际风电工程风电机组选型方法浅析摘要:随着“碳达峰”“碳中和”不断发展深入,在全球经济一体化的发展过程中,风电作为最重要的可再生能源之一,是世界各国的必然选择。

合理地风电机组选型是国际风电项目投资取得良好收益的重要保证。

本文通过归纳总结国际上不同国别风电工程机组选型边界条件,结合工程实际案例深入分析,探讨在国际风电工程中不同边界对应的机组选型方法,为从事国际风电工程的行业提供相关经验。

关键词:边界条件单机容量度电成本机组选型一、机组选型的基本边界条件笔者通过多年的国际项目实践,通过分析国外不同国家的政策,把在项目投资活动过程中对风电机组选型的主要边界条件做了以下几个分类。

(一)、第一类,先容量后定机组与国内思路一样,由于审批制度的原因,许多国家政府部门对风电场容量做了相应规定,比如越南国别,规定规模在30MW以下,其相关手续报批仅需到省级部门。

因此考虑在开发过程中的时间成本,大多数企业都把投资规模控制在30MW以内,以笔者参与的风电场总承包项目为例,项目容量为29.7MW。

这类风电场机组选型,以风电场总规模为边界条件考虑,进行风电机组选型,尽可能的收益最大化。

通常以东南亚国家过主。

(二)、第二类,先定机位数后定机组由于用地及环保等因素,用地报批在项目审批之前,因此在投资开发过程中,用地基本确定是项目开发及机组选型的前置条件,也就是说当地政府不控制投资规模,但是对风机机位数量会有制约,不允许轻易增加机位。

这类风电场,以风电场机位为边界条件考虑,进行风电场选型。

通常以欧美等国家对土地及环保又较高要求的国家为主。

(三)、第三类,其他条件除上述条件外的其他条件。

二、国际项目不同边界下机组选型的方法分析随着技术的发展,通常影响机组选型的主要因素为第一类及第二类。

根据笔者经验,在东南亚地区如越南,其政策以及开发流程上与国内较为相似。

这类国别项目通常以第一类边界条件,先定容量后定机组,通过不同类型风机进行比选,从而得到最优的风电机组。

浅谈风电机组选型

浅谈风电机组选型

浅谈风电机组选型【摘要】风电场机型选择应考虑适合风电场场址的风资源条件,有利于提高风电场的发电效益。

随着国内外风力发电设备制造技术日臻成熟,针对不同区域风资源条件,各风机设备制造厂家已经开发出不同结构型式、不同控制调节方式的风力发电机组可供选择。

发电机组的选型在其中扮演着重要角色,它决定了全场效率的优劣,本文主要分析机组的选型问题,希望对业界风电机组的选型有所帮助,期待我国的风力发电最大化的发挥效益。

【关键词】风电机组选型我国针对固有资源的开发利用已经进入成熟阶段,当下非再生资源的储量已无法满足日益进步的经济需求,人们在日常生活中对于能源的需求逐步加大,环境的问题与资源利用问题也被广大人们所关注,而随着社会的发展进步,风力发电这种可再生清洁能源被广泛利用是发展趋势,所以,我们在设计中对于风力发电机组的选型能否符合效益的生成,是否符合经济效益的提升便是我们重点关注与分析的。

下面以江苏中部某现代农业产业园多能互补风电项目为例谈谈风电机组选型。

1项目概况1.1 项目基本信息江苏中部某风电场位于北纬32°20′~32°42′、东经119°48′~120°18′,地跨长江三角洲和里下河平原。

风机布置区域属于平原,场内地形较平坦,地貌主要为农田、河道及村庄为主。

附近已有部分道路,场外交通较为便利。

本期风电场工程规划装机容量 15MW。

风电场地理位置见图 1-1。

图 1-1 风电场地理位置示意图(省位置(左)、区位置(右))2风电机组型式选择风电场机型选择应考虑适合风电场场址的风资源条件,有利于提高风电场的发电效益。

随着国内外风力发电设备制造技术日臻成熟,针对不同区域风资源条件,各风机设备制造厂家已经开发出不同结构型式、不同控制调节方式的风力发电机组可供选择。

因此,本报告结合项目场址的地形、交通运输情况、风资源条件和风况特征,结合国内外商品化风电机组的制造水平、技术成熟程度,进行本风电项目机组型式选择。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
至 西宁
永登 至白银
2007年项目研究:3360MW风电接入甘肃电网情况
3.2 电网与风电运行的稳定问题
风电机组的低电压穿越能力
是目前风电接入稳定问题中需迫切解决的问题
什么是风电机组的低电压穿越(LVRT)能力? 电网故障引起电压跌落,在电网发生故障时及故障后,风 电机组保持不间断并网运行的能力通常称为低电压穿越能力。 LVRT:Low Voltage Ride Through 也有故障穿越(FRT)的提法 FRT:Fault Ride Through
各国并网导则中低电压穿越的要 求
各国并网导则中的低电压穿越要 求
有功功率
英国并网导则要求在电网电压恢复
0.5s内有功功率恢复至额定输出功率 的90%;
德国E.ON Netz公司并网导则要求电
网电压恢复5s内达到额定输出功率
无功功率
各国并网导则中的低电压 穿越要求
德国E.ON Netz公司并网导则要求电网 故障发生20ms内,对每1%的电压跌落 对应提供2%的额定无功电流。需要时 应能提供100%额定电流的无功功率; 西班牙并网导则要求电网跌落100ms内 风电场停止从电网吸收无功且在电网 恢复150ms内向电网注入无功功率; 英国和爱尔兰并网导则中要求电网故 障期间风电场提供最大的无功电流。
各机组功率曲线
各机组净发电对比
机组上网电量值
发电量对比
Suzlon-1250次之,金风最低
不同机型综合经济指标对比
经连选经济指标的优越机组
1.5兆瓦机型发电量高,在投资相同的基础上尽量选 叶轮直径大的机组。
3、风电机组微观选址
机组的微观选址图
4、风电接入电网的匹配

基于DFIG的变速风电机组的故障后功率摇摆特性好于同 步发电机。

变速风电机组与电网存在柔性耦合,其暂态稳定性好于 同步机组。

风电接入对系统其他同步电源功角稳定的影响需结合实 际电网进行研究。
风电接入对电网电压影响 (案例 1)

基于普通异步电机的恒速风电机组不具有无功调节 能力;由于正常运行中或系统故障时风电机组的发 电机及风电场各级升压变吸收大量无功功率导致稳 定水平降低。

2007.07底的统计数据,中国境内风电机组总装厂商: 87

国有企业 私企民营 中外合资企业 外资企业
28 19 21 9

目前中国市场主流风电机组种类

变速风电机组:双 馈 电 机, 桨距控制。 永磁同步发电机,桨距控制。

恒速风电机组:普通鼠笼式异步发电机 失速控制。
主要机组的类型

基于双馈感应电机的变速风电机组具有无功调节能
力,能够根据电网情况依靠电力电子变流器的控制
发出或吸收无功,实现对电压的控制。
风电接入对电的影响
至哈密 安西 酒泉
279
玉门风电1260MW
甘肃电网750规划网架结构
372
金昌
安西风电2100MW
194
80ms后三相切除 05:07:55重合成功 80-110ms 后 洮南大 通风电场内所有机组跳闸 120-150ms 后 富裕风 电场所有风机跳闸 同发龙 源、华能场内所有风电机组跳闸
故障前
Wulan 71km
25MW
Fuyu (30MW)
TaoBei(49.3MW) Changshan ZhenLai 22km 110km 150km Dagangzi(99MW) Da’an
风电机组的主流及发展趋势
水平轴风电机组技术成为主流 风力发电机组单机容量越来越增大 变桨矩功率调节方式迅速发展 变速恒频技术快速应用
无齿轮箱系统的市场份额迅速扩大
全功率变流型机组异军突起 双馈型和永磁型机组将平分天下
2、风资源的分析
根据风功率密度确定机组安装点
根据高度和年平均风速选择 机组的类型和型号
ChaGan (30MW)
55MW
Taonan Datong (49.5+49.3MW)
53km 37km 19km Yuanqu Baicheng 35km
230kV 232kV
43km Songyuan Qianguo Dehui
吉林电网大范围风电机组切机情 况介绍
时间: 2008.04.09 早晨 天气情况: 刮风,下小雨。 故障位置: 白城至开发变66kV线路(19km) ,距离 白城变2.4km。 故障类型: 2相短路 (B-C) 发生时间 05:07:54 保护动作情况: 线路距离保护与过流保护动作
中国的风资源及风电发展
风资源

东北地区,西北地区,华北地区及 东南沿海风资源较丰富。 2010年风电发展目标提前实现, 2020年目标会调整。
风电发展规划

电网情况

风资源丰富的“三北地区”电网相 对薄弱,风电远离负荷中心。
沿海风电场受土地资源的限制。
中国风资源分布图

1.1 中国风电情况介绍
不同机型对电网的影响
当前:对风电及其接入电网的认知
风电场可以控制风电机组-可控性
风电场综合控制系统 对电网稳定性影响降低
风电机组必须可以在一定程度上实现有功、无功控 制 低电压穿越能力控制保证电网的规定要求 电能质量: 谐波可能存在问题,需要实际测试。 风电机组的功率特性及动态响应。
风电机组选型
华北电力大学
一、选型应该考虑的主要问题
1、风电场的地理位置 2、风资源的评估 3、风电机组微观选址 4、风电接入电网匹配 5、项目前期接入电网的规划
1、风电场的地理位置
处于电网的那条支线上 是否为电力负荷中心 安装运输是否方便?
1. 1 中国风电情况介绍
风电机组低电压穿越(LVRT)要求 示意图
1.2 1.1 1.0 0.9 电网故障
0.8
并网点电压(pu) 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0.0 -1.00
要求风电机组不间断并网运行
风电机组可以从电网切除
0.00
0.625 1.00 时间(s)
2.00
3.00
4.00
当并网点电压在图中电压轮廓线以上时,风电机组必须保证不间断并网运行; 当并网点电压在图中电压轮廓线以下时,风电机组允许从电网切出。
相关文档
最新文档
