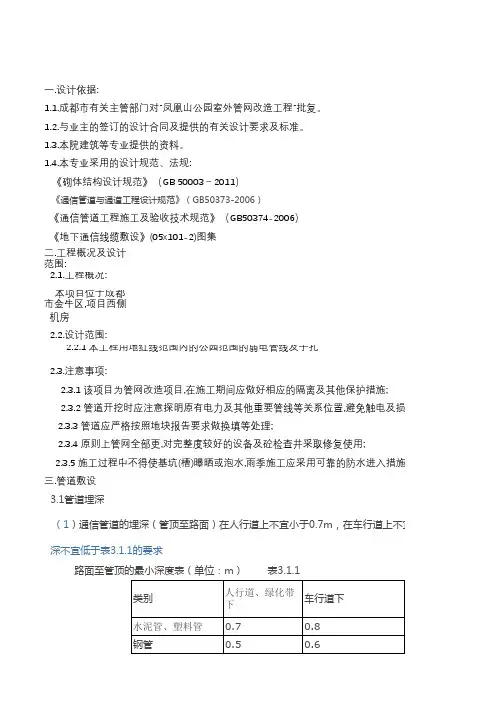

弱电管网设计说明

弱电管网设计说明

一.设计依据:1.1.成都市有关主管部门对"凤凰山公园室外管网改造工程"批复。

1.2.与业主的签订的设计合同及提供的有关设计要求及标准。

1.3.本院建筑等专业提供的资料。

1.4.本专业采用的设计规范、法规:《砌体结构设计规范》(GB 50003-2011)《通信管道与通道工程设计规范》(GB50373-2006)《通信管道工程施工及验收技术规范》(GB50374-2006)《地下通信线缆敷设》(05x101-2)图集二.工程概况及设计范围:2.1.工程概况:本项目位于成都市金牛区,项目西侧机房2.2.设计范围:2.2.1 本工程用地红线范围内的公园范围的弱电管线及手孔2.3.注意事项:2.3.1 该项目为管网改造项目,在施工期间应做好相应的隔离及其他保护措施;2.3.2 管道开挖时应注意探明原有电力及其他重要管线等关系位置,避免触电及损坏2.3.3 管道应严格按照地块报告要求做换填等处理;2.3.4 原则上管网全部更,对完整度较好的设备及砼检查井采取修复使用;2.3.5 施工过程中不得使基坑(槽)曝晒或泡水,雨季施工应采用可靠的防水进入措施;三.管道敷设3.1管道埋深(1)通信管道的埋深(管顶至路面)在人行道上不宜小于0.7m,在车行道上不宜小于0.8m。

各种路 深不宜低于表3.1.1的要求路面至管顶的最小深度表(单位:m) 表3.1.1(2)管道引入人(手)孔、通道的位置尺寸应符合设计规定,其管顶距人(手)孔基础顶面应不小于400mm。

(3)人(手)孔内不同方向管道相对位置(标高)宜接近.相对管 孔高差不宜大于53.2 管道坡度管道敷设应有一定的坡度,以利渗入管内的地下水流向人(手)孔。

管道坡度应为‰~4‰,不得小得坡度,管道坡度通常有一字坡和人字坡两种,不得有“U”弯。

3.3 管道、手孔井基础及管道的包封3.3.1 本工程管道路线及手孔基础采用商品C15混凝土基础。

通信管道及手孔基础的起皮、不粉化。

(完整版)弱电施工图制图

(完整版)弱电施工图制图

弱电系统工程施工图制图指引xxxxxxxx有限公司2020年5月xxxxxxxx有限公司弱电施工图制图指引目录1弱电施工图深度要求 (4)1.1 技术深度要求1.2 设计深度要求 (4) (4)2施工图制图指引细则 (6)2.1 工作目标 (6)2.2 适用范围 (6)2.3 制图规范 (6)原建筑设计图整理 (6)图纸目录 (7)制图阶段、图纸编号 (7)图纸幅面 (8)图层 (9)图例 (9)颜色 (10)线型 (10)图线 (11)注明 (12)引出线 (14)索引符号与详图符号 (17)标高符号 (19)图名 (20)文字 (20)比率 (22)标题栏及图签栏 (23)2.4 图纸内容 (25)设计说明 (25)主要设备资料表 (25)2弱电施工图制图指引2.4.3详图 /大样图 (25)2.4.4设备连结系统图 (26)2.4.5平面部署图 (29)2.5信息点、弱电要素编号规则 (30)3 其他规定 (30)3.1施工图电子文档的提交 (30)3.2施工图折叠样式及规格 (31)3.3制图工具软件 (31)3.4弱电信息数据统计表 (31)3.4.1附表 1各一般要素弱电数量配置表 (32)3.4.2附表 2通信要素用电量配置表 (33)3.4.3附表 3电源线路线缆明细表 (33)3.4.4附表 4综合布线线缆路由明细表 (34)3.4.5附表 5通信电源设备配置明细表 (35)3.4.6附表 6主材设备表 (36)3.4.7附表 7弱电信息数据统计报审表 (37)3.4.8附表 8设计图纸会审记录(一 ) (38)3.4.9附表 9设计图纸会审记录(二 ) (39)3.4.10附表 10 施工图设计任务时间表 (40)31弱电施工图深度要求1.1 技术深度要求(1)明确有哪些弱电系统,各系统要实现哪些功能,以设计说明及系统图表现;(2)明确各系统设备厂家、技术指标、技术种类,以设备资料表及系统图表现;(3)明确各子系统的点位数量、部署和弱电井、控制室地址,以平面图表现;(4)明确公共地域线槽规格路由,以平面图表现。

弱电系统制图规范和标准

弱电系统制图规范和标准

精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时,图框与图框。

般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。

二、图线2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。

3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:0.35、5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5)当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。

添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式。

7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位。

按此原则标注的尺寸可不加注单位的文字符号。

尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直。

四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位。

2、建筑图纸标注以四部分组成:段长标注、轴段长标注、轴号、总长标注。

标注字体一般以“仿宋体”为主。

3、标注斜线分为建筑粗斜线与斜线为主。

4、室外管道需注明长度,室内根据要求标注管线长度。

12341)2)3)4)5)度,垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。

弱电图纸图例说明范本

弱电图纸图例说明范本

弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框。

3、制图比例如下:4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求,图框缩放以比例大小缩放。

工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体分布如下:2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。

3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。

4、图纸设计线型:同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。

4、文字说明统一采用“宋体”或“仿宋体”字,字号大小根据下列要求缩放:5、图纸设计过程中,如下列情况必须添加索引线说明:1) 敷设管、桥架的规格大小时;2) 当管线穿墙时,注明穿墙空洞;3) 当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4) 当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。

某古人故居电气设计cad全套施工图(含设计说明,含弱电设计)

某古人故居电气设计cad全套施工图(含设计说明,含弱电设计)
储物间操作间职工食堂大餐厅小餐厅锅炉房北厢房33WL13厢房333333333WL1WL2333WL2333K电气平面图北男更衣室女更衣室财会室值班室门上0.3M333333卫生间WL1WL233333333333AL-1-1AL-1-2AL-1-3AP-1-1AP-1-2AP-1-2AP-1-1AL-1-3AL-1-1AL-1-2照明插座WL4WL5WL4WL5KKKKWL6KKKWL7WL7WL6KWL3KWL3储物间操作间锅炉房职工食堂大餐厅厢房男更衣室女更衣室小餐厅卫生间财会室值班室厢房KKKKKKWL4WL5WL6WL7WL8手BLL50C/2P-20AL3备用支路备用支路备用支路备用支路L3备用支路BLL50C/2P-20AL2L1空调支路 4.0Kw空调支路 4.0Kw3WL照明支路 2.0KwBLL50C/2P-20A8WLL1BLL50C/2P-20A12WL11WLBLL50C/2P-20A/2P-20ABLL50C/2P-20AL3L27WL插座支路 2.0Kw6WLBLL50C/2P-20AL1插座支路 2.0Kw5WL4WLPe=18Kw\PKx=0.8\PPjs=14.4Kw\PIjs=24A\PCOS%%C=0.9BLM63/1P-16ABLM63/1P-16AL2L1照明支路 2.0Kw2WL照明支路 2.0Kw1WLAL-1-3ZR-BV-3x2.5MM{\H0.7xZR-BV-3x4MM{\H0.7xBLM63/1P-16ABLM63/3P-32AVV-4x10MM{\H0.7XPe=18Kw\PKx=0.8\PPjs=14.4Kw\PIjs=24A\PCOS%%C=0.9ZR-BV-3x2.5MM{\H0.7xZR-BV-3x4MM{\H0.7xL3BLL50C/2P-20AL3BLL50C/2P-20AL1L2L3BLL50C/2P-20ABLL50C/

弱电施工图纸设计说明

弱电施工图纸设计说明

1建筑概况本工程位于陕西省咸阳市彬县县城。

建筑面积(15316.2m2)。

地上(15)层,主要为办公室、会议室、餐厅、宿舍等。

2设计依据(1)各市政主管部门对初步设计的审批意见;(2)甲方设计任务书及设计要求;(3)中华人民共和国现行有关规范:《民用建筑电气设计规范》JGJ16-2008;《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;《智能建筑设计标准》;GB/T50314-2006;《民用闭路监视电视系统工程技术规范》;GB50198-2011;其它有关的国家及地方现行规程、规范;(4)各专业提供的设计资料。

3设计范围本设计包括以下子系统内容:(1)综合布线系统(电话、网络);(2)安全防范系统(保安监视、门禁);(3)无线网络系统(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);(5)系统集成;(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;(7)本工程网络分界点在弱电井配线架处。

4综合布线系统(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。

综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。

本设计仅考虑布线不涉及网络设备;(2)由市政引来外线电缆,进入二层通讯机房。

与外部通讯,应充分考虑安全性,有效防止外界非法入侵。

通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。

网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。

弱电系统制图规范和标准

弱电系统制图规范和标准

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下:(1-1图)2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框.(1-2图)4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求,图框缩放以比例大小缩放。

(1-3图)工程设计图纸幅面和图框大小应符合国家标准GB6988.2—86《电气制图一般规则》的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下,应选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。

二、图线2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。

3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:(2—2图)工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1。

0、1.4毫米。

当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图;2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作;3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧。

(3-1图)5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5) 当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。

某标准型弱电设计说明及各类系统接线电气原理设计施工CAD图纸

某标准型弱电设计说明及各类系统接线电气原理设计施工CAD图纸
TPTVTOTXTOTPCATV有线电视系统干线为SYKV-75-9型同轴信号电缆,支线为SYKV-75-5型同轴信号电缆。电视插座 (安装在天花面上)暗装H=0.3M}暗装H=0.3M}暗装H=0.3M}\C7壁笼交接分线}箱,\P以便用户根据需要任意设置和利于检修维护.\C7各类分支弱电线路穿管敷设管径配置表备注:电话干线均采用HYV型通信电缆,电话分支线均采用RVS-4*0.5mm电话线。电脑网络系统垂直主干线采用六类非屏蔽线,水平干线均为UTP-5e(4线对非屏蔽超五类)双绞线。薄钢管D20D15D25网络线UTP-5eSYKV-75-5\C7电视线电话,电脑地面插座 TV塑料管塑料管电视插座 电话插座 电脑插座 传真插座 薄钢管φ20φ16φ25φ16φ20φ25D15D20D25电话线RVS-4*0.5mm薄钢管塑料管管材线路名称123D15φ16D15φ16φ20D20D25D32D25D32D40D40D25或H=0.1M(距台面)}或H=0.1M(距台面)}或H=0.1M(距台面)}φ32φ32φ32φ40φ50φ63D32D40D50φ25φ32D25φ40φ40φ40φ75D65线 对 数657φ25D25D25φ32φ40D324D20φ2089D32φ40φ50D4010D40φ505dB.70 系统所用器材型号规格及安装调试均由承包商提供.2.1.4.3.1.3.-一. 设计内容二. 有线电视系统 采用分配-分支系统,放大器由弱电井电源供电.一般住户每户设有线电视电缆由地下一层引至本楼弱电井内电视分支分配器箱。1.2.1.5dB.70 +用户终端电平应满足 引来.四. 语音电话网系统 系统垂向干线电缆在管道内沿线槽敷设,水平干线电缆经金属线槽穿 管敷设,三. 闭路电视监控系统 电视监控系统前端设置于一层消防控制中心. 本楼各层内设监控摄像机.信号线,及控制线均由消防控制中心2.1.4.3. 施工过程中请与水暖及土建专业密切配合,遇有问题及时与设计人员协商解决。 所有楼板及隔墙予留电气洞当线槽穿越后,均应做防火封堵,严禁采1.2.各类弱电系统信息插座与交流电源插座以及两者的管线间距最小应控制在200mm以上.用混凝土封堵.六. 其它-PVC一. 设计内容本设计主要包括: 有线电视系统, 闭路监控系统,二. 有线电视系统 采用分配-分支系统,放大器由弱电井电源供电.一般电脑网络系统,1.2.弱电设计施工总说明电话电缆大对数双绞线由地下一层经本楼弱电井引至三层控制室。 语音电话网信息干线由三层控制室在到本楼弱电井内沿垂向金属线槽经电话交换分线箱后,设双孔信息终端插座。2.3.1.穿水平金属线槽及PVC管在吊顶内,墙内及地板内暗敷设至各个信息点。CCTV闭路电视监控系统视频线均为SYKV-75-5型同轴信号电缆,电源线为RVVP3*1.0mm(每摄像机边设一电源插座),控制线RVV6*0.3mm。三层大会议室内的话筒和广播线路专业音响公司负责,按本图预埋预装线管线槽及线盒。未尽事宜,协商解决.五. 计算机网络系统各类信息点分布表电脑数据电视信号语音电话功能名称1楼层分布监控摄像地下层一 层二 层三 层四 层五 层六 层七 层八 层112音频话筒音频喇叭49497441401344850542284445624344524142521515629932228合计2912955124电脑数据信息终端插座,按EIA/TIA-568B标准排列接线。4.1.主机房设置在三层控制室经本楼弱电井至一至八层本楼弱电井内。1.2.主机房内设置叠加型智能网络交换机,垂直主干线采用4条六类非屏蔽线沿垂向金属线槽3.水平干线采用UTP5e超五类非屏蔽对绞线由各层网络交换机(集线器)箱沿水平向பைடு நூலகம்属线槽至各层网络交换机(集线器)箱.及PVC线管至各功能区间信息点位.4. 强电专业应配合弱电专业需要,配置相应设备专用电源。60*3080*50120*50100*5040*3065*12070*3650*25电话电缆线槽敷设允许容纳的根数40*30线槽规格(mm)55*4045*45材质安装方式塑料线槽墙壁或支架金属线槽地面内墙壁或支架10080503020101213161114558128610732341362165311125315127344322223422331115411HYV-0.5电 缆 对 数UTP 5e超五类4线对非屏蔽对绞网络铜缆}网络铜缆线槽敷设允许容纳的根数}150*150}200*100}150*75}100*100}100*50}75*25}25*25}线槽规格(mm)50*25}50*50}7}15}32}24}66}134}151}303}269}有线广播系统,有线对讲系统,安全防范系统,消防联动系统,智能控制系统,远程抄表系统,考勤管理系统,车库或停车场管理系统.电话通信系统,内部消费系统,门禁管理系统,监控屏墙9x17"监视器画面分割器主控键盘监视器MS机主阵矩监控室监视器硬盘录象机\C256CCTV电视监控系统示意图4F5F6F7F8F弱电竖井3F2F1F-1F楼层号楼层区间CATV有线电视系统示意图-1F1F2F3F6F4F5F7F8F楼层号弱电竖井楼层区间4根视频电缆4根电源电缆(强电专业负责提供)4根控制电缆4根控制电缆4根电源电缆(强电专业负责提供)4根视频电缆4根控制电缆4根电源电缆(强电专业负责提供)4根视频电缆2根视频电缆2根电源电缆(强电专业负责提供)2根控制电缆2根控制电缆2根电源电缆(强电专业负责提供)2根视频电缆2根控制电缆2根电源电缆(强电专业负责提供)2根视频电缆2根控制电缆2根电源电缆(强电专业负责提供)2根视频电缆2根控制电缆2根电源电缆(强电专业负责提供)2根视频电缆2根控制电缆2根电源电缆(强电专业负责提供)2根视频电缆4台4台4台2台2台2台2台2台2台停车场管理系统图调制解码器调制解码器调制解码器调制解码器调制解码器调制解码器调制解码器调制解码器调制解码器3根视频电缆TV* 3TV* 66根视频电缆TV* 55根视频电缆TV* 55根视频电缆TV* 66根视频电缆TV* 55根视频电缆TV* 1313根视频电缆TV* 77根视频电缆TV* 11根视频电缆系统放大器市CATV有线电视网引入* 2* 3* 2* 2* 2* 2* 2* 1引入监控室(备接入CCTV系统)* 1混和器邻频调制器音频话筒备接入系统混合器(CATV系统)(甲方可自定)电话网系统框图4F5F6F7F8F3F2F市话网电缆管道地埋引入楼前手孔三层控制室HYV-100*2*0.5 PVC75 FR,AB,WS3001F}100}HYV-100*2*0.5 SR2F}100}HYV-100*2*0.5 SR49*(RVS 4*0.5) SR,PVCRVS 4*0.5 SR,PVC41*(RVS 4*0.5) SR,PVC1F-1F4F}100}HYV-100*2*0.5 SR44*(RVS 4*0.5) SR,PVC5F}100}HYV-100*2*0.5 SR43*(RVS 4*0.5) SR,PVC6F}100}HYV-100*2*0.5 SR41*(RVS 4*0.5) SR,PVC7F}50}HYV-50*2*0.5 SR15*(RVS 4*0.5) SR,PVC8F}50}HYV-50*2*0.5 SR9*(RVS 4*0.5) SR,PVC48*(RVS 4*0.5) SR,PVC分至9个电话插座口分至15个电话插座口分至41个电话插座口分至43个电话插座口分至44个电话插座口分至48个电话插座口分至41个电话插座口分至49个电话插座口至1个电话插座口电脑网系统框图4F5F6F7F8F弱电竖井3F2F三层控制室1F}4根六类非屏蔽线 SR2F}4根六类非屏蔽线 SR49*UTP 5e SR,PVCUTP 5e SR,PVC41*UTP 5e SR,PVC1F-1F4F}4根六类非屏蔽线 SR44*UTP 5e SR,PVC5F}4根六类非屏蔽线 SR43*UTP 5e SR,PVC6F}4根六类非屏蔽线 SR41*UTP 5e SR,PVC7F}2根六类非屏蔽线 SR15*UTP 5e SR,PVC8F}2根六类非屏蔽线 SR9*UTP 5e SR,PVC48*UTP 5e SR,PVC分至9个电脑插座口分至15个电脑插座口分至41个电脑插座口分至43个电脑插座口分至44个电话插座口分至48个电脑插座口分至41个电脑插座口分至49个电脑插座口至1个电脑插座口楼层号楼层区间弱电竖井楼层号楼层区间AFP}停车场收费管理电脑电源引入AC220V RVV-3X1.0 出口道闸地感BV-1X1.0出口读卡机RVVP-2X0.75RVV-3X1.0 RVVP-6X0.75电源引入AC220V RVVP-2X0.75手动按钮对讲主机入口道闸BV-1X1.0地感地感入口读卡机BV-1X1.0RVVP-2X0.75 满位灯箱 RVVP-2X0.75RVVP-6X0.75RVVP-4X0.75手动按钮停车场收费管理站亭发卡记费器编辑部:ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 电气 中国电气行业网络家园;因为专业,所以完美网易 NETEASE ==QQ:447255935Email:xingxinsucai@ TEL:星欣设计图库QQ:396271936

【北京】某住宅楼工程强弱电设计说明

【北京】某住宅楼工程强弱电设计说明
首层组合配电平面图1:1001:100施工图电气2002,11电-14YJV-4X70+1X35 SC70YJV-4X35+1X16说明:3.空调空调卧室空调卧室空调卧室卧室会客室管井卫生间厨房C空调阳台卧室厨房卫生间厨房户型上 下阳台空调卫生间空调600150036004003100125001250039002500600400015003300空调空调阳台卫生间卧室卧室A厨房卧室空调卧室空调卧室阳台B管井卫生间厨房会客室会客室A反卫生间卧室厨房户型户型上 下户型会客室阳台空调空调阳台39003900125003900390012500600600250025004000400015001500250025004000400015001500卫生间K卫生间卧室阳台空调卫生间卧室空调K卧室K空调K空调阳台B会客室卧室厨房卧室厨房会客室AK会客室阳台K空调A反会客室卧室厨房阳台空调KKK户型户型户型空调卫生间K空调卧室空调会客室K卧室KK空调卧室卧室K空调会客室B'厨房卧室厨房C阳台空调K卫生间卧室D会客室空调K阳台卫生间厨房K户型户型户型33003900125001250031003600400150025006001500400060039003900125003900390012500600600250025004000400015001500250025004000400015001500强电弱电电视分配箱电话组线箱VP2TV2TP2TP2TV2TV2TP2TP2TVWL1WL1WL1WL1WL1WL2WL2WL2WL1WL3WL3WL5WL5WL4WL4WL4WL6WL6WL6WL1WL1WL1WL2WL2WL2WL3WL3WL4WL4WL5WL5WL6WL6WL2WL1WL1WL1WL1WL1WL2WL2WL3WL3WL3WL4WL4WL5WL5WL6WL6

弱电施工图设计深度建议

弱电施工图设计深度建议

弱电施工图深化设计深度要求一、图纸目录说明图纸目录图例设计说明各系统系统图消防/安保机房、电信机房等机房大样图各层管井大样图各层平面图三、深度要求1. 综合布线系统设计图:1)综合布线系统图:a.标明系统的组成及网络结构;b.明确电信及IT机房的位置、电话网络连接部件配置;c.注明线槽材质、规格;传输线缆的选择及敷设要求;d.配线架、交换机、程控交换机、光端机、机柜等设备的型号、规格,及各设备间的连接关系。

2)综合布线平面图:a.图中表现该层上楼层配线箱的编号、位置、标高、安装方式;b.末端电话网络插孔的布置位置;c.线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向;d.弱电井的位置及井内设备材料布置示意;e.明确电信机房及IT机房的位置。

3)电信机房及IT机房大样图:标明设备平面布置位置,机柜设备尺寸,桥架敷设方式及走向。

2.视频监控系统设计图:1)视频监控系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置;c. 注明线槽材质、规格;传输线缆的选择及敷设要求;d. 监视器、矩阵主机、硬盘录像机、视频分配器、机柜等设备的型号、规格,及各设备间的连接关系.e. 电源的供给方式,接地及接地电阻要求。

2)视频监控平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式;b. 各摄像机的安装位置;c. 线槽和管路的规格、走向、标高和敷设方式;线缆的规格、走向;d. 弱电井的位置及井内设备材料布置示意;e. 明确安保机房的位置.3)摄像机安装大样图:图中标明各种摄像机的安装工艺,及接线方式。

3.门禁系统设计图:1)门禁系统图:a. 图中应标明系统的组成及网络结构;b. 明确安保机房的位置;c. 注明传输线缆的选择及敷设要求;d. 门禁主机、发卡机、读卡器、出门按钮、电控锁等设备的型号、规格,及各设备间的连接关系;e. 与视频监控系统的联动逻辑关系;f. 电源的供给方式,接地及接地电阻要求.2)门禁平面图:a. 图中表现该层上安防层柜的编号、位置、标高、安装方式;b. 各门禁点的安装位置;c. 线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向;d. 弱电井的位置及井内设备材料布置示意;e. 明确安保机房的位置.3)门禁安装大样图:图中标明门禁控制器、读卡器、出门按钮、电控锁的安装高度,管线规格及连接方式。

弱电施工图纸设计说明

弱电施工图纸设计说明

弱电施工图纸设计说明一、工程概述本弱电施工图纸设计旨在为具体项目名称提供全面、可靠且高效的弱电系统解决方案。

该项目位于项目地点,总建筑面积为建筑面积平方米,涵盖了建筑功能,如办公、住宅、商业等多种用途。

二、设计依据1、国家及地方现行的有关设计规范、规程及标准,如《智能建筑设计标准》(GB 50314-2015)、《综合布线系统工程设计规范》(GB 50311-2016)等。

2、建设单位提供的设计任务书及相关要求。

3、建筑、结构、给排水、电气等相关专业提供的设计图纸和资料。

三、设计范围本次弱电系统设计包括以下子系统:1、综合布线系统2、计算机网络系统3、安全防范系统(包括视频监控系统、入侵报警系统、门禁管理系统等)4、有线电视系统5、背景音乐及紧急广播系统6、多媒体会议系统7、机房工程四、综合布线系统1、系统概述综合布线系统是整个弱电系统的基础,为各类信息的传输提供高速、稳定的通道。

2、工作区子系统根据不同的使用功能,在工作区设置相应的信息插座,包括语音插座和数据插座。

插座采用符合标准的 RJ45 模块,安装高度距地面具体高度。

3、水平子系统水平线缆采用六类非屏蔽双绞线,满足语音、数据及图像等信号的传输要求。

线缆沿金属线槽或 PVC 管敷设至各工作区。

4、垂直子系统垂直干线采用大对数电缆和光纤,分别用于语音和数据的传输。

电缆和光纤敷设在弱电竖井内的桥架中。

5、管理子系统在每层的弱电间设置配线架,对水平线缆和垂直干线进行管理和连接。

6、设备间子系统设备间位于具体位置,安装有网络设备、服务器等核心设备。

五、计算机网络系统1、系统架构采用核心层、汇聚层和接入层的三层网络架构,确保网络的稳定性和可扩展性。

2、核心层核心交换机具备高速转发能力和强大的路由功能,负责整个网络的数据交换。

3、汇聚层汇聚交换机连接多个接入层交换机,对数据进行汇聚和处理。

4、接入层接入层交换机为终端设备提供网络接入,实现用户与网络的连接。

弱电施工设计说明

弱电施工设计说明

弱电施工设计说明一、设计原则在设计中主要遵循以下原则:1、实用性:系统的配置和设计最大限度的满足大楼业务和物业管理的各项需求。

2、先进性:采用国际或国内目前的先进技术,并考虑到今后将会出现的新技术,设计具有一定的前瞻性,确保系统在建成运行后的较长时间内不落后。

3、可靠性:系统选用的技术或配套设备采用主流技术和产品,应采用在实际工程广泛应用的成熟可靠的先进技术或产品,以保证系统的长期正常运行。

4、开放性:采用国际及行业开放的技术标准和标准化的产品,避免系统集成、互联或扩展出现障碍。

5、可扩展性:设计应充分考虑到未来技术发展和使用要求的变化,系统功能扩展和技术提升的可能性,以充分保护投资,保证可持续发展的要求,确保业主的投资效益。

二、设计定位本工程智能化弱电系统设计标准定位于国家甲级智能化建筑,主要功能配置标准满足或超过国家《智能建筑设计标准》GB/T 50314-2006中甲级标准。

三、设计标准及规范《智能建筑设计标准》GB/T 50314-2006《建筑与建筑群综合布线系统工程设计规范》 GB 50311-2007《建筑与建筑群综合布线系统工程设计规范》 GB 50312-2007《民用闭路监控电视系统工程技术规范》 GB50198-94《智能建筑工程质量验收规范》GB 50339-2003《通信光缆的一般要求》GB/T7427-87《电气装置安装工程施工及验收规范》GBJ 232-92《建筑物电子信息系统防雷技术规范》GB50343-2004《建筑设计防火规范》 GB50016-2006《民用建筑通信接地标准》EIA/TIA607《电磁兼容性标准》IEC 801《视频安防监控系统技术要求》GA/T 367-2001《建筑低压电源电涌保护器选用安装验收及维护规程》CECS174 2004 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑物防雷设计规范》GB 50057-2000《有线电视系统工程技术规范》GB50200-94《民用建筑电气设计规范》JGJ 16-2008《防盗报警控制器通用技术条件》GB 12663-90《安全防范系统通用图形符号》GA/T74-2000《安全防范工程程序与要求》GA/75-94《建筑电气工程施工质量验收规范》GB50303-2002《电子信息系统机房设计规范》GB50174-2008《电子计算机房施工质量验收规范》GB50462-2008《电子计算机场地通用规范》GB2887-2000《计算机机房用活动地板的技术要求》SJ/T 10796-2001《火灾自动报警系统施工及验收规范》GB50166-92《电气安装工程接地装置施工及验收规范》GB5069-2006《建筑工程施工质量验收统一标准》GB50300-2001业主提供的鄞州区交警大队指挥中心办公楼建筑图纸及有关宁波市地方规范标准。

弱电系统制图规范和标准

弱电系统制图规范和标准

精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时,图框与A4图框。

一选择合适的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称。

二、图线2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。

3、设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如下:、5、图纸设计过程中,如下列情况必须添加索引线说明:1)敷设管、桥架的规格大小时;2)当管线穿墙时,注明穿墙空洞;3)当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引;4)当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格;5)当制作细部或安装大样图纸时,注明各各部位的材料名称;6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准。

添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整;剖面或立面索引线统一采用水平或垂直的表示方式。

7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位。

按此原则标注的尺寸可不加注单位的文字符号。

尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直。

四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位。

2、建筑图纸标注以四部分组成:段长标注、轴段长标注、轴号、总长标注。

标注字体一般以“仿宋体”为主。

3412341)2)3)4)5)45度,垂567、图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如下:8、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。

弱电标准图例.dwg

弱电标准图例.dwg
弱电设计施工说明及图例暗装电视终端出线盒(系统图中简化图例)14对讲/安防分接箱随设备定,弱电竖井内挂壁明装。安保系统产品由智能化提供商提供,如设计与产品提供有矛盾,请由我院认可后再行修改。穿越人防处需预留镀锌钢管,具体数量及密闭处理方法参见新华院图纸。弱电竖井引至信息配线箱均预埋:电信 2T+D/(WC),电视 S-5/(WC),下底距地 0.5米。电信、电视和安防系统合用同一个信息配线箱,信息配线箱内低压电源由配电箱穿管引入,详见电施图纸。可视对讲用户机和报警设防键盘出线盒预埋 86H60铁盒,下底距地 1.3米。玻璃门上的对讲门口机出线盒,其信号线管在地坪内敷设至玻璃门旁,配合玻璃门安装相应设备。的下底距地 2.6米或下底距吊顶 0.2米。电梯轿厢内摄象机和应急电话信号线缆由电梯机房内引入,配合电梯设备的安装.除注明外,弱电系统缆线应采用低烟无卤阻燃电线,所有电线阻燃级别不应低于 B级。室外敷设信号线护套应考虑防水要求。红外幕帘探测器出线盒预埋 86H60铁盒,门/窗框上方安装,下底距门/窗框 0.1米。紧急报警按钮出线盒预埋 86H60铁盒,安装高度下底距地 1.5米。红外探测器出线盒预埋 86H60铁盒配 、红外探测器和红外幕帘探测器出线盒的信号线管均预埋 (WC)。除注明外,引至可视对讲用户话机和报警设防键盘的信号线管均预埋 TC25.FC(WC)。非跃层住户和跃层住户下层的信息配线箱预埋 450x350x120铁箱,跃层住户上层的过路箱预埋 300x245x95铁箱,嵌壁暗装,本项目设电子巡更系统,采用无线电子巡更设备,巡更点的安装根据物业管理的要求设置,配合二次装修定。CE 表示管线沿顶板面明敷设.CC 表示管线在平顶内暗敷设.弱电各系统室外管线引入机房设备前需进行防雷击处理,所有安装在室外的弱电设备信号线缆在引入机房处均安装防雷保护各弱电机房、弱电间和弱电竖井内设备都必须有良好的接地,采用联合接地方式,接地电阻 ≤ 1欧姆,详见电施联合接地。电缆伸入各线箱预留 1米,导线伸入接线盒预留 0.3米,供接线用。穿电缆或导线铁管内部需平滑,不应有扁曲节痕,管口应锉光,电缆管曲率半径 ≤ 管径的 10倍,导线管曲率半径 ≤ 管电缆线槽穿墙和楼板处,线槽内外需用防火材料进行防火封堵。电缆线槽施工应与土建结构和其他设备管道密切配合。电缆线槽均由托臂式支架用膨胀螺丝安装在附近侧墙板或顶板上,每隔 1.5米设支架. 图中尺寸均指外径尺寸.可视对讲门口机、门禁控制器、电锁、读卡器或密码输入键盘出线盒和预埋管及安装要求参见对讲/门禁设备安装示意图。摄象机出线盒预埋 86H60出线盒配 86ZD面板,嵌壁暗装在附近侧墙、柱、梁或平顶上。除注明外,安装在侧墙、柱上摄象机视频信号线和电源及控制线随设备定,除注明外,均预埋 (WC)。29WS 表示管线沿墙面明敷设.图中 FC 表示管线在地坪内暗敷设.器和电涌保护器。径的 6倍. 管线过变型缝处,按变形缝施工处理。3334313230安防 (WC)。除注明外,过路盒均嵌壁暗装于墙上。232628272524212220对讲、安防系统信号线型号规格随设备定.1918171516双向四分支器SCE 表示管线在吊平顶内明敷设.WC 表示管线在墙内暗敷设.穿管暗敷设电视电缆双向六分支器75欧姆终端负载电阻2TC20.FCS-5( )双向六分配器双向一分支器双向二分支器双向四分配器双向二分配器双向三分配器暗装电视终端出线盒(仅预留管线)双向用户放大器明装电视分支器箱暗装电视分支器箱暗装电视终端出线盒222Z1Z1弱电竖井内各分线箱均挂壁明装,安装高度参见相应的弱电竖井布置图。引至电视终端出线盒为 1根 S-5。除注明外,穿 1根 S-5用 TC20.FC(WC),穿 2根 S-5用 TC25.FC(WC)。引至电话插座的电信用户线为 1根 T,引至数据插座的为 T+D。穿 1~2根电信用户线用 TC20.FC(WC),穿 3~4电信分线箱双数楼层采用 E型铁箱,箱内最小净尺寸为 500x700x150,单数楼层采用 C型铁箱,箱内最小净尺寸为电视用户终端出线盒预埋 86H60铁盒配双向屏蔽型专用单孔插座面板,除注明外,下底距地 0.3米,与电源插座并排安S-5 表示 RG6 或 SYWY-75-5四层屏蔽电缆S-7 表示 RG11 或 SYWY-75-7四层屏蔽电缆图中 S-9 表示 9C-FT铝管护套屏蔽电缆或 SYWY-75-9四层屏蔽电缆有放大器的电视分支器箱采用 220x350x150铁箱,其它电视分支器箱采用 220x220x100铁箱,弱电竖井内挂壁明装。电缆电视系统采用 860MHz 或全频段 (1000MHz) 双向传输网络技术,信号经双向用户放大器放大,以分配分支方式RJ11型插座面板。除注明外,下底距地 0.3米,卫生间内下底距地 1米。双孔电话/数据出线盒预埋 86H60 铁盒配双孔 RJ11+RJ45 型插座面板;单孔电话出线盒预埋 86H60 铁盒配单孔电信用户线均采用 HTYY-4x0.5 室内用户线(图中用 T表示)和 4对 cat5e或以上对绞电缆(图中用 D表示)。电信电缆均采用 HYA 型 0.5/0.4 线径塑料电话电缆. 除注明外,弱电各系统线缆均穿管敷设或敷设在电缆线槽中。除注明外,在地下室和 1层地坪内敷设的穿 SC铁管。除本说明外,均按照国家建设部、信息产业部以及地方各有关部门已颁布的有关电气或信息通信施工规定进行施工.工程概况:本工程为XXXXXXXXXXXXX开发的“XXXXXX”住宅住宅小区XX楼,地上21层,地下1层;地上为住宅,施工说明根电信用户线用 TC25.FC(WC)装,间隔 0.5米.设计。用户终端电平满足 68%%p3dBμV.1113129108地下一层为平战结合人防区。380x500x150,弱电竖井内挂壁明装。6753421一 电信系统暗装双孔电话/数据出线盒(仅预留管)穿管暗敷设电信电缆穿管暗敷设电信用户线卫星接收天线二 电视系统鑫诺一号HYA12004%%c100.FC2TC20.FC2T+2D2暗装电话分线箱明装电话分线箱通讯总配线架(柜)(系统图中)通讯总配线架(柜)(平面图中)暗装单孔电话出线盒暗装双孔电话/数据出线盒22T101 10(5)1000T102 20(5)900注:根据甲方单位要求 ,本工程住户客厅各种弱电信息点均沿墙两面对称布置(一面仅为预留).附: 根数 管径.敷设方式附:根数 管径.敷设方式型号附: 数量(1只不注)附: 数量(1只不注)附: 数量(1只不注)附: 编号附: 编号五 其他2TC25.FCG穿电缆或导线管由上层引来,由下层引来穿电缆或导线管引至上层,引至下层电缆走线槽暗装过路箱 220*220*100厨房煤气探测器出线盒,吸顶安装.暗装家庭信息配线箱预埋暗敷设安防电缆管施工图弱电弱电设计施工说明及图例附: 数量(1只不注)附: 数量(1只不注)附: 数量(1只不注)附: 编号附: 数量(1只不注)附: 数量(1只不注)附: 数量(1只不注)附: 数量(1只不注)附: 数量(1只不注)三 安防系统附: 接收卫星名称附:附:型 号根数 管径.敷设方式根数 管径.敷设方式根 数2MIR/IR2M222附: 编号 容量(负荷)附: 编号 容量(负荷)附: 数量(1只不注)附: 数量(1只不注)附: 容量(对)附: 容量(对)IR222D102暗装出线盒及明装红外微波双鉴探测器 暗装出线盒及吸顶装红外微波双鉴探测器 室内黑白摄像机及出线盒 (配金属机罩)暗装出线盒及门磁,窗磁报警器 暗装出线盒及挂壁装红外探测器暗装出线盒及门禁控制器暗装出线盒及明挂可视对讲用户机暗装出线盒及室外可视对讲门口机暗装出线盒及红外幕帘探测器暗装出线盒及报警设防键盘暗装出线盒及紧急报警按钮楼层访客对讲/安防分接箱TVTVTDTTDMDF220EGIRKPVEIVIH/A编辑部:ivpinfo@本图纸由浩辰ICAD软件提供技术支持网易 电气 中国电气行业网络家园;因为专业,所以完美网易 NETEASE ==QQ:447255935Email:xingxinsucai@ TEL:星欣设计图库QQ:396271936

弱电智能化设计图纸规范

弱电智能化设计图纸规范

弱电智能化设计制图规范1.总则1.1、目的1.1.1规范化-- 有效提高设计制图的工作质量;1.1.2标准化-- 提高设计制图的工作效率;1.2、适用范围1.2.1 本规范适用于我公司所有工程项目的工程制图。

1.2.2 本规范所指施工图纸为:平面图、系统图及大样图等。

1.3、工作风格1.3.1 本规范为公司绘图表达的风格的统一,不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。

1.3. 2 统一采用天正电气绘图。

1.4、依据1.4.1 本规范的基本依据是GB/T50001 ------ 2001 《房屋建筑制图统一标准》。

2.图纸排序2.1 施工图编排顺序:1、图纸目录2、设计说明及图例3、系统图4、平面图5、大样图3.图层3. 1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。

图层具有颜色、线形、状态等属性。

3. 2 建立“背景”层,颜色8号(灰度色),将原建筑平面图移至该层,删除/ 关闭无用图层;建立“参照”层,颜色 5 号(蓝色),将有用的原设计管线和设备移至该层;建立“ EQUIP-安防、EQUIP-广播、EQUIP-楼控、EQUIP-通讯、EQUIP-电视”等设备层,颜色根据“设计制图图例(2013)”,弱电设备应定制成块;建立“ DIM-安防、DIM-广播、DIM-楼控、DIM-通讯、DIM-电视”等标注层,颜色根据“设计制图图例(2013)”,此层为管线标注;建立“ TEL_TEXT层,此层为其它说明;4. 图式4. 1 图纸幅面:平面图图纸图幅以A0 A1、A2图纸为主,系统图纸图幅以A3图纸为主。

4. 2 图纸尺寸规格(表2)图纸种类图纸宽度(mm)图纸高度(mm)备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210主要用于目录、大样、变更等4. 3特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。

弱电智能化图纸设计规范

弱电智能化图纸设计规范

弱电智能化图纸设计规范一、图纸设计的基本原则1、准确性图纸应准确反映弱电智能化系统的设备布置、线路走向、连接关系等信息,尺寸标注精确,避免模糊和歧义。

任何错误或不准确的信息都可能导致施工过程中的误解和错误,增加成本和延误工期。

2、完整性图纸应包含系统的所有组成部分,包括前端设备、传输线路、中心设备、电源供应等。

同时,还应包括图例、说明、设备清单等辅助信息,确保施工人员能够全面了解系统的构成和要求。

3、规范性遵循国家和行业的相关标准和规范进行设计,如《智能建筑设计标准》、《综合布线系统工程设计规范》等。

使用标准的图形符号、标注方式和绘图比例,保证图纸的规范性和通用性。

4、清晰性图纸布局合理,线条清晰,文字标注易于辨认。

不同类型的线路和设备应采用不同的颜色或线型加以区分,以便于阅读和理解。

5、可读性图纸的设计应考虑到施工人员和维护人员的使用需求,标注简洁明了,逻辑关系清晰,使他们能够快速准确地获取所需信息。

二、图纸的分类和组成弱电智能化图纸通常包括以下几类:1、系统原理图展示系统的整体架构和工作原理,包括各个子系统之间的连接关系和信号流向。

2、平面布置图描绘设备在建筑物内的具体位置和分布情况,如监控摄像头、门禁读卡器、信息插座等。

3、线路敷设图标明各类线缆的走向、敷设方式和路由,包括线槽、桥架、管道等。

4、机柜布置图展示中心机房内机柜的排列方式、设备安装位置和接线情况。

5、系统图详细描述各个子系统的组成、设备连接和功能实现方式,如监控系统图、门禁系统图、网络系统图等。

一套完整的弱电智能化图纸通常由以下部分组成:1、图纸目录列出所有图纸的名称、编号、版本号和页码,方便查阅。

2、设计说明对整个系统的设计思路、功能要求、技术指标、施工注意事项等进行详细说明。

3、图例解释图纸中使用的图形符号和标注的含义。

4、设备清单列出系统所使用的设备名称、型号、规格、数量等信息。

5、图纸正文包括上述提到的各类图纸。

三、图纸绘制的具体要求1、图形符号使用标准的图形符号来表示设备和元件,如摄像头用特定的图标表示,交换机用规定的符号表示等。

弱电智能化图纸设计规范

弱电智能化图纸设计规范

弱电智能化图纸设计规范在当今的建筑和设施领域,弱电智能化系统的重要性日益凸显。

从安全监控到通信网络,从智能照明到环境控制,弱电智能化系统为我们的生活和工作提供了便捷、高效和安全的环境。

而弱电智能化图纸作为系统设计和实施的重要依据,其设计规范的准确性和完整性直接影响到系统的性能和质量。

一、图纸的基本要求1、准确性弱电智能化图纸必须准确反映系统的实际情况,包括设备的位置、型号、规格、连接方式等。

任何错误或不准确的信息都可能导致施工中的混乱和错误,影响系统的正常运行。

2、完整性图纸应包含系统的所有组成部分,从前端设备到后端控制中心,从线缆敷设到设备安装。

同时,还应包括必要的注释、说明和图例,以便施工人员和维护人员能够清晰地理解图纸的内容。

3、规范性遵循国家和行业的相关标准和规范进行设计,如电气符号的使用、图纸比例的选择、标注的格式等。

这样可以确保图纸在不同的项目和团队中具有通用性和可读性。

4、清晰度图纸的布局应合理,线条清晰,文字工整,避免出现模糊、重叠或难以辨认的部分。

使用适当的颜色和线条粗细来区分不同的系统和线路,提高图纸的可读性。

二、系统图的设计1、总体架构系统图应清晰地展示弱电智能化系统的总体架构,包括各个子系统之间的关系和连接方式。

例如,安防监控系统、门禁系统、综合布线系统等之间如何相互协作和通信。

2、设备选型标明系统中所使用的设备型号、规格和主要技术参数,以便采购和施工人员能够准确地选择和安装设备。

3、线路走向描绘出各类线缆的走向和敷设方式,包括电源线、信号线、控制线等。

同时,要注明线缆的类型、规格和长度。

三、平面图的设计1、设备布置在平面图中准确标注出各类弱电设备的安装位置,如摄像头、探测器、读卡器等。

考虑到设备的使用需求和美观要求,合理安排设备的布局。

2、线缆敷设路径详细绘制线缆在建筑物内的敷设路径,包括桥架、线槽、管道等的位置和走向。

要注意避免与其他管道和设施发生冲突。

3、机房布置对于弱电机房,要绘制出机房内设备的摆放位置、机柜的布局、线缆的进出方式等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1建筑概况
本工程位于陕西省咸阳市彬县县城。

建筑面积(15316.2m2)。

地上(15)层,主要为办公室、会议室、餐厅、宿舍等。

2设计依据
(1)各市政主管部门对初步设计的审批意见;
(2)甲方设计任务书及设计要求;
(3)中华人民共和国现行有关规范:
《民用建筑电气设计规范》JGJ16-2008;
《建筑与建筑群综合布线系统工程设计规范》GB/T50312-2007;
《智能建筑设计标准》;GB/T50314-2006;
《民用闭路监视电视系统工程技术规范》;GB50198-2011;
其它有关的国家及地方现行规程、规范;
(4)各专业提供的设计资料。

3设计范围
本设计包括以下子系统内容:
(1)综合布线系统(电话、网络);
(2)安全防范系统(保安监视、门禁);
(3)无线网络系统
(4)会议室音响等系统(投影、扩音系统)(与专业厂家配合);
(5)系统集成;
(6)根据甲方要求,本工程设计时,公共场所及所有办公室的TV点位均只做预留,TV穿线管暗敷由弱电竖井经电缆桥架或线槽引至房间内,具体位置参考室内装修图纸;
(7)本工程网络分界点在弱电井配线架处。

4综合布线系统
(1)综合布线系统是将语音信号、数字信号的配线,经过统一的规范设计,综合在一套标准的配线系统上,此系统为开放式网络平台,以方便用户在需要时,形成各自独立的子系统。

综合布线系统可以实现世界范围资源共享,综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理、电话会议、电视会议等。

本设计仅考虑布线不涉及网络设备;
(2)由市政引来外线电缆,进入二层通讯机房。

与外部通讯,应充分考虑安全性,有效防止外界非法入侵。

通讯机房由二次深化设计,本设计仅负责总配线架以下的配线系统;
(3)本工程网络和电话采用非屏蔽综合布线系统,水平选用(超6类)电缆,穿KBG管暗敷。

网络垂直干线选择(六芯62.5/125μm)光纤,电话垂直干线选择(3类大对数)电缆,配线架在竖井内(挂墙机柜)明装。

竖井内竖向桥架应与平面图中水平桥架连接。

楼层配线间若安装网络设备,应考虑环境条件,并根据网络的要求自配UPS电源;
1
(4)办公部分按装修设计图纸设置信息点,职工宿舍按每间宿舍设置一个信息点;
(5)出线插座采用RJ45超6类型,墙上暗装,底边距地0.3m(有架空地板的房间,底边距架空地板0.3m),弹起式地插采用RJ45超6类型;
(6)有关综合布线系统的构成待确定厂家后与甲方协商确定。

网络设备则根据最终用户的需求配备(可见甲方确认过设备的材料单);
(7)系统所有器件均由安源科技负责成套供货、安装、调试;
(8)系统的深化设计由安源科技负责,设计院负责审核及与其他系统的接口的协调事宜。

5安全防范系统
5.1保安监视系统
(1)保安监视机房设在一层;
(2)在本工程各出入口,电梯轿箱内及(一)层以上各层走道内设保安监视摄像机;
(3)所有摄像机的电源,由主机供给。

主机自带UPS电源,工作时间≥(20分钟);
(4)系统控制方式为编码控制;
(5)摄像机采用红外半球摄像机,带自动增益控制、逆光补偿、电子高亮度控制等,根据安装地点监视要求,配备相应的摄像机(过道半球式、电梯飞碟式);
(6)中心主机系统采用全矩阵系统,所有视频信号可手动及自动切换;
(7)所有摄像点应同时录像,录像选用()台数字硬盘录像系统,内置高速硬盘,容量不低于动态录像储存一个月的空间,并可随时提供调阅及快速检索,图像应包含摄像机机位、日期、时间等。

图像分辨率不低于(640×480)像素;
(8)按系统图所示做时序切换。

切换时间为1~30秒可调,同时可手动选择某一摄像机进行跟踪、录像。

系统配置52寸无缝拼接屏;
(9)拼接屏的图像质量按五级损伤制评定,图像质量不应低于4分;
(10)监视器图像水平清晰度:黑白监视器不应低于(600、500、400)线,彩色监视器不应低于(400、270)线;
(11)监视器图像画面的灰度不应低于8级;
(12)系统各路视频信号,在监视器输入端的电平值应为1Vp-p±3dBVBS;
(13)系统各部分信噪比指标分配应符合:摄像部分为40dB、传输部分为50dB、显示部分为45dB的要求;
(14)系统所有器件均由安源科技负责成套供货、安装、调试,并协助甲方通过北京安防办的验收;
(15)系统的深化设计由安源科技负责,设计院负责审核及与其他系统接口的协调事宜。

5.2门禁系统
(1)门禁系统控制PC(与前台文员合用);
(2)在重要场所的出入口设有门磁开关、电子门锁、读卡器、门内手动开关,对通过对象及通行的时间进行控制、监视及设定;
(3)系统应具有以下功能:
2
①记录、修改、查询所有持卡人的资料,并可随时修改持卡人通行权限。

②监视、记录所有出入情况及出入时间;
③监视门磁开关状态,具有报警功能;
④对所有资料可按照甲方的要求按某一门、某人、某时等进行排序、列表。

⑤对非法侵入或破坏进行报警并进行记录;
⑥当火灾信号发出后,自动打开相应防火分区安全疏散通道的电子门锁,方便人员疏散。

(4)现场控制器设在(就地、弱电竖井内),走道管线在(弱电线槽内)敷设,从线槽至控制模块穿KGB管。

控制模块至请求开门按钮、读卡器、门磁开关、电控锁等暗敷KGB管,门磁开关、电控锁等应注意与门配合;
(5)系统允许每个门可单独提供所有操作功能,系统信息通信采用标准接口及协议;
(6)系统所有器件均由承包商负责成套供货、安装、调试;
(7)系统的深化设计由承包商负责,设计院负责审核及与其他系统接口的协调事宜。

6无线网络系统
(1)为防止出现无线信号覆盖盲区(如地下、电梯内等),本工程在每层设置2台无线AP工作站;
(2)系统以过道为中心,采用单层覆盖方式;
(3)过道吊顶上安装无线AP工作站,一个可覆盖1/2层,平面中设置的室内天线,场强弱处可覆盖半径达20m,场强强处可覆盖半径达40m。

应根据实测确定;
(4)竖井至室内天线预留KBG管线。

7会议室音响等系统
(1)会议室、接待室音响系统按陕西安源科技有限公司方案设计;
(2)每间会议室、接待室音响投影系统都是一个独立系统;
视频系统按投映幕布设计;
(3)此部分待甲方确定厂家后再调整。

8系统集成
(1)系统集成是对大厦各个子系统的信息进行综合管理,应超前设计预留,分步实施。

系统集成要求各个子系统提供通用接口及通讯协议;
(2)对整个大厦的弱电系统进行优化控制,达到高效、经济、节能、协调的运行状态;
(3)系统集成建立在千兆局域网上,并可将信息传送至远程工作站上。

9设备安装
(1)箱体在竖井、机房内均为明装,其它暗装。

箱体高度600mm以下,底边距地1.5m;600~800mm高,底边距地1.2m;8
3
00~1000mm高,底边距地1.0m;1000~1200mm高,底边距地0.8m;1200mm以上的,为落地式安装,下设300mm基座;
(2)电缆桥架:又消防施工单位负责;
(3)与设备配套的箱体、柜订货前应与设计人员配合。

10线缆的选型及敷设
(1)线缆明敷在桥架上,若不敷设在桥架上,应穿KBG管敷设。

KBG32及以下管线暗敷,KBG40及以上管明敷;
(2)本工程KBG管均为钢导管;
(3)所有穿过建筑物伸缩缝、沉降缝、后浇带的管线应按《建筑电气安装工程图集》中有关作法施工。

11其它
(1)凡与施工有关而又未说明之处,参见《建筑电气安装工程图集》《建筑电气通用图集》施工,或与设计院协商解决;
(2)本工程所选设备、材料,必须具有国家级检测中心的测试合格证书;必须满足与产品相关的国家标准;
(3)为设计方便,所选设备型号仅供参考,招标所确定的设备规格、性能等技术指标,不应低于设计图纸的要求;
(4)所有设备确定厂家后均需建设、施工、设计、监理四方进行技术交底;
(5)根据国务院签发的《建设工程质量管理条例》:
①由建设单位采购建筑材料、建筑构件和设备的,建设单位应当保证建筑材料、建筑构件和设备符合设计文件和合同的要求;
②施工单位必须按照工程设计图纸和施工技术标准施工,不得擅自修改工程设计,不得偷工减料。

施工单位在施工过程中发现设计文件和图纸有差错的,应当及时提出意见和建议;
③建设工程竣工验收时,必须具备设计单位签署的质量合格文件。

4。

相关文档
最新文档
