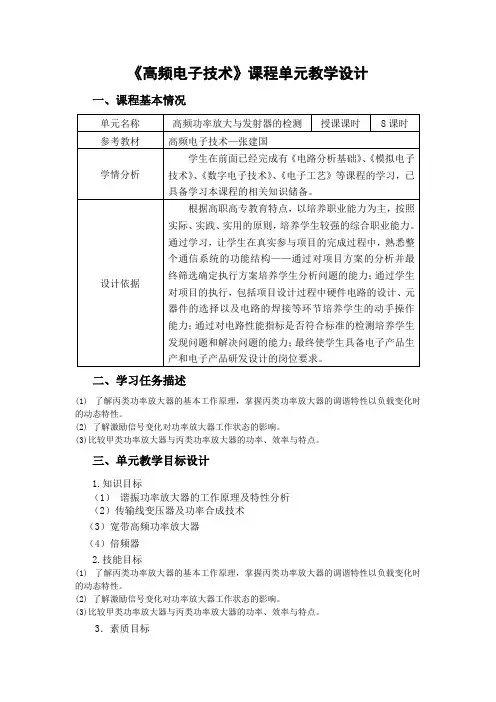

《高频电子技术》单元教学设计 《高频电子技术》第三单元教学设计-吴艳红
《高频电子技术》课程单元教学设计一、课程基本情况二、学习任务描述(1) 了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以负载变化时的动态特性。
(2) 了解激励信号变化对功率放大器工作状态的影响。
(3)比较甲类功率放大器与丙类功率放大器的功率、效率与特点。
三、单元教学目标设计1.知识目标（1）谐振功率放大器的工作原理及特性分析（2）传输线变压器及功率合成技术（3）宽带高频功率放大器（4）倍频器2.技能目标(1) 了解丙类功率放大器的基本工作原理，掌握丙类功率放大器的调谐特性以负载变化时的动态特性。
(2) 了解激励信号变化对功率放大器工作状态的影响。
(3)比较甲类功率放大器与丙类功率放大器的功率、效率与特点。
3．素质目标（1）培养学生养成自我学习的习惯和能力；（2）培养团队协作意识。
(3)培养学生理论联系实际、实事求是的优良作风和细心做事、严肃认真的科学的态度。
(4)培养标准意识、规范意识、环境保护意识。
树立良好职业道德，养成文明安全生产的习惯。
4．思政目标（1）树立正确的社会主义核心价值观，具有强烈的社会责任感；（2）树立爱岗敬业、实事求是、精益求精的精神，弘扬工匠精神；（3）具有安全意识、岗位责任意识；（4）具备开拓创新意识，能够运用基本的创新方法，有一定的创新创业创造意识和终身学习能力；（5）具有良好的团队合作能力和协调能力。
四、单元教学内容设计五、单元教学设计思路课程教学过程分为课前准备、课堂实施、课后拓展三个部分。
采用讲授法、引导法、现场教学的教学法、角色扮演法、小组讨论法，主要围绕伴音通道常见故障现象、故障分析及维修过程进行教学，课堂通过理论讲解和学生动手实训开展。
课堂设置师生互动环节，并且将课堂内容进一步细化成小节，让学生进行课堂评价，以此掌握学生课堂学习情况，老师根据学生的课堂评价情况制定下节课的课程复习内容。
六、单元教学策略设计（一）教学模式设计行动导向-工学结合、教学做一体化，采用项目教学、现场教学、以学生为中心学习开展教学工作。
无线编码遥控门铃电路原理与制作,22622272
无线编码遥控门铃电路原理与制作,22622272 无线编码遥控门铃电路原理与制作,2262/22722.遥控编码门铃接收电路上图为编码遥控门铃发射机电路原理图，它由发射电路和开关调制编码电路两部分组成。
发射电路由振荡回路L1、C1和振荡三极管VT1等组成。
振荡器采用电感三点式振荡电路，振荡线圈L1为印制电路板上的U型敷铜条，调谐电容器C1并联在U型敷铜条两端，L1抽头通过高频阻流圈L2和按钮开关S与电源GB正极相连，在高频振荡器等效电路中相当于接地；振荡线圈一端与VTI集电极相连，另一端通过电容器C2正反馈到VT1基极，组成电感三点式振荡电路。
振荡器反馈大小由C2、C3及振荡管VTI极间电容分压决定。
振荡频率主要由L1电感量、C2、C3电容量大小来决定，改变C1可以调整振荡频率。
L1采用敷铜条结构不会变形，增加振荡频率的稳定性，还兼有发射天线的作用。
R1为VT1上偏置电阻器，当编码集成电路IC1的编码输出端Dout为高电平时，超高频振荡器振荡，低电平时则停止振荡，进行开关调制。
调制编码电路由编码集成电路IC1等组成，通常产品出厂时，地址编码设定端、控制数据编码设定踹都处于悬空状态，成为12位地址0数据编码。
使用中要预置编码信号，在印制电路板上一般都预留地址编码区，由三排焊盘孔组成，采用焊锡搭焊的方式来选择悬空、接电源正极或接地三种状态。
同一套收、发系统地址码必须一致，不同的设备必须是设置不同的地址码，以防止系统相互之间干扰。
此外，编解码集成电路振荡电阻器必须配套，当编码PT2262振荡电阻器R2选用1.2MΩ时，解码PT2272振荡电阻器为220kΩ；如R2为4.7MΩ时，解码振荡电阻器对应为820kΩ。
如果编解码集成电路振荡电阻器不配套，将使遥控器灵敏度大大降低，甚至失去控制作用。
编码集成电路编码启动踹接地(处于低电平)时，编码器才输出编码信号，接下电源(发射)开关S，就会发射出遥控信号。
电阻器R3和发光二极管VD组成指示灯电路，指示遥控器工作状态。
无线门铃发射电路设计
