风电场变电站二次设备简介

风电场变电站二次设备简介风电场变电站二次设备是指在风电场的变电站中用于对风力发电机产生的电能进行二次处理和配送的设备。

二次设备主要包括电压变压器、电流互感器、保护装置和控制装置等。

首先，电压变压器用于将风力发电机产生的高压交流电能转变成适用于输送电网的中压或低压电能，确保风电场电能能够正常输送到需要的地方。

其次，电流互感器用于监测风电场内电流大小，确保电能在输送过程中不会因为超载而损坏设备或者造成安全事故。

另外，保护装置则负责监测电路中的电流、电压等参数，一旦发现异常情况，能够及时切断电源，保护设备和人员的安全。

控制装置负责监测和控制电网中的各种设备，确保正常运行和及时处理异常情况。

总的来说，风电场变电站二次设备的作用是确保风能能够正常、安全地输送到需要的地方，同时保护设备和人员的安全。

这些设备的正常运行对于整个风电场的运行至关重要，因此在风电场建设和运行过程中应该高度重视二次设备的选型、安装和维护工作。

风力发电是一种清洁、可再生的能源，随着全球对可再生能源的需求不断增加，风电场的建设和运营也逐渐成为了一项重要的工作。

而风电场的变电站二次设备，作为风电场的核心设施之一，承担着对风力发电机产生的电能进行二次处理和配送的重要职责。

它的作用不仅仅是将发电机产生的电能变成适用于输送电网的电能，还承担着保护电网设备和人员安全的重要责任。

在风电场的建设和运营中，二次设备的选型、安装和维护工作至关重要。

在风电场变电站中，电压变压器是一项重要的二次设备。

电压变压器主要用于将风力发电机产生的高压交流电能转变成适用于输送电网的中压或低压电能。

同时，通过电压变压器，电能可以在不同电网之间互联，实现电能的长距离输送。

因此，电压变压器的稳定运行对于风电场的整体运行具有至关重要的作用。

另外，电流互感器也是风电场变电站的重要二次设备之一。

电流互感器主要用于监测风电场内电流大小，保证电能在输送的过程中不会因为超载而损坏设备或者造成安全事故。

智能变电站二次设备

➢ 输出接口：
对采样值组网传输的方式，提供相应的以太网口对采样值点对点传输的方式，提供足够的输出接口分别对应
保护、测控、录波、计量等不同的二次设备。模块化并可根据需要增加输出模块。
9
1、合并单元：其他功能要求
➢ 具备合理的时间同步机制和采样时延补偿机制。 ➢ 能保证在异常情况下（电源中断、电压异常、采集单元异常、通
信中断、通信异常、装置内部异常等）不误输出，具有完善的自诊断功能，能输出上述各种导常信号和自检信息。
➢ 具备光纤通道光强监视功能，实时监视光纤通道接收到的光信号的强度，并根据检测到的光强度信息，提前预警。
➢ 支持可配置的采样频率，采样频率应满足保护、测控、录波、计量及故障测距等采样信号的要求。
功能。 ➢ 事件报文记录功能。 ➢ 跳、合闸命令需要两帧确认。 ➢ 动作时间应不大于7ms。 ➢ 具备跳/合闸命令输出的监测功能。当接收命令后，应
通过GOOSE网发出收到跳令的报文。 ➢ 具备完善的告警功能，告警信息通过GOOSE上送。 ➢ 配置单工作电源,保留检修压板、断路器操作回路出口
压板和操作把手/按钮。
➢ 输入接口：
电子式互感器：光纤。常规互感器或模拟小信号互感器：模拟信号接口。智能化一次设备：（用在母线电压并列功能）开关信号接口
➢ 数量：按间隔配置的合并单元应提供至少接收12路电子式互感器的采样信号。
电流信号7路电压信号5路
➢ 调试接口：
对所发送通道的顺序、相序、极性、比例系数等进行配置。
➢ 智能开关等设备的过渡产品 ➢ 完成断路器、隔离刀闸、地刀等位置的采集 ➢ 完成断路器、隔离刀闸、地刀等的分合控制 ➢ 采集主变档位、温度等信息 ➢ 采集在线监测的信息 ➢ 断路器操作回路

变电站二次设备认知及线路保护装置调试实训报告

变电站二次设备认知及线路保护装置调试实训报告一、引言在电力系统中，变电站承担着将高压输电线路的电能转换为适用于配电网的低压电能的重要任务。

为了确保电能的安全可靠传输和配送，变电站的二次设备和线路保护装置的认知和调试尤为重要。

本报告将深入探讨变电站二次设备的认知和线路保护装置调试的实训经验和结果。

二、变电站二次设备认知2.1 变电站二次设备的定义变电站二次设备是指变电站中用于测量、控制、保护和监视电力系统的设备。

主要包括电流互感器、电压互感器、组合电压互感器、采样触头等。

这些设备通过将高压输电线路上的电流和电压信号转换为能够被监测和控制的低压信号，实现对电力系统的监视和调控。

2.2 变电站二次设备的功能变电站二次设备具有以下主要功能：1.测量功能：通过电流互感器和电压互感器，测量高压输电线路的电流和电压信号，用于监视电力系统的运行状态。

2.控制功能：通过组合电压互感器和采样触头，获取电力系统的控制信号，用于实现对电力系统的调控。

3.保护功能：通过差动保护、过流保护等装置，监测电力系统中的异常情况，并采取相应的保护措施，以确保电力系统的安全运行。

2.3 变电站二次设备的分类根据功能和用途的不同，变电站二次设备可以分为以下几类：1.测量设备：包括电流互感器和电压互感器，用于测量电力系统中的电流和电压信号。

2.控制设备：包括组合电压互感器和采样触头，用于获取电力系统的控制信号，实现对电力系统的控制。

3.保护设备：包括差动保护、过流保护等装置，用于监测电力系统中的异常情况，并采取相应的保护措施。

2.4 变电站二次设备的选型和安装要求在选型和安装变电站二次设备时，需要考虑以下几个方面：1.系统要求：根据电力系统的运行要求和特点，选择适合的二次设备，以满足系统的测量、控制和保护需求。

2.信号传输：保证二次设备信号传输的可靠性和准确性，选择合适的传输线路和连接方式。

3.安装环境：考虑变电站的环境条件和特殊要求，选择耐高温、耐腐蚀、防爆等特殊型号的二次设备。

变电站二次设备布置及介绍

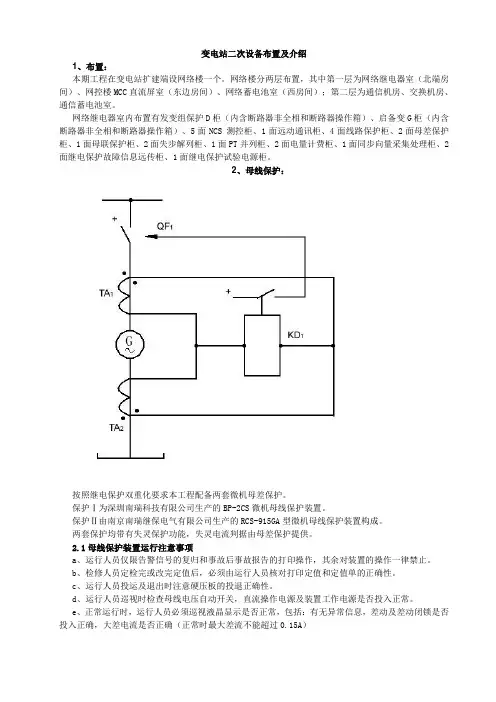

变电站二次设备布置及介绍1、布置：本期工程在变电站扩建端设网络楼一个。

网络楼分两层布置，其中第一层为网络继电器室（北端房间）、网控楼MCC直流屏室（东边房间）、网络蓄电池室（西房间）；第二层为通信机房、交换机房、通信蓄电池室。

网络继电器室内布置有发变组保护D柜（内含断路器非全相和断路器操作箱）、启备变G柜（内含断路器非全相和断路器操作箱）、5面NCS 测控柜、1面远动通讯柜、4面线路保护柜、2面母差保护柜、1面母联保护柜、2面失步解列柜、1面PT并列柜、2面电量计费柜、1面同步向量采集处理柜、2面继电保护故障信息远传柜、1面继电保护试验电源柜。

2、母线保护：按照继电保护双重化要求本工程配备两套微机母差保护。

保护Ⅰ为深圳南瑞科技有限公司生产的BP-2CS微机母线保护装置。

保护Ⅱ由南京南瑞继保电气有限公司生产的RCS-915GA型微机母线保护装置构成。

两套保护均带有失灵保护功能，失灵电流判据由母差保护提供。

2.1母线保护装置运行注意事项a、运行人员仅限告警信号的复归和事故后事故报告的打印操作，其余对装置的操作一律禁止。

b、检修人员定检完或改完定值后，必须由运行人员核对打印定值和定值单的正确性。

c、运行人员投运及退出时注意硬压板的投退正确性。

d、运行人员巡视时检查母线电压自动开关，直流操作电源及装置工作电源是否投入正常。

e、正常运行时，运行人员必须巡视液晶显示是否正常，包括：有无异常信息，差动及差动闭锁是否投入正确，大差电流是否正确（正常时最大差流不能超过0.15A）f、当根据运行方式需要退出母差时，应先退出出口压板再退出控制电源，最后退出装置电源。

投入时相反。

G、刀闸位置信号与一次设备的运行方式相对应。

2.2 BP-2CS 微机母线保护：BP-2CS 微机母线保护装置有母线差动保护、断路器失灵保护、母联失灵保护、母联死区保护、CT 断线判别功能及PT 断线判别功能。

一、母线差动保护启动：①差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。

110kV变电站常见二次设备

110kV变电站常见⼆次设备10kV变电站常见⼆次设备由于主⽹电压等级的升⾼，110kV 变电站的重要性较之从前下降了很多。

对于⼀般规模的市区110kV 变电站，多使⽤110/10kV 两圈变压器，⽆35kV 电压等级。

110kV 配电装置采⽤GIS 或PASS，⼀次接线形式多为桥型接线，部分重要变电站为单母分段接线；10kV 配电装置采⽤中置柜，⼀次接线形式为单母分段接线。

什么是pass：即插接式开关装置，ABB公司为⼴⼤⽤户最新研制的组合电器设备，将断路器、隔离开关及电流互感器摆放在⼀个密封舱内，采⽤SF6⽓体绝缘和⾃能吹弧技术，简称PASS。

可显著减少变电站的⽤地⾯积,可以进⾏快速安装,免于维护。

现PASS 产品有三种：1、基本型SIBB（含⼀组断路器、⼀组隔离开关、⼀组接地开关、两组电流互感器、六⽀橡胶绝缘套管）。

2、标准型SAB（含⼀组断路器、两组隔离开关、两组接地开关、两组电流互感器、六⽀橡胶绝缘套管）。

3、双母线型DBB（含两组断路器开关、三组隔离开关、⼀组接地开关、三组电流互感器、九⽀橡胶绝缘套管）。

什么是GIS:GIS是把整个变电站的⼀次设备包括断路器、避雷器及母线等集成在⼀个SF6⽓体的密闭室中，俗称SF6全封闭组合电器。

PASS与GIS的区别：GIS由于集成度过⾼，⼀旦有⼀个断路器出问题，那么整个变电站都要停电，扩⼤了停电范围，损失⽐较⼤。

另外，由于其将所有的电⽓设备放在⼀个⽓室中，相应的就增加了事故的隐患。

如：常见的漏⽓问题，由于范围较⼤，很难查出故障点，增加了停电检修的难度、延长了停电的时间。

⽽PASS是把⼀相断路器加隔离开关和接地开关作为⼀个模块放在SF6密封舱中，每⼀相有独⽴的外壳，其可靠性和灵活性较⾼。

与GIS不同，对PASS来说如果某⼀相有问题就更换那⼀相，缩⼩了停电范围和检修时间。

内桥接线的⼆次设备以内桥接线的110 /10KV变电站为例：其站内主要⼆次设备包括：110kV 主变保护测控屏（主变保护、测控、操作箱）、综合测控屏（公共测控、110kV 电压并列）、110kV 备⾃投屏（备⾃投、内桥充电保护）、远动屏、电度表屏（主变两侧计量）、10kV 线路保护装置（安装在开关柜上，类似还有电容器、接地变、10kV 电压并列）。

变电站二次设备简介

变电站二次设备简介1P远动通信及GPS对时屏：内含远动通信装置、规约转换装置和GPS对时装置。

远动通信装置负责将站内信息上传至调度监控系统，规约转换装置负责将不同厂家（规约不同）的设备信息转换成本站监控系统可读取的信息，并通过远动通信装置传输至跳读监控系统。

GPS对时装置是依靠GPS系统对全站装置进行实时对时。

2P公用测控屏：内含公用测控装置。

负责测量直流系统和母线电压（多未35kV变电站）等公用信息。

3P低频低压减载屏:内含低频低压减载装置。

它是安自设备，负责在母线电压过低或者频率过低是减载负荷。

4P继电保护试验电源屏:内涵继电保护试验电源.负责在开展保护装置实验时，提供可控的直流电源。

5P 35kV#2主变保护测控屏：内涵主变非电量保护装置、主变差动保护装置、主变高后备保护装置、主变低后备保护装置和主变测控装置。

通过采集主变区域的非电气量和电气量,对一侧设备进行实时监控和保护。

7P 35kV线路保护测控屏：内涵线路保护测控装置。

通过采集线路区域的电气量，对一侧设备进行实时监控和保护，在线路发生故障致，及时切除故障，从而保护人身、设备和电网安全.10P 10kV线路电度表屏：内涵电度表。

负责实时监控各间隔的计量信息。

11P 直流系统充电屏:内涵直流充电模块和直流监控装置。

充电模块负责将交流站用交流电转换为直流电供站内保护测控装置使用.直流监控装置负责监控各条直流馈线是否正常。

12P 直流系统馈线屏：内含直流馈线回路空开，负责向各条直流回路提供可靠直流电。

13P 蓄电池屏：内含蓄电池组.当站用变停电时，为各条直流回路提供可靠直流电，保持保护测控装置等能够正常运行.15P UPS及通信电源馈线柜：内涵UPS装置。

负责向后台监控系统、五方系统和视频监控系统等提供交流不间断电源。

17P 所用电进线柜：负责提供站内所需的交流电.19P 通信机柜：负责站内与站外的通信互联。

20P视频监控屏:按规定在站内布置摄像头，对站内设备和环境进行实时监控。

变电站一次二次设备基础知识

变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。

变电站主要包括一次设备和二次设备。

一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。

2. 一次设备一次设备是指用于接受和传输高压电能的设备。

一次设备通常包括变压器、断路器、电缆和电抗器等。

2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。

变压器主要由高压线圈、低压线圈和铁芯组成。

变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。

变压器在变电站中起到电能转换和电压调整的作用。

2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。

断路器可以通过手动或自动方式进行操作。

在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。

2.3 电缆电缆是一种用于传输电能或信号的导线。

在变电站中，电缆通常用于连接变压器、断路器和其他设备。

电缆通过接头连接在一起，以确保电能的顺畅传输。

不同类型的电缆适用于不同的电压等级和电流负载。

2.4 电抗器电抗器是一种用于调节电流和电压的装置。

电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。

在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。

3. 二次设备二次设备用于监测、保护和控制变电站的运行。

二次设备通常包括保护装置、测量仪表和控制装置等。

3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。

保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。

3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。

测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。

变电站二次设备认知及线路保护装置调试实训报告

变电站二次设备认知及线路保护装置调试实训报告一、前言变电站是电力系统中的重要组成部分，其二次设备和线路保护装置的正常运行对于电网的稳定性和安全性至关重要。

本报告旨在介绍变电站二次设备及线路保护装置的认知以及实际调试情况。

二、变电站二次设备认知1. 什么是变电站二次设备？变电站二次设备是指在高压侧和低压侧之间，用于测量、控制、保护等目的的一系列设备。

包括CT（互感器）、PT（电压互感器）、断路器、隔离开关、母线、避雷器等。

2. CT和PT的作用是什么？CT（互感器）和PT（电压互感器）是变电站中常见的二次设备，其作用分别为：CT：将高压侧的电流转换为与之成比例的小电流，以便进行测量和保护。

PT：将高压侧的电压转换为与之成比例的小电压，以便进行测量和保护。

3. 断路器和隔离开关有何区别？断路器和隔离开关都是用于控制高压回路通断的设备，但其作用有所不同：断路器：在电路发生故障时，能够自动切断电路，保护设备和人员安全。

隔离开关：用于将高压回路与低压回路隔离开来，以便进行维护和检修。

4. 母线和避雷器的作用是什么？母线是连接各种设备的导体，其作用是将各种电源、负载、保护等设备互相连接起来。

避雷器则是用于保护变电站设备免受雷击的装置。

三、线路保护装置调试实训1. 调试前准备在进行线路保护装置调试前，需要做好以下准备工作：（1）确认测试仪器的准确性和可靠性；（2）对被测设备进行清洁和检查；（3）了解被测设备的技术参数和特点；（4）对测试过程进行详细记录。

2. 调试步骤根据被测设备的不同特点，调试步骤也会有所不同。

以下是一般情况下的调试步骤：（1）检查被测线路是否正常通电，并确定测试点位置；（2）接通测试仪器，并进行测试仪器的校准；（3）按照测试仪器的操作说明，进行测试；（4）记录测试数据，并进行分析和处理。

3. 调试注意事项在进行线路保护装置调试时，需要注意以下事项：（1）安全第一，遵守操作规程和安全标准；（2）严格按照测试仪器的使用说明进行操作；（3）对于异常情况及时停止测试，并进行处理；（4）记录详细的测试数据和过程。

变配电所二次设备概述

作用。增加接点数量，扩大接点容
量。
电磁式电压继电器实物图片
电磁线圈及电磁铁
动、静触点
动静触点
电磁线圈及电磁铁
电磁式中间继电器实物图片
电磁式时间继电器、信号继电器实物图片
•电子型保护继电器
静态继电器实物图片
•微机型保护继电器
微机型保护继电器实物图片（保护测控一体化）
• • 2）继电器的线圈和触点
•图形文字
•L J
•GL J
•继电器的线圈
•设备名称
•新符号
•图形文字
•英文名
•电压 •继电器 •欠电压 •继电 •器过电压 •继电
•KV
•Voltag e
••RUenldaeyr•KV Voltage
U •Relay
•Over•KV Voltage
O •Relay
•续表2 •旧符号
•图形文字
•
•二、二次接线（电路）图
•二次设备 •对一次设备进行控制、保护
：
、测量等的低压、弱电设备
•二次接线图：•用规定的图形和文字符号，表示二次设备相互连接的电气接线图
•1、基础知识 • 1）继电器
电磁式电流继电器实物图片
电磁线圈及电磁铁
动、静触点
•继电器工作原理 • 以电磁继电器为例
•1—电磁铁 •2—可动衔铁 •3—线圈 •4—接点（触点） •5—反作用弹簧 • 电•磁6—铁止的挡线圈中通过电流Ij时，导磁铁中建立磁通Φ，Φ经过电磁铁的导磁体、空气隙和衔铁而形成闭合回路，可动衔铁2被磁化，产生电磁力或电磁力矩，其大于弹簧5的反作用力时，触点4闭合。
•例：馈电线路过电流保护原理接线图
••YK•电时电KT源O受启间•源电U“电动继“+•线•源+使短•的”电→线圈”“→过路同器+→断路受K电”时KK路发电T→T流O，延器生启→KU保流正时分短A动K常护过接O常闭闸路,开延启TU点开合时A触时正动使触常a点时触信点开→间点号触Q到闭继点F 电•辅→器，助出启延触口•动→时点继K→闭→电T接合线跳器通的圈闸K合O信常→线U号开电圈线回触源Y圈T路点“→→-闭”电电合源源““--

发电厂及变电站电气二次设备概要

发电厂及变电站电气二次设备概要电气二次设备是电力系统中重要的部分，发电厂和变电站作为电力系统的重要环节，其电气二次设备一样十分重要。

本文将概述发电厂和变电站电气二次设备的概念、分类和功能。

什么是电气二次设备在电力系统中，电气二次设备是指通过控制指令将一次电气量（电流、电压等）转换为其他形式的电气信号，如模拟量、数字量或脉冲信号等，以控制一次设备或完成保护、测量等功能的设备。

在电力系统中，电气二次设备包括测量、控制、保护、信号处理等类型，其中包含了众多的组成部分和相应的系统。

下面将对电气二次设备根据其不同的功能进行分类。

分类测量设备测量设备是电气二次设备中的一类，包括电压互感器、电流互感器、测量变压器、数字电压表、数字电流表等。

这些设备主要用于测量变电站或发电厂中各类电气量，如电流、电压、功率等。

控制设备控制设备是电气二次设备中的另一类，包括遥控设备和自动控制设备。

遥控设备主要是通过信号从中央控制室向控制设备发送开合命令，控制设备接收到命令后则相应地开合电气设备。

自动控制设备则是根据特定的逻辑控制电力系统运行。

保护设备保护设备是电气二次设备中最重要的一类，其作用是检测电气运行状态，保护电气设备不受损坏。

保护设备包括继电器、避雷器、隔离开关、熔断器、断路器等。

在电力系统中，这些设备在设备出现故障或电网出现故障时能够及时发挥作用，保护整个电力系统不遭受惨重的损失。

信号处理设备信号处理设备则是将来自测量设备、保护设备等多个过程测量点的信号进行处理后输出成为控制信号或显示信号。

主要包括计算机、显示装置、数据采集仪器等。

经过信号处理，管理人员可以清晰地了解电力系统中各参数的状态，并根据这些信息来控制整个电力系统的运行。

功能电气二次设备的功能包括测量、控制和保护等。

测量是指对电力系统各路参数进行实时测量，控制是指通过对电气二次设备指令的调节，精确地控制电力系统中的开关动作、发电机调节等；保护则是在相应的电气设备发生故障或电气浪涌时，及时发挥保护作用，将故障范围控制在最小范围内。

变电站二次系统设备介绍

变电站二次系统设备介绍变电站的二次设备主要是对一次设备进行爱护、掌握，通过采集电流电压量和一次设备的位置信息，反映故障点位置，并精确快速的动作于故障点，确保一次设备的平安，保证电力系统的供电牢靠。

正如大家普遍所知，变电站二次系统设备多，且电压等级越高涉及到的爱护、测控、计量等设备就越多。

而二次设备和一次设备不同，一次设备摆在那里看得到，知道它的名称基本能猜出它的作用，二次设备原理较简单，直观上也无法确定其作用，二次设备柜安装于二次设备室，一排排的柜子也不知道如何区分，更不知道哪些柜子对一次设备起爱护作用，哪些柜子能够对一次设备进行掌握。

撰写这篇文章目的是为了让大家能对变电站的二次设备有一个也许了解，盼望让大家明白二次系统的设备都有哪些，都是如何划分归类的。

110kV系统爱护为单套配置，220kV系统爱护为双套配置，其他设备配置基本一样，下面我以电网220kV变电站为例为大家做介绍。

变电站二次系统主要包含：系统继电爱护、系统调度自动化、通信系统、变电站自动化系统、元件爱护及自动装置、其他二次系统。

一、系统继电爱护及平安自动装置1、线路爱护装置：220kV线路爱护装置、110kV线路爱护装置，这些线路爱护装置包括送入到此变电站的装置和送出到其他系统变电站的线路。

2、母线爱护装置：220kV母线爱护装置、110kV母线爱护装置。

3、母联爱护装置：220kV母联爱护装置、110kV母联爱护装置。

4、故障录波器装置：包含220kV、110kV线路故障录波器装置、主变故障录波装置。

5、网络报文分析记录仪：包含站内全部网络报文分析记录装置。

6、爱护及故障录波信息子站：许多智能站将此系统集成到监控系统功能中，无需单独设立此屏柜。

7、平安自动装置：有平安稳定掌握装置、低频低压减载装置等。

8、继电爱护试验电源柜。

9、继电爱护测试仪。

二、系统高度自动化1、调度数据网设备。

2、关口电能计量设备。

3、同步相量测量装置。

4、二次平安防护系统设备。

500kV变电站一次二次设备介绍电力系统

REB103母差保护（用于一条母线）
500kV母线配置REB103型母差保护，其差动继电器回路由下列主要元件构成：a、差动回路变流器Tmd ；b、SR起动继电器（作为开启元件或闭锁元件）；c、DR动作继电器（动作电压UDZ> 制动电压US时，DR带电）；SR与DR旳接点串接至出口，只有SR、DR都有电时，保护才干出口动作，这么可防止任一种继电器误动引起跳闸；d、 AR断线继电器（经5s延时闭锁保护出口，并发告警信号）；e、制动电阻RS1+ RS2(建立制动电压)；f、动作电阻RDZ建立动作电压。中间变流器Tmo与可变电阻及稳压二极管构成限压保护回路。
一、500kV变电站一次接线简介： 1、一种半开关旳接线
老站或发电厂：因为当初电网联络单薄旳缘故和强调输电旳可靠性，装配线刀，并配置双套短线保护（正常运营时短线保护停用或放信号位置），当线路或主变停役时，要求合环运营，有增强联络旳意义。（瓶窑站、兰亭站、秦山核电站）。
新站：因为500kV电网已较此前有很大旳发展，网络联络大大加强，尤其是上海地域500kV系统已实现了双环网，不再装配线刀，不配置短线保护，线路或主变停役时，不要求合环运营。（天一站、乔司站、台南站、河姆站）。
很显然，此时保护可靠动作。
内部故障时，CT有时也会饱和，但保护能在CT饱和前抢先动作。（利用负载旳CT其二次侧等效一种大电抗，电流不能突变）
5、距离保护、过激磁保护、过负荷保护简介
一、 A1 CT1
A2 CT2
A3 CT3
母线
SR
Tmd
Tmo
AR
Rz1
Rz2
整流器
RDZ
DR
RD11
RS1
RS2

变电站二次设备基础知识讲解

次系统的运行状况，迅速反应异常和事故，然后作用于断路器，进行保护控制。 • 5、直流电源设备，如蓄电池组、直流发电机、硅整流装置等，供给控制保护用的直流电源及用直流负荷和事故照明用电等。 • 6、高频阻波器。 • 7、备自投装置等等。
3Байду номын сангаас
三、二次设备-备自投装置
备自投装置全称微机线路备自投保护装置（以下简称备自投）是一种保护装置，核心部分采用高性能单片机，包括CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通讯接口实现远程控制。
5
三、二次设备-备自投装置
备自投装置的条件
尽管不同厂家不同品牌的微机线路备自投保护装置的型号和外形不同，但其功能及原理大体相同。在此需要强调的是使用者在二次控制原理图的设计过程中务必对照相应的使用说明书，按照说明书中端子的功能接线。备自投的条件：首先应该有备用电源或备用设备。其次，当工作母线电压下降时，由备自投跳开工作电源的断路器后才能投入备用电源或设备；另外一种情况是工作电源部分系统故障，保护动作跳开工作电源的断路器后才投入备用电源或设备。第三个条件是备用电源的母线电压满足要求。电压互感器应该安装在母线处。如果是双母线，都应该安装。在有的地方为了实现重合闸，在线路侧也安装电压互感器。
10
四、二次设备-电能表
使用：
使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。另外，负载的用电量要在电能表额定值的10% 以上，否则计量不准。甚至有时根本带不动铝盘转动。所以电能表不能选得太大。若选得太小也容易烧坏电能表。

变电站一二次设备的工作原理

变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。

变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。

一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。

主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。

当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。

二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。

断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。

断路器的中断能力和断开速度是评价其性能的重要指标。

三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。

隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。

隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。

四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。

组合电器中常见的设备有电流互感器、电容器和避雷器等。

组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。

五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。

互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。

互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。

550kv变电站二次设备认知

550kv变电站二次设备认知1.1电力系统主要环节发电、输电、变电、配电、用电五个环节组成电力系统。

变电站是电力系统中用来汇集电源、升降电压和分配电力的场所。

1.2变电站主要二次设备1.2.1站用电低压系统作用（1）站用低压系统为直流，经过整流为直流系统提供电源。

（2）为后台监控系统提供计算机电源。

（3）为一次设备提供动力、加热、照明电源。

动力部分包括开关储能电机电源，刀闸分合闸驱动电机电源，变压器风冷控制系统风机电源。

（4）为端子箱、机构箱提供照明、加热电源。

1.2.2直流系统作用（1）为二次控制回路、继电保护及自动装置、测控装置提供直流电源。

（2）站用电低压系统故障时，直流系统通过UPS电源逆变为交流电源为监控系统提供交流电源。

1.2.3监控系统作用（1）监控一次设备状态。

（2）接受测控装置遥测信息，实现监控功能。

（3）后台发出跳合闸命令。

1.2.4二次控制回路作用（1）接受继电保护装置命令跳合开关。

（2）接受测控装置命令跳合开关。

1.2.5继电保护装置作用（1）故障情况下，发出跳闸命令跳开开关。

（2）故障情况下，向测控装置发出告警信号（硬接点），测控装置将信号传送至监控系统。

（3）重合闸功能，可以向开关发出合闸命令。

1.2.6测控装置作用（1）将设备遥测信息（电压、电流、功率等）发送给后台监控系统。

（2）接受后台监控系统遥控命令，实现一次设备（开关、刀闸）分合闸。

1.2.7计量装置作用采集互感器二次电流电压，实现计量功能。

变电所一次设备和二次设备介绍

变电所一次设备和二次设备介绍
变电所一次设备和二次设备介绍
提起变电所，想必大部分电气人员都非常熟悉了，但是如果说到变电所的一次设
备和二次设备都有哪些，可能不少电气人员都只知其一就不知其二的。

我们都知
道变电所(substation)是是担负着从电力系统接受电能，经过变压 (升压或降压 )，
然后再配电的任务的供电枢纽，它是一个集中和分配电能的场所。

我们家庭用电
就是从 35千伏变电站里的主变导出经过以级变化产生 220V家庭用电，这就是所
谓的变电所了。

那么变电所的一次设备和二次设备具体有哪些呢？下面本文以图
文的方式给大家简单介绍一下，看完文章，希望能给广大电气人员加深对变电所
一次设备和二次设备的认识。

01 变电所一次设备都有哪些？▼
02 变电所二次设备都有哪些？▼
03 一次设备和二次设备之间的差别是什么？▼。

变配电所二次设备概述

变配电所二次设备概述1. 引言变配电所是供电系统中的重要组成部分，其功能是将高压电能通过变压器进行变压、变流，然后分配给不同的用户。

而变配电所的二次设备则是承担着将变压器输出的低压电能进行进一步分配和控制的任务。

本文将对变配电所二次设备进行概述，并介绍其主要组成部分和功能。

2. 变配电所二次设备的主要组成部分一般而言，变配电所的二次设备由以下几个主要组成部分组成：2.1 高压电缆高压电缆是将变压器输出的高压电能传输到变配电所二次设备中的重要组成部分。

通过高压电缆，变配电所可以接收来自变压器的电能，并进行进一步处理和分配。

2.2 低压开关柜低压开关柜是变配电所二次设备中的核心组成部分之一。

它通常包括进线柜、馈线柜、母排柜等。

进线柜负责将高压电能引入低压开关柜，馈线柜负责将电能分配给各个回路，而母排柜则起到连接各个回路的作用。

2.3 智能电能表智能电能表是用来测量电能消耗的设备。

它可以精确地测量用户接收到的电能，以便进行计量和结算。

智能电能表不仅可以显示电能的用量，还可以通过通信接口与远程监控系统进行数据交互，使得电能管理更加智能化。

2.4 保护装置保护装置是保证变配电所正常运行和安全运行的重要组成部分。

它包括过电流保护装置、欠电压保护装置、过压保护装置等。

这些保护装置能够监测电网的运行状态，一旦发生异常情况，比如过载、短路等，它们将及时切断电路，以保护设备和人员的安全。

2.5 自动化控制系统自动化控制系统是变配电所二次设备中的重要组成部分。

它可以对电能的分配和控制进行智能化管理。

自动化控制系统通常包括程序控制器、继电保护、人机界面等组件。

通过这些组件，可以实现远程监控、远程操作、故障诊断等功能，提高变配电所的运行效率和可靠性。

3. 变配电所二次设备的主要功能变配电所二次设备的主要功能包括以下几个方面：3.1 电能分配与控制变配电所二次设备可以将变压器输出的低压电能按照不同的需求进行分配和控制。

通过开关柜和母排柜的组合，可以实现对不同回路的电能分配和控制。
