建筑结构制图标准规范
建筑设计院制图标准（结构）

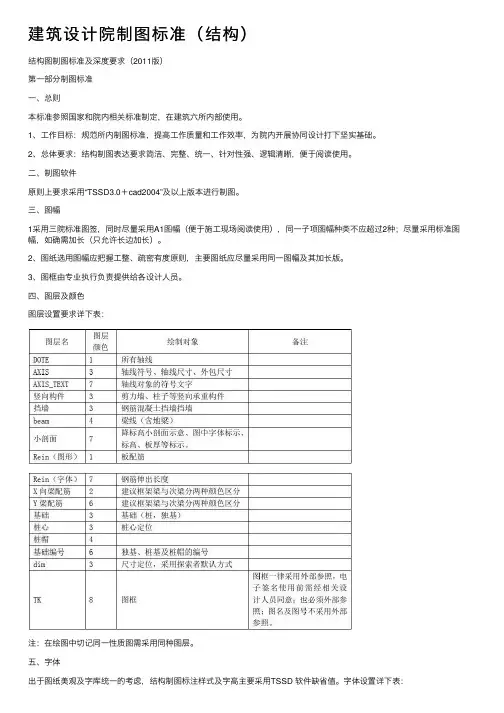

建筑设计院制图标准（结构）结构图制图标准及深度要求（2011版）第⼀部分制图标准⼀、总则本标准参照国家和院内相关标准制定，在建筑六所内部使⽤。
1、⼯作⽬标：规范所内制图标准，提⾼⼯作质量和⼯作效率，为院内开展协同设计打下坚实基础。
2、总体要求：结构制图表达要求简洁、完整、统⼀、针对性强、逻辑清晰，便于阅读使⽤。
⼆、制图软件原则上要求采⽤“TSSD3.0＋cad2004”及以上版本进⾏制图。
三、图幅1采⽤三院标准图签，同时尽量采⽤A1图幅（便于施⼯现场阅读使⽤），同⼀⼦项图幅种类不应超过2种；尽量采⽤标准图幅，如确需加长（只允许长边加长）。
2、图纸选⽤图幅应把握⼯整、疏密有度原则，主要图纸应尽量采⽤同⼀图幅及其加长版。
3、图框由专业执⾏负责提供给各设计⼈员。
四、图层及颜⾊图层设置要求详下表：注：在绘图中切记同⼀性质图需采⽤同种图层。
五、字体出于图纸美观及字库统⼀的考虑，结构制图标注样式及字⾼主要采⽤TSSD 软件缺省值。
字体设置详下表：注：不要改动缺省⽂字样式。
六、线型及线宽除个别特殊注明者外图纸使⽤颜⾊控制出图线宽。
以多义线控制线宽的图形元素详下表：图形元素图层线宽线型备注轴线DOTE 0 CENTER2梁线beam 0 ByLayer，DASH 按正投影法绘制平⾯图竖向构件竖向构件50 ByLayer图名线图名80 ByLayer剖⾯线⼩剖⾯50 ByLayer图框、表格⼩剖⾯0 ByLayer 图框外框线才⽤50厚粗线七、⽐例1、平⾯图以1：100为主，若⼯程平⾯较⼤，出图⽐例可采⽤1：150，但应注意相关字体⼤⼩及图框应协调统⼀。
2、⼤样图以1：25为主。
3、单独绘制的楼梯平⾯绘图⽐例为1：50。
⼋、封⾯、图纸⽬录及结构总说明封⾯、图纸⽬录由具体制图⼈员整理绘制；结构设计总说明由专业执⾏负责整理绘制。
九、图⾯表达1、绘制⽅式；（1）结施图均采⽤正投影法绘制。
上层柱及梁上柱⽤粗实线表⽰，并填充注明“梁上柱”（详图列⼀）。
建筑设计制图规范
制筑
图设
t
规计
范
当一个人用工作去迎接光明，光明很快就会来照耀着他。
第一 部 分
一、制图标准
• 为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做 到图面清晰、简明，符合设计、施工、存档的要求
《房屋建筑制图统一标准》（ 50001—2001）《总 图制图标准》 （ 50103—2001） 《建筑制图标准》 （ 50104—2001） 《建筑结构制图标准》（ 50105—2001） 《给排水制图标准》（ 50106—2001） 《暖通空调制图标准》 （ 50114—2001）
面图 方法三：用定位轴线命名，如①～⑨立面图。
标高符号
• （1）标高符号应以等腰直角三角形表示，按图所示形式用细实 线绘制，如标注位置不够，也可以按如所示形式绘制 ；
• （2）标高符号的尖端应指向被注高度的位置。尖端一般应向下， 也可向上。标高数字应注写在标高符号的左侧或右侧。
• （3）标高数字以米为单位，注写到小数点以后第三位。在总平 面图中，可注写到小数点以后第二位。
剖面图的名称必须与平面图上所标的剖切位置和剖视方向一致。
剖切符号：
（1）剖视的剖切符号应由剖切位置线及投射方向线组成，均应以 粗实线绘制。剖切位置线的长度宜为6～10；投射方向线应垂直 于剖切位置线，长度应短于剖切位置线，宜为4～6。绘制时，剖 视的剖切符号不应与其他图线相接触。 （2） 剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至 右、由下至上连续编排，并应注写在剖视方向线的端部。 （3）需要转折的剖切位置线，应在转角的外侧加注与该符号 相同的编号。 （4）建(构)筑物剖面图的剖切符号宜注在±0.00标高的平面图 上。
剖切符号
4、建筑透视图
建筑结构制图标准_GB_T50105-2001
1 总则1.0.1为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
1.0.2本标准是建筑结构专业制图的基本规定，适应于工程制图中下列制图方式绘制的图样：1 手工制图；2 计算机制图。
1.0.3 本标准适用于建筑结构专业下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 原有建筑物、构筑物的实测图；3 通用设计图、标准设计图。
1.0.4建筑结构专业制图除应符合本标准外,尚应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.0.1图线宽度b，应按《房屋建筑制图统一标准》(GB/T50001-2001)中“图线”的规定选用。
2.0.2每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b，再选用相应的线宽组。
2.0.3建筑结构专业制图，应选用表2.0.3所示的图线。
2.0.4在同一张图纸中，相同比例的各图样，应选用相同的线宽组。
2.0.5绘图时根据图样的用途，被绘物体的复杂程度，应选用表2.0.5中的常用比例，特殊情况下也可选用可用比例。
2.0.6当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。
轴线尺寸与构件尺寸也可选用不同的比例绘制。
2.0.7构件的名称应用代号来表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。
构件的顺序号采用不带角标的阿拉伯数字连续编排。
常用的构件代号见附录A。
2.0.8当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。
2.0.9结构图应采用正投影法绘制(图2.0.9-1、图2.0.9-2)，特殊情况下也可采用仰视投影绘制。
2.0.10 在结构平面图中，构件应采用轮廓线表示，如能用单线表示清楚时,也可用单线表示。
定位轴线应与建筑平面图或总平面图一致，并标注结构标高。
建筑制图标准
尺寸标注
01
02
03
线性尺寸标注
包括长度、宽度、高度等 尺寸标注，用于表示建筑 物的各部位尺寸。
角度尺寸标注
包括角度、弧度等尺寸标 注，用于表示建筑物的角 度和弧度。
坐标尺寸标注
包括坐标轴、坐标原点等 尺寸标注，用于表示建筑 物在平面上的位置。
标高与索引符号
标高符号
包括相对标高和绝对标高符号，用于表示建筑物各部位的高度位置。
图纸比例
根据实际情况选择合适的比例尺，常 用比例尺为1:50、1:100等。
图线要求
使用粗实线表示墙体、门窗等，细实 线表示家具、设备等，虚线表示不可 见部分。
标注要求
标注房间名称、门窗编号、尺寸等， 字体大小适中，位置合理。
细节处理
注意地面铺装、踢脚线、阳台栏杆等 细节部分的绘制。
立面图制图标准
图纸应按照规定的格式进行绘制，包括图框、图签、图名、 比例等信息的标注。
标题栏与会签栏
标题栏
用于标注图纸的基本信息，如图名、工程名称、设计单位、绘图日期等。
会签栏
用于各相关专业负责人签署意见和姓名，以确保图纸的准确性和协调性。
图线及线型
图线种类
包括实线、虚线、单点划线、双点划线等，用于表示不同对象或构件的轮廓、中 心线、尺寸线等。
常用建筑制图符号
03
及标注
常用建筑符号
门窗符号
包括门、窗、洞口等符号，用 于表示建筑物的开放部位。
构件符号
包括梁、板、柱、墙等符号， 用于表示建筑物的承重和围护 结构。
钢筋符号
包括各种钢筋的截面形状、尺 寸和数量等符号，用于表示建 筑物的钢筋配筋情况。
剖面符号
包括剖面线、剖面标记等符号 ，用于表示建筑物的剖面情况
建筑制图规范

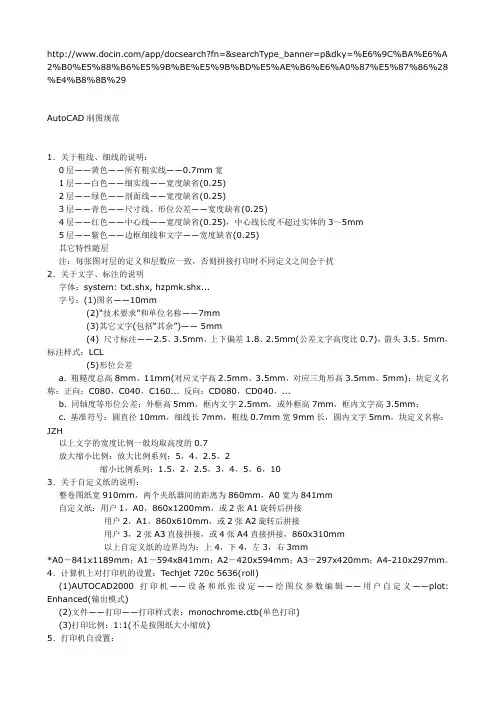

/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。
结构制图标准
结构制图标准结构制图标准（第⼀版）⼀、总则为规范本院结构专业制图，提⾼设计质量，特制定本标准。
⼆、图纸尺⼨、图幅、图签等均按国家制图标准执⾏。
三、图⾯要求3.1 图纸⽐例：本专业制图⼀律按1：100 的⽐例规定制图，其余⽐例的图形，⼀律通过相对⽐例转换为1：100 的出图⽐例制图。
3.2 ⽂字字体规定设计图内⼀般所⽤字体如下：txt.shx ; HZtxt.shx;hztxt1.shx（双线体）;Romand.shx（双线体）除封⾯、图签等与其他专业共⽤的图型可⽤windows 字体外，本专业图纸不宜⽤以上规定外的其它字体。
3.3 ⽂字与字⾼规定3.3.1 轴线尺⼨：300、3.3.2 图内标注：250~300，特殊情况放宽到：200~3503.3.3 ⽂字宽⾼⽐：⼀般0.6~1.0 ，正常：0.7，特殊情况可放宽⾄：0.4~1.23.3.4 图名：900~1200 ，采⽤双线体⽂字，图名⽐例字：400~5003.3.5 图内⽂字说明：450~7003.3.6 ⼤样图名：700~900 双线体3.3.7 索引图名：外为中1400 粗线圆，内为700~900 双线体3.4 其它规定3.4.1 图名线：为50 宽粗实线，每边超出图名0.5~1.0 倍字宽，必须对称3.4.2 图内索引：? 900 细实线园，以引线中分，上为索引⼤样图号,下为⼤样图所在图号，如画于本图，⽤⼀短粗线表⽰。
3.4.3轴线号：? 800图内450 ⾼⽂字，也可采⽤天正轴线号。
3.4.4 两道轴线之间的尺⼨为：700~1000 ，但同⼀张图同⼀⽅向的两道轴线间尺⼨距离应相同，标注线起点到最近标注⽬标之间的距离：200~900，同⼀张图同⼀⽅向的标注线起点到最近标注⽬标之间的距离宜相同。
3.4.5 对称标注线⼀般位于标注⽬标的左侧与上侧，特殊情况才标注于另⼀侧，⾮对称标注线，应标注与标注⽬标相同的⼀侧，不得标注于另⼀侧。
3.4.6 图内标注尺⼨不应打散，必须严格反映实际尺⼨。
建筑制图标准_GB50001-2010
第十一部分
计算机制图文件
工程图纸的编号
第十一部分
计算机制图文件
• 计算机制图文件的命名
第十一部分
计算机制图文件
协同设计与计算机制图文件
• 1 采用协同设计方式，应根据工程的性质、规模、复杂程 度和专业需要，合理、有序地组织计算机制图文件，并据 此确定设计团队成员的任务分工； • 2 采用协同设计方式组织计算机制图文件，应以减少或避 免设计内容的重复创建和编辑为原则，条件许可时，宜使 用计算机制图文件参照方式； • 3 为满足专业之间协同设计的需要，可将计算机制图文件 划分为各专业共用的公共图纸文件、向其它专业提供的资 料文件和仅供本专业使用的图纸文件； • 4 为满足专业内部协同设计的需要，可将本专业的一个计 算机制图文件分解为若干零件图文件，并建立零件图文件 与组装图文件之间的联系。
材料 图例
第八部分 图样画法
投影法
视图 布置
分区绘制
分区绘制
分层剖切
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸数字 3）标高
（单位：毫米）
图纸幅面及 图框尺寸
加长特殊图纸幅面
• 图纸的短边尺寸不应加长，A0～A3幅面长 边尺寸可加长
横式图纸
立式图纸
标题栏
图纸编排顺序
• 工程图纸应按专业顺序编排。应为图纸目 录、总图、建筑图、结构图、给水排水图、 暖通空调图、电气图等。 • 各专业的图纸，应按图纸内容的主次关系、 逻辑关系进行分类排序。
建筑工程制图规范
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。
房屋建筑制图统一标准-GB
剖面图与断面图
定义
剖面图是通过剖切物体的一部分 来展示内部结构的方法；断面图 则是展示物体某一截面的形态。
特点
剖面图和断面图能够清晰地展示 物体的内部结构和截面形状，是 房屋建筑制图中重要的表达手段。
应用
在房屋建筑制图中，剖面图和断 面图常用于表示房屋的内部结构、 材料和连接方式等，有助于施工 和理解的准确性。
它规定了房屋建筑图纸的幅面尺寸、 格式、线型、符号、图例、文字说明 等一整套表示方法和制图标准。
标准目的
统一全国的房屋建筑制图标准，保证图纸的准确性和一致性，促进建筑行业的交 流和发展。
通过规范制图标准，提高图纸的可读性和可理解性，方便各专业技术人员进行沟 通和协作。
标准适用范围
01
该标准适用于房屋建筑的规划、设计、施工、 管理及教育等领域。
索引图
通过索引图展示房屋建筑各个部位或节点的位置关系，便于施工过程中的定位和组织。
05
建筑构配件图样画法
建筑平面图
定义
建筑平面图是表示建筑物平面布置和构造关系的水平视图，包括底 层平面图、标准层平面图、顶层平面图等。
内容
建筑平面图应包括建筑物的平面布置、尺寸标注、标高、轴线、门 窗位置、墙身厚度等内容。
等内容。
03
绘制要求
建筑剖面图应按照GB/T 50001-2017《房屋建筑制图统一标准》的规
定绘制，线条粗细、字体大小、标注方式等应符合规范。
建筑详图与索引图
定义
建筑详图是表示建筑物某一部位或构件的详细构造和尺寸关系的视图，索引图则是用于索引详图的图纸。
内容
建筑详图应包括被索引部位的详细构造、尺寸标注、材料和工艺要求等内容，索引图则应包括被索引详图的编号、位 置和内容等信息。
建筑工程制图标准
图框及图框尺寸表 （mm）
幅面
尺寸
A0
b×l 841×1189
c a
A1 594×841
10
A2 420×594
25
A3
A4
297×420 210×297 5
图纸幅面和格式 图纸幅面
幅面代号 B×L
e c a
A0
A1
841 × 1189
594 × 841
20
10
A1
A2 420 ×
9.000
坐砌陶粒轻质隔热砖 25厚水泥沙浆防水层 现浇钢筋混凝土板 15厚水泥石灰砂浆打底 及压光，喷白灰水二道
25厚水泥沙浆批面， 加水泥粉抹光 100厚C10混凝土层 素土夯实
0.000
900
20 360 30
20 60440 180 30 120
60 100 1%
1 2
C1
30 20 60
（3）尺寸起止符号
①一般用中斜短线绘制， ②其倾斜方向应与尺寸界线成顺时 针45°。 ③长度宜为2~3mm。
（4）尺寸数字
①图样上的尺寸，应以实际尺寸数字为准，不得从图
上直接量取；
②国际规定，各种图样标注的尺寸，除标高及总平 面图以m为单位外，其余以mm为单位。
因此，图样中按此规定标注的尺寸数字不用注写度量单位。如采用其他单 位时，必须注明单位的代号或名称；
特殊的尺寸注法示例①②③④ 较大圆弧标注
• ①尺寸起止符号用箭头 • ②在图纸范围内无法标出圆心位置时，可按左
图标注；不需标出圆心位置时，可按右图标注。
圆弧 圆弧的半径尺寸一般应按这两个例图标注。
特殊的尺寸注法示例①②③④ 直径
建筑结构制图标准规范
d d
箍筋的弯钩：135°弯钩、直角弯钩
三、钢筋的弯起
根据受力要求，将构件下部钢筋弯到构件 上部，这种钢筋叫弯起筋。
四、钢筋的保护层
为了防止钢筋锈蚀，保证钢筋和混凝 土有良好的粘结力，以及放火的要求，钢 筋表面到构件表面必须有一定的混凝土保 护层叫钢筋的保护层。钢筋的保护层厚度 根据构件所处的环境，混凝土的强度等级， 以及构件的类型不同而不同。
7、当梁的腹板高度不小于450mm时， 须对称配置纵向构造钢筋，并以大写字 母G打头注写梁两侧的总配筋；当梁侧 面需对称配置受扭纵向钢筋时，应以大 写字母N打头注写梁两侧的总配筋值。
8、井字梁用单粗虚线或单粗实线表示。 井字梁支座负筋长度应在原位标注，并 在其后面用括号加注延伸长度值。
梁平法施工图例（局部）
5、当大部分板厚度相同时，可只标出特殊 的板厚，其余在本图内用文字统一说明。
6、同一板号的板可只画一次底筋，支座负 筋则每种板号组合画一次。分布筋在结构 总说明中注明，图中不画出。应标出全部 构件的编号，不得以对称性等为由漏标。
7、跨中不出现负弯矩时，负筋可从支座边 伸至相邻两跨中较大的净跨度板L0的 １/3 （活载大于三倍恒载）、 １/4（活载不大 于三倍恒载）、或１/5（端支座）。双向 板支座负筋的长度均取短向跨度的1/4。板 的跨中有可能出现负弯矩时，板面负筋宜 直通。
❖
严格把控质量关，让生产更加有保障 。2020年10月 上午5时 35分20.10.2505:35Oc tober 25, 2020
❖
作业标准记得牢，驾轻就熟除烦恼。2020年10月25日星期 日5时35分29秒 05:35:2925 October 2020
❖
好的事情马上就会到来，一切都是最 好的安 排。上 午5时35分29秒 上午5时35分05:35:2920.10.25
建筑制图规范大全
b
廓线;立面图的外轮廓线及地平线、剖切符号、详图符 号、图面标志、图名、结构图中的钢筋线、建筑物或构
筑物的外形轮廓线、剖切位置线、地面线、详图符号圆
圈、图纸的图框线、新设计的给水管线等
0.5b
可见线 剖面图中未被剖到但仍能看到而需要画出的轮廓线、 标注尺寸的尺寸起止45°短线、原有的各种给水管 线 或循环水管线
1：500，1：1000，1：2000
第一部分 制图规范
1.4 比例
比例符号
1）数字
2）比例尺
制图标准的有关规定
比例
图中图形与其实物相应要素的线性尺寸之比。
是指能用直线表达的尺寸， 如直线的长度、圆的直径等
(a) 缩小比例
(b) 原值比例
常用比例
可用比例
(c) 放大比例
1:1，1:2，1:5，1:10，1:20，1:50，1:100， 1:200，1:500，1:1000，1:10000
有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。 (4)尺寸数字——表示尺寸的大小。
尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
制图标准的有关规定
≥15°
尺寸起止符号的画法
制图标准的有关规定
半径、直径和角度尺寸的标注 标注半径、直径和角度尺寸时，尺寸起止符号一般用箭头表示， 且应在半径、直径的尺寸数字前分别加注符号R，圆球的半径与 直径数字前还应再加注符号S；角度的尺寸界线应沿径向引出， 尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写。
第一部分 制图规范
第一部分 制图规范
1.2 线型
实线－细实线（如0.5）
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
建筑结构制图标准2017
建筑结构制图标准2017建筑结构制图是建筑设计中至关重要的一环，它直接关系到建筑物的稳定性和安全性。
因此，建筑结构制图标准的制定和执行对于整个建筑行业都具有重要意义。
2017年发布的建筑结构制图标准，对于规范建筑结构制图具有重要的指导意义。
本文将对建筑结构制图标准2017进行详细解读，希望能够对广大建筑从业者有所帮助。
首先，建筑结构制图标准2017对于建筑结构图纸的规范化提出了一系列要求。
在绘制建筑结构图纸时，必须严格按照标准的尺寸比例进行绘制，确保图纸的准确性和真实性。
同时，在图纸的标注和图例设计上也有详细的规定，包括文字标注的字体大小、线条粗细、颜色等，以及图例的统一规范。
这些规定的执行，可以有效提高建筑结构图纸的可读性和可理解性，减少因图纸不规范而导致的误解和错误。
其次，建筑结构制图标准2017对于建筑结构图纸的内容要求进行了详细的规定。
在绘制建筑结构图纸时，必须包括建筑物的平面布置图、立面图、剖面图等基本内容，同时还要包括结构节点图、构件图、连接图等详细内容。
此外，对于不同类型的建筑结构，标准还对其特殊要求进行了规定，比如钢结构、混凝土结构、木结构等，都有相应的绘图规范。
这些规定的执行，可以确保建筑结构图纸的完整性和全面性，为施工和监理提供准确的依据。
再次，建筑结构制图标准2017对于建筑结构图纸的标准化图幅和编号进行了规定。
在绘制建筑结构图纸时，必须按照标准的图幅进行设置，并对图纸进行统一的编号。
这样可以方便图纸的存档和查阅，也有利于建筑结构图纸的管理和交流。
此外，标准还对于图纸的归档和备份提出了具体的要求，以确保图纸的安全和完整性。
最后，建筑结构制图标准2017对于建筑结构图纸的审查和验收进行了详细的规定。
在绘制建筑结构图纸后，必须进行专业的审查和验收，确保图纸的准确性和合理性。
此外，标准还对于审查和验收的程序和要求进行了具体规定，包括审查的内容、验收的标准等，以确保审查和验收的科学性和严谨性。
建筑结构制图标准(讲课)
正确的方式
错误的方式
导致出图不正常
2、绘图比例表：
图名 常用比例 可用比例
结构平面图 基础平面图
圈梁平面图、总图中管 沟、地下设施等 详图
1:50,1:100,1:150
1:60,1:200
1:200,1:500
1:300
1:10,1:20,1:50
1:5,1:30,1:25
请注意：有时我们会采用本表里不存在的比例，但实际上这是不可以的，比如 详图中采用1：15或者1:35都是不可以的，这一点很少有人注意到。大部分的工 程师都是自己感觉合适就成了，没有详细看过这个表格。
(7)平面图比例不必与建筑图相同 很多时候建筑合适的平面比例结构不一定合适，尤其是梁系较为密集时，可以 尝试采用大一些的比例。 （8）坡屋面的双梁表示 坡屋面双梁时，无法采用平面表示方法，而剖面法也很难表达立面关系，所以 采用单线图加标高表示。
（9）剪力墙暗柱单独成图 在剪力墙暗柱规律性较强的时候，暗柱样式可以列表表示。
这并不意味着图纸中 没有设计错误，但一 眼看上去优质的图纸 布置及画法会给人直 观的“专业”感受。
本所常用的结构绘图数据
在此与大家分享一下设计院五所常用的 绘图数据，各个字形的高度，比例，以及 尺寸线大小等等。（均按照1：100的标准）
（1）一般文字大小： 在详图或平面图中，尺寸线文字的数字 大小为300mm，钢筋的标注数字大小为 300mm，若有汉字内容，汉字大小为 500mm。说明中字体大小与其相同。 在详图或平面图底部，若采用数字为 500mm大小，文字为650mm大小
3、正投影法与节点详图：
值得注意的几点： （1）在平面图中，会 至少有两道尺寸线，这 一点并不会因为平面图 纸简单而改变。 （2）平面图中的虚实 线关系完美地表达了梁 板关系，错误的线型在 施工中会导致极大的读 图困难。 （3）在节点详图中， 如果是立面的详图，则 标高是必须的，即使标 高无法确定，也要标注 为：现场定，或随建筑 标高等等。
结构制图标准
结构制图标准一、结构制图标准的基本要求。
1. 符合国家法律法规和标准要求，结构制图标准需要符合国家相关的法律法规和标准要求，包括建筑设计规范、建筑结构抗震设计规范、建筑结构荷载规范等，确保结构制图的安全性和可靠性。
2. 考虑不同类型的建筑结构，不同类型的建筑结构需要有相应的结构制图标准进行规范，包括框架结构、梁柱结构、桥梁结构等，对于不同类型的结构，需要有相应的标准进行规范，以确保结构制图的质量和施工效果。
3. 考虑材料的选择和施工工艺，结构制图标准还需要考虑到材料的选择、施工工艺、质量检验等方面，以确保结构制图的实际施工符合标准要求，保证建筑结构的安全和可靠性。
二、结构制图标准的制定流程。
1. 调研分析，在制定结构制图标准之前，需要进行调研分析，了解国家相关的法律法规和标准要求，以及建筑结构的发展趋势和需求，为制定结构制图标准提供依据。
2. 制定草案，根据调研分析的结果，制定结构制图标准的草案，包括基本要求、适用范围、技术要求、质量检验等内容，确保结构制图标准的全面性和可操作性。
3. 专家评审，将制定的结构制图标准草案提交给相关领域的专家进行评审，听取专家意见，对结构制图标准进行修订和完善，确保结构制图标准的科学性和合理性。
4. 公开征求意见，对修订完善的结构制图标准进行公开征求意见，听取社会各界的意见和建议，对结构制图标准进行进一步修订和完善，确保结构制图标准的广泛适用性和实用性。
5. 发布实施，经过专家评审和公开征求意见后，将修订完善的结构制图标准正式发布实施，对建筑结构的设计和施工提供标准化的指导，确保建筑结构的安全和可靠性。
结构制图标准的制定需要考虑到国家法律法规和标准要求、不同类型的建筑结构、材料的选择和施工工艺等方面，通过调研分析、制定草案、专家评审、公开征求意见和发布实施的流程，确保结构制图标准的科学性和实用性，为建筑结构的设计和施工提供标准化的指导，推动建筑结构行业的健康发展。
