心脏电生理检查的基本概念及心内标测技术
电生理学检查
电生理学检查电生理学检查是一种用来研究和评估心脏功能的重要方法。
通过对心脏电活动的分析和记录，可以了解心脏的正常功能和异常情况，为临床诊断和治疗提供依据。
电生理学检查主要包括心电图（ECG）、心电图动态监测、心脏电生理图（EPS）等项目。
其中，心电图是最常见的电生理学检查，通过电极贴在患者的胸前、四肢等位置，记录下心脏电活动的变化。
根据心电图的形态和特征，可以初步了解心脏的节律、传导和心肌缺血等情况。
心电图的正常值和异常表现都是经验总结的结果，临床医生需要根据患者的具体情况进行综合分析和判断。
心电图动态监测是对心脏电活动进行连续记录的方法，一般可以持续24小时或更长时间。
这种监测方式可以帮助医生发现一些间歇性的心电异常，如室上性心动过速、室性心动过速等。
通过分析动态监测的心电图，医生可以更加全面地了解患者的心脏功能和心律失常情况，为进一步诊断和治疗提供参考。
心脏电生理图（EPS）是一种刺激和记录心脏电活动的方法，主要用于诊断和治疗心律失常等疾病。
在EPS检查中，医生会通过导管将电极放置在心脏内部，然后通过电刺激的方式触发心律失常，并实时记录心脏电活动的变化。
通过分析EPS结果，医生可以确定心律失常的类型、起源和传导途径，进而制定个体化的治疗方案。
电生理学检查还可以用于评估心脏起搏器和除颤器等植入装置的工作情况。
通过对植入装置进行电生理学检查，医生可以了解装置的功能是否正常，是否需要进行调整或更换。
电生理学检查是一种无创的检查方法，对患者没有直接伤害。
但由于需要贴电极和导管等操作，有时会引起不适或轻微疼痛。
因此，在进行电生理学检查之前，医生会对患者进行必要的准备和解释，以确保检查的顺利进行。
总的来说，电生理学检查是评估心脏功能和诊断心脏疾病的重要手段。
通过对心脏电活动的分析和记录，电生理学检查可以提供丰富而准确的数据，为临床医生判断和治疗提供科学依据。
随着医疗技术的不断进步，电生理学检查在心脏疾病的诊断和治疗中发挥着越来越重要的作用，为患者的健康保驾护航。

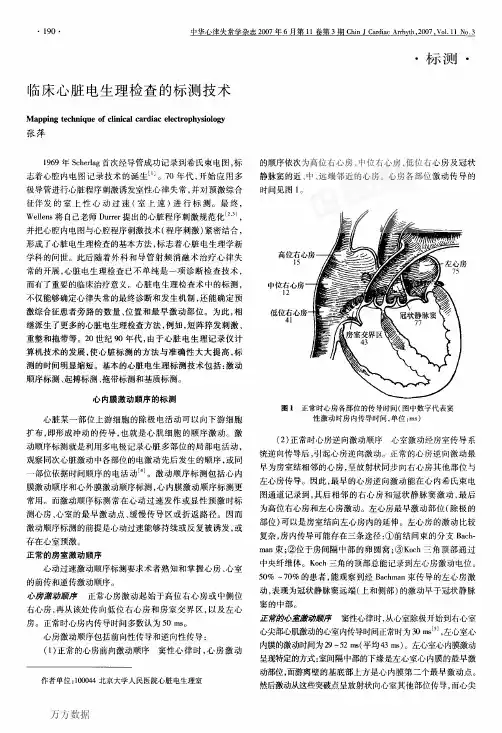

临床心脏电生理检查的标测技术
Ｋｏｃｈ三角的顶部和冠状静脉窦电图通道记录到。最早心房逆 向激动点位于冠状静脉窦口时，提示逆向激动是通过房室结 的左心房延伸部“突破”的。慢一快型房室结折返性心动过速 可能有多个“最早激动点”，常常以此与房性心动过速（房速）和 旁路介导的房室折返性心动过速相鉴别。部分患者心室起搏和 房室结折返性心动过速的心房逆向激动模式完全不同，例如，心 动过速时心房逆向“最早激动”可以存在多个点，而心室刺激时 心房逆向的最早激动点只能在希氏束通道记录到。而快一慢型 房室结折返性心动过速时，折返是经快径路前传，慢径路逆传， 大多数患者的心房逆向最早激动点位于冠状静脉窦口处峭１。
图５快一慢型房室结折返性心动过速的诱发
改变两条传导径路的特征；②心房不应期较长时能限制其传 入房室结，此时应用较快频率的心房起搏可缩短心房不应 期，再用短联律间期的期前刺激，或者应用连续两个心房期 前刺激，第一个心房期前刺激缩短了心房不应期，使第二个 心房期前刺激能够经心房传导而进入房室结；③当基础心房 起搏周期就出现了慢径路传导时，可以将基础起搏周期加 大，使其能先经快径路传导。
统逆向传导后，引起心房逆向激动。正常的心房逆向激动最
早为房室结相邻的心房，呈放射状同步向右心房其他部位与
左心房传导。因此，最早的心房逆向激动能在心内希氏束电
图通道记录到，其后相邻的右心房和冠状静脉窦激动，最后
为高位右心房和左心房激动。左心房最早激动部位（除极的
部位）可以是房室结向左心房内的延伸。左心房的激动比较
（２）房室激动的时间关系 慢－快型房室结折返性心动 过速的折返环位于房室结内，前传经慢径路，逆传经快径路， 其７０％的房室激动的时问关系为心房激动在心室之前或之 中，体表心电图则表现为“假Ｑ波”或看不到独立的Ｐ波。 如果存在房内传导延迟时，心房激动可能比心室激动略晚， 体表心电图可表现为“假ｒ”或“假ｓ波”。
心脏电生理检查的内容和方法
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
编辑课件
心脏电生理检查的基本概念及心内标测技术
心脏电生理检查:电极导管放置
根据心脏传导系统放置不同电极，常规放置：HRA、HBE、CS、RV
心脏电生理检查:电极导管放置
熟悉不同透视体位下心脏解剖位置
S. Yen Ho, Anatomy for Cardiac Electrophysiologists，2012（吴书林译）
心脏电生理检查:电极导管放置
及穿刺） • 检查：常规（入院化验、心电图、胸片、心脏超声）；
特殊（食道超声、左房CT） • 停用抗心律失常药物5个半衰期以上（避免不诱发）
心脏电生理检查:检查内容
• 窦房结功能及阻滞部位 • 心脏各部位不应期及传导间期 • 房室、室房传导途径的电生理特性 • 诊断心律失常的机制 • 诱发及终止心律失常
心脏电生理检查的基本概念 及心内标测技术
主要内容
➢心脏电生理检查的基本概念 ➢常规标测技术 ➢三维标测技术
心脏电生理检查:适应症
1.确定房室传导阻滞的精确部位。 2.鉴别异位激动的起源（如室上性激动与室性激动的鉴别）。 3.对预激综合征进行精确分型。 4.检查窦房结功能。 5.明确某些异位性心动过速的折返机制 6.对某些复杂的心律失常揭示发病的特殊机制及某些特殊电生理现 象（如隐匿性传导、裂隙现象等） 7.不明原因晕厥
心房分级递增刺激
心脏电生理检查:心室刺激
➢ 心室刺激可能的表现形式： 1、室房传导阻滞（表现为不同程度） 2、较好的室房传导（递减、或不递减） 3、逆传心房的激动顺序（向心性、非向心性） 4、心动过速的诱发
心脏电生理检查:心室刺激
陈新，临床心律失常学，2009
心脏电生理检查:心室刺激
I AVF V1 HRA HBE CS9-0 CS7-8 CS5-6 CS3-4 CS1-2 RV
电生理基本知识
基本知识：心内电生理检查（Electrocardiogram Study of the Heart）是利用心导管技术，将多根导管经静脉和／或动脉插入，置入心腔内不同部位，在窦性心律、起搏心律、程序刺激和心动过速时，同步记录局部心脏电活动，经过测量分析了解电冲动起源的部位、传导途径、速度、顺序以及传导过程中出现的异常心电现象，以研究和探讨心脏电活动的生理和病理生理规律。
电极导管的放置：心内电生理检查时常规要放置冠状窦、高位右房、希斯束和右心室尖部（ＲＶＡ）四根多极标测导管。
１、冠状窦（ＣＳ）电极：经左锁骨下静脉插入标测导管至右心房，寻找位于右心房后下部的冠状窦口，当电极导管到达冠状窦口时有搏动感，然后右手一边逆时针方向旋转导管尾部，左手一边进导管，通常可进入冠状窦。
①后前位（正位）Ｘ线透视下导管呈特征性“扫帚样”上下摆动。
②导管刺激无室性期前收缩。
③冠状窦位于左侧房室环，用于记录左心房心电图，可同时记录到振幅相近的心房电图（Ａ波）和心室电图（Ｖ波），左房刺激时可用该导管。
④右前斜位（ＲＡＯ）或左侧位透视导管指向后方。
⑤左前斜位（ＬＡＯ）导管插到左心缘，头端指向左肩。
２、高位右房（ＨＲＡ）电极：将标测导管经股静脉、下腔静脉进入右心房，放在上腔静脉与右心房的交界处并靠近右房外缘，正位下导管头端指向右侧，紧贴右房壁。
记录仪上此处Ａ波最早（靠近窦房结），通常只有高大的Ａ波而无Ｖ波，右房刺激常用该导管。
３、右心室（ＲＶ）电极：电极进入右心房后跨过三尖瓣置于右室心尖部或右室流出道，正位导管越过脊柱左缘，可记录到大Ｖ波，Ａ波不明显，导管刺激可见室性期前收缩，多用于右心室刺激。
４、希斯束（ＨＢ）电极：电极进入右心室后回撤，使导管顶端位于三尖瓣口处，头端指向后上方，可同时记录到振幅大致相等的Ａ波和Ｖ波，在Ａ波和Ｖ波之间可见一Ｈ波（希斯束电位）。
５、低位右房（ＬＲＡ）电极：电极顶端置于下腔静脉与右心房侧面交界处，既可记录到Ａ波，也可记录到Ｖ波，右侧旁道时需放置该导管。

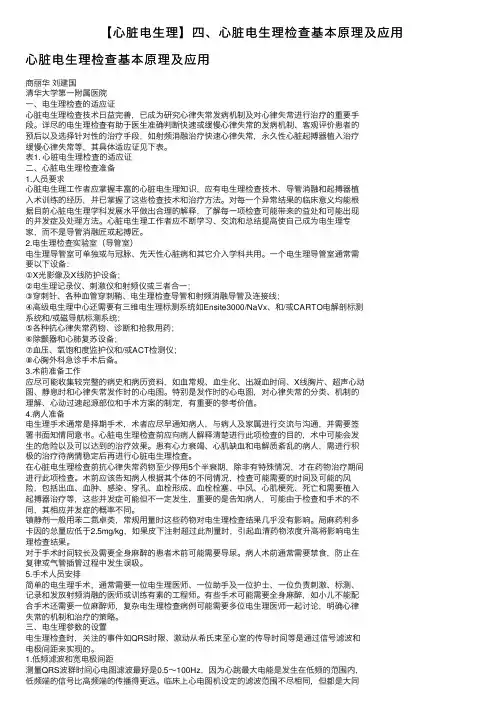

【心脏电生理】四、心脏电生理检查基本原理及应用

【⼼脏电⽣理】四、⼼脏电⽣理检查基本原理及应⽤⼼脏电⽣理检查基本原理及应⽤商丽华刘建国清华⼤学第⼀附属医院⼀、电⽣理检查的适应证⼼脏电⽣理检查技术⽇益完善，已成为研究⼼律失常发病机制及对⼼律失常进⾏治疗的重要⼿段。
详尽的电⽣理检查有助于医⽣准确判断快速或缓慢⼼律失常的发病机制、客观评价患者的预后以及选择针对性的治疗⼿段，如射频消融治疗快速⼼律失常，永久性⼼脏起搏器植⼊治疗缓慢⼼律失常等，其具体适应证见下表。
表1. ⼼脏电⽣理检查的适应证⼆、⼼脏电⽣理检查准备1.⼈员要求⼼脏电⽣理⼯作者应掌握丰富的⼼脏电⽣理知识，应有电⽣理检查技术、导管消融和起搏器植⼊术训练的经历，并已掌握了这些检查技术和治疗⽅法。
对每⼀个异常结果的临床意义均能根据⽬前⼼脏电⽣理学科发展⽔平做出合理的解释，了解每⼀项检查可能带来的益处和可能出现的并发症及处理⽅法。
⼼脏电⽣理⼯作者应不断学习、交流和总结提⾼使⾃⼰成为电⽣理专家，⽽不是导管消融匠或起搏匠。
2.电⽣理检查实验室（导管室）电⽣理导管室可单独或与冠脉、先天性⼼脏病和其它介⼊学科共⽤。
⼀个电⽣理导管室通常需要以下设备：①X光影像及X线防护设备；②电⽣理记录仪、刺激仪和射频仪或三者合⼀；③穿刺针、各种⾎管穿刺鞘、电⽣理检查导管和射频消融导管及连接线；④⾼级电⽣理中⼼还需要有三维电⽣理标测系统如Ensite3000/NaVx、和/或CARTO电解剖标测系统和/或磁导航标测系统；⑤各种抗⼼律失常药物、诊断和抢救⽤药；⑥除颤器和⼼肺复苏设备；⑦⾎压、氧饱和度监护仪和/或ACT检测仪；⑧⼼胸外科急诊⼿术后备。
3.术前准备⼯作应尽可能收集较完整的病史和病历资料，如⾎常规、⾎⽣化、出凝⾎时间、X线胸⽚、超声⼼动图、静息时和⼼律失常发作时的⼼电图。
特别是发作时的⼼电图，对⼼律失常的分类、机制的理解、⼼动过速起源部位和⼿术⽅案的制定，有重要的参考价值。
4.病⼈准备电⽣理⼿术通常是择期⼿术，术者应尽早通知病⼈，与病⼈及家属进⾏交流与沟通，并需要签署书⾯知情同意书。
