74LS74触发器知识讲解
74ls74构成的四位移位寄存器的工作原理

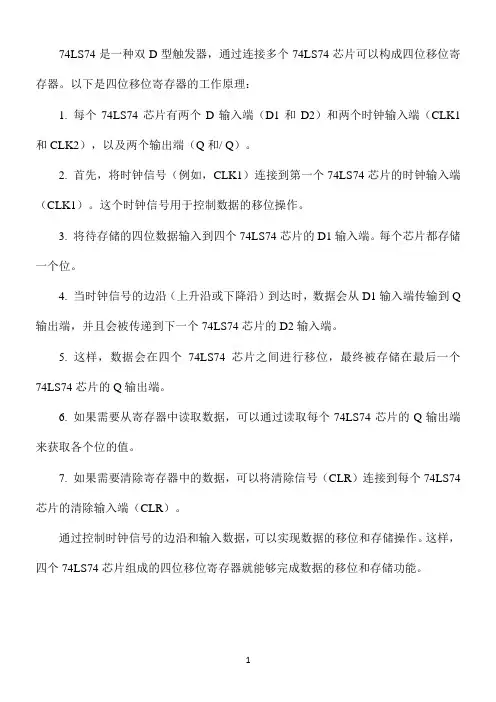

74LS74是一种双D型触发器，通过连接多个74LS74芯片可以构成四位移位寄存器。
以下是四位移位寄存器的工作原理：
1. 每个74LS74芯片有两个D输入端（D1和D2）和两个时钟输入端（CLK1和CLK2），以及两个输出端（Q和/ Q）。
2. 首先，将时钟信号（例如，CLK1）连接到第一个74LS74芯片的时钟输入端（CLK1）。
这个时钟信号用于控制数据的移位操作。
3. 将待存储的四位数据输入到四个74LS74芯片的D1输入端。
每个芯片都存储一个位。
4. 当时钟信号的边沿（上升沿或下降沿）到达时，数据会从D1输入端传输到Q 输出端，并且会被传递到下一个74LS74芯片的D2输入端。
5. 这样，数据会在四个74LS74芯片之间进行移位，最终被存储在最后一个74LS74芯片的Q输出端。
6. 如果需要从寄存器中读取数据，可以通过读取每个74LS74芯片的Q输出端来获取各个位的值。
7. 如果需要清除寄存器中的数据，可以将清除信号（CLR）连接到每个74LS74芯片的清除输入端（CLR）。
通过控制时钟信号的边沿和输入数据，可以实现数据的移位和存储操作。
这样，四个74LS74芯片组成的四位移位寄存器就能够完成数据的移位和存储功能。
1。
74LS74资料

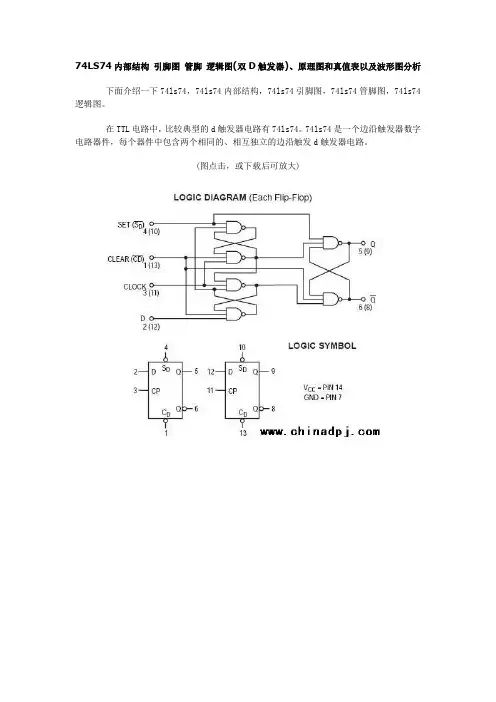

74LS74内部结构引脚图管脚逻辑图(双D触发器)、原理图和真值表以及波形图分析下面介绍一下74ls74，74ls74内部结构，74ls74引脚图，74ls74管脚图，74ls74逻辑图。
在TTL电路中，比较典型的d触发器电路有74ls74。
74ls74是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发d触发器电路。
(图点击，或下载后可放大)原理图和真值表以及波形图分析边沿D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G 6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G 5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
74LS74触发器知识讲解
74LS74触发器一、实验目的：1. 测试触发器的工作原理。
2. 掌握触发器相关电路设计方法。
二、实验原理：触发器是构成时序逻辑电路的基本单元。
它是一种具有记忆功能，能储存1位二进制信息的逻辑电路。
触发器特点：具有两个稳定的状态，用来表示电路的两个逻辑状态；②在输入信号作用下，可以被置成“0”态或“1”状态；③当输入信号撤消后，所置成的状态能够保持不变。
三、实验内容：1、测试74LS74D触发器的逻辑功能。
电路图如图所示：字发生器内参：逻辑分析仪分析图：2、测试74LS76JK触发器的逻辑功能，并将其填入下表。
电路图如图所示：字发生器内参：逻辑分析仪分析图：3、思考题：试设计一个3人抢答器，要求如下：每位参赛者有一个按钮；主持人有一个复位按钮，能够完成电路的复位；当其中一位参赛者按动按钮对应的数码管亮之后，其他参赛者再按动按钮无效。
设计说明：当其中一个触发器工作时，~1Q端输出低电平，与该端相连的LED发光，数码管显示相应的数字（1、2、3）。
这时该低电平将与非门锁住，使时钟脉冲无法到达各触发器，其他触发器便不能工作。
当给清零信号时，~1Q端输出高电平，与该端相连的LED 熄灭，数码管显示0，与非门重新打开，时钟脉冲进入各触发器。
如此循环，就达到了设计要求。
电路设计图如下：四、实验分析：1、通过实验，进一步熟悉了触发器的原理。
2、能利用触发器进行简单的电路设计，如抢答器。
3、在进行实验设计时，查阅相关资料很重要。
在对所得资料进行自己的改进，就得到了自己的设计电路。
在设计抢答器时，我在资料上找到了用LED显示的设计电路，经过思考，我加进了数码管显示器，这样就使的显示结果更直观，更具有实用性。
74LS74资料
74LS74内部结构引脚图管脚逻辑图(双D触发器)、原理图和真值表以及波形图分析下面介绍一下74ls74，74ls74内部结构，74ls74引脚图，74ls74管脚图，74ls74逻辑图。
在TTL电路中，比较典型的d触发器电路有74ls74。
74ls74是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发d触发器电路。
(图点击，或下载后可放大)原理图和真值表以及波形图分析边沿D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G 6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G 5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
74ls74中文资料
74ls74中文资料74LS74内含两个独立的D上升沿双d触发器，每个触发器有数据输入（D）、置位输入（）复位输入（）、时钟输入（CP）和数据输出（Q、）。
、的低电平使输出预置或清除，而与其它输入端的电平无关。
当、均无效（高电平式）时，符合建立时间要求的D数据在CP上升沿作用下传送到输出端。
74ls74功能表:输入输出S D R D CP D Qn＋1 Qn＋10 1 ×× 1 01 0 ××0 10 0 ××φ φ1 1 ↑ 1 1 01 1 ↑0 0 11 1 ↓×Qn Qn图1 74ls74引脚图实验：用74LS74构成4位寄存器一个D触发器可实现一位二进数的存储，因此应采用4个D触发器实现4位寄存器。
由于要实现移位寄存，4个D触发器之间应相互联接。
（1）首先在图2中完成相应的联线，构成可实现并入并出、串入串出、并入串出、串入并出的多功能移位寄存。
按图接好电路。
(2) D3 D2 D1 D0分别接逻辑开关，Q3 Q2 Q1 Q0接发光二极管；(3) 先清零；(4) 按下列要求，实现相应功能，观察结果，并描述工作过程。
并入并出：使数据输入端D3D2D1D0=1011，给CP端输入一个正单脉冲，观察Q3Q2Q1Q0发光二极管的状态，、将结果填入表中。
并入串出：使数据输入端D3D2D1D0=1011，给CP端输入4个正单脉冲，观察Q3端发光二极管的状态，将结果填入表6中。
串入并出：使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲将D0端的4 个数据送入寄存器。
观察Q3Q2Q1Q0端发光二极管的状态，将结果填入表中。
串入串出：使数据输入端D0分别为1011，同时通过给CP端输入正单脉冲，将D0端的4 个数据送入寄存器。
在CP端输完8个脉冲后，观察Q3端发光二极管的状态，将结果填入表2中。
并入并出：D3D2D1D0=10111个CP脉冲Q3Q2Q1Q0=结论：并入串出D3D2D1D0=10114个CP脉冲Q3=结论串入并出D3=10114个CP脉冲Q3Q2Q1Q0=结论串入串出D3=10118个CP脉冲Q3=结论图274ls153芯片管脚图引脚逻辑功能以及封装2007年12月17日 23:53 本站原创作者：本站用户评论（）关键字：74ls153管脚图逻辑功能图封装：74LS163引脚功能表及管脚定义图(带时序波形图)发布:2011-08-30 | 作者: | 来源: huangjiapeng| 查看:2620次 | 用户关注：定时器由与系统秒脉冲（由时钟脉冲产生器提供）同步的计数器构成，要求计数器在状态信号ST作用下，首先清零，然后在时钟脉冲上升沿作用下，计数器从零开始进行增1计数，向控制器提供模5的定时信号TY和模25的定时信号TL。
74LS74内部结构_引脚图_管脚_逻辑图(双D触发器)、原理图和真值表以及
74LS74内部结构引脚图管脚逻辑图(双D触发器)、原理图和真值表以及波形图分析下面介绍一下74ls74，74ls74内部结构，74ls74引脚图，74ls74管脚图，74ls74逻辑图。
在TTL电路中，比较典型的d触发器电路有74ls74。
74ls74是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发d触发器电路。
(图点击，或下载后可放大)(图点击，或下载后可放大)----------------------原理图和真值表以及波形图分析边沿D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G 6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G 5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
74la74d端触发器构成的八进制计算器工作原理
探秘74LS74D八进制计算器工作原理
74LS74D是一款常用的数字逻辑芯片，其中包含两个D型触发器，可以实现简单的计数、存储等逻辑运算。
本文将通过探秘74LS74D端触发器的构成及工作原理来详细介绍八进制计算器的工作原理。
74LS74D芯片内含两个并联的D型触发器，每个触发器都有两个输入端：时钟(C)和数据(D)，以及两个输出端：Q和Q’。
这两个触发器在工作时可以独立计数，并分别将计数结果输出到各自的Q和Q’输出端。
而且，它们还可以通过串联的方式实现更高的计数范围。
本文所介绍的八进制计算器是基于74LS74D芯片的，其实现原理如下：先将两个74LS74D芯片串联，将第一个芯片的Q’输出端连接至第二个芯片的数据输入端，这样就可以实现八进制计数。
通过给第一个芯片的时钟(C)输入脉冲信号，可以实现在0-7的范围内进行计数。
当计数值达到7时，会输出一个高电平信号至第二个芯片的时钟(C)输入端，从而触发第二个芯片进行计数。
除此之外，通过对74LS74D芯片的应用，我们还可以实现存储、触发等各种逻辑运算。
比如，当我们给第一个芯片的D输入端输入一个高电平信号时，该芯片的Q输出端会保持高电平。
如果我们同时输入一个低电平信号至第一个芯片的清零端，即可实现清零操作。
综上所述，74LS74D芯片中包含的D型触发器以及其应用，为我们在数字电路领域中提供了许多便捷的解决方案。
通过本文所介绍的基
于74LS74D的八进制计算器，相信您对其工作原理有了更深入的了解，能够更好地应用于实际工程中。
74LS74触发器的原理及应用
74LS74触发器的原理及应用1. 概述74LS74是一种常见的触发器芯片，属于TTL（Transistor-Transistor Logic，双极型晶体管逻辑）系列。
它由两个D触发器组成，可以实现各种逻辑功能。
本文将介绍74LS74触发器的工作原理以及常见的应用场景。
2. 工作原理74LS74触发器的内部结构包含两个D触发器，每个D触发器有两个输入端（D和时钟）和两个输出端（Q和/ Q）。
D触发器采用正边沿触发方式，即在时钟上升沿进行数据更新。
74LS74的工作原理如下： - 当时钟上升沿到达时，输入信号D的值会被存储到D触发器的门级传输门内部。
- 当时钟上升沿到达时，存储在D触发器内部的值会根据触发器的类型进行更新。
- 更新之后的值会通过输出端Q和/ Q输出。
3. 应用场景74LS74触发器在数字电路中有广泛的应用。
以下是一些常见的应用场景：3.1 时序电路74LS74触发器可以用于时序电路中。
通过控制时钟脉冲的频率和输入信号的变化，可以实现多种时序逻辑功能，如计数器、频率分频器和触发器。
3.2 数据存储74LS74触发器可以作为数据存储元件使用。
通过将输入信号D和时钟信号连接到适当的输入端口，可以实现数据的存储和读取。
这种功能使得74LS74可以在计算机存储器和寄存器等应用领域中发挥重要作用。
3.3 状态机74LS74触发器可以用于构建状态机。
状态机是一种组合逻辑电路，可以根据当前的状态和输入信号来决定下一个状态和输出信号。
74LS74触发器可以用作状态机的存储单元，帮助实现复杂的逻辑功能和控制。
3.4 触发器串联多个74LS74触发器可以串联使用，从而扩展触发器的位宽和功能。
这种串联连接方式可以实现更高位数的计数器和存储器，同时也可以实现更复杂的逻辑功能。
4. 总结74LS74触发器是一种常见的数字电路元件，具有广泛的应用场景。
本文介绍了74LS74触发器的工作原理以及常见的应用场景，包括时序电路、数据存储、状态机和触发器串联等。
模电课程设计--基于74LS74_D触发器的四路抢答器
基于74LS74 D触发器的四路抢答器1. 实验目的利用74LS74 D触发器设计供4人用的抢答器，用以判断抢答优先权，并可以实现如下功能：（1）抢答开始之前，主持人按下复位按钮，所有指示灯和数码管均熄灭；（2）主持人宣布开始抢答后，先按下按钮者对应的指示灯点亮，同时数码管显示该选手的序号；（3 ）此后他人再按下各自的按钮时，电路则不起作用。
2. 总体设计方案或技术路线选手抢答按键四路抢答器方案流程图（1）抢答控制电路由两片74LS20与非门实现；（2 ）选手抢答输入端、主持人控制端由两片D触发器实现;（3）灯光提示电路由高电平指示灯与CD4511数码管实现。
3. 实验电路图• ■--J4 r_l^z z■ ■=［厂1J - LJW+■MM 曲D 4V■ J3 “*一兀宀_£_K舒沖:1^1’ ::… ］°二］低|怙 ....5 y * ■>•■■>>亠二0 -Jf： - 74tiCpD 4V74HC2OD 4V二:ci加廿數勒管二■:::::F1二匸UT J：UTTW：-：44—V2V2.—J5・■ ■ «—>< -fl—r -蘭=n L■U3A• -1EEtu--E器Q -T^l MJ---«sm ■-II -——WA^nri—…… i istF.酋•’ ■•■ a■ » - 8 -itr一-1CU ' 45.ICC- -M U L T I S I M 电路图4. 仪器设备名称、型号(1)直流稳压电源1台(2)EEL-6模拟、数字电子技术实验箱1台(3)74LS74 D 触发器2片(4)74LS20与非门2片(5)CD4511数码管4只(6 )导线若干5. 理论分析或仿真分析结果(1)主持人按下控制开关，将开关置于“清零”位置，D触发器置零，此时所有的指示灯和数码管均熄灭，选手按下按钮，指示灯和数码管均无任何反应；(2)主持人将开关置于“1”位置，指示灯亮，发出答题信号，此时，选手按下相应的按钮,指示灯亮，数码管显示选手的序号，并且优先作答者对应的74LS20与非门的输出将封锁其他选手的信号的输出，使其按钮不发挥作用，直到主持人再次清除信号为止；(3)主持人再次清零后，进入下一个答题周期。
74LS74中文资料_数据手册_参数
74LS74双正边沿触发的D触发器预设清除和补充输出一般描述该器件包含两个独立74LS74的正边沿触发器，带互补输出的带触发器 的D触发器INFORMA- D输入端上的触发器接受位置上的触发器，时钟脉冲前沿触发发生在A电压电平并且与转换时间不直接相关 时钟上升沿的数据可能是D输入端的数据在不影响时钟低或高时更改只要数据建立和保持时间不相等，输出就可以违反预置或清除 输入的低逻辑电平无论逻辑电平如何，设置或复位输出其他投入特征 ?备用军用太空装置（74LS74）能联系美国国家半导体销售办 事处分销商的规格连接图双列直插式封装 TLF6373 - 1订单号54LS74DMQB 54LS74FMQB 54LS74LMQB DM54LS74AJ DM54LS74AW DM74LS74AM或DM74LS74AN参见NS包装号E20A J14A M14A N14A或W14B功能表输入输出 PR CLR CLK D Q Q LH X X H大号 HL X X大号 H二 X X H H HH ü HH大号 HH ü二 H HH大号 X Q 0 Q 0 高逻辑电平 X E 低或高逻辑电平 低逻辑电平 你是 积极的过渡 ?这 种配置是不稳定的，即当预置时它不会持续并且清除输入返回到其非活动（高）级别 Q 0 E 在74LS74指示的输入条件建立之前，Q 的输出逻辑电平 C1995美国国家半
74ls74 锁存器
解： 在t1之前，CP脉冲没有到达，输出Q为初始状态0（图中标注为“初 态”），为高电平。 在t1时，第1个CP到达，在CP=1期间，S=1、R=0，触发器置1；CP脉 冲结束之后，触发器仍锁定为1状态（图中标注为“置1”）， 故Q=1、=0。
7 触发器
本章将按照触发器的功能分类介绍触发器的电路组成、工作原理、逻 辑符号、特性描述等，其中包括RS触发器、D触发器、JK触发器、T及 T'触发器、施密特触发器、单稳态触发器和无稳态单元——定时器等。
7.1 RS触发器
7.1.1 基本RS触发器
我们知道，1个非门，入高出低，入低出高；把2个非门串联起来， 如图7.1.1-1(a)所示，则入高出高，入低出低；如果象图7.1.1-1(b)中的虚 线那样再把与输入信号S同为高（或低）电平的输出信号Q引回到输入 端并迅速移去输入信号，则电路必将永久锁定并保存原来的输入状态， 所以，这种电路称为锁存器。锁存器中的2个非门总是1个导通另1个关 断，只有这两种稳定状态，因此锁存器也叫做双稳态。在一种稳态下， 输出处于高电平，即Q=1，我们说电路为1状态；在另一种稳态下，输 出处于低电平，即Q=0，我们说电路为0状态；这样，我们就可以用锁 存器保存数字0和1了。
在数字电路或数字系统中，各个部分必须同步协调工作。而基本RS 触发器的特点是，输入一到达输出立即改变状态。那么，怎样才能使基 本RS触发器具有同步功能呢？
大家知道，1个与门，设有2个输入S、CP，CP=0时，与门输出恒等于 0，好象门被关闭，无论S怎样变化，输出都不受S的影响；而当CP=1 时，与门的输出恒等于S，好象门已经打开，输出始终跟随S变化。根据 这一思路，在基本RS触发器R、S输入端各加1个与门，并用CP信号进行 控制，如图7.1.2-1(a)所示，这就是同步RS触发器。工作原理如 下：CP=0时，门G3、G4被封锁，G3、G4输出均为低电平0，输入信号 R、S不能到达基本RS触发器的输入端，触发器保持原状态；当CP=1 时，门G3、G4打开，输入信号R、S到达基本RS触发器的输入端，情况 与图7.1.1-1(d)的基本RS触发器完全一样，特性方程与式（7.1.1-1）相 同，特性表如表7.1.2-1所示，电路符号给出在图7.1.2-1(b)中，其中同步 控制信号称为时钟脉冲CP（Clock Pulse）。所以同步RS触发器也叫做 钟控RS触发器。
74ls74分频原理
74ls74分频原理74LS74是一种常用的分频器件，它可以将输入信号的频率降低为原来的一半。
它的分频原理基于触发器的工作方式和输出端的反馈连接。
本文将详细介绍74LS74的分频原理及其工作过程。
我们需要了解触发器的工作原理。
触发器是一种存储器件，可以将输入信号的状态保存下来，并根据特定条件改变其输出状态。
常见的触发器有D触发器和JK触发器，而74LS74是一种JK触发器。
JK触发器有两个输入端J和K，以及两个输出端Q和/ Q。
当J和K均为低电平时，触发器保持原来的状态；当J和K均为高电平时，触发器反转输出状态；而当J和K分别为高电平和低电平时，触发器将保持或改变原来的状态，取决于触发器的类型（正沿触发或负沿触发）。
在74LS74中，两个JK触发器被串联连接，形成一个双稳态触发器。
其中一个触发器的输出端连接到另一个触发器的时钟输入端，形成了反馈回路。
当输入信号的频率较高时，触发器将无法跟随输入信号的状态变化，而是被反馈回路所控制，使得输出信号的频率降低为一半。
具体来说，当输入信号为高电平时，触发器的输出状态会根据触发器的类型和当前状态来改变。
如果触发器是正沿触发的，并且当前状态为低电平，则输出状态将翻转为高电平；如果触发器是负沿触发的，并且当前状态为高电平，则输出状态将翻转为低电平。
反之，当输入信号为低电平时，触发器将保持原来的状态。
通过这种方式，74LS74可以将输入信号的频率降低为原来的一半。
例如，当输入信号频率为1kHz时，输出信号频率将为500Hz。
这种分频器件常用于数字电路中的时序控制和频率分割等应用。
总结一下，74LS74的分频原理是基于JK触发器的工作方式和输出端的反馈连接。
通过串联连接两个JK触发器并形成反馈回路，输入信号的频率可以被降低为一半。
这种分频器件在数字电路中具有广泛的应用，可以实现时序控制和频率分割等功能。
希望本文能够帮助读者了解74LS74的分频原理，并对其工作过程有一个清晰的认识。
74LS74中文资料
54/7474双上升沿D触发器（有预置、清除端）简要说明74为带预置和清除端的两组D 型触发器，共有54/7474、54/74H74、54/74S74、54/74LS74四种线路结构形式，其主要电特性的典型值如下：型 号f max P D 5474/7474 25MHz 85mW 54H74/74H74 43 MHz 150mW 54S74/74S74 110 MHz 150mW 54LS74/74LS74 33 MHz 20mW引出端符号1CP 、2CP 时钟输入端 1D 、2D 数据输入端1Q 、2Q 、1Q ＿、2Q ＿输出端CLR1、CLR2 直接复位端（低电平有效） PR1、PR2 直接置位端（低电平有效） 逻辑图双列直插封装极限值电源电压………………………………………….7V 输入电压54/7474、54/74H74、54/74S74................5.5V 54/74LS74 (7V)ww w .t ai -ya n .c o m /bb s工作环境温度54XXX …………………………………. -55~125℃74XXX …………………………………. 0~70℃ 存储温度 ………………………………………….-65~150℃功能表推荐工作条件5474/7474 54H74/74H74 54S74/74S74 54LS74/74LS74最小 额定 最大 最小额定最大最小额定最大 最小 额定 最大单位544.5 55.5 4.5 5 5.5 4.5 5 5.5 4.5 5 5.5 电源电压Vcc74 4.75 5 5.25 4.75 5 5.25 4.75 5 5.25 4.75 5 5.25V输入高电平电压V IH2 2 2 2 V 540.8 0.8 0.8 0.7 输入低电平电V IL74 0.8 0.8 0.8 0.8 V输出高电平电流I OH -400 -1000 -1000 -400µA5416 20 20 4 输出低电平电流I OL74 16 20 20 8 mA时钟频率f CLK0 15 0 35 0 75 0 25 MHz CP(H) 30 15 6 25 CP(L) 37 13.5 7.3 脉冲宽度t WPR(L) CLR(L)30 25 7 25 ns D(H) 20* 10* 3* 20* 建立时间t SUD(L) 20* 15* 3* 20* ns 保持时间t H5* 5* 2* 5* ns *表示以CP 上升沿为参考静态特性（T A 为工作环境温度范围）‘74 ‘H74 ‘S74 ‘LS74参 数测 试 条 件【1】最小最大最小最大最小最大 最小 最大单位I ik =-8mA -1.5 I ik =-12mA -1.5 V IK 输入嵌位电压 Vcc=最小I ik =-18mA －1.2-1.5V 54 2.4 2.4 2.5 2.5 V OH 输出高电平电压 Vc ＝最小V IH =2V ，V IL＝最大I OH ＝最大 74 2.4 2.4 2.7 2.7V54 0.4 0.4 0.5 0.4 V OL 输出低电平电压 Vcc=最小，V IL ＝最大，V IH =2V ,I OL =最大74 0.4 0.4 0.5 0.5 VI I 最大输入电压Vcc ＝最大D ，CP1 1 1 0.1 mA ww w .t ai -y a n .co m/bb s时输入电流V I =5.5V(‘LS74为7V) PR ，CLR1 1 1 0.2D 40 50 50 20CLR 120 150 150 40 PR 80 100 100 40 I IH 输入高电平电流Vcc ＝最大V IH =2.4V(‘S74和’LS74为2.7V)CP 80 100 100 20 uAD -1.6 -2 -2 -0.4CLR -3.2 -4 -6 -0.8PR -1.6 -2 -4 -0.8I IL 输入低电平电流Vcc ＝最大V IL =0.4V(‘S74为0.5V)CP -3.2 -4 -4 -0.4mA 54 -20 -57 -40 -100-40 -100 -20 -100I OS 输出短路电流 Vcc ＝最大74 -18 -57 -40 -100-40 -100 -20 -100mA 54 30 42 50 8 mAI CC 电源电流 Vcc ＝最大,CP 接地，Q 和Q ＿分别接高电平74 30 50 50 8 mA[1]: 测试条件中的“最小”和“最大”用推荐工作条件中的相应值。
74ls74中文资料
74ls74中文资料74ls74中文资料74LS74内含两个独立的D上升沿双d触发器，每个触发器有数据输入（D）、置位输入（）复位输入（）、时钟输入（CP）和数据输出（Q、）。
、的低电平使输出预置或清除，而与其它输入端的电平无关。
当、均无效（高电平式）时，符合建立时间要求的D数据在CP上升沿作用下传送到输出端。
74ls74功能表:输入输出S D R D CP D Qn＋1 Qn＋10 1 ×× 1 01 0 ××0 10 0 ××φ φ1 1 ↑ 1 1 01 1 ↑0 0 11 1 ↓×Qn Qn图1 74ls74引脚图实验：用74LS74构成4位寄存器一个D触发器可实现一位二进数的存储，因此应采用4个D触发器实现4位寄存器。
由于要实现移位寄存，4个D触发器之间应相互联接。
（1）首先在图2中完成相应的联线，构成可实现并入并出、串入串出、并入串出、串入并出的多功能移位寄存。
按图接好电路。
(2) D3 D2 D1 D0分别接逻辑开关，Q3 Q2 Q1 Q0接发光二极管；(3) 先清零；(4) 按下列要求，实现相应功能，观察结果，并描述工作过程。
并入并出：使数据输入端D3D2D1D0=1011，给CP端输入一个正单脉冲，观察Q3Q2Q1Q0发光二极管的状态，、将结果填入表中。
并入串出：使数据输入端D3D2D1D0=1011，给CP端输入4个正单脉冲，观察Q3端发光二极管的状态，将结果填入表6中。
串入并出：使数据输入端D0分别为1011，同时通过给CP 端输入正单脉冲将D0端的4 个数据送入寄存器。
观察Q3Q2Q1Q0端发光二极管的状态，将结果填入表中。
串入串出：使数据输入端D0分别为1011，同时通过给CP 端输入正单脉冲，将D0端的4 个数据送入寄存器。
在CP端输完8个脉冲后，观察Q3端发光二极管的状态，将结果填入表2中。
并入并出：D3D2D1D0=10111个CP脉冲Q3Q2Q1Q0=结论：并入串出D3D2D1D0=10114个CP脉冲Q3=结论串入并D3=10114个CQ3Q2Q1Q0=结论出P 脉冲串入串出D3=1011 8个C P 脉冲Q3= 结论图274ls153芯片管脚图引脚逻辑功能以及封装2007年12月17日 23:53 本站原创 作者：本站 用户评论（）关键字：74ls153管脚图逻辑功能图封装：74LS163引脚功能表及管脚定义图(带时序波形图)发布:2011-08-30 | 作者: | 来源: huangjiapeng| 查看:2620次 | 用户关注：定时器由与系统秒脉冲（由时钟脉冲产生器提供）同步的计数器构成，要求计数器在状态信号ST作用下，首先清零，然后在时钟脉冲上升沿作用下，计数器从零开始进行增1计数，向控制器提供模5的定时信号TY和模25的定时信号TL。
74ls74原理
74ls74原理74LS74原理。
74LS74是一款集成电路，属于74系列逻辑芯片，它是一种双D触发器，内部包含两个独立的D触发器。
在数字电子电路中，触发器是一种用于存储和传输数据的元件，它可以在时钟信号的作用下，按照特定的规则改变输出状态。
而74LS74作为一种常用的数字逻辑芯片，广泛应用于各种数字电路中。
首先，我们来看一下74LS74的引脚功能。
74LS74一共有14个引脚，其中包括两个D输入端（分别为1D和2D）、两个时钟输入端（分别为1CLK和2CLK）、两个清零输入端（分别为1CLR和2CLR）、两个置位输入端（分别为1PR和2PR）、两个输出端（分别为1Q和2Q）、两个输出使能端（分别为1G和2G）以及一个共用的地端和电源端。
通过这些引脚，我们可以将74LS74与其他元器件连接起来，构建出各种不同的数字逻辑电路。
接下来，我们来了解一下74LS74的工作原理。
当时钟信号到来时，根据D输入端的电平状态，74LS74会根据特定的规则改变输出状态。
具体来说，当时钟信号上升沿到来时，如果D输入端为高电平，则输出端Q会被置为高电平；如果D输入端为低电平，则输出端Q会被置为低电平。
而当时钟信号下降沿到来时，输出端Q的状态将会被保持不变。
通过这样的工作原理，我们可以利用74LS74来实现各种数字逻辑功能，比如寄存器、计数器、触发器等。
此外，74LS74还具有清零和置位的功能。
当清零端接收到低电平信号时，输出端Q会被强制置为低电平；当置位端接收到低电平信号时，输出端Q会被强制置为高电平。
这两个功能可以使我们在特定情况下对74LS74进行初始化操作，确保其处于我们需要的状态。
总的来说，74LS74作为一种双D触发器，具有简单的引脚功能和清晰的工作原理，可以方便地用于各种数字逻辑电路中。
它的性能稳定可靠，被广泛应用于计算机、通信、工业控制等领域。
通过对74LS74的深入了解，我们可以更好地利用它来设计和实现各种数字电路，从而满足不同应用场景的需求。
74LS74内部结构-引脚图-管脚-逻辑图(双D触发器)、原理图和真值表以及波形图分析
74LS74 内部结构引脚图管脚逻辑图（双 D 触发器）、原理图和真值表以及波形图分析下面介绍一下74ls74 ，74ls74 内部结构，74ls74 引脚图，74ls74 管脚图，74ls74 逻辑图。
在TTL 电路中，比较典型的 d 触发器电路有74ls74 。
74ls74 是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发 d 触发器电路。
（图点击，或下载后可放大）（图点击，或下载后可放大）原理图和真值表以及波形图分析边沿 D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿 D 触发器也称为维持- 阻塞边沿 D 触发器。
电路结构: 该触发器由 6 个与非门组成，其中G1 和G2 构成基本RS 触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD =0 且RD=1 时,不论输入端 D 为何种状态，都会使Q=1 ，Q=0 ，即触发器置 1 ；当SD=1 且RD=0 时，触发器的状态为0,SD 和RD 通常又称为直接置 1 和置0 端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1. CP=0 时，与非门G3 和G4 封锁，其输出Q3=Q4=1 ，触发器的状态不变。
同时，由于Q3 至Q5 和Q4 至Q6 的反馈信号将这两个门打开，因此可接收输入信号 D ，Q5=D ，Q6=Q5=D 。
2. 当CP由0变1时触发器翻转。
这时G3 和G4 打开，它们的输入Q3 和Q4 的状态由G5 和G6 的输出状态决定。
Q3=Q5=D ，Q4=Q6=D 。
由基本RS 触发器的逻辑功能可知，Q =D 。
3. 触发器翻转后，在CP=1 时输入信号被封锁。
74LS74内部结构-引脚图-管脚-逻辑图(双D触发器)、原理图和真值表以及波形图分析
74LS74内部结构引脚图管脚逻辑图(双D触发器)、原理图和真值表以及波形图分析下面介绍一下74ls74，74ls74内部结构，74ls74引脚图，74ls74管脚图，74ls74逻辑图。
在TTL电路中，比较典型的d触发器电路有74ls74。
74ls74是一个边沿触发器数字电路器件，每个器件中包含两个相同的、相互独立的边沿触发d触发器电路。
(图点击，或下载后可放大)(图点击，或下载后可放大)----------------------原理图和真值表以及波形图分析边沿D 触发器:负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
工作原理:SD 和RD 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当SD =0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6 =Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q =D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q 3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
74ls74原理
74ls74原理74LS74原理。
74LS74是一种双D触发器，它包含两个独立的D型触发器，能够在同一个芯片上实现两个独立的数据存储单元。
它是一种常用的数字集成电路，广泛应用于各种数字系统中。
本文将对74LS74的原理进行详细介绍，以帮助读者更好地理解和应用这一器件。
首先，我们来看一下74LS74的引脚功能。
74LS74一共有14个引脚，其中1、2、4、5、9、10、12、13是数据输入和输出引脚，3和11是时钟输入引脚，6和8是清零引脚，7是使能引脚。
通过这些引脚，我们可以实现对74LS74的控制和数据输入输出。
接下来，我们来介绍一下74LS74的工作原理。
当时钟输入为高电平时，数据输入的信号会被锁存，并在时钟的下降沿被传送到输出端。
当时钟输入为低电平时，数据输入的信号不会被锁存，并且输出端的数值保持不变。
这样，我们可以通过时钟输入来控制数据的锁存和传输，实现对数据的控制和处理。
除了时钟输入，清零引脚和使能引脚也是控制74LS74工作的重要信号。
当清零引脚为低电平时，输出端的数据会被清零；当使能引脚为低电平时，74LS74的工作会被禁止。
这些控制信号的作用使得我们可以更加灵活地控制74LS74的工作状态，满足不同的应用需求。
在实际应用中，我们可以将多个74LS74连接起来，构成更复杂的数字系统。
通过合理地连接和控制，我们可以实现各种数字逻辑功能，如寄存器、计数器、状态机等。
因此，对74LS74的原理和工作特性的深入理解，对于数字系统的设计和应用具有重要的意义。
总结一下，74LS74是一种常用的数字集成电路，具有双D触发器的功能。
通过时钟输入、清零输入和使能输入等控制信号，我们可以灵活地控制74LS74的工作状态，实现各种数字逻辑功能。
对74LS74的原理和工作特性的深入理解，有助于我们更好地设计和应用数字系统。
希望本文对读者能有所帮助，谢谢阅读！。
74LS74中文资料_数据手册_参数
万联芯城
电子元器件采购网-万联芯城 提供中小批量 电子元器件一站式配套采购业务，保证所售产品均为优质原装现 货，万联芯城主打的优势授权代理品牌产品，包括长电科技，顺 络电子，先科 ST 等，价格优势明显。万联芯城已与全国各大终 端工厂企业形成战略合作伙伴关系，欢迎广大采购客户咨询相关 业务。点击进入万联芯城
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

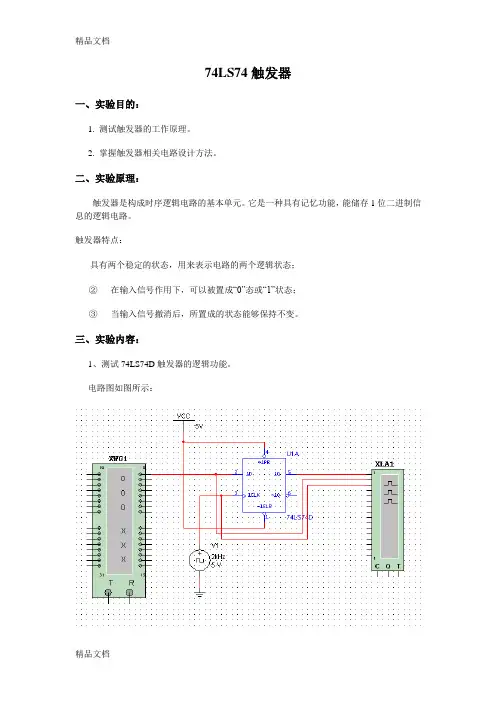

74LS74触发器
一、实验目的：
1. 测试触发器的工作原理。
2. 掌握触发器相关电路设计方法。
二、实验原理：
触发器是构成时序逻辑电路的基本单元。
它是一种具有记忆功能，能储存1位二进制信息的逻辑电路。
触发器特点：
具有两个稳定的状态，用来表示电路的两个逻辑状态；
②在输入信号作用下，可以被置成“0”态或“1”状态；
③当输入信号撤消后，所置成的状态能够保持不变。
三、实验内容：
1、测试74LS74D触发器的逻辑功能。
电路图如图所示：
字发生器内参：
逻辑分析仪分析图：
2、测试74LS76JK触发器的逻辑功能，并将其填入下表。
电路图如图所示：
字发生器内参：
逻辑分析仪分析图：
3、思考题：
试设计一个3人抢答器，要求如下：
每位参赛者有一个按钮；主持人有一个复位按钮，能够完成电路的复位；当其中一位参赛者按动按钮对应的数码管亮之后，其他参赛者再按动按钮无效。
设计说明：当其中一个触发器工作时，~1Q端输出低电平，与该端相连的LED发光，数码管显示相应的数字（1、2、3）。
这时该低电平将与非门锁住，使时钟脉冲无法到达各触发器，其他触发器便不能工作。
当给清零信号时，~1Q端输出高电平，与该端相连的LED 熄灭，数码管显示0，与非门重新打开，时钟脉冲进入各触发器。
如此循环，就达到了设计要求。
电路设计图如下：
四、实验分析：
1、通过实验，进一步熟悉了触发器的原理。
2、能利用触发器进行简单的电路设计，如抢答器。
3、在进行实验设计时，查阅相关资料很重要。
在对所得资料进行自己的改进，就得到了自己的设计电路。
在设计抢答器时，我在资料上找到了用LED显示的设计电路，经过思考，我加进了数码管显示器，这样就使的显示结果更直观，更具有实用性。
