风电基础施工组织设计

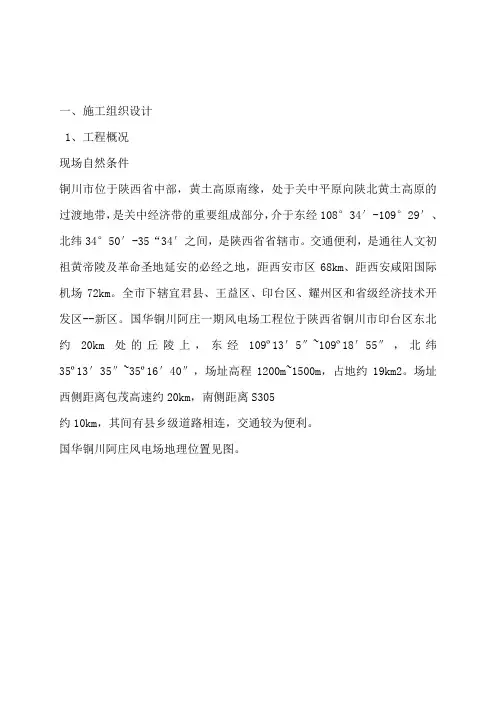

一、施工组织设计1、工程概况现场自然条件铜川市位于陕西省中部，黄土高原南缘，处于关中平原向陕北黄土高原的过渡地带，是关中经济带的重要组成部分，介于东经108°34′-109°29′、北纬34°50′-35“34′之间，是陕西省省辖市。

交通便利，是通往人文初祖黄帝陵及革命圣地延安的必经之地，距西安市区68km、距西安咸阳国际机场72km。

全市下辖宜君县、王益区、印台区、耀州区和省级经济技术开发区--新区。

国华铜川阿庄一期49.5MW风电场工程位于陕西省铜川市印台区东北约20km处的丘陵上，东经109º13′5″~109º18′55″，北纬35º13′35″~35º16′40″，场址高程1200m~1500m，占地约19km2。

场址西侧距离包茂高速约20km，南侧距离S305约10km，其间有县乡级道路相连，交通较为便利。

国华铜川阿庄风电场地理位置见图1.1-1。

图1.1-1 国华铜川阿庄风电场地位置图1.2 区域地质概况1.2.1 自然地理1.2.1.1 地形地貌特征及不良地质作用风场位于铜川市印台区阿庄镇北部，地貌单元主要为低中山、黄土梁峁，高程在1400~1560m，地势总体上北高南低，地表为多为耕地及林地，其中林地植被发育。

未见有其他不良地质作用。

1.2.1.2 地层结构及地基土分布特征根据目前的勘探成果，拟建风场场地地层属第四系上更新统（Q3）风积沉积物，下伏第三系（N）砂岩，各地层简述如下：①层黄土状粉质粘土（Q3eol）：黄褐色，稍湿~湿，可塑，针状孔隙发育，局部可见大孔隙，见虫、根孔，含有腐殖质及植物根须，干强度高。

层厚1.0～4.0m，平均厚度为1.5m。

②层砂岩（N）：浅灰色，岩石主要成分石英，长石，碎屑结构，层状构造，节理裂隙发育，节理面见铁锰质，风化后呈碎屑状或碎块状，强风化厚度一般1.2.2地质构造与地震场地地震效应，根据《中国地震动参数区划图》GB18306-2001，拟建场地50 年超越概率10%的地震动峰值加速度0.10g，地震动反应谱特征周期值0.45s，对应的地震烈度为7 度。

1.2.3 水文气象铜川地区属于暖温带大陆性季风气候，四季分明，冬长夏短。

冬季受来自西伯利亚和蒙古极地大陆气候的控制，干燥寒冷，雨雪稀少；夏季受来自太平洋的暖湿气团影响，炎热湿润，雨水较多；春秋两季气候多变，夏秋易涝，冬春易旱。

1.3 工程基本情况国华铜川阿庄风电场工程是由国华（榆林）新疆能源有限公司投资兴建的一座大型风力发电场，规划总装机容量约为150MW，本期工程拟建设容量为49.5MW。

安装33台容量1500kW风力发电机组，以3回35kV架空线路接入拟建的110kV变电站35kV侧。

本风电场装机容量49.5MW，安装33台单机容量为1500KW的风电机组。

本次工程主要包括风机基础33座。

风机基础采用钢筋混凝土现浇独立浅基础，基础埋深大于3.0m。

1.5交通、通讯条件风场区域城乡道路较多，通往阿庄镇的道路位于风场南侧，进场道路拟由该道路引接，通过进场道路和城乡道路风场可与G210 国道等高等级公路相连，交通运输便利，大件设备可通过国道或高速等高等级公路运输至周边区域后经风场进场道路送至本工程场地。

2、施工组织管理机构2.1施工组织机构关系图为完成本工程任务，我单位将组建“施工项目经理部”，全权代表我单位履行合同的义务、职责和权力，负责在施工现场按要求组织工程的实施，按期优质完成本工程任务。

组织机构设置参见“施工组织机构关系图”。

2.2施工布置及任务划分2.2.1施工布置根据本标段工程特点、现场施工条件及施工需要，全标段工程由项目部组织机构6个施工组承担施工，分别为：土方施工组、钢筋施工组、模板施工组、拌合站施工组、安装施工组、机械组。

各施工组根据各自承担的工程实际情况及施工需要，组建施工分队及专业班组，所有施工人员均持证上岗，进行多工序、多作业面并行或交叉施工，并确保施工质量和安全。

2.2.2任务划分1、各部门主管人员职责项目经理：认真履行合同条款，对施工质量、进度、安全、经济效益负主要责任，协调项目经理部各职能部门和人员关系，确保施工过程始终处于受控状态。

生产经理：全面履行项目经理的各项指令，协助项目经理搞好项目部工作，协调施工现场的各项工作，和甲方、监理、设计保持联系，做好信息反馈，便于项目经理的决策。

主任工程师：在施工技术、质量等方面负主要责任，实施总公司的质量方针和目标，认真贯彻国家有关的规范规程。

组织审查图纸和制定各种方案，并检查项目部的落实情况，及时解决施工中出现的技术质量问题。

组织实施施工组织设计和施工方案，组织落实施工管理的各项措施。

预算组：负责合同管理、工程预算、决算管理等工作。

器材组：负责市场调查、材料采购供应、施工机具和设备的租赁等工作，对材料质量负直接责任。

工程组：负责生产调度、进度计划的落实、材料计划的编制，对工程进度和施工质量负责。

技术质检组：及时组织图纸会审和本工种施工组织设计交底。

负责施工方案、技术交底、测量放线、试验计量、施工翻样等工作，组织学习各种新材料、新工艺、新技术。

施工过程进行质量预控和监控，组织质量检查和不定期的抽查。

负责组织材料的检验，不合格材料严禁进场。

对施工出现的技术问题及时向总工程师汇报并研究制定问题的处理方案。

督促各种技术资料的收集整理。

安保组：安全与文明施工管理、环境保护管理。

财务组：负责成本核算及人力资源和培训等工作。

2、综合管理体系严格按照ISO9001质量管理体系、GB/T28001职业安全健康管理体系、ISO14001环境管理体系标准建立文件化的综合管理体系。

综合管理体系文件职能分配表项目经理部下设各施工队任务划分见“施工任务划分一览表”。

施工任务划分一览表3、施工方案及工期安排3.1施工方案根据现场情况，我单位拟安排1个基础施工队负责风机基础施工。

基础施工队负责1#～33#风机基础及箱变基础的施工，拌合施工组负责砼的拌合，机械施工组运输，单个风机基础砼一次浇筑完成，不留施工缝。

在浇筑砼施工时，由安装施工队负责安装预埋构件。

砼浇筑完毕后，立即采取喷水和保湿等措施连续养护，养护时间大于15天。

基础施同时开设四个工作面，计划安排7天一个施工周期，总共12个施工周期完成所有风机基础施工。

混凝土配合队配合砼搅拌站，每小时生产砼50m3，搅拌运输车6辆运输砼。

基础钢筋加工在钢筋加工厂采用机械集中加工，在风机现场进行绑扎。

砼由搅拌站集中供应，砼罐车运输至施工现场，泵车浇筑，人工振捣。

砼浇筑完毕后，立即由安排专人进行不短于15天的砼养护施工。

养护达到设计要求进行四周土方回填施工。

3.2工期安排本项目要求工期：2013.7.1～2013.11.31。

分项施工进度安排表4、各分部分项工程的主要施工方法4.1基础施工本次风力发电场装机容量为49.5MW，安装33台单机容量为1500kW风力发电机。

风电场土建工程主要包括风电机组地基基础、箱式变压器基础等。

4.1.1 风电机组布置本风电场采用一台风电机组配备一台箱式升压变压器的方式，每台风电机组钢筋混凝土基础占地面积约为272平方米。

本工程施工场地主要包括风电机组吊装场地、大型吊装设备转移道路和临时施工用地。

甲方在每个风电机机位提供1500平方米左右的临时施工场地。

4.1.2 地基与基础1、风机基础形式：钢筋混凝土现浇独立浅基础。

4.2、风机基础施工方案4.2.1基坑开挖施工方案和措施本工程确定采用机械挖土配合人工清基，基坑开挖范围内的附着物进行清理，表面耕植土运至业主指定位置。

先期采用挖掘机进行开挖，人工配合进行边坡修整。

在修整过程中，随时进行边坡放线测量。

在该环节中，主要控制内容为挖土高程、截面尺寸和坡度。

本工程地质条件，根据我公司的类似工程经验并结合图纸设计，确定采用放坡挖土施工方式，首先采用普通反铲挖掘机按1 ：0.5比例放坡挖至设计要求。

要求基坑下口直径18.6米，然后进行人工和机器配合清底。

在挖掘过程中技术人员随时进行坡度和深度控制，及时进行坑底直径的测量，并保证基坑壁无松散土，如发现松散土，及时清理出基坑。

土方堆放在离坑边至少2m远处，采用装载机进行堆放，堆放高度不超过3米，采用金字塔式进行修边平整堆放。

开挖完成后基坑用围栏保护。

4.2.2施工方法及技术控制措施4.2.2.1测量放线对业主提供的建筑施工控制方格网、控制点、高程基准点等关键部位应重点保护，并列详细文字资料备案。

同时对业主提供的测量标志、图纸资料进行复核和复测。

施工控制点采取严密的防护措施，用现浇混凝土柱放置。

为方便施工，在施工区内部加密布置临时控制点。

所有临时控制点也严格保护，防止机械或人员扰动，并且应不定期进行复检，发现异常或偏差超出规范要求之后要立即进行纠正。

施工过程中对业主提供的测量标志必须妥善保护，施工过程中覆盖的测量标志应妥善移出，施工完成后准确将原标志恢复。

基坑验收标准：基坑测放及标高测量仪器采用全站仪（DTM-352C）、水准仪（S3）和塔尺。

在基坑测放前，应根据施工图和厂区坐标系计算出各控制点的坐标。

为确保计算准确，必须经过至少三个测量人员进行测量计算，经复核无误后，填写《施工定位桩坐标一览表》，以备测放定位桩使用，同时向全站仪内输入坐标。

测量放线的检查、验收与保护，测量放线采用三级检查一级验收制，即先由现场技术员进行复测，再由质检员检查确认无误，然后由项目总工审定，并报业主代表或监理工程师进行验收。

检查验收可分阶段进行，即在轴线测放完成后和每批定位桩测放完成经自检合格后，填写《测量放线报验单》和《工程定位测量放线记录》，并报监理工程师验收。

监理工程师验收合格后，由技术人员负责将已验收的桩点向施工机台组进行交接，交接后的桩点由施工机台负责保护，发现桩点被破坏应及时上报现场技术人员进行处理。

4.2.2.2基坑开挖本风电场风电机基础土方开挖采用机械开挖配合人工清槽的方法施工，机械开挖至基底时预留30cm进行人工清槽，以防拢动基土。

基底允许偏差为：-5cm～0cm。

开挖是应用水准仪配合以防止超挖。

石方开挖一般采用机械液压头破碎法施工。

施工过程中，应严格控制超挖、欠挖。

4.2.2.3基底检验基底检验包括以下内容：基底地质情况是否与设计文件相符；地基承载力是否满足设计要求；基坑开挖标高，中心位置及形状是否与设计相符；对基坑排水及地下水的处理必须确保基础圬工的质量。

是否有超挖回填、扰动原状的情况；对石质基底应检验岩层的风化程度；对有变更设计的项目更应详细检查。

基底测量、检验结果，经工程师做隐蔽工程检查并签认。

4.3风机基础施工4.3.1垫层施工1）垫层砼的配合比应附合图纸要求。

2）在垫层砼施工时要保证位置尺寸、几何尺寸、标高、表面的平整度均符合`设计及规范要求，其中坐标位置小于等于20mm，标高小于等于0～20mm 平面外形尺寸小于等于±20 mm。
