(建筑给排水工程)给排水及采暖施工方案)
给排水采暖工程施工方案(3篇)
第1篇1.1 工程名称：XX项目给排水采暖工程1.2 工程地点：XX市XX区XX街道1.3 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层。
1.4 工程内容：给排水、采暖、通风与空调、消防、电气等。
1.5 工程特点：本工程地处市中心，周边环境复杂，施工场地狭小，工期紧，质量要求高。
二、施工组织设计2.1 施工队伍本工程由XX建筑集团有限公司负责施工，施工队伍具备丰富的施工经验，具备相应的资质和业绩。
2.2 施工进度计划根据工程特点和施工条件，制定以下施工进度计划：1）给排水工程：预计工期为XX个月。
2）采暖工程：预计工期为XX个月。
3）通风与空调工程：预计工期为XX个月。
4）消防、电气工程：预计工期为XX个月。
2.3 施工资源配置1）人员配置：根据工程特点和施工要求，合理配置施工人员，确保施工质量。
2）设备配置：根据施工进度和工程量，配置足够的施工设备，确保施工顺利进行。
3）材料配置：根据施工进度和工程量，合理配置材料，确保材料供应。
三、给排水工程3.1 施工方案1）给水系统：采用自来水管道，管道材质为镀锌钢管，管道连接方式为焊接。
2）排水系统：采用污水管道，管道材质为PVC-U排水管，管道连接方式为热熔连接。
3）消防系统：采用消防水池、消防水泵、消防管道等设备，确保消防用水充足。
3.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。
2）管道焊接：采用电弧焊，确保焊接质量。
3）管道试压：管道安装完成后，进行试压，确保管道无泄漏。
4）管道防腐：管道安装完成后，进行防腐处理，提高管道使用寿命。
四、采暖工程4.1 施工方案1）采暖系统：采用集中供暖，供暖介质为热水。
2）采暖管道：采用钢管，管道连接方式为焊接。
3）散热器：采用铸铁散热器，散热器安装方式为挂墙式。
4.2 施工要点1）管道安装：严格按照设计要求进行，确保管道安装平整、牢固。
2）管道焊接：采用电弧焊，确保焊接质量。
室内给排水及采暖安装工程施工方案
室内给排水及采暖安装工程施工方案1、室内给水系统施工方案（1）施工准备①材料准备本工程给水管道采用PPR管热容连接，阀门采用塑料阀门。
系统使用的管材、管件检验应符合设计要求和施工规范标准的规定，并且有出厂合格证，材质等级证，与设计所采用的管子一致，安装前，应进行外观检查，阀门及其配料要有出厂组件清单，检查是否完好无缺，且有制造厂的合格证，外观上无加工缺陷及损伤，有清晰的名牌及标志。
②技术准备施工管理人与、水电施工员应认真熟悉施工图纸及有关技术资料。
将管道施工图与结构图建筑图及有关电气、消防、采暖施工图，进行核实，熟悉流程，了解施工及验收标准，熟悉现场环境及土建进度安排，施工管理等情况，对施工作业人员进行质量教育、安全教育、做好技术交底，明确器具设备安装的做法及标准，明确各管道安装尺寸、坡度、支吊架形式。
③机具准备根据总进度及专业进度计划，组织机具进厂，管道施工队在现场底层设置管道加工预制场，放置电动机器和其他机具。
（2）管道安装管道穿墙和楼板时，设钢套管，管道穿地下室墙设钢性防水套管，内径要比管道外径大10mm，防水套管内径要比管道外径大20-40mm左右，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm（厕所高出50mm）。
穿墙套管两端与墙面平齐，钢套管外刷防锈漆一道，在管道安装时及时套入，待管道校正无误后调整固定，防水套管与管道间空隙用油麻填实，用沥青灌平。
（3）管道热熔连接①固定熔接器安装加热端头，把热熔器放置于架上，根据所须管材规格安装对应的加热模头，并用内六角搬紧，一般小头在前端大头在后端。
②通电开机：接通电源（电源线必须带有接地保护线）绿色指示灯亮，待绿色指示灯熄灭，红色指示灯亮，表示熔接器进入自动控温状态，可开始操作，注意在自动控温状态，红灯、绿灯会交替进行点亮，这说明熔接器处于受熔状态，不影响操作。
③熔接管材、管件：用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表进行操作，达到加热时间后立即把管材与管件从模上同时取下，迅速无旋转地直线均匀插入到所须深度，使接头外形成均匀凸缘（如操作环境温度低于5℃加热时间延长50%）。
建筑给水排水及采暖工程施工方案
建筑给水排水及采暖工程施工方案目录编制依据------------------------------------------------------------------2 第一部分：工程概况---------------------------------------------------2 第二部分：施工部署---------------------------------------------------6 第三部分：施工方法和工艺标准-------------------------------------9 第四部分：各项保证措施--------------------------------------------25一、质量保证措施-------------------------------------------25二、技术保证措施--------------------------------------------26三、安全保证措施--------------------------------------------27四、工期保证措施--------------------------------------------29五、文明施工保证措施--------------------------------------30六、雨季施工措施---------------------------------------------30第五部分：竣工交接及其他--------------------------------------------31建筑给水排水及采暖工程施工方案编制依据：1、给排水施工图。
2、《施工工程合同书》。
3、工程施工应遵守的标准、规范及图集：《建设给水、排水及采暖工程施工质量验收规范》（GB50242-2002）《自动喷水灭火系统施工及验收规范》GB50261-2005《建筑排水硬聚氯乙烯管道技术规程》（CCJJ/T-29-98）《91SB通用图集》《给水排水标准图集》S2、S3《新建集中供暖分户热计量设计技术规程》《建筑设备安装分项工程施工工艺标准》DBJ/T01-26-2003第一部分：工程概况工程简介：1.资料处理中心生活服务楼位，建筑面积555 平米；全现浇钢筋混凝土框架结构，筏板基础；本工程为一类多层建筑，耐火等级为一级；地下一层，地上三层的建筑物，1～3层层高4.8米，抗震防裂度为8度。
给排水采暖施工方案

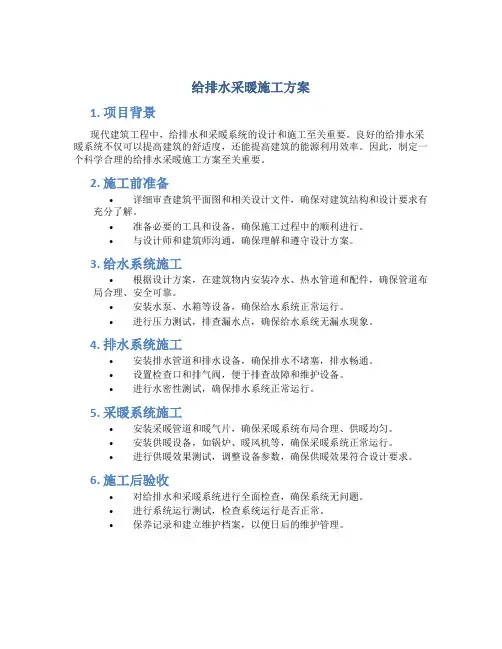

给排水采暖施工方案
1. 项目背景
现代建筑工程中，给排水和采暖系统的设计和施工至关重要。
良好的给排水采暖系统不仅可以提高建筑的舒适度，还能提高建筑的能源利用效率。
因此，制定一个科学合理的给排水采暖施工方案至关重要。
2. 施工前准备
•详细审查建筑平面图和相关设计文件，确保对建筑结构和设计要求有充分了解。
•准备必要的工具和设备，确保施工过程中的顺利进行。
•与设计师和建筑师沟通，确保理解和遵守设计方案。
3. 给水系统施工
•根据设计方案，在建筑物内安装冷水、热水管道和配件，确保管道布局合理、安全可靠。
•安装水泵、水箱等设备，确保给水系统正常运行。
•进行压力测试，排查漏水点，确保给水系统无漏水现象。
4. 排水系统施工
•安装排水管道和排水设备，确保排水不堵塞，排水畅通。
•设置检查口和排气阀，便于排查故障和维护设备。
•进行水密性测试，确保排水系统正常运行。
5. 采暖系统施工
•安装采暖管道和暖气片，确保采暖系统布局合理、供暖均匀。
•安装供暖设备，如锅炉、暖风机等，确保采暖系统正常运行。
•进行供暖效果测试，调整设备参数，确保供暖效果符合设计要求。
6. 施工后验收
•对给排水和采暖系统进行全面检查，确保系统无问题。
•进行系统运行测试，检查系统运行是否正常。
•保养记录和建立维护档案，以便日后的维护管理。
结语
科学、合理的给排水采暖施工方案对建筑工程的质量和舒适度都有重要影响。
在施工过程中，严格按照设计方案施工，确保施工质量，是保证建筑工程成功的关键。
建筑水暖工程施工方案
建筑水暖工程施工方案一、工程概况本项目为XXX建筑项目，位于XXX地区，主要包括一座主楼、一座附楼和一座裙楼，总建筑面积约为XXX平方米。
本项目的水暖工程主要包括给排水系统、热水系统、供暖系统、消防系统等。
二、施工目标1. 严格按照国家相关法律法规和标准进行施工，确保施工质量符合设计要求和规范要求。
2. 确保施工安全，防止事故发生，保障工人生命财产安全。
3. 确保施工进度，按时完成施工任务，保证项目整体进度不受影响。
4. 加强施工现场管理，维护施工秩序，提高施工效率。
三、施工准备1. 人员准备：组织具有相应资质和经验的施工队伍，对施工人员进行技术培训和安全教育，确保施工人员了解工程特点、施工工艺和操作规程。
2. 材料准备：根据施工图纸和工程量清单，提前采购所需的水暖材料，并进行质量检验，确保材料符合设计和规范要求。
3. 设备准备：配置足够的施工设备，如挖掘机、推土机、泵车、管道切割机等，并对设备进行维修保养，确保设备正常运行。
4. 施工图纸及技术文件：熟悉施工图纸和技术文件，了解工程特点、施工工艺和操作规程，确保施工正确无误。
四、施工方法及工艺1. 给排水系统施工：按照施工图纸和规范要求，进行管道铺设、阀门安装、排水口安装等，确保给排水系统畅通无阻。
2. 热水系统施工：根据设计要求，进行热水管道铺设、热交换器安装、阀门安装等，确保热水系统正常运行。
3. 供暖系统施工：按照施工图纸和规范要求，进行供暖管道铺设、散热器安装、阀门安装等，确保供暖系统安全可靠。
4. 消防系统施工：根据消防设计规范，进行消防管道铺设、消防设备安装、阀门安装等，确保消防系统正常运行。
五、施工进度计划根据项目整体进度计划，合理安排施工进度，确保水暖工程按时完成。
具体进度计划如下：1. 给排水系统施工：XXX天内完成给排水管道铺设、阀门安装等。
2. 热水系统施工：XXX天内完成热水管道铺设、热交换器安装等。
3. 供暖系统施工：XXX天内完成供暖管道铺设、散热器安装等。
给排水、采暖工程施工方法与技术措施
给排水、采暖工程施工方法与技术措施给水及排水系统的管道连接方式有不同规格，DN≥100的镀锌衬塑钢管采用沟槽式卡箍连接，DN<100的采用丝扣连接；排水UPVC塑料管采用专用胶粘接，铸铁管采用承插口柔性连接。
采暖系统采用焊接钢管，DN32及以上规格采用焊接连接，DN25及以下规格采用丝扣连接。
给排水施工工艺流程包括熟悉图纸、技术交底、材料进场检、支吊架安装配合土建孔、洞预留管道除锈刷漆、管道毛坯安装、支干管安装、排水雨水灌水试验、给水强度试验、热水强度试验、卫生器具安装、给水附件安装、热水附件安装、卫生器具盛水试验、系统冲洗、配合系统调试等步骤。
在施工准备阶段，需要进行技术交底，确定管道的走向、标高、坡度、三通的预留、阀体、固定支座和导向支座的安装位置、支吊架的间距等。
管道安装前，所有的管材和管件都应具有材质证明书或产品出厂合格证，并进行严格的外观检查，确保表面光洁、无瑕疵、接口承插手感松紧适当，符合国家标准。
根据设计要求，±0.00以下穿越外墙管道均需预埋柔性防水套管，地上部分穿墙、穿楼板设置防护套管。
在管道支吊架预制方面，应考虑各系统综合排布，进行现场加工预制，确保制作成型美观、牢固可靠，安装布置合理，成排成线。
室内给水、热水系统管道安装时，针对不同规格的管材采取不同的安装方式，如镀锌衬塑钢管采用丝扣连接，需要进行管材检查和安装前准备。
时，应先将阀门盖卸下来，将阀门处垫实再进行安装，以防止阀体震裂。
同时，管道安装应遵循先安装干管和立管，后安装支管的原则。
在安装前，每根管道必须进行清通，以保证无杂物存在。
安装过程中，应按连接顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。
管道接头两端应设支撑点，以保证接口牢固可靠。
准备好符合要求的管道配件和附件，丝扣连接后外露麻丝清理干净，丝扣涂刷防锈漆作防腐处理。
检查两端管道中轴线，应使其尽量保持一致。
管道和阀门安装的允许偏差应符合规定。
给排水及采暖施工方案
给排水及采暖施工方案给排水及采暖施工方案一、工程概述本工程是对某住宅小区的给排水及采暖系统进行施工及改造，工程总建筑面积为XXXX平方米，包括住宅楼及公共配套设施，主要施工内容为给排水管网布置、设备安装及调试、采暖管网布置及设备安装、室内暖通设备安装等。
二、给排水方案1. 给水方案给水管网布置方案需满足建筑内各个房间的插水需求，采用PVC给水管，并按照正常用水的最大值进行设计。
给水管道通过地下管道布置，保证供水正常运行，设置检修井及阀门以便于维修和后期的检查操作。
2. 排水方案排水方案主要包括生活污水及雨水排放，采用PVC排水管，通过地下管道布置到室外污水处理站。
特别需要注意雨水排放的设计，合理布置雨水管，避免积水或跑冒滴漏现象。
三、采暖方案1. 采暖管网布置方案采暖管网布置方案需根据建筑结构及朝向进行合理设计，尽量使建筑内的每个房间都能得到充分的供暖。
建议采用地暖方式进行供暖，通过地下管道布置供暖管网，将热水供应到每个房间。
同时，设置调节阀和温度控制器，以便居民根据需要进行温度调节。
2. 采暖设备安装方案采暖设备安装方案包括锅炉、水泵、水箱等设备的安装。
锅炉的选择需根据建筑面积及供暖需求进行选型，配套的水泵和水箱需保证供暖系统的正常运行。
设备的安装要求符合相关标准，保证设备运行的安全性和可靠性。
四、室内暖通方案室内暖通方案主要包括风道布置、风机安装、风口设置等。
根据建筑结构及朝向进行合理布置，保证每个房间都能得到充分的通风和空气对流。
同时，要确保风机的运行安全和低噪音。
五、安全措施1. 工程施工期间必须严格按照相关安全规定进行操作，穿戴安全防护设备，保证施工人员的人身安全；2. 施工人员需具备相关的施工经验和技能，对设备规格和施工要求有深入的了解；3. 严格按照设计方案进行施工，确保设计要求的合理性和施工质量；4. 完工后对给排水及采暖系统进行全面排查和调试，保证设备的正常运行和安全性。
六、经济效益通过本次给排水及采暖施工方案的实施，可以提高小区的住宅及公共配套设施的水暖供应质量，改善居民的生活条件。
给水排水及采暖施工方案
给排水及采暖施工方案目录1．编制依据 (1)2．工程概况 (5)3．施工准备及部署 (9)4.主要项目施工方法 (13)5.技术管理措施 (28)6.质量管理措施 (28)7.料具管理措施 (38)8安全、节能、环保及文明施工措施 (38)1．编制依据1.1《大厦施工组织设计》。
1.2工程现场实际情况。
1.3施工图纸。
1.4主要图集、规范、规程、标准及上级部门对本专的有关规定：1.5主要法规主要法律法规表表1.5-11.6主要规程、规范给排水及暖通工程主要规程、规范表表1.6-12．工程概况给水分二个区1.2中水系统不分区，由设在地下一层中水泵房内的无负压设备保证；地下一层至地上三层支管阀门前安装比例式减压阀。
1.3消火栓系统消火栓采用临时高压系统，由设在室外地下一层的消防水池、地下一层水泵房的消火栓泵、屋顶高位水箱、及增压稳压设备等联合供给，消火栓管网水平和竖向成环，并在室外设两套水泵接合器。
1.4喷淋系统喷淋系统采用临时高压系统，系统平时管网中的压力由本楼屋顶高位水箱引专用管至报警阀前，每个防火分区均设水流指示器和信号阀；报警阀前的控制采用安全信号阀，厨房喷头采用快速反应喷头，喷头额定动作温度93℃，车库采用易熔合金快速响应喷头；地下三层采用普通直立型喷头，其余采用普通吊顶型喷头，额定动作温度68℃，喷头距顶板距离75㎜－150㎜；地下三层地下二层采用预作用自动喷水灭火系统，地下一层及地上部分采用湿式自动灭火系统，每个报警阀控制喷头数量不超过800个；系统在室外设三套地下式消防水泵接合器。
1.5排水系统地下三层废水经潜污泵提升后，排至室外污水管道，地下一层污废水排入地下二层污水处理间内的隔油箱里，经隔油处理后排至室外污水管网；首层单独排出；二层至顶层单独排出。
雨水为内排雨水由首层排至室外散水。
1.6热水系统仅在地下一层职工餐厅设集中热水供应系统，热源采用燃气热水器。
1.7采暖系统a采暖系统为集中采暖系统，地下一层设热交换站，采暖热源为市政125／70℃的高温热水，采暖热媒为85／60℃低温热水，采暖系统定压装置设在热交换站。
给排水及采暖安装施工方案
给排水及采暖安装施工方案排水及采暖安装是建筑中非常重要的施工工作，为了确保安装施工的质量和效率，需要有详细的施工方案。
以下是排水及采暖安装施工方案的一个范例，供参考。
1.施工前准备1.1确定施工范围和要施工的楼层，制定施工计划和时间表。
1.2准备必要的材料和设备，包括排水管道、管件、阀门、采暖设备等。
1.3检查施工现场，确保没有任何危险和安全隐患。
1.4与相关单位协调好施工时间和工程进度。
2.排水安装施工2.1根据设计图纸确定排水管道的敷设路径和位置。
2.2先进行地面排水管道的敷设，包括污水管、雨水管等，使用合适的材料和管件进行连接。
2.3按照要求安装排水管道支架和固定件，确保管道的牢固和稳定。
2.4进行墙内和地下排水管道的敷设，尽量利用现有的洞口或开设新的洞口进行穿越。
2.5进行管道的连接和密封处理，确保没有任何泄漏。
3.采暖安装施工3.1根据设计图纸确定采暖设备的安装位置和管道敷设路径。
3.2安装采暖设备的支架和固定件，确保设备的稳定和安全。
3.3安装采暖管道和散热器，使用合适的管件进行连接，并确保连接处的严密性。
3.4进行管道系统的背压测试和泄漏测试，确保系统的正常运行和安全性。
3.5根据设计要求进行采暖系统的调试和调整，确保系统的效果和性能。
4.安全和质量检查4.1定期进行安全检查，确保施工现场的安全和工人的职业健康。
4.2检查排水管道和采暖管道的连接和密封状况，确保没有任何泄漏。
4.3进行管道系统的水压测试和泄漏测试，确保系统的正常运行。
4.4检查采暖设备的安装质量和运行状态，包括温度控制、燃烧效率等。
4.5检查排水系统的畅通性和排水效果，确保系统的正常运行。
5.完工验收和整理5.1进行施工项目的竣工验收，确保按照设计要求完成工程。
5.2整理施工现场，清理垃圾和杂物，彻底清洁排水管道和采暖设备。
5.3准备施工记录和验收报告，并进行归档保存。
5.4与业主进行工程交接，演示系统的操作和维护注意事项，并提供相关的保修和维护服务。
排水及采暖施工方案
唐馨园15#住宅楼给排水及采暖安装工程施工方案一、工程概况该工程为唐馨园小区15＃住宅楼给排水及采暖工程,六层砖混结构，建筑面积7530.62 m2。
该工程主要包括给水系统及采、排水系统、热水系统及采暖系统的安装工作。
二、施工配合（一）安装各工种之间的配合1、施工前应做好充分的技术准备工作.工程开工前，项目技术负责人组织各专业工程师依据施工图及现场具体情况对管线进行综合布局，明确各专业设备、管线的具体位置和标高.只有在各专业矛盾以及与装饰的矛盾得到解决，经监理认可方可全面进行施工。
2、为解决专业间矛盾，保证工程质量,要求做样板层、样板间.(二)安装与土建的配合1、预留预埋配合：土建主体结构施工阶段配合预留预埋工作,主要工作量有给排水管道、卫生间、厨房、阳台卫生设备穿楼板孔洞预留；工程预留预埋工作对建筑与安装工程质量影响极大，因此开工前应认真熟识图纸，核查墙及楼板等处的预埋套管位置及数量是否与结构图相符,当结构图无预留预埋件图时，应由施工员提供，技术负责人核准后提交给施工人员，结构浇筑时应有专人负责。
预留预埋件施工时不得随意损伤建筑结构钢筋.2、安装工程应在土建主体结构施工完毕后进行.本工程室内管道较多采用塑料管道，主要安装在厨房、卫生间、阳台内,因此管道施工人员应与建筑装饰密切配合,施工前应了解墙面装饰厚度，以确定立管距墙距离，防止管道半明半暗或影响用户二次装修。
土建、安装各专业应相互创造施工条件,阶段施工计划应详细、具体。
3、厨房、卫生间、阳台施工配合：首先确定卫生间器具型号，土建浇注楼板时配合进行安装留洞,安装时核实土建给出楼地面标高与基准线，确定器具标高与方位，并保护好管口（用木塞或其它物体),装好卫生器具和地漏后,土建再做地坪。
4、考虑到现场施工场地较狭窄，现场办公室用房及工具房可就近搭设或租借，预制加工应在施工现场外完成。
（三）成品保护的配合通过业主与各施工单位协调共同搞好成品保护，项目经理部根据现场实际情况编制成品保护措施，要求各施工单位不得扳动已安装好的管线、阀门等.同时，要求安装施工时应注意对墙面、吊顶的保护,避免污染与损坏。
给排水与采暖施工方案
民生城市花园六期11#楼给、排水与采暖施工方案一.工程概况:1.概况:1）本图为宁夏银川市民生六期十一号楼工程给排水施工图。
2）本楼地下一层地上十八层,檐口标高55.80m, 耐火等级为一、二级, 地下一层非可燃物品库房及物业, 一至二层（局部三层）为商场, 三层以上为住宅建筑, 总建筑面积为22590m2, 其中地上部分建筑面积为21248.2 m2, 地下部分建筑面积为1341.8 m2, 商业建筑面积为4034 m2, 住宅面积为17214.2 m2。
2.给水、排水及采暖部分涉及: 给水、消防、排水、雨水管、暖气安装、卫生洁具安装及消防喷淋等等。
3.地下一层设有生活水加压系统, 消水栓水加压系统, 自动喷洒水加压系统。
1）编制依据:2）依照本工程施工图纸及设计变更；3）依照自治区建设颁布的有关规程, 安全质量文献；4）《建筑给排水及采暖工程施工验收规范》（GB50015-2023）；5）《自动喷水灭火系统施工及验收规范》（GB50261-2023）。
4.质量保证体系及措施:5.严格执行质量管理体制, 必须贯彻高三级安全教育制度。
6.为创建无质量通病优良工程, 保证工程质量, 遵照建筑给、排水及采暖工程施工质量验收规范, 在施工前向各操做工人讲清楚技术标准和质量等级的规定, 明确责任所在, 特制定该措施, 规定各小组必须遵照执行。
7.组织学习安全知识, 认真贯彻执行“安全第一, 防止为主”的方针, 配发各类安全用品, 保证工人的人身安全和设备安全维护, 做到安全可靠, 保证质量。
8.组织学习施工图纸, 安装应照图纸施工, 领略设计意图, 同时还要了解生产工艺概况, 管线的布置对施工的特殊规定等, 交流技术思想。
9.组织人力调查各种施工条件, 掌握工程的特点的关键环节, 计划出该工程所需要的有关图集, 有关资料及施工材料计划, 预计算出所需要的人数和所用物资, 认真选用工作人员, 建立严格的工作责任制。
给排水与采暖施工方案
机关综合楼、公寓楼及地下车库工程给排水与采暖施工方案施工单位：北京城建亚泰建设集团有限公司项目部编制人：审核人：审批人：编制日期：年月日目录1 编制依据 (3)2 工程概况 (4)3 施工安排 (8)4 施工准备 (10)5 主要施工方法 (12)6 质量标准与验收 (14)7 各项管理措施 (17)1 编制依据2 工程概况2.2 给排水与采暖工程概况2.2.1 给排水工程概况（一）冷水系统1.水源：由城市市政给水管网供水,管网压力按P≥0。
20MPa设计。
从用地北侧的市政给水管接出DN150的引入管接入用地红线,在红线内经由一座水表井与本工程管网连接。
2。
用水量：3.系统分区（地下车库不分区；住宅和综合楼分别为两个供水分区）：1）住宅三层及以下为低区，由城市自来水经本工程室外给水管道专设给水管直接供水，并设计量水表。
四层至十四层为高区，采用变频无负压供水设备加压供水，管网压力P=0.65MPa。
设计秒流量:6.2L/s。
2)综合楼二层及以下为低区,由城市自来水经本工程室外给水管道专设给水管直接供水，并设计量水表.三层至十层为高区，采用变频无负压供水设备加压供水，管网压力P=0。
65MPa。
设计秒流量：5.5L/s。
3）为保证供水压力平衡，综合楼采用冷热水箱联合供水形式，屋顶设冷水箱，底层出水压力超过0.3MPa的出水口设减压过滤器或采用压防溅节水龙头.4. 供水设备：采用变频无负压给水设备应有省级以上卫生行政部门的批准，并有批件。
5. 水表：室外水表井设总表计量;住宅各户设分水表计量；综合楼各层设水表计量.（二）生活热水系统1.供热方式及热源:本工程生活热水为太阳能热水系统，由专业厂家二次设计.其中:住宅北侧户型采用太阳能集中集热—分散蓄/供热式生活热水系统，南侧户型采用户式太阳能分散蓄热、供热系统，每户阳台外侧结合建筑外立面统一考虑安装壁挂式太阳能集热器。
综合楼采用太阳能集中集热、蓄热—分散供热式生活热水系统。
给排水及采暖施工方案
给排水及采暖施工方案一、项目概况该项目是一座多功能综合楼，包括商业、办公、住宅等功能，总建筑面积为5000平方米，地上5层地下2层。
本方案主要针对给排水及采暖系统的施工方案进行说明。
二、给水系统施工方案1.给水主管道施工根据设计要求，给水主管道选用无缝钢管，首先进行管线布设和固定，然后进行焊接和连接，确保管道连接严密，并进行压力测试，以确保系统的安全可靠。
2.室内给水管道施工根据建筑平面布置和房间功能，确定室内给水管道的走向和布置。
采用PVC管道进行施工，要注意管道的斜度和支架的安装，确保水可以顺利流动，并且避免管道震动和漏水。
3.给水设备安装根据设计要求，安装给水设备，包括水泵、水箱、过滤器等。
设备的选型要符合系统需求，安装位置要合理，便于维护和检修。
三、排水系统施工方案1.室内排水管道施工根据建筑平面布置和房间功能，确定室内排水管道的走向和布置。
采用PVC管道进行施工，要注意管道的斜度和支架的安装，确保污水可以顺利流动，并且避免管道震动和漏水。
2.排水设备安装根据设计要求，安装排水设备，包括污水泵、消防泵、检修井等。
设备的选型要符合系统需求，安装位置要合理，方便维护和检修。
四、采暖系统施工方案1.供暖主管道施工根据设计要求，供暖主管道选用无缝钢管，首先进行管线布设和固定，然后进行焊接和连接，确保管道连接严密，并进行压力测试，以确保系统的安全可靠。
2.室内采暖管道施工根据建筑平面布置和房间功能，确定室内采暖管道的走向和布置。
采用PPR管道进行施工，要注意管道的绝缘和保温，确保热水能够保持在合适的温度，并减少能量损失。
3.采暖设备安装根据设计要求，安装采暖设备，包括锅炉、暖气片、温控阀等。
设备的选型要符合系统需求，安装位置要合理，方便维护和检修。
五、安全措施1.在施工过程中，严格按照相关安全规范进行操作，工作人员必须佩戴个人防护装备，使用合适的工具和设备，确保施工过程中的人身安全和设备安全。
2.在施工前，对施工区域进行安全检查和标识，确保施工区域内人员的安全。
室外给排水及采暖工程施工方案
室外给排水及采暖工程施工方案一、工程概述室外给排水及采暖工程是指对建筑物的排水系统进行设计、施工和维护，包括室外给水系统、室外排水系统和室外采暖系统。
本工程旨在保证建筑物内外的供水、排水和采暖设备正常运行，确保建筑物内部的舒适度和卫生条件。
二、施工准备工作1.组织专业技术人员对施工现场进行勘测，确定施工的具体范围和方案。
2.确定施工的工期和进度计划，并制定施工组织管理方案。
4.建立专门的安全管理和质量检查机制，确保施工过程中的安全和质量。
5.开展施工队伍的培训和技能提升，确保施工人员具备必要的技能和知识。
三、施工步骤1.给水系统施工：（1）挖掘地下管道沟槽，确保管道的合理布置和安装。
（2）安装给水管道，包括主管道和分支管道，确保管道的紧固和密封。
（3）安装阀门、水表等附件，确保给水系统的正常使用。
（4）进行水压试验，确保给水管道的质量和可靠性。
2.排水系统施工：（1）设计和安装地下排水管道，确保排水的畅通和防止积水。
（2）安装地下雨水管道系统，确保雨水的正常排放。
（3）进行排水系统的压力测试，确保系统的质量和可靠性。
（4）安装下水道的附属设备，如检查井、排气阀等。
3.采暖系统施工：（1）选择适当的采暖方式，如地暖、壁挂式采暖等。
（2）进行地暖管道的敷设和安装，确保采暖系统的温度均匀和舒适。
（3）安装采暖设备，如锅炉、热水器等，确保设备的正常运行。
（4）进行采暖系统的调试和检验，确保系统的质量和效果。
四、质量控制和安全管理1.施工中严格按照设计方案执行，确保工程的质量和可靠性。
2.在施工现场设置必要的安全警示标志，做好安全生产的宣传和教育工作。
3.建立安全监管制度，进行定期检查和评估，及时解决施工中的安全隐患。
4.对施工过程中出现的质量问题进行及时处理和整改，确保整个工程的质量。
五、验收和维护1.完工后对工程进行验收，确保工程符合相关的质量标准和要求。
2.对于验收合格的工程，制定维护手册和维护计划，确保设备的正常使用和维护。
给排水及采暖施工方案
山西现代双语学校小学部及公寓楼建设项目工程一标段给排水及采暖工程施工方案一、编制依据根据山西现代双语学校小学部及公寓楼建设项目工程一标段1、施工图纸；2、《建筑给水排水及采暖工程施工质量验收规范》〔GB50242—2002〕《给水排水管道工程施工及验收规范》〔GB50268—2008〕。
二、工程概况三、主要施工方法和技术措施施工程序按照“先主体、后装修、再安装”的原则，主体结构工程施工过程中安装与土建密切配合，按作业区进行流水作业，影响装饰工程施工或可能破坏装饰面层的安装工序应在装饰作业前完成。
1。
预留孔洞及预埋在混凝土楼板、梁、墙上预留孔洞时要有专人按设计图纸及规范将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒在绑扎钢筋前按标记固定牢,盒内塞入纸团、锯末等物，在浇注混凝土过程中要有专人配合校对,看管模盒，以免移位.用电锤、錾子剔凿孔洞时,用力要适度，严禁用大锤操作.预留孔洞需要断钢筋时，必须先征得技术部门的同意并及时采取必要的补救措施.预留孔洞要密切配合土建，按照设计及施工规范进行，按标高、坐标及规格进行施工。
2．套管安装1、给水立管、消防立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应有阻燃密实材料和防水油膏填实,端面光滑。
2、排水管穿楼板应预留孔洞，管道安装后将孔洞严密捣实,立管周围应设高出楼板面设计标高10~20mm的阻水圈.3、采暖管道穿墙及楼板处应加套管，穿楼板套管应高出地面50mm,套管直径比管子大2号,管子与套管之间用石棉绳填实。
管道穿混凝土墙，其套管在土建施工时预留或后期打孔布置。
3．管道支架的设置管道支架或管卡应固定在楼板上或承重结构上.钢管水平安装支架间距按《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002之规定施工。
给水及消防立管每层装一管卡,安装高度为距地面1.5m.排水管上的吊钩或卡箍应固定在承重结构上,固定件间距：横管不得大于2m,立管不得大于3m.层高小于或等于4m，立管中部可安一固定件.排水立管检查口距地面或楼板面1。
建筑给排水及采暖工程施工方案
建筑给排水及采暖工程施工方案建筑给排水及采暖工程是建筑施工中非常重要的一项工程，它涉及到建筑物内部的给水、排水系统以及采暖设备的安装和调试等内容。
一个合理的施工方案对于工程的质量和进度都有重要的影响。
本文将从给水系统、排水系统和采暖设备三个方面阐述建筑给排水及采暖工程的施工方案。
一、给水系统的施工方案1.确定给水系统的布置方案：根据建筑物的实际情况和结构特点，确定给水管道的走向和布置方案。
同时要考虑到给水系统的后期维护和更换等因素，确保管道布置合理。
2.安装给水管道：根据设计图纸，按照规定的要求和标准进行给水管道的安装。
要确保管道安装牢固、连接处严密，并进行必要的防腐处理。
3.安装水泵和水箱：根据设计要求，选择适当的水泵和水箱，并按照规定进行安装和调试。
要确保水泵的工作正常，水箱的容量满足需求。
二、排水系统的施工方案1.确定排水系统的布置方案：根据建筑物的实际情况和结构特点，确定排水管道的走向和布置方案。
同时要考虑到排水系统的后期维护和清洗等因素，确保管道布置合理。
2.安装排水管道：根据设计图纸，按照规定的要求和标准进行排水管道的安装。
要确保管道安装牢固、连接处严密，并进行必要的防腐处理。
3.安装排水设备：根据设计要求，选择适当的排水设备，如马桶、洗手盆、地漏等，并按照规定进行安装和调试。
要确保排水设备的工作正常，排水通畅。
三、采暖设备的施工方案1.确定采暖设备的类型和布置方案：根据建筑物的用途和面积等因素，确定采暖设备的类型和布置方案。
常见的采暖设备有暖气片、空调等，要根据实际情况选择合适的设备。
2.安装采暖设备：根据设计图纸，按照规定的要求和标准进行采暖设备的安装。
要确保设备安装稳固，连接处严密，并进行必要的防腐处理。
3.调试采暖设备：安装完采暖设备后，进行设备的调试。
调试过程中，要确保设备的工作正常，并调整合适的温度和风速，以满足建筑物内部的采暖需求。
综上所述，建筑给排水及采暖工程的施工方案应包括给水系统、排水系统和采暖设备三个方面的内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（建筑给排水工程）给排水及采暖施工方案)中海.御龙湾一标段别墅L2-L1#、L2#、L3#、L4#、L5#楼高层1#、2#、4#号楼及售楼中心和地下车库目录第一章编制依据 (3)第二章工程概况 (4)一、专业概况： (4)（一）生活给水系统 (5)（二）消防给水系统 (5)（三）自动喷水灭火系统 (6)（四）排水系统 (7)（五）中水给水系统 (7)（六）雨水、冷凝水系统 (8)（七）采暖系统 (8)二、主要技术措施： (10)（一）预留孔洞 (10)（二）生活给水管道安装 (12)（三）消防系统管道安装 (14)（四）排水管道安装 (17)（五）雨水、冷凝水管道安装 (18)（六）采暖管道安装 (18)（七）管道连接的技术及要求 (20)（八）安装要点 (23)第三章工期保证措施 (24)第四章保证质量措施 (26)一质量保证体系 (26)二质量保证措施 (27)第五章成品保护措施 (33)第六章保证安全措施 (37)一、安全管理体系 (37)二、安全保证措施 (37)第七章材料、机具、设备 (40)一、用于工程材料准备 (40)二、用于工程施工机具设备 (40)第八章文明施工措施 (40)附件 (42)附件一：机具设备 (42)附件二：人力需求计划 (41)第一章编制依据1．中海.御龙湾一标段L2别墅L1#、L2#、L3#、L4#、L5#楼及高层1#、2#、3#、4#号楼配套施工图纸2．现行国家规范，华北标准图集及呼和浩特市质量监督站各类文件。
规范图集：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑安装分项工程施工工艺规程》DBJ/01-26-2003《建筑安装工程施工图集》第四册（给水、排水、卫生、煤气工程）《建筑安装工程施工图集》第八册（管道工程）《管道和设备保温、防结露及电伴热》03S401《管道支架及吊架》03S402《给水工程》91SB3《排水工程》91SB4《暖卫工程》91SB1《综合本》（2000版）91SB-X1《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1 《建筑排水用硬聚氯乙烯（PVC-U）管道安装》96S406 3．本公司土建专业的总体施工组织设计4．本公司质量保证手册及质量管理程序文件第二章工程概况一、专业概况：中海.御龙湾一标段工程位于内蒙古呼和浩特市赛罕区小什台村，由呼和浩特市中海宏洋地产有限公司投资建设，由上海原构设计咨询有限公司进行设计。
监理单位是陕西华营工程建设监理有限公司，施工单位是江苏省苏中建设集团股份有限公司。
本工程施工总建筑面积约为12.27万㎡，3栋高层为地下2层、地上31层，总高度为98.25m。
5栋别墅为地下1层、地上3层，总高度为10.50m。
1栋销售中心为地上2层，总高度为9.30m。
高层为结构型式为钢筋混凝土剪力墙结构，基础均属筏板基础。
抗震设防烈度8度，剪力墙抗震等级为二级。
别墅为结构型式为短肢剪力墙结构，基础均属筏板基础。
抗震设防烈度8度，剪力墙抗震等级为三级。
销售中心为结构型式为框架结构，基础均属独立柱基加条型地梁基础。
抗震设防烈度8度，剪力墙抗震等级为二级。
本工程建设单位：呼和浩特中海宏洋地产有限公司设计单位：上海原构设计咨询有限公司监理单位：陕西华营建设监理有限公司施工单位：江苏省苏中建设集团股份有限公司本施工方案涉及的范围为生活给水系统、生活污水排水系统、消火栓系统、自动喷水灭火系统、雨水及冷凝水、采暖系统。
（一）生活给水系统涉及楼号：中海.御龙湾一标段L2别墅L1#、L2#、L3#、L4#、L5#楼、高层1#、2#、3#、4#号楼配套。
生活用水均由园区外网引入，给水方式为下行上给式。
生活系统竖向分为三个区,各区均采用无负压供水设备供水低区为1层至11层,中区为12层至21层,高区为22层至30层.各区最低用水点压力<0.35MPa(住宅部分)。
各户水表均出户计量,设于水暖管井内。
住宅水表采用普通湿式水表，设于室内水暖管井内。
一层~五层,十二层~十五层,二十二层~二十五层需设置减压阀减压，每户热水由家用燃气热水器供给；管道压力等级:中,低区为1.0MPa,高区为1.60MPa,PP-R 塑料管压力等级为S4级。
生活给水管道立、干管及水表前明装部分采用衬塑热镀锌钢管，DN≤100采用螺纹连接，DN>100采用法兰连接或沟槽式连接。
给水管道表后采用PP-R管，热熔连接，PP-R管与小口径金属管或卫生器具金属配件连接采用螺纹连接，宜使用带铜内丝或外丝嵌件的PP-R专用接头。
生活给水管上的阀门:DN=<50的采用铜质球阀,DN > 50的采用对夹式碟阀。
（二）消防给水系统涉及楼号：中海.御龙湾一标段高层1#、2#、3#、4#号楼配套。
消火栓给水系统竖向分高,低二个区.低区为-1层至1层,设计压力:0.25MPa.高区为2层至30层,设计压力:1.46MPa.消火栓给水均从地下消防环管上引出当消火栓出水压力超过0.5MPa时,采用减压式消火栓.2层至20层消火栓为减压型消火栓.室内消火栓给水采用底部水平环状供水,并竖向成环状.消火栓布置保证两股充实水柱同时到达室内任何部位.消火栓箱为铝合金制品,内配SN65消火栓,同径麻质衬胶水龙带长25M.QZ19水枪.并配消防水泵启动按钮.消火栓安装高度为栓口距地面1.10M.消火栓给水管及压力排水管采用焊接钢管,焊接.管道压力等级为1.00MPa.(高区消火栓管道压力等级为1.60Pa.)自动喷水灭火系统为湿式系统.自动喷水灭火系统竖向不分区.消防初期与低区消火栓给水系统共用屋顶消防水箱和地下消防水池.每个报警阀所带喷头数控制在800个以内,每个防火分区设信号阀水流指示器,检修阀门,试水阀,并于每个报警阀供水最不利点处设末端试水装置.并于报警阀前设室外地下消防水泵接合器二组.消防给水管上的阀门:DN=<40的采用截止阀,DN>40的采用对夹式碟阀。
（三）自动喷水灭火系统涉及楼号：中海.御龙湾一标段高层1#、2#、3#、4#号楼及配套。
自动喷水灭火系统为湿式系统.自动喷水灭火系统竖向不分区.消防初期与低区消火栓给水系统共用屋顶消防水箱和地下消防水池.每个报警阀所带喷头数控制在800个以内,每个防火分区设信号阀水流指示器,检修阀门,试水阀,并于每个报警阀供水最不利点处设末端试水装置.并于报警阀前设室外地下消防水泵接合器二组.自动喷洒给水管采用内外壁热浸镀锌钢管.DN<100丝接,DN>=100卡箍连接.管道压力等级为1.00Mpa。
消防给水管上的阀门:DN=<40的采用截止阀,DN>40的采用对夹式碟阀。
（四）排水系统涉及楼号：中海.御龙湾一标段L2别墅L1#、L2#、L3#、L4#、L5#楼、高层1#、2#、3#、4#号楼配套。
生活排水采用立管收集排至室外.底层单独排出.除一层和夹层卫生间以外,其余住宅卫生间采用同层排水,卫生间降板350mm.通气方式:厨房为伸顶通气,卫生间为专用通气管通气.排水立管检查口距地面1.00m.通气管高出屋面0.70m.排水管道按以下坡度安装:出户管d200,i0.008; d150,i0.01;d100, i0.02;支管坡度0.026.卫生间淋浴,洗衣机地漏均需设置P型存水弯,存水弯的水封深度不得小于50mm，露台及连廊地漏为普通地漏。
室内排水立管采用UPVC螺旋消音管,粘接.立管穿越楼层处设置阻火圈,立管每三层设伸缩节.支管采用UPVC排水管,粘接.伸顶通气管在顶层板处变为球墨铸铁管.地下埋设部分采用离心排水铸铁管,柔性连接.（五）雨水、冷凝水系统涉及楼号：中海.御龙湾一标段L2别墅L1#、L2#、L3#、L4#、L5#楼、高层1#、2#、3#、4#号楼配套。
本工程住宅屋面雨水为内排水,采用87型雨水斗收集后排至室外.屋面雨水设计重现期P=5年.降雨历时5min,最大暴雨强度q=3.84L/S.100m.阳台排水和空调冷凝水排水采用无水封地漏,经立管收集后排至室外散水.雨水内排水管道采用热镀锌管,沟槽连接,承压1.0MPa.地下埋设部分采用离心排水铸铁管,柔性连接，阳台及空调排水管采用硬质UPVC排水塑料管,粘接.每层于顶部设伸缩节。
（六）采暖系统涉及楼号：中海.御龙湾一标段L2别墅L1#、L2#、L3#、L4#、L5#楼、高层1#、2#、3#、4#号楼配套。
本工程地热加热管管材为PE-RT管，管径为：DN15(外径X壁厚:20x2.0)。
管材允许工作压力PN=1.6MPa.采暖立管与分、集水器连接的水平管道采用热水用PP-R管(最高水温：95°C)。
管材允许工作压力PN=1.6MPa，水平支管敷设于地面面层内分水器、集水器选用铜镀镍合金材料，表面电镀连接件色泽应均匀，镀层牢固，不得有脱镀的缺陷。
各环路均设温控装置，系统分支管道阀门采用铜球阀。
加热管安装时塑料管弯曲半径为6倍管外径。
埋设于填充层内的加热管不应有接头。
加热管穿越伸缩缝时，伸缩缝处应设不小于200mm的柔性套管。
卫生洁具下不布置加热管。
地面辐射采暖绝热层采用聚苯乙烯泡沫塑料板，密度为20Kg/m,一层楼板上绝热层厚度为30mm;其他层楼板上绝热层厚度为20mm,与室外空气相邻的楼板上的绝热层厚度为40mm.分、集水器宜在加热管铺设前安装。
水平安装时，分水器在上，集水器在下，中心距为200mm；集水器中心距地不应小于350mm，在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm。
当地面面积超过30m 或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不应小于8mm。
伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料。
伸缩缝应从绝热层的上边缘做到填充层的上边缘。
散热器采用:散热器必须采用国家标准的无内砂，无砂芯散热器。
楼梯间采用M132铸铁散热器散热器的配管必须上进下出进行安装。
水平支管严禁返坡。
每组散热器安装手动放风阀。
散热器表面刷非金属性涂料室内连接散热器的管道采用热水用PP-R塑料管，采用S5系列，DN20(外径X壁厚：25X2.3)室内塑料管安装：与散热器连接的支管平直段长度应为200mm以上，然后用弯头返到预留沟槽内。
管道的直管段应以定型，卡具固定其间距应不大于1m。
室内厚壁供热的PP-R塑料管，采用热熔连接。
细实混凝土地面施工时，应预留沟槽，沟槽宽度应为60-80 mm，沟槽边沿应整齐无掉边。
预留沟槽与墙面净距离应为50mm 。
散热器组装试压：散热器组装完毕后，以压力为0.8MPa，做水压试验，2-3分钟不渗不漏,压力不下降为合格。
