金属切削基本知识课件
非正常磨损
由于切削参数不当或切削材料中含有杂质等原因,导致刀具快速磨 损或破损。
破损形式
包括崩刃、卷刃和断裂等,可能是由于刀具材料缺陷或使用不当所 致。
03
金属切削过程
切屑的形成与控制
切屑的形成
金属切削过程中,刀具对工件材料施 加压力,使材料发生剪切滑移,形成 切屑。切屑的形状和大小取决于工件 材料、刀具几何形状和切削用量。
金属切削是一种高效、高精度的加工 方式,广泛应用于机械制造、航空航 天、汽车、模具等领域。
金属切削的分类
根据切削方式
01
可分为车削、铣削、钻削、磨削等。
根据切削用量
02
可分为高速切削和低速切削。
根据切削液
03
可分为干切削和湿切削。
金属切削的原理
切削力
在切削过程中,刀具切入工件时产生的切削力, 是切削过程中的主要作用力。
切削热
由于切削过程中摩擦和变形产生的热量,会导致 刀具和工件温度升高。
切屑形成
在切削过程中,多余的金属材料形成切屑,从工 件上切除。
02
金属切削刀具
刀具的种类
车刀
主要用于车削加工,包括外圆 车刀、内圆车刀、端面车刀等
。
铣刀
用于铣削加工,包括平面铣刀 、圆柱铣刀、键槽铣刀等。
钻头
主要用于钻孔加工,包括直柄 钻头、锥柄钻头等。
磨削加工技术
定义
磨削加工是利用磨床对金属工件进行切削加工的方法。
特点
磨削加工可以获得较高的加工精度和表面质量,适用于各种硬质合 金、淬火钢等高硬度材料的加工。
应用
在机械制造中,磨削加工广泛应用于各种刀具、模具、量具等精密零 件的加工。
06
由于切削参数不当或切削材料中含有杂质等原因,导致刀具快速磨 损或破损。
破损形式
包括崩刃、卷刃和断裂等,可能是由于刀具材料缺陷或使用不当所 致。
03
金属切削过程
切屑的形成与控制
切屑的形成
金属切削过程中,刀具对工件材料施 加压力,使材料发生剪切滑移,形成 切屑。切屑的形状和大小取决于工件 材料、刀具几何形状和切削用量。
金属切削是一种高效、高精度的加工 方式,广泛应用于机械制造、航空航 天、汽车、模具等领域。
金属切削的分类
根据切削方式
01
可分为车削、铣削、钻削、磨削等。
根据切削用量
02
可分为高速切削和低速切削。
根据切削液
03
可分为干切削和湿切削。
金属切削的原理
切削力
在切削过程中,刀具切入工件时产生的切削力, 是切削过程中的主要作用力。
切削热
由于切削过程中摩擦和变形产生的热量,会导致 刀具和工件温度升高。
切屑形成
在切削过程中,多余的金属材料形成切屑,从工 件上切除。
02
金属切削刀具
刀具的种类
车刀
主要用于车削加工,包括外圆 车刀、内圆车刀、端面车刀等
。
铣刀
用于铣削加工,包括平面铣刀 、圆柱铣刀、键槽铣刀等。
钻头
主要用于钻孔加工,包括直柄 钻头、锥柄钻头等。
磨削加工技术
定义
磨削加工是利用磨床对金属工件进行切削加工的方法。
特点
磨削加工可以获得较高的加工精度和表面质量,适用于各种硬质合 金、淬火钢等高硬度材料的加工。
应用
在机械制造中,磨削加工广泛应用于各种刀具、模具、量具等精密零 件的加工。
06
《金属切削加工》PPT课件
金属切削加工的根本知识
金属切削加工的根本知识
金属切削加工的根本知识
金属切削过程
金属切削加工的根本知识
积屑瘤对加工的影响
在一定的切削速度下 切削塑性材料时,往往在 刀具前刀面上靠近切削刃 的部位粘结着一小块很硬 的金属,这块金属叫做积 屑瘤。
车床及其工作
车床及其工作
车床附件
车床及其工作
车床及其工作

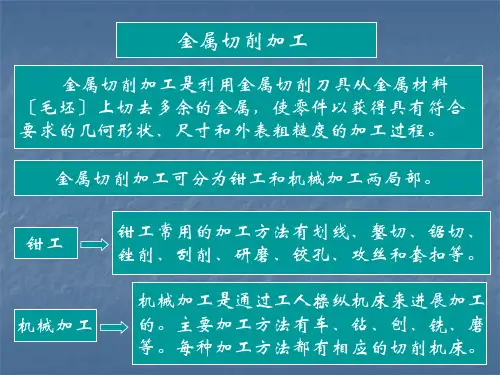

金属切削加工
金属切削加工是利用金属切削刀具从金属材料 〔毛坯〕上切去多余的金属,使零件以获得具有符合 要求的几何形状、尺寸和外表粗糙度的加工过程。
金属切削加工可分为钳工和机械加工两局部。
钳工
钳工常用的加工方法有划线、錾切、锯切、 锉削、刮削、研磨、铰孔、攻丝和套扣等。
机械加工
机械加工是通过工人操纵机床来进展加工 的。主要加工方法有车、钻、刨、铣、磨 等。每种加工方法都有相应的切削机床。
走刀量,单位为mm/r〔旋转运动〕或mm/次
〔往复直线运动〕。因此,进给速度与进给量之
间有如下关系:
Uf
f N(mm /s) 60
式中 N——主运动速度n〔旋转运动〕或,〔往 复直线运动〕。
金属切削加工的根本知识
三、切削层参数 1.切削层公称横截面积AD 2.切削层公称宽度bD 3.切削层公称厚度hD
磨床及其工作
磨床及其工作
光整加工
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
各种外表的加工方法综述
零件的切削加工和装配构造工艺性
金属切削加工基础课件
Kr’:使已加工表面残留密集的高度减小,降低工件 的表面粗糙度。
选择:在不产生振编动辑的版pp前t 提下,取小值。
22
5 . 刃倾角( S )
编辑版ppt
23
作用
①影响切削刃的锋利程度; ②影响切屑流出方向; ③影响刀头强度和散热条件; ④影响切削力的大小和方向。
选择: 精加工:取 正(+S )
介质: 5%
编辑版ppt
43
2.影响切削温度的因素
v ① 切削用量: c 、f 、a p愈大,切削温度愈高。但 vc的影响最大 、f 次之、a p最小。
② 工件材料:材料的强度、硬度越高,塑性、韧性越好, 切削温度越高。 刀具角度: 增大 0 ,切削温度降低;减小kr 、kr’,
③ 刀具 切削温度降低。
⑷ 硬质合金
碳化物+粘结剂——粉末冶金
碳化物:WC、TiC、等
粘结剂:Co
HRC≈76~84 耐热温度 —1000℃
允许的切削速度是高速钢的4~10倍。
编辑版ppt
27
① 钨钴类(YG)(K):WC+Co ② 钨钴钛类(YT)(P):WC+TiC+Co ③ 通用(YW)(M):TaC、NbC ④ 表面涂层: TiC、TiN、TiCN、TiAlN
0
0
编辑版ppt
19
选择: 加工塑性材料和精加工—取大后角( 0 ) 加工脆性材料和粗加工—取小后角( 0 )
后角( 0)只能是正的。
精加工: 0= 80~120 粗加工: 0= 40~80 3 . 主偏角(kr)
作用:改善切削条件,提高刀具寿命。
减小kr:当ap、f 不变时, 则 bD 、hD —
积屑瘤的形成
金属切削加工基本知识 ppt课件
PPT课件
11
PPT课件
12
PPT课件
13
PPT课件
14
刀具材料
3.1.1 刀具材料的基本要求
刀具材料需满足一些基本要求 :
刀具材料耐热性 是衡量刀具切削
(1)高硬度
性能的主要标 志 ,通常用高
(2)高强度与强韧性
温下保持高硬度 的性能来衡量,
(3)较强的耐磨性和耐热性 也称热硬性
(4)优良导热性
PPT课件
17
(3)高的耐磨性和耐热性
A、刀具耐磨性是刀具抵抗磨损能力。
一般刀具硬度越高,耐磨性越好。
刀具金相组织中硬质点(如碳化物、氮化物 等)越多,颗粒越小,分布越均匀,则刀具 耐磨性越好。
B、刀具材料耐热性是衡量刀具切削性能的主 要标志,通常用高温下保持高硬度的性能来 衡量,也称热硬性。
PPT课件
30
5. 特殊刀具材料 1)陶瓷刀具 (1)材料组成:主要由硬度和熔点都很高的Al2O3 Si3N4
等氧化物、氮化物和少量的金属碳化物、氧化物等添 加剂组成。通过粉末冶金工艺方法制粉,再压制烧结 而成。 (2)常用种类: Al2O3基陶瓷和Si3N4基陶瓷
(3)优点:硬度91~95HRA,耐热性为1200 ℃ ,耐磨
PPT课件
27
②钨钛钴类(WC+TiC+Co)(代号YT) 硬度89.5~92.5HRA,耐热性900~1000 ℃ 常用牌号YT5、YT14、YT15,数值表示TiC 的百分含量。 用于加工塑性材料,不适合加工含TiC不锈 钢。
合金中TiC含量高,则耐磨性和耐热性提高, 但强度降低 → 粗加工一般选择TiC含量少的牌 号,精加工选择TiC含量多的牌号。
金属切削加工基础知识PPT课件
第42页/共71页
第43页/共71页
第44页/共71页
第45页/共71页
第46页/共71页
7.6 切削力
一、切削力的来源与分解
金属切削时,刀具切入工件使被切金属层发生变形成为切屑所 需要的力称为切削力。
金属切削时,力来源于两个方面:
•其一是克服在切屑形成过程中工
件材料对弹性变形和塑性变形的变 形抗力;
第14页/共71页
注释:
1、主运动可以使旋转运动,也可以是往复运动; 2、主运动只有一个,进给运动可以一个以上。 3、主运动可以是工件来实现(车外圆),主运动 也可以是刀具来实现 (切断、刨、铣加工);
第15页/共71页
3、切削过程中,工件上三个不断变化的表面
第16页/共71页
四、切削用量
切削用量是用来表示切削加工中主运动和进给 运动参数的量。
切削用量包括:
•切削速度 •进给量 •背吃刀量三个要素。
第17页/共71页
1、切削速度Vc
在单位时间内,工件和刀具沿主运动方向相对移动的距离, 单位为m/s。
(1)主运动为旋转运动时,切削速度Vc计算公式为:
vc
dn
1000
(m /
s)
式中:d-工件待加工表面直径(mm) n-工件或刀具每分(秒)钟转数(r/s)
•表面粗糙度对零件的耐磨性、抗腐蚀性和配合性质等有很大影
响。它直接影响机器的使用性能和寿命。
•一般来说,零件的表面粗糙度越小,零件的使用性能越好,寿
命也越长,但零件的制造成本也会相应增加。
•国家标准GB/T1031-1995规定了表面粗糙度的评定参数及其
数值。常用的评定表面粗糙度的参数是轮廓算术平均偏差Ra值。
金属切削基础ppt课件
21
基面
基面Pr: “通过主切削刃上选定 点垂直于主运动方向的 平面”
22
切削平面
2.切削平面Ps: 3.通过主切削刃上选定 点,与切削刃相切并垂 直于基面的平面
23
主剖面
主剖面Po: 通过主切削刃上选定点,并 同时垂直于基面和切削平面 的平面
24
法平面
法平面Pn: 通过主切削刃上选定点,并垂直 于切削刃的平面。
热塑性差,不宜制造成大截面刀具。
B、钨钼钢(将一部分钨用钼代替所制成 的钢 )典型牌号:W 6 Mo 5 Cr 4 V 2
优点:减小了碳化物数量及分布的不均匀性 。 缺点:高温切削性能和W18相比稍差。
66
高性能高速钢
在通用型高速钢的基础上,通过调整基本 化学成分并添加其他合金元素,使其常温 与高温力学性能得到显著提高
45
刀具的工作角度
•刀杆轴线安装的偏 斜的影响: •改变了主偏角和副 偏角 •(也就是说:实际的 主偏角和标注时的 主偏角不同)
46
刀具的工作角度
进给运动的 影响
进给量改变了 合成运动的方 向
(从而改变了基 面的位置以及 其他面的位置, 影响所有的角 度)
47
刀具的工作角度
刀尖的安装位 置的影响
63
高速钢
概念:
高速钢是一种含有钨、钼、铬、钒等合金元 素较多的工具钢
性质:
①、具有良好的热稳定性 ②、具有较高强度和韧性 ③、具有一定的硬度(63~70HRC)和耐磨性
64
高速钢的分类
普通高速钢 钨系高速钢 钨钼钢
高性能高速钢
65
普通高速钢
A、钨系高速钢(简称 W18) 典型牌号:W18Cr4V 优点:钢磨削性能和综合性能好,通用性强。 缺点:碳化物分布常不均匀,强度与韧性不够强,
基面
基面Pr: “通过主切削刃上选定 点垂直于主运动方向的 平面”
22
切削平面
2.切削平面Ps: 3.通过主切削刃上选定 点,与切削刃相切并垂 直于基面的平面
23
主剖面
主剖面Po: 通过主切削刃上选定点,并 同时垂直于基面和切削平面 的平面
24
法平面
法平面Pn: 通过主切削刃上选定点,并垂直 于切削刃的平面。
热塑性差,不宜制造成大截面刀具。
B、钨钼钢(将一部分钨用钼代替所制成 的钢 )典型牌号:W 6 Mo 5 Cr 4 V 2
优点:减小了碳化物数量及分布的不均匀性 。 缺点:高温切削性能和W18相比稍差。
66
高性能高速钢
在通用型高速钢的基础上,通过调整基本 化学成分并添加其他合金元素,使其常温 与高温力学性能得到显著提高
45
刀具的工作角度
•刀杆轴线安装的偏 斜的影响: •改变了主偏角和副 偏角 •(也就是说:实际的 主偏角和标注时的 主偏角不同)
46
刀具的工作角度
进给运动的 影响
进给量改变了 合成运动的方 向
(从而改变了基 面的位置以及 其他面的位置, 影响所有的角 度)
47
刀具的工作角度
刀尖的安装位 置的影响
63
高速钢
概念:
高速钢是一种含有钨、钼、铬、钒等合金元 素较多的工具钢
性质:
①、具有良好的热稳定性 ②、具有较高强度和韧性 ③、具有一定的硬度(63~70HRC)和耐磨性
64
高速钢的分类
普通高速钢 钨系高速钢 钨钼钢
高性能高速钢
65
普通高速钢
A、钨系高速钢(简称 W18) 典型牌号:W18Cr4V 优点:钢磨削性能和综合性能好,通用性强。 缺点:碳化物分布常不均匀,强度与韧性不够强,
金属切削加工基本知识PPT课件
前角的大小对切屑变形、切 削力以及切削刃强度都有很大影 响。通常为-5至+25°之间。
(b)后角α0:主后刀面与切削平 面之间的夹角。
主要作用是减少主后刀面与 工件间的摩擦。通常为6-12°。
2)在基面内测量角度
(a)主偏角κr:主刀刃在基 面上投影与进给方向的夹 角。
它能改变径向切削力和 轴向切削力的比例。常用 的主偏角有45°、60°、 75°、90°几种。
待加工表面和已加工表面的 垂直距离。
(1)切削速度 在单位时间内,工件和刀具沿主运动方向
相对移动的距离。 例如:主运动为旋转运动时 v=πdwn/1000(m/s)
式中:dw—工件待加工表面的直径或刀具最大 直径(mm)
n—工件或刀具的转速(r/s) 主运动为往复直线运动时
v=2Ln/1000×60(m/s) 式中:L—往复运动行程长度(mm)
形成条件:铸铁、铸造黄 铜等脆性材料。
缺点:切削热和切削力集 中在刀具的主刀刃和刀尖处, 刀尖易磨损、易产生振动,表 面质量不高。
二、积屑瘤
1、积屑瘤的形成
在一定的切削速度下切削塑性材料时,常发现在刀具的 前刀面上靠近刀尖的部位粘附着一小块很硬的金属,称为积 屑瘤。
一般认为,积屑瘤是由于切屑与前刀面在切削过程中剧 烈的摩擦而形成的。
影响工件表 面粗造度
积屑瘤破裂后会划伤表面,加 快刀具磨损
会形成硬点和毛刺,使工件表面粗造 度值增大
3. 积屑瘤的控制
影响积屑瘤 的因素
工件材料 切削用量
刀具角度
切削液等
要避免在中温、中速加工塑性材料
控制措施
增大前角可减小切削变形,降低切削温 度,减小积屑瘤的高度
采用润滑性能优良的切削液可减少 甚至消除积屑瘤
(b)后角α0:主后刀面与切削平 面之间的夹角。
主要作用是减少主后刀面与 工件间的摩擦。通常为6-12°。
2)在基面内测量角度
(a)主偏角κr:主刀刃在基 面上投影与进给方向的夹 角。
它能改变径向切削力和 轴向切削力的比例。常用 的主偏角有45°、60°、 75°、90°几种。
待加工表面和已加工表面的 垂直距离。
(1)切削速度 在单位时间内,工件和刀具沿主运动方向
相对移动的距离。 例如:主运动为旋转运动时 v=πdwn/1000(m/s)
式中:dw—工件待加工表面的直径或刀具最大 直径(mm)
n—工件或刀具的转速(r/s) 主运动为往复直线运动时
v=2Ln/1000×60(m/s) 式中:L—往复运动行程长度(mm)
形成条件:铸铁、铸造黄 铜等脆性材料。
缺点:切削热和切削力集 中在刀具的主刀刃和刀尖处, 刀尖易磨损、易产生振动,表 面质量不高。
二、积屑瘤
1、积屑瘤的形成
在一定的切削速度下切削塑性材料时,常发现在刀具的 前刀面上靠近刀尖的部位粘附着一小块很硬的金属,称为积 屑瘤。
一般认为,积屑瘤是由于切屑与前刀面在切削过程中剧 烈的摩擦而形成的。
影响工件表 面粗造度
积屑瘤破裂后会划伤表面,加 快刀具磨损
会形成硬点和毛刺,使工件表面粗造 度值增大
3. 积屑瘤的控制
影响积屑瘤 的因素
工件材料 切削用量
刀具角度
切削液等
要避免在中温、中速加工塑性材料
控制措施
增大前角可减小切削变形,降低切削温 度,减小积屑瘤的高度
采用润滑性能优良的切削液可减少 甚至消除积屑瘤
金属切削加工基础知识PPT幻灯片课件
第一章 金属切削加工的基础知识
概述
1. 金属切削加工的定义
金属切削刀具和工件按一定规律作相对运动,通过刀具上 的切削刃切除工件上多余的(或预留的)金属,从而使工件 的形状、尺寸精度及表面质量都符合预定要求,这样的加工 称为金属切削加工。
2.在金属切削加工过程中有两个基本要素:
一个是成形运动, 另一个是刀具。
螺旋线
螺纹牙形 渐开线

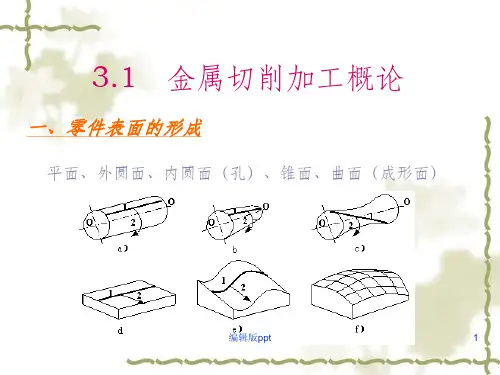

1.1 工件表面的成形方法及所需的成形运动
加工表面的形成
① 有些表面的发生线完全相同,只因母线的原始位置不同, 也可以形成不同的表面。
② 母线和导线有时候可以互换;有时候不可以互换。
1.1 工件表面的成形方法及所需的成形运动
加工表面的形成
3 发生线的形成方法及所需的运动
在实际的切削加工中,发生线是由刀具的切削刃与工件间的相对 运动得到的。由于生产中使用的刀具切削刃形状和采取的加工方 法不同,形成发生线的方法可归纳为四种。
1.1 工件表面的成形方法及所需的成形运动
加工表面的形成
(1)成形运动的种类 • 简单成形运动 由单独的旋转运动或直线运动构成; • 复合成形运动 由两个或两个以上旋转运动或(和)直线运动,按照某些确 定的运动关系组合而成。
1.1 工件表面的成形方法及所需的成形运动
加工表面的形成
(2)零件表面成形所需的成形运动 形成表面所需要的成形运动,就是形成母线及导线所需要的成形
加工表面的形成
例1-2 用成形车刀车削成形回转 表面 • 母线——曲线,由成形法形成, 不需要成形运动。 • 导线——圆,由轨迹法形成,需 要一个成形运动B1。 • 表面成形运动的总数为一个Bl, 是简单的成形运动。
1.1 工件表面的成形方法及所需的成形运动
金属切削机床的基本知识PPT课件
16
第三节 自动机床和数控机床简介
• 一.自动机床和数控机床简介 • 二、数控机床 • 1、数控机床加工的基本原理 • 2、数控机床的种类 • 3、数控机床加工的特点和应用 • 4、加工中心
17
一、自动机床
• 采用各种自动控制装置, 实现机床自动 加工的机床。
• 自动机床控制方式分为机械程序、油液 程序、电程序、数字程序。
• 2、按伺服控制方式分类 开环控制和闭环控制
• 3、按加工方法分类 • 4、按数控系统的功能水平分类
21
3、按加工方法分类 • (1)金属切削类数控机床 如数控车床、加工
中心、数控钻床、数控磨床、数控镗床等。
• (2)金属成型类数控机床 如数控折弯机、数 控弯管机、数控回转头压力机等。
• (3)数控特种加工机床 如数控线切割机床、 数控电火花成型机床、数控激光切割机等。
• 机床上常用的传动副有带传动、齿轮传动、蜗杆传 动、齿轮齿条传动和螺杆传动等(见P34表2-1)。 下面学习常用的传动副的传动特点和传动比的计算。
2
机床上的常用传动副
3
1)带传动:(转动→转动)
V1 d1n1
V2 d2n2 V1 V2
i n2 d1 d1 n1 d2 d2
带传动比:主动轮直径与从动轮直径之比。
特点:降速比大,传动平稳,无噪声, 结构紧凑。
但:传动效率低,需要良好润滑条件。
已知分度头为单头蜗杆,蜗轮Z=40,当工件每转 60°(被分成60份)时计算手柄转动角度
因为,
n2=1/60, K=1,Z2=40,
所以,
n1=(n2*Z2)/K=(1/60)*40/1
=40/60=2/3 即当工件转30°时,手柄的转速(2/3)*360=240°
第三节 自动机床和数控机床简介
• 一.自动机床和数控机床简介 • 二、数控机床 • 1、数控机床加工的基本原理 • 2、数控机床的种类 • 3、数控机床加工的特点和应用 • 4、加工中心
17
一、自动机床
• 采用各种自动控制装置, 实现机床自动 加工的机床。
• 自动机床控制方式分为机械程序、油液 程序、电程序、数字程序。
• 2、按伺服控制方式分类 开环控制和闭环控制
• 3、按加工方法分类 • 4、按数控系统的功能水平分类
21
3、按加工方法分类 • (1)金属切削类数控机床 如数控车床、加工
中心、数控钻床、数控磨床、数控镗床等。
• (2)金属成型类数控机床 如数控折弯机、数 控弯管机、数控回转头压力机等。
• (3)数控特种加工机床 如数控线切割机床、 数控电火花成型机床、数控激光切割机等。
• 机床上常用的传动副有带传动、齿轮传动、蜗杆传 动、齿轮齿条传动和螺杆传动等(见P34表2-1)。 下面学习常用的传动副的传动特点和传动比的计算。
2
机床上的常用传动副
3
1)带传动:(转动→转动)
V1 d1n1
V2 d2n2 V1 V2
i n2 d1 d1 n1 d2 d2
带传动比:主动轮直径与从动轮直径之比。
特点:降速比大,传动平稳,无噪声, 结构紧凑。
但:传动效率低,需要良好润滑条件。
已知分度头为单头蜗杆,蜗轮Z=40,当工件每转 60°(被分成60份)时计算手柄转动角度
因为,
n2=1/60, K=1,Z2=40,
所以,
n1=(n2*Z2)/K=(1/60)*40/1
=40/60=2/3 即当工件转30°时,手柄的转速(2/3)*360=240°
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
二、运动要素
1、切削运动中的三个表面
(1)待加工表面:指加工时工 件上有待切除的表面;
(2)已加工表面:指工件上经 刀具切削后产生的表面;
(3)加工表面:指工件上由 刀具切削刃形成的表面。
2、切削用量三要素
切削速度 进给量 背吃刀量
在单位时间内,工件和刀具沿主运 动方向相对移动的距离。
在主运动的一个循环(或单位时间) 内,工件与刀具间沿进刀方向相对 运动的距离。
? 基面:通过主刀刃上某一 点,并与该点切削速度方 向垂直的平面。
? 正交平面:通过主刀刃上 某一点,并与主刀刃在基 面上的投影垂直的平面。
(2)车刀的主要角度
车刀的主 要角度包括前 角、后角、主 偏角、负偏角 和刃倾角。
1)在正交平面内测量角度
(a)前角γ0:正交平面中,前刀面 与基面之间的夹角。
刀具等。 ? 硬质合金:粗加工YG6、YG8、YT5;精加工YT15、YT30。
能耐1000℃高温,耐磨性好。 ? 陶瓷:Al2O3、Al2O3-TiC、Si3N4;车刀(高速)。特点:热
硬性好,耐磨,抗弯性差,易碎。 ? 立方氮化硼:如车刀、铣刀(中高速)。特点:热硬性强,
可耐1500℃高温,与铁亲和力小。 ? 人造金刚石:如车刀、铣刀等。特点:热硬性好。
(b)副偏角κr′:副刀刃在 基面上投影与进给反方向 的夹角。
主要作用是减少副刀刃 和已加工表面之间的摩擦。 一般为5°~15°左右。
3)在切削平面内测量的角度
刃倾角λ s:主刀刃与基面间 的夹角。
主要作用是影响排屑的方向 和刀具强度。
? 刀具角度的选择 :
(1)粗加工时,为了减轻刀具的负荷 ,采用较大的前 角,可适当的减小后角。这时切削刃不会明显削 弱。
1、刀具材料的性能 (1)较高的硬度:为工件硬度的1.3-1.5倍,一般要求
HRC60以上。 (2)足够的强度和韧性。 (3)良好的耐磨性 (4)较高的耐热性 (5)良好的导热性
2、常用刀具材料
? 碳素工具钢:T8A、T10、T12A。如丝锥、锉刀、锯条等。 ? 合金工具钢:9SiCr、CrWMn。如拉刀、铰刀、钻头等。 ? 高速钢:W18Cr4V、W6Mo5Cr4V2。如钻头、铣刀、齿轮
待加工表面和已加工表面的 垂直距离。
(1)切削速度 在单位时间内 ,工件和刀具沿主运动方向
相对移动的距离。 例如 :主运动为旋转运动时 v=πd wn/1000(m/s)
式中:dw—工件待加工表面的直径或刀具最大 直径(mm)
n —工件或刀具的转速 (r/s) 主运动为往复直线运动时
v=2Ln/1000 ×60(m/s) 式中:L—往复运动行程长度 (mm)
砂轮的旋转运动。
2、进给运动
在切削过程中 ,为了使新的金属层连续投入 切削,从而切出工向的直线走刀 运动;
钻削时钻头的轴向移动 ; 铣削时工件随工作台的直线运动。
注释:
1、主运动可以使旋转运动,也可以是往复运动; 2、主运动可以是工件来实现 (车外圆),也可以是刀具来实现 (刨、铣加工); 3、主运动只有一个,进给运动可以一个以上。
三、刀具角度
1、车刀的切削部分 车刀的切削部分由
三个刀面、两个刀刃 和一个刀尖 组成。 ? 三面:前刀面、主后 刀面、副后刀面。 ? 两刃:主刀刃、副刀 刃。 ? 一尖:刀尖。
2、车刀切削部分的主要角度
(1)辅助平面
为确定刀具的几何 角度而引入的辅助平面 包括切削平面、基面和 正交平面。
? 切削平面:通过主刀刃上 某一点,并与该点加工表 面相切的平面。
(3)背吃刀量(切削深度)ap
待加工表面和已加工表面的垂直距离。
在车削外圆时 :
a p=(dw-dm)/2 (mm) 其中: dw、 dm—分别为待加工表面和已加工 表面的直径。
3、切削层参数
切削层包括切削厚 度、切削宽度和切削 面积。
(1)切削厚度ac 垂直于加工表面度量的切削层尺寸。
(2)切削宽度aw 沿着加工表面度量的切削层的尺寸。
(3)切削面积Ac 切削层截面面积。 Ac= a caw=fap
第二节 刀具材料和角度
一、刀具 二、刀具材料 三、刀具角度
一、刀具
1、刀具结构
车刀的组成和形式 (a)焊接式 (b)整体式 (c)机夹式
铣刀 (a)三面刃铣刀 (b)圆柱铣刀 (c)端铣刀
刨刀的结构
钻头和镗刀的对比
二、刀具材料
(2)精加工 时 ,为了减小主后刀面与加工面间的摩 擦,可采用较大的后角 ,并适当减小前角。
(3)在切削较硬材料 或有冲击情况时,可采用较小 的主偏角和负的刃倾角 ,而不必明显地减小前角。
金属切削加工基本 知识
概述
? 金属切削加工是用刀具从金属材料 (毛坯)上切 去多余的金属层 ,从而获得 几何形状、尺寸精度 和表面质量 都符合要求的机器零件的加工方法。
? 分为钳工和机械加工两部分。
? 机械加工是通过工人操作机床对工件进行切削 加工,常见的加工方法有 :车、钻、刨、铣、磨 以及齿形加工 等。
前角的大小对切屑变形、切 削力以及切削刃强度都有很大影 响。通常为-5至+25°之间。
(b)后角α0:主后刀面与切削平 面之间的夹角。
主要作用是减少主后刀面与 工件间的摩擦。通常为6-12°。
2)在基面内测量角度
(a)主偏角κr:主刀刃在基 面上投影与进给方向的夹 角。
它能改变径向切削力和 轴向切削力的比例。常用 的主偏角有45°、60°、 75°、90°几种。
第一节 金属切削加工的运动要素
一、切削运动 二、运动要素
一、切削运动
切削运动包括主运动和进给运动两类。
1、主运动
在切削运动中 ,运动速度最高、消耗动力最 大、为切除切屑的最基本的运动。
例如:车削时工件的旋转运动 ; 刨削时刀具 (牛头刨)或工件(龙门刨)
的直线往复运动 ; 钻削、铣削和磨削时 ,钻头、铣刀和
n —主运动每分钟往复次数
(2)进给量f
在主运动的一个循环 (或单位时间 )内,工 件与刀具间沿进刀方向相对运动的距离。
如在车削、镗削、钻削时 ,进给量表示工 件或刀具每转一转 ,刀具或工件移动的距离 ,单 位是 mm/r 。
在牛头刨床 (龙门刨)刨削时,刀具(工件) 每往复一次 ,工件(刀具)移动的距离。
