PLC计数器程序梯形图编程实例
零基础学习PLC入门，6个指令完成模拟量程序梯形图（附程序）
零基础学习PLC入门，6个指令完成模拟量程序梯形图（附程序）这一节讲述4-20mA的模拟量信号进入西门子S7-200PLC以后，PLC怎样通过程序把它变成我们想要的实际数值。
虽然这节讲的是西门子PLC的模拟量处理程序，但道理都是一样的，你只要把程序的原理弄明白了，在其他品牌的PLC上应用也是一样的，不管是三菱的还是施耐德的都一样。
所以文章最后我会附上本节所讲的程序的下载方法，有需要的朋友可以自己下载研究。
通过上一节的学习我们知道，模拟量其实就是一个在一定数字范围内连续变化的数值。
这个数字范围绝大多数都是用4-20mA这个电流信号作为标准范围，至于为什么这样用，上一节已经讲的很清楚了，这里不再重复。
接下来看图1。
图1，的左边是一个量程范围为0-10kpa的压力变送器，它的输出电流就是0-10kpa对应4-20mA，所以压力在5kpa时对应的电流就是12mA，我们只要在电路中串联一个数字万用表就能看到电流的读数，然后我们通过这个读数，拿一个计算器通过加减乘除就能算出实际的压力是5kpa。
这就是手动的算法，如果用这种算法去算实际压力值，简直就是太老土了。
这些活只要交给PLC去干就行了，你只要把程序写好PLC就会不知疲倦的去算还不会出错，我们腾出时间看点自己想看的片片多好呢。
那怎么让PLC去算呢？很简单，我们只要做两件事就可以了。
第一，硬件部分，看图1的右边，我们只要在原来接数字万用表的地方，接一个PLC的模拟量输入模块就行了，你没看错，原理就是这样的。
它实际的接线图就是下面的图2。
在图2我们看到压力变送器和PLC的模拟量模块串联在一起，模拟量模块把接收到的4-20mA电流信号经过处理传送给PLC，这样PLC就能通过程序计算出实际的压力值了。
它的内部处理过程如下。
图3，是模拟量信号在PLC内部的处理过程和工作原理，只要能看明白这张图，我下面讲程序时你就能很容易理解了。
其实模拟量模块内部和压力变送器内部一样，都是有一块电路板。
欧姆龙CP1E_梯形图编程(完整操作手册)
引言感谢您购买SYSMAC CP系列CP1E可编程序控制器。
本手册包含使用CP1E所需的信息， 请务必在使用CP1E前通读并理解本手册的内容。
面向读者本手册主要供下列人员使用，这些人员必须具备电气系统相关知识(电气工程师或同等水平者)。
·负责FA系统安装的人员·负责FA系统设计的人员·负责FA系统及设备管理的人员适用产品z CP系列CP1E CPU单元·基本型号CP1E-E□□D□-□CPU单元的基本型号，支持运用基本、传送、算术和比较等指令实现基本控制操作。
·应用型号CP1E-N/NA□□D□-□CPU单元的应用型号，支持与可编程中断、变频器和伺服驱动器的连接。
CP系列以CP1H、CP1L和CP1E CPU单元为核心，采用与CS和CJ系列相同的基本结构。
扩展I/O容量时，请务必使用CP系列扩展单元和CP系列扩展I/O单元。
I/O字的分配方法与CPM1A/CPM2A PLC相同，即输入输出采用固定的区域。
CP1E CPU单元手册以下手册中提供与CP1E CPU单元相关的信息。
手册构成CP1E CPU操作手册由下表列出的章节构成。
请根据需要参阅相关章节。
CP1E CPU单元指令参考手册(样本编号：W483)(本手册)CP1E CPU单元软件操作手册(样本编号：W480)CP1E CPU单元硬件操作手册(样本编号：W479)手册结构页面结构和图标本手册采用下列页面结构和图标。
特殊信息本手册中的特殊信息分类如下：术语和注释本手册中的章节目录引言 (1)CP1E CPU单元手册 (2)手册结构 (5)安全注意事项 (15)安全使用注意事项 (18)规定和标准 (19)相关手册 (20)第1章指令摘要..........................................................................1-11-1指令摘要.............................................................................................................................1-2第2章指令.................................................................................2-1指令符号编排说明...................................................................................................................... 2-2顺序输入指令.............................................................................................................................. 2-5 LD/LD NOT ....................................................................................................................................................................2-7AND/AND NOT ..............................................................................................................................................................2-9OR/OR NOT .................................................................................................................................................................2-11AND LD/OR LD ...........................................................................................................................................................2-13NOT ..............................................................................................................................................................................2-16UP/DOWN ....................................................................................................................................................................2-17顺序输出指令............................................................................................................................ 2-18 OUT/OUT NOT .............................................................................................................................................................2-18TR .................................................................................................................................................................................2-20KEEP ............................................................................................................................................................................2-21DIFU .............................................................................................................................................................................2-25DIFD .............................................................................................................................................................................2-27SET/RSET .....................................................................................................................................................................2-29SETA/RSTA ..................................................................................................................................................................2-31SETB/RSTB ..................................................................................................................................................................2-33顺序控制指令............................................................................................................................ 2-35 END ..............................................................................................................................................................................2-38NOP ..............................................................................................................................................................................2-39IL/ILC ...........................................................................................................................................................................2-40MILH/MILR/MILC .......................................................................................................................................................2-44JMP/CJP/JME ...............................................................................................................................................................2-53FOR/NEXT ...................................................................................................................................................................2-56BREAK .........................................................................................................................................................................2-59定时器和计数器指令................................................................................................................. 2-60 TIM/TIMX .....................................................................................................................................................................2-66TIMH/TIMHX ...............................................................................................................................................................2-69TMHH/TMHHX ............................................................................................................................................................2-72TTIM/TTIMX ................................................................................................................................................................2-74CNTR/CNTRX ..............................................................................................................................................................2-83 CNR/CNRX ...................................................................................................................................................................2-86比较指令.................................................................................................................................. 2-88 =，<>，<，<=，>，>= ..............................................................................................................................................2-88 =DT，<>DT，<DT，<=DT，>DT，>=DT ................................................................................................................2-91 CMP/CMPL ...................................................................................................................................................................2-95 CPS/CPSL .....................................................................................................................................................................2-98 TCMP ..........................................................................................................................................................................2-101 BCMP ..........................................................................................................................................................................2-103 ZCP/ZCPL ...................................................................................................................................................................2-105数据传送指令......................................................................................................................... 2-108 MOV/MOVL/MVN ......................................................................................................................................................2-108 MOVB .........................................................................................................................................................................2-111 MOVD .........................................................................................................................................................................2-113 XFRB ..........................................................................................................................................................................2-115 XFER ..........................................................................................................................................................................2-117 BSET ...........................................................................................................................................................................2-119 XCHG .........................................................................................................................................................................2-121 DIST ............................................................................................................................................................................2-123 COLL ..........................................................................................................................................................................2-125数据移位指令......................................................................................................................... 2-127 SFT ..............................................................................................................................................................................2-127 SFTR ...........................................................................................................................................................................2-129 WSFT ..........................................................................................................................................................................2-131 ASL .............................................................................................................................................................................2-133 ASR .............................................................................................................................................................................2-134 ROL ............................................................................................................................................................................2-135 ROR ............................................................................................................................................................................2-137 SLD/SRD .....................................................................................................................................................................2-139 NASL/NSLL ................................................................................................................................................................2-141 NASR/NSRL ...............................................................................................................................................................2-144递增/递减指令...................................................................................................................... 2-147 ++/++L .......................................................................................................................................................................2-147 --/--L .......................................................................................................................................................................2-150 ++B/++BL ..................................................................................................................................................................2-153 --B/--BL ..................................................................................................................................................................2-156四则运算指令......................................................................................................................... 2-158 +/+L ............................................................................................................................................................................2-158 +C/+CL .......................................................................................................................................................................2-160 +B/+BL .......................................................................................................................................................................2-162 +BC/+BCL ..................................................................................................................................................................2-164 -/-L ............................................................................................................................................................................2-166 -C/-CL .......................................................................................................................................................................2-170 -B/-BL .......................................................................................................................................................................2-172 -BC/-BCL ..................................................................................................................................................................2-175 */*L .............................................................................................................................................................................2-177 *B/*BL ........................................................................................................................................................................2-179 /，/L ............................................................................................................................................................................2-181 /B，/BL .......................................................................................................................................................................2-183转换指令................................................................................................................................ 2-185 BIN/BINL ....................................................................................................................................................................2-185 BCD/BCDL .................................................................................................................................................................2-187 NEG ............................................................................................................................................................................2-189 MLPX ..........................................................................................................................................................................2-191 DMPX .........................................................................................................................................................................2-196 ASC .............................................................................................................................................................................2-201 HEX ............................................................................................................................................................................2-205逻辑指令................................................................................................................................ 2-210XORW/XORL .............................................................................................................................................................2-214 COM/COML ................................................................................................................................................................2-216特殊算术指令.......................................................................................................................... 2-218 APR ............................................................................................................................................................................2-218 BCNT ..........................................................................................................................................................................2-227浮点算术运算指令.................................................................................................................. 2-229 FIX/FIXL ....................................................................................................................................................................2-233 FLT/FLTL ...................................................................................................................................................................2-235 +F，-F，*F，/F .......................................................................................................................................................2-237 =F，<>F，<F，<=F，>F，>=F ..............................................................................................................................2-241 FSTR ...........................................................................................................................................................................2-244 FVAL ..........................................................................................................................................................................2-249表数据处理指令...................................................................................................................... 2-253 SWAP .........................................................................................................................................................................2-253 FCS .............................................................................................................................................................................2-255数据控制指令.......................................................................................................................... 2-257 PIDAT .........................................................................................................................................................................2-257 TPO .............................................................................................................................................................................2-269 SCL .............................................................................................................................................................................2-276 SCL2 ...........................................................................................................................................................................2-280 SCL3 ...........................................................................................................................................................................2-284 AVG ............................................................................................................................................................................2-287子程序指令............................................................................................................................. 2-290 SBS .............................................................................................................................................................................2-290 SBN/RET ....................................................................................................................................................................2-295中断控制指令.......................................................................................................................... 2-298 MSKS ..........................................................................................................................................................................2-300 CLI ..............................................................................................................................................................................2-303 DI ................................................................................................................................................................................2-306 EI ................................................................................................................................................................................2-307高速计数器/脉冲输出指令..................................................................................................... 2-308 INI ...............................................................................................................................................................................2-308 PRV ............................................................................................................................................................................2-311 CTBL ..........................................................................................................................................................................2-315 SPED ..........................................................................................................................................................................2-319 PULS ...........................................................................................................................................................................2-323 PLS2 ...........................................................................................................................................................................2-325 ACC ............................................................................................................................................................................2-331 ORG ............................................................................................................................................................................2-336 PWM ...........................................................................................................................................................................2-339步指令.................................................................................................................................... 2-341 SNXT/STEP ................................................................................................................................................................2-342基本I/O单元指令................................................................................................................... 2-352 IORF ...........................................................................................................................................................................2-352 SDEC ..........................................................................................................................................................................2-354 DSW ............................................................................................................................................................................2-357 MTR ............................................................................................................................................................................2-361 7SEG ...........................................................................................................................................................................2-365串行通信指令.......................................................................................................................... 2-369 TXD ............................................................................................................................................................................2-369 RXD ............................................................................................................................................................................2-374时钟指令................................................................................................................................. 2-380 CADD/CSUB ...............................................................................................................................................................2-380 DATE ..........................................................................................................................................................................2-385故障诊断指令.......................................................................................................................... 2-387其它指令................................................................................................................................ 2-398 STC/CLC .....................................................................................................................................................................2-398WDT ............................................................................................................................................................................2-399第3章指令执行时间和步数........................................................3-1 3-1CP1E CPU单元的指令执行时间和步数.............................................................................3-2第4章循环时间的监控和计算.....................................................4-1 4-1循环时间的监控..................................................................................................................4-24-1-1循环时间的监控..........................................................................................................................4-2 4-2循环时间的计算..................................................................................................................4-3 4-2-1CPU单元运行流程图..................................................................................................................4-34-2-2循环时间概述..............................................................................................................................4-44-2-3PLC单元的I/O刷新时间............................................................................................................4-54-2-4循环时间计算示例.......................................................................................................................4-64-2-5延长在线编辑的循环时间............................................................................................................4-6第A章附录................................................................................A-1按助记符首字母顺序编排的指令列表.................................................................................A-2修订记录.....................................................................................................修订-1阅读和理解本手册请在使用本产品前阅读并理解本手册。
PLC梯形图顺序编程实例：小车循环运行
网络 1
SM0.1
第1步:M0.1 初始步:M0.0 /
初始步:M0.0
符号 初始步 第1步
地址 M0.0 M0.1
注释 初始步 第1步
网络 2 Network Comment 启动皛:I0.0 初始步:M0.0 第2步:M0.2 第1步:M0.1
/
第4步:M0.4 行程縹:I0.3
第1步:M0.1
符号 初始步 第1步 第2步 第4步 启动按钮 行程开关SQ3
网络 3
地址 M0.0 M0.1 M0.2 M0.4 I0.0 I0.3
注释 初始步 第1步 第2步 第4步 启动按钮 行程开关SQ3
行程縹:I0.3 第2步:M0.2 第4步:M0.4 第3步:M0.3 /
第3步:M0.3
符号 第2步 第3步 第4步 行程开关SQ3
网络 4
地址 M0.2 M0.3 M0.4 I0.3
注释 第2步 第3步 第4步 行程开关SQ3
行程縹:I0.2 第1步:M0.1 第3步:M0.3 第2步:M0.2 /
第2步:M0.2
符号 第1步 第2步 第3步 行程开关SQ2
网络 5
地址 M0.1 M0.2 M0.3 I0.2
注释 第1步 第2步 第3步 行程开关SQ2
行程縹:I0.1 第3步:M0.3 第1步:M0.1 第4步:M0.4 /
第4步:M0.4
符号 第1步 第3步 第4步 行程开关SQ1
网络 6
地址 M0.1 M0.3 M0.4 I0.1
注释 第1步 第3步 第4步 行程开关SQ1
PLC编程实例
可编程控制器常用程序实例 1.二分频器 二分频器是一种具有一个输入端和一个输出端的功能单元,输出频率为输入频率的一半。
如下，输入为I0.0,输出为Q4.0。
分析二分频的时序图看到，输入每有一个正跳沿，输出便反转一次。
据此，可用跳变沿检测指令实现分频功能。
梯形图程序1： 梯形图程序2： 梯形图程序3：2.启动和自锁程序程序功能：输入X0闭合时，输出Y0闭合且自锁。
只有在X1闭合时，其动断触点打开，Y0断开。
其时序图如下：梯形图程序：梯形图程序：灯泡控制程序一盏灯泡由一个按钮来控制，已知第一次按下按钮，灯泡亮，第二次按下按钮，灯光灭。
（一）PLC接线图（二）定义符号地址符号地址 绝对地址 类据类型 说明S0 I0.0 BOOL 按钮L0 Q0.0 BOOL 灯泡M0 M0.0 BOOL 标标位（三）梯形图程序控制传送带一个由电气启动的传送带，在传送带的起点有两个按钮开关：用于START 和STOP的S2。
在传送带的尾部也有两个按钮开关：用于START的S3和STOP的S4。
可以从任何一端起动或停止传送带。
另外，当传送带上的物件到达末端时，传感器S5使传送带停机。
（一）PLC接线图（二）定义符号地址（三）梯形图程序传送带定位控制一电动机带动一个传送带运动，要求移动传送带向前或向后到达某一确定的位置，其结构示意图如下，为了正确定位该传送带，有时需要按下向后（REV）或向前（FWD）按钮进行手动调整。
梯形图程序一旦有按钮按下，立即驱动输出，电动机运转一个扫描周期。
这也意味着（一）PLC接线（二）定义符号地址 （三）梯形图程序按钮指示灯练习第一次按按钮指示灯亮，第二次按按钮指示灯闪亮，第三次按下按钮指示灯灭，如此循环，试编写其PLC控制的LAD程序。
梯形图程序梯形图程序频率监测器频率监测器用于监测脉冲信号的频率，若其低于下限，则指示灯亮，“确认”按键能使指示灯复位。
为此，使用了一个扩展脉冲定时器，每当频率信号有一个上升沿就启动一次定时器。
三菱PLC编程实例(接线图与梯形图)
M5
Y3 减速关门
T1 0.5s后
M6
T1
X0 有人
定时0.5s
实例6 plc控 制电动机正反
转电路设计
实例7 plc延合延分电路梯形图
实例8 plc振荡电路梯形图
HL亮3S，灭2S。
SB
HL
X0 Y0
PLC
E COM COM
X0 T1 T0
K20
T0
Y0
K30
T1
END
X0
2S 3S 2S 3S
东西绿灯 南北红灯 东西黄灯 并行汇合
S21 T1
Y1
S31
K100 T1
T4
Y4
K500 T4
57 58
红
黄
END
RET
返回 结束
S22
Y2
S32
K600
Y5 K100
1、顺序状态转移用置位指令SET，不连续
T2
T5
转移时，可用OUT指令进行状态转移；
T2 T5
2、用SET Y指令，则Y的结果就要保持。
X0
Y5
西
输入 功能作用 元件 SB1 运行开关
南
输出 输出继 电器
Y0 Y1 Y2 Y3 Y4 Y5
东
输出元 件 HL0 HL1 HL2 HL3 HL4 HL5
控制对 象
南北绿 南北黄 南北红 东西红 东西绿 东西黄
50S
10S
50S
10S
～220V
FU1
0
M8002
SB1
3
S0
X0
STL
SET S0 SET S20
2．单按钮的功率控制程序

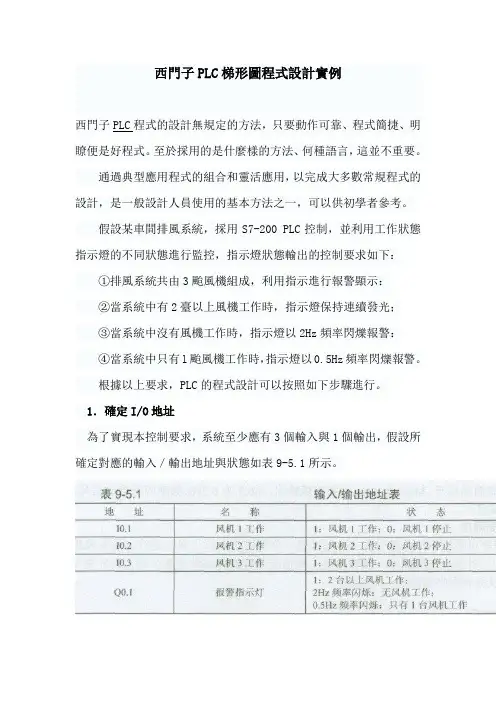

西门子PLC梯形图程序设计实例
西門子PLC梯形圖程式設計實例西門子PLC程式的設計無規定的方法，只要動作可靠、程式簡捷、明瞭便是好程式。
至於採用的是什麼樣的方法、何種語言，這並不重要。
通過典型應用程式的組合和靈活應用，以完成大多數常規程式的設計，是一般設計人員使用的基本方法之一，可以供初學者參考。
假設某車間排風系統，採用S7-200 PLC控制，並利用工作狀態指示燈的不同狀態進行監控，指示燈狀態輸出的控制要求如下：①排風系統共由3颱風機組成，利用指示進行報警顯示：②當系統中有2臺以上風機工作時，指示燈保持連續發光；③當系統中沒有風機工作時，指示燈以2Hz頻率閃爍報警：④當系統中只有l颱風機工作時，指示燈以0.5Hz頻率閃爍報警。
根據以上要求，PLC的程式設計可以按照如下步驟進行。
1．確定I/O地址為了實現本控制要求，系統至少應有3個輸入與1個輸出，假設所確定對應的輸入／輸出地址與狀態如表9-5.1所示。
在以上PLC地址確定以後，即可以進行PLC程式的設計。
PLC程式的設計可以根據系統的基本動作要求，分步進行編制，並充分應用前述的典型程式。
2．閃爍信號的生成程式根據控制要求，為了實現控制要求中的報警燈閃爍，可以首先設計報警燈的閃爍信號生成程式。
注意：在大多數PLC中，一般都有特定頻率的閃爍信號（系統內部繼電器或標誌位），當閃爍頻率與系統信號一致時，可以直接使用系統信號。
本控制要求中有2Hz、0.5Hz兩種頻率的閃爍信號，可以採用圖所示的閃爍信號生成程式。
圖中採用的定時器T33、T34、T35、T36的計時單位均為lOms，定時器時間設定T33、T34為250ms(常數25)，用於產生2Hz頻率閃爍；T35、T36為Is（常數100），用於產生0.5Hz頻率閃爍。
MO.1為2Hz頻率閃爍啟動信號，M0.2為2Hz頻率閃爍輸出：M0.3為0.5Hz頻率閃爍啟動信號，M0.4為0.5Hz頻率閃爍輸出。
3．風機工作狀態檢測程式風機工作狀態檢測程式可根據已知條件以及I/O地址表，分別對2臺以上風機運行、沒有風機運行、只有l颱風機運行三種情況進行編程，假設以上三種情況對應的內部繼電器存儲元件分別為MO.O、MO.1、M0.3，可以得到程式如圖9-5.2所示。
PLC程序详解和初学者必须掌握的几个梯形图
PLC程序详解和初学者必须掌握的几个梯形图一、时间继电器：TON使能＝1计数，计数到设定值时（一直计数到32767），定时器位＝1。
使能＝0复位（定时器位＝0）。
TOF使能＝1，定时器位＝1，计数器复位（清零）。
使能由1到0负跳变，计数器开始计数，到设定值时（停止计数），定时器位＝0。
如下图：图1：使能＝1时，TOF（T38）的触点动作图图2：使能断开后，计数到设定值后，TOF（T38）的触点动作图（其中T38常开触点是在使能由1到0负跳变后计数器计时到设定值后变为0的）TONR使能＝1，计数器开始计数，计数到设定值时，计数器位＝1。
使能断开，计数器停止计数，计数器位仍为1，使能位再为1时，计数器在原来的计数基础上计数。
以上三种计数器可以通过复位指令复位。
正交计数器A相超前B相90度，增计数B相超前A相90度，减计数当要改变计数方向时（增计数或减计数），只要A相和B相的接线交换一下就可以了。
二、译码指令和编码指令：译码指令和编码指令执行结果如图所示：DECO是将VW2000的第十位置零（为十进制的1024），ENCO输入IN最低位为1的是第3位，把3写入VB10（二进制11）。
三、填表指令（ATT）S7－200填表指令（ATT）的使能端（EN）必须使用一个上升沿或下降沿指令（即在下图的I0.1后加一个上升沿或下降沿），若单纯使用一个常开触点，就会出现以下错误：这一点在编程手册中也没有说明，需要注意。
其他的表格指令也同样。
四、数据转换指令使用数据转换指令时，一定要注意数据的范围，数据范围大的转换为数据范围小的发注意不要超过范围。
如下图所示为数据的大小及其范围。
（1）BCD码转化为整数（BCD＿I）关于什么是BCD码，请参看《关于BCD码》。
BCD码转化为整数，我是这样理解的：把BCD码的数值看成为十进制数，然后把BCD到整数的转化看成是十进制数到十六进制数的转化。
如下图所示，BCD码为54，转化为整数后为36。
PLC编程语言-梯形图
PLC编程语言-梯形图梯形图表达式是在原电气控制系统中常用的接触器、继电器梯形图基础上演变而来的。
它与电气控制原理图相呼应，形象、直观和实用，广大电气技术人员很容易掌握，是PLC的主要编程语言。
下图所示为两种梯形图的比较。
由图可以看出，PLC 梯形图在形式上类似于继电器控制梯形图。
它是用图形符号、、、、等连接而成，这些符号依次为常开触点、常闭触点、并联连接、串联连接、继电器线圈。
梯形图按自上而下、从左到右的顺序排列。
一般每个继电器线圈对应一个逻辑行。
梯形图的最左边是起始母线，每一逻辑行必须从起始母线开始画起，然后是触点的各种连接，最后终了于继电器线圈。
梯形图的最右边是结束母线，有时可以省去不画。
在梯形图中的每个编程元件应按一定的规则加注字母和数字串，不同的编程元件常用不同的字母符号和一定的数字串来表示。
PLC梯形图具有以下特点。
（1）梯形图中的继电器不是物理继电器，每个继电器实际上是映象寄存器中的一位，因此称为“软继电器”。
相应位的状态为1，表示该继电器线圈通电，其常开触点闭合，常闭触点断开；相应位的状态为 0，表示该继电器线圈失电，其常开触点断开，常闭触点闭合。
梯形图中继电器线圈是广义的，除了输出继电器、辅助继电器线圈外，还包括定时器、计数器、移位寄存器以及各种算术运算等。
（2）每个继电器对应映象寄存器中的一位，其状态可以反复读取，因此可以认为继电器有无限多个常开触点和常闭触点，在程序中可以被反复引用。
（3）梯形图是PLC形象化的编程手段，梯形图两端是没有任何电源可接的。
梯形图中并没有真实的物理电流流动，而仅只是“概念”电流，是用户程序解算中满足输出执行条件的形象表示方式。
“概念”电流只能从左向右流动。
（4）输入继电器供PLC接收外部输入信号，而不是由内部其他继电器的触点驱动，因此，梯形图中只出现输入继电器的触点，而不出现输入继电器的线圈。
输入继电器的触点表示相应的输入信号。
（5）输出继电器供PLC作输出控制用。
PLC顺序控制梯形图的编程方式演示文稿
5 在中断程序与子程序内，不能使用STL指令 6 状态器S编号不能重复使用 7 STL触点断开时，与其相连的回路不动作，
一个扫描周期后不再执行STL指令
第9页，共75页。
8 定时器线圈与输出线圈一样，也可在不同 的状态时间对同一定时器软件编程，但是， 在相邻状态下对同一定时器编程时，则状 态转移时定时器线圈不断开，当前值不能 复位，因此需要注意在相邻状态不要对同 一定时器编程
第10页，共75页。
补充：状态转移图 一个控制过程可以分为若干个阶段，这些阶
段称为状态。状态与状态之间由转换条件分 隔，相邻的状态具有不同的动作，当相邻两 状态之间的转换条件得到满足时，相邻状态 就实现转换，即上面的动作结束下面的动作 开始，描述这一状态转换过程的图就称为状 态转移图 状态器软器件S是构成状态转移图的基本元素， 共有1000点
第36页，共75页。
第37页，共75页。
2 选择序列的合并的编程方式
第38页，共75页。
6.2.3 并行序列的编程方式 1并行序列的分支的编程方式 2并行序列的合并的编程方式
第39页，共75页。
6.2.4 仅有两步的闭环处理
第40页，共75页。
四、仅有两步的闭环的处理
第21页，共75页。
M8002 S0
SB
X0
S20
T0
S21
T1
S22
T0 S23
T1 S24
T0
S25 T1
S26 T2
Y0 HL1 T0 K10 Y1 HL2 T1 K10 Y2 HL3 T0 K10
T1 K10
Y0 Y1
Y2 T0 K10
罗克韦尔(AB)PLC讲解4、编写梯形图完整版
罗克韦尔(AB)PLC讲解4、编写梯形图完整版目录•PLC基础知识•梯形图编程基础•罗克韦尔(AB)PLC梯形图编程实践•进阶技巧：复杂功能实现方法•案例分析：实际应用场景探讨•总结与展望PART01PLC基础知识PLC （Programmable Logic Cont…可编程逻辑控制器，一种专为工业环境应用而设计的数字运算操作电子系统。
要点一要点二PLC 功能通过编程实现逻辑控制、顺序控制、定时、计数与算术操作等，从而控制各种类型的机械设备或生产过程。
PLC 定义与功能PLC发展历程及现状发展历程从1960年代末期的初创阶段，到1970年代中期的成熟阶段，再到1980年代以后的高速发展阶段，PLC技术不断革新和完善。
现状目前，PLC已成为工业自动化领域的主流控制设备，广泛应用于各个行业和领域，如机械制造、石油化工、汽车制造、电力等。
03应用领域适用于各种复杂和大规模的控制系统，如生产线自动化、楼宇自控、能源管理等。
01罗克韦尔(AB)PLC罗克韦尔自动化公司（Rockwell Automation ）推出的可编程逻辑控制器，以其高性能、稳定性和易用性而著称。
02主要特点丰富的I/O 模块选择、强大的处理能力、灵活的编程方式、完善的通信功能等。
罗克韦尔(AB)PLC 简介PART02梯形图编程基础梯形图（Ladder Diagram,LD ）是一种图形化编程语言，用于描述PLC 的控制逻辑。
梯形图定义包含特殊功能或算术运算。
指令盒代表输入条件，可以是常开或常闭。
触点代表输出动作或结果。
线圈允许逻辑在多个路径上同时进行。
分支与汇合0201030405梯形图基本概念及元素编程规则逻辑从左至右、从上至下执行。
每个输出线圈只能由单一逻辑路径控制。
•避免使用过多的分支与汇合，以保持逻辑清晰。
梯形图编程规则与技巧编程技巧优化逻辑以减少扫描时间。
使用注释增强代码可读性。
利用特殊指令提高程序效率。
02031. 输入条件StartButton（启动按钮）以控制一个电机的启停为例，编写梯形图01StopButton（停止按钮）2. 输出动作MotorOn（电机启动）013. 梯形图逻辑02当StartButton按下时，MotorOn线圈得电，电机启动。
plc置位和复位指令梯形图编程实例
plc置位和复位指令梯形图编程实例置位（S）和复位（R）指令根据RLO的值来决定操作数的信号状态是否改变，对于置位指令，一旦RLO为“1”，则操作数的状态置“1”，即使RLO又变为“0”，输出仍保持为“1”；若RLO为“0”，则操作数的信号状态保持不变。
对于复位操作，一旦RLO为“1”，则操作数的状态置“0”，即使RLO又变为“0”，输出仍保持为“0”；若RLO为“0”，则操作数的信号状态保持不变。
这一特性又被称为静态的置位和复位，相应地，赋值指令被称为动态赋值。
PS：解释一下RLO,在西门子S7系列plc中，RLO= “逻辑运算结果”，在二进制逻辑运算中用作暂时存储位。
RLO即result of logic operation 状态字的第一位称为逻辑运算结果，该位用来存储执行位逻辑指令或比较指令的结果，RLO的状态为“1”，表示有能流流到梯形图中的运算点处，为“0”则表示无能流流到该点处。
置位复位指令下面用一个最常见的传送带运动控制实例来说明一下置位复位指令，相信会有所帮助。
如图所示一个传送带，在传送带的起点有两个按钮：用于起动的S1和用于停止的S2。
在传送带的尾端也有两个按钮，用于启动的S3和用于停止的S4。
要求能从任一端起动或停止传送带。
另外，当传送带上的物件到达末端时，传感器S5使传送带停止。
传送带示意图对于端子接线图其实很简单，相信大家都能看懂，如下图端子接线图接线图有了，对应的地址分配也就有了地址分配下面就是写程序很序了，这个程序很简单，相信很多懂电的同学不用PLC直接用继电器就可以控制，欢迎大家评论流图运动控制程序对于这个程序大家应该都能看的懂吧，I1.1和I1.3对应启动按钮，当闭合时Q4.0置位，输出1，电机启动，当I1.2和I1.4闭合时Q4.0复位输出0，电机停止，传感器为常闭，当物件接近时，传感器变常开，I1.5常闭触电接通，电机复位。
PLC梯形图
5.2.6 顺序控制继电器指令
LD T38
//3s 后程序转移到第三 SCR 段， SCRT S0.3 //（S0.3=1，S0.2=0） SCRE //第二SCR段结束 LSCR S0.3 //S0.3=1，激活第三SCR程序段， //进入第三步序 LD SM0.0 S Q0.2，1 //黄灯亮，并保持 TON T39，+1800 //启动3min定时器
6.4.1 应用程序的 典型环节 • 6. 报警电路
I/O分配表
输入信号 I0.0 故障 I1.0 消铃 I1.1 测试 输出信号
Q0.0 警灯 Q0.7警铃
图6-13 标 准故障报警
1. 利用顺序控制继电器指令设计程序 • 图6-23 四台电机顺序启、停I/O接线图
图6-23 四台电机顺序启、停I/O接线图
5.2.5 定时器和计数器指令
• 上述梯形图程序中输入输出执行时序关系如图5-22所示。
图5-22 定时器时序 使能输入接通时，定时器 位为ON，当前值为0,预启动。
返回
5.2.8 比较操作指令
5. 应用举例
一自动仓库存放某种货物，最多 6000箱，需对所存的货物进出计数。货物多
于1000箱，灯L1亮；货物多于5000箱，灯L2亮。 其中， L1 和 L2 分别受 Q0.0 和 Q0.1 控制，数值 1000 和 5000 分别存储在 VW20 和 VW30字存储单元中。 本控制系统的程序如图5-30所示。程序执行时序如图5-31所示。
5.2.8 比较操作指令
LD LD LD I0.0 I0.1 I0.2 //增计数出入端 //减计数出入端 //复位出入端
CTUD C30,+10000 //增减计数，设定脉冲数为10000
PLC计数器程序梯形图编程实例
PLC计数器程序梯形图编程实例
在光电传感器检测到10个产品后，机械手将开始收拾行李。
当完成动作，机械手和计数器将被重置。
plc输入时所需的数
X0 –用于计数产品的光电传感器。
在检测产品时， X0=ON。
X1 –机械手动作完成传感器。
在完成填塞，X1=ON ,。
PLC输出所需的数
Y0 –机械手
PLC计数器所需的数
C0 –计数器：16位上数（通用）
plc编程梯形图
PLC编程梯形图描述
当光电传感器检测到产品，X0 从关闭变成打开。
C0作一次计数，当C0达到10，常开触点C0关闭，Y0=ON,机械手开始收拾产品。
当完成包装，检测机械手的传感器启动，X1从关闭变为打开，RST 指令执行，Y0,C0重置，准备下次计数。
三菱PLC编程实例plc编程实例PLC基础实验
plc 编程实例PLC 根底实验9实验二十五 自动售货机的模拟控制在自动售货机单元完本钱实验 一、实验目的了解并掌握可逆计数器CTUD 在控制系统中的应用，灵活运用定时器TON 使他实现脉冲的功能。
二、实验说明M1、M2、M3三个复位按钮表示投入自动售货机的人民币面值，YO 货币指示〔例如：按下M1则Y0显示1〕，自动售货机里有汽水〔3元/瓶〕和咖啡〔5元/瓶〕两种饮料，当Y0所显示的值大于或等于这两种饮料的价格时，C 或D 发光二极管会点亮，说明可以购置饮料；按下汽水按钮或咖啡按钮说明购置饮料，此时A 或B 发光二极管会点亮， E 或F 发光二极管会点亮，说明饮料已从售货机取出；按下ZL 按钮表示找零，此时Y0清零，延时0.6S 找零出口 G 发光二极管点亮。
**稻草人自动化培训 .dcrzdh.三、实验面板图： 四、实验步骤 1、输入输出接线2、翻开主机电源将程序下载到主机中。
3、启动并运行程序观察现象。
五梯形图参考程序实验二十六 加工中心的模拟控制在加工中心单元完本钱实验 一、实验目的1.通过对加工中心实验的模拟，掌握运用PLC 解决实际问题的方法。
2.熟练掌握PLC 的编程和调试方法。
二、实验说明T1、T2为钻头，用其实现钻功能；T3、T4为铣刀，用其实现铣刀功能。
*轴、Y 轴、Z 轴模拟加工中心三坐标的六个方向上的运动。
围绕T1-T4刀具，分别运用*轴的左右运动；Y 轴的前后运动；Z 轴的上下运动实现整个加工过程的演示。
在*、Y 、Z 轴运动中，用DEC*、DECY 、DECZ 按钮模拟伺服电机的反应控制。
用*左、*右拨动开关模拟*轴的左、右方向限位；用Y 前、Y 后模拟Y 轴的前、后限位；用输入M1 M2 M3 QS CF ZL I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 输出Y0 A B C D E F G Q0.0Q0.1Q0.2Q0.3Q0.4Q0.5Q0.6Q0.7Z上、Z下模拟刀具的退刀和进刀过程中的限位现象。
可编程控制器(PLC)相关梯形图程序设计
•用PLC 控制6个彩灯，要求每隔10秒•钟亮一只灯，并循环往复工作。
(画出6个灯的时序图，并画出梯形图)6个彩灯循环控制Y0Y1Y2Y3T0T1M8014T0T1M8014K200T0K100M8014T1M8014T0T1M8014T0T1M8014Y4Y5M8014M8014M0M0Y0Y1Y2Y3M8014Y4Y5M0•用一个按钮控制电动机的起动和停止，要求起动时按下按钮先预警5秒钟后电动机起动。
停止时再按下按钮先预警5秒钟后电动机停止。
（画出梯形图，指令表，时序表）X1T0C0Y0Y1K50K1RST T0C0Y0Y1T0C0Y0Y1T0C0Y0Y1T0T0C0Y0Y1C0012567811121415LD LD LD OR OUT OUT OUT OUT ANI AND X1X1K50K1RST 起动预警预警(a)梯形图(b)指令表(c)时序图起动预警T0单按钮电动机起动停止报警控制•用一个按钮控制电动机的起动停止，起动时按下按钮X0，发出报警信号，确认可以安全起动时松开按钮，解除报警信号Y0，Y1得电，电动机起动。
•停止时，再按下按钮X0，发出报警信号，确认可以安全停止时松开按钮，解除报警信号Y0，Y1失电，电动机停止。
单按钮电动机起动停止报警控制智力竞赛抢答PLF M0Y1Y1Y1X0M0M0Y0X0Y1X0M0Y0报警停止起动按钮起动八个人进行智力竞赛抢答，编号分别为0～7#，每个抢答台上放一个按钮和一个指示灯。
主持人用一个按钮控制八个抢答台。
当主持人报完题目后，按一下主持人按钮，抢答者才可按按钮，否则无效。
抢答开始后，先按按钮者的灯亮，同时蜂鸣器响，并保持一直响，后按按钮者灯不亮。
当主持人再按一下主持人按钮时，所有指示灯和蜂鸣器复位。
智力竞赛抢答PLC 接线图Y17Y0Y1Y2Y3Y4Y5Y6Y7COM1COM2COM4COM X0X1X2X3X4X5X6X7X10HL0HL1HL2HL3HL4HL5HL6HL7HA 12V －＋SB0SB1SB2SB3SB4SB5SB6SB7SB8主持人抢答人12V电源1#2#3#4#0#5#6#7#1#2#3#0#4#5#6#7#抢答指示灯蜂鸣器X0 X1 X2 X3 X4 X5 X6 X7SETSETSETSETSETSETSETSETY0Y1Y2Y3Y4Y5Y6Y7Y17X10ENDZRST Y0Y7图2-2 抢答器梯形图1开始信号蜂鸣器X10M0M0MC N0Y17Y0Y1Y2Y3Y4Y5Y6Y7MCR N0智力竞赛抢答梯形图交通灯编程实例• 一、十字路口交通灯控制•在十字路口，要求东西方向和南北方向各通行35秒钟，并周而复始。
收藏！PLC经典实例梯形图
收藏！PLC经典实例梯形图1、自动送料装车控制梯形图(步进指令编程)
2、自动送料装车控制梯形图(基本逻辑指令编程)
3、三相异步电动机的三种梯形图
4、物料自动混合控制梯形图(用基本逻辑指令)
5、三种物料自动混合控制梯形图
6、物料自动混合控制梯形图(用步进指令)
7、三相步进电机控制梯形图
8、送料车控制的梯形图(用功能指令控制)
9、送料车控制的梯形图(用基本逻辑指令控制)
10、电梯控制梯形图
11、典型计数器应用梯形图
来源：互联网，技成培训。
原文如有错误请指正！。
定时器、计数器简单电路编程及梯形图的经验设计法
TON T××，PT
TONR T××，PT
TOF T××，PT
2. 时基 按时基脉冲分，则有1ms、10ms、100ms 三种定时器。不同的时基标 准，定时精度、定时范围和定时器刷新的方式不同。 （1）定时精度和定时范围。 定时器的工作原理是：使能输入有效后，当前值PT对PLC内部的时基 脉冲增1计数，当计数值大于或等于定时器的预置值后，状态位置1。 其中，最小计时单位为时基脉冲的宽度，又为定时精度； 从定时器输入有效，到状态位输出有效，经过的时间为定时时间， 即：定时时间=Байду номын сангаас置值×时基。 当前值寄存器为16bit，最大计数值为32767，由此可推算不同分辨率 的定时器的设定时间范围。CPU 22X系列PLC的256个定时器分属TON （TOF）和TONR工作方式，以及3种时基标准，如表4-4所示。 可见时基越大，定时时间越长，但精度越差。
设： 输入信号：I0.0为故障信号；I0.1为消铃按钮；I0.2为试灯、 试铃按钮 输出信号：Q0.0为报警灯；Q0.1为报警电铃
设计小车自动往返运动的梯形图
正次品分拣机编程实训
控制要求 （1）用启动和停止按钮控制电动机M运行和停止。在电动机运行时， 被检测的产品（包括正次品）在皮带上运行。 （2）产品（包括正、次品）在皮带上运行时，S1（检测器）检测到 的次品，经过5s传送，到达次品剔除位置时，起动电磁铁Y驱动剔除 装置，剔除次品（电磁铁通电1s），检测器S2检测到的次品，经过 3s传送，起动Y，剔除次品；正品继续向前输送。正次品分拣操作流 程如图4-51所示。
表4-4 定时器的类型
工作方式
时基（ms） 1 TONR 10 最大定时范围（s） 32.767 327.67 定时器号 T0，T64 T1-T4，T65-T68
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC计数器程序梯形图编程实例
在光电传感器检测到10个产品后，机械手将开始收拾行李。
当完成动作，机械手和计数器将被重置。
plc输入时所需的数
X0 –用于计数产品的光电传感器。
在检测产品时， X0=ON。
X1 –机械手动作完成传感器。
在完成填塞，X1=ON ,。
PLC输出所需的数
Y0 –机械手
PLC计数器所需的数
C0 –计数器：16位上数（通用）
plc编程梯形图
PLC编程梯形图描述
当光电传感器检测到产品，X0 从关闭变成打开。
C0作一次计数，当C0达到10，常开触点C0关闭，Y0=ON,机械手开始收拾产品。
当完成包装，检测机械手的传感器启动，X1从关闭变为打开，RST 指令执行，Y0,C0重置，准备下次计数。
