SMC减压阀

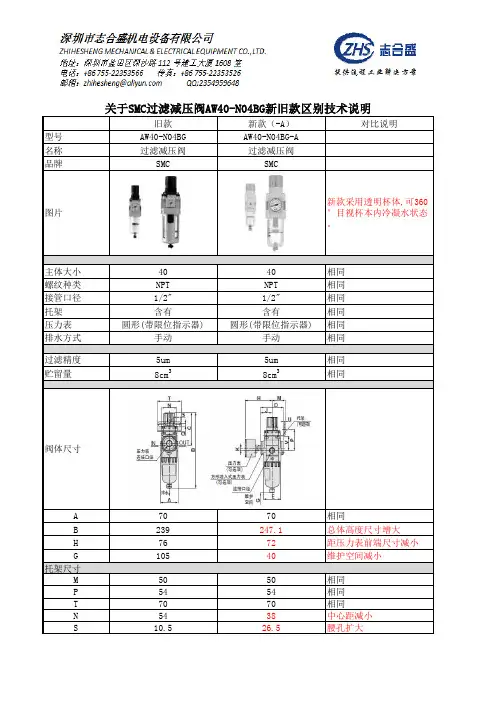

关于SMC过滤减压阀AW40-N04BG新旧款区别技术说明
旧款新款（-A）对比说明型号AW40-N04BG AW40-N04BG-A
名称过滤减压阀过滤减压阀
品牌SMC SMC
图片新款采用透明杯体,可360°目视杯本内冷凝水状态。
主体大小4040相同
螺纹种类NPT NPT相同
接管口径1/2"1/2"相同
托架含有含有相同
压力表圆形(带限位指示器)圆形(带限位指示器)相同
排水方式手动手动相同
过滤精度5um5um相同
贮留量8cm38cm3相同
阀体尺寸
A7070相同
B239247.1总体高度尺寸增大
H7672距压力表前端尺寸减小G10540维护空间减小
托架尺寸
M5050相同
P5454相同
T7070相同
N5438中心距减小
S10.526.5腰孔扩大
关于SMC过滤减压阀AW40-N04BG新旧款区别技术说明
安装孔示意图新款安装孔为腰型孔,包含了老款安装孔位置
Q8.58.5相同小结：新款性能优于老款，托架安装孔扩大为腰型孔，替换安装不受影响。
SMC三联件是什么,安装三联件起什么作用？
SMC三联件是什么，安装三联件起什么作用？SMC三联件是什么，安装三联件起什么作用？SMC三联件包括空气减压阀、过滤器、油雾器三大件。
其中减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或气动执行器等硬件的损伤；过滤器用于对气源的清洁，可过滤压缩空气中的水份，避开水份随气体进入气动执行器缸体；油雾器可对机体运动部件进行润滑，可以对不便利加润滑油的部件进行润滑，大大延长机体的使用寿命。
1、本过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平之前必需排出。
2、压力调整时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。
旋转钮向右为调高出口压力，向左旋转为调低出口压力。
调整压力时应渐渐均匀地调至所需压力值，不应一步调整到位。
3、给油器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。
加油量请不要超过杯子八分满。
数字0为油量最小，9为油量最大。
自9—0位置不能旋转，须顺时针旋转。
SMC三联件是由过滤器、减压阀和油雾器三部分构成，过滤器重要负责过滤压缩空气中的杂质，减压阀重要负责掌控系统压力，油雾器负责后端元件的给油润滑，正确次序是过滤器—减压阀—油雾器。
过滤器起到过滤作用，减压阀起到调压作用，油雾器喷油从而起到润滑下线元件的作用。
一、SMC三联件安装步骤：1、安装时请注意清洗连接管道及接头，避开脏物带入气路，要注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
2、先将过滤器、调压阀（调压过滤器）给油器固定，将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。
3、单独使用调压阀、调压过滤器时的固定，旋转固定环使之锁紧附带的专用固定片即可。
二、SMC三联件有什么好处：1、气源压力保持在正常范围内；压缩空气含有杂质和水分，时间长了，杂质会在气阀室里面越积越多，会磨损里面的V型圈和O型圈，导致气动隔膜泵不工作。
SMC 先导式精密减压阀介绍
SMC 先导式精密减压阀介绍
用压缩空气的作用力代替调压弹簧力以改变出口压力的阀，称为先导式减压阀。
它调压时操作轻便，流量特性好，稳压精度高，压力特性也好，适用于通径较大的减压阀。
先导式减压阀调压用的压缩空气，一般是由小型直动式减压阀供给的。
若将这个小型直动式减压阀与主阀合成一体，则称为内部先导式减压阀。
若将它与主阀分离，则称为外部先导式减压阀，它可实现远距离控制。
SMC IR系列先导式精密减压阀结构原理
下图是SMC IR系列先导式精密减压阀结构原理图。
顺时针旋转设定手轮1，调压弹簧3被压缩，推动挡板7，关闭喷嘴6，输入气压力通过固定节流孔2流入膜片B的上腔，气压力推动膜片C，使主阀芯4开启，则有压力输出。
此输出压力一方面作用在膜片C的下腔，与膜片B的上腔气压力相平衡；另一方面，通过OUT侧通路，进入膜片A下腔，与设定弹簧力相平衡，以维持出口压力不变。
当出口压力增大，膜片A上移，喷嘴与挡板开启，膜片B上腔压力下降，则膜片B、C组件上移，常泄式排气阀芯5瞬时开启，出口压力下降，又维持出口压力不变。
喷嘴挡板机构和常泄式排气阀的溢流作用对压力调节是很敏感的，故能实现精密稳压。
SMC IR系列先导式精密减压阀技术参数
SMC IR系列先导式精密减压阀使用注意
1）普通型减压阀，出口压力不要超过进口压力的85%；精密减压阀，出口要压力不要超过进口压力的90%。
输出压力不得超过设定压力的最大值。
2）连接配管要充分吹洗。
3）空气的流动方向按箭头方向安装，不得装反。
4）使用塑料材质的减压阀，应避免阳光直射。

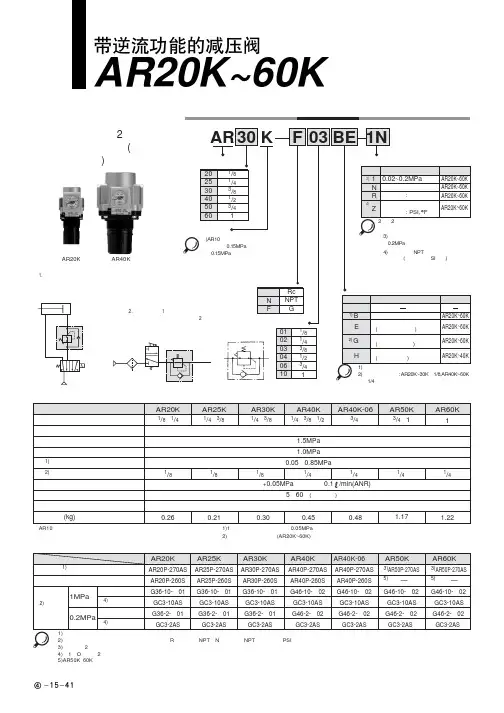

SMC - 减压阀AR系列(带逆流功能)
!"#$%& AR20K~60KAR25K AR30K型号表示方法阀·带逆流机构)注1)含托架及安装螺母。
注2)圆形压力表型号中的□表示连接螺纹的种类。
R为无记号、NPT为N。
连接螺纹NPT及单位表示PSI规格的压力表供给，可向营业员询问。
注3)含托架及2个安装螺钉。
注4)含1个O形圈及2个安装螺钉注5)AR50K、60K用安装螺母请向营业员咨询。
例1.气缸的杆侧和无杆侧压力不同的场合回路图AR20K81/4·3/!"#$%&AR20K~60K使用前必读。
安全上的注意、共同注意事项参见前附1～8①在确认一次侧压力表及二次侧压力表的指示压力的同时进行压力设定。
若手轮回转过分，会造成内部零部件的损坏。
②调整手轮应用手调整，不得用工具调整，以免造成损坏。
①手轮开锁后进行压力调整，调整后再锁住。
否则，手轮会损坏或二次侧压力变动。
●调整手轮外拉则开锁(调整手轮下侧看到桔黄色标记可确认)。
●将调整手轮压入则锁住，若难锁时，向左右稍稍回转一下再推压便可。
(锁住时，看不见桔黄色标记。
)②为了防止意外的手轮操作，可提供手轮套。
详见特长1。
③阀芯导座侧（手轮对侧)应留出60mm 的维修空间。
①电磁阀和执行元件等之间设置使用场合的压力表要定期检查。
一旦有剧烈的压力变化，耐久性会变短。
可考虑改用电子式压力表。
1次侧压力(P1)比设定压力高的场合，单向阀②封闭，作为通常的减压阀动作(参见图1)。
一旦1次侧压力排空，单向阀②开启，膜片室①内的压力便从1次侧排出(参见图2)。
这之后，膜片室①内的压力下降，在调压弹簧③的作用下，膜片上推，通过阀杆，将阀芯④打开，2次侧压力便顺利地从1次侧排出(参见图3)。
(1AR20K~60K流量特性(代表值)条件:一次侧压力0.7MPa31!"#$%&AR20K~60KAR20K~60K !AR20K~60K!"#$%&AR20K~60K 外形尺寸图注）仅AR20K的压力表位置在配管中心线上侧。
SMC减压阀如何调节漏气的应对方案
SMC减压阀如何调节漏气的应对方案SMC减压阀如何调节漏气的应对方案SMC减压阀是种简单的，且关闭不严的挡板阀．通常在水管路系统中作为流量调节阀和阻尼阀使用。
SMC减压阀腐蚀的合成橡胶在蝶阀上的应用，蝶阀的得以提高。
由于合成橡胶具有耐腐蚀、抗冲蚀，尺寸稳定，回弹性好，易于成形，成本低廉等特点，并可根据不同的使用要求选择不同的合成橡胶，以满足蝶阀的使用工况条件，因而被广泛用于制造蝶阀的衬里和弹性阀座。
由于聚四氟乙烯（PTFE）具有耐腐蚀性强、稳定、不易老化、摩擦系数低、易于成形、尺寸稳定，并且还可通过填充、添加适当材料以改善其综合，得到强度更好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的部分局限性，因而以聚四氟乙烯为代表的高分子聚合材料及其填充改性材料。
SMC减压阀接线头松动或线头脱落，SMC减压阀不得电，可紧固线头。
SMC减压阀线圈烧坏，可拆下SMC减压阀的接线，用万用表测量，如果开路，则SMC减压阀线圈烧坏。
原因有线圈受潮，引起绝缘不好而漏磁，造成线圈内电流过大而烧毁，因此要防止雨水进入SMC减压阀。
此外，弹簧过硬，反作用力过大，线圈匝数太少，吸力不够也可使得线圈烧毁。
紧急处理时，可将线圈上的手动按钮由正常工作时的0位打到1位，使得阀打开。
SMC减压阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）SMC减压阀；工作压差应小于SMC减压阀的最大标定压力；一般SMC减压阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在SMC减压阀前安装过滤器，一般SMC减压阀对介质要求清洁度要好。
注意流量孔径和接管口径；SMC减压阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制SMC减压阀的开闭时间调节。

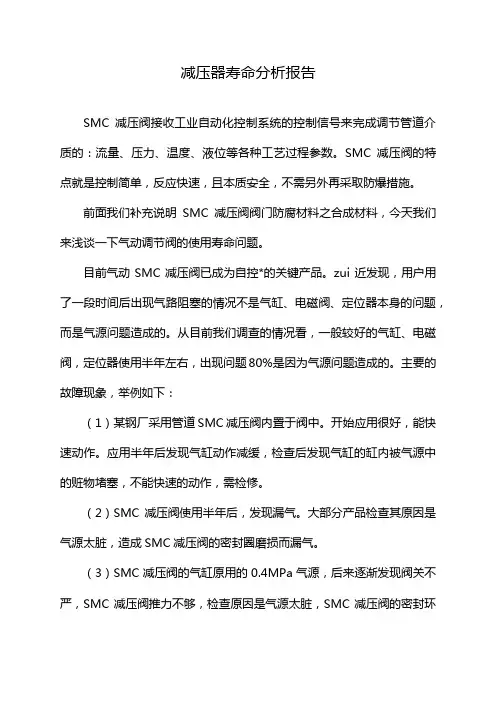

减压器寿命分析报告
减压器寿命分析报告SMC减压阀接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。
SMC减压阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
前面我们补充说明SMC减压阀阀门防腐材料之合成材料，今天我们来浅谈一下气动调节阀的使用寿命问题。
目前气动SMC减压阀已成为自控*的关键产品。
zui近发现，用户用了一段时间后出现气路阻塞的情况不是气缸、电磁阀、定位器本身的问题，而是气源问题造成的。
从目前我们调查的情况看，一般较好的气缸、电磁阀，定位器使用半年左右，出现问题80%是因为气源问题造成的。
主要的故障现象，举例如下：（1）某钢厂采用管道SMC减压阀内置于阀中。
开始应用很好，能快速动作。
应用半年后发现气缸动作减缓，检查后发现气缸的缸内被气源中的赃物堵塞，不能快速的动作，需检修。
（2）SMC减压阀使用半年后，发现漏气。
大部分产品检查其原因是气源太脏，造成SMC减压阀的密封圈磨损而漏气。
（3）SMC减压阀的气缸原用的0.4MPa气源，后来逐渐发现阀关不严，SMC减压阀推力不够，检查原因是气源太脏，SMC减压阀的密封环划伤，造成活塞两端串气。
后把气源压力增大到0.5MPa以上，用了一段时间后推力又不够。
其后查明原因后，更换SMC减压阀的密封环。
用户用了一段时间后出现气路阻塞的情况不是SMC减压阀本身的问题，而是气源问题造成的。
从目前我们调查的情况看，一般较好的SMC 减压阀使用半年左右，出现问题80%是因为气源问题造成的。
主要的故障现象，举例如下：（1）SMC减压阀内置于阀中。
开始应用很好，能快速动作。
应用半年后发现气缸动作减缓，检查后发现气缸的缸内被气源中的赃物堵塞，不能快速的动作，需检修。
（2）SMC减压阀使用半年后，发现漏气。
大部分产品检查其原因是气源太脏，造成电磁阀的密封圈磨损而漏气。
（3）SMC减压阀原用的0.4MPa气源，后来逐渐发现阀关不严，气缸推力不够，检查原因是气源太脏，气缸内活塞的密封环划伤，造成活塞两端串气。
SMC调压阀
Reverse Flow Func.
Nil K
R ev.Fl ow － K
口 径 1/8 1/4 3/8 1/2 01 02 03 04
P ort S i ze 01 02 03 04
Standard Specs.
O pti on B E E1 E2 E3 E4 G H
N F
1 3 R Y Z
N um ber N il (* ３） 1 *３） （ 3 R Y *４） （ Ｚ *５） （ ＺA
(在200kPa时: ±3kPa以内)
设定精度:全量程 0.2%以内 带溢流功能和数字压力开关的产品成为了标准品。
2.
发展目标 满足更多对于直动式精密调压阀的需求. 提供比我们的竞争对手更多种类的产品. 可适用于商业/工业 一般工业，综合电路，医疗，一般的气动生产 线
3.
应用和市场
精确的压力可用于压力反馈 :精确的流量控制 • 医疗产品设备 • 罐装设备. 小型调压阀 (非平衡型) 供给压力控制 Greater control of pressure with stable supply pressure.
II
ARP Series 1/8,1/4, 3/8,1/2 小于 0.2 小于± 小于±1%
(在200kPa小于 在 ±3kPa)
PR200 Series 1/4 0.4 -
2100 Series 1/4,3/8 -
27R Series 1/4,3/8 ±0.83
口径种类
设定精度 [%F.S.] 重复精度 [%F.S.]
设定压力范围 [MPa]
0.002 0.005 0.01 0.02 0.05 0.1 0.2 0.4 0.6 0.7 0.8 0.9
SMC减压阀的选型原则
SMC减压阀的选型原则SMC减压阀（Pressure Relief Valve）是一种用于控制系统中压力的安全装置，能够通过调整流体的排放来维持系统压力在设定范围内。
选型准则是指在选择合适的SMC减压阀时需要考虑的一些关键因素。
以下是一些选型原则，以帮助您选择适用的SMC减压阀。
1.工作压力范围：首先需要确定系统的工作压力范围。
SMC减压阀的工作压力范围应该大于系统的最高工作压力，同时要确保最低工作压力不低于系统所需的最小工作压力。
2.流量要求：根据系统的流量要求选择合适的SMC减压阀。
减压阀的流量能力应该能够满足系统的最大流量需求，同时要考虑到系统的稳定性和效率，通常建议选择流量略大于实际需求的减压阀。
3.环境条件：考虑到SMC减压阀将运行的环境条件，包括温度、介质的物性以及工作环境的腐蚀性等。
这些条件将影响减压阀的材料选择以及密封性能。
4.减压精度：根据系统的要求选择合适的减压精度。
减压阀的减压精度决定了系统的压力控制能力，精度要求较高的系统可能需要更精确的减压阀。
5.设备安全认证：确保选择的SMC减压阀符合相关的安全认证标准，例如CE、UL、ISO等。
这些认证标准代表了减压阀的质量和安全性能。
6.价格和可靠性：考虑到选型的成本和可靠性。
通常情况下，较高质量和可靠性的减压阀价格也相对较高，但是这也能够降低系统维修和更换的成本。
7.适用性：根据实际应用场景选择适用的减压阀。
不同的应用场景可能有不同的要求，例如低温环境、高温环境、高压环境等，需要选择适合的减压阀。
8.维护和保养：选择容易维护和保养的减压阀，以降低维护成本和减少停机时间。
9.厂家支持：选择有良好售后服务和技术支持的减压阀厂家，以确保在使用过程中能够及时解决问题。
选用合适的SMC减压阀是确保系统安全稳定运行的重要步骤。
通过考虑上述原则，可以选择到适合系统要求、质量可靠并符合相关标准的减压阀。
SMC减压阀的种类和型号系列
SMC减压阀的种类和型号系列SMC减压阀的种类和型号系列SMC减压阀调节和控制压力大小的启动元件称为压力控制元件。
SMC压力控制元件包括减压阀（调压阀）、安全阀（溢流阀）、顺序阀、电气比例阀、增压阀和多功能组合阀等。
SMC减压阀1）直动式减压阀AR系列：利用手轮直接调节减压弹簧的压缩量来改变阀的出口压力的阀，详见直动式减压阀AR系列2）直动式减压阀ARP系列：与普通型的主要区别是有常泄式溢流孔，其稳压精度高，为0.001MPa，但存在微露。
详见直动式减压阀ARP系列3）先导式减压阀AR□□5和IR系列：利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。
详见先导式式减压阀AR□□5系列系列和先导式式精密减压阀IR系列4）大流量型精密减压阀VEX1系列：减压阀的内部受压部分通常都是用膜片式结构，故阀的开口量小，输出流量受限制，VEX1系列减压阀的受压部分是用平衡座阀式，可以得到很大的输出流量和溢流流量，故称大流量精密减压阀。
详见大流量型精密减压阀VEX1系列5）带速度控制阀和电磁换向阀的减压阀VEX5系列：VEX5系列减压阀是在VEX1大流量精密减压阀的基础上，增设了2个或3个电磁换向阀和一个速度控制阀组合而成的复合阀。
除功能多外，还具有功率大、经济的特点。
详见带速度控制阀和电磁换向阀的减压阀VEX5系列6）其他：带单向阀的减压阀（AR20K~AK60K）、集装式减压阀（ARM1000、ARM2000）、过滤减压阀（AW）、减压阀与油雾分离器的组合（AWM）、减压阀与微雾分离器的组合（AWD）、微型减压阀（ARJ）、2MPa加压阀（ARX20）、洁净型减压阀（SRH）。
SMC安全阀是为了防止元件和管路的破坏，而限制回路中最高压力的阀。
超过最高压力就自动放气。
SMC溢流阀是在回路中的压力达到阀的规定值时，使部分气体从排气侧放出，以保持回路中的压力在规定值的阀。
SMC过滤减压阀工作原理
SMC过滤减压阀工作原理SMC过滤减压阀工作原理是什么SMC过滤减压阀是压缩空气过滤器减压阀采纳滚动式膜片，而当输入端压力波动时，同时减压阀膜片自动作出调整，进而使压力平稳的输出，从而保证压力稳定。
下面就是过滤减压阀的特点及工作原理。
SMC过滤减压阀预处理的装置。
过滤阀是使用水力掌控阀及精密的易堵塞的机械产品所必需具备的过滤设备。
那么过滤阀是怎么安装的，需要注意些什么？一、安装步骤1、清洗过滤器壳体。
2、外壳进出口与过滤系统管路相连，连接时注意方向，确保滤芯为外侧进水、内侧出水状态。
3、将滤芯开口一端的塑料袋打开，检查O形圈是否完好、就位。
4、用合适的的湿润剂（例如水）湿润O形圈和滤芯座插孔。
5、手握滤芯靠近O形圈的一端，垂直将滤芯插口插入滤芯座插孔。
6、将全部的滤芯插好后，去掉滤芯包装袋，再扣上压板固定，然后将金属罩壳安装好。
7、然后打开外壳顶部的放气阀。
8、略微打开入口阀，使液体进入壳体，直到液体从壳体顶部的放气阀益出为止，此时关闭放气阀。
9、缓慢调整打开下游出口阀，直至打开。
10、缓慢调整打开入口阀，直至打开此时过滤器上下游之间的压力降为0.02Mpa（确定流量下的初始压降）。
二、安装注意事项1、安装之前肯定要在干净室范围内打开产品的塑料包装；2、在搬运的过程中双手要握住过滤器的外框；3、较大的过滤器安装的时候至少需要两个人；4、不能用手托过滤器中心的部位；5、不能碰触过滤器内部的材料；6、不能使用小刀划开过滤器的外包装；7、保护好过滤器的密封垫，避开与其他的物体发生碰撞。
一、什么是SMC过滤减压阀SMC过滤减压阀可依据输出压力精度的要求选配高精度的精密减压阀；而且压缩空气经过两级三段式过滤器去除压缩空气中的油、水、尘等杂质后，从而大大提高了减压阀膜片的使用寿命和调整压力的精密度；由于过滤元件使用寿命较长，所以在维护上可单独对过滤元件、减压元件进行修复，并且无需整体更换，节省成本。
二、过滤阀减压工作原理1、SMC过滤减压阀螺丝，调整弹簧受力并向下压膜片，使于此相连的阀芯和底盘向下移动，与此同时阀芯底盘上方形成通路，致使气源压力通过出口输出。
SMC减压阀
!"IR1000 2000 3000常泄口: 最大9.5l /min(ANR)在1.0MPa 压力下排气口: 最大2 l /min(ANR)在最高设定压力下最大3.5 l /min(ANR)在1.0MPa 压力下最大3.1 l /min(ANR)在1.0MPa 压力下标准型气控型应用例安装在模块式过滤组合元件上灵敏度重复精度耗气量环境及流体温度在0.2%满度以内在±0.5%满度以内-5 ~ +60℃(未冻结时)IR10□0IR20□0IR2120IR30□0IR3120最高使用压力压力表连接口径1.0MPa Rc1/8共同/规格无记号注)N 注)F NPT G Rc 注) 准标准品。
标准型气控型●体积小，重量轻。
● 比传统的精密减压阀IR200输出流量大。
● 比传统的精密减压阀IR200溢流流量大。
● 压力设定精确。
● 调节螺钉的齿间距由传统的0.75mm 改为0.5mm 。
● 安装方便，可用托架独立安装或与现在的模块式过滤组合元件AF 及AFM 直接安装。
●标准型也带面板安装。
● 先导排气口与主排气口分开。
● 可在洁净房使用(特注产品)。
!"#IR20□0-02!"IRV 000真空压力（负压）现可以任意调节!■灵敏度高■重复精度高■调节范围宽用途例工件的吸着真空测试检查装置真空泵电磁阀过滤器吸盘工件电磁阀真空泵真空罐过滤器吸盘工件真空泵电磁阀工件过滤器电磁阀压力转换器真空泵真空罐差压感应器电磁阀过滤器单一压力的情况不同压力的情况真空罐IRV IRVIRVIRV工件型号表示方法记号01020304口径1/81/43/81/2适合系列IRV1000IRV 23000IRV3000压力表接管口径接管口径大气接管口径压力表接管口径(吸盘侧)(真空泵侧)接管口径大气2-Rc1/82-Rc1/82-1/4·3/8,1/2Rc1/22-1/82-1/4。
smc减压阀原理
smc减压阀原理
SMC减压阀是一种常用的气动元件，可以通过调节气体压力
来控制气体流量。
其工作原理如下：
1. SMC减压阀由一个可调节的压力控制装置和一个输出端口
组成。
当气体从输入端口进入减压阀时，压力控制装置会通过一系列的操作，调节输出端口的压力。
2. 调节装置通常由弹簧和活塞组成。
当输入气体的压力增加时，弹簧会被压缩，使活塞向下移动。
这会减小输出端口的通道截面积，从而降低输出端口的压力。
3. 当输入气体的压力降低时，弹簧将逐渐恢复其原始形状，活塞上升。
这会增加输出端口的通道截面积，从而增加输出端口的压力。
4. 通过旋转调节装置上的调整手柄，可以改变弹簧的预加载力，从而调整减压阀的工作压力范围。
5. SMC减压阀还通常配备了一个压力表，用于实时监测输出
端口的压力值。
操作员可以根据要求，通过调整手柄和观察压力表的读数，来实现对减压阀的压力调节。
总结来说，SMC减压阀通过调节压力控制装置的弹簧张力来
实现对气体流量的控制。
不同的工作压力下，减压阀会自动调整输出端口的压力，以满足特定系统的要求。
SMC减压阀工作原理和型号介绍
SMC减压阀工作原理和型号介绍
一．SMC减压阀工作原理
1.顺时针调节手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则入口气压力
经阀芯节流降压，压力输出；
2.出口压力气体经反馈管进入膜片下腔，在膜片产生一个向上的推力。
当此推力与调压弹簧力平
衡时，出口压力便稳定一定在值。
二．SMC减压阀特点
1.体积小，重量轻。
2.比传统的精密减压阀IR200输出流量大。
3. 比传统的精密减压阀IR200溢流流量大。
4.压力设定精确。
5.调节螺钉的齿间距由传统的0.75mm改为0.5mm。
6. 安装方便，可用托架独立安装或与现在的模块式过滤组合元件AF及AFM直接安装。
7.标准型也带面板安装。
8.先导排气口与主排气口分开。
9. 可在洁净房使用(特注产品)。
三.我们一起来看看ARJ1020F微型减压阀
特长：小型、轻量(16g) ；低开启压力0.02MPa；标准规格带逆流功能；集装板(可选项)；
型号有：
ARJ310-01
ARJ310-01-1
ARJ310F-01-04
ARJ310F-01-06
ARJ310F-01BG041
10ARJ210M5BG241
ARJ1020F-M5-04
ARJ1020F-M5-041
ARJ1020F-M5-06
ARJ1020F-M5-061
ARJ210-M5
ARJ210-M5-1
ARJ210-M5-S
ARJ210-M5-X215
ARJM10-10 ARJM10-4。
SMC带逆流功能的减压阀说明书
文件No．：AR ※-OMF0022-B○ 使用产品之前请务必阅读此使用说明书。
○ 请仔细阅读安全注意事项。
○ 为了今后方便使用，请妥善保管使用说明书。
AR25K-(F,N)02～(F,N)03(B,E,G,H)(-1,N,R,Y,Z)产品名称：带逆流功能的减压阀代表型号：AR20K-(F,N)01～(F,N)02(B,E,G,H)(-1,N,R,Y,Z)AR40K-(F,N)02～(F,N)04(B,E,G,H)(-1,N,R,Y,Z)AR40K-(F,N)06(B,E,G,H)(-1,N,R,Y,Z)使 用 说 明 书AR50K-(F,N)06～(F,N)10(B,E,G)(-1,N,R,Y,Z)AR30K-(F,N)02～(F,N)03(B,E,G,H)(-1,N,R,Y,Z)AR60K-(F,N)10(B,E,G)(-1,N,R,Y,Z)目录页1、安全注意事项 1—32、用途43、规格44、型号表示方法45、故障及对策56、构造图/零件清单67、更换操作要领 7—98、分解图 10—119、外观尺寸12SMC（中国）有限公司地址：北京市经济技术开发区兴盛街甲2号 （100176）网址：2、用途 本产品用于气路中的压力控制。
内部设有逆流功能，当入口压力与出口压力相比，下降到规定量时，出口压力将向入口侧开放。
3、型号AR20K AR25K AR30K AR40K AR40K-06AR50KAR60K 管连接口径1/8、1/41/4、3/81/4、3/81/4、3/8、1/23/43/4、11使用流体保证耐压力最高使用压力注1)设定压力范围注2)压力表连接口径环境温度及使用流体温度构造质量0.26kg 0.21kg 0.29kg 0.44kg0.47kg 1.17kg 1.22kg注1) 使1次侧压力比设定压力高0.05MPa以上。
注2） 带四方形埋入式压力计时，没有压力计连接用螺钉。
4、型号表示方法型式空气1.5MPa 1.0MPa -5～60℃（无冻结）溢流型0.05～0.85MPa1/81/4设定压力+0.05MPa｛只在溢流流量为0.1L/min (ANR) 时｝溢流压力５．故障与对策区分现象压力不能调整１．流向错误。
SMC VEX1+33大流量精密减压阀中文使用说明书
③请参考其他产品个别的保证及免责事项，在理解的基础上使用本产品。
*3) 真空吸盘不使用使用开始 1 年内的保证期限。 真空吸盘为消耗品，保证期间为购入后 1 年以内。 但是，即使在保证期间内，由于使用产生的磨损或者橡胶材质的劣化等事项属于产品保证适用范围外。
『适合用途的条件』
出口海外时，请必须遵守经济产业省规定的法令(外国为替及外国贸易法)､手续。
mmoorree::wwwwww..ssm-m3- nn
VEX-OMO0001
VEX1□
3
3 0
Series
减压阀/共通注意事项①
使用前请务必阅读。
设计方面的注意事项/选择
③冷凝水排放管理
忘记排放冷凝水时，冷凝水会从出口侧流出，造成空气压元件作 动不良。冷凝水排出管理困难时，推荐使用带自动排水的过滤器。 关于以上压缩空气质量，详情请参考本公司「压缩空气净化设备 选型样本」(P.2.3)。
④关于空气种类
压缩空气中不得含有化学药品、有机溶剂的混合油、盐分、耐腐蚀 性气体等，以免造成电磁阀的破坏及作动不良。
*2) 劳动卫生法等
注意 警告 危险
错误操作时，人和设备可能受到损伤的事项。 错误操作时，可能使人受到重大伤害甚至死亡的事项。 在紧迫的危险状态下，如不回避可能使人受到重大伤害甚至死亡的事项。
警告
①请系统的设计者或决定规格的人员来判断元件的选型是否合适。 本产品使用条件多种多样，应由系统设计者或决定规格的人员根据必要作相应的分析和试验后来决定
SMC减压阀的选型原则
SMC减压阀的选型原则SMC是一家全球性的自动化控制设备生产厂家，其减压阀的应用范围广泛，涵盖了工业、农业、医疗、物流等各个领域。
然而，不同领域的应用需求也有所不同，因此，在选型减压阀时需要遵循一些基本原则。
1. 流量与压差减压阀的主要作用是将高压气体或流体减压到设定的压力范围内，因此，在选型减压阀时，需要首先了解其设计的可调整范围。
一般来说，减压阀的调整范围越大，则其适用范围也越广。
此外，需要注意的是，选型减压阀时需要考虑所需的流量与压差。
流量与压差是决定减压阀工作稳定性与准确性的两个关键因素。
如果需要处理的气体或流体流量较大，那么就需要选用具有较大流量和调整范围的减压阀。
此外，对于高流量和高压差环境，需要选用高耐压、高流量的减压阀，以确保其可靠性和稳定性。
2. 工作环境在选择SMC减压阀时，需要考虑应用环境的特点。
例如，如果工作环境是极低温或极高温的，则需要选择相应的耐温型减压阀。
而对于在危险环境下使用的减压阀，则需要具备防爆、防腐等特殊的功能，并且需要符合相关的安全标准。
此外，工作环境的空间大小也是选择SMC减压阀的考虑因素之一。
如果工作空间有限，则需要选择紧凑型、方便安装和维护的减压阀。
3. 工艺要求不同行业、不同工艺对减压阀的要求也有所不同。
例如，食品、制药行业对产品的材质、清洁度和卫生标准有着更高的要求。
满足这些要求的减压阀需要选用符合相关标准的材料，并且需要具备良好的清洁性和卫生性。
另外，对于一些精密工艺或需要高精度的工艺，减压阀的调节精度、稳定性以及响应速度也需要满足更高的要求。
4. 品牌和质量保证品牌和质量保证是选择SMC减压阀的重要考虑因素之一。
作为全球自动化控制设备领域的领导品牌，SMC拥有较高的生产技术和品质控制标准，并且提供全面的售后服务。
在选择减压阀时，应该优先选择可靠性高、品质保证的品牌和型号。
5. 价格与性价比在选择SMC减压阀时，需要考虑其价格与性价比。
虽然品质保证和可靠性是选型减压阀时需要优先考虑的因素，但是对于一些预算受限的应用场景而言，也需要优先考虑性价比高的减压阀型号。
SMC AW10-40过滤减压阀
