双浮子瓦斯继电器13EMB-Bxx
...11 报警 1 个常开接点
13
BS 25...11 报警
1 个常开接点
13
...12 报警 1 个常开接点
13
...13 报警 1 个常开接点
13
...14 报警 1 个常开接点
13
...15 报警 1 个常开接点
13
14
断路 1 个常开接点
23
14
断路 1 个常开接点
23
14
断路 1 个常闭接点
62 (BC 50) (QJ 50)
63 (BC 80) (QJ 80)
连接方式
方形 法兰盘
4孔
管道标称内 径(毫米)
法兰盘各项尺寸 (毫米)
d1
d2
d3
d4
d5
f
设备尺寸 (毫米)
l
h1
h2
无包装 重量 (公斤)
适用 变压器的 功率大小
50 125 125 - 14 15 185 230 80
5,0
15
7.6. 依照原不列颠法兰盘几何尺寸标准的双浮子瓦斯继电器
型号 工厂标记
51 (BS 25)
连接方式
方形 法兰盘
4孔
管道标称内 径(毫米)
法兰盘各项尺寸 (毫米)
d1
d2
d3
d4
d5
f
设备尺寸 (毫米)
l
h1
h2
无包装 重量 (公斤)
适用 变压器的 功率大小
25
76 72 2,99 2,83
-
11
14
断路 2 个常开接点
23
33
14
断路 2 个常闭接点
14
《使用说明继电器》.(DOC)

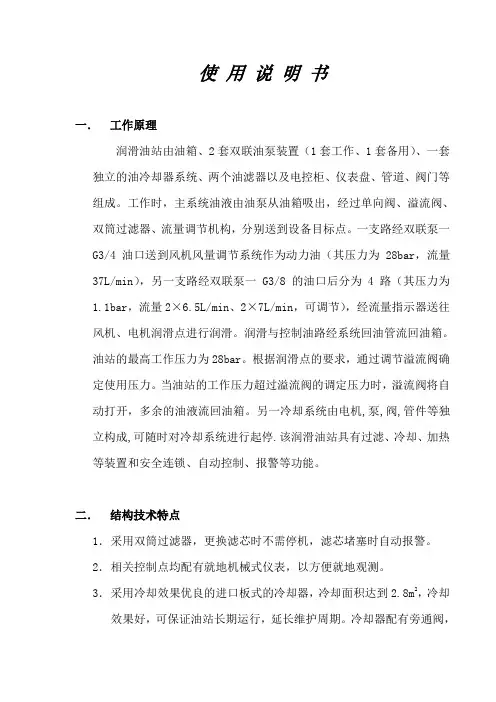

使用说明书一.工作原理润滑油站由油箱、2套双联油泵装置(1套工作、1套备用)、一套独立的油冷却器系统、两个油滤器以及电控柜、仪表盘、管道、阀门等组成。
工作时,主系统油液由油泵从油箱吸出,经过单向阀、溢流阀、双筒过滤器、流量调节机构,分别送到设备目标点。
一支路经双联泵一G3/4油口送到风机风量调节系统作为动力油(其压力为28bar,流量37L/min),另一支路经双联泵一G3/8的油口后分为4路(其压力为1.1bar,流量2×6.5L/min、2×7L/min,可调节),经流量指示器送往风机、电机润滑点进行润滑。
润滑与控制油路经系统回油管流回油箱。
油站的最高工作压力为28bar。
根据润滑点的要求,通过调节溢流阀确定使用压力。
当油站的工作压力超过溢流阀的调定压力时,溢流阀将自动打开,多余的油液流回油箱。
另一冷却系统由电机,泵,阀,管件等独立构成,可随时对冷却系统进行起停.该润滑油站具有过滤、冷却、加热等装置和安全连锁、自动控制、报警等功能。
二.结构技术特点1.采用双筒过滤器,更换滤芯时不需停机,滤芯堵塞时自动报警。
2.相关控制点均配有就地机械式仪表,以方便就地观测。
3.采用冷却效果优良的进口板式的冷却器,冷却面积达到2.8m2,冷却效果好,可保证油站长期运行,延长维护周期。
冷却器配有旁通阀,当冷却器堵塞时,油液压力达到旁通阀的设定压力3.5bar时,油液不经过冷却器自动途经旁通阀回到油箱。
4.油站在泵出口分别设有溢流阀,可有效的设定系统压力,保证控制油及润滑油输出的压力稳定,双重消除系统压力脉动。
采用PARKER 低压溢流阀,该阀具有压力稳定、压力脉动小等特点;避免了高压溢流阀在低压区使用时出现因压力波动引起的检测组件损坏及润滑部位泄漏。
5.油站配有液位开关、温度开关、电加热器、空滤器等;主控制油路配有溢流阀出口就地压力表、过滤器差压开关、输出就地压力表、电子式压力开关(带数字显示、PARKER德国产);四条润滑油路配有溢流阀出口就地压力表、过滤器差压开关、输出就地压力表、温度开关、电子式压力开关(带数字显示PARKER德国产)。
LFP-974B(R)-E(R)-F(R)操作继电器装置技术和使用说明书
LFP-974B(R)/E(R)/F(R) 操作继电器装置技术和使用说明书(此页为封面,不印刷)南瑞继保电气所有2004.10(V1.0)本说明书和产品今后可能会有小的改动,请注意核对实际产品与说明书的版本是否相符。
更多产品信息,请访问互联网:.nari-relays.目录1 装置的配置与规格 (1)1.1 装置的配置及特点 (1)1.2 装置的技术数据 (1)2 LFP-974B/BR装置介绍 (2)2.1 LFP-974B/BR装置构成与原理 (2)2.1.1 电压切换回路(YQ) (2)2.1.2 操作回路(SWI) (2)2.2 LFP-974B装置布置与结构 (4)2.2.1 装置接线端子 (4)2.2.2 装置结构及安装 (4)2.2.3 装置面板布置 (5)2.3 LFP-974BR装置布置与结构 (5)3 LFP-974E/ER装置介绍 (7)3.1 LFP-974E/ER装置构成与原理 (7)3.1.1 电压切换回路 (7)3.1.2 操作回路 (7)3.2 LFP-974E装置布置与结构 (9)3.2.1 装置接线端子 (9)3.2.2 装置结构及安装 (10)3.2.3 装置面板布置 (10)3.3 LFP-974ER装置布置与结构 (11)4 LFP-974F/FR装置介绍 (12)4.1 LFP-974F/FR装置构成与原理 (12)4.1.1 电压切换回路 (12)4.1.2 操作回路 (12)4.2 LFP-974F装置布置与结构 (15)4.2.1 装置接线端子 (15)4.2.2 装置结构及安装 (16)4.2.3 装置面板布置 (16)4.3 LFP-974FR装置布置与结构 (17)LFP-974B(R)/E(R)/F(R)操作继电器装置技术和使用说明书1 装置的配置与规格1.1 装置的配置及特点LFP-974B/BR电压切换和操作回路装置包含两个电压切换回路及四个不分相操作断路器的跳合闸操作回路。
瓦斯继电器规程说明
采用适当的方法来防止 S 6气体进入大气中,可 F 以用一根金属排气管连接的舱室的压力释放装置 和一个回收罐。一个双层罐能够回收排出的气体
( 3 a 见图 )
5生产中的监造:检查质量的实际情况
监造过程是为了减少不合格的产品进入到生
产的最后阶段或用户。 E I C S 在质量保证 (A 方 Q)
. 基于对绝缘子进行 X光扫描的方法 ( 绝缘 子上靠近高压导体附近的区域)
. 基于对绝缘子施加高电压并进行局放测
量的方法。
的横跨钢丝绳的金具出现了问 题。C S 分析了 EI 这
些有缺陷的金具并提出了可行的解决办法。 提出的 解决办法是在线路不停运的情况下,通过在有缺陷 的金具并列安装一个额外的装置来加强有缺陷的 金具。 ,针对特殊的用途进行了特别的研究,为了 验证在线路使用寿命中所有可能出现的运行情况
例 2 S G 设计评估活动:内部电弧试验的选择 ( I 参 考 IC C24 D d L i Iu N 2 19 E 1 / / a S G d s e , 2 7 8 C n T u e o 9 s 第 615 . 条) 0 试品是能够耐受由于电弧引起压力和温度上 升的舱室。 该舱室带一个. 形舱室, 甲, 并安装的了压 力泄放装置。压力释放装置应安装在电弧产生的相 反位置。 试品应当充上额定密度的绝缘气体( F ) S 6. 在试品上安装额定电压约为 2k 0V的套管,用来提 供单相或三相电源。电流注入点应该在可能产生最 严重情况下的位置,一般在电弧产生的相反的方
于地理限制而导致金具无法安装的问题) 。图 2显 示了线路带电运行的情况下有3 组人员在塔的顶端
工作。
3 . 1换流变压器的设计评估范例
作为一个范例,在设计评估活动中,以下典型
瓦斯继电器原理及安装使用说明
瓦斯继电器1、简介瓦斯继电器(又称气体继电器)是变压器的一种保护装置,我公司消弧/接地变常用瓦斯继电器型号为QJ1-50(QJ代表气体继电器,50代表管径),装在变压器的油枕和油箱之间的管道内,利用变压器内部故障而使油分解产生气体或造成油流涌动时,使气体继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯(浮子) 9. 干簧接点5. 磁铁 10. 挡板(继电器芯子结构)2.1气体继电器工作原理变压器正常工作时,继电器内是充满变压器油的,当变压器在运行中出现轻微故障时,因变压器油分解而产生的气体将积聚在继电器容器的上部,迫使继电器油面下降,开口杯(浮子)随之下降至某一限定位置时,磁铁使信号接点接通,发出报警信号。
若因变压器漏油而使油面降低,同样发出报警信号。
当变压器内部发生严重故障时(特别是匝间短路等其他变压器保护不能快速动作的故障),产生的强烈气体使油箱内压力瞬时升高,将会出现油的涌浪,从而在管路内产生油流,冲击继电器的挡板运动。
当挡板运行到某一限定位置时,磁铁使跳闸接点接通,将变压器从电网中切除。
2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。
允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装导气联管的方法,使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器,并方便运行现场对继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气,可以检查“报警信号”接点动作的可靠性。
将探针罩拧下,按动探针,可以检查“切除信号(跳闸)”接点动作的可靠性。
油时请先将放气塞打开,然后注油。
瓦斯继电器说明书090217
说明书三菱瓦斯继电器1.简介因为变压器内部发生故障会产生气体和油蒸气。
所以要使用瓦斯继电器。
大多数电气故障中,气体的产生是由于绝缘的破坏导致电弧或金属部件过热产生异常高温而造成的。
瓦斯继电器可检测出气体,并报警。
在突发性大事故发生时,瓦斯继电器也反映变压器油流冲击来切断电源开关,防止更大变压器更大的事故。
瓦斯继电器的最大优点在于,为变压器提供正确、快速的双重保护。
2.额定值及规范表1列出了瓦斯继电器的额定值及规范3.动作原理如图1,2,3所示瓦斯继电器安装在储油柜与油箱的连通管上。
平常继电器内发生小故障时,产生汽泡凝结在继电器油箱顶部,油漂F1下降接通报警通路,此时F2不动。
如果变压器内部发生大故障,形成大量气体,导致油在储油柜与变压器连通管中快速流动,油漂F2下降,接通断开的S2通路,这样的话,瓦斯继电器的重要好处就是如果变压器内发生任何故障他们的开关在很短时间里将接通。
4.变压器故障的原因及瓦斯继电器的作用。
从以上描述来看,变压器内部故障可根据油漂的动作分成以下两组。
第一是小故障:——绝缘故障——铁心绝缘损坏导致的短路——开关接触不良——线圈过热及过大的涡流导致的绝缘损坏——与大地绝缘的金属部件放电瓦斯继电器报警电路对以上故障动作另一个是严重故障:——套管完全损坏——相间短路——接地短路——线圈匝间短路——分接点触点间短路——变压器线圈短路以上故障瓦斯继电器动作断开变压器电源,不延时。
瓦斯继电器的用处不仅在于可以检测上述电气故障还在于可以检测下述机械故障:——漏油或低温油面下降到允许的最低限制——油泵故障导致空气进入变压器观察窗上的标度可指示产生气体的体积。
此外,变压器顶部的气体样品塞可获得气体样品。
5.瓦斯继电器的运输及安装为防止运输过程中浮子在继电器内损坏,要将闭锁装置调至“闭锁”位置,只需打开盖子用启子等工具将红色标记点调正“ACT”位置即可。
虽然在运输之前接触开关的开/关动作已经全部检测过,但经过长距离运输之后,继电器需要再检测确定,方法依照第6段所述,以便察出所有故障。
继电器的使用说明.doc
继电器的使用说明第一节继电器原理知识首先,继电器的定义是一种自动控制装置,当输入量(电、磁、声、光、热)达到一定值时,输出量会发生飞跃性的变化。
继电器是具有隔离功能的自动开关元件。
它广泛应用于遥控、遥测、通信、自动控制、机电一体化和电力电子设备。
它是最重要的控制元素之一。
.继电器通常具有感应机制(输入部件),可以反映某些输入变量(如电流、电压、功率、阻抗、频率、温度、压力、速度、光等)。
);有一个致动器(输出部分),可以控制受控电路的“开”和“关”;在继电器的输入部分和输出部分之间,还有一个连接和隔离输入量、处理功能和驱动输出部分的中间机构(驱动部分)。
作为控制元件,继电器具有以下功能:.1)扩大控制范围。
例如,当多触点继电器的控制信号达到一定值时,多电路可以根据触点组的不同形式同时接通、断开和接通。
.2)放大。
例如,灵敏继电器、中间继电器等。
可以用很小的控制量来控制大功率电路。
.3)集成信号。
例如,当多个控制信号以规定的形式输入到多绕组继电器时,通过比较和合成实现预定的控制效果。
4)自动、远程控制和监控。
例如,自动装置上的继电器与其他电器一起,可以形成程序控制电路来实现自动操作。
第二,继电器的工作原理如图所示。
当控制电路中的开关K闭合时,电磁铁将具有磁性,吸引衔铁使继电器触点接通,连接到触点的电源电路将接通。
当控制开关K关闭时,电磁铁的磁性被消除,继电器触点弹簧打开,电源电路也关闭。
第三,继电器的继电器特性当电枢开始拉入时,继电器的输入信号X从零连续增加到动作值xx,并且继电器的输出信号立即从y=0跳到y=ym,也就是说,常开触点从关到开。
一旦触点闭合,输入量x继续增加,并且输出信号y不会再次改变。
当输入值x从大于xx的值下降到xf时,继电器开始释放,常开触点断开(如图1所示)。
我们把继电器的这种特性称为继电器特性,也叫继电器输入——首先,继电器的定义是一种自动控制装置,当输入量(电、磁、声、光、热)达到一定值时,输出量会发生飞跃性的变化。
EMB气体继电器选型及使用说明
管道
公称内经
法兰盘各项尺寸
(mm) d1
(mm)
d2
d3
d4
d5
f
设备尺寸
(mm)
l
h1
h2
重量 (公斤)
25
-
-
-
- 16 185 235 90
4.2
21
(BG 25 S) (-)
连接 螺纹
G 11/2 “
25
-
-
-
- 16 185 235 90
3.6
适用 变压器 功率大小
< 5000 KVA
VEM; ELMO (国营企业)
1990
VEM 德累斯顿驱动技术股 份公司 巴雷奔电动机有限公司
VEM; ELMO (股份公司)
1993
巴雷奔电动机与设备制造 有限公司
EMB (私营企业)
前言
瓦斯继电器是由马克斯·布赫霍尔茨于 1921 年研制 发明的。他当时是卡塞尔普鲁士电学股份公司里的高级顾 问。
下浮子恒磁磁铁 (2a)
上开关系统(3)的一个或两个磁开关管
下开关系统(3a)的一个或两个磁开关管
框架 (4)
1
测试机械 (5)
挡板 (6).
5
2
挡板由恒磁磁铁拦挡,并操纵下开关系统。 3
6
3a
4
1a
2a
图 3B : 双浮子瓦斯继电器开关装置
5
Elektromotoren und Gerätebau Barleben GmbH
Elektromotoren und Gerätebau Barleben GmbH 巴雷奔电动机与设备制造有限公司
瓦斯继电器PPT课件
其它绝缘材料分解,从而产生大量的可燃性气体,人们将这种可燃性气体 统称为瓦斯气体。故障程度越严重,产生的瓦斯气体越多,流速越快,气 流中还夹杂着细小的、灼热的变压器油。瓦斯保护是利用变压器油受热分 解所产生的热气流和热油流来动作的保护。
相同。
第3页/共7页
二、瓦斯保护的构成
至延时电路
信号
切换片QB的作用:切换至虚线位置时,保护只发信号不跳断路器。用于新安装或 大修后刚投运的变压器,由于油中混入较多空气,重瓦斯保护可能误动。
出口中间继电器KCD线圈并联电阻R2目的:提高信号继电器KS的灵敏度。
出口中间继电器KCD带电压自保持线圈的目的:重瓦斯保护是靠油流冲击档板, 压力释放较快,档板可能不能保持触点的闭合状态至断路器跳开。利用其电压自 保持来满足该要求。
第1页/共7页
瓦斯继电器
第2页/共7页
动作情况:
油箱内部轻微故障时间,分解出的瓦斯气体沿连接 弯管
运动至气体继电器处,聚集在顶盖处形成一定的压力, 将变
压器油面高度压低,开口杯所受浮力减小,随油面的降 低开
始转动,使磁铁4与干簧触点15接触,从而吸引干簧触点 接
通,发出轻瓦斯信号。同理,变压器油箱漏油时,动作 情况
第6页/共7页
感谢您的观看!
第7页/共7页
阀门时。
③ 在瓦斯保护及其二次回路上进行工作时。
④ 除采油样和在瓦斯继电器上部的放气阀放气处,在其他所有地方打开放 气、放油和进油阀门时。第5 Nhomakorabea/共7页
5、 瓦斯保护投跳闸的变压器,在现场应有明显的标志,跳闸试验用 的探针 其外罩在运行中不准旋下,须在外罩涂以红漆,以示警告。 6、 户外变压器应保证瓦斯继电器的端盖有可靠保护,以免水分侵入。
瓦斯继电器原理及安装使用说明
瓦斯继电器1、简介瓦斯继电器(又称气体继电器)是变压器的一种保护装置,我公司消弧/接地变常用瓦斯继电器型号为QJ1-50(QJ代表气体继电器,50代表管径),装在变压器的油枕和油箱之间的管道内,利用变压器内部故障而使油分解产生气体或造成油流涌动时,使气体继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。
2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯(浮子) 9. 干簧接点5. 磁铁 10. 挡板(继电器芯子结构)2.1气体继电器工作原理变压器正常工作时,继电器内是充满变压器油的,当变压器在运行中出现轻微故障时,因变压器油分解而产生的气体将积聚在继电器容器的上部,迫使继电器油面下降,开口杯(浮子)随之下降至某一限定位置时,磁铁使信号接点接通,发出报警信号。
若因变压器漏油而使油面降低,同样发出报警信号。
当变压器内部发生严重故障时(特别是匝间短路等其他变压器保护不能快速动作的故障),产生的强烈气体使油箱内压力瞬时升高,将会出现油的涌浪,从而在管路内产生油流,冲击继电器的挡板运动。
当挡板运行到某一限定位置时,磁铁使跳闸接点接通,将变压器从电网中切除。
2.2工作特性3、安装与调试3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。
允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装导气联管的方法,使变压器内部的气体易于汇集在继电器内。
继电器的安装位置应便于取气样及观察继电器,并方便运行现场对继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。
从气塞处打进空气,可以检查“报警信号”接点动作的可靠性。
将探针罩拧下,按动探针,可以检查“切除信号(跳闸)”接点动作的可靠性。
油时请先将放气塞打开,然后注油。
继电器使用指南
继电器使用指南(总9页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除Relay terms and wizard继电器的使用通常人们所说的产品可靠性是指产品的工作可靠性,其被定义:在规定的条件下和规定的时间内,完成规定功能的能力。
它由产品的固有可靠性和使用性组成,前项由产品的设计和制造工艺决定,而后者则与用户的正确使用及生产厂家售前、售后服务有关。
用户使用时应注意以下各项1、线圈使用电压2、线圈使用电压在设计上最好按额定电压选择,若不能,可参考温升曲线选择。
使用任何小于额定工作电压的线圈电压,将会继续影响继电器工作,注意线圈工作电压是指加到线圈引出端之间的电压,特别是用放大电路来激励线圈,务必保证线圈两个引出端的电压值,反之超过最高额定工作电压时也会影响产品性能,过高的工作电压会使线圈温升过高,特别是在高温下,温升过高会使绝缘材料受到损伤,也会影响到继电器的工作安全,对磁保持继电器,激励(或复归)脉宽不小于吸合(或复归)时间的3倍,否则产品会处于中位状态。
用固态器件来激励线圈时,其器件耐压至少在80V以上,且漏电流要足够小,以确保继电器的释放。
3、瞬态抑制4、继电器线圈断电瞬间,线圈上可产生高于线圈额定工作电压值30倍以上的反峰电压,对电子线路有极大的危害,通常采用并联瞬态抑制(又叫削峰)二极管或电阻的方法加以抑制,使反峰电压不超过50V,但并联二极管会延长继电器的释放时间3-5倍,当释放时间要求高时,可在二极管一端接一个合适的电阻。
5、多个继电器的并联和串联供电6、多个继电器并联供电时,反峰电压高(即电感大)的继电器会向反峰电压低的继电器放电,其释放时间会延长,因此最好每个继电器分别控制后再并联才能消除相互影响,不同线圈电阻和功耗的继电器不要串联供电使用,否则串联回路中线圈电流大的继电器不能可靠工作,只有同规格型号的继电器可以串联供电,但反峰电压会提高,应予以抑制,可以按分压比串联电阻来承受供电电压亮出继电器的线圈额定电压的那部分电压。
主变本体瓦斯继电器取气方法培训
主变排油注氮装置--示意图
主变排油注氮装置--主要元件
断流阀:装设于主变油枕与瓦斯继电器之间。当主变箱体内 的油溢出流量超过80L/min时,该断流阀自动关闭,隔断油枕 的油向本体注入,并发出断流阀动作指示信号 温感火灾探测器:共8个,装设于主变箱体上高低压套管旁。 当任一温感火灾探测器检测到主变发生火灾时,该探测器发 出信号,作为本装置灭火启动条件之一 压力控制器:共2个,装设于主变消防柜内。当主变内部发生 故障使得内部油温升高导致油箱内部压力升高至设定值时, 该控制器发出信号,作为本装置防爆防火启动条件之一
气样的现场初步判断
气样取好后,应立即送回色谱试验室进行气相色谱分
析。但有时在现场急需判断气体的性质是故障产生的 可燃性气体,还是检修中未排尽的残留空气(针对新 投运及刚检修投运主变)。此时一般可采用以下方法, 作一个临时判断: 用一支带色谱进样针头1ml注射器,从气样注射器中抽 取约1ml样气,再用一支打火机点着火,将火焰调至45mm2大小,将针头对准打火机火焰,轻轻推动注射器 芯,观察打火机火焰的变化情况,如气样靠近火焰后 火焰迅速增大,则表明该气样为可燃性气体,反之火 焰没有变化,则说明可能是空气或可燃性气体含量很 低。(此方法谨供参考,气样最终结果仍以色谱试验 为准。另试验时应注意安全防火!)
旋下排油塞堵头
旋下放气塞堵头
将乳胶管、三通阀、注射器与放气塞连接取气样
气样运输保存注意事项
1、取好的气样应尽快进行分析,通常油样保
存期不得超过4天,气样保存期应更短些,建 议不超过2天。在运输过程及分析前的放置时 间内,必须保证注射器的芯子不卡涩。 2、取好的气样必须避光保存,在运输过程中 应尽量避免剧烈振荡。气样空运时要避免气压 变化的影响,注射器芯子应留有适量滑动空间。 3、装运气样注射器时最好用专用的防震取样 箱,应防止注射器意外破损,以免影响后续分 析工作。
EMB瓦斯继电器使用说明书
使用说明书变压器 – 保护继电器(瓦斯气体原理)Elektromotoren und Gerätebau Barleben GmbH德国巴雷奔电气设备公司Elektromotoren und Gerätebau Barleben GmbH目录页数1 安全说明 32 安装 4 2.1 管道安装 4 2.2 瓦斯继电器的灌充和排气 5 2.3 运输保险装置的拆除 5 2.4 信号线的连接 6 2.4.1 电力接线 62.4.2 带有预安装件雅迪连接器(Harting)的电力接线 (标识码 59) 73 功能检验 7 3.1 采用测试按钮检验 7 3.1.1 单浮子瓦斯继电器 7 3.1.2 双浮子瓦斯继电器 8 3.1.3 具有“挡板保持动作位置”功能的瓦斯继电器(标识码23或24) 8 3.2 采用检测充气筒检验 94 附加压缩空气连接口的瓦斯继电器(标示码 32) 105 轻瓦斯时操作说明 116 保养 11 * 注意附加页关于双级式瓦斯报警瓦斯继电器(标识码17)。
1 安全说明所有与瓦斯继电器相关的安装、运行和操作人员必须具备以下条件: - 受过培训并具备足够的专业知识;- 认真阅读本使用说明书。
错误操作或滥用设备将会产生以下危险:- 伤及身体和危害生命;- 损坏设备和对操作者其他物品的价值造成损失;- 损坏设备的性能。
自行打开设备将失去保修权。
为了引起对重要信息的重视,在本使用说明书中使用了三种安全说明标志。
Elektromotoren und Gerätebau Barleben GmbH2 安装2.1 管道安装瓦斯继电器(图 1/ 1 号)安装在被监控设备(变压器,接地电抗器)的油箱(图 1/ 3 号)与储油柜(图 1/ 4 号)之间的管道(图 1/ 2 号)中。
管道公称内径和瓦斯继电器公称内径必须相匹配。
安装时必须注意以下几点:• 在绝缘液中产生的气体可能会不受阻碍地流向瓦斯继电器。
EMB气体继电器选型及使用说明
EMB气体继电器选型及使用说明一、引言二、EMB气体继电器选型方式1.确定继电器额定电压在选购EMB气体继电器时,首先需要确认继电器的额定电压。
一般而言,继电器的额定电压应与使用场景的电源电压保持一致,否则可能导致继电器无法正常工作或损坏。
2.确定继电器额定电流接下来,需要根据使用场景中所承载的负载电流来确定继电器的额定电流。
继电器的额定电流应大于负载电流,以确保继电器能够稳定工作。
3.确定继电器动作压力范围EMB气体继电器的动作压力范围通常在产品参数中给出,用户需要根据实际需要选择合适的压力范围。
继电器的动作压力应与使用场景中气体压力的变化相匹配,以确保继电器能够准确感测到气体压力的变化并切换相应的状态。
4.确定继电器接线方式三、EMB气体继电器的使用说明1.安装继电器首先,需要将EMB气体继电器与气体管道连接。
连接时要注意密封性,以防止气体泄漏。
同时,还要保证继电器与管道之间没有堵塞或其他阻塞物,以确保继电器能够准确感测到气体压力的变化。
2.调节动作压力根据实际需要,可以通过调节继电器上的压力调节装置来设置动作压力。
调节时要根据使用场景的气体压力范围确定合适的动作压力值,并使用压力表等工具来实时监测压力值。
3.连接电源和负载将电源线和负载线连接到继电器的电源端和负载端。
接线时要确保电源的极性正确,以免造成继电器无法正常工作或损坏。
4.检查和测试在继电器安装和连接完成后,需要进行检查和测试。
首先,要检查继电器的接线是否正确、电源电压是否稳定等。
然后,可以通过改变气体压力来测试继电器的工作状态,并观察继电器切换状态是否正常。
5.维护和保养定期检查和维护继电器,包括清洁继电器表面、检查电线接触是否良好、检查压力调节装置是否正常等。
如果发现继电器存在问题,应及时修理或更换,以确保继电器能够持续稳定地工作。
四、注意事项1.在使用过程中,要避免继电器长期受到高温或潮湿等环境的影响,以免影响继电器的正常工作。
瓦斯继电器放气流程
不停电瓦斯继电器放气业务流程 瓦斯继电器中的气体来源主要包括变压器内部发生故障导致变压器油分解产生的气体以及变压器检修后未排尽的残留气体。
如果瓦斯继电器内集聚的气体过多,可能会导致瓦斯保护动作,从而影响正常运行,因此需要对瓦斯继电器进行放气处理。
瓦斯继电器包括有载调压开关瓦斯继电器和主变本体瓦斯继电器,其结构图如图1所示。
图1 瓦斯继电器结构图变电运维业务流程讲堂流程一:准备工器具工作前准备好扳手,抹布,安全帽等工具。
流程二:将重瓦斯保护改接信号放气前向调度申请将相应的重瓦斯保护由跳闸改接信号,取下对应保护压板。
流程三:瓦斯继电器放气1.打开瓦斯继电器外罩,并取下放气塞堵头,如图2所示。
图2 打开瓦斯继电器外罩,取下放气塞堵头2.拧开瓦斯继电器放气阀进行放气,方法为缓慢拧松放气阀螺栓,如图3所示,但注意不要拧开,松紧度以听到放气声为宜,放气时禁止触碰接线桩头和红色盖子的探针。
图3 拧开瓦斯继电器放气阀进行放气3.当放气塞中放出油时,说明瓦斯继电器中已无气体,此时应将放气阀拧紧,然后旋上放气塞堵头,并用抹布将油渍清理干净,紧固外罩螺栓。
流程四:将重瓦斯保护改接跳闸放气结束检查非电量保护装置无动作及异常信号后,向调度申请将重瓦斯保护由信号改接跳闸,放上对应保护压板;如有动作信号,应当先将保护动作信号复归,完成后与监控核对信号并汇报调度。
流程五:清理现场,填写记录对现场进行清理,整理工器具,填写工作记录,办理工作终结手续。
危险点分析及安全注意事项:1.由于本项作业为不停电作业,因此作业时应与周围带电设备保持足够的安全距离,防止误触碰带电设备。
2.应与运行中的变压器冷却器保持一定的安全距离,防止误碰转动中的冷却器扇叶。
3.瓦斯继电器一般位于高处,高处作业应当系好安全带,戴好安全帽,如使用梯子,则梯子应当有人扶持。
4.瓦斯继电器的探针用于跳闸试验,作业时禁止按下。
5.瓦斯继电器接线桩头带电,作业时禁止接触。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
使用说明书变压器 – 保护继电器(瓦斯气体原理)Elektromotoren und Gerätebau Barleben GmbH德国巴雷奔电气设备公司Elektromotoren und Gerätebau Barleben GmbH目录页数1 安全说明 32 安装 4 2.1 管道安装 4 2.2 瓦斯继电器的灌充和排气 5 2.3 运输保险装置的拆除 5 2.4 信号线的连接 6 2.4.1 电力接线 62.4.2 带有预安装件雅迪连接器(Harting)的电力接线 (标识码 59) 73 功能检验 7 3.1 采用测试按钮检验 7 3.1.1 单浮子瓦斯继电器 7 3.1.2 双浮子瓦斯继电器 8 3.1.3 具有“挡板保持动作位置”功能的瓦斯继电器(标识码23或24) 8 3.2 采用检测充气筒检验 94 附加压缩空气连接口的瓦斯继电器(标示码 32) 105 轻瓦斯时操作说明 116 保养 11 * 注意附加页关于双级式瓦斯报警瓦斯继电器(标识码17)。
1 安全说明所有与瓦斯继电器相关的安装、运行和操作人员必须具备以下条件: - 受过培训并具备足够的专业知识;- 认真阅读本使用说明书。
错误操作或滥用设备将会产生以下危险:- 伤及身体和危害生命;- 损坏设备和对操作者其他物品的价值造成损失;- 损坏设备的性能。
自行打开设备将失去保修权。
为了引起对重要信息的重视,在本使用说明书中使用了三种安全说明标志。
Elektromotoren und Gerätebau Barleben GmbH2 安装2.1 管道安装瓦斯继电器(图 1/ 1 号)安装在被监控设备(变压器,接地电抗器)的油箱(图 1/ 3 号)与储油柜(图 1/ 4 号)之间的管道(图 1/ 2 号)中。
管道公称内径和瓦斯继电器公称内径必须相匹配。
安装时必须注意以下几点:• 在绝缘液中产生的气体可能会不受阻碍地流向瓦斯继电器。
• 瓦斯继电器上红色箭头应指向储油柜;• 法兰盘各螺栓在固定拧紧时平均用力;• 通向储油柜管道角度不应低于0度,不得高于5度;• 瓦斯继电器倾斜度与液体流向垂直度不得超过5度;• 管道不能出现死硬角,管道圆弧弯度内半径应大于50毫米;• 瓦斯继电器安装地点与下一个固定点之间的管道架空长度不得超出下面给出的距离数值。
管道公称内径(毫米)255080距离(米)0,50,71,0如果距离大于给出值,则应直接在瓦斯继电器旁建立支撑点。
2.3 运输保险装置的拆除步骤如下:• 拧下大闷盖螺母(图 3/ 1 号)。
• 从大闷盖螺母上取出运输保险装置(图 3/ 2 号)。
• 取出运输保险装置后仍将大闷盖螺母拧上。
图 2 - 测试阀12图 3 - 运输保险装置的拆除122.2 瓦斯继电器的灌充和排气在确定被监控设备进入运行准备状态,并且储油柜充满绝缘液体后,瓦斯继电器须彻底排气。
步骤如下:• 从测试阀(图 2/ 2 号) 上拧下小闷盖螺母 (图 2/ 1 号)。
• 打开测试阀(沿逆时针方向旋转),让存在瓦斯继电器中空气排出。
• 当绝缘液刚刚从测试阀溢出时,马上关上(沿顺时针方向旋转)。
•将测试阀上的小闷盖螺母拧紧。
Elektromotoren und Gerätebau Barleben GmbH 2.4信号线的连接2.4.1 电力接线在瓦斯继电器内,通过电缆螺栓连接处,可引入多芯信号线。
建议使用横截面为 1.5 平方毫米的铜线。
最大连线横截面积为4.0平方毫米。
步骤如下:• 拧下四个M5规格的螺栓 (图 4/ 1 号)• 取下盖板 (图 4/ 2 号)• 电线通过电缆螺栓连接处(图 4/ 3 号)引入•电线在接线柱(图 4/ 4 号)上连接 (最大起动力矩为 3 Nm)21453图 4 - 电工接线• 旋紧缆线螺栓固紧• 盖上翻盖• 旋紧四个M5规格的螺栓 (最大起动力矩为 3 Nm)2.4.2 带有预安装件雅迪连接器(Harting)的电力接线 (标识码 59) 步骤如下:• 打开保险卡箍(图 5/ 1 号)• 取下防护盖帽(图 5/ 2 号)• 插上连接插头,注意位置正确连接•连接器用保险卡箍(图 5/ 1 号)锁紧3 功能检验此项检验可以采取通过测试按钮(力学式)或利用一个专门检测气筒(气动式)进行。
检验是在瓦斯继电器全部充满绝缘液之后施行的。
3.1 采用测试按钮检验3.1.1 单浮子瓦斯继电器步骤如下:• 拧下大闷盖螺母(图 6a/ 1 号)• 测试按钮(图 6a/ 2 号)向下按至位置止挡处,并保持这一位置• 得到监查室的功能确认• 放开测试按钮•拧上大闷盖螺母图 6a - 测试按钮1212图 5 - 雅迪连接器(Harting)Elektromotoren und Gerätebau Barleben GmbH3.1.3 具有“挡板保持动作位置”功能的瓦斯继电器(标识码23或24)具有“挡板保持动作位置”功能瓦斯继电器的结构是,当存在超过允许值过高绝缘液流速时,挡板产生反应动作,并且挡板锁定在这一位置上。
即使后来流速变小,挡板仍保持在反应动作位置。
由此触发的信号也一直连通。
必须用手动的方式,即逆时针方向旋转测试按钮才可将挡板解锁。
在挡板解锁同时,应再次检查瓦斯继电器内绝缘液液面高度。
如果需要,瓦斯继电器应进行排气。
图 6c - 测试按钮3.1.2 双浮子瓦斯继电器步骤如下:• 拧下大闷盖螺母(图 6b/ 1 号)• 测试按钮(图 6b/ 2 号)向下按至到一半位置,并保持这一位置。
(对上开关系统 -报警- 进行检验)• 得到监查室的功能确认• 测试按钮向下按至止挡处,并保持这一位置。
(对下开关系统- 断路- 进行检验)• 得到监查室的功能确认• 放开测试按钮• 拧上大闷盖螺母图 6b - 测试按钮123.2 采用检测充气筒检验步骤如下:• 从测试阀(图 7/ 2 号)上拧下小闷盖螺母(图 7/ 1 号)• 检测充气筒(图 7/ 4 号)连接胶管上的转接头(图 7/ 3 号)与阀帽口(图 7/ 5 号)连接拧紧• 打开测试阀(逆时针方向旋转)• 向瓦斯继电器内充气,直至通过浮子的下降触发磁触点式干簧管;在双浮子继电器情况下 充气直至通过上浮子的下降触发磁触点式干簧管• 得到监查室的功能确认• 检查阀(关闭(沿顺时针方向旋转)• 转接头从阀帽口上拧下• 打开测试阀,放出空气• 在绝缘液刚刚溢出时,关闭测试阀•拧紧测试阀上小闷盖螺母4325图 7 - 采用检测充气筒检验开关1Elektromotoren und Gerätebau Barleben GmbH4 附加压缩空气连接口的瓦斯继电器(标示码 32)当瓦斯继电器带有附加的压缩空气连接口(标识码为32 )时,除了可以利用测试按钮(图 8/ 1 号)对两个开关系统的功能检测,以及使用检测充气筒通过测试阀(图 8/ 2 号)充气进行上开关系统(报警)功能检查的可能性之外,另外还可采用向装有单向止回阀的压缩空气连接口(图 8/ 3 号)输入压缩空气的方法, 进行对开关系统的气动功能检验方式。
检验是在瓦斯继电器全部充满绝缘液之后施行的。
使用压缩空气对上开关系统(报警)进行气动式功能检查:压缩空气通过压缩空气嘴和输送管缓慢地向瓦斯继电器内输入,直到上浮子下降至报警功能启动。
使用压缩空气对下开关系统(断路)进行气动式功能检查:压缩空气通过压缩空气嘴和输送管引导猛然地喷向挡板,通过挡板的动作,启动断路功能。
检验之后,须将瓦斯继电器内的压缩空气通过测试阀门排放出。
在这一特殊配置中EMB公司采用两项标准相结合方式,即原不列颠1966年B.E.B.S. T2 (使用压缩空气进行功能检查)要求与原德国工业标准DIN 42566(使用检测阀进行功能检查)要求相结合。
231图 8 - 通过附加压缩空气连接口利用压缩空气进行检测5 轻瓦斯时操作说明气体警报动作后,应立即进行气体复查,以便尽快查明故障原因并尽可能避免损失的扩大。
应从瓦斯继电器内提取气样,并进行相应的原因分析工作。
对于气体的取样和运送,建议使用EMB 公司的BGS气体取样筒。
可以通过气体取样器ZG1.2获取气样。
气体取样器可以安装在被监控设备成人身高高度位置上,并与瓦斯继电器有管道连接。
气体取样之后,瓦斯继电器可进行排气。
6 保养瓦斯继电器对外界的影响不十分敏感。
假若在不考虑其本身装有其他特别附加设施情况下,在运行中不需要特别保养。
瓦斯继电器必须依照设备使用者的保养条例定期进行校验和检查。
与此同时施行指定功能的检查。
如果设备使用者对检查时间没有规定,EMB 公司建议结合常规维修保养工作,每年一次采用触动测试按钮方式进行功能检测。
11HamburgHannoverKölnFrankfurtMünchenBerlin LeipzigBarleben Magdeburg。
