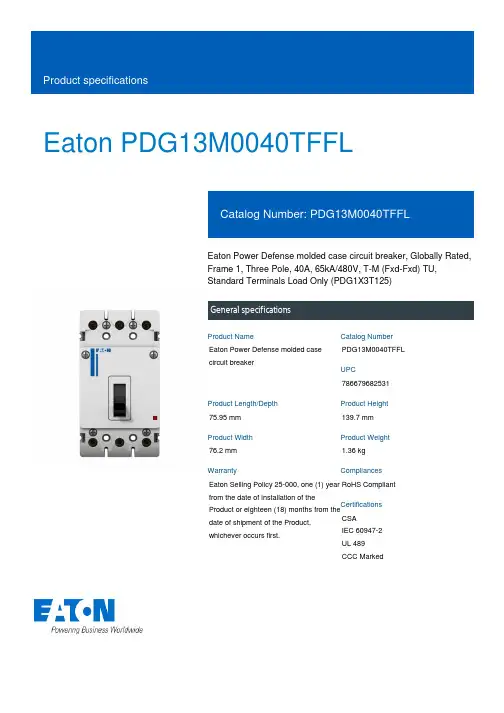

Eaton PDG13M0040TFFL 电源防护型筋膜包容熔断器商品说明说明书
Eaton PDG13M0040TFFLEaton Power Defense molded case circuit breaker, Globally Rated, Frame 1, Three Pole, 40A, 65kA/480V, T-M (Fxd-Fxd) TU, Standard Terminals Load Only (PDG1X3T125)General specificationsEaton Power Defense molded case circuit breakerPDG13M0040TFFL 78667968253175.95 mm 139.7 mm 76.2 mm 1.36 kg Eaton Selling Policy 25-000, one (1) year from the date of installation of theProduct or eighteen (18) months from thedate of shipment of the Product,whichever occurs first.RoHS Compliant CSAIEC 60947-2UL 489CCC MarkedProduct NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesCertifications40 AComplete breaker 1Three-polePD1 Global Class A T-M (Fxd-Fxd) TU600 Vac600 VStandard Terminals Load Only65 kAIC at 480 Vac 100 kAIC @240V (UL) 35 kAIC Icu @250 Vdc100 kAIC Icu/ 100 kAIC Ics/ 220 kAIC Icm @240V (IEC) 65 kAIC @480V (UL)70 kAIC Icu/ 50 kAIC Ics/ 154 kAIC Icm @380-415V (IEC) 25 kAIC @600V (UL/CSA) 35 kAIC Icu @125 VdcEaton Power Defense PDG13M0040TFFL 3D drawing Consulting application guide - molded case circuit breakers Power Defense brochurePower Defense molded case circuit breaker selection poster Power Defense technical selling bookletPower Defense molded case circuit breakers - Frame 1 product aidAmperage Rating Circuit breaker frame type Frame Number of poles Circuit breaker type Class Trip Type Voltage rating Voltage rating - max TerminalsInterrupt rating Interrupt rating range 3D CAD drawing packageApplication notesBrochuresCatalogsMolded case circuit breakers catalogCertification reportsPower Defense Declaration concerning California’s Proposition 65EU Declaration of Conformity - Power Defense molded case circuit breakersPDG1 UL authorizationPDG1 CCC certificationPDG1 CSA certificationInstallation instructionsPower Defense Frame 1 UL global handle block padlockable off only - IL012179ENPower Defense Frame 1 UL global interphase barrier - IL012176EN Power Defense Frame 1 UL global tunnel terminal (aluminum) 125A 3P - IL012166EN H03Power Defense Frame 1 UL Global variable depth rotary handle mech installation instructions - IL012308ENPower Defense Frame 1 Instructions - IL012152ENPower Defense Frame 1 UL global box terminal (steel) 125A 3P -IL012165EN H03Power Defense Frame 1 UL global DIN rail adapter 2, 3, 4-pole -IL012185ENPower Defense Frame 1-2-3-4 IP door barrier assembly instructions -IL012278ENPower Defense Frame 1 UL global interphase barrier instructions -IL012313ENPower Defense Frame 1 UL global handle block non padlockable -IL012177ENPower Defense Frame 1 UL global DIN rail adapter metal three pole -IL012187ENPower Defense Frame 1 UL global terminal shield cover IP30 3P -IL012174ENPower Defense Frame 1 UL global lock padlockable handle haspIL012180ENPower Defense padlockable handle lock hasp top off only installation instructions - IL012226ENPower Defense Frame 1 UL global screw terminal end cap kit 125A 3P - IL012163ENPower Defense Frame 1 UL global Padlockable Handle Lock Hasp -IL012225ENPower Defense Frame 1 UL global handle block padlockable -IL012178ENEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaPower Defense Frame 1 UL global DIN rail adapter three or four pole - IL012186ENPower Defense Frame 1 UL global screw terminal end cap kit metric 125A 3P - IL012171EN Power Defense Frame 1 UL Global Aux, Alarm, ST and UVR Animated Instructions.rh Power Defense Frame 3 Variable Depth Rotary Handle Mechanism Installation How-To Video Power Defense BreakersEaton Power Defense for superior arc flash safety Power Defense Frame 6 Trip Unit How-To Video Power Defense Frame 5 Trip Unit How-To Video Power Defense molded case circuit breakersPower Defense Frame 2 Variable Depth Rotary Handle Mechanism Installation How-To VideoPower Defense Frame 1 Aux, Alarm, and Shunt Trip How-To Video Eaton Specification Sheet - PDG13M0040TFFL Power Defense time current curve Frame 1 - PDG1Power Defense time current curves MCP Motor Circuit Protection – PD1, PD2, PD3Single and double break MCCB performance revisited Molded case and low-voltage breaker health Safer by design: arc energy reduction techniquesInstallation videosMultimediaSpecifications and datasheetsTime/current curvesWhite papers。
TEP-I-F说明书1要点
产品概述GZDW 微机型系列高频开关电源直流系统广泛适用于发电厂、变电站，作为高压断路直流操作机构的正常分合闸、继电保护、信号母线等使用的操作电源及事故时分合闸、照明、控制、通信等用的直流电源。
技术要求正常使用条件：•海拔不超过2000m。
•周围空气温度不低于-10℃，不高于+45℃，在设备停用期间，周围空气温度允许为-25℃至+50℃。
•周围空气的最大相对湿度不超过98%（相当于周围空气温度为25℃时）。
•安装地基无振动和冲击，垂直倾度不超过5%。
•运行地点无剧烈导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。
•周围空气温度变化率不超过5℃/h，相对温度变化率每小时不超过5%。
•交流电网电压波形为正弦波，电网电压幅值的持续波动范围不超过额定值20%。
•交流电网频率波动范围不超过5%。
•室内使用，且通风良好。
型号命名：G-镉镍蓄电池或电流流电压种类 Q-铅酸蓄电池 M-免维护蓄电池 C-充电柜K-馈电柜Y-充电馈电一体柜柜体含义 D-电池柜J-交流柜主要特性本设备由充电馈电柜（一体柜）和蓄电池柜或充电柜、馈电柜及蓄电池柜等组成。
工作原理•充电浮充电装置采用多个高频开关电源模块并联组成，N+1备份，即在用N个模块满足电池的充电电流（0.1C10）加上经常负荷电流（合闸电流除外）下，选用N+1个模块即可。
如对200AH直流系统：充电电流（0.1×200AH）+ 经常负荷电流（约5A）= 25A•系统可以选用任何接线型式，其典型接线方式见《GZDW微机自控高频开关电源直流系统典型设计》（泰坦公司）。
•系统输出特性：系统输出特性见图1。
1.均衡充电状态为从图1中A点开始充电，A-B之间的区域为恒流充电区域；2.当蓄电池电压上升至均衡充电电压值B点后设备进入恒压充电工作方式，B-C段为恒定电压区域，均衡充电在给定的时间内结束。
均衡充电结束后，自动转换到浮充电压状态，蓄电池持续在完全充满状态，在D-A段工作。
TEP-F系列电阻型恒流放电装置产品说明书要点
TEP-F系列电阻型恒流放电装置说明书（V1.0）珠海泰坦科技股份有限公司概述蓄电池作为备用电源在直流系统中起着极其重要的作用，从而在电力、通信、金融、交通等各行各业中得到广泛的应用。
判断蓄电池组性能的好坏，最可靠和最有效的方法就是对蓄电池组进行核对性放电。
目前常用的放电设备主要使用可变电阻、电阻盘、碳棒、水槽等，需要人工调节放电电流，控制精度低，工作繁复，劳动强度大。
若采用相控逆变方式对电池放电，虽没有上述缺点，但其为脉冲放电，电流纹波很大，对电池造成不良影响，并对电网造成很大污染。
若在放电过程中电网停电，有可能引发意外事故。
珠海泰坦科技股份有限公司研制开发成功的TEP-F系列PTC电阻型恒流放电装置采用新型功率元件，全新的控制原理，体积小，重量轻，放电电流在大范围内连续可调，稳流精度高。
监控单元采用大屏幕液晶全中文显示，友好的菜单式人机操作界面，完成对装置运行参数和工作状态的监控，在达到放电终止电压或设定时间后能自动停止放电，监控单元自动计算处理放电数据和放电曲线。
通过通讯接口，监控单元可将实时数据后台监控系统，完成数据记录、分析、报表和打印等工作。
产品特点●本装置采用新型的陶瓷电阻做为放电负载，同时采用先进的PWM闭环控制方式，可连续调控放电电流，实现定电流恒流放电。
在放电时，监控单元对蓄电池组电压进行监测，当蓄电池组满足以下三个条件时，放大器停止放电。
一：电压低于放电终止整定电压；二：放电时间到达整定时间；三：安时数到整定值时，三个条件满足任何一条放电器自动停止放电。
●可与本公司研制的蓄电池端电压采集单元BMCU-A配套使用，自动监测蓄电池组每节电池的电压，当蓄电池组中某节电池电压下降到放电终止电压时，自动停止放电，使每一节电池放电电压均得以精确监控。
●在放电过程中，显示放电电压、电流、容量、时间及放电曲线。
数据可通过通讯接口传送至计算机后台监控系统，通过后台分析软件对放电数据进行记录、分析、制作报表和打印等。
超级电容器放电模组操作说明书
本品为超级电容器模组“ ”专用实验放电模组。
请不要将其用于以下目的。
在本公司“MDKA150S8R3PE6111A ”以外的用途、量产品、装入与人类生命相关的设备如果未按照使用说明书中描述的方式使用，在某些情况下会有损坏或火灾的风险。
请用户进行安全设计，以免因本产品的故障而发生人身伤害或火灾事故。
请注意，对于使用本产品时发生的任何故障或损坏，我司概不负责。
本产品的规格和本使用说明书的内容如有变更，恕不另行通知。
专为MDKA150S8R3PE6111A 设计，用于实验的放电模组。
电路配置为非隔离DCDC转换器。
标准输出电压为12.125V，输出电流为15A。
输出电压是固定的，但可以根据安装可选项在 3V 至 25V 的范围内选择。
表 1.电气部分安装位置端子 Ref名称J1Vin (+)J2Vin (-)J3Vout (+)J4Vout (-) ※安装在PCB板上时， 请注意PCB表面的变形。
注意事项超级电容器放电模组操作说明书 型号: N3JXJDoc No. U23J010050日本贵弥功株式会社 概要PCB FR-4 (t=1.6mm) 1. 尺寸图・端子说明规格A面：丝印范围内B面：非焊盘区域最大 0.5NmM4 内螺纹(镀黄铜 - 锡)2Pin 连接器安装推荐方法螺丝固定部位项目内容四个角孔φ3.2mm J5On/Off拧紧扭矩图1. 尺寸图MDKA150S8R3PE6111A标准可组合的超级电容器的串联数最小：3串联（3s），额定电压7.5V 最大：12串联（12s），额定电压30V ※ 单体额定电压假定为2.5V 可将多个电容并联12.125V *1. 最大输出电流时的允许工作时间为1分钟。
*2. 当电源处于升压操作时（输入电压>输出电压）， 有可能超出规格项目6.5V 安装选项6～30V 2. 规格p-p 150mV max *2输入输出15A max (有时间限制) *125A max 96% max电压范围起始电压电流效率电压输出电压精度电流 4. 序列图 3. 控制框图环境-40～85℃-40～70℃自然空冷形状65 x 90 x 13mm50g重量±0.1V+2%3～25V纹波电流存储范围工作范围冷却方式尺寸输入 Vin 端子Ref:请将超级电容器连接至 J1&J2。
ANDF-2型蓄电池放电仪说明书资料
ANDF-220V/200A型蓄电池智能放电装置ANDF-220V/200A型蓄电池智能放电装置使用说明书河南省安耐德电力设备有限公司目录LIST第一章概述Chapter I General1.1 概述General1.2 产品特点Characteristics1.3 技术指标Technical indexes第二章用户操作界面Chapter II User’s operation interface2.1使用建议Application recommendation2.2接线Wiring2.3基本操作方法Basic operation method2.3.1 基本特点Basic features2.3.2 用户操作键盘User’s operation keyboard2.3.3 基本操作方法Basic operation method第三章接口定义及注意事项Chapter III Definitions of interface & Notes3.1智能放电装置接口Interface of intelligent discharge devic3.2 注意事项NotesJZ-BID-Ⅱ型蓄电池智能放电装置使用说明书手册导读Guidelines to the Instruction本手册的定位Positioning详细介绍了ANDF-220V/120A型蓄电池智能放电装置的基本原理功能性能和特点结构与接口并给出了相关的图表This Instruction detailed the basic principle, functions, performance,characteristics, structure and interface as to the JB-BID-II accumulatorintelligent discharge device, including relevant figures.本手册的主要用途Main use of the Instruction1. 产品技术推广和制作标书技术条款Technical promotion of products, used as technical terms for tender2. 用户操作过程的参考Reference in terms of operation3. 指导工程设计单位完成电力机房电源工程设计Guidance for engineering design unit to complete the powerengineering design for power room4. 用户的参考资料Referential material for users读者Readers 工程设计选型人员Type selection staff for engineering电力操作电源用户User for power operation技术推广和投标人员Technical promoter and tender staff第一章概述Chapter I General1.1 概述General蓄电池作为备用电源在直流系统中起着极其重要的作用,从而在电力、通信、金融、交通等各行各业中得到广泛的应用。
电厂直流系统及蓄电池运行维护规程
电厂直流系统及蓄电池运行维护1.一技术规范1.1.充电装置基本参数：1)充电装置名称:TEP-M20/220-B1.1.1.充电装置AC-DC模块参数1)额定输入交流电压:(380±15%)V,三相三线；2)输入电压频率：(50±5%)Hz。
3)交流输入电源不对称度：≤5%4)输出电压：DC198-270 V、99-135V5)额定电流：DC 10A、20A、30 A（220 V）6)DC 20A、30A、40 A（110 V）7)稳压精度：≤±0.5%8)稳流精度：≤±0.5%9)纹波系数：≤0.2%10)效率：≥93%11)功率因数：≥0.912)噪声：自然冷却≤45dB，强迫风冷≤55dB。
13)重量：16kg（10A/220V、20A/110V）、18kg（20A/220V、40A/110V）、27kg（30A/220V）14)冷却方式：自然冷却（10A/220V、20A/110V）、智能风冷（20A/220V、40A/110V、30A/220V）15)开机浪涌：软启动，无开机浪涌。
1.1.2.充电装置DC-DC模块参数1)输入电压: DC 198-286V, 99-143V；2)输入电压纹波系数：≤5%。
3)交流输入电源不对称度：≤5%4)输出电压：DC42-58V、20-27V5)额定电流：DC 20A、30 A6)稳压精度：≤±0.5%7)稳流精度：≤±0.5%8)纹波系数：≤0.2%9)效率：≥93%10)噪声：≤45dB11)重量：14kg12)冷却方式：自然冷却1.1.3.充电装置直流监控模块参数1)型号：TEP-I-F2)充电:充电时采用恒流方式，向蓄电池提供稳定的直流电流。
3)浮充电:浮充电采用恒压方式，充电模块输出端并联后经逆止二级管接到动力母线上，再经熔断器接到蓄电池组上。
动力母线经降压装置接到控制母线。
当交流电中断时，充电机无直流电压输出，此时蓄电池电压经过降压装置加到控制母线上，使控制母线供电连续。
合众电气设备制造有限公司 HZJF-121 模拟局部放电检测仪 使用手册说明书
HZJF-121模拟局部放电检测仪使用手册武汉市合众电气设备制造有限公司尊敬的顾客感谢您使用本公司的产品。
在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！u慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
u安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当设备连线处联机状态时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品做联机试验前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无产品盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
TEP-G-F说明书(new)
TEP-G-F分布式微机绝缘监测装置拟制/日期审核/日期批准/日期说明书概述TEP-G-F分布式微机绝缘监测装置是在我公司TEP-G-E的基础上最新开发出的一款分布式绝缘监测装置。
本装置采用一台主机与多台采集单元通过通信方式，在线监测直流电源系统母线及馈电支路的绝缘状况、支路开关状态，及时发现接地故障，确保直流供电的安全。
本装置性能可靠，功能完善，人机界面友好，可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
功能特点1. 可接8台支路传感器采集单元GMCU-C（32路支路绝缘状态监测）和8台支路开关状态采集单元XMCU-A（32路支路开关状态采集），或者16台支路传感器和支路开关状态采集单元GMCU-D（16路支路绝缘状态监测和16路支路开关状态）。
2. 可采集4路直流电压，用于对两段母线的合母、控母、负母对地电压的测量；2路交流电压测量，用于检测两段母线正母、负母对地的交流量。
3. 同时在线监测最多256路支路的接地状况，显示接地支路号、接地极性、支路接地电阻和接地时间。
4. 在线测量并显示母线电压、负母线对地电压、正负母线对地电阻、正负母线对地交流量。
5. 采用直流传感器，无需在母线或支路上打入任何信号，不受对地大电容的影响。
6. 软件自动跟踪传感器零点，避免因传感器零点漂移而引起的误告警。
7. 当正、负母线绝缘同时降低时，也能正确检出接地电阻值。
8. 环路运行监测。
9. 自动绘制母线接地电阻近一个月的变化趋势曲线。
10.在已有支路接地告警时，仍可监测到新的支路接地告警。
11.如有电压告警、接地故障、空开脱扣及开关变位时都有记录产生，并可存储最新256条，掉电后记录仍可保存。
12.可设置母线电压告警上下限、交流过压、直流偏移、接地电阻告警下限、平衡电阻值、母线段数、母线电压等级、各段支路总数。
13.告警节点输出，包括母线接地告警、母线过压告警、母线欠压告警、母线串接、空开脱扣、装置异常。
PEF系列功率因数控制器说明书
5.2 手动模式 手动功能只作用于补偿电容器的强制投切。
按 Esc 键进入主菜单,操作 ▲、▼键选择“手动控制”,操作“Enter”键,进入手动状 态。
如某路电容值反显时，表示已被投入，否则表示未投入，下图分别为 PEF2000 系列手动界面
7 开箱检查................................................................................................. 13
8 简单故障排除.........................................................................................13
湿度。 ⑶ 海拔高度：不超过 2500 米。 ⑷ 环境条件：周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安
装地点不能剧烈振动。 选型列表
型号
参数描述
外形尺寸
安装尺寸
PEF2100 06 6 步控制，接触器投切应用 144×144×95 138×138
PEF2100 12 12 步控制，接触器投切应用 144×144×95 138×138
３.２无功补偿 取样物理量为无功功率与功率因数（复合型），无投切振荡。 Y 型（单相分补）补偿方式 Δ型（三相共补）补偿方式 Y+Δ综合补偿方式
４、技术参数
４.１基本参数 电源电压
取样电压 电源频率 取样电流 整机最大功耗 控制输出接点
４.２测量精度 电压
电流 有功功率 无功功率 频率 功率因数
４.３控制参数
5.3.1 密码确认（出厂预置 0000） 按“ENTER”键进入，输入密码。
放电仪技术手册
放电仪说明书上海青辰电源有限公司QCFD-1放电仪用户手册上海青辰电源有限公司地址：上海市嘉定区外冈工业园区汇仁路1777号邮编：201806网址：客服热线：（+8621）69575838技术支持：（+9621）69575822传真：+（8621）69575528E-mail：sh_qcelec@前言感谢您使用本公司的QCFD系列产品。
本手册适用于QCFD-1系列智能放电仪产品。
由于智能放电仪设备内存高电压，请在安装、使用前查阅本手册的相关内容。
声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系经销商，我们将竭诚为您服务。
目录第一章使用须知 (5)1.1 接受产品时确认 (5)1.2 安全说明 (5)第二章系统简介 (6)2.1 概述 (6)2.2 主要特点 (6)第三章主要性能指标与技术参数 (7)3.1 主要技术参数 (7)3.2 主要性能指标 (7)第四章安装调试 (8)4.1 安装准备 (8)4.2 安装 (8)第五章使用操作 (9)5.1 上电开机 (9)5.2 操作界面 (9)第六章放电仪型号选择 (11)第七章通信接口 (11)第一章使用须知1.1 拆箱检查本产品在出厂前，均作严格的检测、测试，但考虑到运输等原因，请确认：1.包装是否完善，是否有变形或损伤。
2.打开包装后，先检查智能设备是否在运输过程中受到损坏，仔细清点包装箱内物品是否和装箱单一致。
若有缺损，请在购置设备半个月内与代理商或厂商联系。
1.2 使用前的准备工作1. 安全说明本设备中存在高温和高压，只有经过培训合格的专业人员才能进行安装、操作和维护。
在设备安装、操作和维护中，必须遵守所在地的安全规范和相关操作规程，否则可能会导致人身伤害或设备损坏。
手册中提到的安全注意事项只作为当地安全规范的补充。
本公司不承担任何因违反通用安全操作要求或违反设计、生产和使用设备安全标准而造成的责任。
并联电容器使用说明书范文
AAM型滤波电容器使用说明书杭州银湖电气有限企业本说明书合用于频次50赫兹沟通电力系统提升功率因数用的并联电容器（以下简称电容器）1、产品型号命名及表表示义A □M □—□—□W户外式（户内式不用字母表示）相数（1表示单相，3表示三相）额定容量（千乏，kvar）额定电压（千伏，kV）全薄膜介质浸渍剂［F表示二芳基乙烷，A表示苄基甲苯］滤波电容器比如：AFM11/√3—100—1W。
表示：滤波电容器，二芳基乙烷浸渍全膜介质，额定电压为11/√3千伏，额定容量为100千乏，单相，户外式。
2、构造电容器由箱壳和芯子构成，箱壳用薄钢板密封焊接制成。
箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊攀，一侧吊攀上装有接地螺栓。
电容器芯子由若干个元件和绝缘件迭压构成。
元件用电容器膜作为介质，铝箔作极板卷制构成。
为适应各样电压，在芯子中元件接成并联或串连，依据用户需要可在电容器内部装有放电电阻。
千伏及以上的电容器每台可装备独自的外装熔断器。
3、技术数据所有系列电容器装置于一般天气条件，在环境温度-50℃～+55℃，海拔高度不超出1000米的地域使用。
电容器的实测电容与额定值的偏差不超出标准值的+10%～-5%。
电容器在工频沟通的额定电压下，温度为20℃时的消耗角正切（tgδ）值应切合表1。
凡内部装有放电电阻的电容器消耗角正切值同意增大。
电容器及电容器元件的工频稳态过电压和相应的运转时间应切合表2。
为了延伸电容器的使用寿命，电容器应常常保持在不超出额定电压下运转。
电容器应能蒙受第一个峰值电压不超出2√2U n连续1/2周波的过渡过电压。
电容器同意在因为电压高升及高次谐波惹起的不超出的稳态过电流下长久运转。
关于电容量有最大正偏差的电容器，这类过电流同意达到。
为了延伸电容器的使用寿命，电容器应保持在额定电流下运转。
电容器应能蒙受100倍电容器额定电流的涌流冲击，每年这样的涌流冲击不超出1000次，此中若干次是在电容器内部温度低于0℃与下限温度之间发生的。
优利德 UT804使用手册真有式值数字台式万用表 说明书
UT804使用说明书序 言尊敬的用户：您好！感谢您选购全新的优利德仪表，为了正确使用本仪表，请您在本仪表使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪表一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
1目录项目 页一、概述二、开箱检查三、安全工作准则安全四、国际电气符号五、综合指标六、外形结构图七、旋钮开关及按键功能八、LCD显示器九、测量操作说明 1、直流电压测量 2、交流电压测量 3、直流mV电压测量 4、交直流电流测量 5、电阻测量 6、电路通断测量 7、二极管测量 8、电容测量 9、频率/占空比测量 10、温度测量3345567810101112131618192021222项目 页11、(4～20mA)%测量12、自动关机功能十、技术指标1、直流电压测量2、交流电压测量3、直流电流测量4、交流电流测量5、电阻测量6、电容测量7、频率测量8、占空比9、二极管测量10、电路通断测量11、温度测量12、(4～20mA)% 测量十一、保养和维修1、一般的保养和维修2、更换保险丝管3、更换电池十二、RS232C接口1、RS232C接口连接2、USB接口连接232432323334353637383939394041424242434444454三、安全工作准则安全本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1安全标准进行设计和生产。
符合双重绝缘过电压标准CAT I 1000V、CAT II 600V和污染等级Ⅱ的安全标准。
如果未能按照有关的操作说明使用仪表，则可能会削弱或失去仪表为你提供的保护。
使用前要检查仪表和表笔，谨防任何损坏或不正常的现象，如果发现任何异常情况：表笔裸露、机壳损坏、液晶显示器无显示等等，请不要使用。
严禁使用没有后盖和后盖没有盖好的仪表，否则有电击危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TEP-F系列电阻型恒流放电装置说明书（V1.0）珠海泰坦科技股份有限公司概述蓄电池作为备用电源在直流系统中起着极其重要的作用，从而在电力、通信、金融、交通等各行各业中得到广泛的应用。
判断蓄电池组性能的好坏，最可靠和最有效的方法就是对蓄电池组进行核对性放电。
目前常用的放电设备主要使用可变电阻、电阻盘、碳棒、水槽等，需要人工调节放电电流，控制精度低，工作繁复，劳动强度大。
若采用相控逆变方式对电池放电，虽没有上述缺点，但其为脉冲放电，电流纹波很大，对电池造成不良影响，并对电网造成很大污染。
若在放电过程中电网停电，有可能引发意外事故。
珠海泰坦科技股份有限公司研制开发成功的TEP-F系列PTC电阻型恒流放电装置采用新型功率元件，全新的控制原理，体积小，重量轻，放电电流在大范围内连续可调，稳流精度高。
监控单元采用大屏幕液晶全中文显示，友好的菜单式人机操作界面，完成对装置运行参数和工作状态的监控，在达到放电终止电压或设定时间后能自动停止放电，监控单元自动计算处理放电数据和放电曲线。
通过通讯接口，监控单元可将实时数据后台监控系统，完成数据记录、分析、报表和打印等工作。
产品特点●本装置采用新型的陶瓷电阻做为放电负载，同时采用先进的PWM闭环控制方式，可连续调控放电电流，实现定电流恒流放电。
在放电时，监控单元对蓄电池组电压进行监测，当蓄电池组满足以下三个条件时，放大器停止放电。
一：电压低于放电终止整定电压；二：放电时间到达整定时间；三：安时数到整定值时，三个条件满足任何一条放电器自动停止放电。
●可与本公司研制的蓄电池端电压采集单元BMCU-A配套使用，自动监测蓄电池组每节电池的电压，当蓄电池组中某节电池电压下降到放电终止电压时，自动停止放电，使每一节电池放电电压均得以精确监控。
●在放电过程中，显示放电电压、电流、容量、时间及放电曲线。
数据可通过通讯接口传送至计算机后台监控系统，通过后台分析软件对放电数据进行记录、分析、制作报表和打印等。
●具有多种故障保护功能，安全可靠。
体积小、重量轻，操作容易，使用方便。
产品规格及技术参数型号命名：TEP-F□□□/□□□-□□□设计序号（以英文字母A、B、C等表示）控制方式（P：普通型；Z：智能型）结构形式（1：机架式；2：便携式；3：推车式；4：机柜式）额定电压 V额定电流 A电阻型恒流放电装置标准产品及结构形式：机架式：TEP-F50/220-1PA；TEP-F80/110-1PA。
便携式：TEP-F30/220-2ZA；TEP-F50/110-2ZA；TEP-F100/48-2ZA。
推车式：TEP-F150/220-3ZA；TEP-F200/110-3ZA。
标准机柜式：额定电流在200A以上时，采用标准机柜式。
注：1）上述所列额定电流表示采用此种结构时最大放电电流。
2）对普通型，其监控可由系统监控单元完成。
主要技术参数：输入电压范围：170V-264V或85V-132V或40V-56V稳流精度：≤±1%电流连续调节范围：20A通讯接口：RS232/RS485（智能型）注：对不同的放电电流，若采用智能型放电装置，则直接通过设置放电电流，装置自动完成；若采用普通型放电装置，则需通过切换开关调节按以下关系调节：放电电流-10A≤放电电流≤放电电流+10A操作使用使用建议：1）通过放电可校验蓄电池组实际容量，放电参数可按10小时放电率设置，放电时间可设为2-10 小时。
核对性放电测试时,要求环境温度30℃以下，通风良好；2）需对蓄电池组进行放电时，最好将蓄电池组完全退出运行后进行放电；3）在进行放电过程中，建议操作人员不要离开现场，以及时处理可能发生的故障。
操作使用（智能型）：TEP-F智能型蓄电池放电装置微机监控单元采用大屏幕液晶屏，全中文显示，友好的菜单式人机操作界面，完成对装置运行参数和工作状态的监控。
※前面板监控单元前面板有显示屏和9个按键。
按键分为“翻页”、“增加”、“减少”、“左移”、“右移”、“确认”、“复位”，“设置”、“消音”用户可通过这些按键来查看实时数据、修改定值、放电试验等。
※操作说明开机及复位：打开监控单元工作电源开关后，显示屏变亮，显示系统首页，如下图。
装置在显示首页的同时，完成初始化。
开机时如出现花屏、死机现象或装置在运行过程中如有异常现象，都可按“复位”键，使系统恢复正常。
实时数据显示屏：实时数据显示屏分“实时测量”、“告警显示”两屏，通过“翻页”键切换。
分别如下图所示：在此屏按确认键，开始放电或停止放电。
注意开始放电时，放电时间及放电容量从零开始计算，因此，若放电过程中由于某种原因中断放电后又继续放电，放电时间及放电容量从新开始计算。
最后一行数据为系统时间。
有告警时，监控单元会自动从显示数据屏迅速跳到告警屏（告警屏为虚拟，一屏最多可显示7个告警）。
系统主菜单：按“设置”键，进入主菜单屏：按“▲”键或“▼”，可上下移动光标，选择相应的菜单。
放电曲线：在主菜单中选“放电曲线”，按“确认键”，进入放电曲线屏：从放电开始至放电结束，蓄电池组电压、电流随时间（24h）变化曲线。
按“设置”键返回“系统主菜单屏”。
蓄电池巡检：在主菜单中选“电池巡检”，按“确认键”，进入（当配有蓄电池端电压采集单元时，有此功能）。
本装置可最多检测18节（组）电池。
按“设置”键返回“系统主菜单屏”。
注: TEP-FI-A监控单元可以通过RS485口与蓄电池端电压采集单元BMCU-A通信，对蓄电池组18节蓄电池端电压进行监测，订货时请注明。
告警记录：在主菜单中选择“告警记录”菜单，按“确认”键进入告警记录屏：NO. 003 表示是第3条告警记录，时间是2004年6月3日，10点37分48秒，告警内容是：电池放电停止，放电容量是1.1AH。
按“▲”或“▼”键，可逐条查看告警记录。
最多能够保存256条告警记录。
按“设置”键，返回系统主菜单屏。
系统参数：在主菜单中选择“系统参数”菜单，按“确认”键进入密码屏：输入正确口令，按“确认”键，进入系统参数第一屏：按“翻页”键，进入系统参数第二屏：停止电池电压：蓄电池组电压降到此电压时，放电自动终止；停止单体电压：当接有蓄电池端电压采集单元时，若任一节蓄电池电压降到此电压，放电自动终止；电池放电电流：根据蓄电池Ah数确定放电电流，一般按0.1C10A选择；放电停止时间：允许蓄电池放电时间。
放电时间到，放电自动停止；电池电压过压：蓄电池组电压高过此电压时，将有声光告警；电池电压欠压：蓄电池组电压低于此电压时，将有声光告警；电池告警差压：当任一节电池电压与电池组的算术平均值之差大于此电压时，将有声光告警；系统口令：进入系统参数设置屏和通道校准屏的口令；电池路数：当接有蓄电池端电压采集单元时，表示电池节数；通讯地址：通讯时本装置地址（应小于255，且不为0）；通讯速率：串口通讯速率，可设为300、1200、2400、4800、9600bps；通讯方式：选择RS485/RS232；通讯规约：可选择不同的通讯规约。
0：泰坦规约；系统时间：设置装置时间。
通过左移、右移键移动光标至所需修改处，用增加、减少键修改数据，然后按确认键保存。
如修改成功光标自动右移一位。
修改完所有数据后按设置键返回系统菜单屏。
通道校准：在主菜单中选择“通道校准”菜单，按“确认”键进入密码屏。
输入正确口令，按“确认”键，进入直流系数屏，可校准电池电压、电流的系数和零点：UB：电池电压IB：电池电流按“翻页”键，进入电池系数屏：注：“通道校准”在出厂前已调整好，现场一般不需要调整。
监控端子：●监控模块端子见图(1)●监控模块端子说明见图(2)●通讯口RS232/485: 2脚是接收口RXD（RS485A），3脚是发送口TXD（RS485B），5脚为地，用于与上位机通信。
●功能端子（从背面看，从右到左共24脚）：1脚为蓄电池组电压测量正极、2脚为蓄电池组电压测量负极；3脚为蓄电池电流测量分流器输入-BFL；4脚为蓄电池电流测量分流器输入+BFL；5~6脚为输入信号采集备用端；7脚为开关机正输出端；8脚为开关机负输出端；9脚为调流正输出端；10脚为调流负输出端；11脚是内部通讯RS485-(B)端、12脚是内部通讯RS485+(A)端，用于与采集单元BMCU-A通信。
13~20为继电器控制输出备用端；21~23为继电器告警接点输出备用端，24脚为公共端。
蓄电池放电管理：●一般标准恒流放电电流按蓄电池容量的0.1C10A选取，如对200Ah蓄电池，放电电流可设置为20A，放电容量采用安时计量。
●在对蓄电池进行核对性放电时，一般放电时间可设为2-10h；放电终止电压按1.8V（2V电池）乘蓄电池节数设置。
●当配有蓄电池端电压采集单元时，应对单节蓄电池放电终止电压进行设置，以防过放电造成蓄电池损坏。
一般蓄电池放电终止电压可设置为：对12V蓄电池,蓄电池放电终止电压为10.8V；当任一节蓄电池电压降到上述电压，自动停止放电。
●当直流系统只有一组蓄电池时，若需对此组蓄电池进行核对性放电，建议按蓄电池容量的40~60%进行核容。
后台软件：TEP-F系列智能型蓄电池放电装置可选配后台分析软件，通过上位机对放电数据进行分析，若需要订货时请注明。
※设备随机应带技术文件●系统电气原理图●TEP-F系列电阻型恒流放电装置产品说明书●TEP-F系列电阻型恒流放电装置二次接线图●出厂试验报告●合格证●设备装箱清单※包装、运输及保管●包装：包装应使用能防潮、防尘、不受机械损伤的全封闭包装箱。
●运输：产品在运输中不应有剧烈振动、撞击和倒置。
●保管：设备应存放在通风良好的场所，避开高温，尘埃和金属粉末物质，在存放场所应有防雨、防潮、防日晒措施。
附：TEP-FI-A电阻型恒流放电装置通信规约一、总则本规约使用于上位机（或称主机）与一个或多个其它智能设备（或称RTU）进行通讯，采用问答式通讯方式。
信息传输为异步方式，报文内容以字节为单位，附加起始位、停止位。
在信道传送顺序如下：基本字节格式都是10位：M：停止位B0~B7：数据位S：起始位二、报文格式1、数据长度L包括控制域、设备地址、控制参数、数据D0~Dn 的字节个数。
2、帧校验和CS=控制域+设备地址+控制参数+数据D0+…+Dn的算术和（不考虑溢出位即256模和）。
3、设备地址为0FFH时为广播命令，所有设备都能响应，所以主机及设备禁用。
三、 规约详解1、 报告数据：主机 RTU注：1） 电压、电流值均为16进制有符号定点小数，电压单位为V ，电流为A ，电池组电压、电流=传送值/10，单节电池电压=传送值/1000。
2） 设备状态字节STATE ：STATE=00H 时，无故障；STATE 对应位为1时为故障，其定义如下：STATE0：蓄电池组过压；STATE1：蓄电池组欠压；STATE2：单体电池差压告警；STATE3：电池容量不足。
