锻钢角式截止阀概述
截止阀又称截门阀
截止阀又称截门阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
中文名截止阀外文名stop valve作用切断、调节和节流分类通道方向类用途类别名截门阀链接法兰连接、丝扣连接、焊接连接目录1工作原理▪截止阀工作原理及特性2分类▪根据通道方向▪根据用途3产品对比4优缺点5安装方法6主要标准7相关知识8操作9力矩分析10工作原理11维护12国标性能参数1工作原理截止阀，也叫截门，是使用丝扣截止阀图解丝扣截止阀图解最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
角式截止阀
450
42
24
8-φ18
240
455
495
50
26
8-φ18
280
530
560
64
28
8-φ23
320
605
650
85
30
8-φ23
360
650
770
155
b
z-φd
Do
H1
H2
W
16
4-φ14
120
245
270
7.5
16
4-φ14
120
250
275
8.8
16
4-φ14
140
260
290
11
18
4-φ18
278
3
22
8-φ18
280
450
495
50
24
8-φ23
320
530
590
60
28
8-φ25
公称通经
L
DN(mm)
NPS(inch)
15
1/2
90
20
3/4
95
25
1
100
32
11/4
105
40
11/2
115
50
2
125
65
21/2
145
80
3
155
100
4
175
125
5
200
150
6
225
200
8
275
250
10
325
300
12
375
15
锻钢截止阀使用说明书
承插焊锻钢截止阀使用说明书编辑：校对：核准：日期：1. 总则该系列阀门用于关闭、开启和节流管道介质，通过手轮操作来控制的截止阀。
阀杆以垂直的方向移动，当顺时针旋转手轮时，阀瓣下降，阀门关闭；当逆时针旋转手轮时，阀瓣上升，阀门开启。
2. 产品描述2.1 设计与制造：JB/T 7746、API 6022.2 结构长度：按制造商标准2.3 温度-压力等级：GB/T12224、ASME B16.342.4 承插焊端：GB/T12224、ASME B16.112.5 检查和试验：JB/T 9092、API 5982.6 公称尺寸：DN15~DN1002.7 公称压力：PN10~PN420、150LB~2500LB2.8 结构简图见图13．阀门储存3.1阀门应储存在封闭、干净和干燥室内，附近不得有挥发性腐蚀介质。
3.2 阀瓣应处于关闭状态，通道两端应用可靠的固接木制、木纤维或塑料端盖以防护阀门内部。
3.3 长期存放的阀门应进行定期检查和清理，以免玷污。
特别是清理阀座密封面的表面，以防止被损坏。
并且在机加工表面涂上防锈油。
3.4 存放期超过18个月的，在安装前应重新试验，超过24个月的，安装前应更换易损件并重新试验，以确保阀门结构及功能的完整性4．阀门安装4.1 安装前，确保阀门上的标识和铭牌内容与使用要求相符。
4.2 安装前，检查阀门的通道和密封面。
确保没有任何异物及有害物质的侵蚀。
4.3 安装前，确保所有的螺栓已拧紧。
确保填料被压紧，但不应防碍阀杆的移动。
4.4 安装前，检查阀门的流向标记，以确保阀门正确的安装方向。
4.5 安装阀门的位置应是方便于检测和操作的。
尽量水平安装，阀杆垂直朝上。
4.6 不得利用手轮和任何螺栓进行阀门的起吊。
4.7 安装时，阀瓣应处于关闭位置，以确保安装进程中不致损坏阀座/阀瓣密封面。
4.8 安装时，应使阀门在自然状态下进行安装，防止阀门因管道、支撑等产生较大的安装应力。
如果管道具有足够的强度承受阀门的重量和操作力矩，则对此阀门可以不设支承；否则，应对阀门设专用支承点。

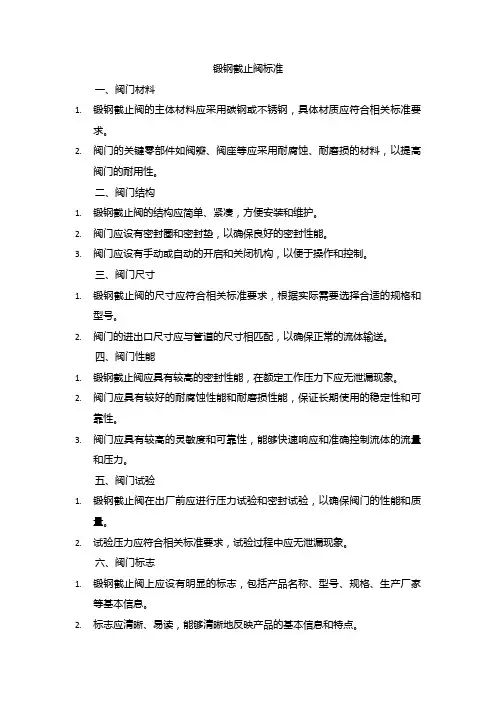

锻钢截止阀 标准
锻钢截止阀标准
一、阀门材料
1.锻钢截止阀的主体材料应采用碳钢或不锈钢，具体材质应符合相关标准要
求。
2.阀门的关键零部件如阀瓣、阀座等应采用耐腐蚀、耐磨损的材料，以提高
阀门的耐用性。
二、阀门结构
1.锻钢截止阀的结构应简单、紧凑，方便安装和维护。
2.阀门应设有密封圈和密封垫，以确保良好的密封性能。
3.阀门应设有手动或自动的开启和关闭机构，以便于操作和控制。
三、阀门尺寸
1.锻钢截止阀的尺寸应符合相关标准要求，根据实际需要选择合适的规格和
型号。
2.阀门的进出口尺寸应与管道的尺寸相匹配，以确保正常的流体输送。
四、阀门性能
1.锻钢截止阀应具有较高的密封性能，在额定工作压力下应无泄漏现象。
2.阀门应具有较好的耐腐蚀性能和耐磨损性能，保证长期使用的稳定性和可
靠性。
3.阀门应具有较高的灵敏度和可靠性，能够快速响应和准确控制流体的流量
和压力。
五、阀门试验
1.锻钢截止阀在出厂前应进行压力试验和密封试验，以确保阀门的性能和质
量。
2.试验压力应符合相关标准要求，试验过程中应无泄漏现象。
六、阀门标志
1.锻钢截止阀上应设有明显的标志，包括产品名称、型号、规格、生产厂家
等基本信息。
2.标志应清晰、易读，能够清晰地反映产品的基本信息和特点。
七、阀门包装
1.锻钢截止阀的包装应采用防尘、防潮、防震动的材料和方式，以确保产品
在运输和存储过程中的完好性。
2.包装上应注明注意事项和保护措施，以防止产品在运输和存储过程中受到
损坏或污染。

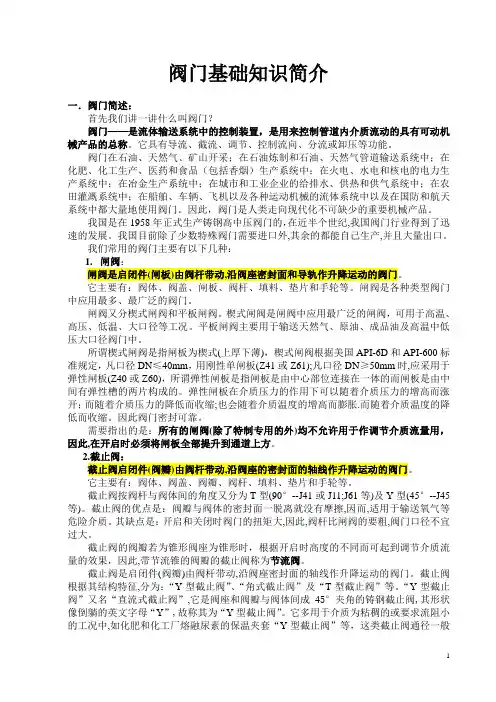

阀门基础知识简介
阀门基础知识简介一．阀门简述：首先我们讲一讲什么叫阀门？阀门——是流体输送系统中的控制装置，是用来控制管道内介质流动的具有可动机械产品的总称。
它具有导流、截流、调节、控制流向、分流或卸压等功能。
阀门在石油、天然气、矿山开采；在石油炼制和石油、天然气管道输送系统中；在化肥、化工生产、医药和食品（包括香烟）生产系统中；在火电、水电和核电的电力生产系统中；在冶金生产系统中；在城市和工业企业的给排水、供热和供气系统中；在农田灌溉系统中；在船舶、车辆、飞机以及各种运动机械的流体系统中以及在国防和航天系统中都大量地使用阀门。
因此，阀门是人类走向现代化不可缺少的重要机械产品。
我国是在1958年正式生产铸钢高中压阀门的，在近半个世纪,我国阀门行业得到了迅速的发展。
我国目前除了少数特殊阀门需要进口外,其余的都能自己生产,并且大量出口。
我们常用的阀门主要有以下几种：1.闸阀：闸阀是启闭件(闸板)由阀杆带动,沿阀座密封面和导轨作升降运动的阀门。
它主要有：阀体、阀盖、闸板、阀杆、填料、垫片和手轮等。
闸阀是各种类型阀门中应用最多、最广泛的阀门。
闸阀又分楔式闸阀和平板闸阀。
楔式闸阀是闸阀中应用最广泛的闸阀，可用于高温、高压、低温、大口径等工况。
平板闸阀主要用于输送天然气、原油、成品油及高温中低压大口径阀门中。
所谓楔式闸阀是指闸板为楔式(上厚下薄)，楔式闸阀根据美国API-6D和API-600标准规定，凡口径DN≤40mm，用刚性单闸板(Z41或Z61);凡口径DN≥50mm时,应采用于弹性闸板(Z40或Z60)，所谓弹性闸板是指闸板是由中心部位连接在一体的而闸板是由中间有弹性槽的两片构成的。
弹性闸板在介质压力的作用下可以随着介质压力的增高而涨开；而随着介质压力的降低而收缩;也会随着介质温度的增高而膨胀.而随着介质温度的降低而收缩。
因此阀门密封可靠。
需要指出的是：所有的闸阀(除了特制专用的外)均不允许用于作调节介质流量用，因此,在开启时必须将闸板全部提升到通道上方。

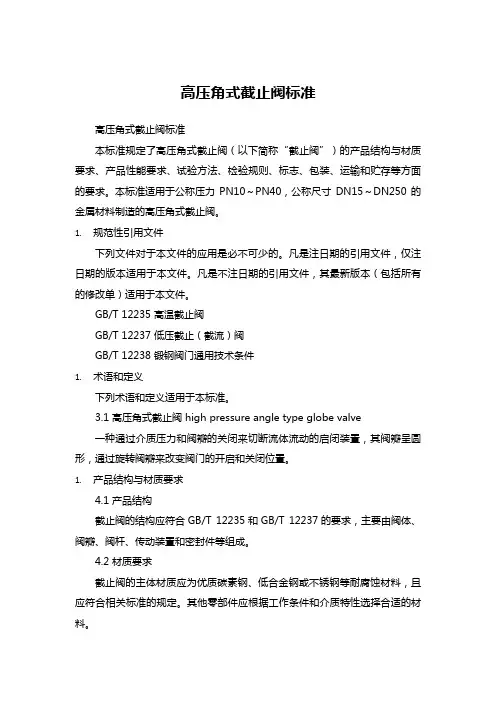

高压角式截止阀标准
高压角式截止阀标准高压角式截止阀标准本标准规定了高压角式截止阀（以下简称“截止阀”）的产品结构与材质要求、产品性能要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
本标准适用于公称压力PN10～PN40，公称尺寸DN15～DN250的金属材料制造的高压角式截止阀。
1.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12235 高温截止阀GB/T 12237 低压截止（截流）阀GB/T 12238 锻钢阀门通用技术条件1.术语和定义下列术语和定义适用于本标准。
3.1 高压角式截止阀 high pressure angle type globe valve一种通过介质压力和阀瓣的关闭来切断流体流动的启闭装置，其阀瓣呈圆形，通过旋转阀瓣来改变阀门的开启和关闭位置。
1.产品结构与材质要求4.1 产品结构截止阀的结构应符合GB/T 12235和GB/T 12237的要求，主要由阀体、阀瓣、阀杆、传动装置和密封件等组成。
4.2 材质要求截止阀的主体材质应为优质碳素钢、低合金钢或不锈钢等耐腐蚀材料，且应符合相关标准的规定。
其他零部件应根据工作条件和介质特性选择合适的材料。
1.产品性能要求5.1 压力试验截止阀应按照GB/T 12235和GB/T 12237的要求进行压力试验，包括壳体试验和密封试验，试验压力应符合相关规定。
5.2 密封性能截止阀的密封性能应符合GB/T 12235和GB/T 12237的要求，在阀门全开状态下，阀门两端应进行密封试验，且密封试验压力应符合相关规定。
5.3 动作性能截止阀的启闭操作应灵活、可靠，启闭角度应符合设计要求，启闭时间应符合相关规定。
5.4 耐压强度截止阀在耐压试验过程中，应无渗漏、变形等现象，且在试验过程中应保持密封性能。
截止阀结构形式
截止阀结构形式截止阀是一种常用的管道阀门，用于控制介质的流动。
它的结构形式多种多样，其中一种常见的结构形式是截止阀结构形式。
本文将对截止阀结构形式进行详细介绍。
一、截止阀的基本结构截止阀的基本结构由阀体、阀盖、阀瓣、阀杆和传动装置等组成。
其中，阀体是截止阀的主要部件，其内部设置有阀座，阀瓣通过阀杆与传动装置相连，通过传动装置的操作来控制阀瓣的开启和关闭。
二、截止阀的工作原理截止阀通过阀瓣的升降来控制介质的流动。
当阀瓣下降时，与阀座紧密贴合，阻止介质的流动；当阀瓣上升时，与阀座分离，允许介质流过。
通过传动装置的操作，可以控制阀瓣的升降，从而实现对介质的开闭控制。
三、截止阀的结构形式1. 直通截止阀：直通截止阀是最常见的一种截止阀结构形式。
它的阀体与管道轴线呈直线排列，介质的流动方向与管道轴线保持一致。
这种结构形式适用于直线管道，操作简单方便。
2. 角式截止阀：角式截止阀的阀体与管道轴线呈角度排列，介质的流动方向与管道轴线存在一定的偏差。
这种结构形式适用于需要改变介质流动方向的场合，如水力系统中的分支管道。
3. Y型截止阀：Y型截止阀的阀体内部呈Y形结构，具有较大的流通面积，能够减小流阻，降低压力损失。
这种结构形式适用于对压力损失要求较高的场合。
4. 风门式截止阀：风门式截止阀的阀体内部设置有风门，通过调节风门的开度来控制介质的流量。
这种结构形式适用于对流量调节要求较高的场合，如空调系统中的风量调节。
四、截止阀的应用领域截止阀广泛应用于各个行业的管道系统中，如石油化工、电力、冶金、化肥、造纸等行业。
它可以用于控制各种介质的流动，如液体、气体和蒸汽等。
截止阀的结构形式多样，可以根据介质的特点和工艺要求选择合适的截止阀。
五、截止阀的优缺点截止阀具有以下优点：结构简单紧凑，体积小，重量轻；密封性好，能够实现零泄漏；流通能力大，流阻小；操作方便，开启和关闭快速。
然而，截止阀也存在一些缺点，如压力损失较大，流体阻力大，容易产生水锤等。
截止阀用途和使用说明
截止阀产品使用说明书厦门弗瑞特流体控制有限公司目录一，截止阀(stop valve,Globe V alve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。
截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
截止阀的分类1.根据截止阀的通道方向，分为：1)直通式截止阀2)直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
3)角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
4)柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。
在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。
阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。
两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。
弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
角式截止阀
首页>>产品中心>>角式截止阀一、主要性能规范:遵循规范STANDARD设计与制造GB12233/GB 12235结构长度GB 12221/JB96（长系列）结构长度GB78/JB79（GB、HG、SH）压力试验GB/T 13927法兰连接截止阀（角式）设计与制造符合中国国家标准1、基本结构形式：角式2、公称压力：PN1.6-4.0(MPa)3、公称通径：DN15-300（mm）二、角式截止阀1.6MPa主要连接尺寸：三、角式截止阀2.5MPa主要连接尺寸：订货须知：一、①角式截止阀产品名称与型号②角式截止阀口径③角式截止阀是否带附件二、若已经由设计单位选定公司的角式截止阀型号，请按角式截止阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：J41W截止阀不锈钢截止阀铸钢截止阀国际法兰截止阀国际法兰截止阀J941H电动法兰截止阀DJ41Y型低温截止阀保温截止阀直流式对焊截止阀保温直流式截止阀波纹管截止阀J41T铸铁截止阀内螺纹截止阀水封式阀门超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维超高压截止阀是高压截止阀的一种。
主要用于对压力要求比较高的行业。
其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。
主要应用于化工和医药等领域。
由于是采用焊接方式。
拆换比较不方便。
主用适用维修不是很频繁磨损利比较低的地方。
国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。
截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
截止阀参数详细说明
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。
由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
简介截止阀又称球形阀，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣截止阀(12张)下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接。
近几年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时.流量已达到最大，表示阀门已达全开位置。
所以截止阀的全开位置，应由阀瓣的行程来决定。
铸铁丝扣截止阀工作原理截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
铸钢截止阀标准
铸钢截止阀标准主要涉及以下几个方面：
1. 适用介质：铸钢截止阀适用于接通或截断管路中的介质，主要用于切断流体管道中的水流。
铸钢截止阀适用于压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2. 阀门类型：铸钢截止阀可分为直通式、直流式和角式等不同类型，以满足不同场合的需求。
3. 连接方式：铸钢截止阀的连接方式包括法兰连接、对焊连接等，根据实际应用场景选择合适的连接方式。
4. 结构特点：铸钢截止阀的结构特点包括阀瓣、阀座、阀杆、阀体等部件。
阀瓣与阀座之间采用软密封结构，确保密封性能良好。
阀杆采用双导向结构，使阀门在开启和关闭过程中稳定可靠。
5. 尺寸规格：铸钢截止阀的尺寸规格根据实际需求和管道口径而定。
常用的尺寸有DN15-DN1200（毫米），其中DN 表示阀门公称直径。
6. 技术要求：铸钢截止阀的技术要求包括材料、制造工艺、试验方法等方面。
铸钢阀门应具有良好的耐磨性、耐腐蚀性、强度和稳定性。
阀门制造过程中需经过严格的质量控制，确保阀门性能符合标准要求。
7. 检验和试验：铸钢截止阀在出厂前需要进行严格的检验和试验，包括密封试验、强度试验、寿命试验等。
确保阀门在实际使用中具有良好的性能和可靠性。
8. 标准规范：铸钢截止阀的设计和制造需遵循相关标准规范，如GB/T 12235-89《通用阀门法兰连接钢制截止阀与升降式止回阀》、GB/T 12234-89《通用阀门法兰连接钢制闸阀》等。
Y型锻造截止阀介绍
倾斜阀杆
45°角放置的阀杆可以最 大限度的控制介质的流向 ，减小阀前和阀后的压降 。可任意角度安装。
Edward Univalve
阀体导向的阀芯
阀体导向的阀塞拥有两个 导向环，既可以避免阀杆 和阀塞组件偏心带来的阀 门卡塞、零件划伤和阀杆 的磨损及弯曲变形，又可 以减少蒸汽进入阀塞后部 带来的涡流和压力下降
爱德华Univalve锻造阀门
Edward Univalve
规格表
Class 阀体类型
Y-Pattern Stop, Piston Check , Stop-check Angle-Pattern Stop, Piston Check ,Stop-check Y-Pattern Stop, Piston Check , Stop-check Angle-Pattern Stop, Piston Check ,Stop-check
• 整体司太立合金阀座 • 面密封 • 整体表面硬化的辅助密封面
A105,F22,F91 F316,F347
1/2” ~4”
1/2” ~2”
无
Edward Univalve
阀杆轴衬
装在阀盖上的阀杆轴衬摩擦 力小，可以大大降低开关阀 门的扭矩和螺纹的磨损
Edward Univalve
轭架/阀盖组件
阀盖和阀体是分体螺纹连接 的，方便现场解体维修
Edward Univalve
Edward Univalve
整体表面硬化的阀座
提供紧密的关断密封性并 延长阀座寿命，抗腐蚀。
Edward Univalve
螺纹连接阀盖
阀盖与阀体采用ACME螺纹连 接形式，可以避免磨损、方便 拆装。避免高压阀门采用大而 厚重的螺栓或法兰。
截止阀参数详细说明
截止阀参数详细说明截止阀（Gate valve）是一种常用的阀门，用于控制介质的流量和压力。
它具有结构简单、密封性能好、阻力小等特点，在工业生产和民用领域中广泛应用。
下面将详细介绍截止阀的参数以及其作用。
1.阀门规格和尺寸：截止阀的尺寸和规格是指阀门的外形尺寸和连接方式。
常见的尺寸有DN15-DN600（或1/2"-24"），规格则包括俄标、国标、美标等。
尺寸的选择取决于管道系统的需求。
2.阀门材质：截止阀的材质通常包括铸铁、不锈钢、碳钢、铜合金等。
不同的材质在耐腐蚀性、耐高温性和耐磨损性上有所区别。
根据介质的性质选择合适的材质可以确保阀门的可靠性和使用寿命。
3.阀门压力等级：截止阀的压力等级指的是阀门能够承受的最大工作压力。
常见的压力等级有PN10、PN16、PN25、PN40等。
选择合适的压力等级可以确保阀门的安全可靠运行。
4.阀门工作温度：截止阀的工作温度是指阀门能够承受的最高温度。
不同材质的阀门具有不同的工作温度范围。
在使用截止阀时，需要根据介质的温度选择合适的阀门材质以防止热胀冷缩引起的泄漏或损坏。
5.阀门密封性能：截止阀的密封性能对于阀门的可靠性和工作效果至关重要。
常见的密封形式包括软质密封、硬质密封和金属密封。
软质密封适用于低压低温场景，硬质密封适用于高温高压场景，金属密封适用于耐腐蚀介质的场景。
选择适当的密封形式可以确保阀门的良好密封性能。
6.阀门操作方式：截止阀的操作方式通常有手动操作、电动操作和气动操作。
手动操作适用于小型阀门或紧急情况下的操作；电动操作适用于大型阀门或需要长时间控制的场景；气动操作适用于自动化程度较高的工业设备。
选择合适的操作方式可以提高阀门的使用便利性和安全性。
7.阀门连接方式：截止阀的连接方式通常有法兰连接、螺纹连接和焊接连接等。
不同的连接方式适用于不同的管道系统和设备。
法兰连接适用于大口径和高压力场景，螺纹连接适用于小口径和低压力场景，焊接连接适用于高温高压场景。
角式快开排泥阀-J644X、J744X型角式快开排泥阀
排泥阀>>角式排泥阀>>角式快开排泥阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
截止阀结构,截止阀设计标准
截止阀结构，截止阀设计标准截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。
截止阀结构原理：1，截止阀进口和出口的中心位于同一直线上，流体流动时呈现像一个S形的球体，因此也被被称为球形截止阀。
2，当阀杆的阀座朝底部密封面下降压住时，介质停止流动；阀杆上升时，介质从下方往上方流道而过。
截止阀安装时一般有方向要求，管路中介质的流向一般由下向上流过阀座口，就是我们常说的所谓“低进高出”，这样的目的是为了减少流体阻力，使开启省力和关闭状态下阀杆、填料涵部分不与介质接触，保证阀杆和填料涵不致损坏和泄漏。
阀结构图名称截止阀结构形式截止阀设计标准典型锻钢截止阀1、流道JB/T 7746-1995：缩孔BS5352-1999：通孔或缩孔（CL150~800）；通孔（Cl1500）JPI-7S-36-1999：通孔2、阀体和阀盖的连接：法兰、螺纹或焊接3、连接端JB/T 7746-1995：内螺纹、承插焊或法兰BS5362-1999：内螺纹、承插、法兰和对焊JPI-7S-36-1999：内螺纹、承插JB/T 7746-1995BS 5352-1999JPI-7S-36-1999内压自封式锻钢截止阀1、流道：缩孔2、阀体与阀盖的连接：内压自封式3、连接端：对焊、法兰或承插ASMEB16.34-1996铸钢截止阀1、流道：角式、直通、直流（Y 型）三种2、阀体与阀盖的连接：法兰3、连接端：法兰或对焊4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆JPI-7S-46-1999JIS B2071-1999JIS B2072-1999JIS B2081-1999JIS B2082-1999BS 1873-1999MSS-SP-42-1999GB/T 12235-1989。
低温截止阀
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降 旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
低温阀门，特别是超低温阀门，其工作温度极低。在设计这类阀门时，除了应遵循一般阀门的设计原则外，还有一些特 殊的要求。
设计与制造 JB/T7749
结构长度 GB12221
浩兰尺寸 JB79
压力-温度 GB9131
试验-检验 JB/T9092
三、压力试验：
公称压力 PN
1.6
2.5
4.0
强度试验
2.4
3.8
6.0
水密封试验
1.8
2.8
4.4
上密封试验
1.8
2.8
4.4
气密封试验
0.4-0.7
四、主要零件材料及性能：
体盖板 LCB LC1 LC2 LC3 LC4 LC8
公称压力（Class） 150 300 600
公称通径 NPS
in
mm
DJ41Y-150Lb
2
50
3
80
4
100
5
125
6
150
8
200
DJ41Y-300Lb
2
50
3
80
4
100
6
150
8
200
DJ41Y-600Lb
2
50
3
80
L -46℃
203
110
241
120
292
130
356
130
406
截止阀介绍
2.标准的适用范围的不同，如同样是钢制截止阀GB/T 12235只适用明杆支架螺栓连 接阀盖，不适用自密封结构；BS 1873 口径最大400mm，超出后就要考虑使用API 623标准。 3.除订单规定外，目前公司生产的截止阀≥DN50的是铸钢阀门，DN＜ 50的是锻 钢。
4.美标截止阀BS 1873和 API 623对截止阀阀瓣形式进行了指定，其密封形式为锥 面或线面密封，无平面密封形式。
➢ 中国机械行业标准 JB/T 7746《紧凑型钢制阀门》 JB/T 7747《针型截止阀》 JB/T 6446《真空阀门》 JB/T 3595《电站阀门 一般要求》 JB/T 8859《截止阀静压寿命试验规程》
➢ 英国国家标准 BS 1873 《石油、石化及相关工业用法兰和对焊端钢制截止阀及截止止回阀》
由于截止阀发展历史早，结构简单，密封直接、运行稳定，是目前应用最广
泛的通用阀门之一，在石油化工、天然气、电力、医药等行业中都有较大的 使用率。
截止阀结构分类
一、常见铸钢压力＜PN160或者压力≥PN160或者CL900截止阀结构形式
两 种 自 密 封 结 构
注：电动执行器分上装式和下装式。
四、截止阀阀瓣三种分类 五、锻钢截止阀阀瓣和阀杆连接结构三种分类
六、撞击手轮
七、样图的注意事项 国标碳钢截止阀压力＜PN64，紧固件用8.8级和8级。≥PN64用B7和2H。 除特殊阀门截止阀压力大于等于PN160或CL900，用自密封结构。 口径＜DN50的截止阀一般为锻钢截止阀，≥DN50的为铸钢截止阀。 国标截止阀压力≤PN40的密封面为平面，＞PN40的密封面为锥面。 -46度以下的阀门，为加长杆截止阀。 国标法兰截止阀压力≥PN40，法兰密封面用FM密封面，＜PN40是RM
外螺纹角式截止阀-J24W外螺纹角式截止阀
产品名称：
外螺纹角式截止阀
产品型号：
J24W
产品口径：
DN3-6
产品压力：
1.6-32.0Mpa
产品材质：
铸钢、不锈钢、合金钢等
产品概括：
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
3348
4788
7560
10800
14400
22140
26100
J41/L41H-25
3528
5040
7830
11340
15300
23220
27540
J41H-40
3780
5328
8280
12060
16200
24300
29700
J41H-64
7200
10980
18684
0
0
0
0
J41H-100
7668
J61H-200/250
2700
3690
5850
7650
10200
14700
16500
23550
J61Y-320P
2775
3750
6300
锻钢截止阀
目录I一、综述：生产作业计划是生产计划的具体执行计划。
它是把企业的全年的生产任务具体地分配到各车间、工段、班组以至每个工作地和工人，规定他们在月、周、日以至轮班和小时内的具体生产任务，从而保证按品种、质量、数量、期限和成本完成企业的生产任务。
生产作业计划的主要工作内容应是明确企业各级生产单位所拥有的生产资源即生产能力、分配任务负荷、平衡负荷与生产能力、编制日历进度计划、监督检查各种生产准备工作（技术、供应）以及生产作业控制调度。
在编制生产作业计划过程中的主要决策问题包括：确定不同产品的生产顺序；确定某一产品的生产批量以及确定生产进度日程。
相应的决策目标包括：计划完成率、生产周期、设备利用率、生产成本等。
MRP物料需求计划：是以物料计划人员或库存管理人员为核心的物料需求计划体系，它的涵盖范围仅仅为物料管理这一块。
主要用于非独立性需求（相关性需求）性质的库存控制。
MRP是一种以计算机为基础的编制生产与实行控制的系统，它不仅是一种新的计划管理方法，而且也是一种新的组织生产方式。
MRP的出现和发展，引起了生产管理理论和实践的变革。
MRP是根据总生产进度计划中规定的最终产品的交货日期，规定必须完成各项作业的时间，编制所有低层次零部件的生产进度计划，对外计划各种零部件的采购时间与数量，对内确定生产部门应进行加工生产的时间和数量。
一旦作业不能按计划完成时，MRP系统可以对采购和生产进度的时间和数量加以调整，使各项作业的优先顺序符合实际情况。
它根据总生产进度计划中规定的最终产品的交货日期，编制所构成最终产品的装配件、部件、零件的生产进度计划、对外的采购计划、对内的生产计划。
它可以用来计算物料需求量和需求时间，从而降低库存量。
1.1企业概况：上海科科阀门集团公司创建于1987年，多年来在阀门制造业中积累了丰富的经验，公司得以稳健快速的发展。
2001年公司获得了美国石油协会API认证，德国莱茵技术公司TUV的ISO9001-2000国际质量体系认证，还获得了欧盟PED“H”模式CE安全认证，及国家特种设备制造许可证(压力管道AZ)证书和通用阀门防火实验·并且公司已成为中国通用机械阀门行业协会成员，中国石化物资资源市场，中国石油天然气集团公司一级供应网络，建设部工程建设推荐产品，国家石油和化学工业局，中国化工装务总公司定点生产企业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锻钢角式截止阀结构图
结构图展示
/2014/jsjzf_0729/66.html（上海工开阀门）
锻钢角式截止阀基本简介
J44H/Y型锻钢角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥
面，阀瓣沿流体的中心线作直线运动。锻钢角式截止阀又称角阀，阀
杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转
杆式(手轮与阀杆一起旋转升降，螺母设在阀体上
/2014/jsjzf_0729/66.html（上海工开阀门）
锻钢角式截止阀的尺寸图
/2014/jsjzf_0729/66.html（上海工开阀门）
锻钢角式截止阀的特点
1、广泛应用于全球范围内的化工、石油、电力、制药、
1、基本结构形式：角式
2、公称压力：PN1.6-4.0（MPa） 3、公称通径：DN15-300（mm）
/2014/jsjzf_0729/66.html（上海工开阀门）
啤酒、食品、乳品饮料、化妆品及各类工程配套管路. 2、采用铸钢，碳钢，不锈钢304、316材料制成! 3、主要特点性能：耐温差变化大；常压1.6MPA；耐强
腐蚀
/2014/jsjzf_0729/66.html（上海工开阀门）
锻钢角式截止阀设计标准
设计与制造符合中国国家标准
锻钢角式截止ห้องสมุดไป่ตู้概述
/2014/jsjzf_0729/66.html（上海工开阀门）
目录
一、锻钢角式截止阀结构图 二、锻钢角式截止阀基本简介 三、锻钢角式截止阀的尺寸图 四、锻钢角式截止阀的特点 五、锻钢角式截止阀设计标准
/2014/jsjzf_0729/66.html（上海工开阀门）
