发电厂二次回路工程图
二次回路识图
电机正反转控制 行程控制 时间控制 速度控制
……
2.1 异步机的直接起动
A BC
QS
C'
FU
KM
B'
一、点动控制
控
制
KM
电
SB
路
主 电 路
M 3~
动作过程
按下按钮（SB） 线圈（KM）通电 触头（KM）闭合 电机转动；
按钮松开
线圈（KM）断电
FU
1. 无冲击电流的场合 （如电灯、电炉）
IF IL
（稍大）
电路符号 IF t
安秒特性
2. 空载电机
IF
1 2.5
~ 13Ist
3. 频繁起动 的电机
IF
1 1.6
~
1Ist 2
异步电机的起动电流 Ist=5~7 ×额定电 流&
1.3 控制按钮
常开动合按钮
SB
电路符号
常闭动断按钮
SB
电路符号
时间继电器触头类型
通电式
瞬 常闭触点 时 动 作 常开触点
断电式
常开
延 通电后
时 延时闭合
动 作
常闭 通电后
延时断开
常闭 断电后 延时闭合
常开 断电后 延时断开
定时控制例一： 电机的Y－起动
A' Y KM
ZX
Y
C'
B'
FR
QS FU
KM -Y闭合， 电机接成 Y 形；
KM- 闭合， 电机接成 形。
KMF
KMR
FR
M 3~
KMF SBR
KMF
第11章发电厂二次回路工程图-PPT课件
应遵照上述接线图的一般规定，并且各个单元的连接点不 管在何位置上，都要画在同一个平面上，各个单元用点划线围 框表示，其连接导线可用连续线或中断线表示。在图上标明线 缆号、线号、 接 线 图
五、电缆连系图
表示各独立单元之间电缆连系。是计划电缆敷设工作的基 本依据。
用途 种类
是制造厂配线的依据，也是施工、运行和 维修不可缺少的重要技术文件。
单元接线图 端子接线图 互连接线图 电缆连系图
11-5 接 线 图
（一）接线图的一般规定
图中应示出：
（1）项目及其相对位置，项目代号； （2）端子间的连接关系，端子代号； （3）导线型式、截面积、导线号； （4）需要补充说明的其它内容。
11-1 系统图和框图
一、一次系统图
装有两台单机容量 为6000~12000kW 发电机的发电厂电 气一次系统图
11-1 系统图和框图
二、励磁系统图
11-1 系统图和框图
三、发电机保护和测量仪表配置框图
11-2 布 置 图
布置图是表示电气设备、装置或元器 件在现场、厂房或装置中的位置关系
装有两台单机容量为 6000~12000kW发电 机的发电厂的主控制
11-5 接 线 图
三、单元接线图
端子排设计原则
端子排的排列顺序
（ 1）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感 器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小 排列，数字小的排在上（前）面，并按U、V、W、N排列。
（2）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感 器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小 排列，并按U、V、W、L、（试）W、N排列。
二次回路图

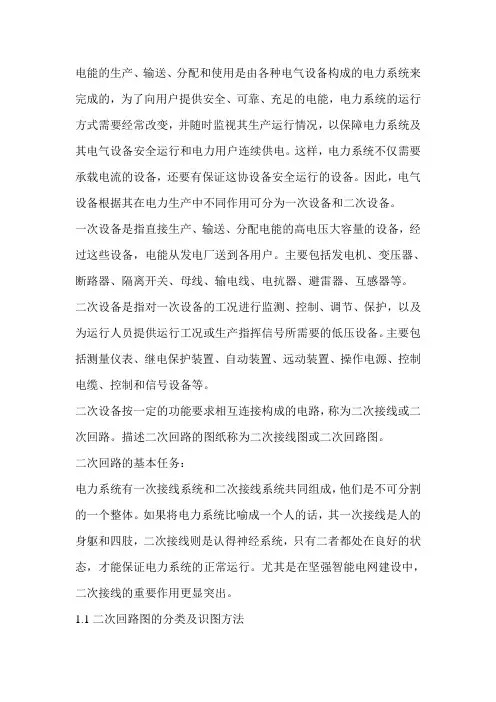

电能的生产、输送、分配和使用是由各种电气设备构成的电力系统来完成的，为了向用户提供安全、可靠、充足的电能，电力系统的运行方式需要经常改变，并随时监视其生产运行情况，以保障电力系统及其电气设备安全运行和电力用户连续供电。
这样，电力系统不仅需要承载电流的设备，还要有保证这协设备安全运行的设备。
因此，电气设备根据其在电力生产中不同作用可分为一次设备和二次设备。
一次设备是指直接生产、输送、分配电能的高电压大容量的设备，经过这些设备，电能从发电厂送到各用户。
主要包括发电机、变压器、断路器、隔离开关、母线、输电线、电抗器、避雷器、互感器等。
二次设备是指对一次设备的工况进行监测、控制、调节、保护，以及为运行人员提供运行工况或生产指挥信号所需要的低压设备。
主要包括测量仪表、继电保护装置、自动装置、远动装置、操作电源、控制电缆、控制和信号设备等。
二次设备按一定的功能要求相互连接构成的电路，称为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二次回路的基本任务：电力系统有一次接线系统和二次接线系统共同组成，他们是不可分割的一个整体。
如果将电力系统比喻成一个人的话，其一次接线是人的身躯和四肢，二次接线则是认得神经系统，只有二者都处在良好的状态，才能保证电力系统的正常运行。
尤其是在坚强智能电网建设中，二次接线的重要作用更显突出。
1.1二次回路图的分类及识图方法1.1.1二次回路图的分类在二次回路中，相应的二次设备采用GB4728 电气简图用图形符号和GB7159 电气技术中的文字符号指定通则中规定的统一图形符号来表示，把这些图形符号相互连接，从而形成控制回路、测量回路、信号回路、继电保护及自动装置回路，交流电压和交流电流回路等。
二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。
1.1.1.1原理图二次回路的原理图是体现二次设备工作原理的的图纸，是绘制展开图和安装图的基础。
二次回路原理图、展开图、接线图
容
提
3 小结：电气图的基本表示方法
要
精品课件
一、二次展开接线图基本知识
8
DL跳闸线圈
断路器 流互
中间继电器 信号继电器1/3/7
一、二次展开接线图基本知识
9 将上述原理图转换为二次展开图
精品课件
2021/3/7
一、二次展开接线图基本知识
❖ 二次电路展开图的基本出发点是按回路展开，如： 交流电流回路、交流电压回路和直流回路等。同 一个元件的各部分可能出现在不同的回路。
1.电路表示法 (1)多线表示法：每根连接线或导线各用一条图线表示的方法。 (2)单线表示法：指两根及以上的连接线或导线只用一条图线表示的 方法。 (3)混合表示法：指在同一图中，一部分采用单线表示法，另一部分 采用多线表示法。
2.电气元件的表示法 (1) 集中表示法：把一个元件各组成部分的图形符号绘制在一起的 的方法。 (2)半集中表示法：把一个元件某些组成部分的图形符号在简图上分 开布置，并用机械连接线表示它们之间关系的方法 。 (3) 分开表示法：是把一个元件各组成部分的图形符号在简图上分 开布置，仅用项目代号表示它们之间的关系。
的设备为二次设备，对否？
对不对 呢？
精品课件
断路器 流互
三、认识二次原理接线图
DL跳闸线圈
中间继电器 信号继电器 时间继电器 电流继电器
4
精品课件
三、认识二次原理接线图
❖ 二次电路原理接线图的特点是：电气装置的一次设备 （断路器及隔离开关等）和二次设备（各种继电器等） 在同一个图上，整个系统的概念清晰明了，有利于初学 者理解整个系统的原理和基本工作过程。
❖ 回路标号一般由3位或3位以下的数字组成。当需 要标明回路的相别和其他特征时，可在数字前加上 必要的文字符号。对于不同用途的回路规定了标号 数字的范围。(见附录5) 。
二次回路接线图
机组LCU屏
直流屏
同期屏
课后思考
为什么需要画出不同的接线图？
下 课！
一）展开式原理图的规则和特点
1. 二次设备按统一规定的图形符号和文字符号画出。 2. 按供给二次设备的各个独立电源划分回路，各回路在 图上分开表示。 各种回路说明如下： 1) 交流回路：分为交流电流回路（保护、测量、自动 装置 等）和交流电压回路（保护、测量、自动装置、 同期等）； 2) 直流电路：分为操作回路（断路器、隔离开关、灭 磁开关、机组及其辅助设备、闸门等）、信号回路 （位置、事故、预告、指挥信号等）和保护回路（发 电机、变压器、线路、母线、电动机保护等）。
中线 N401~N409 N411~N419 N421~N429 …… N491~N499 N501~N509 N591~N599 N601~N609
零序号 L401~L409 L411~L419 L421~L429 …… L491~L499 L501~L509 L591~L599 L601~L609
A611~A619
A621~A629
B611~AB19
B621~B629
C611~C619
C621~C629
N611~N619
N621~N629
L611~L619
L621~L629
在隔离开关辅助 触点和隔离开关 位置继电器触点 后的电压回路
A(B、C、N、L、X)710~719 A(B、C、N、L、X)730~739
3. 继电器和接触器的线圈和触点、仪表的电流和电压线 圈、控制开关的各对触点、断路器和隔离开关的各个辅助 触点，都分开画在所属的回路中，但同一设备的文字符号 必须相同。 4. 二次设备的连接次序从左到右，动作顺序从上到下， 接线图的右侧有相应的文字说明。 5. 开关电器的触点采用开关断开时的状态，继电器的接 点采用线圈不通电时的状态（即不带电表示法）。 6. 二次设备之间的连接按等电位原则和规定的数字进行 标号。 7. 继电器的线圈和触点不在同一张图上时，要注明引来 或引出处。
二次回路图详解及图例分析
如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。
能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。
一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。
由这些设备连接在一起构成的电路，称之为一次接线或称主接线。
二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。
这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。
描述二次回路的图纸称为二次接线图或二次回路图。
二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。
按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。
按不同的绘制方法可分为：原理图、展开图、安装图。
根据二次回路图各部分不同的特点和作用，绘制不同的图。
1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。
2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。
如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。
图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。
如：图3为直流回路（厂房6kV馈线保护控制信号图）。
图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。
二次回路原理图、展开图、接线图
❖ 二次回路：牵引变电所除由变压器、断路器、隔离开关 等一次设备构成的一次接线外，还有由测量仪表、控制
开关、继电器、自动装置、远方监控设备、信号灯和信
号器等低压设备构成的辅助电路，称为二次接线，也称 二次回路。
❖ 二次回路中的设备称为二次设备，主要完成对一次设备 的监测、控制和保护等功能。保证一次系统经济、安全 运行和便于操作管理。
2020/3/29
10
一、二次展开接线图基本知识
❖二次展开图的特点： ❖1.交流回路和直流回路分开表示，电路清晰明了
，不易混淆。
❖2.为了阅图的方便和清晰，整个图中同一元件的 线圈和接点，用相同的符号表示；接点除了符号 外，另标注下标区分同一继电器的多个接点。
❖3.回路的排列按动作的顺序由左到右、从上到下 排列，并在每一个回路的右边列表说明各回路的 用途，为阅图者提供了很大的方便。
13
二、二次展开接线图的阅读
❖ 【补充知识】
❖ 回路标号：按等电位原则标注，即在电气回路中 连于一点的所有导线用同一数字标注，具有相同 回路标号。当回路经过开关或继电器触点时，因 为在触点断开时触点两端已不是等电位，所以应 给予不同的标号。(见书P128-129)
❖ 回路标号一般由3位或3位以下的数字组成。当需 要标明回路的相别和其他特征时，可在数字前加 上必要的文字符号。对于不同用途的回路规定了 标号数字的范围。(见附录5) 。
2020/3/29
11
二、二次展开接线图的阅读
❖ 阅读方法：分回路阅读
❖ 1.交流电流回路
❖ 交流电流回路的电源是 电流互感器的二次电流 ，交流电流回路是按A 、B、C、N从上到下依 次排列，对于本原理图 ，只有A、C两相装设 电流互感器，该保护装 置采用了两相不完全星 形接线法。
框图和二次回路图
11-4 电 路 图
三、发电机励磁回路接地保护电路
11-4 电 路 图
四、自动和手动准同步电路
一、概述
11-5 接 线 图
接线图是以电路图和屏（台）面布置图为原始资 料，绘制的屏背面接线图。
特点
反映了各个项目（元件、器件、组件、设 备、装置等）之间的连接关系、缆线种类和敷 设路径等。
（3）信号回路。按预告、位置及事故信号分组。
（4）控制回路。按各组熔断器分组，每组里面先排正极性回路，由小到大； 再排负极性回路，由大到小。
（5）其它回路。按远动装置、励磁保护、自动调励装置的电流电压和联锁 回路分组.
（6）转接回路。先排本单元的转接端子，再排其它单元的转接端子。
11-5 接 线 图
11-1 系统图和框图
为了更好地描述发电厂机、电、炉及公用系 统的基本组成、相互关系和各部分的主要特征， 需要在电气工程图中反映出系统（或分系统） 中的各个项目间的层次关系。为此，必须用依 次分解的方法对系统、设备或装置划分层次， 再根据不同的层次绘制系统图、框图和二次回 路图。
11-1 系统图和框图
（二）接线图的表示方法
项目
应尽量采用简化外形（圆形、方形、矩形）来表示，必要 时也允许用图形符号表示。在图形符号近旁标出与电路图项目 一致的项目代号。
11-5 接 线 图
（二）接线图的表示方法
端子
（1）一般端子用图形符号“O”表示；可拆卸的端子用“”表 示。对于用简化外形表示项目时，其上的端子可不画符号，只 用端子代号表示。 （2）各端子宜按相对位置表示。
室的布置图
线路保护屏发电机保中继护央电电屏信器能记仪号屏屏录表母式屏护控线屏制保屏
自动调 整励磁 屏
电力系统继电保护及二次回路图纸PPT课件
5乙 4乙
2203
500kV I母
至线路对端
500kV II母
保护动作时间配合：
*500kV阻 抗 保 护 ： 2.0秒 掉 三 侧 开 关
*500kV零 序 方 向 过 流 保 护 ： 1.5秒 掉 500kV侧 开 关
*500kV零 序 过 流 保 护 4.5秒 掉 500kV侧 开 关 5.0秒 掉 三 侧 开 关
4B 5B
2255
2245B
CJ +
跳 2245A
跳 2211、 2213、 2255
跳 2212、 2214、 2244
启动 A 段失灵 启动 B 段失灵
比相式母线差动保护接线示意图
13
祝各位身体健康、工作顺利、家 庭幸福。
14
1 0k V过 流
零
序
过
过
压
负
零 序 过
单荷 相
压
测量 变压器纵差
201
10kV 母 线
220kV 母 线
110kV 母 线
101
线母 测变
路差 量压
保
器
护
纵差Biblioteka 线路12双母双分段比相式母差保护示意
2245A
双母线双分段母差保护的两种接线示意图
4A 5A
2211 2212 2213 2214
2244
D57
I
1YJJ1
I
1YJJ
重合 重
闸一 合
次脉 闸
冲
闭
锁
后加速延时 解除
跳跃闭锁保 持
自合
手合
跳位 跳 压
合位 闭 锁
跳闸保持
跳
闸 保护出口
二次回路的接线图之欧阳育创编
第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图。
一、二次回路图纸的分类按图纸的作用，二次回路的图纸可分为原理图和安装图。
原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。
安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。
因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。
因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图其特点是以二次回路的每个独立电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。
根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图屏面布置图是加工制造屏柜和安装屏柜上设备的依据。
上面每个元件的排列、布置，系根据运行操作的合理性，并考虑维护运行和施工的方便来确定的，因此应按一定比例进行绘制，并标注尺寸。
图6-4为安装接线图成的接线图。
它标明了屏柜上各个元件的代表符号、顺序号，以及每个元件引出端子之间的连接情况，它是一种指导屏柜上配线工作的图纸。
二次回路图
二次回路发电厂和变电所中的电气设备（如发电机、变压器等）的投入与停用，一般由值班人员在控制室内操作手把，经一定的逻辑回路，作用于断路器的合闸或跳闸线圈来完成。
因此，控制回路也称操作回路。
随着电压等级的升高和设备的复杂程度，操作回路也由简单到复杂。
一、常用的控制开关在控制回路中，常用LW2系列转换开关作为控制开关（或称操作手把），一般用“KK”符号表示。
在LW2系列中又以LW2－Z－la、4、6a、40、20、20／F8型转换开关用的最多，此型号转换开关的图解示于图3—1中。
为了安装、维护检验方便，把某些对触点固定在一定回路中使用，如在合闸回路中通常用“5、8”；在跳闸回路中常用“6、7”；在事故报警回路中常用“l、3”和“17、19”等。
有这样固定使用的触点，便于记忆，查线方便，对检修和运行都有益处。
LW2系列的控制开关有很多型号，限于篇幅不再列举。
二、控制回路控制回路是二次回路中的重要组成部分。
因电气设备（如断路器等）的种类繁多，控制回路的接线方式也多样。
但对它的基本要求是相同的。
1．对控制回路的基本要求在发电厂、变电所中的断路器，其跳闸及合闸都是通过控制开关来实现的。
在控制室内操作控制开关，即能发出跳闸及合闸脉冲，使断路器跳开或合上，并有指示灯（或指示信号）显示。
故对控制回路应有基本要求；（1）能进行手动跳闸、合闸。
（2）能与继电保护和自动装置相配合，实现自动跳闸及合闸；动作结束后能自动切断跳、合闸回路。
（3）能指示断路器跳、合闸位置状态；跳、合闸时应有明显信号指示。
（4）能监示直流电源及下次操作时回路的完整性。
（5）有防止断路器多次跳、合闸的防跳回路。
（6）接线力求简单，使用电缆力求少。
2．三相操作控制回路的基本接线在我国，110kV及以下的断路器均为三相同时操作，图3－2是最基本的具有电磁型三相同时操作机构的断路器控制回路接线图。
图3－2电磁操作机构的断路器控制回路（a）原理接线图（b）展开图图中符号：G—隔离开关；DL—断路器；HQ—合闸线圈；TＱ—跳闸线圈；DL2—辅助触点； HC—合闸接触器；RD—熔断器；AN—按钮原理图（a）中虚线左侧的跳、合闸线圈。
分别介绍二次回路的布置图逻辑图电路图和接线图重点
11-5 接 线 图
（三）电路图中的回路编号
原因
在接线图中，项目的相互位置取取决于屏（台）面布置图， 而项目之间的连接关系则由电路图确定。为了正确的连接每个 项目，确保电路图的逻辑功能，所以对电路图中的回路应进行 编号。
方法
一般由三个及以下的数字组成； 对于交流回路，为了区分相别，在数字前面加上U、V、W、 N等文字符号；
第11章 发电厂二次回路工程图
发电厂二次回路工程图是工程上 实用的二次回路图
本章以装有两台单机容量为6000~12000kW 发电机的发电厂典型设计为例，分别介绍二次 回路的布置图、逻辑图、电路图和接线图 重点：组成及其连接关系
11-1 系统图和框图
为了更好地描述发电厂机、电、炉及公用系 统的基本组成、相互关系和各部分的主要特征， 需要在电气工程图中反映出系统（或分系统） 中的各个项目间的层次关系。为此，必须用依 次分解的方法对系统、设备或装置划分层次， 再根据不同的层次绘制系统图、框图和二次回 路图。
11-5 接 线 图
三、单元接线图
端子接线图
（ 1）端子排一侧标明至单元内部连接的近端标记；另一侧标 明至本单元外部设备的远端标记或回路标号。
（2）端子排的引出线宜标出线缆号、线号和线缆的去向。
例3：端子接线图
例4：端子接线图
11-5 接 线 图
四、互连接线图
互连接线图表示不同结构单元之间的连接关系，不反应单 元内部的连接关系，必要时可给出相关单元接线图的图号。
例2：清水泵电 动机6kV开关 柜单元接线图
11-5 接 线 图
三、单元接线图
表示一个结构单元的端子及其与外部导线的连接关系，但 不包括单元内部连接关系，必要时可提供相关图号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特点
用途
种类
端子接线图
互连接线图
电缆连系图
11-5 接 线 图
（一）接线图的一般规定
图中应示出： （1）项目及其相对位置，项目代号； （2）端子间的连接关系，端子代号； （3）导线型式、截面积、导线号； （4）需要补充说明的其它内容。
（二）接线图的表示方法
项目
应尽量采用简化外形（圆形、方形、矩形）来表示，必要 时也允许用图形符号表示。在图形符号近旁标出与电路图项目 一致的项目代号。
中央信号 记录式 线路保护屏 发电机保护屏 母线保 控制屏 继电器屏 仪表屏 电能屏 护屏
自动调 整励磁 屏
11-3 保护逻辑图
逻辑图是用二进制逻辑单元符号表示控制系统或 保护装置的逻辑功能和工作原理
11-4 电 路 图
一、发电机控制和信号电路（一）
11-4 电 路 图
一、发电机控制和信号电路（二）
端子排设计原则 端子排连接的回路
（ 1）单元内与单元外设备之间的连接； （2）单元内设备直接接至小母线（或熔断器、小隔离开关） 的连接，一般应经过端子排； （3）各单元主要保护的正电源，一般均由端子排上引接； （4）同一屏上各结构单元之间的连接应经过端子排；
（5）为节省控制电缆，需要经过本屏转接的回路（过渡回路） 应经过端子排。
（3）导线组、电缆、缆形线束等可用单实线或加粗的单实线 表示。
11-5 接 线 图
（三）电路图中的回路编号
原因
在接线图中，项目的相互位置取取决于屏（台）面布置图， 而项目之间的连接关系则由电路图确定。为了正确的连接每个 项目，确保电路图的逻辑功能，所以对电路图中的回路应进行 编号。
方法
一般由三个及以下的数字组成； 对于交流回路，为了区分相别，在数字前面加上U、V、W、 N等文字符号；
例2：清水泵电 动机6kV开关 柜单元接线图
11-5 接 线 图
三、单元接线图
表示一个结构单元的端子及其与外部导线的连接关系，但 不包括单元内部连接关系，必要时可提供相关图号。
垂直布置 端子 端子排 水平布置 一般端子 连接端子
端子 种类
特殊端子 试验端子 连接型试验端子
11-5 接 线 图
三、单元接线图
11-5 接 线 图
三、单元接线图
端子排设计原则
端子排的排列顺序
（ 1）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感 器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小 排列，数字小的排在上（前）面，并按U、V、W、N排列。 （2）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感 器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小 排列，并按U、V、W、L、（试）W、N排列。 （3）信号回路。按预告、位置及事故信号分组。 （4）控制回路。按各组熔断器分组，每组里面先排正极性回路，由小到大； 再排负极性回路，由大到小。 （5）其它回路。按远动装置、励磁保护、自动调励装置的电流电压和联锁 回路分组. （6）转接回路。先排本单元的转接端子，再排其它单元的转接端子。
绘制原则
应遵照上述接线图的一般规定，并且各个单元的连接点不 管在何位置上，都要画在同一个平面上，各个单元用点划线围 框表示，其连接导线可用连续线或中断线表示。在图上标明线 缆号、线号、线缆规格。
第11章 发电厂二次回路工程图
发电厂二次回路工程图是工程上 实用的二次回路图
本章以装有两台单机容量为6000~12000kW 发电机的发电厂典型设计为例，分别介绍二次 回路的布置图、逻辑图、电路图和接线图 重点：组成及其连接关系
11-1 系统图和框图
为了更好地描述发电厂机、电、炉及公用系 统的基本组成、相互关系和各部分的主要特征， 需要在电气工程图中反映出系统（或分系统） 中的各个项目间的层次关系。为此，必须用依 次分解的方法对系统、设备或装置划分层次， 再根据不同的层次绘制系统图、框图和二次回 路图。
11-5 接 线 图
（二）接线图的表示方法
端子
（1）一般端子用图形符号“O”表示；可拆卸的端子用“” 表示。对于用简化外形表示项目时，其上的端子可不画符号， 只用端子代号表示。 （2）各端子宜按相对位置表示。
缆线
（1）连接线。用连续的实线表示端子之间实际存在 的导线。
（2）中断线。用中断的实线表示端子之间实际存在 的导线， 同时在中断处标明导线的去向。
11-1 系统图和框图
一、一次系统图
装有两台单机容量 为6000~12000kW 发电机的发电厂电 气一次系统图
11-1 系统图和框图
二、励磁系统图
11-1 系统图和框图
三、发电机保护和测量仪表配置框图
11-2 布 置 图
布置图是表示电气设备、装置或元器 件在现场、厂房或装置中的位置关系
装有两台单机容量为 6000~12000kW发电 机的发电厂的主控制 室的布置图
11-5 接 线 图
三、单元接线图
端子接线图
（ 1）端子排一侧标明至单元内部连接的近端标记；另一侧标 明至本单元外部设备的远端标记或回路标号。
（2）端子排的引出线宜标出线缆号、线号和线缆的去向。
例3：端子接线图
例4：端子接线图
11-5 接 线 图
四、互连接线图
互连接线图表示不同结构单元之间的连接关系，不反应单 元内部的连接关系，必要时可给出相关单元接线图的图号。
对于比较重要的常规回路都给予了固定的编号。
详见书上和 有关规程
11-5 接 线 图
二、单元接线图
例1：清水泵单元接线图是表示装置（或设备）中一个结构单元（即可 独立运用的组件或由零件、部件和组件构成的组合体）内部的 电动机控制台 连接关系。 单元接线图
单元外部（单元之间）的连接关系不包括在内，但需注明 相关接线图的图号。
11-4 电 路 图
二、发电机的保护电路
11-4 电 路 图
三、发电机励磁回路接地保护电路
11-4 电 路 图
四、自动和手动准同步电路
11-5 接 线 图
一、概述
接线图是以电路图和屏（台）面布置图为原始资 料，绘制的屏背面接线图。 反映了各个项目（元件、器件、组件、设 备、装置等）之间的连接关系、缆线种类和敷 设路径等。 是制造厂配线的依据，也是施工、运行和 维修不可缺少的重要技术文件。 单元接线图
