项目一： 活塞-5型发动机汽缸、活塞和气门组件的拆装与调试-工作单
发动机拆装项目工单
发动机拆装工单（一）
注意：测量1 号缸的汽缸、活塞直径和活塞环；活塞环侧隙和端隙仅测量第一道环；位置3（下部）精度不做要求；测量结果误差在±0.02mm 内，在测量精度评分方面不扣分，但操作必须规范；仅测量曲轴第一个主轴颈处的油膜间隙。
1.汽缸和活塞测量作业表单位：㎜
2.曲轴止推间隙和主轴颈油膜间隙测量作业表单位：㎜
3.汽缸盖平面度测量作业表单位：㎜
备注：测量点个数自己选择，测量值如果由于小于0.02mm 而测不出来，表内值可以填写〈0.02mm，如果测量数据大于0.05mm，填写＞0.05mm，但数据介于二者之间则必须填写实测数据值。

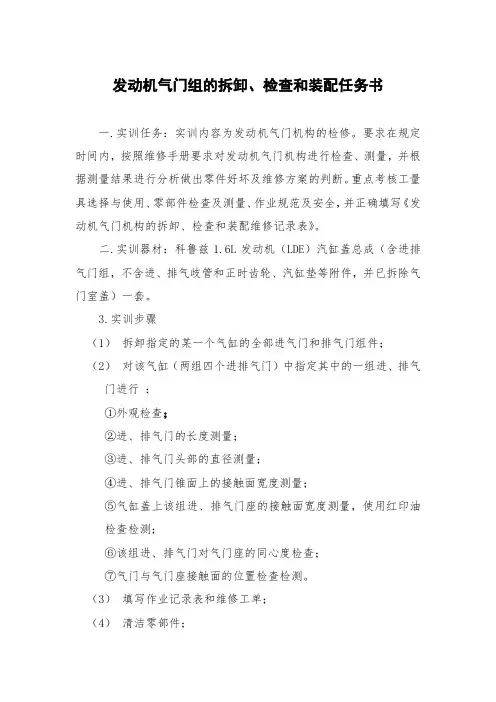

4任务书-发动机气门组的拆卸、检查和装配
发动机气门组的拆卸、检查和装配任务书
一.实训任务：实训内容为发动机气门机构的检修。
要求在规定时间内，按照维修手册要求对发动机气门机构进行检查、测量，并根据测量结果进行分析做出零件好坏及维修方案的判断。
重点考核工量具选择与使用、零部件检查及测量、作业规范及安全，并正确填写《发动机气门机构的拆卸、检查和装配维修记录表》。
二.实训器材：科鲁兹1.6L发动机（LDE）汽缸盖总成（含进排气门组，不含进、排气歧管和正时齿轮、汽缸垫等附件，并已拆除气门室盖）一套。
3.实训步骤
（1）拆卸指定的某一个气缸的全部进气门和排气门组件；
（2）对该气缸（两组四个进排气门）中指定其中的一组进、排气门进行：
①外观检查；
②进、排气门的长度测量；
③进、排气门头部的直径测量；
④进、排气门锥面上的接触面宽度测量；
⑤气缸盖上该组进、排气门座的接触面宽度测量，使用红印油
检查检测；
⑥该组进、排气门对气门座的同心度检查；
⑦气门与气门座接触面的位置检查检测。
（3）填写作业记录表和维修工单；
（4）清洁零部件；
（5）装配进、排气门组；（6）清洁整理打扫工位。
拆装、检测活塞连杆组操作工艺单
(7)用清洁布清洁卡箍内表面，润滑卡箍内表面，并用手涂抹均匀。
6.在活塞头部安装并旋紧卡箍，将活塞顶部标记朝向缸体正前方，轻轻将连杆放入汽缸中。
7.用塑料锤轻轻敲击活塞环卡箍边沿，使卡箍的下沿与缸体上平面完全贴合。
8.再次旋紧卡箍，确保三道活塞环被完全收紧。
二、检查缸肩
1.使用17mm套筒、棘轮扳手转动曲轴固定螺栓，使1缸活塞连杆组处于活塞行程下止点位置。
2.检查缸肩，必要时用铰刀铰削；
三、整体拆下活塞连杆组
1.检查并确认连杆和连杆盖上的装配标记，若无标记，应在连杆轴承盖上做好标记。
2.使用14mm套筒、扭力扳手、棘轮扳手交替多次松开并拆下连杆轴承盖固定螺栓（但不取出螺栓）。
（7）用同样方法测量第二道压缩环、上下刮油环端隙，第二道压缩环标准端隙：0.3-0.5mm；最大端隙：0.7mm，上下刮油环的标准端隙：0.1-0.4mm，最大端隙：0.7mm。
8.填表，分析结果，如果端隙大于最大值，则更换活塞环。换上新的活塞环后，如果端隙仍大于最大值，则更换气缸体。
9.用清洁布清洁两道压缩环、上下刮油环，并用压缩空气吹净；
1.再次确认活塞顶部的记号是否朝前。
检查连杆轴颈和连杆轴承是否有点蚀和划痕。
九、测量油膜间隙
1.在连杆轴颈、连杆下轴承涂抹少量润滑油。
2.按轴承宽度，切割塑料测量条长度，将塑料条沿轴向放在连杆轴颈和连杆下轴承之间。
3.安装连杆轴承盖（参见）。
4.拆下连杆轴承盖（参见）。
5.测量展平后的塑料测量条的宽度（最宽处），标准油膜间隙为0.030至0.062mm，
9.清洁、整理量具。
十六、测量活塞环端隙
（1）用清洁布清洁汽缸壁。

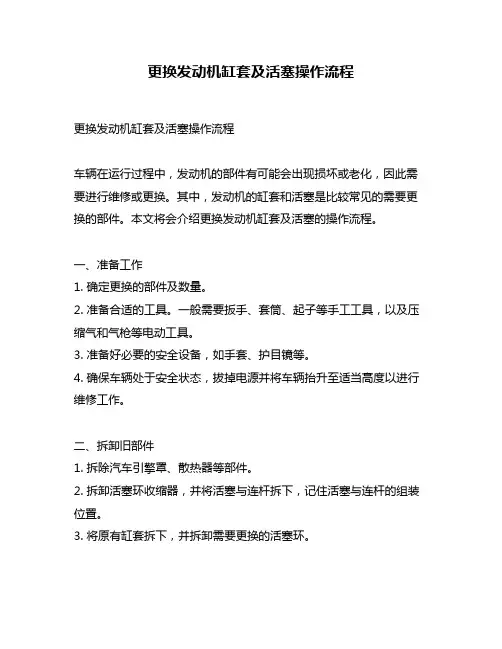

更换发动机缸套及活塞操作流程
更换发动机缸套及活塞操作流程更换发动机缸套及活塞操作流程车辆在运行过程中，发动机的部件有可能会出现损坏或老化，因此需要进行维修或更换。
其中，发动机的缸套和活塞是比较常见的需要更换的部件。
本文将会介绍更换发动机缸套及活塞的操作流程。
一、准备工作1. 确定更换的部件及数量。
2. 准备合适的工具。
一般需要扳手、套筒、起子等手工工具，以及压缩气和气枪等电动工具。
3. 准备好必要的安全设备，如手套、护目镜等。
4. 确保车辆处于安全状态，拔掉电源并将车辆抬升至适当高度以进行维修工作。
二、拆卸旧部件1. 拆除汽车引擎罩、散热器等部件。
2. 拆卸活塞环收缩器，并将活塞与连杆拆下，记住活塞与连杆的组装位置。
3. 将原有缸套拆下，并拆卸需要更换的活塞环。
三、安装新部件1. 清洗汽缸套和活塞，确保表面干净且无杂质。
2. 将新的活塞环套在活塞上，并将活塞与连杆组装在一起。
3. 将活塞缓慢插入汽缸套中，注意避免刮伤汽缸壁。
4. 安装新的缸套，注意缸套安装的方向和位置。
5. 调整并锁定缸套的位置。
四、重新组装引擎1. 重新安装原有的部件，如散热器、汽车引擎罩等。
2. 进行一次启动试验，观察自动执行程序是否正常并不产生任何异常情况。
3. 在车辆安全、运转平衡、动力强劲的情况下，初步调整车辆并进行试驾。
通过以上步骤，就可以完成更换汽车发动机缸套和活塞的过程。
在操作过程中，应该注意配合好工具和手动操作，确保维修和更换过程的顺利进行。
尤其是在拆卸和安装部件时，应注意避免对车辆其他部件造成危害。
同时，在顺利完成更换后，需进行严格的质量测试，以确保发动机的正常运行和安全行驶。
任务__气门组的拆装
中职汽车运用与维修专业技能竞赛气门组的拆装比赛为了更好地提高学生的学习主动性和积极性，精通汽车维修本领，练就过硬专业技能，通过比赛促教、比赛促学来提高学生的学习热情。
一、竞赛内容：气门组拆装比赛二、参赛对象：汽修专业全体学生三、竞赛步骤:发动机气门组的拆装步骤。
竞赛步骤1、操作前准备工作1.学生将工位卫生清理干净，准备好所需的工具、物品等。
2.检查拆装台架完整情况、是否安全固定。
提示：培养良好的工作习惯，做好事前准备，有利于安全操作和提高工作效率。
2、气门组的拆卸（1）.将气缸盖总成平放在工作台上。
（2）.取出各缸的液压挺柱。
提示：◆拆卸时将液压挺柱做上标记，液压挺柱不可互换。
（3）.用气门弹簧拆装钳将气门弹簧座压下，取出气门锁片和气门弹簧。
（4）.取出各缸的进、排气门。
提示：◆拆卸时将气门必须做上标记，气门不可互换。
3、气门组的安装（1）.安装气门导管将气门导管涂上机油后用专用工具从凸轮轴端压入气缸盖到规定位置。
提示：◆安装气门导管前应检查座孔和导管是否合格；◆导管安装为过盈配合，最好用专业工具压入。
（2）.安装气门油封将气门油封涂上油用专用工具安入气门油封。
提示：◆检查气门油封规格是否符合要求。
（5）.用气门油封钳取出气门油封。
（3）.安装气门在气门杆上涂上油装入气门。
提示：◆检查气门是否符合规格要求。
◆区分进排气门，不要装错。
◆如若使用原车旧气门，应注意各缸气门不可互换。
（4）.装入气门弹簧。
提示：◆安装前检查气门弹簧高度是否符合要求。
◆应检查气门弹簧是否有变形、裂纹和折断等损坏情况。
（5）.安装弹簧锁片a.装入气门弹簧垫片。
b.专用工具将气门弹簧垫压下提示：◆安装前应检查弹簧垫、锁片是否有磨损、变形、裂纹等损坏情况。
◆使用新锁片应检查尺寸规格是否符合要求。
c.装入气门锁片。
提示：（6）.装液压挺柱。
提示：◆液压挺柱不可互换。
4任务书-活塞连杆组的拆装
活塞连杆组的拆装实训任务书
班级姓名
一、企业案例
客户车辆涉水行驶中途熄火。
经检查判断连杆可能出现弯曲或损坏故障。
二、实训器材
1．设备：发动机三台。
2．工量具：扭力扳手、通用拆装工具、活塞环压缩器。
3．耗材：无纺布。
三、实训准备
本次实训发动机活塞连杆组拆装相关项目，实训前做好工具、防护等准备。
四、任务实施
活塞连杆组拆装，制定实训工作计划，填写下表
活塞连杆组拆装项目实训工作计划表
1．准备工作
（1）防护准备：
（2）工具准备：
2．拆卸
（1）沿发动机旋转方向将对应缸活塞旋转到下止点
（2）拆卸对应缸连杆轴承盖螺栓
注意：分多次均匀拆卸
（3）拆下连杆轴承盖和连杆轴承
（4）将活塞推出气缸
3、安装
（1）调节活塞环
注意：端口方向错开且避开活塞销（2）润滑活塞环、活塞、气缸壁
（3）用活塞环压缩器安装活塞注意：活塞朝前方向
（4）安装连杆轴承盖
（5）紧固连杆轴承盖螺栓
注意：按照标准扭力
（6）清洁、整理
五、实训评价
(1)评价工作成绩及修改计划
(2)活塞连杆组拆装检查评价与打分
活塞连杆组拆装评价与打分
指导教师：
日期：。
项目一：活塞-5型发动机汽缸、活塞和气门组件的拆装与调试-成绩评定各项分数分配及终止竞赛的说明
活塞-5型发动机汽缸、活塞和气门组件的拆装与调试
竞赛成绩评定各项分数分配
及
终止竞赛的说明
该赛项总成绩，160 分，其中：
1、准备工作： 5 分；
2、进气管和导风板的拆卸： 10 分；
3、气缸和活塞的拆卸： 15 分；
4、摇臂和气门组件的拆卸： 15分；
5、组件的测量： 38 分；
6、摇臂和气门组件的安装： 21 分；
7、活塞和气缸组件的安装： 14分；
8、导风板和进气管的安装： 10 分；
9、气门间隙的调整： 9 分；
10、其他附件的安装： 6 分；
11、收尾工作： 5 分；
12、职业素养与工作效率： 12分。
竞赛被终止的说明：
1、选手操作不正确或遗漏某项操作步骤可能对安全造成影响；
2、选手操作过程中违反操作程序或操作步骤严重不合理；
3、选手缺乏必要的操作基本知识或不清楚安全防护；
4、不服从裁判、扰乱赛场秩序、干扰其他参赛队比赛，情节特
别严重，造成竞赛中止的；
5、裁判认为其他原因必须终止竞赛。
汽车机电维修 气门组的构造与拆装(任务书)
《气门组的构造与拆装》任务书
班级：姓名：组别：
工作页1：信息收集、任务准备
一位客户反应汽车动力不足，燃油消耗量增加。
经检测发动机的汽缸压缩力低于技术要求。
往燃烧室加入少量机油进行汽缸压缩力测试，发现汽缸压缩力值基本不变化，初步诊断为气门密封不严，需要对配气机构进行解体检查。
任务实操预习
气门组零件认识
（）（）
（）（）
（）（）
工作页2：分层讨论，制定计划
合理分组
★组长组员组员组员
尝试拆装
拆装人我的任务拆装过程中遇到的问题是否解决解决途径集体讨论
通过集体讨论，最终确定操作流程表（此项内容请在讨论的过程中及时完成）“气门组拆装”操作流程表
工作页3：执行计划，分组实践
设备状况（□完好 □不良） 设备摆放（□整齐 □杂乱） 卫生情况（□良好 □较差）
气门组拆装作业评价表
（优秀请打★，良好请打▲，一般请打●）
我们小组（□很好□较好□一般）地完成了计划制定的工作我（□很好□较好□一般）地完成了计划制定的工作。
汽修专业实训作业工单(8项)
单缸活塞连杆组的拆装作业工单发动机型号一、准备工作内容情况记录1.工量具的准备套筒、快速扳手、锤子、活塞环卡箍、活塞环拆装钳、扭力扳手2.油料、抹布机油、抹布3.发动机拆装台正常二、操作过程要求：能用正确的方法拆装和检查活塞连杆组。
活塞连杆组的拆卸拆卸要领：1.被拆卸的活塞连杆组必须处于下止点位置。
2.取出活塞连杆组后，是否要将连杆轴承盖按原位装回：是□否□3.写出活塞连杆组元件名称：1、第一道气环2、第二道气环3、油环4、活塞销5、活塞6、连杆7、连杆螺栓8、连杆轴承9、连杆轴承盖活塞连杆组的装配装配要领：1.活塞环的开口应相互错开 180°，并且任一开口都不能对齐活塞销孔处。
2.活塞和连杆上的标记都应朝向发动机的前端。
3.连杆螺栓拧紧力矩为 29 N·M。
火花塞检测与更换作业工单发动机型号一、准备工作内容情况记录1.工量具的准备火花塞拆装专用扳手、塞尺2.油料、抹布抹布3.发动机运行台正常二、操作过程要求：能用正确的方法拆装和检查火花塞。
火花塞的拆卸拆卸要领：1.拆卸火花塞的工具是火花塞专用扳手。
2.各缸的火花塞取出后，是否能互换：能□不能□3.写出点火系统中各主要部件的名称：1、蓄电池2、点火开关3、点火线圈4、点火器5、分电器6、火花塞火花塞的检测检测要领：1.用塞尺测得的火花塞电极间隙为 mm。
2.火花塞间隙标准为 1.0-1.2 mm，与测量结果进行比较，判断火花塞间隙。
火花塞的装配装配要领：火花塞的拧紧力矩为 14 N·M。
6盘式制动片拆装与更换作业工单VIN码一、准备工作内容情况记录1.工量具的准备扳手、游标卡尺2.材料的准备新制动片3.整车正常二、操作过程要求：能用正确的方法拆装和检查及更换制动片。
制动片的拆卸拆卸要领：1.拆卸制动钳的工具是刹车片专用拆装工具。
2.新旧制动片是否相同：是□否□3.更换制动片时是否先打开制动液壶盖：是□否□4.制动液多少公里更换。
2017 技能大赛 拟设赛题 高职 飞机发动机拆装调试与维修 2017赛项A工量具耗材总清单
活塞-5 型发动机气缸、活塞和气门组件的拆装与调试竞赛工量具总清单常用工具序号名称规格数量1一字螺丝刀L=100 1 2一字铁把螺丝刀L=150 1 3开口扳手8×10 1 4 开口扳手9×11 2 5开口扳手12×14 2 6开口扳手14×17 2 7开口扳手19×22 2 8开口扳手32×36 1 9开口梅花组合扳手(短柄) 14×14 1 10开口梅花组合扳手7×7 1 11开口梅花组合扳手8×8 1 12开口梅花组合扳手9×9 1 13开口梅花组合扳手11×11 1 14开口梅花组合扳手13×13 1 15开口梅花组合扳手(长柄) 14×14 1 16开口梅花组合扳手16×16 2 17开口梅花组合扳手19×19 1 18加力手柄1/4头 1 19加力手柄3/8头 1 20加力手柄1/2头 1 21棘轮手柄1/4头 1 22棘轮手柄3/8头 1 23套筒11mm (3/8头、1/4头) 各124套筒13mm (3/8头、1/4头) 各1 25套筒22 mm 1 26加长杆1/4头 1 27加长杆3/8头 1 28斜口钳150mm 2 29尖嘴钳150mm 2 30鱼口钳通用 1 31胶皮锤500g 1 32 销冲通用 1 33手电筒通用 1 34护目镜通用 3 35磁拾器通用 1 36反光镜通用 1 37抓手（机械手）通用 1 38镊子通用 1 39铝棒直径20mm，长300mm 1 40橡胶垫1200 * 600mm（已放工位） 1 41油壶通用 1 42油杯通用 1 43抹布通用 2 44 毛巾640mm *640mm 1 45抹布（盖）1m×1m 1 46记号笔通用 1 47圆珠笔通用 2 48毛刷通用 2 49废弃物桶通用（已放工位） 1 50托盘1大2小 351塑料工具箱长宽高：大约65×25×25cm 1 52 铁质工具箱长宽高：大约54×21×21cm 1专用工具1 气门间隙塞尺专用 12 进气管扳手专用(含加力杆) 13 发动机螺栓套筒扳手专用 14 活塞销专用卡环钳专用 15 涨圈钳专用 16 气门弹簧压钳专用 27 扳桨工具专用 18 活塞夹环专用 19 活塞销顶棒专用 110 电嘴托架专用 111 气门间隙调节工具专用 112 电嘴扳手专用 113 半圆活塞专用 114 木桩专用 1量具1 游标卡尺(0-200)mm 12 塞尺通用 13 T型规（12.7-150）mm 14 千分尺（0-25）mm 15 百分表通用 16 扭节式力矩扳手(4～20)N·m 17 指示表式力矩扳手 (0～175)FT·LB 18 环规通用 1堵头与耗材序号名称规格数量备注1 进气管堵头6个2 增压器堵头2个3 电嘴弯管堵头11个4 电嘴堵头10个5 推杆堵头4个6 推杆套堵头2个7 气缸盖板1个8 保险丝MS20995C32 1卷9 开口销10个配有盒子10 胶带纸1卷11 线手套3双12 绢布手套3双13 橡胶手套3双。
活塞发动机拆装实训报告
一、实训目的本次活塞发动机拆装实训的主要目的是通过实际操作，加深对汽车发动机构造和原理的理解，掌握发动机拆装的基本步骤和注意事项，提高动手实践能力，培养严谨细致的工作态度。
二、实训内容1. 实训设备：活塞发动机、拆装工具、量具、手套等。
2. 实训步骤：（1）发动机的分解1）拆卸分电器、火花塞；2）拆卸化油器总成；3）拆卸进气歧管；4）拆卸排气歧管；5）拆卸发动机皮带和正时带、法兰盘等，水泵总成等；6）拆卸气缸盖罩；7）拆卸凸轮轴；8）拆卸汽缸盖；9）拆卸气门组；10）拆卸机油滤活器、真空阀等附件；11）拆卸油底壳；12）拆卸机滤器、机油泵；13）拆卸活塞连杆组；14）拆卸曲轴飞轮组。
（2）零部件的解体1）水泵的解体；2）配气机构的解体；3）机油泵的解体；4）活塞连杆组的解体。
（3）发动机零部件清洗1）清除发动机零部件的所有油泥和污垢，刮除气缸、气缸盖及活塞积炭；2）在专用油池中清洗发动机零部件，特别是活塞连杆组件和曲轴飞轮组件。
（4）发动机总体安装1）按照发动机拆卸的相反顺序安装所有零部件；2）安装注意事项：应当特别注意互相配合运动表面的高度清洁，并于装配时在互相配合的运动表面上涂抹适量的润滑脂。
三、实训心得1. 拆装发动机的过程让我对发动机的构造有了更深入的了解，使我认识到发动机各部件之间的相互关系和作用。
2. 在拆装过程中，我学会了正确使用拆装工具和量具，提高了自己的动手能力。
3. 通过实际操作，我明白了发动机拆装过程中的注意事项，如拆卸顺序、零件标记、清洗方法等，为今后的维修工作打下了基础。
4. 在实训过程中，我体会到团队合作的重要性。
在遇到问题时，我们相互讨论、共同解决，提高了学习效率。
5. 通过本次实训，我认识到严谨细致的工作态度对于汽车维修工作至关重要。
在拆装过程中，任何一个细节的疏忽都可能导致故障的发生。
四、总结本次活塞发动机拆装实训使我受益匪浅，不仅提高了我的动手能力，还对汽车发动机构造和原理有了更深入的了解。
气门拆装实训实验报告单
一、实验名称：气门拆装实训二、实验目的：1. 熟悉汽车发动机配气机构的结构及工作原理。
2. 掌握气门拆装的步骤和方法。
3. 培养学生动手能力和团队协作精神。
三、实验时间：2023年X月X日四、实验地点：汽车实训中心五、实验器材：1. 汽车发动机（汽油机或柴油机）2. 气门拆装工具一套3. 安全眼镜、手套、口罩等防护用品六、实验步骤：1. 实验准备（1）将汽车发动机放置在平稳的工作台上，确保发动机处于熄火状态。
（2）穿戴好防护用品，如安全眼镜、手套、口罩等。
（3）检查气门拆装工具是否完好，如扳手、螺丝刀、气门弹簧压缩工具等。
2. 气门拆装实训（1）拆卸气门盖① 使用扳手将气门盖螺栓拧下，注意顺序，防止螺栓丢失。
② 将气门盖取下，观察气门盖与气缸盖之间的密封情况。
（2）拆卸气门① 使用气门弹簧压缩工具将气门弹簧压缩，取出气门弹簧。
② 使用气门拆装工具将气门从气门导管中取出，注意观察气门与气门座的接触情况。
（3）气门检查① 观察气门头部是否有磨损、裂纹等异常情况。
② 使用量具测量气门头部的直径和气门杆的直径，确保符合技术要求。
③ 检查气门座的磨损情况，如气门座有磨损，需进行更换或修复。
（4）气门研磨① 将气门放入气门座圈，观察气门与气门座的接触面积。
② 如接触面积过小，使用对应气门铰刀进行导铰，注意力度。
③ 使用粗磨砂研磨气门头部，观察接触面积。
④ 使用细磨砂研磨气门头部，直至接触面积达到要求。
⑤ 使用机油将接触面打滑，检查是否漏气。
（5）气门安装① 将气门弹簧安装到气门杆上，注意弹簧的安装方向。
② 将气门安装到气门导管中，确保气门与气门座的接触良好。
③ 将气门盖安装到气缸盖上，拧紧螺栓，注意顺序。
3. 实验总结（1）记录气门拆装过程中的关键数据，如气门头部直径、气门杆直径等。
（2）总结气门拆装实训过程中的注意事项，如安全操作、工具使用等。
（3）分析气门磨损、损坏的原因，提出预防措施。
七、实验结果与分析：1. 实验结果（1）成功完成了气门的拆装、检查、研磨和安装。
飞机发动机拆装调试与维修赛项规程
2017年全国职业院校技能大赛高职组“飞机发动机拆装调试与维修”赛项规程一、赛项名称赛项编号：GZ-2017019赛项名称：飞机发动机拆装调试与维修英语翻译：Dismantling, Assembling, Adjustment and Reparation of Plane Engines赛项组别：高职组赛项归属产业：交通运输\装备制造二、竞赛目的通过竞赛，展示高职院校航空维修类专业教学改革成果，检验学生飞机发动机基本维修技能、规范化操作能力以及航空维修职业操守水平，引领和促进航空类高职院校维修专业教学改革，推动提升高职院校航空维修类专业人才培养水平。
三、竞赛内容（一）竞赛内容本赛项基于飞机发动机的可维修性、可考核性与维修标准化等因素，本着公平、公正、公开的原则，确定“飞机发动机拆装调试与维修”为本次比赛项目。
竞赛内容包括：活塞-5型发动机汽缸、活塞和气门组件的拆装与调试；涡桨-5型发动机高压燃油泵拆装；基于CFM56系列发动机的区域标准线路施工三个项目。
1.项目一活塞-5型发动机汽缸、活塞和气门组件的拆装与调试该项目在车间进行，重点考核参赛者拆装、测量、调校的基本技能和操作的规范性。
主要工作包括发动机汽缸活塞组件的拆卸、气门间隙的调整、汽缸活塞组件及气门摇臂组件的测量和装配。
项目一（40%）:主要竞赛内容：（1）工卡阅读和工具准备；（2）发动机汽缸活塞组件的拆卸；（3）发动机气门组件的拆卸；（4）发动机汽缸活塞组件、气门摇臂组件的测量；（5）发动机气门摇臂组件、汽缸活塞组件的装配；（6）发动机气门间隙的调整；（7）指定位置紧固件保险。
项目一包含的知识点和技能点：（1）外场和车间的安全防护；（2）安全操作知识，包括工作中用电、滑油等方面的注意事项；（3）常用工具和量具的使用；（4）量具、工具的保养和管理，车间器材的使用；（5）计量器具的有效期及识别；（6）常用手工工具的选择和使用；（7）精密工具的操作和使用；（8）紧固件拆装和保险。
5A发动机任务工单
班级： 学号: 姓名：
汽车发动机项目教学任务工单 一、写出下列零件的名称；
1- 2- 3- 4- 5-
1- 2- 3- 4- 5-
6- 7-
二、在拆装5A 发动机曲柄连杆机构的时候用什么工具？注意什么问题？你在拆装的时候用多长时间？（不够地方写在后面）
4
5 6
7
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
进气歧管绝对压力传感器检测电压：
打开点火开关：
Vc-E2为
PIM-E2为
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：三、实施过程记录
班级：学号: 姓名：5A电控发动机项目教学任务工单
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：
班级：学号: 姓名：。
活塞发动机汽缸的拆装
西安航空职业技术学院实训报告报告题目：活塞发动机汽缸的拆装所属系部：航空维修工程系实训老师：职称：学生姓名：班级、学号:专业：航空机电设备维修西安航空职业技术学院制年月日目录1实训目的 ------------------------------------------------------------------------------------ 错误！未定义书签。
1.1了解活塞发动机组成结构及工作过程--------------------------------------------- 错误！未定义书签。
1.2了解活塞发动机与螺旋桨的联系 --------------------------------------------------- 错误！未定义书签。
1.3掌握汽缸拆装步骤 --------------------------------------------------------------------- 错误！未定义书签。
2工具的准备 ------------------------------------------------------------------------------------------------------------ 2 3工作内容 --------------------------------------------------------------------------------------------------------------- 3 3.1分解步骤------------------------------------------------------------------------------------------------------------- 3 3.2装配步骤-------------------------------------------------------------------------------------------------------- 33.3注意事项 -------------------------------------------------------------------------------------------------------- 34 知识链接 ----------------------------------------------------------------------------------- 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作
活塞-5 型发动机气缸、
项目 活塞和气门组件的拆装与调试
工作单内容
工
检
作
查
者
者
1.9 分解活塞组件，依次取出封严涨圈、挡油涨圈、刮油涨圈。 注意： 拆下涨圈时注意用力适当，防止涨圈折断。
1.10 打开摇臂室盖，拆除开口销保险，拧掉摇臂轴螺帽，拔出摇臂轴，并取出摇 臂。
注意：拆气门摇臂时，应采取措施防止轴承的滚针掉落。 1.11 分解气门组件，用顶木顶住气门，用专用工具压下气门弹簧，将气门卡环拆 下，取出气门。依次取出气门弹簧锁片、弹簧底盘、大中小三个弹簧、大中两个钢垫 圈、气门。
N/A
共8第7页
2015 年全国职业院校技能大赛
飞机动机
工作单 JOB CARD
拆装调试与维修
工作 活塞-5 型发动机气缸、活塞 项目 和气门组件的拆装与调试
工作单内容
工检 作查 者者
1.12.4 检查和测量电嘴间隙，其间隙为0.28—0.36mm，并将数据填入表4。
间隙：前排
mm、
mm、
mm、
mm.
注意: 请勿让碱性清洗液进入滑油，很少量的这种液体就可以改变滑油性质，会 损坏设备。
1.1 拆卸电嘴弯管；拧下气缸的前排9个电嘴，按气缸排列顺序放在电嘴托架上。 防止损坏。
1.2 拧下前机匣上观察窗堵塞，转动曲轴，将所拆气缸的活塞扳至压缩行程上死点。 说明： 在减速齿轮的外缘上有9条线，当每条线与检查窗孔的线条对正时， 对应的活塞在上死点的位置。
2.12.1 转动曲轴使气门正常工作，并让气缸活塞位于压缩行程上死点。 2.12.2 压下摇臂的推杆一端，用专用塞尺检查摇臂滚轮与气门杆顶端之间的间 隙。 2.13 安装气门摇臂室盖，紧固力矩值45磅·英寸。 2.14 安装电嘴。 2.14.1 在电嘴上套上1个铜垫圈，用手将电嘴拧入气缸。 2.14.2 装上弯管，不能和任何机件相磨，高压导线不能过度扭曲。 G. 结束工作 1. 清点工具；归还借用工具、设备。 2. 整理场地。
1.12.2 检查和测量气门杆外径，圆度偏差和圆柱度偏差，并将数据填入表 2
气门杆
上部 中部 下部 圆柱度偏差
纵向 测量
横向 测量
各部份圆度偏差
圆度偏差 (max)
1.12.3 检查和测量气缸活塞外径，并将数据填入表3。
活塞外径
顺活塞销(mm)
垂直活塞销(mm)
编写
校对
批准
开工日期 N/A
完工日期
页码
飞机动机 拆装调试与维修
工作单内容
附录一 测量记录单
工作单 JOB CARD
工作 项目
活塞-5 型发动机气 缸、活塞和气门组件
的拆装与调试 工检 作查 者者
1.12.1 检查和测量气缸圆度偏差及圆柱度偏差，并将数据填入表1
气缸筒
纵向 测量
横向 测量
各部份圆度偏差
上部
中部
下部
圆柱度偏差
圆度偏差 (max)
编写
校对
批准
开工日期 N/A
完工日期
页码
N/A
共 8 页第 4 页
2015 年全国职业院校技能大赛
飞机动机 拆装调试与维修
工作单内容
工作单 JOB CARD
工作
活塞-5 型发动机气缸、
项目 活塞和气门组件的拆装与调试
工检 作查 者者
编写
活塞-5 型发动机气缸顺序
校对
批准
开工日期 N/A
完工日期
页码
2015 年全国职业院校技能大赛
飞机发动机 拆装调试与维修
工作单内容
工作单 JOB CARD
工作
活塞-5 型发动机气缸、
项目 活塞和气门组件的拆装与调试
工
检
作
查
者
者
E．工作步骤
1. 拆卸气缸
警告：使用发动机滑油应在通风良好的区域,不要让滑油进入口、鼻、眼睛或接 触皮肤，滑油有毒并且可以通过皮肤吸收，滑油产生的气体会刺激呼吸道。
注意： 防止摇臂轴滚针轴承散落。 2.3 安装活塞涨圈并检查确保所有涨圈都能够完全进入涨圈槽。 2.4 将活塞连接到曲轴连杆上，确保活塞销安装到位；并安装卡簧保险。 注意：正确安装活塞及涨圈。 2.5 检查进、排气推杆位置是否正确。 注意：区分进、排气推杆。 2.6 气缸内壁、气缸裙边涂抹清洁滑油。后排mm、mm、
mm、
mm.
1.12.5 检查和测量气缸气门导套内径，并将数据填入表5。
气门杆外径(max)
进气门(mm)
气门导套内径(min)
气门导套与 气门杆间隙
1.12.6 检查和测量涨圈开口间隙,并将数据填入表6。
第1道涨圈
mm 第2道涨圈
mm
第3道涨圈
mm 第4道涨圈
mm
第5道涨圈
mm 第6道涨圈
C．设备和工具 1. 航空活塞 Y-5 型发动机 2. 工具箱 3. 工作台，油盘 4. 气缸、活塞、气门组件专用拆装工具 5. 测量工具
D．耗材 1. 润滑油； 2. 导管堵头； 3. 擦布； 4. 胶带纸 5. 保险丝 6. 开口销
编写
校对
批准
开工日期 N/A
完工日期
页码
N/A
共 8 页第 1 页
作
查
者
者
A．概述 本项目是针对星形气冷式活塞发动机（活塞-5）进行气缸、活塞和气门机构组件的
拆卸、调试和装配。完成 2 号与 9 号气缸相关组件拆卸、测量和装配，最后完成气门 间隙调整，并进行紧固件保险。
B．参考资料 1. 任仁良等，维修基本技能[教材]，清华大学出版社. 2. 唐庆如，活塞发动机[教材]，兵器工业出版社.
编写
校对
批准
开工日期 N/A
完工日期
页码
N/A
共 8 页第 3 页
2015 年全国职业院校技能大赛
飞机发动机 拆装调试与维修
工作单内容
工作单 JOB CARD
工作 项目
活塞-5 型发动机气缸、 活塞和气门组件的拆装与调试
工
检
作
查
者
者
2.7 安装气缸。 注意： 在活塞位于上死点安装气缸。 2.8 安装半球形垫片、气缸固定螺帽和保险花螺帽。 2.9 安装导风板。 2.10 安装进气管，在进气管与气缸头一端的三个固定螺栓上打上（双根缠绕法） 保险丝保险。 2.11 拧紧气门推杆套的外螺帽。 2.12 调整气门间隙。
1.3 拆下进气管。 拆卸气缸进气管固定螺栓，使用进气管专用工具拆卸进气管与机匣的固定螺帽，
取下将其放入工具盘中或工作台上,用堵盖堵住各安装孔。 1.4 拆下导风板。 说明：每个气缸需要拆下两个气缸侧导风板和一个缸头导风板。 1.5 拆松推杆套上的夹环并旋松其推杆套螺帽。 1.6 依次拆下气缸固定螺帽的保险花螺帽,用专用工具拆卸气缸座固定螺帽，取下
mm
编写
校对
批准
开工日期 N/A
完工日期
页码
N/A
共 8 页第 8 页
2015 年全国职业院校技能大赛
飞机发动机 拆装调试与维修
工作单 JOB CARD
工作
活塞-5 型发动机气缸、
项目 活塞和气门组件的拆装与调试
机型 Y-5
机号
维修类型 拆装与调试
密级
工作区域
公开
机库
适用对象
所有竞赛组
工作单内容
版本 R0 R1 R2
编写日期 2015/3/19 2015/5/21
工
检
注意： 拆下弹簧锁片后要防止气门掉落。 1.12 对各部件进行检查、测量。将测量数值记录在测量记录单上（见附录一） 2. 安装气缸 2.1 按照顺序组装气门组件。 用顶木顶住气门，用专用工具压下气门弹簧，装上气门卡环。 2.2 安装气门摇臂并在摇臂轴末端的螺帽上打开口销保险（要求打纵保险）。
将摇臂装入摇臂室内，对正孔安装摇臂轴，拧紧摇臂轴固定螺帽，并打上开口销 保险。
半球形垫片。 1.7 拔出气缸，同时取出推杆。 注意：拔出气缸时，防止断裂的活塞涨圈掉入机匣。 1.8 拆卸下活塞销卡簧保险、活塞销，然后取出活塞。
编写
校对
批准
开工日期 N/A
完工日期 N/A
页码 共 8 页第 2 页
2015 年全国职业院校技能大赛
飞机发动机 拆装调试与维修
工作单 JOB CARD
N/A
共 8 页第 5 页
2015 年全国职业院校技能大赛
飞机动机 拆装调试与维修
工作单内容
工作单 JOB CARD
工作
活塞-5 型发动机气缸、
项目 活塞和气门组件的拆装与调试
工检 作查 者者
编写
校对
气门结构图
批准
开工日期
N/A
完工日期
页码
N/A
共 8 页第 6 页
2015 年全国职业院校技能大赛
