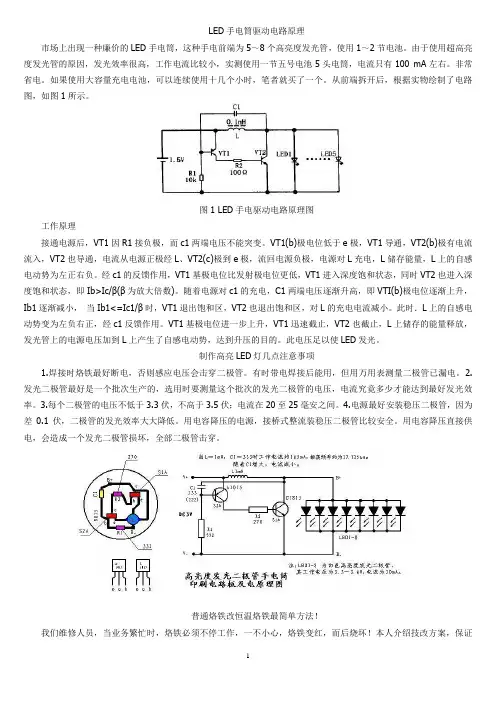

LED手电筒驱动电路原理
1LED 手电筒驱动电路原理市场上出现一种廉价的LED 手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA 左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED 手电驱动电路原理图工作原理接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e 极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L 、VT2(c)极到e 极，流回电源负极，电源对L 充电，L 储存能量，L 上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L 的充电电流减小。
此时．L 上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。
此电压足以使LED 发光。
制作高亮LED 灯几点注意事项1.焊接时烙铁最好断电，否则感应电压会击穿二极管。
有时带电焊接后能用，但用万用表测量二极管已漏电。
2.发光二极管最好是一个批次生产的，选用时要测量这个批次的发光二极管的电压，电流究竟多少才能达到最好发光效率。
3.每个二极管的电压不低于3.3伏，不高于3.5伏；电流在20至25毫安之间。
4.电源最好安装稳压二极管，因为差0.1伏，二极管的发光效率大大降低。
用电容降压的电源，接桥式整流装稳压二极管比较安全。
1[1].5V_LED手电筒制作电路图
![1[1].5V_LED手电筒制作电路图](https://img.taocdn.com/s3/m/bb59f59b16fc700abb68fcf8.png)
1.LED高亮发光二极管具有节能、寿命长、高亮度等优点。
非常受欢迎，因此我就在这里介绍怎么样使用发光LED制作1.5V的手电筒，供初学都参考。
制作元器件：1、电路磁环选用T9*5*3/2K，也可用T10*6*5等，在废弃的电子镇流器上也可寻到，用0.3mm漆包线双线并绕20T，按图中同名端连接。
R1用1/4W碳膜电阻1K，TR1选8050或9014，D1选4937、4148或107，C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管，电路板可用万能或塑料板。
1.5V LED手电筒制作电路图一、电路设计一节镍氢电池的电压只有1.2V，而超高亮LED需要3.3V以上的工作电压才能保证足够的亮度。
因此。
必须设法将电压升高，常见的升压电路一般有二种形式，即高频振荡电路和电磁感应升压电路。
对于升压电路，有两种电路可选择。
如图1和图2所示图1的电路使用一个脉冲小变压器，功率管VT3将高频振荡信号放大，加在L1通过变压器T直接升压。
图2是利用电感的自感高压来实现对电压的提升。
当振荡信号输入VT3的基极时，VT3将周期性地饱和、截止。
当饱和时，电感L通电，电能转化为磁能储存在L中，此时二极管截止，靠C3储存的能量向负载供电；当VT3截止时。
电感将产生下正上负的自感电动势。
二极管VD导通，该自感电动势与电源电动势叠加，向电容C3充电和负载供电，由于两个电动势正串。
可以得到比电源还要高的电压，具体大小主要由负载和VT3饱和时电感L通过的电流之比确定。
这两种电路都可以将1.2V升高到3.3V以上，第一种电路如果在变压器上加绕正反馈线圈。
可以免去振荡电路。
使电路更加简洁。
但使用这种电路计算较复杂。
输出功率较难调节，变压器的绕制也有些麻烦。
第二种只需一个小电感。
电感量也没有较大的要求，调节电感的驱动电流，就能方便地调节输出电压。
在此采用第二种电路。
振荡电路采用图3所示的电路，虽然能在1.2V电压下正常工作的振荡电路有不少，但经实践证明，图3的电路制作容易，计算简单。
充电手电筒电路原理图
充电手电筒电路原理图
描述
想用手机电池代替手电筒电池，要看手电筒电池电压是否接近手机电池电压。
若手电筒采用的是4V的小蓄电池作电源，则可以很方便的改成手机电池供电。
下面我们就以这种手电筒为例来介绍一下改装的方法。
上图是采用4V蓄电池作电源的充电手电筒的电路图，其电池为4V/800mA的小蓄电池，虚线左边的是蓄电池的充电电路，虚线右边是几个并联的LED灯珠，K1为手电筒的电源开关。
由于手机锂电池的电压与4V蓄电池电压相差不大，想将手电筒改成锂电池供电，直接将图中的4V蓄电池换成锂电池即可。
改装时，要拆除手电筒内部的蓄电池，在手机锂电池的正负极上焊接两根导线，并将其与手电筒的正负电源端连接即可。
改装后，还使用手电筒原来的电源开关控制灯珠的点亮。
由于锂电池不能采用手电筒用的简单的RC降压电路充电，为了避免误使用这种电路充电损坏锂电池，改装时建议将手电筒内部的充电电路也拆除。
为了充电方便，可在手电筒外壳上安装一个充电口，充电时通过USB充电线与万能充的USB输出端口（其输出电压为4.2V，可以直接给锂电池充电）连接即可充电。
几种充电手电筒电路图及维修
这是一张充电手电筒的电路图，R1和LED串联接220V输入端，是作充电指示；C1是充电限流容抗，680n相当于4.65K的阻值；充电电流约等于220V/4.65K=47mA；同电容并联的电阻R1是电容放电电阻当不充电时，电容上的存电经R1放掉；图中的四个二极管，组成桥式整流，将充电时的47mA交流电转化成直流电再经图中的D1向电池充电。
这是一种用电流源充电的方法，他不能计算充电电压的值，所以不必计算充电电压。
福建省柘荣县华源动力设备有限公司追问1,R1同LED构成一回路。
已知：LED工作电流在10~20MA,那么所串入的电阻值R1=U/I=240V/0.002A=120K。
另也有介绍点亮LED只需5MA就足够,这里暂且不讨论是否完全合理，只需先讨论理论上之计算。
2, C1在电路中的容抗Xc为:Xc=1 /（2 πf C）= 1/（2*3.14*50*680*10-9）= 4.68K 流过C1的充电电流（Ic）为：Ic = U / Xc = 220 V/ 4.68K = 47mA。
但泄电电阻值又是如何确定的?不加行么?3,那在桥堆上输入什么值?输出什么值?回答1、2mA已经可以点亮；2、泄电电阻值，是按RC时间值确定，一般为40ms以上就行。
3、桥堆输入的是交流电，输出的是直流电，对于电流源不计电压值只计电流值。
追问1，为什么并电阻？当在正弦波峰值不工作时，其电容电荷将无法释放而造成危险，故需并一电阻2，并多大电阻？根据电容释放曲线，当T=0.5时可释放最多60.7%，据R=T/C=735K（经验值500K~2M）3，你说的40ms？我又算不出来了，50HZ的1周期为0.02S4，桥堆规格出处：每个管只在半波导通，实际电流是负载电流的的一半。
但选择要有余量么以防电容滤波有电流冲击。
1A1000V足够，但整流出来的直流电压/电流会是多少？算个估计数也好啊回答1、正确2、T是根据一个动作所要的时间，你可以认为是0.5秒，也可以短点，这不一定要凭经验值。
LED手电制作电路及充电器电路图
LED手电制作电路时间:2007-08-27 来源: 作者: 点击：15730 字体大小:【大中小】LED手电具有省电、耐用、亮度强等优点。
非常受欢迎，这里介绍一个LED手电制作的经典电路，供大家参考。
1、1.5V低成本LED驱动电路1磁环选用T9*5*3/2K，也可用T10*6*5等，用0.3mm漆包线双线并绕20T，按图中同名端连接。
TR1选8050或9014，D1选4937或107，PCB用一片废板自制。
22、1.2v升3.4v电源电路3利用单晶体管构建智能的电池充电器电路图本文的自动电池充电器电路设计采用了一种电路，该电路可以称得上有史以来用单个晶体管制造的最简单的窗口比较器(见图)。
当电压下降到预定值以下时它开始充电，当电压超过预定值时它停止充电。
借助精确的可变电压电源，可在设定上下电压。
正常连接的继电器引线不接入15V dc电源，它阻止了电压传至电池引线。
这样可以精确设置上下电压。
但15 V dc的充电电源被连接至电路。
首先，可变电压电源被固定在13.3 V dc——这是电池充满电的电压，并被连接至电路的电池连接点。
VR1的滑块被调到附在电池正极的最顶端。
VR2的滑块应向连接至VR1的一端调节。
该晶体管开始工作，分流VR1。
然后，VR1的滑块向另一端调节，即连接至VR2的一端。
现在将测试电源电压设为11.8 V dc，这是电池耗尽时的电压。
然后，调节VR2以使它让晶体管不再工作。
测试电压再提高至13.3 V dc，调节VR1使晶体管工作。
利用设置的上下电压，NC点被连接至电路(15V dc充电电压)。
现在电池充电器已经就绪了。
典型半桥式电动自行车电瓶充电器电路图下图是天能TN-1智能负脉冲充电器电路图。
这个充电器主要部分是典型的半桥式两段充电器。
这里主要介绍负脉冲充电部分的工作原理。
这部分电路由放电开关、负脉冲加载控制、脉冲振荡器三部分组成。
放电开关是三极管Q6、Q6导通，其集电极和发射极将电瓶短路，电瓶放电。
1.5VLED手电筒制作电路图(精)
1.5V LED手电筒制作电路图LED 高亮发光二极管具有节能、寿命长、高亮度等优点。
非常受欢迎，因此我就在这里介绍怎么样使用发光LED 制作1.5V 的手电筒，供初学都参考制作元器件：1、电路磁环选用T9*5*3/2K，也可用T10*6*5等，在废弃的电子镇流器上也可寻到，用0.3mm 漆包线双线并绕20T，按图中同名端连接。
R1用1/4W碳膜电阻1K，TR1选8050或9014，D1选4937、4148或107，C1用普通电解电容47UF,D2 LED选用高亮白色发光二极管，电路板可用万能或塑料板。
1.5V LED手电筒制作电路图2.市场上出现一种廉价的LED 手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA 左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b 极电位低于e 极，VT1导通，VT2(b极有电流流入，VT2也导通，电流从电源正极经L、VT2(c极到e 极，流回电源负极，电源对L 充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L 的充电电流减小。
此时．L 上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L 上储存的能量释放，发光管上的电源电压加到L 上产生了自感电动势，达到升压的目的。
6.3.4 LED手电筒电路—新型手电明又亮,夜行不会迷方向_轻轻松松学电工——电路篇_[共2页]
![6.3.4 LED手电筒电路—新型手电明又亮,夜行不会迷方向_轻轻松松学电工——电路篇_[共2页]](https://img.taocdn.com/s3/m/205045e85727a5e9856a61f6.png)
第6章 LED 应用电路—绿色照明281图6-13 太阳能LED 照明电路太阳能电池组的容量由选用的蓄电池组容量、工作地点的日照条件确定，必须保证在平均光照条件下一天的日照就能够使蓄电池组完全充满电。
本电路中的太阳能电池为25cm ×25cm 的硅单晶电池板，标称值为12V/250mA ，在阴天时输出为12V/60mA 。
太阳能照明灯尽管品种很多，但大多数都采用分立元件制作。
VD1为防逆流二极管；ZD1为12V 稳压二极管，用于限制C1两端的电压。
C1为小容量超级电容器，与蓄电池结合使用。
当C1和蓄电池上的电压使稳压二极管ZD2击穿时，VT1导通，LED 发光。
光敏电阻RG1的型号为MG45，其亮电阻不大于5k Ω，暗电阻不小于1M Ω。
在白天由于受自然光照射呈现低阻抗，VT2截止，继电器不吸合，LED 阵列（LED2～LED17）不发光。
到天黑后，RG1因无光照而呈现高阻值，VT2导通，继电器K 的动合触点闭合，LED 阵列发光。
S 为手动/自动开关，LED 的规格为φ3mm ～φ5mm ，16只LED 采用先串后并的连接方式。
蓄电池的容量由选用的LED 功率、需要的照明时间确定。
本电路选用的蓄电池规格为1Ah/12V 。
太阳能LED 照明灯具作为冷光源产品，具有性价比较高、绿色环保、安全可靠、质量稳定、使用寿命长、安装维护简便等特点，可广泛应用于绿地照明、公路照明、广告灯箱照明、城市造型景观照明及家居照明，尤其可以分散地在边远地区、高山、沙漠、海岛和农村使用。
它不仅可以节约电能，而且还免去了架设供电线路，因此很适合野外不方便使用市电供电的场合作夜间自动照明之用。
6.3.4LED 手电筒电路 —新型手电明又亮，夜行不会迷方向1．可充电LED 手电筒电路前几年生产的可充电LED 手电筒一般采用普通高亮度白光 LED ，单只LED 耗电量为。
手电筒电池的1.5伏升压到LED所需的3.5伏
手电筒电池的1.5伏升压到LED所需的3.5伏这里描述的电源把从一节手电筒电池的1.5伏提高到所需的3.5伏，同时用电源把LED和手电筒电池串联起来。
设计这种是为了用LED对手电筒举行改进。
增压电路在有两节电池的手电筒中将代替的一节电池，LED 装置则代替白炽灯(见图1)。
结果是，仅用一节手电筒电池，LED手电筒就可以用很长时光。
该设计最大的难点是：当电源惟独一端与电池相连而另一端与白炽灯相连时，提高电压。
图2所示的电源电路要靠一个窍门来工作。
在LED装置中，有一个与LED相连的，以便当电源汲取时，电流也通过该二极管。
在这期间，LED 是反向偏置的。
经过一段很短的时光，电源停止汲取电流而转向供电，这样LED处于正向偏置状态。
“工作部分”是一个间歇，这个振荡器采纳两个晶体管而不是通常的一个晶体管。
当晶体管导电时，PNP型晶体管将的一端与电源正极相连，NPN型晶体管将电感的另一端与电源负极相连。
电流向来在电感中堆积直到一个晶体管饱和为止。
基极电压的翻转使得两个晶体管快速截止。
当两个晶体管截止，以及电感线圈中的电压随着电流流过电感而反向之后，电感通过二极管D1和D2释放电流。
结果，原是正极的一端现在通过D2与电池负极相连，使得电感发生翻转。
另外，原是负极的一端通过D1与电池正极相连。
当电路振荡时，电感不断地在这两种衔接情况(电流通过晶体管堆积以及通过D1和D2释放)中变幻。
4.7千欧的可以地与LED并联而略微降低导通启电压。
在本来的设计中，导通电压从大约1.3伏降到小于1.1伏。
这是很故意义的，由于一节新的碱性手电筒电池放电到1.1伏所需时光很可能就是其放电到1.3伏所需时光的两倍。
第1页共2页。
两种可充电LED手电筒电路原理与维修
两种可充电LED手电筒电路原理与维修最早面市的可充电手电筒，是采用聚光小电珠或充有保护气体的小电珠，因其耗电较大(一般在250mA-750mA之间)而趋于淘汰。
后来换用(或自行改装)高亮度白光LED灯，耗电大大减少(单只耗电约30mA)。
近期大量面市的多为采用草帽形高透明度树脂封装的高亮度白光LED灯，其封装的顶部曲率大(直径8mm)散射小；发光二极管管芯距封装顶部只有2mm，所以透光损耗小、透光率高；再加上多只排射和采用镀膜抛物曲面反射杯，使光照趋于直线、集中，照度大大增强。
而且耗电小(单只LED工作电流为20mA)、寿命长。
一、雅格YG-3148可充电手电筒1．电路原理：该型为广东汕头产双二灯手电筒，外形时尚，具有双灯或四灯可调照明。
测绘电路见图1所示(供参考)。
推伸式插头插入AC220V市电后，经C1(CL21型电容)降压，D1—D4整流给GB充电。
AC电压正半周时LED1不亮；负半周时经R2限流点亮，指示灯正在对电池充电。
GB为07102型密封式4．5V 微型蓄电池组，容量400mAh。
由于无充电限压断电控制功能，故限时(不大于8小时)充电。
充满电后拔出并收缩电源插头(此时C1经R1放电)。
将S推接至双灯位时，LED2、LED3亮，据称可连续照明14小时；若S推接至四灯位，LED2-LED5全亮，据称可连续照明7小时。
2．故障检修：使用日久后，LED2-LED5时亮时不亮。
查线路无断线和虚焊，测GB电压稳定，判断为S不良。
该开关虽为双刀三位，但焊接脚只有2x3端，三挡转换功能在于内部特殊结构。
购不到原型开关，改用尺寸相同的双刀二位拨动开关代换后能稳定点亮，但只能4灯同时亮熄。
二、盛盛XS-317-A-B型可充手电筒1．电路原理：该型为具有抛物反射杯三灯LED可充手电筒，电路采用直接搭焊无电路板，装焊质量较差。
测绘电路见图2所示(箭头前电路同图1“GB”左边)。
GB也是一种4．5V 400mAh蓄电池，但无型号且密封性不够好。
LED手电制作电路及充电器电路图
LED手电制作电路及充电器电路图LED手电制作电路时间:2007-08-27 来源: 作者: 点击:15730 字体大小:【大中小】LED手电具有省电、耐用、亮度强等优点。
非常受欢迎，这里介绍一个LED手电制作的经典电路，供大家参考。
1、1.5V低成本LED驱动电路磁环选用T9*5*3/2K，也可用T10*6*5等，用0.3mm漆包线双线并绕20T，按图中同名端连接。
TR1选8050或9014，D1选4937或107，PCB用一片废板自制。
2、1.2v升3.4v电源电路利用单晶体管构建智能的电池充电器电路图本文的自动电池充电器电路设计采用了一种电路，该电路可以称得上有史以来用单个晶体管制造的最简单的窗口比较器(见图)。
当电压下降到预定值以下时它开始充电，当电压超过预定值时它停止充电。
借助精确的可变电压电源，可在设定上下电压。
正常连接的继电器引线不接入15V dc电源，它阻止了电压传至电池引线。
这样可以精确设置上下电压。
但15 V dc的充电电源被连接至电路。
首先，可变电压电源被固定在13.3 V dc——这是电池充满电的电压，并被连接至电路的电池连接点。
VR1的滑块被调到附在电池正极的最顶端。
VR2的滑块应向连接至VR1的一端调节。
该晶体管开始工作，分流VR1。
然后，VR1的滑块向另一端调节，即连接至VR2的一端。
现在将测试电源电压设为11.8 V dc，这是电池耗尽时的电压。
然后，调节VR2以使它让晶体管不再工作。
测试电压再提高至13.3 V dc，调节VR1使晶体管工作。
利用设置的上下电压，NC点被连接至电路(15V dc充电电压)。
现在电池充电器已经就绪了。
典型半桥式电动自行车电瓶充电器电路图下图是天能TN-1智能负脉冲充电器电路图。
这个充电器主要部分是典型的半桥式两段充电器。
这里主要介绍负脉冲充电部分的工作原理。
这部分电路由放电开关、负脉冲加载控制、脉冲振荡器三部分组成。
放电开关是三极管Q6、Q6导通，其集电极和发射极将电瓶短路，电瓶放电。
LED手电筒——电子科技制作案例
LED手电筒——电子科技制作案例LED手电筒以其发光效率高、耗电量小、寿命长，受到千家万户的青睐。
这里介绍一种只用一节1.5V干电池供电的超高亮度LED发光电路，把它安装到普通两节5号干电池供电的手电筒内，可将普通手电筒改造升级为高效省电的LED手电筒。
由于电路所采用的自激振荡反激式直流变换器，其原理与照相机电子闪光灯、荧光灯电子镇流器等电路的原理有一定的相通之处，读者通过完成这一制作，对于上述电路的学习也会有一定的帮助。
弄懂工作原理高效省电的LED手电筒电路如图10-1所示。
整个电路仅用了一节1.5V干电池G供电，由于白色发光二极管VD2的导通电压通常为2.8～3.6V，要想用一节1.5V干电池G直接去点亮是根本不可能的事情，所以必须得采用中间环节——直流升压电路，只有将1.5V电压升高到3V以上，才能点亮白色发光二极管VD2。
图10-1 高效省电的LED手电筒电路图升压电路具体由高频脉冲振荡器和整流电路两部分组成。
晶体三极管VT、电阻器R、高频脉冲变压器T的线圈L1及L2等构成了高频脉冲振荡器，将干电池G提供的1.5V直流电逆变成为高频脉冲交流电，并经脉冲变压器T升压后从其线圈L3两端输出高频脉冲交流电。
该高频脉冲交流电经晶体二极管VD1整流、电容器C滤波后，输出≥2.8V的直流电压，驱动白色发光二极管VD2发光。
实际上，这里的高频脉冲振荡器和整流电路组成了一个典型的自激振荡反激式直流变换器。
其具体的工作过程是：闭合电源开关SA，干电池G通过线圈L2和电阻器R向晶体三极管VT提供基极电流Ib，VT开始导通，集电极电流IC增大。
由于线圈L1（注意：线圈旁边的黑点表示同名端）串接在VT的集电极回路中，电感中电流不能突变，所以IC开始按指数规律上升，线圈L1上的电压极性为上负下正。
随着线圈L1中的电流逐渐增大，脉冲变压器T的磁通也增大，这会在线圈L2中感应出上负下正的电压，这个电压使得VT的Ib进一步增大，导致IC又进一步增大。
LED可充电手电筒维修
相对于通俗手电筒，LED手电筒依它小巧，美妙，变化万千，省电环保等要素，几乎于绝对的劣势博得了市场的认可，但因为出产取制制的门槛低，产物量量参差不齐，通俗消费者实正在难于判断，天然而然就要面临损坏维修的情况，因为我司是博业LED封拆厂，也购放过多款LED手电筒(包罗通俗干电池供电的LED手电筒)，逢到量量不良取损坏维修的情况天然就不少见了，如下就让我来为大师揭开常用LED手电的奥秘面纱.让稍无脱手能力的朋朋就能轻松维修吧!LED可充电手电筒维修led手电筒电路图，一，初识LED手电筒.1外不雅观及一般电路构成:2电路本理:注:如电路本理图可以或许看出，因为设想电压为220V.当利用电压过高时，降压、零流后的电压必然升高，那样不单形成蓄电池过电压充电，利用蓄电池过迟报废，若是充电时开灯利用，则无可能销毁LED，另因为充电后蓄电池电压可能达到4.9V，限流电阻仍是需要的，那样可以或许很好地耽误LED 的利用寿命.(发觉过不设限流电阻的劣量产物).三.常见弊端维修1LED死灯不亮，改换LED就可以或许了，不外要寄望±极性不能接反.led手电筒电路图2铅酸蓄电池损坏，形成不能充放电，表示为插电才能利用.3高压降压电容损坏，或零流二极管过压损坏，形成不能充电，此时用通俗指针式万能表就可以或许检测并处置问题了.4拔动开关接触不良或损坏不能导通.五:最后让我们看看利用干电池的LED手电筒的解剖情况吧;1外壳材料的量地不同大，无铝，塑料、铁，不锈钢等。
2因为比力不变的电压值31.5V=4.5V，大都没无正在电路外设想限流电阻.若是利用可充电电池电压则为31.2V=3.6V，可答当下降的幅度1V都不到，充电次数会添加.3利用的LED量量不同很是大，无的外不雅观不良，无较着的气泡或纯物，从而影清脆度.4反射罩量量不同大，射程也受不合程度的影响.下面是对比的图片:LED可充电手电筒维修，blogAbstract:相对于通俗手电筒，LED手电筒依它小巧，美妙，变化万千，省电环保等要素，几乎于绝对的劣势博得了市场的认可，但因为出产取制制的门槛低，产物量量参差不齐，通俗消费者实正在难于判断，天然而然就要面临损坏维修的情况，因为我司是博业LED封拆厂，也购放过多款LED手电筒(包罗通俗干电池供电的LED手电筒)，逢到量量不良取损坏维修的情况天然就不少见了，如下就让我来为大师揭开常用LED 手电的奥秘面纱.让稍无脱手能力的朋朋就能轻松维修吧!。
节能可充电手电筒电路及维修
节能可充电手电筒电路及维修电路原理:注: 如电路原理图可以看出,由于设计电压为220V.当使用电压过高时,降压、整流后的电压一定升高，这样不单造成蓄电池过电压充电，使用蓄电池过早报废，如果充电时开灯使用，则有可能烧毁LED，另由于充电后蓄电池电压可能到达4.9V，限流电阻还是必要的,这样可以很好地延长LED的使用寿命.(发现过不设限流电阻的劣质产品).常见故障维修1 LED死灯不亮,更换LED就可以了,不过要注意 极性不能接反.2 铅酸蓄电池损坏,造成不能充放电,表现为插电才能使用.3 高压降压电容损坏,或整流二极管过压损坏,造成不能充电,此时用普通指针式万能表就可以检测并解决问题了.4 拔动开关接触不良或损坏不能导通.DIY自制不同颜色的LED手电筒,电路设计参考.如下包括了觉LED手电筒的电压与限流电阻参考.如下图可以看出,如果想改变发光的颜色不能只换LED呵,由于使用的电压不一样,就得计算好限流电阻.五:最后让我们看看使用干电池的LED手电筒的解剖情况吧;1 外壳材料的质地差别大,有铝，塑料、铁，不锈钢等。
2 由于比较稳定的电压值3*1.5V=4.5V,多数没有在电路中设计限流电阻.如果使用可充电电池电压则为3*1.2V=3.6V,可允许下降的幅度1V都不到,充电次数会增加.3 使用的LED质量差别非常大,有的外观不良,有明显的气泡或杂物,从而影响亮度.4 反射罩质量差别大,射程也受不同程度的影响.1、1.5V低成本LED驱动电路磁环选用T9*5*3/2K，也可用T10*6*5等，用0.3mm漆包线双线并绕20T，按图中同名端连接。
TR1选8050或9014，D1选4937或107，PCB用一片废板自制。
2、1.2v升3.4v电源电路UCT4150是一款专为LED照明应用而设计的开关降压型LED恒流驱动电路。
其输入工作电压范围为4V-40V；输出驱动电流范围可恒定在几毫安培至1.5安培；电路的工作频率最高可达200KHZ，而且也可用外部电容调整，以便适合于不同的应用并且有利于电路的优化。
LED电路原理
LED手电筒驱动电路原理市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib 1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
高亮度白光LED灯(以下简称白光灯)具有光色好(与日光接近)，节能(电光转换效率远高于白炽灯，也高于荧光灯，是一种冷光源)，寿命长(寿命是荧光灯的几倍(白炽灯的几十倍),环保无污染的特点成为白炽灯和荧光灯的有力挑战者。
但其不足之处是目前价格较高。
目前，白光灯已发展到第二代；第一代白光灯的价格已大幅下降，Φ5白光灯的价格已降到0.25/只，拆机Φ5白光灯的价格为0.2／只，此价格已经可以接受。
笔者不久前以每只0.16元的价格邮购了几十只拆机件Φ5白光灯，用它制作了几只照明灯，效果不错，现向爱好者作一介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED充电手电筒的改造方法_电路图
一个白光二极管手电，用有4个φ5mm的白光二极管，自带充电插头，里面使用一块铅酸电瓶，电瓶很不耐用，不到两年就不行了。
其实这种不能再用的手电大部分只是电瓶不行了，其他零件还都是完好的，只要将其改造一下，仍然可以继续使用．而且改造后的使用寿命会大大延长。
改造方法就是把原来的电瓶换成可充电池（镍镉或镍氢电池均可）．由于白光二极管的工作电压一般在2.5V_3.5V．而手电内又容纳不下三节电池，所以需要增加一个升压电路，把1.2V的电池电压升高到发光管可工作的电压。
虽然有白光二极管专用的升压集成电路，如BL8532之类，但是电子市场上不容易买到，故升压部分用常见的元件制作，零件容易找，价钱也便宜。
1．工作原理
如图所示，需要增加的零件只有7个。
由三极管Ql、变压器T、电阻Rl构成自激振荡器。
Ll为反馈线圈．L2为升压线圈。
Ql截止时在L2上产生较高的逆程电压，通过DI整流、CI滤波，为白光二极管供电。
白光二极管的工作电流一般在lOmA~20 mA．超过20mA后使用寿命会降低。
为了使白光管的工作电流稳定，电路里增设了由Q2，R2组成的恒流电路，以保证电池电压高低变化时，白光管的工作电流不会变化。
原来的充电电路，采用电容降压方式，恒流充电，充电电流大约60mA，原电路保持不动。
由于电池电压由4V变为1.2V．充电指示发光管D2不能点亮，所以充电回路增加电阻R9．从灯头板上拆过来装上。
灯头板上的限流电阻原来是30Ω的，需要换成IOΩ的，来平衡每个白光管的工作电流，如果白光管的工作电压一致性比较好，也可以直接用导线短接，不接这些电阻，这样工作效率还会高些。
2．元件选择
三极管Ql用9013或8050等．ICM≥300mA．B≥150的中功率三极管。
Q2用C945、C1815等NPN型小功率三极管．B≥100即可。
二极管DI用肖特基整流二极管IN5819．也可用FRI04等电视机、开关电源上常用的lA高频整流二极管。
变压器T的磁芯用高频小磁环，可以从报废节能灯里拆，也可以用废电视天线放大器上的双孔磁芯，线圈用直径0.2mm-0.3m m的漆包线或细塑料导线绕制．Ll绕10匝．L2绕20匝。
电阻1/8W或1/16W都可以，RJ取值范围300Ω_680Ω，与Ql的放大倍数有关，一般为470Ω左右，R2的阻值与手电的发光管数目有关，计算方法如下：．R2=Vbe／n-IoVbe是三极管发射结电压，一般为0.65V．n为发光管个数．Io为单个发光管的工作电流。
例如：3个发光管的用12Ω．8个发光管的用4.3Ω。
电容CI用lOμF．耐压大于6.3V的小型电解电容器。
电池使用500mAh~1300mAh的充电电池，镍镉、镍氢均可。
3．制作与调试
下图是线路板，采用断钢锯条划断铜箔的方法制作，不用三氯化铁腐蚀，短时间内就可完成。
打完孔后用细砂纸打磨，检查铜箔是否有没断开的地方，没问题后涂上酒精松香溶液。
线路板的大小和形状可根据实际情况制作，放在原来电瓶的位置上。
电路板焊接完成后，接上灯头板．注意灯头板的正负极不要接错，用一节5号电池瞬间接入，看灯头板发光二极管是否点亮，
如果不亮，检查一下电路焊接是否有错误。
电路工作正常后，把电池用导线连接到线路板。
焊接电池时，速度要快，电池两端先用锉刀打磨一下，涂上焊油再焊。
焊好后用热熔胶把电池固定在线路板上。
把充电电路与升压电路连接好，装人手电内，发光管手电即改造完成。
