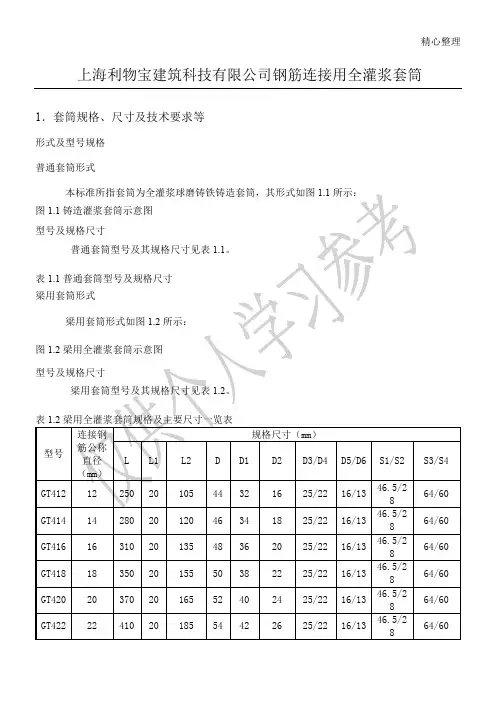

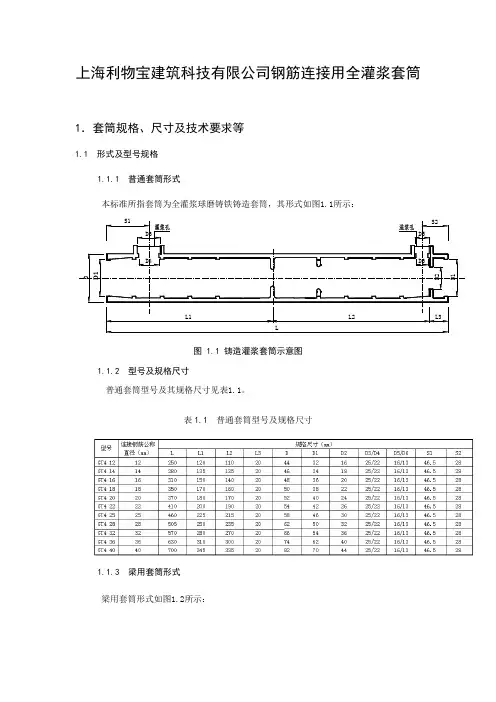

上海利物宝建筑科技有限公司钢筋连接用全灌浆套筒1．套筒规格、尺寸及技术要求等1.1 形式及型号规格1.1.1 普通套筒形式本标准所指套筒为全灌浆球磨铸铁铸造套筒，其形式如图1.1所示：DD 1L1LL2D3S1D5S2L3D 2D4D6图 1.1 铸造灌浆套筒示意图1.1.2 型号及规格尺寸普通套筒型号及其规格尺寸见表1.1。
表1.1 普通套筒型号及规格尺寸1.1.3 梁用套筒形式 梁用套筒形式如图1.2所示：图1.2 梁用全灌浆套筒示意图1.1.4 型号及规格尺寸梁用套筒型号及其规格尺寸见表1.2。
表1.2 梁用全灌浆套筒规格及主要尺寸一览表1.1.5 梁用分体式套筒形式梁用套筒形式如图1.3所示：图1.3 梁用分体式全灌浆套筒示意图1.1.6 型号及规格尺寸梁用套筒型号及其规格尺寸见表1.3。
表1.3 梁用分体式全灌浆套筒规格及主要尺寸一览表1.2 要求1.2.1 一般规定1.2.1.1 套筒应按设计要求进行生产，规格、型号、尺寸及公差应在按标准中规定执行。
1.2.1.2 套筒与钢筋组成的连接接头是承载受力构件，不可作为导电、传热的物体使用。
1.2.1.3 套筒最大应力处的套筒屈服承载力和受拉承载力的标准值不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.1倍。
1.2.1.4 套筒长度应根据试验确定，且灌浆连接端钢筋锚固长度不宜小于8倍钢筋直径，套筒中间轴向定位点两侧应预留钢筋安装调整长度，预制端不应小于10mm，现场装配端不应小于20mm。
1.2.1.5套筒出厂前应有防锈措施。
1.2.2 材料性能1.2.2.1 套筒采用铸造工艺制造，材料选用球墨铸铁。
1.2.2.2 采用球墨铸铁制造的套筒，材料应符合GB/T 1348的规定，其材料性能尚应符合表 1.2的规定及国家行业标准《钢筋连接用灌浆套筒》JG/T398-2012的规定并采用JG/T398-2012规定方法进行检验。
表1.2 球墨铸铁套筒的材料性能1.2.3 尺寸偏差套筒的尺寸偏差应符合表1.3的规定。
