配电装置施工方案
户外配电装置安装施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX户外配电装置安装工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：本次安装工程涉及户外配电装置的安装，包括变压器、配电柜、电缆、支架等设备。
4. 工程内容：包括设备运输、现场卸货、基础施工、设备安装、调试、试运行等。
5. 工程工期：预计60天，具体时间根据实际情况调整。
二、施工准备1. 技术准备- 熟悉工程图纸，了解设备性能、技术参数。
- 编制详细的施工方案，明确施工步骤、工艺要求和质量标准。
- 组织施工人员培训，确保施工人员掌握相关技能和安全操作规程。
2. 材料准备- 根据工程需求，提前采购变压器、配电柜、电缆、支架等设备，确保材料质量符合国家标准。
- 准备施工工具、安全防护用品等。
3. 人员准备- 组建专业的施工队伍，包括电气工程师、安装工、电工、焊工等。
- 确保施工人员具备相应的资质和经验。
4. 施工现场准备- 清理施工现场，确保施工环境安全、整洁。
- 设置安全警示标志，确保施工安全。
三、施工工艺1. 设备运输与卸货- 采用合适的运输工具，确保设备在运输过程中不受损坏。
- 到达现场后，按照设备清单进行验收，确保设备完好。
- 安排专业人员进行设备卸货，注意保护设备。
2. 基础施工- 根据设计图纸，确定基础位置和尺寸。
- 进行土方开挖，做好排水措施。
- 铺设混凝土基础，确保基础稳固、平整。
3. 设备安装- 变压器安装：按照设备说明书进行安装，确保变压器水平、牢固。
- 配电柜安装：按照设计图纸，将配电柜固定在基础上，确保位置准确、牢固。
- 电缆敷设：按照设计图纸，将电缆敷设到位，确保电缆无扭曲、损伤。
- 支架安装：根据设计图纸，安装支架，确保支架稳固、可靠。
4. 调试与试运行- 对安装完成的设备进行调试，确保设备运行正常。
- 进行试运行，检查设备性能，确保满足设计要求。
四、质量控制1. 材料质量：严格按照国家标准采购材料，确保材料质量合格。
2. 施工质量：严格执行施工工艺，确保施工质量符合设计要求。
220KV配电装置施工方案
220KV配电装置施工方案随着社会经济的不断发展，电力行业作为国家基础设施建设的重要组成部分，其发展水平直接关系到国民经济发展和人民生活质量。
其中，220KV配电装置作为电力系统中的重要设备，其施工方案的科学性和合理性对于电力系统的稳定运行具有重要意义。
本文将重点探讨220KV配电装置施工方案的制定和实施。
一、引言220KV配电装置是电力系统中的关键设备，其施工方案的科学性和合理性对于电力系统的稳定运行至关重要。
在制定220KV配电装置施工方案时，应充分考虑工程特点、设备选型、施工工艺、安全环保等多方面因素，确保施工方案的可行性和可靠性。
二、工程特点分析在制定220KV配电装置施工方案时，首先要对工程特点进行深入分析。
包括工程规模、地理位置、地形地貌、气候条件等。
通过对工程特点的全面了解，为施工方案的制定提供有力支持。
三、设备选型与配置在220KV配电装置施工方案中，设备选型与配置是关键环节。
应根据工程特点和实际需求，选择性能优良、技术先进的设备，确保设备的可靠性和稳定性。
同时，要对设备进行合理配置，优化系统结构，提高系统运行效率。
四、施工工艺与技术措施在220KV配电装置施工过程中，科学合理的施工工艺和技术措施是保证工程质量的关键。
应根据工程特点和设备选型，制定相应的施工工艺和技术措施，确保施工过程的规范化和标准化。
同时，要加强对施工人员的技术培训和安全教育，提高施工人员的技术水平和安全意识。
五、安全环保与健康管理在220KV配电装置施工过程中，安全环保与健康管理是重要环节。
应严格执行国家有关安全环保的法律法规，采取有效措施降低施工过程中的噪声、尘土等污染，保护生态环境。
同时，要加强对施工人员的健康管理和劳动保护，确保施工人员的身体健康和生命安全。
六、总结总之，220KV配电装置施工方案的制定与实施对于电力系统的稳定运行具有重要意义。
在制定施工方案时，应充分考虑工程特点、设备选型、施工工艺、安全环保等多方面因素，确保施工方案的科学性和合理性。

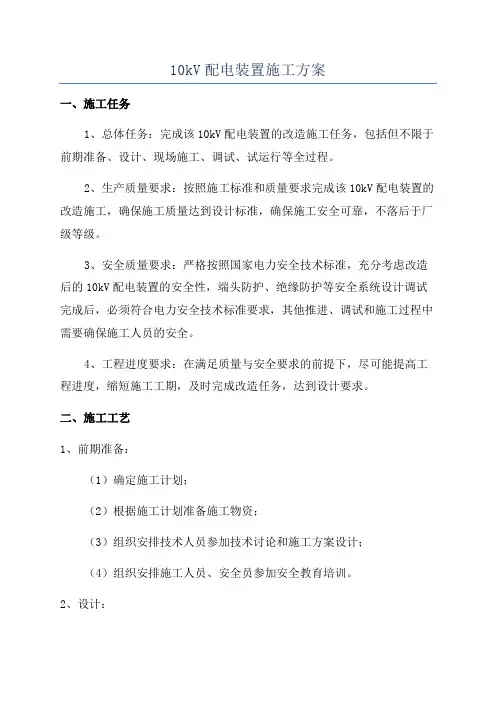

10kV配电装置施工方案
10kV配电装置施工方案
一、施工任务
1、总体任务：完成该10kV配电装置的改造施工任务，包括但不限于前期准备、设计、现场施工、调试、试运行等全过程。
2、生产质量要求：按照施工标准和质量要求完成该10kV配电装置的改造施工，确保施工质量达到设计标准，确保施工安全可靠，不落后于厂级等级。
3、安全质量要求：严格按照国家电力安全技术标准，充分考虑改造后的10kV配电装置的安全性，端头防护、绝缘防护等安全系统设计调试完成后，必须符合电力安全技术标准要求，其他推进、调试和施工过程中需要确保施工人员的安全。
4、工程进度要求：在满足质量与安全要求的前提下，尽可能提高工程进度，缩短施工工期，及时完成改造任务，达到设计要求。
二、施工工艺
1、前期准备：
（1）确定施工计划；
（2）根据施工计划准备施工物资；
（3）组织安排技术人员参加技术讨论和施工方案设计；
（4）组织安排施工人员、安全员参加安全教育培训。
2、设计：
（1）在对厂外配网现状及现场条件进行勘测和分析的基础上，拟定合理的设计方案；
（2）根据客户单位的使用需求，结合发电厂实际情况，拟定合理的改造方。
配电专项施工方案
一、工程概况本工程为XX小区配电工程，主要包括低压配电箱、电缆敷设、电缆桥架安装、接地装置安装等工作。
施工地点位于XX小区，施工工期为XX天。
二、施工准备1. 施工图纸及技术资料：熟悉施工图纸，掌握工程特点、施工要求、施工方法及施工顺序。
2. 材料设备：提前采购电缆、桥架、配电箱、接地线等材料设备，确保材料质量合格。
3. 施工人员：组织具备相关资质的施工人员，进行技术培训和安全教育。
4. 施工工具：准备电缆敷设工具、桥架安装工具、接地装置安装工具等。
三、施工工艺及措施1. 电缆敷设（1）按照施工图纸要求，确定电缆敷设路径。
（2）在电缆敷设前，先进行电缆桥架安装，确保桥架安装牢固、平整。
（3）电缆敷设时，应采用牵引、滚轮等方法，避免电缆受损。
（4）电缆敷设后，进行电缆固定，确保电缆固定牢固、间距均匀。
2. 桥架安装（1）按照施工图纸要求，确定桥架安装位置。
（2）采用膨胀螺栓或焊接方法，将桥架固定在墙体或支架上。
（3）桥架安装应平整、牢固，间距符合规范要求。
3. 配电箱安装（1）按照施工图纸要求，确定配电箱安装位置。
（2）采用膨胀螺栓或焊接方法，将配电箱固定在墙体或支架上。
（3）配电箱安装应垂直、牢固，面板平整。
4. 接地装置安装（1）按照施工图纸要求，确定接地装置安装位置。
（2）采用焊接或螺栓连接方法，将接地线与接地装置连接。
（3）接地装置安装应牢固、可靠，接地电阻符合规范要求。
四、施工质量控制1. 材料设备：严格控制材料设备质量，确保符合国家相关标准。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 质量检查：对施工过程进行全程监控，发现问题及时整改。
五、安全措施1. 施工人员：加强安全教育，提高安全意识。
2. 施工现场：设置安全警示标志，确保施工安全。
3. 施工设备：定期检查施工设备，确保设备安全运行。
4. 临时用电：严格按照临时用电规范进行施工，确保用电安全。
六、环境保护及文明施工1. 施工现场：保持现场整洁，做到垃圾及时清理。

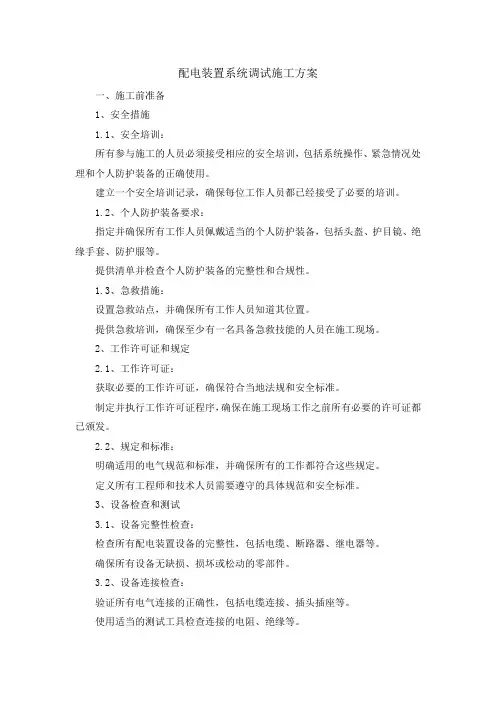

配电装置系统调试施工方案
配电装置系统调试施工方案一、施工前准备1、安全措施1.1、安全培训：所有参与施工的人员必须接受相应的安全培训，包括系统操作、紧急情况处理和个人防护装备的正确使用。
建立一个安全培训记录，确保每位工作人员都已经接受了必要的培训。
1.2、个人防护装备要求：指定并确保所有工作人员佩戴适当的个人防护装备，包括头盔、护目镜、绝缘手套、防护服等。
提供清单并检查个人防护装备的完整性和合规性。
1.3、急救措施：设置急救站点，并确保所有工作人员知道其位置。
提供急救培训，确保至少有一名具备急救技能的人员在施工现场。
2、工作许可证和规定2.1、工作许可证：获取必要的工作许可证，确保符合当地法规和安全标准。
制定并执行工作许可证程序，确保在施工现场工作之前所有必要的许可证都已颁发。
2.2、规定和标准：明确适用的电气规范和标准，并确保所有的工作都符合这些规定。
定义所有工程师和技术人员需要遵守的具体规范和安全标准。
3、设备检查和测试3.1、设备完整性检查：检查所有配电装置设备的完整性，包括电缆、断路器、继电器等。
确保所有设备无缺损、损坏或松动的零部件。
3.2、设备连接检查：验证所有电气连接的正确性，包括电缆连接、插头插座等。
使用适当的测试工具检查连接的电阻、绝缘等。
3.3、测试设备准备：确保所有测试设备和工具都处于良好工作状态。
验证测试设备的准确性和校准情况。
二、电气连线检查1、检查电缆和线束连接：仔细检查所有电缆和线束连接，确保连接牢固，没有松动或断裂。
验证连接部位的标识和标签是否清晰可读，以便于日后维护。
2、确认接地系统：检查接地系统，确保接地电阻符合规定要求。
验证所有设备的金属外壳和接地导线的连接情况，确保设备能够有效接地。
3、检查断路器连接：逐一检查所有断路器的连接，包括输入和输出端子。
验证断路器的额定电流和电压是否与设计要求一致。
4、验证配电盘连接：检查配电盘内部的所有电缆连接，确保连接紧固并符合设计要求。
确认主电源和备用电源的连接，以确保切换系统正常工作。
完整版配电箱安装工程施工方案
完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。
将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。
2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。
确保材料的质量和数量与设计要求相符。
3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。
确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。
二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。
要求安装位置应干燥、通风、易于检修和操作。
2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。
3.接地处理：配电箱必须进行接地处理，确保施工安全。
根据设计要求，将配电箱的金属外壳与大地进行牢固连接。
4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。
要求电缆引线的长度合适，能够保证连接端子的牢固可靠。
5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。
确保连接的牢固可靠，避免出现接线不良或接触不良等问题。
6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。
完成安装后，对施工现场进行清理，确保现场整洁。
三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。
避免出现偏离设计要求的情况。
2.严格按照相关标准和规范进行施工。
对配电箱的安装、接线等工作进行质量把关。
3.施工过程中，定期进行检查和验收。
确保施工质量符合要求，并及时进行调整和纠正。
四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。
确保配电箱的各项功能正常运行，并且符合设计要求。
2.进行安全防护措施的安装。
包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。
3.进行验收和交接手续。
配电工程开工施工方案范本
配电工程开工施工方案范本一、项目概况配电工程是指将变电所的高压电能转变为低压电能供给各种电气设备的一种工程。
配电工程是一项非常重要的工程，它是整个电气系统中的核心部分。
它的施工质量和安全性直接影响着整个项目的运行和使用效果。
因此，好的配电工程施工计划是顺利进行这项工程的基础。
二、施工前的准备工作1. 施工前调查和勘察为了确定施工方案，首先需要对工程现场进行调研和勘察。
主要包括以下内容：a. 现场地形地貌、土壤条件和地质情况；b. 电力设备的安装位置和数量；c. 相关延伸设备的安装位置和数量；d. 现场周边环境和有关规定。
2. 工程设计根据勘察结果和项目需求，制定配电工程施工设计方案。
主要包括：a. 配电系统的布置图和明细表；b. 材料选用和数量计算；c. 施工顺序和施工流程。
3. 施工方案编制根据设计方案，制定详细的施工方案。
主要包括：a. 施工单位的责任分工；b. 施工过程的具体要求；c. 施工任务的分解和时间安排；d. 施工材料及设备准备。
4. 施工计划编制根据施工方案，制定配电工程的施工计划。
主要包括：a. 施工任务的排程；b. 施工进度的控制；c. 施工现场的监管。
三、施工方案执行1. 施工人员的组织和管理为了保证施工顺利进行，应该对施工人员进行管理和组织。
主要包括：a. 施工人员的数量和种类；b. 施工人员的岗位职责和工作流程；c. 施工人员的安全培训。
2. 施工设备和材料的准备为了保证施工设备和材料的充分准备，应该做好以下工作：a. 购买和租赁施工设备；b. 订购和安排施工材料的供应；c. 对设备和材料进行质量检验。
3. 现场施工安排为了保证现场施工顺利进行，应该做好以下工作：a. 施工现场的准备工作；b. 施工现场的安全措施；c. 材料和设备的搬运和安放。
4. 施工任务和进度的监控为了保证施工进度的顺利进行，应该做好以下工作：a. 安排施工任务的实施；b. 对施工进度进行实时监控；c. 及时调整施工进度。
高、低压配电装置安装施工方案1二篇
高、低压配电装置安装施工方案二篇高压配电装置安装施工方案第一部分：前期准备工作1.1 项目背景和目标本次高压配电装置安装项目的背景是某工业园区新建项目，主要目标是为园区内各企事业单位的生产和经营提供可靠的电力供应。
1.2 施工组织架构安装施工团队由项目经理、施工队长、电气工程师、技术员、电工等组成。
项目经理负责项目整体管理和协调，施工队长负责具体施工任务的分配和监管，电气工程师负责设计和技术指导，技术员协助电气工程师完成各项技术工作，电工负责具体的电线电缆敷设和设备安装等工作。
1.3 安全措施施工前需做好安全交底，所有施工人员必须佩戴符合要求的个人防护装备，严禁擅自调整或绕过任何安全设备，施工现场必须设置安全警示标志和防护栏杆，并配备消防器材。
1.4 施工材料与设备准备根据设计要求和施工计划，准备好所需的高压开关设备、电缆线路、金具、绝缘子、跌落装置、电磁锁、保护设备、测试设备等。
第二部分：施工步骤与方法2.1 施工前测量在进行施工前，需对工程现场进行详细勘测和测量，确定电线电缆的敷设路径、设备安装位置和引线的长度等。
2.2 敷设电缆线路按照设计要求和勘测结果，合理规划电缆线路的敷设路径，并采用槽道敷设、埋地敷设或架空敷设等方式进行。
2.3 安装高压开关设备根据设计要求和施工图纸，对高压开关设备进行安装，包括设备的固定、连接以及接地等工作。
在安装过程中，应确保设备安装牢固、接线正确、接地可靠，并进行必要的调试和试运行。
2.4 接线与接地按照设计要求，对各个高压设备进行接线和接地。
接线时应严格按照接线图纸进行，确保接线正确、牢固可靠。
接地时应选择适当位置进行接地极的埋设，并采取可靠的接地措施。
2.5 安装保护设备和测试设备根据设计要求和施工图纸，安装各种保护设备和测试设备，确保电力系统的安全运行和可靠性。
保护设备包括避雷器、断路器、熔断器等，测试设备包括绝缘电阻测试仪、电参数测试仪等。
2.6 完成施工验收在完成配电装置安装施工后，进行全面的综合检查和测试，确保设备安装、接线和接地等工作的正确性和合格性。
220v配电装置安装专项施工方案
1.工程概略：X自备电厂工程220kV配电安装采用双母线一个半断路器接线，三列式布置，I、H母线为6250/230铝合金管型架空母线,跨线采用双团结LGKK-600mm2和LGJQT-1400mm2型导线。
主变压器至升压站架构引线采用四团结LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产品；CT为SAS550型、PT为TYD3-500型，西安电容器厂产品；隔分开关为GW16和GW17型，平顶山高压开关厂产品；电抗器型号为BKDJ-50000/500型和中性点电抗器XKDT386/110型，西安变压器厂产品。
2.作业环境及施工准备：1）场地平整，土建施工终了，根底架构经历收合格。
电源布置充沛、合理。
2）设备到货齐全。
3）绝缘子串及支柱绝缘子实验合格。
4）施工图纸及相关材料齐全。
5）施工作业指导书审批终了，平安及技术交底双签字终了。
6）施工所用工用具准备齐全，计量用具经检验合格。
3.软母线装置：3.1绝缘子串组装：1）绝缘子串在装置前,要停止检查,耐压实验合格,瓷件完好无裂纹,胶合处填料完好,分离结实。
2）绝缘子的装置应契合下列请求：⑴悬式绝缘子串应与空中垂直，V型绝缘子串每串所受张力应平均。
⑵绝缘子串组合时,衔接金具的螺栓、销钉及锁紧销应完好，其穿向应分歧，耐张绝缘子串的碗口应朝上。
⑶弹簧销应有足够的弹性，启齿销必需分开，启齿角度为60~90度，严禁用线材及铅丝替代。
⑷均压环、屏蔽环等维护金具应装置结实，位置正确，绝缘子串吊装前应清算洁净。
⑸绝缘子串第10、20、30片为兰色，其他为白色。
⑹搬运绝缘子时应轻拿轻放，不得损坏。
3.2.软母线架设：1）软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。
2）采用的金具除应有质量合格证件外，还应停止下列检查；⑴规格相符，零件配套齐全，组装顺畅。
⑵外表润滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。
配电工程施工方案
配电工程施工方案一、施工准备工作1.确定施工人员及工期：根据工程的规模和施工进度，确定所需施工人员的数量和工期。
2.确定施工材料及设备：根据设计要求和实际需要，确定所需的电缆、电缆槽、电缆桥架、开关设备等材料和设备，并进行采购准备。
3.安全措施：制定安全操作规程和施工安全措施，确保施工人员的安全，并配备必要的安全防护设施。
二、施工流程安排1.线路布置：根据设计要求和实际情况，确定电缆的走向、敷设方式和长度，并进行线路布置。
2.电缆槽施工：根据线路布置确定的电缆槽位置和尺寸，进行电缆槽的开挖和施工。
电缆槽的施工应符合相关规范和标准，确保电缆的安全敷设。
3.电缆敷设：根据电缆槽的施工完成情况，进行电缆的敷设工作。
电缆的敷设应符合相关规范和标准，确保电缆的质量。
4.配电装置安装：根据设计要求和实际情况，进行配电装置的安装工作。
配电装置的安装应符合相关规范和标准，确保设备的安全运行。
5.连接和调试：完成电缆敷设和配电装置安装后，进行电缆的连接和配电装置的调试工作。
确保电气连接正确并符合相关规范和标准。
6.试运行和验收：完成连接和调试后，进行试运行和验收工作。
通过试运行和验收，对工程进行全面检查，确保工程质量和安全。
三、施工质量控制1.工程检查：定期进行工程检查，对施工过程和质量进行全面监控和控制。
2.质量检验：对施工过程中的关键节点进行质量检验，确保符合相关规范和标准。
3.质量验收：完成施工后，进行质量验收，确保整个工程符合设计要求和施工标准。
四、施工安全措施1.安全教育：定期组织施工人员进行安全教育，提高安全意识，加强安全技能培训。
2.安全防护：配备必要的安全防护设施，如安全帽、防护眼镜、安全绳等，确保施工人员的安全。
3.施工现场管理：严格管理施工现场，确保施工人员遵守相关规定和操作规程，保障施工人员的生命安全和财产安全。
五、施工进度计划根据工程的规模和施工进度，制定合理的施工进度计划，并根据实际情况进行调整。
配电施工方案
配电施工方案一、项目背景1.1 项目概况本项目是某地区新建商业综合楼的配电系统施工，涉及到整栋建筑的电力供应和配电设备安装。
1.2 目标要求确保配电系统安全、稳定，满足商业综合楼各种用电需求，提高电力利用效率，保障建筑内电器设备正常运行。
二、施工准备2.1 施工前准备•制定详细的施工计划和时间表•购买符合标准的电缆、配电箱、开关等材料•确保施工人员拥有相关资质和技术经验2.2 安全准备•按照相关安全法规配备劳动防护用具•进行现场安全检查，消除施工隐患•设置明显的安全警示标志和指示牌三、施工流程3.1 电缆敷设•根据建筑结构设计电缆走向，并确保敷设平整、整齐•在敷设过程中注意与其他管线的交叉、避让，并保护电缆不受外部损坏3.2 配电箱安装•根据设计图纸确定配电箱的安装位置•良好接地，紧固稳固，连接牢靠，保证运行安全3.3 开关插座安装•合理布局各个开关插座位置，便于使用•保证接线正确，开关正常、灵敏四、质量控制4.1 施工中检查•检查电缆铺设情况，保证无破损、捆绑整齐•检查配电箱、开关插座安装质量，保证连接牢固、线头无漏电4.2 施工后验收•进行全面的配电系统验收，检查各个部件是否符合标准要求•确保配电系统运行正常、无漏电、无短路等安全隐患五、施工总结5.1 成果展示通过本次配电施工，商业综合楼的配电系统已经完工，整体运行正常，为建筑内各种用电需求提供了可靠保障。
5.2 经验总结•严格按照施工计划和标准执行•定期进行安全检查，及时消除安全隐患•各工序质量检查把关，确保施工质量六、未来展望根据本次配电施工的经验和总结，不断优化施工流程和质量控制手段，提高配电系统施工效率和质量，为更多商业综合楼的电力供应提供可靠保障。
以上是关于配电施工方案的相关文档，祝项目圆满成功！。
220KV配电装置安装施工方案
方案名称：220KV配电装置安装施工方案编制单位：XXXX项目部1.编制依据:1.1 江西省电力设计院设计的220KV屋外配电装置施工图D0201、D02021.2《电气装置安装工程接地装置施工及验收规范》GB 50169-20061.3《电气装置安装工程高压电器施工及验收规范》 GB50147-20101.4《电气装置安装工程母线装置施工及验收规范》 GBJ 50149-20101.5 电气装置安装工程质量检验及评定规程 DL/T 5161.1~5161.17-20021.6《电力建设安全健康与环境管理工作规定》1.7 火力发电工程建设标准强制性条文实施指南（2013年版）2.工程概况及主要工程工程量:2.1工程概况：本工程位于XXXXX是江西西部地区电力负荷增长的需要，改善系统潮流分布，降低网损，提高电网的调峰能力和经济运行水平，改善整个系统的运行工况。
2.2 主要工程量：2.2.1 主母线及旁路母线安装：绝缘子串安装，软母线安装，支柱绝缘子安装，管形母线安装，隔离开关安装。
2.2.2电压互感器及避雷器间隔安装：避雷器安装，电压互感器安装，隔离开关安装，支柱绝缘子安装，引下线及跳线安装，箱柜安装。
2.2.3 进出线、母联间隔安装:隔离开关安装，断路器安装，电（压）流互感器安装，避雷器安装，电抗器安装等。
2.3主要设备介绍：主要安装的设备有：220k瓷柱式SF6断路器，三相机械联动4台，220k瓷柱式SF6断路器，分相操作4台，电容式电压互感器TYD-220/3-0.01H 共6只，电容式电压互感器TYD-220/3-0.005H 共4只。
220kV SF6电流互感器共24只，氧化锌避雷器27只。
2.4 大环境影响：遇到大风、大雨、大雾天气应停止施工。
3.施工机械及设备配置:4.劳动力计划:5.施工方案、作业程序:5.1施工前的准备工作作业场所应道路通畅，无其它障碍物阻挡施工。
作业场所无交叉作业，如不可避免时，应采取相应的防护措施。
02配电装置安装施工方案
3.5、配电装置安装施工方法配电装置安装包括：配电装置包括设备构架、母线、断路器、隔离开关、电流互感器、电压互感器、避雷器、构架、跳线和引下线等的安装。
(1)设备检查设备到达现场后，应对其进行仔细检查，看其是否有损伤、裂纹及存在漏油、漏气等现象，开箱时厂家、甲方、监理方、质检人员都应到现场。
若有疑问及时反映。
对于存在缺陷的设备，应按公司的有关规定采取有效的处理措施进行处理。
设备检查完毕后，对暂不进行安装的设备应妥善保管。
（2）设备吊装设备吊装采用25T汽车吊进行吊装，技术员根据设计图纸首先核对安装位置，把设备吊到相应基础附近。
避雷器、电流互感器、电压互感器、断路器、耐张绝缘子串等设备起吊时必须使用柔软的麻绳进行捆绑，防止损坏设备外壳油漆。
架空导线用2T卷扬机辅助拖拉，用25T汽车吊进行挂接。
（3）断路器的安装断路器一般不应在现场解体检查，当有缺陷必须在现场解体时，应经厂家同意，并在厂方人员指导下进行。
断路器所有部件应安装位置正确，按厂家规定要求保持其应有的水平或垂直，各项动作参数符合产品的技术规定，密封部位的螺栓应用力矩扳手紧固。
设备接线端子的接触面平整、清洁、无氧化膜，并涂以电力复合脂。
调整试验：断路器所有安装工作结束后，进行以下试验：接触电阻测试、断路器动作特性、时间特性检测、以上试验由专业部门负责，安装单位配合（4）隔离开关安装组装：相间连杆在同一水平线上，支柱绝缘子垂直于底座平面，连接牢固。
传动装置安装调整：先进行三相联动杆装配。
再进行手动三相联动调整，直至无机械卡阻现象。
最后进行电动三相联动调整，使机构动作正常且将隔离开关分到中间位置，电动机构转动正常，分、合闸真实指示，限位装置动作准确可靠。
（5）支柱绝缘子、氧化锌避雷器、互感器吊装在地面时先取出均压环刷相色油漆，均压环为铝制品，作业时要防止损坏变形，与设备连接处不能刷漆。
设备的同一相的上中下三节不能互换，不同相的上中下三节也不能互换，所以开箱后要严格按产品编号进行组装。
配电装置安装施工方案
配电装置安装施工方案一、工程概况本工程为某地区新建配电装置安装工程，主要包括配电室建设、配电设备安装、电缆敷设及接线等。
工程地点位于XX市XX区，占地面积约1000平方米。
工程总投资约500万元，计划工期为3个月。
工程涉及的主要设备有：配电柜、变压器、高低压开关、电缆等。
二、吊装管理（一）、吊装施工组织流程1. 编制吊装施工方案；2. 吊装设备、工器具及人员准备；3. 吊装现场环境检查及安全防护措施落实；4. 吊装作业前的技术交底；5. 吊装作业；6. 吊装作业完成后，现场清理及设备归位；7. 吊装施工总结。
（二）、现场吊装组织机构1. 设立吊装现场指挥部，负责协调吊装作业的相关事宜；2. 设立吊装作业班组，负责具体的吊装作业；3. 设立安全监督组，负责对吊装作业的安全进行监督；4. 设立质量检查组，负责对吊装作业质量进行检查。
（三）、管理职责1. 吊装现场指挥部职责：（1）负责组织编制吊装施工方案；（2）负责组织吊装作业前的技术交底；（3）负责协调各相关部门，确保吊装作业顺利进行；（4）负责对吊装作业的安全、质量进行监督。
2. 吊装作业班组职责：（1）严格按照吊装施工方案进行作业；（2）负责吊装设备的操作及工器具的使用；（3）参与吊装作业前的技术交底；（4）及时向指挥部报告作业过程中出现的问题。
3. 安全监督组职责：（1）对吊装作业的安全进行全程监督；（2）发现安全隐患，及时要求整改；（3）参与吊装作业前的技术交底；（4）对吊装作业人员进行安全教育。
4. 质量检查组职责：（1）对吊装作业质量进行检查；（2）发现问题及时要求整改；（3）参与吊装作业前的技术交底；（4）对吊装作业人员进行质量教育。
三、工器具的选用1. 吊装设备：根据配电装置的重量和尺寸，选用适宜的吊车和辅助起重设备，如汽车吊、随车吊、手动葫芦等。
- 汽车吊：负责主要设备的吊装，要求起重能力满足最大设备重量，并具备足够的作业半径。
- 随车吊：用于辅助吊装和搬运，要求灵活性强，适合狭小空间作业。
户外配电装置安装施工方案
户外配电装置安装施工方案1. 引言户外配电装置是将电力从电源输送至户外的设备和设施的总称，用于供应电力给户外或者野外的设备和设施。
户外配电装置的安装施工是确保电力系统正常运行的重要环节，本文档旨在提供一套完整的户外配电装置安装施工方案。
2. 安全措施在进行户外配电装置的安装施工前，必须考虑安全措施以确保工作人员的安全。
以下是一些安全措施的建议：•所有工作人员必须接受必要的培训，并具备相关的技能和知识。
•工作人员必须佩戴个人防护装备，包括安全帽、安全鞋、耳塞、防护眼镜等。
•工作区域必须明确划定，并设置明显的安全标志和警示牌。
•使用合适的工具和设备，并确保其安全可靠。
•在进行工作前，必须对工作区域进行彻底的安全检查，排除可能存在的危险因素。
•严禁饮酒和吸烟等影响工作安全的行为。
•在施工现场设置急救箱，以备不时之需。
3. 施工流程3.1 准备工作在进行户外配电装置的安装施工前，需要进行一些准备工作：1.确定施工地点和规模。
根据具体情况，确定安装施工的地点和该地点的需求规模。
2.进行材料和设备的采购。
根据施工需要，采购所需的材料和设备，并确保其质量和数量符合要求。
3.制定详细的施工计划。
根据安装施工的需要，制定详细的施工计划，明确施工的时间、顺序和步骤。
3.2 安装工作根据制定的施工计划，进行户外配电装置的安装工作：1.安装电源线。
根据规划，将电源线引入施工地点，并保证其连接牢固和防水。
2.安装配电箱。
根据需要，将配电箱安装在合适的位置，并确保其固定可靠。
3.连接电源线和配电箱。
使用适当的工具和连接器，将电源线与配电箱连接，并进行必要的绝缘处理。
4.安装断路器、熔断器等。
根据需要，安装和连接断路器、熔断器等保护装置，确保电力系统的安全运行。
5.进行接地处理。
根据相关标准和规范，进行接地处理，确保电力系统的安全可靠。
6.进行必要的测试和调试。
在安装完成后，进行必要的测试和调试，确保配电装置的正常运行。
3.3 完工及验收在施工完成后，进行完工及验收工作：1.清理工作现场。
电气配电工程施工方案
一、编制依据1.1 法律、法规依据《中华人民共和国电力法》、《中华人民共和国安全生产法》等相关法律法规。
1.2 施工合同及施工组织设计根据中标通知书及施工合同要求，结合工程实际情况编制施工组织设计。
1.3 施工图依据工程设计图纸，包括电气一次设备、二次设备、电缆敷设等。
1.4 主要规范规程、图集、标准参照《电气装置安装工程施工及验收规范》（GB 50257-2010）、《建筑电气工程施工质量验收规范》（GB 50303-2015）等。
二、工程概况2.1 项目概况本项目为某住宅小区配电工程施工，包括高压配电室、低压配电室、室外电缆敷设等。
2.2 项目简介项目总建筑面积约10万平方米，共计1000户，项目分为A、B、C三个地块。
本次施工范围为A地块高压配电室、低压配电室及室外电缆敷设。
三、施工准备3.1 技术准备组织施工人员学习施工图纸，了解工程特点、施工工艺及质量要求。
3.2 机具、试验设备及材料准备根据施工进度，提前准备施工所需的各种机具、试验设备及材料，确保施工顺利进行。
3.3 劳动力计划根据工程规模及施工进度，合理安排施工人员，确保施工力量充足。
四、施工方案4.1 高压配电室施工（1）按照施工图纸要求，进行高压配电室的基础施工，确保基础尺寸及标高符合设计要求。
（2）安装高压配电柜、断路器等设备，并完成设备调试。
（3）敷设高压电缆，并进行电缆接头制作、绝缘测试等工作。
4.2 低压配电室施工（1）按照施工图纸要求，进行低压配电室的基础施工，确保基础尺寸及标高符合设计要求。
（2）安装低压配电柜、断路器等设备，并完成设备调试。
（3）敷设低压电缆，并进行电缆接头制作、绝缘测试等工作。
4.3 室外电缆敷设（1）根据设计要求，选择合适的电缆敷设路径，并完成电缆沟开挖、电缆敷设等工作。
（2）电缆敷设完成后，进行电缆接头制作、绝缘测试等工作。
五、施工进度计划（1）基础施工：预计20天完成。
（2）设备安装：预计30天完成。
高、低压配电装置安装施工方案1
高、低压配电装置安装施工方案1高压配电装置是用于输送、分配和控制电能的重要设备，广泛应用于工矿企业、建筑物、城市配电网等场所。
安装高压配电装置需要遵守一系列的安全规范和施工标准，以确保设备的正常运行和人员的安全。
本文将从高压配电装置的安装准备、施工流程、安全措施以及安装设备的调试等方面进行详细介绍。
一、安装准备1.确定安装位置：根据设计要求和现场具体情况，选择适合安装高压配电装置的位置。
安装位置应具备良好的通风、排水条件，并且远离易燃易爆物品和防止侵入的措施。
2.准备施工图纸：根据工程设计图纸，制定详细的施工方案。
施工方案包括设备安装位置、连接方式、导线尺寸及型号、接地装置等具体细节。
3.准备施工材料和工具：根据施工方案，准备好所需的安装材料和工具，如导线、绝缘子、接地装置、连接器、螺丝刀、扳手等。
4.安全措施准备：提前安排好电气工程师和施工人员进行安全培训，并给予必要的个人防护装备，如安全帽、防护眼镜、绝缘手套等。
二、施工流程1.现场勘测：根据设计要求和施工图纸，对设备安装位置进行细致勘测。
确保设备安装的准确性和合理性，避免因现场情况影响设备的正常运行。
2.设备安装：按照施工图纸和安装准备中的安装位置，将高压配电装置固定在安装座上。
根据设备要求，正确安装导线、绝缘子以及连接器等零部件。
3.接地装置安装：根据设计要求，在设备附近安装接地装置，确保设备的安全接地，防止雷击和漏电等事故的发生。
4.导线连接：将导线根据设计要求连接到相应的设备上。
在连接过程中，要注意导线的绝缘状况和连接的紧固度，确保安全可靠。
5.检查和调试：完成设备的安装后，对整个系统进行检查和调试，确保设备按照设计要求正常运行。
包括控制系统、保护系统的功能调试以及检查设备的电气连通性等。
三、安全措施1.施工人员的安全：严格按照电气工程的安全要求，佩戴个人防护装备，如安全帽、防护眼镜、绝缘手套等。
施工人员应经过专业培训，了解高压配电装置的危险性和正确的施工操作。
配电工程施工方案(3篇)
第1篇一、项目概述1.1 项目背景随着我国经济的快速发展，电力需求日益增长，配电工程作为电力系统的重要组成部分，其建设与改造已成为推动电力行业发展的关键环节。
本配电工程项目旨在提高供电可靠性，优化电网结构，满足地区经济发展需求。
1.2 项目目标（1）提高供电可靠性，降低停电时间，确保电力供应稳定。
（2）优化电网结构，提高输电效率，降低线路损耗。
（3）提高设备运行效率，延长设备使用寿命。
（4）满足地区经济发展需求，促进社会和谐稳定。
二、施工准备2.1 施工组织（1）成立配电工程施工项目部，明确项目经理、技术负责人、施工负责人等岗位职责。
（2）组建施工队伍，确保施工人员具备相应的专业技能和素质。
（3）配备施工机械设备，确保施工过程中设备运行正常。
2.2 施工材料（1）根据设计图纸要求，提前采购各类施工材料，确保材料质量合格。
（2）对采购的施工材料进行检验，确保材料符合国家标准。
（3）对施工材料进行标识、分类存放，方便施工过程中查找和使用。
2.3 施工方案编制（1）根据设计图纸、现场实际情况及施工要求，编制详细的施工方案。
（2）施工方案应包括施工进度计划、施工工艺、质量标准、安全措施等内容。
（3）施工方案需经相关部门审核批准后方可实施。
三、施工工艺3.1 施工准备（1）现场勘查：对施工区域进行勘查，了解地形地貌、地下管线等信息。
（2）施工图纸会审：组织施工、设计、监理等相关人员对施工图纸进行会审，确保施工图纸的准确性和完整性。
（3）施工方案交底：对施工方案进行交底，明确施工工艺、质量标准、安全措施等内容。
3.2 施工步骤（1）基础施工：根据设计要求，进行基础开挖、垫层铺设、混凝土浇筑等工作。
（2）设备安装：按照设备安装规范，进行设备安装、调试、试运行等工作。
（3）线路施工：按照设计要求，进行线路敷设、接引线、绝缘子安装等工作。
（4）电缆敷设：按照电缆敷设规范，进行电缆敷设、接引线、绝缘子安装等工作。
（5）设备调试：对安装完成的设备进行调试，确保设备运行正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章工程概况 (3)第1节工程简介 (3)第2节主要工程量 (3)第二章施工部署 (3)第三章质量控制点 (3)第四章施工技术标准及规范 (4)第五章施工准备 (4)第六章施工工序 (5)第七章施工工艺 (5)第1节支架制安 (5)第2节支柱绝缘子安装 (6)第3节管形母线安装 (7)第4节穿墙套管安装 (8)第5节隔离开关安装 (8)第6节电流、电压互感器安装 (9)第7节避雷器安装 (10)第8节SF6断路器安装 (11)第9节软母线架设 (12)第10节照明、防雷及接地 (14)第八章主要资源供应计划 (14)第1节劳动力需用计划（详见表2） (14)第2节主要机具供应计划（如表3所示） (15)1第九章保证进度的技术组织措施 (16)第十章保证质量的技术组织措施 (17)第十一章保证安全的技术组织措施 (18)第十二章环境污染防治和文明施工的技术组织措施 (18)第十三章电气安装进度计划（见附表） (19)2第一章工程概况第1节工程简介山西关铝股份有限公司220kV 配电装置由沈阳铝镁设计研究院设计，为室内结构。
设计为12 个配电间隔，采用二回路220kV 电源进线，8 个馈线回路，变电站整流作为全厂的动力来源，在整个铝项目中占有很重要的位置，运行的安全性、可靠性对于整个项目具有重要意义。
第2节主要工程量220kV 室内开关站有：220kV 六氟化硫断路器11 台、220kV 隔离开关26 台、220kV 电流互感器33 台、220kV 电压互感器6 台、220kV 避雷器30 台、220kV 穿墙套管30 台、支柱绝缘子管形母线900m、引下线设备连线用钢芯铝绞线2940m、接地线1750m、铁构件46.3t。
第二章施工部署根据整流变电站的特点，安装以电气专业为主，专业较为单一，为确保工程按期完成，做出以下施工部署：前期安排10 人进行配合和准备；主要工作是配合土建进行电缆保护管、工具、材料等准备，此阶段要求土建先把开关站等建好，为下一步安装做准备。
中期安排40 人进行构架制安、导线架设、SF6 断路器、隔离开关、互感器、避雷器等安装，同时安排4 个调试工对设备进行检查测试，如有问题及时提出，与设计院或厂家协同解决，为下一步送电做准备。
后期主要是安排调试工进行检查调试、送电及工程收尾，最终达到交工验收条件。
第三章质量控制点3具体内容详见表1。
质量控制点一览表表1第四章施工技术标准及规范4.1 GBJ 147－90～GBJ 149－90、GB 50150－91～GB 50182-93 《电气装置安装工程施工及验收规范汇编》4.2 GB 50254－96～GB 50257－96《电气装置安装工程施工及验收规范》4.3 GB 50303—2002《建筑电气工程施工质量验收规范》4.4 YS 5417—95《铝母线焊接施工及验收规范》第五章施工准备施工图纸、资料交付→看图→图纸会审→提出设备、材料预算→施工机具准备→技术交底→材料进场报验4第六章施工工序设备支架制安→+17.5m 支柱绝缘子安装→隔离开关安装→+11.5m 支柱绝缘子安装→+11.5m 隔离开关安装→±0.00 平面SF6 断路安装穿墙套管安装→CT、PT、避雷器安装→设备导线连接→管形母线安装→照明、防雷接地安装→调试。
第七章施工工艺220kV 配电装置为两层楼，一楼配电间隔长27m、宽12m、高11.5m，设备可直接运至每个间隔，二楼设备可通过楼梯间吊装孔运至+11.5m 平面。
本工程220kV 高压电器主要有SF6 断路器、隔离开关、避雷器、互感器，设备运至现场后，应进行开箱检查，检查应符合下列要求：（1）所有部件备件及专用工具应齐全，无锈蚀或机械损伤，瓷铁件应粘合牢固，并且规格应符合设计要求。
（2）绝缘部件不应变形、受潮、裂纹和剥落。
（3）瓷件表面应光滑、无裂纹和缺损、铸件应无砂眼。
（4）充油运输的部件不应渗油。
（5）出厂证件及技术资料应齐全。
第1节支架制安除锈刷油→加工下料→安装→接地。
5（1）除锈刷油：平直型钢，采用手持钢丝刷或磨光机对钢材进行除锈，用干净的破布或毛刷扫净锈渣；然后刷两道樟丹漆，干后，再刷一道灰调和漆，刷漆要求均匀。
（2）加工下料：按照设计图纸及设备的尺寸要求下料、钻孔，需要组焊的用电焊焊接成支架，然后打割焊渣，用破布擦干净后补刷油漆。
（3）支架安装：有预埋件的则垫平找正后直接焊上，无预埋件的则定位划孔眼，用电锤打孔，埋膨胀螺栓，放上支架垫平整，调垂直后紧固，其垂直度和水平度要符合规范小于1.5%的要求，安装完毕后，补刷樟丹漆和灰调合漆。
（4）接地：安装完毕后，按照设计及规范焊接接地线，接地线的表面涂以用15～100mm 宽度相等的绿色和黄色相间的条纹。
第2节支柱绝缘子安装支柱绝缘子有+19.75m、+17.5m、+11.5m 三处。
+17.5m 绝缘子用于安装管形母线,采用垂直安装。
+11.5m 绝缘子用于固定引下线，采用水平安装。
水平安装的还有+19.75m 管形母线两端的支柱绝缘子。
工艺流程：安装前准备→吊装→安装→防护（1）安装前准备：绝缘子安装前应进行外表检查，瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固，并按现行国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格。
用仪器测量出设备基础标高、中心线。
（2）吊装：+19.75m 管型母线终端绝缘子安装，在绝缘子安装上方钢梁上挂一个1t 滑子用麻绳将绝缘子牵子引至安装位置，安装工人利用挂笼或用脚手架搭建安装平台进行安装。
+17.5m 绝缘子起吊方法与19.75m 平面相同。
并安装找正，绝缘子较高，防止中心偏移翻倒，绝缘子顶部用绳子将牵引绳与绝缘子捆成一体。
6+11.5m 绝缘子安装，利用隔离开关支架作为支撑点，并在引线孔两边加两根I10 工字钢立柱，顶上横放两根相扣槽钢作为吊装横梁，其安装方法与19.5m 平面相同。
（3）安装：支柱绝缘子底座槽钢与绝缘子连接统一找正（平），要求同一平面或垂直面上的支柱绝缘子，应位于同一平面上；其中心线位置应符合设计要求，母线直线段的支柱绝缘子的安装中心线应在同一直线上。
满足要求后，与预埋件焊接，同时焊上接地线，焊接时应做好防护工作避免损伤瓷件，防腐采用刷两遍樟丹漆，一遍灰调和漆。
（4）防护：+11.5m 处绝缘子安装后，为避免其他物件砸伤，应用包装箱做好防护措施。
第3节管形母线安装安装前准备→吊装→焊接→安装（1）安装前准备：母线每根长12 m，运输中可能变形，先平直矫正母线，按规范加工母线坡口及补强衬管；刷相色漆，为便于焊接，离管口500mm 不刷漆，焊接完后补刷；调试氩弧焊机，进行试焊，合格后方可正式焊接；+17.50m 处位置很窄，为便于焊接及施工安全，在+17.50m 处制作一钢平台，尺寸为1500mm×1000mm 。
（2）吊装：先将母线运至+11.50m 平面，在钢梁上固定两个1t 滑轮，两头用麻绳拴住，同时用力将其牵引至+17.50m，放稳。
（3）管形母线焊接：焊接前应将母线坡口两侧表面各50mm 范围内清刷干净，不能有氧化膜、水分和油污，坡口加工面应无毛刺和飞边；对口应平直，其弯折偏移不应大于0.2%；管形母线的补偿补强衬管的纵向轴线应位于焊口中央，对口后钻好眼把铆钉打入眼中，衬管与管母线的间隙应小于0.5mm。
先每两根焊接，然后连成一体焊接，焊接时一边焊接，一边转动，保证每个焊缝应一次焊完，除瞬间断弧外不得停焊，母线焊完未冷却前，不得移动或受力，母线对接焊缝的上部应有2～4mm 的加强高度。
7（4）管形母线安装：用多点吊装，不得伤及母线，每12m 一个吊点，在每个钢梁上固定一个1t 滑轮，几个吊点同时用力，将其吊至支柱绝缘子上；在支柱绝缘子上的固定死点，应在母线的中点。
第4节穿墙套管安装安装前检查→安装→接地（1）安装前检查：安装前应进行检查，并应按现行国家标准《电气装置安装工程电气设备交接试验标准》试验合格；检测油位是否正常，不够的则应补充合格油。
（2）穿墙套管安装：穿墙套管水平安装法兰应在外，套管周围不应成闭合磁路。
套管长约5.6m，法兰在外，重心应在法兰处，采用单点起吊形式，在室外8t 汽车吊起，然后慢慢从孔穿进，孔里面、外面要有人扶着套管；到位后，进行找正，要求穿墙套管的顶面应位于同一平面，不得漏油，注油和取样阀位置应装设于巡回监视侧。
（3）接地：安装完毕后，焊接接地线，补刷油漆。
第5节隔离开关安装安装前检查→隔离开关的组装→传动装置的安装与调整→操动机构安装调整。
7.5.1 安装前检查接线端子及截流部分应清洁，且接触良好，触头镀银层无脱落；绝缘子表面应清洁，无裂纹、破损、焊接残留斑点等缺陷，瓷铁粘合应牢固，转动部分应灵活；操动机构的零部件齐全，所有固定连接部件应紧固，转动部分应涂以适当的润滑脂。
7.5.2 隔离开关的组装8+11.50m 平面的隔离开关安装，可以通过每个间隔中间的钢屋架,在钢架上挂一个1t 手拉葫芦，用手拉葫芦将A 、B 、C 三相V 型支柱绝缘子分别吊至安装位置，V 型绝缘子吊装时，为防止摆动及翻倒，应在V 字中间用横担木块将其捆住，并保证牵引绳通过木块的中心；由于钢梁在B 相的位置，所以先吊A 相或C 相，最后吊B 相；吊装到位后，最后进行组装调整，并应符合下列要求：（1）隔离开关的相间隔离的误差不应大于520mm，相间连杆应在同一水平线上。
（2）同相各绝缘子柱的中心线应在同一垂直平面内。
（3）各支柱绝缘子间连接应牢固，触头接触应良好。
（4）均压环和屏蔽环应安装牢固、平正。
7.5.3 传动装置安装与调整（1）拉杆应校直，其与带电部分的距离应符合国家标准有关规定。
（2）拉杆的内径与操动机构轴的直径相配合，两者间的间隙不应大于1mm 。
（3）延长轴、轴承、连轴器中间轴承及拐臂等传动部件安装位置应正确，固定牢靠，操作轻便灵活。
（4）操作力矩调整到最小，在垂直连杆上涂以黑色油漆。
7.5.4 操动机构安装调整（1）操动机构应安装牢固，同一轴线上的操动机构安装位置应一致。
（2）电动操作前，应先进行多次手动分、合闸，机构动作应正常。
（3）电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符。
（4）机构动作应平稳、无卡阻、冲击等异常情况。
（5）限位装置动作可靠。
第6节电流、电压互感器安装9安装前检查→安装就位→接地。
7.6.1 安装前检查瓷件质量应符合规范规定，互感器的变比分接头的位置和极性应符合规定；二次接线板应完整，引线端子应连接牢固，绝缘良好，标志清晰；油位应正常，密封要良好，无渗油现象出现。
检查油位是否正常，不够则应按制造厂规定进行。
7.6.2 安装就位起吊时，吊索应固定在规定的吊环上，不得利用瓷锯起吊，并不得碰伤瓷套；考虑到互感器重量为1.4t 左右，吊装采用立抱杆起吊，或利用引线孔做为吊装孔，孔上横两个相扣槽钢作为吊装横梁。
