1158C外夹式超声波流量计说明书
超声波流量计使用指南
超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。
它利用超声波技术测量流体在管道中的流速和流量。
本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项，帮助读者正确、高效地使用超声波流量计。
一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。
当超声波信号通过流体时，会受到流体流速和流体的声速差的影响。
通过测量超声波信号的频率差异，可以计算出流速和流量。
二、超声波流量计的安装步骤1. 确定安装位置：选择一个管道平直、无气泡和杂质的部位作为安装位置。
避免有漩涡或涡流的位置，以免干扰测量结果。
2. 准备安装工具：确保准备好合适的工具和材料，如螺丝刀、扳手、密封胶等。
3. 清洁管道表面：使用清洁剂和布料清洁管道表面，确保与超声波流量计传感器接触的部分干净无污垢。
4. 安装超声波流量计传感器：将传感器固定在管道上，根据传感器类型选择合适的安装方式（如夹紧式或焊接式）。
5. 连接电缆和电源：根据超声波流量计的规格和要求，连接传感器的电缆和电源。
6. 密封和固定：使用密封胶或安装夹固定超声波流量计传感器，确保传感器与管道之间的连接牢固且密封良好。
7. 完成安装：检查安装是否完整，并确保传感器与管道之间没有间隙或松动。
三、超声波流量计的使用注意事项1. 管道尺寸和材质：在使用超声波流量计之前，确保了解管道的尺寸和材质，以便选择合适的传感器和测量参数。
2. 流体类型和温度：超声波流量计可应用于各种液体和气体，但不同类型的流体可能需要不同配置的传感器。
同时，也要考虑流体的温度对测量结果的影响。
3. 定期校准：定期校准超声波流量计，以确保测量结果的准确性和稳定性。
校准频率根据具体使用情况和要求而定。
4. 杂质和气泡：超声波流量计对杂质和气泡敏感，可能影响测量结果。
确保管道系统清洁，并采取相应措施去除杂质和气泡。
5. 避免振动干扰：超声波流量计的准确性容易受到振动的影响。
超声波流量计操作说明
超声波明渠流量计
一、产品简介
明渠流量计积算仪是一款通用工业智能仪表，具有工业通用 4-20mA，0-20mA，1-5V，0-5V 等线性信号输入方式，及 RS485 串口输入功能（可选）。本仪表集成两路信号输入控制模块，可同 时分别控制每路信号，也可以对两路做相关运算，并显示和输出结果。配合本公司的超声波液位 计使用，可组成液位差控制系统。本仪表集成明渠流量积算仪功能，可作为明渠流量计使用。创 新数据源设计，使应用更具灵活性。
0~13
48
第 2 行显示 第 2 行显示数据源（表 5-1）
0~13
本文作者： 深圳得加利水处理科技有限公司
超声波明渠流量计
49
第 3 行显示 第 3 行显示数据源（表 5-1）
50
第 4 行显示 第 4 行显示数据源（表 5-1）
51
省电模式 0 常开，1 白天，2 无按键（关背光）
52
菜单密码 进入菜单的密码
43
IN 数学运算 数学运算公式(表 8-1)
0~9999999
44
时间设置 系统时间设置
0
45
时钟调速 时钟调速（间隔多少秒增或减一秒）
-9999999~9999999
46
自动打印 自动打印时间间隔分钟数（0 为不自动打印） 0~9999999
47
第 1 行显示 第 1 行显示数据源（表 5-1）
菜单翻页，长按退出菜单
菜
进入菜单项
单
列
表
下翻页
上翻页
确认输入 数 字
移位 输 入
加数 状 态
减数
断电后，按住 通电还原出厂设置。数字加数顺序是从 0～9 . － 循环， 减数相反。 本机菜单分为输入菜单、输出菜单、流量菜单、系统设置、历史数据五组。详见下表：

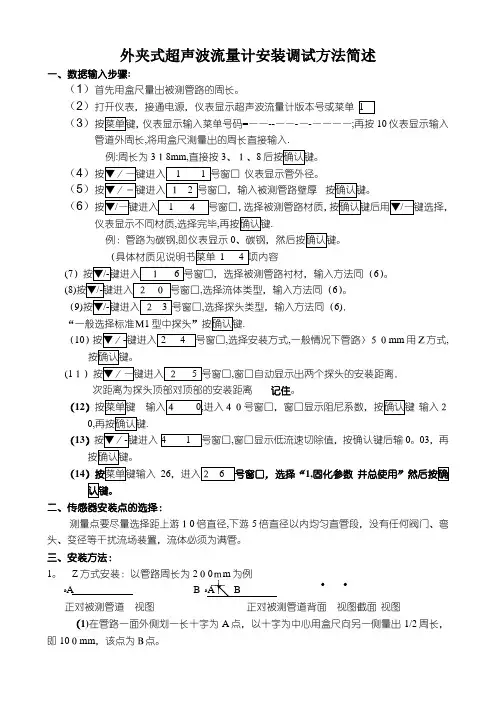

外夹式超声波流量计安装调试方法简述
外夹式超声波流量计安装调试方法简述一、数据输入步骤:（1）首先用盒尺量出被测管路的周长。
（2）打开仪表，接通电源，仪表显示超声波流量计版本号或菜单（3）仪表显示输入菜单号码=——--——-—-————;再按10仪表显示输入管道外周长,将用盒尺测量出的周长直接输入.例:周长为3１8mm,直接按3、１、8（4）仪表显示管外径。
（5）（6）选择被测管路材质，仪表显示不同材质,选择完毕,.例：管路为碳钢,即仪表显示0(76）。
(8),选择流体类型，输入方法同（6）。
（9),选择探头类型，输入方法同（6)．“一般选择标准Ｍ1.（10）,选择安装方式,一般情况下管路〉５０mm用Ｚ方式,(1,窗口自动显示出两个探头的安装距离．次距离为探头顶部对顶部的安装距离记住。
（12）输入２0,.（13）,窗口显示低流速切除值，按确认键后输0。
03，再（14261,固化参数二、传感器安装点的选择：测量点要尽量选择距上游１0倍直径,下游5倍直径以内均匀直管段，没有任何阀门、弯头、变径等干扰流场装置，流体必须为满管。
三、安装方法：1。
Z方式安装：以管路周长为2ﻩA B正对被测管道视图正对被测管道背面视图截面视图（1)在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即10０mm，该点为Ｂ点。
（2,例如安装距离为25mm，从A点向一侧量出25ｍm为Ｃ点和上面一样向从Ｂ点另一侧量出管路1/2周长为D点，B、Ｄ两点连接，D点划十字,A、Ｄ两点即为两个探头安装点。
Z俯视图(站在管道上往下看)注:探头安装距离（以探头顶边为齐)２。
将选好两安装点,用手砂轮打磨干净出３倍探头大小的面积后，探头抹上黄油,贴在Ａ、D两点处，用钢带绑紧（一只探头可绑紧，另一只稍微松些,以备一会调整探头位置时之用）。
探头安装完毕后,仪表显示上游＝下游＝Q值=上游、下游为信号强度，数值应大于6０以上。
且上、下游数据接近.Q值为信号质量，数值应在5０以上。
超声波明渠流量计说明书
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
最新超声波流量计说明书
一概述 (1)§1.1 引言 (1)§1.2 工作原理 (1)§1.3 主板电气原理框图 (2)§1.4 特点 (2)§1.5 性能参数 (3)§1.6 用途 (4)二产品介绍 (4)§2.1 变送型超声波流量计/热量计 (4)§2.2 经济型超声波流量变送器 (6)§2.3 超声波流量/热量变送模块 (7)§2.4 固定分体式超声波流量计/热量计 (7)§2.5 一体管段式超声波流量计/热量计 (8)三本地显示及操作 (10)§3.1 本地段式LCD显示及操作 (10)§3.2 本地LCD显示器显示内容一览表 (11)§3.3 本地显示状态代码及故障判断 (12)四并口及串口键盘显示及操作 (12)§4.1 并口键盘 (12)§4.2 串口键盘 (12)§4.3 按键功能 (13)§4.4 窗口操作 (13)§4.5 菜单分类 (14)§4.6 菜单一览表 (15)§4.7 菜单窗口详解 (18)§4.8 菜单设置特别说明 (41)五传感器安装 (42)§5.1 开箱检查 (42)§5.2 供电电源及电缆线 (42)§5.3 安装必备条件 (42)§5.4 快速输入管道参数步骤 (44)§5.5 外缚式传感器的安装方法 (46)§5.6 插入式传感器的安装方法 (48)§5.7 管段式传感器的安装方法 (52)§5.8 用户自备外缚传感器参数及其输入 (54)§5.9 通电 (54)§5.10检查安装 (55)六热量测量 (56)§6.1概述 (56)§6.2 PT100电阻的接线 (56)§6.3有关温度测量的一些菜单说明 (57)§6.4温度测量子系统的标定 (57)§6.5有关热量测量量值的输出 (58)七故障解析 (58)1 / 69八串口及通讯协议 (60)九输入输出回路及其使用 (60)§9.1怎样使用4-20mA电流环输出 (61)§9.2怎样输出模拟电压信号 (61)§9.3这样使用频率信号输出 (61)§9.4怎样输出累积脉冲 (62)§9.5怎样产生输出报警信号 (62)§9.6怎样使用蜂鸣器 (63)§9.7怎样使用OCT输出 (63)§9.8怎样使用继电器输出 (63)§9.9怎样连接压力信号和液位信号（模拟输入） (63)§9.10模拟输入的校准 (64)§9.11联网时模拟输入量的读取 (64)十质量保证及服务维修支持 (64)§10.1质量保证 (64)§10.2公司服务 (65)§10.3产品升级 (65)§10.4技术咨询 (65)十一附录 (65)§11.1常用液体声速和粘度 (65)§11.2常用材料声速 (66)§11.3水中声速表（1标准大气压下） (66)2 / 69一概述§1.1 引言欢迎您使用我公司研制生产的新一代DASDC-100系列超声波流量计/超声波热量计/流量变送器。
超声波流量计操作手册
四、超声波流量计的操作
１．超声流量计所对应的 Ｓ６００ 流量计算机的软件安装及 Ｓ６００ 内的 ｃｏｎｆｉｇ 文件下载 Ａ． 超声流量计所对应的 Ｓ６００ 流量计算机的软件安装 ａ．双击 ｃｏｎｆｉｇ６００１．４ｖ 的安装软件，出现如下界面。
ｂ．点击”ｎｅｘｔ”图标
ｃ．点击“ｎｅｘｔ”图标，将 ｃｏｎｆｉｇ６００ 软件安装到默认的目录中
三、超声波流量计接线图
２１ １７ ６ ３ ５ 源自２ ４ １
１８
９
８
７
１６ ２４ １２ ２３ ２２
２０
１０ １９ １５ １１ １４ １３
图： 一净超声 Ｓ６００ 接线 １．陕京 １ 号 Ｓ６００ ２． 靖西复线 Ｓ６００ ３． 西气东输 ３ 号 Ｓ６００ ４． 陕京 １ 号 Ｓ６００ ２４ 伏电源线 ５ 靖西复线 Ｓ６００ ２４ 伏电源线 ６． 西气东输 ３ 号 Ｓ６００ ２４ 伏电源线 ７． 陕京 １ 号现场压变、温变与 Ｓ６００ 通讯线 ８． 靖西复线现场压变、温变与 Ｓ６００ 通讯线 ９． 西气 东输 ３ 号现场压变、温变与 Ｓ６００ 通讯线 １０． 陕京 １ 号远传网线 １１． 靖西复线远传网线 １２． 西气东输 ３ 号远传网线 １３． 陕京 １ 号现场超声信号线 １４． 靖西复线现场超声信号 线 １５． 西气东输 ３ 号现场超声信号线 １６．现场变送器 ２４ 伏电源正极接线端子 １７． 现场 变送器 ２４ 伏电源负极接线端子 １８． 现场变送器 ２４ 伏总电源线 １９～２１ 现场仪表接线转 换器 ２２～２４．与自控系统的通讯线
二、 超声波流量计结构组成（见图 ２）
图 ２ 超声波流量计结构组成图 气体超声流量计是由信号处理单元（ＳＰＵ） 、超声传感器构成。信号处理单元（ＳＰＵ）接 受超声传感器信号，具有处理、显示、输出和记录测量结果的能力，它由电源、微处理器、 信号处理组件和超声换能器激振电路等组成，位于现场的电信号处理及转换部分安装在转 换器内。 流量计算机用于流量计控制和显示，存储的专用计算机。流量计算机具有对信号处理 单元进行就地和遥控组态和监控流量计运行的能力，其上位机（工控机）用于显示累积流 量、平均流速、平均声速、历史曲线，以及检测和控制支路阀门，超压报警或完成站场其 它管理和控制的任务。 流量计本体实际就是两端带管法兰的直管段，它与测量直管段是承压部件，要求有一 定的抗腐蚀能力，其内径一致。
超声波流量计设备说明
Services Pressure Flow TemperatureLiquid AnalysisRegistrationSystemComponentsLevel SolutionsBA 069D/28/zh/06.061.Proso nic F low 90超声波流量计功能矩阵2.测量值(MEASURING VALUES)3.系统单位(SYSTEM UNITS )4.快速设定(QUICK S ETUP)5.操作(OPERA TION)6.人机界面(USER IN TERFA CE)7.累加器(TOTALIZER1...2)8.累加器操作(HANDL ING T OTALI ZER)9.电流输出(CURRENT OUTP UT)10.脉冲/频率输出(P ULSE/FREQU ENCY O UTPUT )11.状态输出(STATUS OUTP UT)(STATUS INPU T)(COMMUNICATION)(P ROCES S PAR AMETE R)(P IPE D ATA)(L IQUID DATA )(S YSTEM PARA METER )(SENS OR DA TA)(C ALIBR ATION DATA )1.1功能矩阵流程图:布置及使用1.2功能矩阵图示4.1快速设定“传感器”(Quick Setup "sensor")4.2快速设定调试(Quick Setup "commissioning")11.1状态输出响应信息11.2状态输出切换动作12.状态输入13．通信14．工艺参数15．管道数据16．液体数据17．系统参数18．传感器数据19．校准数据778目录910131416182023252631424545474950525558616320.管理(SUPE R VISION)21.模拟系统(SIMULATION SYSTE M)22.传感器版本(SENS OR VE RSION)23.放大器版本(AMPL IFIER VERS ION)24.出厂设定(Factory set tings)24.1SI国际单位24.2US单位(仅适用于美国和加拿大)24.3语言64 66 67 68 68 68 68 68注册商标RHA RTHA RT通信基金会，A u st in,U SA注册商标1.P roson ic Fl ow90超声波流量计功能矩阵1．1功能矩阵流程图:布置及使用这个功能矩阵是一个两层的结构:组的形式为一层,另一层为每个组的功能。
超声波流量计说明书最终
128×64 点阵式液晶显示屏，7 位瞬时流量，11 位累积流量及状态提示符。 3 按键参数配置
16Hz 主电源供电模式或 0.5Hz 电池供电模式
四、仪表尺寸
4.1 转换器外形尺寸
4.2 传感器外形尺寸（法兰连接）
3
中环天仪股份有限公司
超声波流量计使用说明书
公称直径 DN(mm)
输出
单声道
双声道
DN50~DN300
DN100~DN1000
±1.0%
0.01 m/s ~ 10m/s
±0.5%
4.0MPa(DN50~DN80) 2.5MPa(DN50~DN300) 1.6MPa(DN50~DN300)
2.5MPa(DN100~DN500) 1.6MPa(DN100~DN1000)
二、 工作原理
超声波流量计的工作原理是超声波在管道中的传播时间受管道中的流速 的影响，逆流传播时间比顺流传播时间要长，且传播时间差与流速成正比。计 算公式如下：
1
中环天仪股份有限公司
超声波流量计使用说明书
v
=
L 2 cos θ
⋅
Tup
ΔT ⋅ Tdown
其中：
L －传播距离；
Q = πD2 ⋅V
4
中环天仪股份有限公司
超声波流量计使用说明书
一、概述
z LSZ-G系列超声波流量计采用时差法测量原理，运用高可靠性的信号处理电 路，经过采样、计算、修正等复杂算法实现流速的测量。 z 双声道测量精度可达±0.5%，重复性精度优于±0.1%。 z 全焊接弹压可在线拆装式探头结构，密封性能优异，防护等级IP68。 z 独特的信号发射与接收电路，防错波检测技术，提供可靠的信号检测。 z 可测介质包括水、废水、油类等均匀稳定液体，应用领域包括给水排水、石 油化工、供暖发电、造纸冶金、食品医药等诸多行业，能满足大部分工业现场 对液体流量的准确测量与监控的需求。 z 系统输出包括脉冲输出、开关量报警输出、4~20mA电流输出等多种方式， 适应不同工况要求。 z 128×64点阵式液晶显示屏，层级式菜单结构，显示内容丰富，可通过按键 或通讯进行实时仪表参数设置。
深圳建恒超声波流量计1158操作说明书1.0.3
管扎
耦合剂
安装配件
1. 说明书 2. 装箱清单 3. 安装图
第 1 页 共 34 页
DCT1158 超声波流量计
目录
1. 变送器的安装和接线.......................................................................................... 4
4.2. 安装检查 ..................................................................................................................................................11 4.2.1. 信号强度 ..........................................................................................................................................11 4.2.2. 信号质量（Q 值） .........................................................................................................................12 4.2.3. 总传输时间、时差 ..........................................................................................................................12 4.2.4. 传输时间比 ......................................................................................................................................12 4.2.5 安装时需注意的问题 ......................................................................................................................12
超声波流量计操作手册说明书
MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。
超声波流量计说明书
独特的声道布置能够更准确地体现流体流态（GRI的测试），同时可以有 效消除漩涡流的影响；水平的声道布置不会造成凝析液的积聚;
表体一次铸造成型，没有焊缝
表体一次铸造成型，没有焊缝，能最大限度减小温度变化带来的表体几 何尺寸的影响。
噪声的数字滤波处理
调节阀产生噪声的数字虑波处理（对超声波信 号取平均值，从而可以滤除噪声）
在PC机中运行“Daniel CUI MARK III”软件，点击 “connect（连接）”按钮，建立PC机与超声流量计之间 的通讯。 以太网连接要知道超声的网址(必须有密匙)。
每个声 道流速
每个声 道声速
每个声道 的增益值
每个声道 的信噪比
Meter output:指流量计测量出来的工况流量的大小 Chord velocities:指各个声道所测量出来的介质流速 Chord SOS:指各个声道的声速大小 Chord Gains:指各个声道的增益，所谓增信号益就是指流 量计给探头所供应的驱动能量的大小。 如果某声道探头脏了，那么探头的能量就会被大大削弱， 此时流量计可以通过探头的反馈信号得知能量损耗较大，结 果就会增加此声道的增益，从而增加能量，能够克服由于探 头脏污而导致的能量损失。 Signal to noise ratios:信噪比，指的是超声波流量计的信 号和噪声的比值，信噪比越大，则说明超声波流量计的工作 情况越好。 Alarms:声道报警，当探头工作不正常，或者探头不能正常 被处理的时候，就会出现某个声道的报警，此时声道的状态 指示为红色。
三、Mark III 电子数据处理单元
CPU板
终端板
将通讯线（两根）接到通讯口A 的“1”和“2”端子上，同时将 “1”和“4”，“2”和“5” 短接
超声波流量计说明书
13
MKflo-2000F 系列中文版超声波流量计说明书
§1.5 装箱单(标准配置)
1． 主机(固定、或便携)
一台
2． 标准 M 型传感器(探头) 一副
3． 说明书(本手册)
一本
4． 传感器夹具
一副
5． 产品合格证
一份
§1.6 可选备件 1. 便携式流量计专用微型打印机及其消耗材
料。 2. 大型传感器、高温、插入式传感器及管段式
式：
V MD T sin 2 Tup • Tdown
其中 θ 为声束与液体流动方向的夹角
M 为声束在液体的直线传播次数
D 为管道直径
Tup 为声束在正方向上的传播时间
Tdown 为声束在逆方向上的传播时间
ΔT=Tup –Tdown
12
MKflo-2000F 系列中文版超声波流量计说明书
§1.4 典型用途
4
MKflo-2000F 系列中文版超声波流量计说明书
§3.7 怎样实现流量累积器清零 .... 59 §3.8 怎样恢复出厂设置 .......... 59 §3.9 怎样使用阻尼器稳定流量显示 60 §3.10 怎样使用零点切除避免无效累积 ............................... 60 §3.11 设置零点提高测量精度 ..... 61 §3.12 修改仪表系数（标尺因子）进行 标定校正 ....................... 62 §3.13 密码保护（加锁与开锁） ... 63 §3.14 怎样使用打印机 ........... 64 §3.15 怎样使用 4~20mA 电流环输出 64 §3.16 怎样输出模拟电压信号 ..... 65 §3.17 怎样输出累积脉冲 .......... 66 §3.18 怎样使用 OCT 输出 ........ 67 §3.19 怎样修改日期时间 ......... 67 §3.20 怎样调整 LCD 显示器 ...... 67 §3.21 怎样使用 RS232 串行口 ..... 68 §3.22 怎样查看每日、每月、每年流量 ............................... 68 §3.23 怎样对模拟输出进行校准 ... 69 §3.24 查看电子序列号和其他细节 . 71 四 命令/显示窗口详解 ............. 72
美控自动 U-JCS1158-LCCN5 超声波流量计 使用说明书
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-JCS1158-LCCN 5第5版超声波流量计使用说明书前言●感谢您购买本公司产品。
本手册详细地介绍了本产品的安装、接线及操作说明等。
为了确保正确使用本产品，请在使用之前先阅读本手册。
注意●因本产品的性能和功能不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-JCS1158-LCCN5第五版2020年5月III安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。
关于本手册●请将本手册交于操作者阅读。
●在操作之前，请熟读本手册，并对产品有深入了解。
●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。
本产品保护、安全及改造相关注意事项●为了确保安全使用本仪表以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则有可能会损坏本仪表所提供的保护功能。
对由以上情况产生的质量，性能，功能和产品的安全问题，我公司不承担任何责任。
●为本仪表及其控制系统安装防雷装置，或为本仪表及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。
●如果需要更换产品的零部件，请使用本公司指定的型号规格。
●本产品不适用于直接关系到人身安全的系统。
如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。
如果应用，用户有责任使用额外的设备或系统确保人身安全。
●请勿改造本产品。
在本手册中使用以下几种安全标志：III危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。
警示标志，提醒您对产品有关的重要信息或本手册的特别部分格外注意。
●在接通本仪表的电源之前，请先确认仪表的电源电压是否与供给电源电压一致。
外夹式超声波流量计
