再生铝的熔炼目的及工艺

再生铝工艺流程

再生铝工艺流程再生铝是指通过再生铝工艺将铝废料转化为可再利用的铝材料。

再生铝工艺流程主要包括废铝收集分选、废铝熔炼精炼、铝液净化以及成材制造等环节。

首先是废铝收集分选环节。

废铝可以来源于工业废料、建筑废料以及废弃的铝制品等。

收集废铝后需要进行分选，将不同种类的废铝进行分类，例如纯铝、铝合金以及含有其他杂质的铝废料分别进行储存。

接着是废铝熔炼精炼环节。

将分选好的废铝放入熔炉中进行熔炼，通常采用电弧炉或者中频感应炉进行加热操作。

在高温的条件下，废铝会熔化，溶解成为铝液。

熔炼过程中，还会有一些杂质从铝液中蒸发出来，或者通过其他净化方式去除。

以提高铝液的纯度。

第三个环节是铝液净化。

净化的目的是去除铝液中的杂质，使其达到产品要求的纯度。

常见的净化方法包括气氛净化、浮渣净化和过滤净化等。

气氛净化是通过向铝液中通入种类特定的气体，使其中的杂质受到气氛的影响而脱离铝液。

浮渣净化则是通过在铝液中添加一种辅助剂，使其中的杂质形成浮渣，然后将其从液面上去除。

过滤净化是通过过滤器将铝液中的杂质过滤掉，使其纯度达到要求。

最后是成材制造环节。

经过前面的工艺处理，铝液已经达到可再利用的纯度要求。

在这一环节中，可以通过不同的加工方式将铝液制造成各种铝制品，如铝板、铝杆、铝型材等。

加工方式包括挤压、锻造、铸造以及轧制等。

总结起来，再生铝工艺流程主要包括废铝收集分选、废铝熔炼精炼、铝液净化以及成材制造等环节。

通过这些工艺流程，可以将废铝转化为可再利用的铝材料，实现循环经济的目标，并减少自然资源的浪费。

同时，再生铝工艺流程还可以减少环境污染，并降低生产成本，具有重要的经济和环境意义。

铝材熔融再生的原理有哪些

铝材熔融再生的原理有哪些
铝材熔融再生的主要原理有:
1. 将废旧铝制品和铝加工掉渣通过熔炼,重新获得液态铝。

2. 熔炼温度约为660C,利用燃料燃烧产生高温将铝材熔化。

3. 熔炼时加入食盐或氯化钾等熔剂,以除去铝材表面氧化皮膜。

4. 采用过滤、析出等方法去除熔pool 中的杂质。

5. 按需加入少量新铝、合金元素进行调配,使成分达到再利用要求。

6. 将提纯的熔融铝灌注到型材或模具中,形成再生铝坯材。

7. 再经过轧制、锻造、拉伸、挤压等加工,制成各类铝材产品。

8. 回收利用率可达90%以上,大幅节约铝资源及能源。

9. 熔融再生铝性能接近初生铝材,可重复使用。

10. 过程环保,减少固废排放,符合可持续发展要求。

综上,熔融再生是再利用废铝的有效途径,具有重要经济和生态效益。

再生铝合金熔炼典型工艺

再生铝合金熔炼工艺与技术（再生铝合金熔炼原理）1.1熔炼过程中铝液与环境的相互作用1.1.1熔炼过程中热的转移（热力学过程）固体金属在炉内加热熔化所需要的能量，要由熔炼炉的热源供给。

由于采用能源的不同，其加热方式也不一样，目前基本炉型仍是火焰炉。

铝虽然熔点低（660℃），但由于熔化潜热（393.56KJ/kg）和比热大[固态1.138 kJ/(Kg﹒K)，液态1.046 kJ/(kg﹒K)]，熔化1kg所需的热量要比铜的大得多，而铝的黑度（＝0.2）仅为铜、铁的1/4,因此铝和铝合金的火焰熔炼炉的热力学设计难度大，较难实现理想的热效率。

火焰炉的热交换过程：火焰给被加热物体的热量（Q）为：Q＝QGC＋QSCQGC－燃烧气体传到受热面的热量，KJ/h；QSC－炉壁传给受热面的热量，KJ/h。

QGC＝（αGCεC＋αC）（tG－tC）QSC＝（αGSФSC＋αabεb）（tS－tC）αGC－燃烧气体与受热面之间辐射传热系数，kJ/（m2﹒h﹒℃）；αC－燃烧气体与受热面之间的对流传热系数，kJ/（m2﹒h﹒℃）；αab－被燃烧气体吸收的炉壁辐射热量的热辐射系数，kJ/（m2﹒h﹒℃）。

从以上各式可以看出，提高金属受热量，一方面是增大（tG－tC）和（tS －tC）即提高炉温，这对炉体和金属熔体都有不利影响；另一方面，由于铝的黑度很小，提高辐射传热是有限的。

因此只能着眼于增大对流传热系数，对流传热系数与气体流速有以下关系：当燃烧气体的流速V<5m/s时，αc＝5.3＋3.6V[kJ/（m2﹒h﹒℃）]当燃烧气体的流速V>5m/s时，αc＝647＋v0.78[kJ/（m2﹒h﹒℃）]可见提高燃烧气体的流速是有效的，以前多采用低速烧嘴（5～30m/s），近年采用了高速烧嘴(100～300m/s),使熔炉的热效率有很大提高。

1.1.2合金元素的溶解与挥发1.1.2.1合金元素在铝中的溶解合金添加元素在熔融铝中的溶解是合金化的重要过程。

再生铝熔炼中(化硅,除镁,除铁)应用工艺

再生铝熔炼中（化硅、除镁、除铁）应用工艺重庆巴铝科技发展有限公司高工/副总--应志强一、再生铝工艺流程二、再生铝的主要熔炼工艺再生铝的主要熔炼是完成两大任务：一是除气、除杂和除渣；二是调整成分，满足使用要求。

目前，再生铝的主要产品是铝硅系铸造合金，因此增加硅含量是一项首要的环节。

同时，去除再生铝中的镁、铁也是十分重要的部分。

即研究再生铝熔炼中熔硅、除镁、除铁工艺：1、再生铝熔硅工艺实际生产中，废铝熔炼过程中硅的损耗大，因此在调整合金成分时，经常需要补加一定量的结晶硅。

a 、压入法工艺简单：用专用工具---压罩，将硅压进铝液里面直到结晶硅全部熔化为止。

适用范围：适用于硅加入量不大的情况，最好能一次性将硅压完。

效果：硅的直收率可达95%以上，但由于工具长时间处于高温熔体中，容易增加铝液含铁量和吸气量。

b 、冲入法工艺简单：先将结晶硅放在高温的炉底，然后将有一定温度的铝液倒入，利用高温铝液冲刷结晶硅，促使其熔化。

适用范围：需要配置两台熔炉，一台用于熔化再生铝，另一台用于调整合金成分及保温，经过计算称量的结晶硅放在保温炉中。

效果：硅的直收率不稳定可达90-95%，应用于产能较大的铸造铝合金产品。

C 、中间合金法工艺简单：先把硅和铝配置成一定比例的中间合金锭，再根据硅的需求量，将适量的中间合金加入熔体。

适用范围：适用于熔体硅含量少，产品需求量大、质量要求高的产品；而且需要配置中间合金熔炼设备。

效果：硅的直收率可达98%，硅基本上只产生自然烧损，而不需要过热的熔体，减少了其他元素的损耗，缩短了熔炼时间，基本应用于生产变型铝合金产品。

D 、低温熔硅法工艺简单：将结晶硅加入少量低温铝液中，铝液迅速将热量传递给硅，最后硅与铝液呈糊状并局部凝固成快，再加入废铝或分批加入铝液，这样硅在熔炼时不会漂浮起来。

适用范围：适合于连续生产企业。

效果：硅的直收率可达95%以上，基本应用于生产铸造铝合金产品。

质量分析预处理熔炼废铝质量分析包装入库质量检测铸造铝液处理成分调整质量分析使用方法：1、加入温度：（化硅Si温度：740-780℃）2、本品参考用量按下式计算：合金要求Si含量（%）－合金中原有Si含量（%）结晶硅中Si元素含量（95%）×实收率（90%）注：因用户及炉次间冶金条件的差异，实际实收率与实际加入量应以炉前化验数据计算确定。

再生铝生产工艺

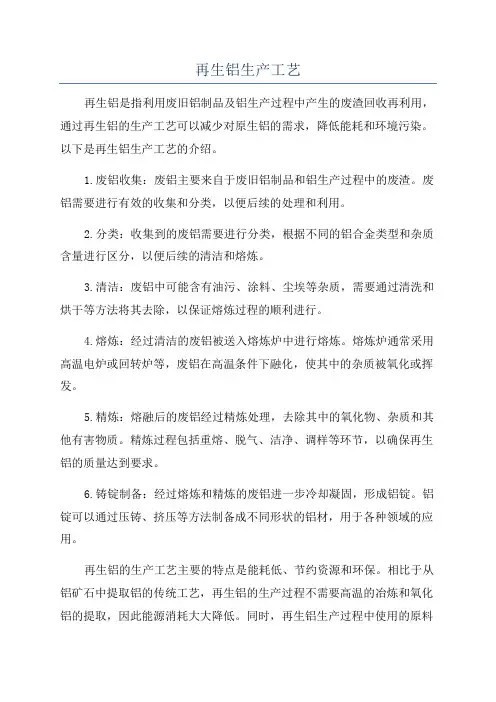

再生铝生产工艺再生铝是指利用废旧铝制品及铝生产过程中产生的废渣回收再利用，通过再生铝的生产工艺可以减少对原生铝的需求，降低能耗和环境污染。

以下是再生铝生产工艺的介绍。

1.废铝收集：废铝主要来自于废旧铝制品和铝生产过程中的废渣。

废铝需要进行有效的收集和分类，以便后续的处理和利用。

2.分类：收集到的废铝需要进行分类，根据不同的铝合金类型和杂质含量进行区分，以便后续的清洁和熔炼。

3.清洁：废铝中可能含有油污、涂料、尘埃等杂质，需要通过清洗和烘干等方法将其去除，以保证熔炼过程的顺利进行。

4.熔炼：经过清洁的废铝被送入熔炼炉中进行熔炼。

熔炼炉通常采用高温电炉或回转炉等，废铝在高温条件下融化，使其中的杂质被氧化或挥发。

5.精炼：熔融后的废铝经过精炼处理，去除其中的氧化物、杂质和其他有害物质。

精炼过程包括重熔、脱气、洁净、调样等环节，以确保再生铝的质量达到要求。

6.铸锭制备：经过熔炼和精炼的废铝进一步冷却凝固，形成铝锭。

铝锭可以通过压铸、挤压等方法制备成不同形状的铝材，用于各种领域的应用。

再生铝的生产工艺主要的特点是能耗低、节约资源和环保。

相比于从铝矿石中提取铝的传统工艺，再生铝的生产过程不需要高温的冶炼和氧化铝的提取，因此能源消耗大大降低。

同时，再生铝生产过程中使用的原料是废铝，有效地减少了对矿石资源的需求，节约了自然资源。

此外，再生铝生产过程中减少了废弃物的产生，降低了环境污染。

再生铝的生产工艺仍面临一些挑战和问题。

首先，废铝的收集和分类需要建立完善的回收体系，增加回收利用的效率和规模。

其次，废铝的清洁和精炼过程需要继续改进，以提高再生铝的质量和性能。

同时，再生铝在市场上需求有限，价格相对较高，需要提高再生铝的利用率和竞争力。

总的来说，再生铝生产工艺是一种可持续发展的铝生产方式，具有较低的能耗和环境污染。

随着资源短缺和环境问题的日益突出，再生铝的重要性和应用前景将进一步提升。

《再生铝厂工艺设计标准》

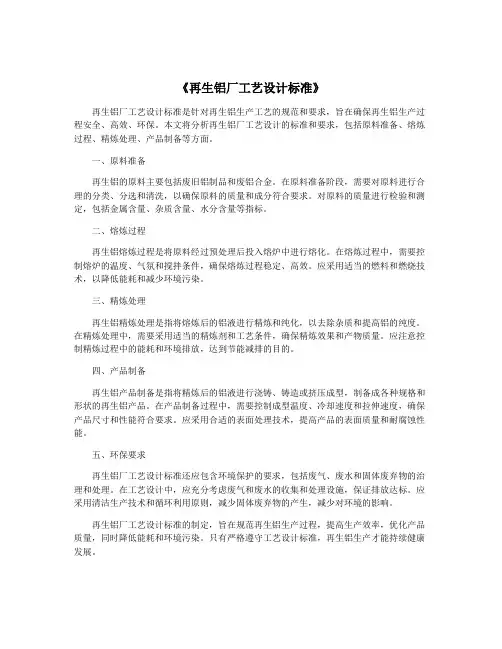

《再生铝厂工艺设计标准》再生铝厂工艺设计标准是针对再生铝生产工艺的规范和要求，旨在确保再生铝生产过程安全、高效、环保。

本文将分析再生铝厂工艺设计的标准和要求，包括原料准备、熔炼过程、精炼处理、产品制备等方面。

一、原料准备再生铝的原料主要包括废旧铝制品和废铝合金。

在原料准备阶段，需要对原料进行合理的分类、分选和清洗，以确保原料的质量和成分符合要求。

对原料的质量进行检验和测定，包括金属含量、杂质含量、水分含量等指标。

二、熔炼过程再生铝熔炼过程是将原料经过预处理后投入熔炉中进行熔化。

在熔炼过程中，需要控制熔炉的温度、气氛和搅拌条件，确保熔炼过程稳定、高效。

应采用适当的燃料和燃烧技术，以降低能耗和减少环境污染。

三、精炼处理再生铝精炼处理是指将熔炼后的铝液进行精炼和纯化，以去除杂质和提高铝的纯度。

在精炼处理中，需要采用适当的精炼剂和工艺条件，确保精炼效果和产物质量。

应注意控制精炼过程中的能耗和环境排放，达到节能减排的目的。

四、产品制备再生铝产品制备是指将精炼后的铝液进行浇铸、铸造或挤压成型，制备成各种规格和形状的再生铝产品。

在产品制备过程中，需要控制成型温度、冷却速度和拉伸速度，确保产品尺寸和性能符合要求。

应采用合适的表面处理技术，提高产品的表面质量和耐腐蚀性能。

五、环保要求再生铝厂工艺设计标准还应包含环境保护的要求，包括废气、废水和固体废弃物的治理和处理。

在工艺设计中，应充分考虑废气和废水的收集和处理设施，保证排放达标。

应采用清洁生产技术和循环利用原则，减少固体废弃物的产生，减少对环境的影响。

再生铝厂工艺设计标准的制定，旨在规范再生铝生产过程，提高生产效率，优化产品质量，同时降低能耗和环境污染。

只有严格遵守工艺设计标准，再生铝生产才能持续健康发展。

再生铝工艺流程

再生铝工艺流程
《再生铝工艺流程》
再生铝是指利用废旧铝制品进行再循环利用，通过再生铝工艺流程，将废旧铝制品再次加工成铝材料，实现资源的最大化利用。

再生铝工艺流程主要包括废旧铝制品收集、分类、熔炼和精炼等多个环节。

首先，废旧铝制品需要进行收集和分类。

废旧铝制品来源广泛，包括废旧铝合金门窗、汽车零部件、饮料罐等。

这些废旧铝制品需要进行分类，去除杂质，保证熔炼原料的纯净度。

接下来，废旧铝制品被送入熔炼炉进行熔炼。

熔炼是再生铝工艺流程中最关键的环节，废旧铝制品经过高温熔炼后，可以得到铝液，再通过冷却凝固成铝锭或铝棒。

随后，铝液需要进行精炼。

在精炼过程中，可以去除铝液中的杂质和氧化物，提高铝的纯度和质量。

最后，经过精炼后的铝液可以通过浇铸或挤压成型，制成各种规格的铝材料，如板材、型材等，再通过后续的加工，可以得到各种铝制品。

再生铝工艺流程的实施不仅可以减少对自然资源的开采，减少环境污染，还可以节约能源，降低生产成本，符合可持续发展的理念。

因此，再生铝工艺流程在世界范围内得到了广泛推广
和应用。

随着对环保理念的不断深入，再生铝工艺流程将会在未来得到更广泛的应用和发展。

再生铝生产工艺(4)

再生铝生产工艺(4)信息类型：再生技术信息加入时间：2005年7月1日9:31第二届再生铝教材摘要（4）:再生铝生产工艺4.1铝合金再生生产典型工艺4.1.1再生铝熔炼工艺特点再生铝是以回收来的废铝零件或生产铝制品过程中的边角料以及废铝线等为主要原材料，经熔炼配制生产出来的符合各类标准要求的铝锭。

这种铝锭采用回收废铝，而有较低的生产成本，而且它是自然资源的再利用，具有很强的生命力，特别是在当前科技迅猛发展，人民生活质量不断改善的今天，产品更新换代频率加快，废旧产品的回收及综合利用已成为人类持续发展的重要课题，再生铝生产也就是在这样的形式下应运而生并具有极好的前景。

由于再生铝的原材料主要是废杂铝料，废杂铝中有废铝铸件（以Al-Si合金为主）、废铝锻件（Al-Mg-Mn、Al-Cu-Mn等合金）、型材（Al-Mn、Al-Mg等合金）废电缆线（以纯铝为主）等各种各样料，有时甚至混杂入一些非铝合金的废零件（如Zn、Pb合金等），这就给再生铝的配制带来了极大的不便。

如何把这种多种成分复杂的原材料配制成成分合格的再生铝锭是再生铝生产的核心问题，因此，再生铝生产流程的第一环节就是废杂铝的分选归类工序。

分选得越细，归类得越准确，再生铝的化学成分控制就越容易实现。

废铝零件往往有不少镶嵌件，这些镶嵌件都是些以钢或铜合金为主的非铝件，在熔炼过程中不及时地扒出，就会导致再生铝成分中增加一些不需要的成分（如Fe、Cu等）因此，在再生铝熔炼初期，即废杂铝刚刚熔化时就必须有一道扒镶嵌件的工序（俗称扒铁工序）。

把废杂铝零件中的镶嵌件扒出，扒得越及时、越干净，再生铝的化学成分就越容易控制。

扒铁时熔液温度不宜过高，温度的升高会使镶嵌件中的Fe、Cu元素溶入铝液。

各地收集来的废杂铝料由于各种原因其表面不免有污垢，有些还严重锈蚀，这些污垢和锈蚀表面在熔化时会进入熔池中形成渣相及氧化夹杂，严重损坏再生铝的冶金质量。

清除这些渣相及氧化夹杂也是再生铝熔炼工艺中重要的工序之一。

再生铝合金熔炼原理

再生铝合金熔炼原理
再生铝合金熔炼是一种利用废铝进行的铝合金生产过程。

该过程旨在回收和再利用废旧铝材，并将其转化为高质量的再生铝合金。

再生铝合金不仅具有高度可靠的力学性能，还有助于减少对于原始铝矿石的需求，从而降低环境影响。

2.前处理：在熔炼之前，废铝需要经过一系列的前处理步骤。

首先，废铝将被清洗和去除附着在表面的杂质和污垢。

然后，废铝将被剪断或破碎成适当的大小，便于后续的熔炼处理。

3.熔炼：削减和清理过程完成后，废铝将被送入熔炉进行熔炼。

熔炼炉通常使用电阻加热或燃烧式加热系统来提供适当的加热温度。

熔炉内的废铝将被加热到足够高的温度，使之熔化，并达到所需的合金成分。

4.炼化：熔融的废铝中可能存在一些杂质，如氧化物和金属杂质等。

为了获得高质量的再生铝合金，还需要对熔融金属进行炼化处理。

这通常通过向熔融金属中添加炼化剂来实现。

炼化剂能够吸附杂质，并在熔融过程中形成浮渣，从而将杂质分离出去。

5.组织调节和精炼：在炼化过程之后，熔融金属可能需要进一步的处理以调节其组织和改善其力学性能。

精炼过程通常涉及对金属进行合适的混合和搅拌，以达到所需的温度和力学性能。

6.流动和注射：经过组织调节和精炼之后，再生铝合金将变为液态金属，并可通过流动和注射技术注入模具中进行形成和冷却。

再生铝合金熔炼的原理充分利用了废旧铝材的再循环和再利用。

通过将废旧铝材转化为高质量的再生铝合金，不仅有效减少了对于原始铝矿石
的需求，还有助于减少废弃物的产生和环境污染。

因此，再生铝合金熔炼已成为一种重要的环保铝合金生产方式。

再生铝生产工艺

再生铝生产工艺1铝合金再生生产典型工艺1.1再生铝熔炼工艺特点再生铝是以回收来的废铝零件或生产铝制品过程中的边角料以及废铝线等为主要原材料，经熔炼配制生产出来的符合各类标准要求的铝锭。

这种铝锭采用回收废铝，而有较低的生产成本，而且它是自然资源的再利用，具有很强的生命力，特别是在当前科技迅猛发展，人民生活质量不断改善的今天，产品更新换代频率加快，废旧产品的回收及综合利用已成为人类持续发展的重要课题，再生铝生产也就是在这样的形式下应运而生并具有极好的前景。

由于再生铝的原材料主要是废杂铝料，废杂铝中有废铝铸件（以Al-Si合金为主）、废铝锻件（Al-Mg-Mn、Al-Cu-Mn等合金）、型材（Al-Mn、Al-Mg等合金）废电缆线（以纯铝为主）等各种各样料，有时甚至混杂入一些非铝合金的废零件（如Zn、Pb合金等），这就给再生铝的配制带来了极大的不便。

如何把这种多种成分复杂的原材料配制成成分合格的再生铝锭是再生铝生产的核心问题，因此，再生铝生产流程的第一环节就是废杂铝的分选归类工序。

分选得越细，归类得越准确，再生铝的化学成分控制就越容易实现。

废铝零件往往有不少镶嵌件，这些镶嵌件都是些以钢或铜合金为主的非铝件，在熔炼过程中不及时地扒出，就会导致再生铝成分中增加一些不需要的成分（如Fe、Cu等）因此，在再生铝熔炼初期，即废杂铝刚刚熔化时就必须有一道扒镶嵌件的工序（俗称扒铁工序）。

把废杂铝零件中的镶嵌件扒出，扒得越及时、越干净，再生铝的化学成分就越容易控制。

扒铁时熔液温度不宜过高，温度的升高会使镶嵌件中的Fe、Cu元素溶入铝液。

各地收集来的废杂铝料由于各种原因其表面不免有污垢，有些还严重锈蚀，这些污垢和锈蚀表面在熔化时会进入熔池中形成渣相及氧化夹杂，严重损坏再生铝的冶金质量。

清除这些渣相及氧化夹杂也是再生铝熔炼工艺中重要的工序之一。

采用多级净化，即先进行一次粗净化，调整成分后进行二级稀土精变，再吹惰性气体进一步强化精炼效果，可有效的去除铝熔液中的夹杂。

再生铝生产工艺

再生铝生产工艺再生铝是指利用铝废料回收再利用生产铝材的一种工艺。

再生铝生产工艺主要包括以下几个步骤：收集、分类、熔炼、浇铸和精炼。

首先，收集是再生铝生产的第一步，需要收集大量的铝废料。

这些废料可来自废旧铝制品、铝屑和废铝合金等，包括废旧汽车、建筑材料和工业设备等。

铝废料的收集模式包括固废的回收和再利用、工业废气的净化回收以及水的回收利用等。

其次，分类是再生铝生产过程中的重要环节。

不同种类的铝废料具有不同的成分和杂质含量，需要经过分类和分级处理。

这样能够方便后续的处理和利用。

然后，经过分类处理后的铝废料进入熔炼过程。

这个阶段通过将铝废料与新铝合金材料相混合，在高温下进行熔炼。

采用熔炼的方式可以使废料中的杂质和有害物质得以挥发和分离，从而获得较为纯净的铝液。

浇铸是再生铝生产工艺中的下一步，将熔炼后的铝液倒入模具中进行浇铸，得到所需的铝合金材料。

这个过程需要控制好温度和流动速度，以确保铝液充分填充模具并形成所需形状的铝材。

精炼是再生铝生产工艺的最后一步，目的是提高铝材的质量和纯度。

通过进一步去除铝液中的杂质和有害物质，净化铝材。

这个过程可以采用物理、化学和电化学等方法进行，以确保最终产出的铝材符合要求。

再生铝生产工艺的优势在于，可有效地利用废弃的铝材资源，减少对自然资源的需求。

与传统的原铝生产相比，再生铝生产过程中能够节约能源和降低碳排放。

此外，再生铝材的质量和性能与原铝材相当，可以用于各类制造业和建筑业。

总之，再生铝生产工艺是一种可持续发展的制造工艺。

通过收集、分类、熔炼、浇铸和精炼等步骤，可以将铝废料转化为高质量的铝材，实现废料的再利用，降低资源消耗和环境污染。

再生铝生产工艺在推动绿色制造、节能减排和可持续发展方面发挥了重要作用。

再生铝的熔炼目的及工艺

再生铝的熔炼目的及工艺1、熔炼的目的金属合金熔炼的基本任务就是把某种配比的金属炉料投入熔炉中，经过加热和熔化得到熔体，再对熔化后的熔体进行成分调整，得到合乎要求的合金液体。

并在熔炼过程中采取相应的措施控制气体及氧化夹杂物的含量，使符合规定成分（包括主要组元或杂质元素含量），保证铸件得到适当组织（晶粒细化）高质量合金液。

由于铝元素的特性，铝合金有强烈的产生气孔的倾向，同时也极易产生氧化夹杂。

因此，防止和去除气体和氧化夹杂就成为铝合金熔炼过程中最突出的问题。

为了获得高质量的铝合金液，对其熔炼的工艺就必须严格把关，并采取措施从各个方面加以控制。

2、熔炼工艺铝合金熔炼过程如下：装炉→熔化（加铜、锌、硅等）→扒渣→加镁、铍等→搅拌→取样→调整成分→搅拌→精炼→扒渣→转炉→精炼变质及静置→铸造。

装炉正确的装炉方法对减少金属的烧损及缩短熔炼时间很重要。

对于反射炉，炉底铺一层铝锭，放入易烧损料，再压上铝锭。

熔点较低的回炉料装上层，使它最早熔化，流下将下面的易烧损料覆盖，从而减少烧损。

各种炉料应均匀平坦分布。

熔化熔化过程及熔炼速度对铝锭质量有重要影响。

当炉料加热至软化下榻时应适当覆盖熔剂，熔化过程中应注意防止过热，炉料熔化液面呈水平之后，应适当搅动熔体使温度一致，同时也利于加速熔化。

熔炼时间过长不仅降低炉子生产效率，而且使熔体含气量增加，因此当熔炼时间超长时应对熔体进行二次精炼。

扒渣当炉料全部熔化到熔炼温度时即可扒渣。

扒渣前应先撒入粉状熔剂（对高镁合金应撒入无钠熔剂）。

扒渣应尽量彻底，因为有浮渣存在时易污染金属并增加熔体的含气量。

加镁与加铍扒渣后，即可向熔体中加入镁锭，同时应加熔剂进行覆盖。

对于高镁合金，为防止镁烧损，应加入0.002%～0.02%的铍。

铍可利用金属还原法从铍氟酸钠中获得，铍氟酸钠是与熔剂混合加入。

搅拌在取样之前和调整成分之后应有足够的时间进行搅拌。

搅拌要平稳，不破坏熔体表面氧化膜。

取样熔体经充分搅拌后，应立即取样，进行炉前分析。

再生铝合金铸造工艺技术

再生铝合金是指从废旧铝制品中回收的铝合金，其再生利用对于节约资源和保护环境具有重要意义。

以下是再生铝合金铸造工艺技术的一般步骤：
1. 原料准备
-废旧铝合金收集：收集废旧铝合金制品，如废旧铝合金零件、废铝箔等。

-分类和清洁：对收集到的废旧铝合金进行分类和清洁，去除杂质和污染物。

2. 熔化与精炼
-熔炼：将清洁后的废旧铝合金放入熔炼炉中，进行高温熔化。

-精炼：在熔融状态下，通过添加气体或固体精炼剂，去除氧化物、氢气和其他杂质，以提高合金质量。

3. 铸造成型
-浇注成型：将经过熔炼和精炼的再生铝合金液体，倒入预先准备好的铸造模具中，形成所需的铸造件形状。

-冷却固化：待再生铝合金液体充分填充模具后，进行冷却固化，使其形成坚固的铝合金铸件。

4. 后处理
-去除浇口和氧化层：对铸造好的铝合金铸件进行去除浇口和表面氧化层的处理，保证产品表面光洁度。

-热处理：根据产品要求进行热处理，提高再生铝合金铸件的力学性能和耐腐蚀性。

5. 检测和质量控制
-材质检测：对再生铝合金铸件进行成分分析、金相组织检测等，确保产品质量符合标准要求。

-尺寸检测：对铸件尺寸进行测量，检查是否符合设计要求。

6. 表面处理
-喷砂或抛丸：对需要表面粗糙度较高的再生铝合金铸件进行喷砂或抛丸处理，增加表面粗糙度。

-阳极氧化：对需要增加耐腐蚀性和装饰性的再生铝合金铸件进行阳极氧化处理。

以上是再生铝合金铸造工艺技术的一般步骤，通过这些步骤可以实现对废旧铝合金的有效回收利用，并生产出具有一定性能和质量要求的再生铝合金铸件。

再生铝合金铸造工艺中的熔炼与浇注工艺优化

再生铝合金铸造工艺中的熔炼与浇注工艺优化铝合金是一种重要的结构材料，在航空航天、汽车制造、建筑等领域得到广泛应用。

为了提高铝合金的性能和降低成本，再生铝合金的应用日益受到重视。

再生铝合金铸造工艺中的熔炼与浇注工艺的优化对于再生铝合金的品质和性能具有重要影响。

本文将就再生铝合金铸造工艺中熔炼与浇注工艺的优化进行探讨。

一、再生铝合金的熔炼工艺优化再生铝合金是以废铝为原料进行熔炼制备的，因此熔炼工艺的优化对于再生铝合金的品质具有重要影响。

1. 原料筛选与预处理在再生铝合金的制备中，废铝作为主要原料需要经过筛选与预处理。

首先，废铝要进行筛选分级，去除杂质和控制杂质含量。

其次，废铝在熔炼前需要进行预处理，如脱涂层、去除氧化膜等。

通过原料筛选与预处理，可以提高再生铝合金的纯度和均匀性。

2. 熔炼温度与保温时间的控制在再生铝合金的熔炼过程中，熔炼温度和保温时间的控制对于再生铝合金的组织和性能具有重要影响。

熔炼温度过高会导致废铝中的合金元素氧化，熔炼温度过低则不能完全熔化废铝。

同时，保温时间的过长或过短都会对再生铝合金的性能产生影响。

因此，在实际熔炼中需要根据具体的废铝成分和工艺要求来控制熔炼温度和保温时间，以获得优质的再生铝合金。

二、再生铝合金的浇注工艺优化再生铝合金的浇注工艺对于铸件的质量和性能具有重要影响，因此浇注工艺的优化是再生铝合金铸造过程中的关键环节。

1. 浇注温度和浇注速度的控制浇注温度和浇注速度是决定铸件组织和性能的重要因素。

浇注温度过低会导致铸件凝固不完全，产生缺陷；浇注温度过高则可能烧结铸件表面，影响表面质量。

浇注速度过快会引起铸件变形、产生气孔和夹渣；浇注速度过慢则会导致铸件凝固时间过长，易形成热裂纹。

因此，在再生铝合金铸造中需要根据具体情况合理控制浇注温度和浇注速度，以得到满足要求的铸件。

2. 浇注系统的设计与优化浇注系统的设计和优化对于铸件的质量和性能起着至关重要的作用。

首先，浇注系统要合理设计，以确保铸型充填均匀，避免气孔和夹渣等缺陷的产生。

再生铝的冶炼工艺流程

再生铝的冶炼工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!再生铝的冶炼工艺流程再生铝的冶炼工艺流程主要包括以下几个步骤：一、预处理1.1 分类回收废铝1.2 清洁废铝表面污垢二、熔炼2.1 加热熔炼炉2.2 投入废铝熔炼三、精炼3.1 调整熔体成分3.2 除去杂质元素四、铸锭4.1 将熔体导入铸锭机4.2 铸成一定形状的锭坯五、轧制成型5.1 将锭坯加热至塑性状态5.2 通过轧机轧制成所需形状和尺寸六、热处理6.1 对轧制后的铝材进行固溶处理6.2 进行时效处理以获得所需性能七、后续加工7.1 对铝材进行切割、焊接等后续加工7.2 检验成品质量再生铝的冶炼工艺流程通过预处理、熔炼、精炼、铸锭、轧制成型、热处理和后续加工等步骤，将废铝回收再生为高品质的铝材。

再生铝生产工艺

再生铝生产工艺1铝合金再生生产典型工艺1.1再生铝熔炼工艺特点再生铝是以回收来的废铝零件或生产铝制品过程中的边角料以及废铝线等为主要原材料，经熔炼配制生产出来的符合各类标准要求的铝锭。

这种铝锭采用回收废铝，而有较低的生产成本，而且它是自然资源的再利用，具有很强的生命力，特别是在当前科技迅猛发展，人民生活质量不断改善的今天，产品更新换代频率加快，废旧产品的回收及综合利用已成为人类持续发展的重要课题，再生铝生产也就是在这样的形式下应运而生并具有极好的前景。

由于再生铝的原材料主要是废杂铝料，废杂铝中有废铝铸件（以Al-Si合金为主）、废铝锻件（Al-Mg-Mn、Al-Cu-Mn等合金）、型材（Al-Mn、Al-Mg等合金）废电缆线（以纯铝为主）等各种各样料，有时甚至混杂入一些非铝合金的废零件（如Zn、Pb合金等），这就给再生铝的配制带来了极大的不便。

如何把这种多种成分复杂的原材料配制成成分合格的再生铝锭是再生铝生产的核心问题，因此，再生铝生产流程的第一环节就是废杂铝的分选归类工序。

分选得越细，归类得越准确，再生铝的化学成分控制就越容易实现。

废铝零件往往有不少镶嵌件，这些镶嵌件都是些以钢或铜合金为主的非铝件，在熔炼过程中不及时地扒出，就会导致再生铝成分中增加一些不需要的成分（如Fe、Cu等）因此，在再生铝熔炼初期，即废杂铝刚刚熔化时就必须有一道扒镶嵌件的工序（俗称扒铁工序）。

把废杂铝零件中的镶嵌件扒出，扒得越及时、越干净，再生铝的化学成分就越容易控制。

扒铁时熔液温度不宜过高，温度的升高会使镶嵌件中的Fe、Cu元素溶入铝液。

各地收集来的废杂铝料由于各种原因其表面不免有污垢，有些还严重锈蚀，这些污垢和锈蚀表面在熔化时会进入熔池中形成渣相及氧化夹杂，严重损坏再生铝的冶金质量。

清除这些渣相及氧化夹杂也是再生铝熔炼工艺中重要的工序之一。

采用多级净化，即先进行一次粗净化，调整成分后进行二级稀土精变，再吹惰性气体进一步强化精炼效果，可有效的去除铝熔液中的夹杂。

再生铝生产工艺范文

再生铝生产工艺范文
一、再生铝的概念
再生铝（Recycled Aluminum）是从消费性产品中提取回收再利用而产生的铝产品，可以回收及加工各类报废次铝材料，使其重新回到成品状态，经过一定的加工方式而生产出可以重复使用的可再生铝（Recycled Aluminum）。

二、再生铝的产生原因
再生铝行业的出现主要是为了节约资源、减少环境污染，改善人类对地球环境的影响。

作为全球可再生资源最流行的原料，铝是一种可回收再生的可再生材料，可以在回收再生过程中减少外部资源的消耗，有效的节省能源。

三、再生铝生产工艺
1、预处理：包括对旧铝材料进行碎粉、大破、剥离而产生原料。

2、熔融：将原料放入熔锅中，经熔融温度高于1000℃，熔融后的液体可以去除灰尘、杂质后产生新铝。

3、均质：这一步是将铝液体均质，从而获得中等成分的回收铝，以便于进行进一步的操作。

4、成型：将熔融的铝液体经过进一步的操作，可以形成不同形状和尺寸的成型产品。

5、检验：最后对成型产品进行检验，确保质量符合各项标准。

四、再生铝的优点
1、可回收再生：再生铝可以无限循环，节约资源，减少采矿、炼制、运输、使用、处理等耗费的能源和物质。

2、节能环保：再生铝比铝原料生产，减少了能。

再生铝生产熔炼设备

再生铝生产熔炼设备引言再生铝是指将废旧铝制品回收利用，通过熔炼再生制成新的铝材料。

再生铝生产熔炼设备是实现这一过程的关键部分。

本文将介绍再生铝生产熔炼设备的原理、工艺流程以及相关设备的种类和特点，以便读者更好地了解再生铝生产过程。

一、再生铝熔炼设备的原理再生铝熔炼设备的原理是通过高温将废旧铝制品进行熔化，使其转化为液态铝。

再生铝的熔点低于纯铝，这使得再生铝相对于新铝具有更低的熔化温度。

在高温下，液态铝经过净化处理后可得到高纯度的再生铝产品，可以再次用于制造各种铝制品。

二、再生铝熔炼设备的工艺流程再生铝熔炼设备的工艺流程一般包括以下几个步骤：1.废旧铝制品预处理：包括去除杂质、剪切、破碎等步骤，以保证废旧铝制品在进入熔炼设备前具有较好的适应性。

2.熔炼：将预处理后的废旧铝制品放入熔炼炉中，通过高温进行熔化。

熔化后的液态铝进行净化处理，去除其中的杂质和氧化物。

3.精炼：对净化后的液态铝进行精炼处理，调节其成分和纯度，以得到符合要求的再生铝产品。

4.浇注：将精炼后的再生铝液体浇铸成铝锭或其他铝制品。

三、再生铝熔炼设备的种类和特点再生铝熔炼设备的种类和特点较多，根据生产规模和工艺需求的不同，可以选择适合的设备类型。

以下是常见的再生铝熔炼设备：1.固定浇冻熔炼炉：这种炉型适用于大规模的再生铝生产，具有连续生产的特点。

其炉膛内有固定浇冻区，可以根据不同工艺需要进行调整。

该设备的优点是生产效率高、自动化程度高。

2.倾动式罩式熔炼炉：这种炉型适用于中小规模的再生铝生产，具有熔体调节和温度控制的优势。

炉膛内有可倾转的罩式结构，方便加料和出铝。

该设备工作稳定、操作简单、能耗较低。

3.电磁感应熔炼设备：这种设备采用电磁感应加热原理，可以快速加热废旧铝制品，适用于小规模的再生铝生产。

其优点是加热速度快、能耗低、操作方便。

四、再生铝熔炼设备的应用前景再生铝熔炼设备在实现废旧铝制品回收利用方面具有重要作用。

随着环境保护意识的提高和对资源的节约利用要求的加强，再生铝的市场需求逐渐增加。

废铝再生的熔炼技术研究

废铝再生的熔炼技术研究摘要：废铝再生熔炼技术是一种环保、节能的废铝回收方式。

本文主要研究废铝再生的熔炼技术，探讨其工艺过程和关键技术，以及在实际应用中存在的问题和解决方案。

通过对废铝再生的熔炼技术的研究，可以为废铝回收提供技术支持和指导。

关键词：废铝再生；熔炼技术；环保；节能；回收1.引言废铝是指抛弃不再使用的铝材料，如铝合金废料、铝制品废料等。

废铝回收可以减少资源的浪费，同时也能够减少环境污染。

废铝再生的熔炼技术是一种常见的废铝回收方式。

2.废铝再生的熔炼技术（1）环保：废铝再生的熔炼过程中，通常利用锅炉或电炉来提供加热能源，不会产生大量的废气、废水和固体废弃物，对环境影响较小。

（2）节能：废铝再生的熔炼过程中，废铝经过熔炼后可以得到可用的再生铝材，相比于从原始材料中提取铝，废铝再生可以节约大量的能源。

3.废铝再生的熔炼工艺过程（1）废铝的收集：废铝可以从废弃的铝制品中收集得到，如废弃的电子产品外壳、铝合金车辆零部件等。

（2）废铝的分类：废铝收集后需要进行分类，根据不同的铝合金成分和杂质含量进行分别处理。

常见的分类方式有磨损、压缩和溶解等方法。

（3）废铝的熔炼：废铝分类后，通过熔炼的方式将废铝进行加热熔化。

熔炼常常通过锅炉或电炉来提供加热能源。

（4）铸造：将熔化的废铝进行铸造，可以得到可用的再生铝材。

4.废铝再生的关键技术（1）熔炼温度：熔炼温度是指将废铝加热至熔化的温度。

熔炼温度的选择会影响熔炼过程的能耗和再生铝材的质量。

（2）熔炼时间：熔炼时间是指废铝在熔炼过程中所需要的时间。

熔炼时间的控制能够影响熔炼过程的效率和再生铝材的性能。

（3）熔炼介质：熔炼介质是指在废铝熔炼过程中所使用的物质，常见的熔炼介质有氧气、氮气和惰性气体等。

熔炼介质的选择会影响废铝熔炼过程中的氧化还原反应。

5.废铝再生熔炼技术的问题与解决方案（1）优化熔炼工艺，提高能源利用效率，减少能耗。

（2）加强废铝的分类和处理，提高再生铝材的质量。
