三极管共基极放大电路
三极管共射极放大电路实验报告
实验报告课程名称： 电路与模拟电子技术实验 指导老师： 张冶沁 成绩：__________________ 实验名称： 三极管共射极放大电路 实验类型： 电路实验 同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求1.学习共射放大电路的设计方法与调试技术；2.掌握放大器静态工作点的测量与调整方法，了解在不同偏置条件下静态工作点对放大器性能的影响；3.学习放大电路的电压放大倍数、输入电阻、输出电阻及频率特性等性能指标的测试方法；4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法；5.进一步熟悉示波器、函数信号发生器的使用。
二、实验内容和原理1.静态工作点的调整与测量2.测量电压放大倍数3.测量最大不失真输出电压4.测量输入电阻5.测量输出电阻6.测量上限频率和下限频率7.研究静态工作点对输出波形的影响三、主要仪器设备示波器、信号发生器、万用表 共射电路实验板四、操作方法和实验步骤1.静态工作点的测量和调试 实验步骤：（1）按所设计的放大器的元件连接电路，根据电路原理图仔细检查电路的完整性。
（2）开启直流稳压电源，用万用表检测15V 工作电压，确认后，关闭电源。
（3）将放大器电路板的工作电源端与15V 直流稳压电源接通。
然后，开启电源。
此时，放大器处于工作状态。
（4）调节偏置电位器，使放大电路的静态工作点满足设计要求I CQ ＝6mA 。
为方便起见，测量I CQ 时，一般采用测量电阻R C 两端的压降V Rc ，然后根据I CQ =V Rc ／Rc 计算出I CQ 。
（5）测量晶体管共射极放大电路的静态工作点，并将测量值、仿真值、理论估算值记录在下表中进行比较。
2.测量电压放大倍数(R L =∞、R L =1k Ω)专业： 姓名：学号： 日期： 地点：学生序号6实验步骤：（1）从函数信号发生器输出1kHz的正弦波，加到电路板上的Us端。
三极管共基极放大电路计算
三极管共基极放大电路计算三极管是一种半导体器件，常用于放大电路中。
三极管共基极放大电路是其中一种经典的电路结构，具有很好的放大和稳定性能。
本文将对三极管共基极放大电路进行深入研究和计算分析。
首先，我们需要了解三极管共基极放大电路的基本结构和工作原理。
在这种电路中，输入信号通过输入端加到基极，输出信号则从集电极输出。
由于基极和集电极之间的电压只有一个很小的交流信号偏置，所以称之为共基极电路。
这种结构能够提供较高的电压增益和带宽，适用于中频和高频放大电路。
在实际计算中，我们需要考虑电路中的元件参数和工作条件。
三极管的参数包括直流电流放大倍数β，输入电阻rπ，输出电导Gm等。
这些参数将影响电路的放大倍数和频率响应特性。
另外，工作条件如电源电压、电阻值等也会对电路性能产生影响。
为了实现对三极管共基极放大电路的计算分析，我们可以利用基本的放大电路模型和电路分析技术。
通过建立电路的等效模型，可以得到电路的输入输出关系和频率响应特性。
同时，利用微分分析和小信号放大模型，可以计算电路的电压增益、输入输出阻抗等重要参数。
在进行计算分析时，需要注意电路的稳定性和动态特性。
三极管共基极放大电路的直流工作点稳定性是保证电路正常工作的重要条件。
要保证电路在合适的工作点，需要选择合适的偏置电压和电流。
另外，电路的频率响应特性也需要考虑。
在高频条件下，电容和电感等元件将对电路的频率响应特性产生影响。
除了计算分析，实验验证也是验证电路性能的重要手段。
通过搭建实际电路并进行测试，可以验证计算结果的准确性和可靠性。
实验中需要注意电路的稳定性、输出波形和频率特性等指标。
通过比较实验结果和计算结果，可以进一步优化电路设计和参数选择。
让我们总结一下本文的重点，我们可以发现，三极管共基极放大电路是一种重要的电子电路结构，具有很好的放大和稳定性能。
通过深入研究和计算分析，可以更好地理解其工作原理和性能特点。
未来，我们可以进一步探索新的电路结构和优化方法，提高电路的性能和应用范围。
简述三极管共发射极放大电路的工作原理
一、三极管共发射极放大电路——共发射极放大电路简称共射电路，输入端AA′外接需要放大的信号源；输出端BB′外接负载。
发射极为输入信号ui和输出信号uo的公共端。
公共端通常称为“地”（实际上并非真正接到大地），其电位为零，是电路中其他各点电位的参考点，用“⊥”表示。
一、三极管共发射极放大电路共发射极放大电路简称共射电路，输入端AA′外接需要放大的信号源；输出端BB′外接负载。
发射极为输入信号ui和输出信号uo的公共端。
公共端通常称为“地”（实际上并非真正接到大地），其电位为零，是电路中其他各点电位的参考点，用“⊥”表示。
1．电路的组成及各元件的作用（1）三极管VNPN管，具有放大功能，是放大电路的核心。
（2）直流电源VCC使三极管工作在放大状态，VCC一般为几伏到几十伏。
（3）基极偏置电阻Rb它使发射结正向偏置，并向基极提供合适的基极电流（。
Rb一般为几十千欧至几百千欧。
（4）集电极负载电阻Rc它将集电极电流的变化转换成集-射极之间电压的变化，以实现电压放大。
Rc的值一般为几千欧至几十千欧。
（5）耦合电容C1、C2又称隔直电容，起通交流隔直流的作用。
C1、C2一般为几微法至几十微法的电解电容器，在联结电路时，应注意电容器的极性，不能接错。
2．放大电路的静态分析静态是指放大电路没有交流输入信号（ui=0）时的直流工作状态。
静态时，电路中只有直流电源VCC作用，三极管各极电流和极间电压都是直流值，电容C1、C2相当于开路，其等效电路如图6-22所示，该电路称为直流通路。
对放大电路进行静态分析的目的是为了合理设置电路的静态工作点（用Q表示），即静态时电路中的基极电流IBQ、集电极电流ICQ和集-射间电压UCEQ的值，防止放大电路在放大交流输入信号时产生的非线性失真。
三极管工作于放大状态时，发射结正偏，这时UBEQ基本不变，对于硅管约为0.7V，锗管约为0.3V。
3．放大电路的性能指标分析电压放大倍数、输入电阻和输出电阻是放大电路的三个主要性能指标，分析这三个指标最常用的方法是微变等效电路法，这是一种在小信号放大条件下，将非线性的三极管放大电路等效为三、功率放大电路1．功率放大电路的基本概念功率放大电路的任务是输出足够的功率，推动负载工作，例如扬声器发声、继电器动作、电动机旋转等。
三极管共发射极放大电路放大倍数
文章标题：深度解析三极管共发射极放大电路的放大倍数在现代电子领域中，三极管共发射极放大电路是一种经典且广泛应用的放大电路结构。
它能够实现较大的放大倍数，适用于各种不同的电子设备和系统中。
本文将从浅入深地探讨三极管共发射极放大电路的放大倍数，旨在使读者更加深入地理解和应用这一重要的电路结构。
1. 三极管共发射极放大电路的基本概念让我们了解一下三极管共发射极放大电路的基本概念。
这种电路结构由三极管、输入电阻、负载电阻和输入信号源等组成。
它的主要作用是对输入信号进行放大，输出一个与输入信号成比例的放大后的信号。
2. 三极管共发射极放大电路的放大倍数计算我们将探讨如何计算三极管共发射极放大电路的放大倍数。
放大倍数通常是指电路输出信号的幅度与输入信号的幅度之比。
在三极管共发射极放大电路中，放大倍数的计算涉及到三极管的参数、电路的工作状态等多个因素。
3. 提高三极管共发射极放大电路的放大倍数的方法除了计算放大倍数，我们还将探讨如何提高三极管共发射极放大电路的放大倍数。
通过合理选择电路元件、优化电路结构等方式，可以有效地提高电路的放大性能和稳定性，从而使其在实际应用中发挥更好的作用。
4. 个人观点和理解在本文的我将共享我的个人观点和对三极管共发射极放大电路放大倍数的理解。
通过对这一电路结构的深入研究和实践经验的总结，我对其特性和应用有了更加清晰和深入的认识，希望能够对读者有所启发和帮助。
总结回顾通过本文的全面探讨，我们对三极管共发射极放大电路的放大倍数有了更加深入和全面的认识。
从基本概念到放大倍数的计算，再到提高放大倍数的方法，我们对这一电路结构有了更加清晰和全面的了解。
希望本文能够帮助读者更好地理解和应用三极管共发射极放大电路，以及提高其放大性能。
在实际操作中，要根据具体电路的实际情况来设计和优化，以实现更好的性能和稳定性。
也需要不断学习和积累经验，不断完善自己的电路设计能力。
相信通过不懈的努力和实践，我们一定能够在电子领域取得更加卓越的成就。
三极管的三种基本放大电路
二、性能指标分析
IBQ = (VCC – UBEQ) / [RB + (1 + β ) RE] ICQ = β I BQ UCEQ = VCC – ICQRE
−
−
−
rbe β ib RB + RE RL uo
−
R'L = RE // RL
第3章 放大电路基础
一、电路组成与静态工作点
IBQ C1 + RB +VCC C2 RL
Ri
R’i
例3.2.1 β =100, RS= 1kΩ, RB1= 62kΩ, RB2= 20kΩ, RC= 3kΩ Ω Ω Ω Ω RE = 1.5kΩ, RL= 5.6kΩ, VCC = 15V。求：“Q ”, Au, Ri, Ro Ω Ω 。 [解] 1）求“Q” 解 ） +VCC 20 × 15 RB1 RC C2 U BQ = ≈ 3.7 ( V ) C1 + 20 + 62 + + RL 3 .7 − 0 .7 uo I RS = 2 (mA ) + CQ = I EQ = + RB2 RE us 1 .5 CE − − I BQ ≈ 2 / 100 = 0.02 (mA) = 20 µA U = 15 − 2( 3 + 1.5) = 6 ( V ) 2）求 Au、Ri、Ro 、 Aus CEQ ）
–
RE = RL = Rs = 1 kΩ, VCC = 12V。求：“Q ”、Au、Ri、 Ω 。 、 Ro [解] 1）求“Q” +VCC 解 ） IBQ RB C1 IBQ = (VCC – UBE) / [RB + (1+ β ) RE]
β =120, RB = 300 kΩ, r’bb= 200 Ω, UBEQ = 0.7V Ω

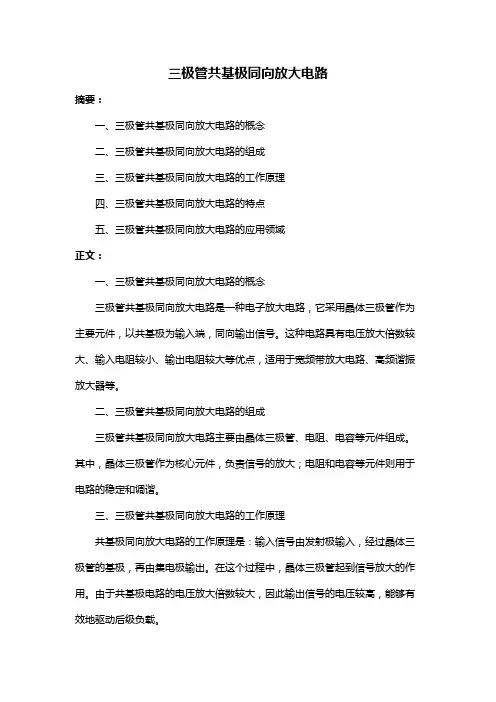

三极管共基极同向放大电路
三极管共基极同向放大电路摘要：一、三极管共基极同向放大电路的概念二、三极管共基极同向放大电路的组成三、三极管共基极同向放大电路的工作原理四、三极管共基极同向放大电路的特点五、三极管共基极同向放大电路的应用领域正文：一、三极管共基极同向放大电路的概念三极管共基极同向放大电路是一种电子放大电路，它采用晶体三极管作为主要元件，以共基极为输入端，同向输出信号。
这种电路具有电压放大倍数较大、输入电阻较小、输出电阻较大等优点，适用于宽频带放大电路、高频谐振放大器等。
二、三极管共基极同向放大电路的组成三极管共基极同向放大电路主要由晶体三极管、电阻、电容等元件组成。
其中，晶体三极管作为核心元件，负责信号的放大；电阻和电容等元件则用于电路的稳定和调谐。
三、三极管共基极同向放大电路的工作原理共基极同向放大电路的工作原理是：输入信号由发射极输入，经过晶体三极管的基极，再由集电极输出。
在这个过程中，晶体三极管起到信号放大的作用。
由于共基极电路的电压放大倍数较大，因此输出信号的电压较高，能够有效地驱动后级负载。
四、三极管共基极同向放大电路的特点共基极同向放大电路具有以下特点：1.电流放大倍数较小，电压放大倍数较大。
因此，适用于需要电压放大的场合。
2.输入电阻较小，能够更好地接收输入信号。
3.输出电阻较大，能够驱动较大的负载。
4.晶体三极管的截止频率较高，因此共基极同向放大电路具有较高的工作频率，适用于宽频带放大电路、高频谐振放大器等。
五、三极管共基极同向放大电路的应用领域共基极同向放大电路广泛应用于以下领域：1.通信系统：用于信号放大和传输。
2.广播电视系统：用于信号放大和发射。
3.仪器仪表：用于信号处理和显示。
三极管的三种放大电路
三极管的三种放大电路三极管是一种常用的电子元件，广泛应用于各种电路中。
它具有放大电压和电流的功能，因此被广泛应用于放大电路中。
本文将介绍三极管的三种常见放大电路：共射、共集和共基电路。
一、共射放大电路共射放大电路是最常见的三极管放大电路之一。
它的特点是输入信号与输出信号均通过三极管的集电极。
其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制集电极电流的变化。
这种变化通过负载电阻产生的电压变化，即为输出信号。
共射放大电路具有电压增益大、输入电阻高、输出电阻低等特点。
因此，它常被用于需要电压放大的场合，如音频放大器等。
二、共集放大电路共集放大电路是另一种常见的三极管放大电路。
它的特点是输入信号与输出信号均通过三极管的发射极。
其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制发射极电流的变化。
输出信号即为负载电阻处的电压变化。
共集放大电路具有电流放大特性，且输入输出之间具有相位相反的特点，因此常被用于需要电流放大的场合，如电压稳压器等。
三、共基放大电路共基放大电路是三极管放大电路中最不常见的一种。
它的特点是输入信号通过三极管的发射极，输出信号通过三极管的集电极。
其工作原理是：当输入信号施加在基极上时，三极管的基极电流发生变化，进而控制发射极电流的变化。
输出信号即为负载电阻处的电压变化。
共基放大电路具有电压放大特性，且输入输出之间具有相位相同的特点，因此常被用于需要频率放大的场合，如射频放大器等。
三极管的三种放大电路分别为共射、共集和共基电路。
它们分别具有不同的特点和应用场合。
共射放大电路适用于需要电压放大的场合，共集放大电路适用于需要电流放大的场合，共基放大电路适用于需要频率放大的场合。
了解和掌握这些放大电路的特点和工作原理，对于电子工程师和电子爱好者来说是非常重要的。
希望本文能够对读者有所启发和帮助。
三极管基本放大电路的三种组态
除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。
(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。
又由于输出信号从发射极引出，因此这种电路也称为射极输出器。
下面对共集电极放大电路进行静态和动态分析。
一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。
四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。
由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。
五、输出电阻在上图（b）中，当输出端外加电压U。
，而US=0时，如暂不考虑Re的作用，可得下图。
由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。
由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。
2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。
由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。
三极管基本放大电路的三种组态
除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示(1)直流分析/『W B厂心訓【血斗⑴的』"叱亡―厶傀_ '忧_Wn流通路R产隔川4交流通路,(2)交流分析渤呼筲帥由淬迴園b2h放大倍数/输入电阻/输出电阻① 中Ifi 电压放人倍数 芜賽（1+处;碍"（1 + 0）化比较匸£和CU 组态放大电瞎的电压放大倍数公式.它们的分r 足"乘以输岀电极对地妁址漩这效负载屯 阻.分母都是三极管基极对地的交流输入电阻。
② 输入电阻尽"Ke 十（”®用L ）］③ 输出电阳 将綸入信号 垣路，负载开 路异那 ，信 巧源短路，内阻 保留〃總=叫g 十码）,R\ =尺〃鹉"甩 氏=［（1M ）1* A 肛+心沪（底爪）共基组态放大电路如图生广冻*舟+玮广幷（1+”）P 先企） 死乩电苗电蹦组态三：共基极放大电路微变等效电路共基极组态基本放大电路的微变等效电路I「1仁矶o —1 +]&比tO■1—►b—性能指标① 电压放大倍数 弟=!&//&=十色型$he② 输入电限 R.=曲 jfe= 1 1L+0 % 1 协③ 输出电阻R 严氐交流、直流通路空流通路;三种组态电路比较■共射电路；电压和电流放大倍数均大，输入输岀电压相位相反，输岀输出电阻适中°常用于电压放大.・共集电路二电压放大倍数是小于且扌妾近于1的正数，具有电压跟随特点I输入电阳大’输岀电阻小.常作为电路的输入和输出级乜■共基电弟匕放大倍数同共射电路.输入电阻小，频率特性好.帘用作宽带庶大器口放大电路的三种基本组态2. 6. 1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。
三极管及其放大电路
第2章 半导体三极管及其基本放大电路
2.1.3 .BJT的特性曲线
BJT的特性曲线是指各电极电压与电流之间 的关系曲线，它是BJT内部载流子运动的外部 表现。
工程上最常用的是BJT的输入特性和输出特 性曲线。
第2章 半导体三极管及其基本放大电路
以共射放大电路为例：
输入特性：iBf vBEvCE 常 数 输出特性： iCf vCEiB常数
第2章 半导体三极管及其基本放大电路
输出特性曲线可以划分为三个区域： 饱和区——iC受vCE控制的区域，该区域内vCE的 数值较小。此时Je正偏，Jc正偏
iC /mA
25℃
=80μA =60μA =40μA
=20μA
vCE /V
第2章 半导体三极管及其基本放大电路
饱和区——iC受vCE显著控制的区域，该区域内vCE的数值较 小。此时Je正偏，Jc正偏。
电压增益2＝ 0lgAV dB 电流增益2＝ 0lgAI dB
由于功率与电压（或电流）的平方成比例， 因此功率增益表示为：
功率增益＝10lgAP
【 AP
Po 】 Pi
第2章 半导体三极管及其基本放大电路
2.2.2
+
VS
-
R
＝
i
Vi I i
输入电阻Ri
I i
Io
+
+
Rs Vi
放大电路 Ri (放大器)
2.3 共射基本放大电路
共射基本放大电路组成
放大的外部条件
输入回 路
输出回 路
两个回路 正确的直流偏置
ui为小信号 ui和VBB串接 RB为基极偏置电阻
RC为集电极偏置电
阻
第2章 半导体三极管及其基本放大电路
三极管的三种放大电路
三极管的三种放大电路三极管是一种常用的电子元件，它具有放大信号的特性，因此被广泛应用于各种放大电路中。
三极管的三种放大电路分别是共射放大电路、共基放大电路和共集放大电路。
1. 共射放大电路共射放大电路是最常见的三极管放大电路之一，它的特点是输入信号与输出信号都是相对于电源地的。
在共射放大电路中，三极管的发射极作为输入端，集电极作为输出端，基极则起到控制信号的作用。
共射放大电路的工作原理是：当输入信号加在基极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。
由于共射放大电路具有较大的电压增益和较小的输入阻抗，因此常用于需要较大信号放大的场合，如音频放大电路。
2. 共基放大电路共基放大电路是另一种常见的三极管放大电路，它的特点是输入信号与输出信号都是相对于基极的。
在共基放大电路中，三极管的基极作为输入端，发射极作为输出端，集电极则起到控制信号的作用。
共基放大电路的工作原理是：当输入信号加在基极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。
由于共基放大电路具有较大的电流增益和较小的输出阻抗，因此常用于需要较大电流放大的场合，如射频放大电路。
3. 共集放大电路共集放大电路是三极管放大电路中的第三种形式，它的特点是输入信号与输出信号都是相对于集电极的。
在共集放大电路中，三极管的集电极作为输入端，发射极作为输出端，基极则起到控制信号的作用。
共集放大电路的工作原理是：当输入信号加在集电极上时，三极管的发射极电流会发生相应的变化，进而改变集电极电流，实现对输入信号的放大。
由于共集放大电路具有较小的电压增益和较大的输入阻抗，因此常用于需要较小信号放大的场合，如电压跟随器。
三极管的三种放大电路各有其特点和应用场合，合理选择和设计放大电路对于实现信号的有效放大至关重要。
在实际应用中，需要根据具体的要求和条件来选择合适的放大电路，并进行相应的电路设计和优化。
三极管放大电路-PPT..
多级放 大器常 用的耦 合方式
1.阻容耦合
阻容耦合就是利用电容作为耦合和隔直流元件。
阻容耦合方式
• 阻容耦合的
• 优点是:
• 前后级直流通路彼此隔开，每一级的静态工作点 都相互独立。便于分析、设计和应用。
• 缺点是:
• 信号在通过耦合电容加到下一级时会大幅度衰减 。在集成电路里制造大电容很困难，所以阻容耦 合只适用于分立元件电路。
2.3.2 用微变等效电路法分析放大电路
• 1画出放大电路的交流通路
用微变等 效电路法 分析放大 电路的步
骤
• 2用相应的等效电路代替三极管
• 3计算性能指标
小知识 输入电阻是从输入端看放 大电路的等效电阻，输出电阻是 从输出端看放大电路的等效电阻 。因此，输入电阻要包括RB ，而 输出电路就不能把负载电阻算进 去。
本章导读
第2章 基本放大电路
本章重点学习基本放大电路的工作原理和 放大电路的基本分析方法。同时介绍放大电路的 性能指标，并介绍多级放大电路及应用。
本章以共射极的基本放大电路为基础，分析 放大电路的原理和实质，讲述了电压偏置电路的 意义。通过图解法和微变等效电路两种方法，讨 论如何设置工作点，计算输入电阻、输出电阻和 电压放大倍数，了解多级放大电路的级间耦合方 式及场效应管放大电路。
2.3 微变等效电路
• 2.3.1 放大电路的微变等效电路 • 1.晶体管的微变等效电路 • 放大电路的微变等效电路，其核心是晶体管的
微变等效电路。
晶体管的微变等效电路
• 2.共射极放大电路的微变等效电路
• 小知识
• 交流通路上电压、电流都是交变量，既可 用交流量表示，也可以用相量表示，上图 箭标表示它们的参考方向。
三极管放大电路
三极管放大电路一/共基极（Common-Base Configuration）的基本放大电路，如图1所示，图 1主要应用在高频放大或振荡电路，其低输入阻抗及高输出阻抗的特性也可作阻抗匹配用。
电路特性归纳如下：输入端（EB之间）为正向偏压，因此输入阻抗低（约20～200 ）；输出端（CB之间）为反向偏压，因此输出阻抗高（约100k～1M ）。
电流增益：虽然A I小于1，但是R L / R i很大，因此电压增益相当高。
功率增益，由于A I小于1，所以功率增益不大。
二/共发射极放大电路与特性图2共发射极放大组态的简化电路，共射极（Common-Emitter的放大电路，如图2所示。
图 2因具有电流与电压放大增益，所以广泛应用在放大器电路。
其电路特性归纳如下：输入与输出阻抗中等（Ri约1k～5k ；RO约50k）。
电流增益：电压增益：负号表示输出信号与输入信号反相（相位差180°）。
功率增益：功率增益在三种接法中最大。
三/共集电极（Common-Collector）接法的放大电路，如图3所示，图 3高输入阻抗及低输出阻抗的特性可作阻抗匹配用，以改善电压信号的负载效应。
其电路特性归纳如下：输入阻抗高（Ri约20 k ）；输出阻抗低（RO约20 ）。
电流增益：电压增益：电压增益等于1，表示射极的输出信号追随着基极的输入信号，所以共集极放大器又称为射极随耦器（emitter follower）。
功率增益Ap = AI × Av≈β，功率增益低。
图4自给偏压方式此电路不稳定，又称为基极偏压电路最简单的偏压电路，容易受β值的变动影响，温度每升高10°C时，逆向饱和电流ICO增加一倍，温度每升高1°C时，基射电压VBE减少2.5mV ，β随温度升高而增加(影响最大)图5射极加上电流反馈电阻改善特性自给偏压方式但还是不太稳定图6此为标准低频信号放大原理图电路路,见图6，其R1（下拉电阻）及R2为三极管偏压电阻（这种偏压叫做分压式偏置）为三极管基极提供必要偏置电流,R3为负载电阻，R4为电流反馈电阻（改善特性），C3为旁路电容，C1及C3为三极管输入及输出隔直流电容（直流电受到阻碍）,信号放大值则为R3/R4倍数.设计上注意: 三极管Ft值需高于信号放大值与工作频率相乘积,选择适当三极管集电极偏压、以避免大信号上下顶部失真,注意C1及C3的容量大小对低频信号(尤其是脉波)有影响.在R4并联一个C2，放大倍数就会变大。
三极管基本放大电路的三种组态
三极管基本放大电路的三种组态Prepared on 24 November 2020除去信号的输入、输出端。
另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。
(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。
又由于输出信号从发射极引出，因此这种电路也称为射极输出器。
下面对共集电极放大电路进行静态和动态分析。
一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。
四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。
由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。
五、输出电阻在上图（b）中，当输出端外加电压U。
，而US=0时，如暂不考虑Re的作用，可得下图。
由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。
由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。
2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。
由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。
三极管共集电极放大电路和共基极放大电路详细版
三极管共集电极放大电路和共基极放大
2
电路详细版
§4.5.1 共集电极放大电路
一、基本共集电极放大电路 二、阻容耦合式共集电极放大电路 三、分压稳定式共集电极放大电路 四、应用举例
三极管共集电极放大电路和共基极放大
3
电路详细版
一、基本共集电极放大电路
1、电路组成 2、静态工作点分析 3、动态分析
13
电路详细版
二、阻容耦合式共集电极放大电路
1、电路组成 2、静态工作点分析 3、动态分析
三极管共集电极放大电路和共基极放大
14
电路详细版
1、电路组成
阻容耦合式共集电极放大电路的电路图如下所示：
三极管共集电极放大电路和共基极放大
15
电路详细版
2、静态工作点分析
先画出直流通路如右图：
IBQ
A •u(Rb(r1 b e) ()1Re)Re
•
•
•
上式表明，0 Au 1 ，
U
与
O
U 同i 相。
•
•
•
当(1+)Re>>(Rb+rbe)时，A u 1，即U O U i ，
所以共集电路电路又叫射极跟随器，简称射随
器。
三极管共集电极放大电路和共基极放大
9
电路详细版
3、动态分析
②计算输入电阻
1、电路组成 2、静态工作点分析 3、动态分析
三极管共集电极放大电路和共基极放大
21
电路详细版
1、电路组成
分压稳定式共集电极放大电路的电路图如图所示：
三极管共集电极放大电路和共基极放大
22
电路详细版
2、静态工作点分析
根据电路图画出直流通路如图：
pnp共集电极放大电路原理
pnp共集电极放大电路原理1. 引言嘿，朋友们，今天我们来聊聊一个听上去可能有点复杂，但其实很有趣的东西——PNP共集电极放大电路。
别担心，虽然名字长得像个舌头打结的绕口令，但我们会把它拆开来，变得简单易懂，轻松搞定。
你知道的，电路就像生活，有时会让人觉得一团糟，但只要理清思路，就能找到乐趣。
那我们就开始吧！2. PNP三极管的基本知识2.1 什么是PNP三极管？首先，PNP三极管是什么鬼呢？简单来说，它是一种半导体器件，像个开关，可以放大信号。
就像你在朋友聚会上，看到一个特别有感染力的人，他的一句话能让全场嗨起来。
这种三极管有三个端口：发射极（E）、基极（B）和集电极（C）。
这三个小家伙合作得相当默契，基极控制着发射极和集电极之间的电流。
想象一下，就像一个导演在控制整个剧组的演出。
2.2 PNP的工作原理说到工作原理，PNP三极管可是个高手。
它主要在电路中起到放大的作用。
假设你有一个微弱的声音，想让它在全场响亮起来。
PNP三极管就像那个调音师，通过调节基极的电流，让发射极和集电极之间的电流“咻”的一声放大，声音瞬间传遍每个角落，简直是个“声音魔法师”！要注意，这个过程需要正好相反的偏置电压，不然它就像一个不愿意上台的演员，怎么都叫不动。
3. 共集电极电路的特点3.1 共集电极电路的配置好啦，进入主题，什么是共集电极放大电路呢？简单说，就是把集电极接到地，发射极输出，基极输入。
就像一个舞台上的歌手，前面是观众，后面是一个安静的舞台。
这个配置让电流能够顺畅流动，而信号在这里得到放大，简直是一场视听盛宴。
对于想要放大信号的小伙伴来说，这种配置真是再合适不过了。
3.2 共集电极电路的优缺点当然，没有什么是完美的，这个电路也有优缺点。
优点是，它能提供高输入阻抗和低输出阻抗，这让它在与其他电路连接时非常友好，信号几乎不会被损耗。
想想看，像是一个宽容大方的朋友，总是愿意分享自己的好东西。
不过，缺点也来了，放大倍数相对较低，就像那个总是抢风头的朋友，总是想要吸引所有人的目光，结果反而没那么出彩。
